Газовые шланги для газовых плит: какой лучше, главные правила выбора?
Кубометр природного газа (энергетический эквивалент природного газа) → джоуль (дж, международная система (си))
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины. Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров
Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию
Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.

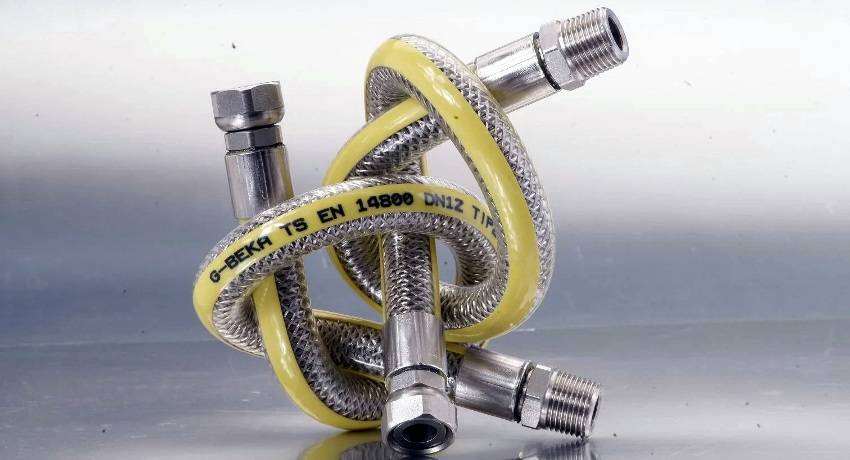

В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт. Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью
Самое важное – осмотреть изделие на предмет целостности
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью
Самое важное – осмотреть изделие на предмет целостности
Область применения
На определенных участках дорожного полотна важно исключить любое прохождение электрического тока. Втулки для изолирующих фланцевых соединений – как раз тот элемент, что решает первостепенную задачу – изолирует стыки на дорогах для поездов, трамваев и электричек. Отдельного упоминания заслуживают его конструктивные и практические особенности, а также вопросы корректной установки и эксплуатации
Отдельного упоминания заслуживают его конструктивные и практические особенности, а также вопросы корректной установки и эксплуатации.
Однако, прежде чем приступать к разбору основного материала, требуется обратить внимание на следующий нюанс: точки металлоконструкций выступают местами скоплениями наибольшего напряжения, а нагрузки в них порой доходят до критических отметок. Данное обстоятельство и обуславливает риск появления всевозможных дефектов, поломок (как незначительных, так и очень серьезных)
Перечисленные факторы и обуславливают важность надежных контактов – необходимо, чтобы они оказались максимально прочными
А в момент осуществления какого-то технического процесса не превратились в «слабое звено» и не явились причиной аварии
Перечисленные факторы и обуславливают важность надежных контактов – необходимо, чтобы они оказались максимально прочными. А в момент осуществления какого-то технического процесса не превратились в «слабое звено» и не явились причиной аварии. Ведь их генеральная миссия – обеспечивать рекордно долгую эксплуатацию колеи
Ведь их генеральная миссия – обеспечивать рекордно долгую эксплуатацию колеи.
Отталкиваясь от приведенной выше информации, можно выделить несколько сфер назначения и использования изолирующих стыков. В частности, их применяют на таких объектах как:
- стрелочные переводы в зоне центральных магистралей, которые работают на линиях, характеризующихся стабильно высокими скоростями;
- области приема и отправки, где передвигаются получающие и передающие составы (объемы и количества здесь особенно велики);
- светофоры всех разновидностей и категорий (даже проходные);
- железнодорожные станции, отличающиеся малой грузонапряженностью, низкой степенью интенсивности трафика перемещения транспорта.
https://promputsnab.ru/relsy-p50-s-garantiey.html
Перечисленные объекты довольно сложные, могут приводить к быстрому изнашиванию деталей. Именно поэтому ключевым становится вопрос, сколько сможет прослужить отдельно взятое крепление рельсовых полос. К сожалению, однозначный ответ дать невозможно, поскольку все зависит от целого спектра факторов, главными из которых становятся:
- общая нагрузка;
- особенности сообщаемых поездами колес, вагончиков, телег.
Итоговое нагрузочное значение – важная вещь в определении степени деформации подвижных элементов всего состава.
Кроме того, нельзя списывать со счетов климатические и погодные условия. Они тоже играют свою роль, причем далеко не последнюю
Ну, и, разумеется, – уровень обслуживания колеи должен приниматься во внимание. Именно этот нюанс определяет конечные ресурсы стыковых узлов. Что касается надежности отдельных крепежных элементов, то она является ключевым аспектом
Так, например, объемлющие накладки способны выдерживать не более 30-50 тонн, поскольку находятся под постоянным напряжением фибровых прослоек. Они относительно быстро выходят из строя, больше не могут корректно функционировать и требуют замены. Для сравнения: расчетная поломка полнопрофильных соединений запланирована аж через триста миллионов тонн. На практике же и вовсе выясняется, что свыше 90% пластин подлежат повторному использованию
Что касается надежности отдельных крепежных элементов, то она является ключевым аспектом. Так, например, объемлющие накладки способны выдерживать не более 30-50 тонн, поскольку находятся под постоянным напряжением фибровых прослоек. Они относительно быстро выходят из строя, больше не могут корректно функционировать и требуют замены. Для сравнения: расчетная поломка полнопрофильных соединений запланирована аж через триста миллионов тонн. На практике же и вовсе выясняется, что свыше 90% пластин подлежат повторному использованию.
Монтаж газовой подводки
Установка сильфонного газового шланга производится с соблюдением следующих правил:
- недопустимо скрывать подводку в стене, так как любая протечка, не обнаруженная в кратчайшие сроки, может привести к чрезвычайным происшествиям, порче имущества и гибели людей;
- нельзя устанавливать шланг с большим количеством перегибов;
- попадание конденсата на оборудование будет способствовать сокращению срока использования подводки.
Схема монтажа:
- выбор места установки в соответствии с рекомендациями, приведенными выше;

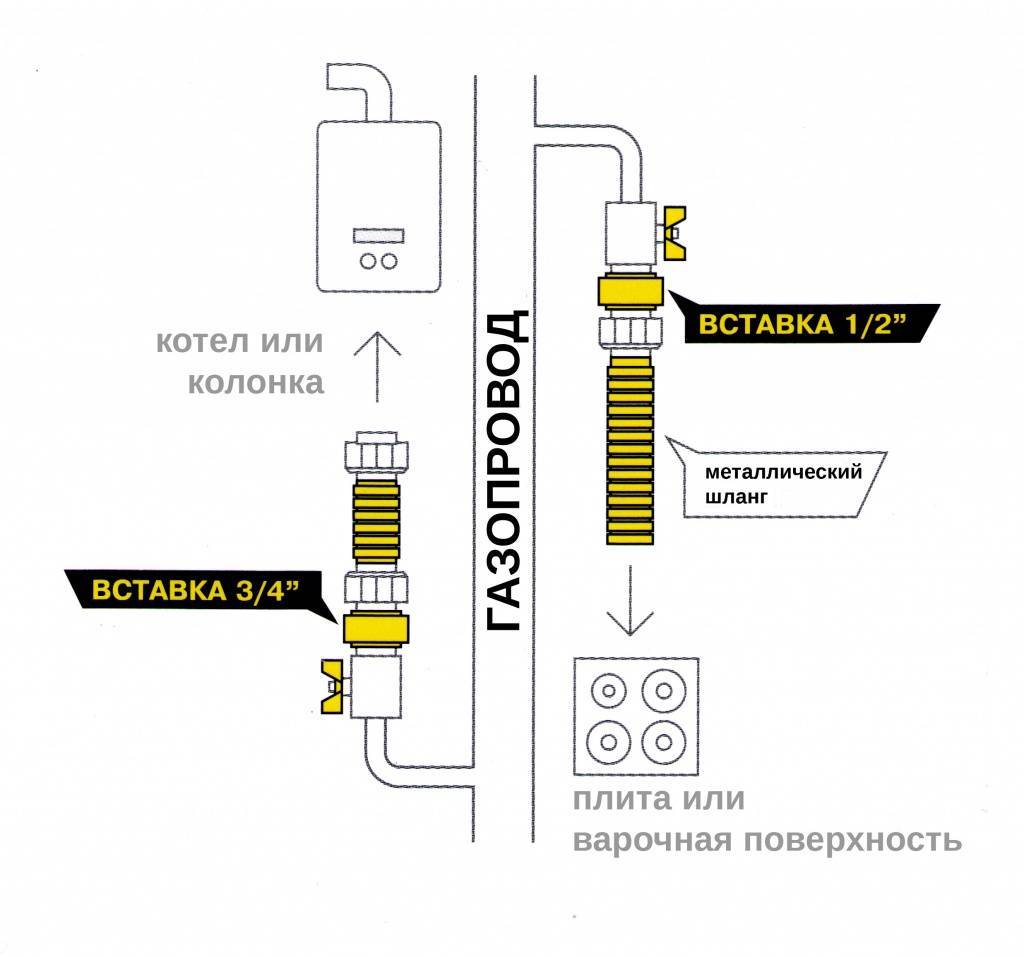

Оптимальная схема подключения газовой плиты
- отключение газоснабжения помещения. Чтобы произвести временное отключение, можно воспользоваться краном, установленным в квартире, а при его отсутствии требуется обратиться в управляющую компанию;
Индивидуальный кран для перекрытия газа
- демонтировать старую подводку (при ее наличии);
- если подводка и кран отсутствуют, то перед подключением оборудования на трубе необходимо нарезать резьбу и установить кран, позволяющий перекрыть снабжение газом непосредственно в жилом помещении. Например, для устранения неисправностей в работе оборудования;
- установка диэлектрика;
- к крану присоединяется гибкий шланг. Как правило, в данной ситуации используется способ подключения «гайка»;
При подключении подводки особое внимание уделяется монтажу уплотнительной прокладки. Соединение без прокладки не будет полностью герметичным
Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал
Для увеличения герметичности можно дополнительно использовать ФУМ-ленту или иной аналогичный материал.
- подключение подводки к газовому оборудованию с использованием уплотнительного кольца. Все гайки и штуцеры требуется фиксировать при помощи рожкового (гаечного) ключа без лишних усилий. Даже незначительная перетяжка может привести к повреждению уплотнения и быстрой разгерметизации;
Соединение подводки с оборудованием
- проверка. Чтобы выявить утечку, можно воспользоваться мыльным раствором и обыкновенной кистью (губкой). Если при нанесении раствора на поверхности появляются мыльные пузыри, то соединение не герметично.
Обнаружение утечки мыльной эмульсией
Как подключить газовую плиту самостоятельно, смотрите на видео.
Если выполнить работу по монтажу оборудования самостоятельно не получается, то рекомендуется обратиться к специалистам газовой службы. Замена подводки будет стоить приблизительно 300 – 500 рублей.
Газообразные диэлектрики
Основными газообразными диэлектриками, применяющимися в электротехнике, являются: воздух, азот, водород и элегаз (гексафторид серы ).
По сравнению с жидкими и твердыми диэлектриками, газы обладают малыми значениями диэлектрической проницаемости и, высоким удельным сопротивлением и пониженной электрической прочностью.
Свойства газов по отношению к свойствам воздуха (в относительных единицах) приведены в таблице.
Свойства газов по отношению к свойствам воздуха
Азот применяется в качестве изоляции в конденсаторах, высоковольтных кабелях и силовых трансформаторах.
Водород имеет пониженную электрическую прочность по сравнению с азотом и применяется в основном для охлаждения электрических машин. Замена воздуха водородом приводит к значительному улучшению охлаждения, так как удельная теплопроводность водорода значительно выше, чем у воздуха. Кроме того, при применении водорода снижаются потери мощности на трение о газ и вентиляцию. Поэтому водородное охлаждение позволяет повысить как мощность, так и КПД электрической машины.
Наибольшее распространение в герметизированных установках получил элегаз . Он применяется в газонаполненных кабелях, делителях напряжения, конденсаторах, трансформаторах и высоковольтных выключателях.
Преимуществами кабеля, заполненного элегазом, является малая электрическая емкость, то есть пониженные потери, хорошее охлаждение, сравнительно простая конструкция. Такой кабель представляет собой стальную трубу, заполненную элегазом, в которой при помощи электроизоляционных распорок укреплена проводящая жила.
Заполнение элегазом трансформаторов делает их взрывобезопасными.
Элегаз используется в высоковольтных выключателях, – элегазовых выключателях – так как обладает высокими дугогасящими свойствами.
Шланговые соединения
Чтобы выполнить газовую разводку, можно использовать не только трубы, но и резиновые шланги. Однако это должны быть специальные двухслойные шланги, изготовленные из вулканизированной резины
. Между их слоями должно находиться текстильное армирование. Такие шланги используются при подключении резака или горелки к баллонам с газом.
В качестве фитингов, соединяющих газовые шланги, используют штуцера необходимого диаметра. Шланг нужно, приложив усилие, натянуть на штуцер и зафиксировать с помощью хомутика из алюминия.
Для облегчения сборки газовой подводки, выполненной с помощью шланга, перед присоединением шлангов на них нужно нанести солидол. Это же вещество загерметизирует соединение.
В процессе подключения редуктора к баллону с газом используется соединение, состоящее из накидной гайки и прокладки. Как правило, в этом случае применяется прокладка, изготовленная из фторопластика. В случае потери последней или её разрушения можно использовать вместо неё вулканизированную резину.

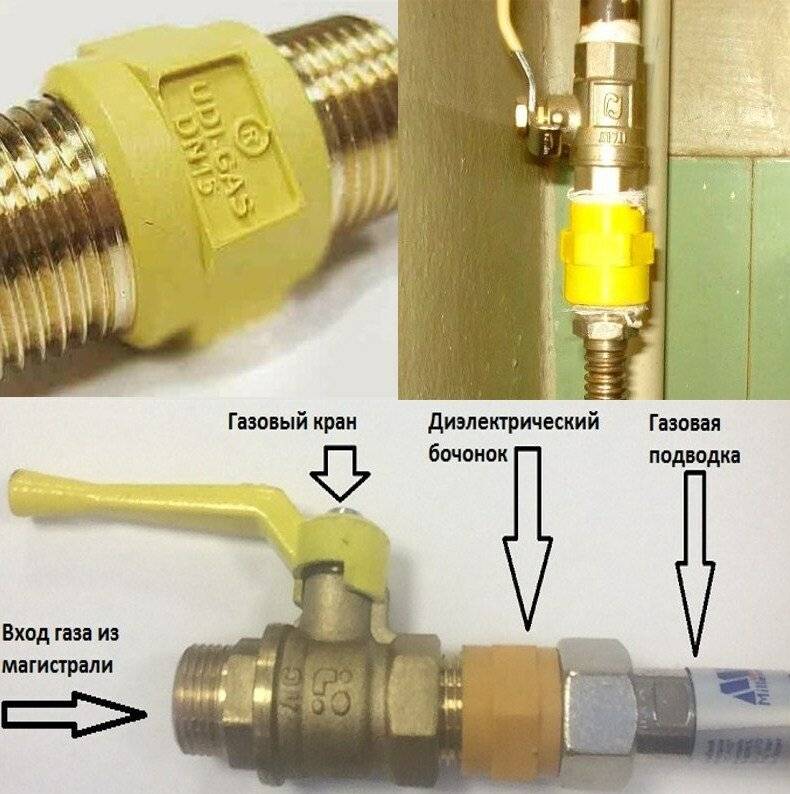

Назначение электроизолирующей вставки
Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.
Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?
Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.
Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки
Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.
Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:
- газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
- при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
- блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.
Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.
Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы
Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.
Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.
Как установить муфту – действуем внимательно
Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:
- Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
- Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
- Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
- Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
- Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.
Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар. А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров
А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров
Поэтому лучшим тестером на герметичность является мыльная пена
А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.
Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.
Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.
Разновидности диэлектрических отсекателей муфты и втулки
Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем как правило делят на две группы, в которые входят:
Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2. ГБО 4
- Муфты диэлектрические (МД) – особенные соединители с резьбовыми торцами, устанавливаемые между газопроводом и потребляющим голубое горючее прибором.
- Втулки диэлектрические (ВД) – не проводящие ток вкладыши, ставящиеся в месте разборного сопряжения компонентов газопровода.
Со своей стороны ассортимент муфт делится на 4-ре типоразмера, если исходить из диаметров резьбовой части: ?, ?, 1, 1 ?. Аналогичный комплект позволяет охватить все разновидности арматуры трубопроводной, применяемой в газопроводах, потому как диаметры менее ? дюйма и более дюйма с четвертью в подобных системах не используются. Более того, номенклатуру муфт можно поделить по особенностям конструкции этого соединителя, выделив 3 группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого соединителя может быть нарезана как с наружной стороны, так и в середине торцевой части.
Диэлектрические муфты обязательны для шлангов газовых приборов
Ассортимент диэлектрических втулок делится только, если исходить из их геометрических размеров – по диаметру вкладыша. В данном случае мы дело имеем с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки владеют одинаковым прочностным запасом. Рабочее давление той и остальной разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а максимальное – 50 МПа (493 атмосферы). В качестве диэлектрика в обоих случаях применяется почти что негорючий полимерный материал – полиамид, обладающий большим сопротивлением (около 5 миллионов Ом).
Правила монтажа
Сборка узлов защиты производится в заводских условиях. При установке узла на действующий газопровод в обязательном порядке должны соблюдаться все требования безопасности и технические правила работ с газовыми установками.
Изолирующая вставка
Готовый узел проверяется на сопротивление и герметичность в лаборатории, о чем делается соответствующая запись. Монтаж осуществляется сварным способом, после чего производится проверка качества электрического разъединения секций. Критерием оценки служит величина электрического сопротивления, которое должно составлять не менее 5 Ом и обеспечивать падение напряжения не менее 5 мВ при измерении на разных концах фланцев.
Готовое соединение изолируется от возможного контакта с землей или конструкционными элементами при помощи фартуков, коробов или подобных им средств.
Прием изолирующего соединения в эксплуатацию оформляется соответствующей записью в журнале и справкой.
Основные виды газовых шлангов: их преимущества и недостатки
Современные производители предлагают большой выбор гибких шлангов для газа, которые отличаются материалом и качеством изготовления, что и влияет на окончательную стоимость готового изделия. Экономить на покупке не следует, поскольку только правильно выбранный шланг позволит избежать такой проблемы, как утечка газа, которая может привести к серьезным последствиям. В настоящее время, помимо сильфонных шлангов, производители предлагают и другие виды изделий:
кислородные;
К преимуществам сильфонных образцов относят продолжительный срок эксплуатации, достигающий 25-30 лет
- резинотканевые;
- армированные резиновые из ПВХ;
- резиновые, усиленные металлической оплеткой.
Кислородные шланги считаются устаревшим вариантом. В бытовых условиях используются редко ввиду короткого срока эксплуатации и не очень привлекательного внешнего вида. Чаще всего кислородный шланг для газовых баллонов устанавливается в том случае, если требуется разместить резервуар максимально далеко от газовой плиты. Однако основная область их применения – транспортировка газовых смесей, таких как бутан, пропан и ацетилен.
Из основных преимуществ, которыми отличается изделие, выделяют способность выдерживать высокое давление до 20 атм., простоту монтажа и низкую цену. Благодаря тому, что шланг резиновый, он не проводит электрический ток, что снижает вероятность появления искры.
Важно! Главный минус кислородного шланга – разрушение оплетки при попадании на поверхность горячих маслянистых растворов

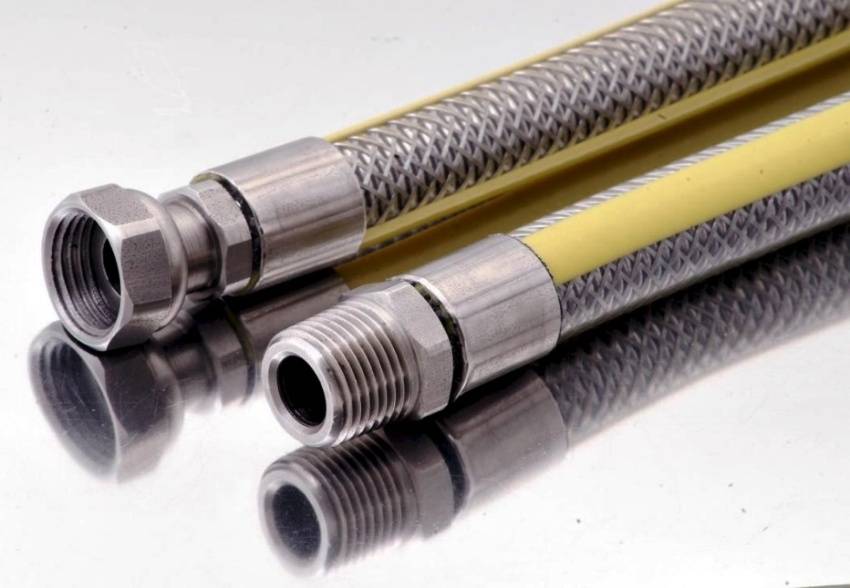

Существенным недостатком шлангов с металлической оплёткой является невозможность визуального контроля за состоянием резинового слоя

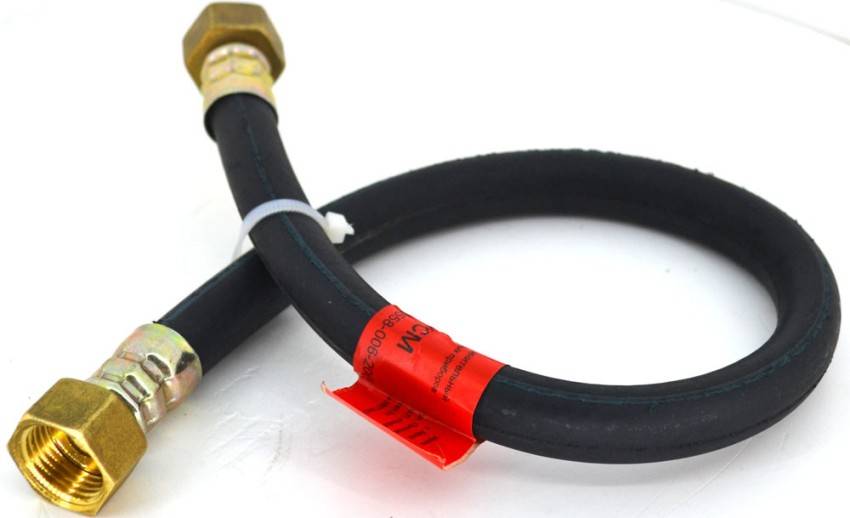

Резинотканевый гибкий рукав – самый дешевый тип шланга для газа, который отличается крайне небольшим сроком эксплуатации – до 5-7 лет. Однако большинство специалистов склоняются к тому, что лучше его менять каждые 3-4 года. К другим недостаткам относят низкий уровень жесткости и небольшой диапазон температур, при котором допустимо использовать изделие – от -10 до +50 ˚С. Благодаря своей структуре шланг хорошо гнется и характеризуется высоким уровнем электроизоляции.
Немного лучшее качество имеет резиновый шланг с металлической оплеткой, который отличается оптимальным соотношением цены и качества. Изделие состоит из особой вулканизированной резины и полимерных материалов, которые сверху оплетаются нитями из стали. Главный минус – способность электризоваться, что может привести к выходу из строя газового оборудования или (что еще хуже) – к пожару. Чтобы этого избежать, используется диэлектрическая втулка. Основные преимущества резинотканевой гибкой газовой подводки:
- низкая цена;
- легкая установка;
- возможность использовать при температуре от -35 до +50 °С;
- большой выбор.
Резинотканевые шланги вляются самым бюджетным вариантом гибкой подводки
Армированный рукав ПВХ занимает высокую позицию на рынке ввиду того, что отличается продолжительным эксплуатационным сроком (до 12-15 лет) и рассчитан на большие нагрузки – до 0,63 Мпа. Максимальная длина газового шланга составляет 5 м, в то время как самый короткий вариант – всего 0,4 м. Благодаря тому, что для производства используется поливинилхлорид, шланг не пропускает электрический ток, хорошо гнется и характеризуется высоким качеством.
Металлопластик для газа
Металлопластиковые трубы также можно использовать при подводке газа. Изнутри трубы этого типа представляют собой уже знакомый нам полиэтилен.
Благодаря тому, что металлопластиковые трубы поставляются бухтами, появляется возможность проложить достаточно протяжённый газопровод, не используя при этом большого числа соединений.
Если же трубы всё же нужно соединить, то необходимо использовать только пресс-фитинги. С их помощью можно обеспечить герметичность соединения, которое будет сохранять свои свойства в течение продолжительного времени. Однако для выполнения такого соединения потребуется специальный прибор.
Порядок установки диэлектрика на газ
Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.
Затем действуем по порядку:
Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку
Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа
На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика
Таким же способом на второй конец навинчиваем гайку гибкой подводки. Производим диагностику соединения безопасным способом.
Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.
Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет – установка выполнена правильно и можно смело пользоваться оборудованием.
Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.
Диэлектрическая муфта – это фитинг-отсекатель, который защищает “мозги” потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.
Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.
Защита от блуждающего тока
Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.
Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.
Выбор подводки и муфты
Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.
Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.
Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.
Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.
Вставка диэлектрическая (или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик
И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала. Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются: -Повреждение изолятора на газовой магистрали
Главными из них являются: -Повреждение изолятора на газовой магистрали
На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы. -Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов. -Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Присоединительные размеры изолирующей вставки: 1/2″, 3/4″; Вариант исполнения: штуцер-штуцер; Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527; Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89; Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм; Таблица перевода единиц давления доступна на нашем сайте . Электрическое сопротивление: более 5 МОм при U=1000В; Диапазон рабочих температур: от -60 до +100 град. по Цельсию.
Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»
Вставка диэлектрическая:
