Демонтаж сплит-системы своими руками: пошаговый инструктаж

О фреоне и плюсах демонтажа своими руками

У современных устройств кондиционирования воздуха имеется интересная особенность: изготовитель рассчитывает максимально допустимую длину трассы между блоками. Значение прописывается в технических характеристиках, поскольку от него зависит, сколько фреона будет изначально закачено в систему. В работающем агрегате фреон распределяется по всей системе: по обоим блокам и трассе между ними.

Поэтому, если просто отсоединить медные трубопроводы, весь хладагент (очень текучее вещество) с легкостью вытечет наружу. А это плохо с точки зрения здоровья (можно получить ожог) и экологии (как известно, фреон разрушает озоновый слой атмосферы). В случае утечки при повторной установке придется заново рассчитывать нужное количество фреона и заправлять агрегат.

Существует определенный набор действий, придерживаясь которых, можно правильно демонтировать сплит-систему самому. Более того, существует несколько способов демонтажа, и не для каждого нужно заранее приобретать специализированный инструмент. Тем не менее, для всех необходим аккуратный и неторопливый подход, а также знание технических тонкостей.

Демонтаж имеет смысл проводить своими силами по двум причинам:

Вы сэкономите приятную сумму. Ценовая политика компаний, предлагающих услуги по демонтажу сплит-техники, способна внушить священный трепет. Цена работ для скромной бытовой модели стартует с 4 тыс. рублей (для последующего использования), высотные работы оплачиваются отдельно.
Вы страхуетесь от чужого непрофессионализма. Не секрет, что многие «мастера» берутся выполнять ту работу, в которой разбираются весьма слабо. Есть ненулевой шанс, что деньги будут потрачены, а работа будет выполнена некачественно. Чтобы исправить ситуацию, потребуется дополнительное вложение ресурсов.

Подготовительный этап

Необходимо подготовить ряд инструментов, без которых справиться с задачей невозможно, прежде чем ответить на вопрос, как снять кондиционер со стены во время ремонта своими руками.

Необходимые инструменты:

Труборез.
Манометрический коллектор.
Торцевые шестигранные ключи.
Рожковые ключи.
Бокорезы.
Разводные ключи.
Дрель.
Отвертка крестовая.
Нож строительный.

Бывают случаи, когда нужно обзавестись и страховочным снаряжением.

Спуск фреона

Существует три варианта демонтажа кондиционера своими руками:

Разборка с выпуском фреона.
Сохранение газа внутри устройства.
Используя специальную методику, с помощью профессионального оборудования сберечь фреон полностью.

Используются все способы, но третий дает самый лучший эффект без каких-либо потерь.

Чтобы снять кондиционер со стены своими руками правильно, необходимо изучить конструкцию сплит-системы, которая состоит из заполненного фреоном замкнутого контура. Она состоит из таких составляющих — компрессора, системы медных трубок и испарителя с конденсатором, которая всю систему связывает и обеспечивает отбор и подачу хладагента.

Для отключения кондиционера без потерь фреона самостоятельно его необходимо перекачать в конденсатор, для этого:

Перекройте вентиль между устройством и трубкой тонкого диаметра во время работы оборудования в режиме охлаждения.
Через минуту, когда весь хладагент перекачается в конденсатор, перекройте вентиль на толстой трубке. Этим действием вы отключите подачу фреона и “закроете” его в ловушке.

Как освободить контур системы от хладагента

Чтобы освободить контур системы от хладагента, нужно действовать соответствующим образом:

Пропустить рабочий режим на воздух с улицы;
Выбрать с помощью ПУ нижний показатель температуры, к примеру, 18С. Это поможет системе начать быстрее перекачивать фреон в другое отделение. Следует дождаться, пока не будет дуть холодным воздухом;
Открутить бронзового цвета заглушки, которые прикрывают трассовые трубочные вентили;
Закрыть вентиль у блока с улицы и трубы с тонким слоем. У сплитов, которые выпущены были давно, задвижки прокручиваются с помощью шестигранных ключей;
Подсоединить к отводу манометр той стороной, которая имеет большую задвижку;
Подождать пару минут для выхода фреона в контур с улицы. Процесс фреонного выхода удобно смотреть стрелкой, дошедшей до нуля на манометре;
Дождаться, пока не будет теплый поток, и закрыть винтик на широкой трубе. Отключить систему кондиционера из электросети. О его включении говорят горизонтально расположенные с вертикальными закрывающимися жалюзи;
Привинтить назад вентильные заглушки. Так можно гарантировать безопасность внешнего блока от проникновения частиц, которые будут мешать его работе. При отсутствии отдельны заглушек, нужно замотать данные отверстия при помощи изоленты.
Прогнать систему в вентиляционном режиме, не используя компрессор. Поток кислорода уберет накопившуюся влагу. Потом нужно обесточить систему.

Процедура отключения электрических цепей

Снять электрику с трубопроводом можно, используя данную процедуру:

корпус внутреннего блока отсоединить и вынуть электрические провода;
отключить и снять шланг дренажа, открутить и снять фреонопроводные части;
потом отодвинуть и убрать внутренний блок.

Разбор внешнего блока происходит еще проще, но также:

Отключить электрические кабели. Перемаркировать это можно, повторно устанавливая быстро сплит систему, за пару минут подключив их к клеммам.
Отвинтить трубку с меньшим диаметром от штуцера. Аналогично снять с другого штуцера с большим диаметром.
Отключить дренаж и слить воду, которая была не удалена при кондиционерной работе в продувании.

Процедура съёма внутреннего и внешнего модуля

Чтобы убрать внутренний блок, необходимо проделать восемь просты шагов:

найти места с защелками и корпусными замками, отщелкнуть их. Потом использовать съемник, который рассчитан именно под замочные защелки. Использовать при этом плоские отвертки тонкого типа, ножи и монтажные лопатки, которые, к примеру, помогают снять резину и велосипедные колеса и могут помочь поломать замки. Действовать следует тщательным образом;
выкрутить саморезы по корпусным стрелочкам, которые держат внутренний блок монтажной пластины;
отодвинуть низ корпуса от крепежей, не убрав его целиком;

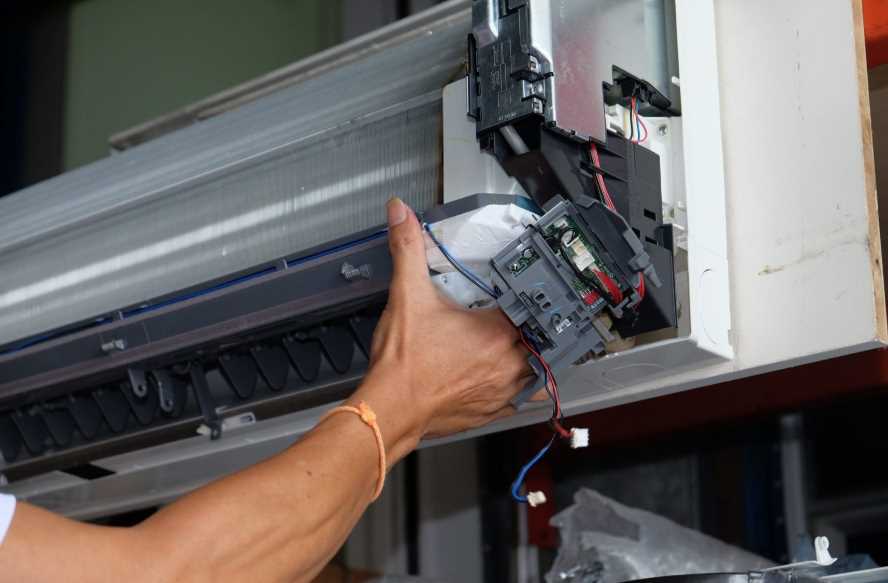

отсоединить электрокабель, который питает внутренний блок. Для этого нужно демонтировать клеммниковую крышку, освободив кабельные концы и вытащив его за внутренним блоком;
отключить сливной шланг, заранее подготовив стакан для воды;
снять термический изолятор и выкрутить фреонные трубки со штуцеров. В этот момент заглушить штуцеры, чтобы фреонные проводы со внутренним блоком не запылились;
приподнять передний блок вверх;
оставить блок и убрать монтажную пластину.

На этом блок внутри снят. Чтобы снять внешний блок, следует проделать шесть шагов:

Снять монтажную боковую крышку, убрать электрические провода от сплита и вынуть их из клеммниковой части. Привинтить клеммные винты и закрыть верх.
Отсоединить дренаж, который выливает жидкость конденсата из уличного бака.
Отсоединить аналогичным образом провода, предназначенные для отвода фреона, как со внутренней поверхностью блока. Отодвинуть их в сторонку.
Выкрутить болты на кронштейне, которые держат наружную часть. Далее снять крепежную часть.
Вытянуть из стенки проложенную трассу с электрическими кабелями.

На этом демонтаж окончен. Нужно упаковать наружный со внутренним блоком.

В целом, демонтировать кондиционер можно с сохранением и без сохранения фреона. Также можно снять кондиционер без потери фреона и собрать фреон в наружный кондиционерный блок своими руками просто и быстро. Для этого всего лишь нужно действовать по представленной выше инструкции, подобрать правильные инструменты для работы и отключить электрические цепи. Стоит указать, что процедура освобождения системного контура от хладагента, как и работа со съемом внутреннего и внешнего модуля, несложная. Производится по стандартной схеме.

Источник

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

набор гаечных и шестигранных ключей;
отвертки;
труборез или бокорезы;
ручные слесарные тиски;
плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

Применение манометрической станции для сбора фреона во внешнем блоке.
Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

Со штуцеров и ниппеля снимают защитные крышки.
К ниппелю подсоединяют коллектор.
Включают кондиционер на максимальный «холод».
Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
По манометру контролируют давление.
Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

В каких случаях можно провести демонтаж своими руками

Есть несколько обязательных условий, при которых имеет смысл проводить демонтаж сплит-системы своими руками:

Расположение внешнего блока позволяет отключить трубы и кабели, демонтировать сам блок и монтажную конструкцию без использования снаряжения для промышленного альпинизма или специального оборудования.
Есть в наличии (свой или взятый в аренду) манометр или манометрическая станция (коллектор) для работы именно с тем типом фреона, который закачан в систему.
Для демонтажа довольно тяжелых внешнего и внутреннего блоков, а также для безопасного отключения компрессора необходим помощник.

Особенности снятия внешнего блока своими руками

Так как работы подобные демонтажу кондиционного оборудования, выполнить не так уж легко, то лучше отдельно разобрать подробнее разборку внешнего и внутрикомнатного блока.

Самостоятельное отключение уличного блока осуществляется тем же способом, которым пользуются профессионалы. Вам также могут понадобиться специальное оборудование и инструменты. Возможно, нужно будет приобрести манометрический коллектор, который нужен для корректного демонтажа путей, соединяющих внешний и внутренний блоки, то есть трассы. При этом любая утечка фреона будет полностью исключена. Единственным недостатком является высокая стоимость такого оборудования. Цена его сравнима со стоимостью вывоза профессионального мастера.

Выполнять собственноручно демонтирование уличного блока следует только в том случае, если к нему есть свободный доступ. Не стоит изображать из себя альпиниста, выполняя работы на большой высоте. С этим легко справится профессиональный монтажник-высотник.

Но если к внешнему блоку можно подобраться без особых усилий, то приступайте к отвинчиванию его крепежей.

Прежде всего, нужно непременно промаркировать клеммы на кабелях питания. Вам еще придется подсоединять устройство в другом месте, и без специальных пометок, разобраться с тем, что куда подключается, будет невозможно.
К уличному блоку подключены две трассы – одна из них проводит хладагент в систему в жидком состоянии, другая – в виде газа. Чтобы не ошибиться, первое, что нужно сделать, это подсоединить к зажиму наружного блока прибор под названием манометр.
Затем устройство переводят в режим производства холодного воздуха и выжидают около десяти минут. Потом гайку штуцера на трубе для жидкого фреона можно, наконец, закрутить, предварительно сняв его крышку. Внимательно следите за манометром, когда стрелка на нем покажет значение в 1 МПа, необходимо закрутить и другую гайку, которая расположена на штуцере трубы, по которой движется газообразный фреон.
После того, как все манипуляции выполнены, необходимо очень быстро отключить питательный кабель кондиционера от сети. Теперь можно демонтировать соединительные трубы. Их обычно отрезают при помощи трубореза. При этом нужно учесть, что расстояние до штуцеров не должно быть меньше 20 см. Концы отрезанных таким методом труб, нужно обязательно обработать. Требуется зачеканить и концы труб на внутреннем блоке.
После того, как устройство будет отключено от электросети, можно удалять крепление внешнего блока и упаковывать его для перевозки.

Разборка в зимнее время

При демонтаже наружного модуля первостепенной задачей является «упаковка» фреона. Необходимо качественно произвести эту процедуру, чтобы впоследствии не тратить время, деньги на дозаправку кондиционера

следует обратить внимание на точность, аккуратность проведения перекачки хладагента

Воспроизвести возможно с помощью манометрического коллектора, либо без него. Этот прибор сможет показать, когда в охлаждающем контуре будет достигнут вакуум. Именно в этом случае и следует перекрывать второй вентиль для «запаковки» фреона внутри конденсатора.

https://www.youtube.com/watch?v=9zMr1GdWBtU

Пошаговые рекомендации:

манометрический коллектор подключить к ниппелю на штуцере вместо патрубка с жидкостью охладительного контура (он тоньше по сравнению со вторым, по которому проходит газовый фреон);
если прибор отсутствует, начинать необходимо со следующего пункта;
поставить сплит-систему на режим охлаждения, определив самую низкую температуру, на которую способно оборудование по своим техническим характеристикам (необходимо узнать в инструкции по эксплуатации). Так блок работает не менее 10 минут;
закрыть вентиль жидкостного патрубка (более тонкий. Закрывается шестигранным ключом под защитным колпачком);
на манометрическом коллекторе следить за стрелкой, пока она не достигнет уровня вакуум. Если манометра нет, необходимо засечь на часах 1 минуту;
по истечении времени/достижения нужного показателя на приборе закрыть вентиль газового патрубка шестигранным ключом;
выключить кондиционер;
защитные колпачки поставить обратно.

Непростая задача перегона хладагента может усложниться в холодное время года, когда кондиционер включать нельзя. Масло компрессора загустевает, его беспрепятственная работа невозможна. Если оборудование оснащено «зимним комплектом», позволяющим работать оборудованию на охлаждение даже при минусовой температуре, проблема легко решается запуском отогревающих приборов, размещенных в картере компрессора, дренажа. После 10 минут прогрева можно запустить климат-систему на охлаждение и перекачать фреон, следуя вышеописанным рекомендациям.

Если кондиционер исчерпал свой ресурс, то его можно демонтировать без сохранения фреона. Конечно, как утверждают ученые, такой способ нанесет определенный ущерб окружающей среде, но он будет совершенно незначительным (даже в сравнении с неправильной утилизацией лампы дневного света).

Проведение демонтажа без сохранения фреона «рабочего» внешнего блока сплит-системы технически проще, но после этого кондиционер придется выбросить. И причиной этого будет практически гарантированный выход из строя вакуумного насоса компрессора.

Герметичность камер насоса при его работе обеспечивается не прокладками или поршневыми кольцами (значительную разницу температуры и давления они просто не выдержат), а высокой точностью обработки и идеальной сбалансированностью деталей. Малейшая царапина на поверхности камеры от пыли или льдинки замерших паров воды, которые наверняка попадут в насос вместе с атмосферным воздухом, приведут к потере работоспособности этого основного узла компрессора после вторичного подключения и закачки фреона.

Если температура на улице снизилась до —5°С и более, рекомендуется воздержаться от демонтажа по следующим причинам:

не удастся перекачать хладагент во внешний модуль;
на морозе нельзя разбирать соединения, откручивать заглушки и закрывать сервисные порты;
в результате разборки часто выходят из строя сальники сервисных вентилей.

В ситуации, когда без снятия сплит-системы при отрицательной температуре не обойтись, обязательно прогрейте штуцеры наружного блока строительным феном. Затем открутите заглушки и закройте оба вентиля, сохранив таким образом часть фреона, оставшегося в контуре наружного блока. Затем медленно открутите магистрали от штуцеров и отсоедините их, выпустив вторую часть хладагента в атмосферу. Дальше действуйте по алгоритму, описанному выше.

Вы успешно демонтируете домашний кондиционер, если возьмётесь за работу в тёплый период года и станете соблюдать приведённую инструкцию. Нельзя упускать ни единой мелочи, действовать очень аккуратно и без спешки. Не пренебрегайте манометром, поскольку потеря хладагента сведёт к нулю всю экономию от данной процедуры.
