Дефлектор на дымоход газового котла: требования к установке и правила монтажа

Виды колпаков и причины неисправной работы

Оголовок на трубу дымохода может быть различной формы:

  • стандартным;
  • зонтиком;
  • с полукруглой крышей;
  • с открывающейся крышкой.

Независимо от материала изготовления или конструктивных особенностей, дымники выполняют одну и ту же функцию. Нельзя с уверенность утверждать, что колпак определенной формы лучше. Каждый вид имеет свои преимущества и недостатки.

Определяющим фактором формы колпака обычно является вкус владельца.

Стандартные дефлекторы часто используются в домах, построенных в современном стиле. Классические здания лучше смотрятся с дымоотводами с полукруглым колпаком. Щипцовая крыша будет отличным вариантом при сильных осадках.

Основной причиной неэффективной работы колпака является сильный ветер. Он отличается большой скоростью, проникает в канал и мешает движению продуктов сгорания вверх. Это приводит к снижению силы тяги, из-за чего дым не успевает выйти в окружающую среду.

Кроме того, причиной задымления может стать неправильный расчет при определении размеров колпака. Довольно часто продукты горения не успевают выйти из трубы из-за неправильного расположения канала.

Что такое дефлектор?

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют стабилизаторы тяги или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.


Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:

Галерея изображений

Фото из

Традиционный дефлектор в виде зонта

Н-образные дефлекторные устройства

Дефлектор-флюгер с эффектом паруса

Модель с применением искрогасителя

Как самому сделать дефлектор

Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

Пример эскиза дефлектора для самостоятельного изготовления

Как рассчитать размеры дефлектора

Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

Выполняют разметку на куске жести, вырезают заготовки

Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.

По краю высверливают отверстия и соединяют корпус заклепками

Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.

На круглых заготовках делают разметку и разрезают по линии

 Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.

С помощью заклепок соединяют края выреза

Цены на ручные заклепочники

Ручные заклепочники

Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.

Из жести нарезают небольшие полоски и сверлят в них отверстия

Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

Получившиеся тарелки соединяют между собой теми же заклепками

Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.

С помощью полосок крепят тарелки к корпусу

Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.

Готовый дефлектор примеряют на трубу

Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.

Для надежности нижнюю часть конструкции укрепляют хомутом

При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

Установка дефлектора на дымоход

Что такое дефлектор и зачем он нужен

Обустройство печи и отвод продуктов сгорания — одно из самых сложных мероприятий при строительстве бани

Важно не просто добиться быстрого и равномерного прогрева парной и длительного остывания, но и создать условия для хорошей тяги. Конечно, последняя позволит выводить дымные массы через трубу, но в холодную ветреную погоду они могут подаваться назад в дымоход

Чем опасна обратная тяга? Прежде всего тем, что в помещение, где находятся люди, попадают воздушные массы, содержащие токсичные вещества.

Именно для того, чтобы избежать эффекта обратной тяги и были придуманы дефлекторы дымоходов. В строительстве применяют несколько видов подобных устройств, но все состоят из одинаковых базовых элементов:

  • внешний цилиндр — ее роль играет обычная труба из асбеста, керамики или металла;
  • диффузор — крепится к цилиндру сверху при помощи специальных скоб. Другое название такого элемента — верхний стакан;
  • зонтик — самая верхняя часть конструкции, представляет собой колпак в виде конуса. Несет защитную функцию;
  • нижний стакан — опирается на крышу. Выступает основой всей конструкции дефлектора.

Различия видов заключаются в некоторых нюансах конструкции. Например, в некоторых устройства в зонтиках предусмотрен обратный конус, который препятствует образованию завихрений. Последний негативно влияет на отвод дымных масс.

Установка дефлектора на дымоход решает сразу несколько важных задач:

  • защита трубы от влаги и мусора. И речь идет не об обычном бытовом мусоре, который вряд ли в избытке находится на крыше строения. Это листья, снег зимой и большое количество воды летом. Влага губительно сказывается на трубах системы — быстрее образуются сажевые отложения, снижающие силу тяги. Кроме того, в межсезонье на крышах часто вьют гнезда птицы. Такая насадка сможет защитить всю систему от преждевременного выхода из строя;
  • увеличение КПД дымоотвода на 15-20 %;
  • минимизация затрат на монтаж дымоотвода;
  • эффективное искрогашение — немаловажная задача, обеспечивающая противопожарную безопасность. Последняя особенно актуальная для бань и крыш, выполненных из не огнеупорных материалов.

Как правило, дефлекторы устанавливаются на дымоходы твердотопливных котлов. Для газового оборудования они не нужны — это определяет СНиП. Исключения составляют ситуации, когда дымоотводящая система газовых котлов дополняется турбодефлектором. При этом температура выходящих газовых масс не должна превышать показатель в 500 градусов Цельсия. И даже в этом случае для соблюдения мер безопасности при установке выбирают насадки из высокотемпературных материалов.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Расчеты и чертеж

Дефлектор ЦАГИ является очень распространенным устройством, и его всегда можно приобрести в специализированных магазинах и на строительных рынках. Кроме того, его можно изготовить под заказ, заплатив за его исполнение жестянщику достаточно приличную сумму денег. Но такое приспособление всегда можно изготовить и самостоятельно, используя таблицы расчетов, приведенные в специализированной литературе и в интернете.

Если вы решили изготовить это приспособление самостоятельно, то прежде всего, следует определиться с размерами. Отталкиваться необходимо от диаметра и формы сечения вентиляционного канала. На рисунке ниже представлен общий чертеж дефлектора цаги для круглой формы сечения воздуховода.

  • d – внутренний диаметр оголовка вентиляционной шахты, а соответственно и узкой части диффузора.
  • 1,25d – широкая часть диффузора.
  • 1.2d – высота кольца.
  • d/2 – расстояние от узкой части диффузора до нижней границы кольца.
  • 1.2d + d/2 = высота всего диффузора.
  • 2d – диаметр кольца.
  • 1,7d – ширина зонта.

Дефлекторы-флюгеры для дымоходов

Конструктивно дымоходный флюгер устроен так, что газы, выходя свободно с подветренной стороны, увеличивают силу тяги в дымоходной трубе. Выполнено устройство из термоустойчивой стали хорошо зарекомендовавшей себя в условиях высоких температур и образования конденсата.

Под изогнутым козырьком флюгарки находится подшипниковый узел, страхующий от возникновения проблем с вращением. К дымовой трубе подшипниковый узел крепят болтами. Зона разрежения создается при проходе воздушного потока через пространство под козырьками.

При монтаже основание устройства надевают на круглый дымоход до упора, а затем закрепляют 3 болтами

Затягивать болты следует с большой осторожностью т.к. можно повредить трубу

Монтаж завершают проверкой вертикальности и вращения корпуса

Минус дымоходных флюгеров в том, что при ветре большой силы они работают нестабильно. Подвижную часть необходимо периодически чистить, смазывать. Внутри устройства часто скапливается влага, а дымовые газы оставляют след в виде отложений.

Сами производители советуют применять свои устройства в случае расположения дымохода в неблагоприятном месте. Оно, собственно, не усиливает тягу, а только защищает дымоход.

Сборка простой тарельчатой модели

Самым простым в реализации проектом является изготовление тарельчатой модели дефлектора. Такой колпак для дымохода запросто можно сделать своими руками. Ее геометрические параметры зависят от диаметра трубы:

Галерея изображений

Фото из

Конструкция дефлектора для круглой трубы

Диаметр хомута для крепления дефлектора

Размер колпака для дымовой трубы

Расстояние между зонтом и крепежным хомутом

Для того чтобы не ошибиться в изготовлении и точно подогнать детали под необходимый размер, желательно предварительно изготовить модель дефлектора из картона. На этом этапе проще и легче внести корректировки в конструкцию. Картонные заготовки заодно послужат своеобразными выкройками при раскрое элементов будущего дефлектора:

Галерея изображений

Фото из

Изготовление выкройки дефлектора на дымоход

Сборка металлического зонта для дымохода

Устройство дистанционных стоек

Крепление фиксирующего хомута дефлектора

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Что такое дефлектор

Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.

Чтобы усилить тягу путем оптимизации воздушных потоков используют дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.

Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%

Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.

Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.

Конструктивное исполнение дефлектора

Дефлектор предотвращает попадание прямого воздушного потока в дымоход. В стандартном исполнении он состоит из 3 частей:

  1. Верхнего цилиндра (диффузора), расширенного внизу. Его крепят к нижней части с использованием специальных стоек.
  2. Нижнего стакана из металла, керамики или асбоцемента.
  3. Колпака в виде конусообразного зонтика.

Верхняя часть и нижний цилиндр оснащены кольцевыми отбоями, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Тогда на трубу устанавливают нижний цилиндр, дальше идет диффузор и колпаки — прямой и обратный. Работает прибор по простому принципу:

  1. Стенки цилиндра, расположенного вверху, принимают на себя ветровой удар и направляют воздушный поток в обход.
  2. За счет скольжения по поверхности отдельных воздушных струй и их подъема кверху, происходит подсос газов, идущих из дымохода.

Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае происходит образование воздушных завихрений внутри устройства, отрезающих пути выхода дыма. Этот существенный недостаток устраняют путем добавления дополнительного элемента — обратного конуса.

Конструктивно дефлектор состоит из диффузора (2) с обрамлением (3), установленного на трубу (1). Эти элементы расположены в обечайке (4). Над диффузором находится зонт (5) с теплоизоляцией (6) и экраном (7)

Обратный конус устанавливают ниже колпака. Задача дефлектора — обеспечение вывода наружу воздушных потоков путем их дробления.

Разновидности дефлекторов для дымоотводов

Колпаки на дымовые трубы выпускаются в различном дизайне и различной формы. Самые распространенные разновидности включают:

  • Колпак на трубу, имеющий плоскую верхнюю крышку;
  • Колпак на дымоход с открывающейся крышкой;
  • Колпак на трубу, что имеет полукруглую верхнюю крышку;
  • Колпак на дымоход, имеющий щипцовую крышу.

Тип конструкции следует подбирать с учетом архитектурного стиля сооружения. Так, плоские крышки этого приспособления лучше всего гармонируют со зданиями в стиле модерн, а полукруглые – с современными постройками. Открывающаяся крышка позволяет усиленно контролировать процесс отвода дыма. Щипцовая крыша отлично зарекомендовала себя на местности со значительными атмосферными осадками в зимнее время года и способствует быстрому удалению снега.

Если говорить о материале изготовления, колпаки для печных труб производятся преимущественно из оцинкованного железа, хотя в последнее время получили распространение колпаки на трубы, что покрыты сверху эмалью или пластиком.

Дефлектор двойной и Цаги

Также различают следующие конструкции данного приспособления:

  • ЦАГИ;
  • «Дымовой зуб»;
  • Открытый Astato;
  • Н-образный;
  • Григоровича;
  • Двойной;
  • «Шенард» в виде звезды;
  • Вольперт;

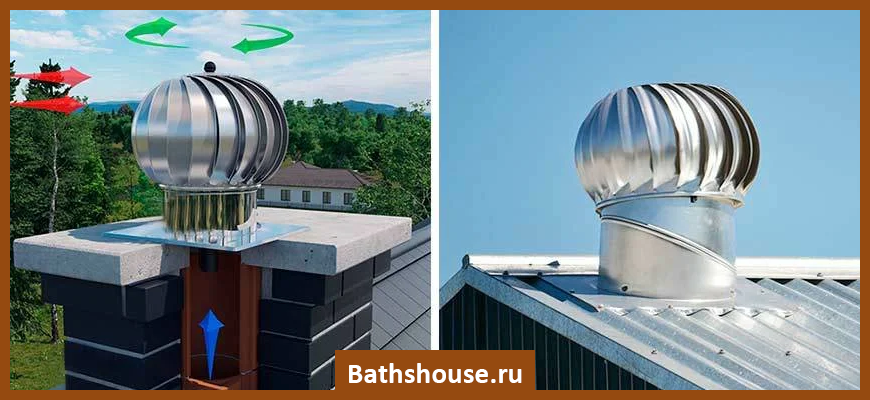

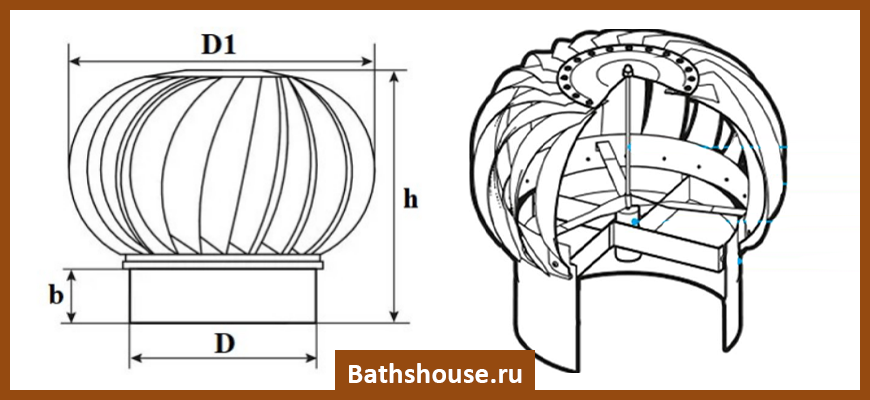

  • Шаровидный с вращением.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.
