Чугунные трубы для наружной канализации: виды, особенности применения и монтажа

Классификация

Принято различать следующие группы трубопроводов:

  • напорные (ВШЧГ);
  • безнапорные (ЧК);
  • безраструбные (SML);
  • напорные раструбные (ЧНР).

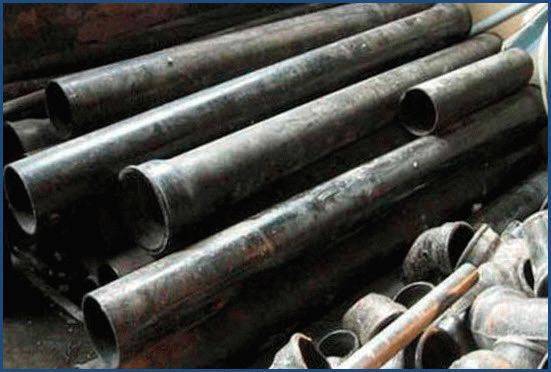

Эти трубы используются для сборки стандартных канализационных линий. Диаметр чугунных труб канализации зависит от места расположения в системе, расчетных параметров линии и прочих показателей. Рассмотрим группы труб и их специфические качества:

Напорные и безнапорные

Существуют изделия, рассчитанные на использование в напорных и безнапорных (самотечных) канализационных системах.

Напорные виды (ВШЧГ, изготовлены из высокопрочного чугуна, армированного шаровым графитом) используются в системах, где производится перекачка стоков под давлением. Чаще всего это линии, размещенные на промышленных площадках. Их устойчивость к коррозии выше в 3-8 раз, чем у стальных аналогов, что делает выбор подобных трубопроводов более предпочтительным. Добавки шарового графита увеличивают прочность, позволяющую укладывать эти трубы на большой глубине или под автомобильными дорогами.

Безнапорные образцы изготавливаются с добавлением пластинчатого графита. Их стандартная маркировка — ЧК (Чугунные Канализационные). Прочность материала уступает ВШЧГ, поэтому их применяют только для сборки самотечных систем. Безнапорные чугунные канализационные трубы, размеры и прочие параметры которых хорошо знакомы сантехникам из управляющих компаний, активно использовались во времена СССР. В настоящее время они дослуживают свой срок в качестве стояков канализации, подвальных и наружных участков сетей.

Раструбные и безраструбные

Безраструбные виды (SML) изготавливаются из серого чугуна с объемными добавками графита. Внутренняя поверхность покрывается защитным слоем эпоксидного компаунда, исключающего коррозию и образование наслоений на стенках. Для соединения используются специальные конструкции, действующие по принципу хомутов. Безраструбные сборки демонстрируют высокую устойчивость к перепадам температуры, звукоизоляцию, механическую прочность. Используются в линиях водоотведения.

Раструбные изделия до сих пор являются наиболее распространенными в канализационных системах жилых и общественных зданий, собранных в советское время. Они легко собираются, но обладают большим весом и требуют использования специальных уплотняющих составов. Наиболее слабым участком считается раструб, который при монтаже часто подвергается значительным механическим нагрузкам. Размеры чугунных канализационных труб всех типов подчинены одному стандарту. Это позволяет использовать одни и те же фасонные изделия — тройники, крестовины, отводы и т.п. — для всех видов трубопроводов.

№3. Поливинилхлоридные (ПВХ) канализационные трубы

Для обустройства внутренней канализации ПВХ-трубы считаются чуть ли не самым подходящим вариантом. В процессе производства к поливинилхлориду добавляют некоторые другие вещества, в составе которых стабилизаторы и полимеры. Из разогретой массы формируют элементы требуемой формы.

ПВХ-трубы могут быть двух видов:

  • трубы из пластифицированного ПВХ (PVC) имеют хорошую эластичность и невысокую прочность;
  • трубы из непластифицированного ПВХ (PVC-U) получаются более жесткими и устойчивыми к агрессивному воздействию.

Конечно, лучше применять непластифицированный ПВХ, но на практике используются оба вида труб. Диаметр изделий колеблется от 2 до 20 см.

Основные преимущества:

  • доступная цена;
  • небольшой вес;
  • простота монтажа. Отдельные участки труб соединяются муфтами и соединительными кольцами – все обходится без сварки;
  • низкий температурный коэффициент расширения. При кратковременном или постоянном повышении температуры стоков трубы не будут провисать;
  • достаточная прочность и долговечность до 50 лет;
  • достаточная устойчивость к ультрафиолетовым лучам, так что некоторые участки труб можно не бояться пускать по открытой поверхности;
  • устойчивость к коррозии и некоторым агрессивным веществам;
  • благодаря гладкой внутренней поверхности со временем стенки не заиливаются

Минусы:

  • ограниченный температурный диапазон эксплуатации. При постоянном воздействии отрицательных температур трубы становятся хрупкими и теряют герметичность, а при постоянном воздействии температур выше +60…+700С материал способен деформироваться и также теряет целостность;
  • недостаточная огнестойкость;
  • внутренние стенки ПВХ-труб более гладкие, чем у чугуна, но со временем на них все равно будет появляться налет. К тому же, с годами внутренний диаметр изменяется. В результате воздействия высоких температур круглое сечение трансформируется в эллипсовидное, а это ухудшает пропускную способность и способствует возникновение течи;
  • некоторые агрессивные вещества, содержащиеся в стоках, все же могут привести к постепенному разрушению труб.

Для обустройства внутренней канализации из ПВХ труб используются соответствующие соединительные элементы. В их числе колено, предназначенное для поворота трубопровода под углом от 20 до 87 градусов, тройник для обустройства разветвлений, крестовина для соединения четырех труб, и редукция для соединения участков труб разного диаметра.

Альтернативы

ВЧШГ

Первое знакомство

Под этим сокращением скрывается так называемый высокопрочный чугун с шаровидным графитом.

Чтобы объяснить смысл термина, нужно ненадолго углубиться в дебри физики.

  • Все основные отличия чугуна от стали – хрупкость, низкая пластичность и высокая стойкость к коррозии – определяются наличием в нем одной из форм углерода – графита.
  • Обычный графит имеет вид миниатюрных плоских чешуек. Однако при рекристаллизации, происходящей при введении в расплав серого чугуна некоторых присадок (в частности, магния и его соединений), он меняет форму на шаровидную.
  • При этом физические свойства металла существенно меняются: он приобретает вязкость, пластичность и стойкость к ударным нагрузкам, сохраняя коррозионную стойкость.

Структурные изменения в ВЧШГ.

Что особенно приятно – цена тонны материала при трансформации меняется незначительно. Суммарная доля присадок, вызывающих рекристаллизацию углерода, не превышает 0,08% от массы чугуна.

Раструбные водопроводные трубы из ВЧШГ на сегодня являются основной альтернативной серому чугуну.

  • Прочностью на сжатие и изгиб они превосходят чугунные, не говоря уже о всех видах полимерных труб. Соответственно, трубами ВЧШГ магистрали водоснабжения можно прокладывать под оживленными автотрассами и на нестабильных грунтах. Они обладают всеми качествами стальных, кроме их ахиллесовой пяты – низкой устойчивости к коррозии.
  • Проблема трудоемкой и нетехнологичной чеканки раструбов полностью решена. Вместо чеканки используются раструбы с кольцевыми резиновыми уплотнителями. Разумеется, при значительных размерах труб сборка раструбов подразумевает использование тяжелой техники; однако масса этих труб в любом случае не даст монтировать трубопровод вручную.

На соединениях допустимы небольшие смещения и изгибы.

Нормативная документация

Производство элементов напорных трубопроводов из ВЧШГ регламентирует отдельный стандарт – ГОСТ Р ИСО 2531-2008.

Выделим его ключевые моменты.

  1. Согласно документу, трубы и фасонные части могут иметь номинальные размеры от 40 до 2600 миллиметров, что позволяет использовать ВЧШГ для создания магистралей, питающих целые города.
  2. Состав металла, согласно ГОСТ, не должен оказывать вредного влияния на состав воды.
  3. Длина труб регламентируется стандартом в зависимости от их номинального диаметра:
DN, ммДлина, м
40, 503,0
60 – 6004,0; 5,0; 5,5; 6,0; 9,0
700, 8004,0; 5,5; 6,0; 7,0; 9,0
900 – 26004,0; 5,0; 5,5; 6,0; 7,0; 8,15; 9,0

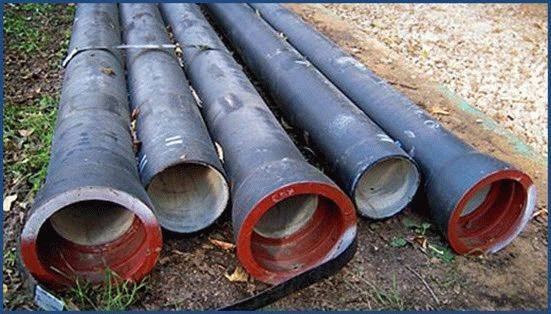

Трубы ВЧШГ на складе.

Максимальная допустимая кривизна составляет не более чем 0,125% от длины трубы.

В качестве внешнего покрытия трубопровода в зависимости от условий эксплуатации могут использоваться:

  • Металлический цинк.
  • Цинковая краска (цинковый порошок в полимерном связующем).
  • Полиэтилен.
  • Полиуретан.
  • Фиброцемент.
  • Клейкая полимерная лента.
  • Эпоксидная смола.
  • Битумная мастика или краска.

Для внутренней защиты труб и фасонины допустимо применение:

  • Цементных растворов (портландцемента, шлакопортландцемента и глиноземистого цемента).
  • Полиэтилена.
  • Полиуретана.
  • Эпоксидной смолы.
  • Битумной краски (мастики).

Один из вариантов исполнения внутренней и внешней защиты.

В маркировке элементов трубопроводов должны указываться:

  • Производитель (название или товарный знак).
  • Год изготовления.
  • Указание на материал (ВЧШГ).
  • Номинальный размер.
  • Стандарт, по которому произведено изделие.

Полиэтилен

Полиэтиленовые напорные трубы – основная альтернатива чугунному водопроводу на сегодняшний день.

Полиэтиленовый магистральный водопровод.

Детальное знакомство с ними явно выходит за рамки тематики нашего материала, поэтому уделим внимание лишь их ключевым свойствам

  • Срок службы полиэтилена оценивается производителями туманным “50+” лет. На практике можно считать этот материал почти вечным.
  • Отложений на стенках, снижающих просвет трубы, не может быть в принципе. Гладкая поверхность полимера с крайне низкими адгезивными качествами просто не даст засору сформироваться.
  • Все соединения выполняются стыковой сваркой. Прочность стыка составляет не менее 80% прочности цельной трубы.

На фото запечатлен процесс сварки стыка.

Единственная претензия к полиэтилену, позволяющая чугунным трубам по сей день оставаться на рынке – высокая пластичность и, как следствие, весьма умеренная кольцевая жесткость. Полиэтиленовый магистральный трубопровод можно прокладывать в деформирующемся грунте лишь с защитой железобетонным желобом.

2 Виды канализационных труб и соединений – классификация

Все современные системы канализации подразделяют по их назначению и месту расположения. Внутренние сети предназначены для сбора стоков в разных домах и сооружениях с целью последующей транспортировки их в наружные сети, которые в свою очередь доставляют сточные воды к очистительным комплексам, имеющимся во всех населенных пунктах. Указанные же системы очищают до требуемых характеристик стоки, а затем отправляют их в предусмотренные точки сброса.

Ключевой показатель классификации труб для канализации – материал, из которого они производятся. По данному параметру трубы делят на:

  • Асбестоцементные: они недорогие, не боятся коррозии, обладают термической и химической и устойчивостью, малым весом. При этом асбестоцементные конструкции тяжело перевозить и устанавливать из-за их высокой хрупкости, а их внутренняя поверхность далеко не такая гладкая, как хотелось бы. Кроме всего прочего, асбестоцемент является материалом с канцерогенными свойствами.
  • Бетонные и железобетонные: экологичность таких изделий достаточно высока, но их большой вес требует применения спецтехники для монтажа и транспортировки. Как правило, трубы канализационные железобетонные и бетонные применяются для обустройства сетей наружного типа, иногда (в частных домостроениях) – для монтажа локальной канализации.
  • Чугунные: используются очень давно, чугунные трубы для водопровода и канализации демонстрируют немало положительных качеств, которые, к сожалению, нивелируются их большим весом, усложняющим монтажные работы и подверженностью коррозии. Также изделия из чугуна часто засоряются из-за своей шероховатой внутренней поверхности. Отметим, что есть даже специальные ребристые чугунные трубы, которые, правда, не применяются в канализационных сетях, зато востребованы при монтаже отопительных систем.
  • Керамические: хрупкие, тяжелые, имеют высокую стоимость изготовления (производятся по достаточно сложной технологии, требующей использования природной глины, шамота, каолина, а также обязательного высокотемпературного обжига). К достоинствам керамических изделий можно отнести: гладкость их внутренней части, водонепроницаемость, устойчивость к большинству известных химически-агрессивных соединений.

Системы из труб всех указанных материалов в настоящее время монтируются все реже и реже. Им на смену приходят изделия из современного стеклопластика и пластика, о которых будет рассказано далее, после того, как мы поговорим о трубах из чугуна, являющихся в некоторых случаях практически незаменимыми.

Преимущества чугунных труб

Основные эксплуатационные качества труб определяются особенностями материала, который используется при их изготовлении. К преимуществам чугунных труб можно отнести нижеприведенные моменты:

Прочность. Существует довольно большое количество нагрузок, которые могут оказываться на трубопровод. Среди всех следует отметить давление, возникающее внутри системы от воды, паров или газов, а также снаружи – грунт, надземные постройки, грунтовые воды и так далее. Чугунные трубы отличаются от остальных тем, что могут выдерживать достаточно высокое давление. Поэтому они используются при прокладке центральных магистралей, которые закладываются на большую глубину.
Коррозионная стойкость не только к воде, но и бытовым, технологическим стокам. Вода становится причиной появления коррозии на металлических трубах, что приводит к снижению показателя прочности и срока службы. Кроме этого отметим различные химические вещества, которые оказывают воздействие как на оцинкованный металл, так и на пластик. Чугун менее восприимчив к химикатам. Поэтому трубы с этого материала довольно часто встречаются в промышленности.
Долговечность. Высокая коррозионная стойкость и прочность определяют то, что рассматриваемый тип трубы может прослужить на протяжении нескольких десятилетий: главное исключить вероятность воздействия ударной точечной нагрузки.
Сохранение свойств на протяжении длительного периода. Если пластик со временем может потерять жесткость, форма трубы изменится под действие давления, то чугунный вариант исполнения остается неизменным на протяжении длительного периода.
Износостойкость. При проектировании трубопровода учитывается показатель пропускной способности. Вода и стоки на протяжении длительного периода воздействия могут влиять на материал как, к примеру, наждачная бумага. Подобный процесс истирания поверхности длительный, но при активной эксплуатации системы в течение нескольких лет он будет ощутим. Современные методы литья позволяют снизить показатель шероховатости поверхности, увеличив износостойкость.
Низкий коэффициент температурного расширения. Пластиковые трубы довольно популярны, но не применимы во многих производственных помещениях по причине потери жесткости при повышении температуры окружающей или внутренней среды. Если нужно организовать подачу горячей воды или паров подходят именно чугунные трубы: даже при воздействии высоких температур показатель пластичности не изменяется.
Пожаробезопасность при применении чугунных труб находится на самом высоком уровне: рассматриваемый материал не возгорается и не плавиться.
Многообразие при выборе. Сегодня можно приобрести трубы рассматриваемого типа практически любой длины, так как подобный материал крайне тяжело обрабатывать

Кроме этого уделим внимание тому, что при поиске секций с очень большим диаметральным размером следует уделять внимание именно рассматриваемой разновидности труб.

Кроме этого отметим относительно невысокую стоимость в сравнении с оцинкованными и алюминиевыми трубами. Конечно, по показателю цены они существенно уступают пластиковым трубам (одна их применение при создании центральной магистрали или трубопроводов в промышленных помещениях всегда под вопросом).

Диаметры чугунных труб: большой выбор в нашем магазине

К каждому диаметру чугунной трубы в нашем каталоге можно подобрать и подходящий фитинг. Фасонные изделия из чугуна часто применяются и в трубопроводах, изготовленных из других материалов. Фитинги присоединяются к трубам путем фланцевого соединения. Они необходимы для изменения направления трубопроводов, присоединения дополнительной трубы или запорной арматуры. Такие детали как пожарные подставки обязательны для каждого противопожарного трубопровода, с их помощью присоединяют пожарные гидранты. всегда держит в наличии чугунные трубы и фасонные изделия на своих складах в Москве и Санкт-Петербурге.

Канализационные трубы виды и области применения

Канализация – это часть инженерных сетей, без которой не обходится ни одно строение. Чтобы добиться отсутствия неприятных запахов, эксплуатационной долговечности, а также исключить аварийные протечки, необходимо грамотно выбрать трубы для канализации. Кроме того, если тщательно проанализировать виды канализационных труб и подобрать наиболее подходящие, то их не придётся ремонтировать вскоре после монтажа. Также следует обязательно учитывать, какие требования предъявляются к канализационным системам.

Какие канализационные трубы выбрать? Выбор канализационной системы зависит от многочисленных факторов, и одним из главнейших является сфера применения канализационной сети – это может быть канализация для частного коттеджа, промышленного объекта или больницы, малоэтажный городской дом или высотка. Также канализационные системы подразделяются на внутренние, внешние и ливневые. В зависимости от того, где именно будет эксплуатироваться канализация, могут значительно меняться требования, предъявляемые к трубопроводному оборудованию. Исходя из этих требований, следует подбирать виды канализационных труб и соединений.

Чугунные трубы для канализации

Пластиковые трубы, из-за своей дешевизны и других преимуществ, практически полностью вытеснили чугунные аналоги в канализационных системах. Однако, благодаря отдельным техническим характеристикам, чугунная труба по прежнему остается востребованной при устройстве канализации. Их можно встретить не только в старых системах, но и в новых.

Конечно трубы из чугуна нельзя назвать идеальным материалом для обустройства трубопроводов, но все же это довольно надежные изделия, обладающие рядом преимуществ. Хотя чугун и хрупкий материал, при механическом воздействии: удар или падение, он может расколоться, но при аккуратном монтаже он прослужит не одно десятилетие.

Технические характеристики чугунных труб

Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.

В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.

Эксплуатационные характеристики чугунной трубы:

  • высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
  • устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
  • хорошая шумоизоляция;
  • укладываются на глубину до 10 м.;
  • выдерживают низкие температуры – до минус 60°С;
  • можно укладывать «дугой» не используя соединительных элементов;
  • срок эксплуатации 80 лет.

Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.

Виды и классификация чугунных труб

В зависимости от сферы применения чугунные трубы классифицируются на:

  1. напорные — ВШЧГ (чугун высокопрочный с шаровидным графитом);
  2. безнапорные — ЧК (чугунные канализационные);
  3. безраструбные — SML;
  4. напорные раструбные — ЧНР (чугунные напорные раструбные).

Рассмотрим эти разновидности подробнее.

Основная сфера применения напорных труб из чугуна – промышленное производство. За счет добавления в чугун графита шаровидной формы он становится пластичным и вязким. Что позволяет ему заменять изделия из простого чугуна и литой или кованой стали. Напорные трубы успешно соперничают с трубами из стали, связано это с их высокими показателями коррозионной стойкости и сроком службы, который больше в 3 — 8 раз.

Они могут использоваться в агрессивной среде и при низких температурах, обладают высокой прочностью, поэтому используются для устройства канализации на большой глубине и под автомагистралями. Производятся как с раструбным соединением, так и с использованием резиновых уплотнительных манжет.

Безнапорные

Чугунная труба этого вида не такая прочная как предыдущая. Для их производства применяется пластинчатый графит. Поэтому, безнапорные чугунные трубы используются только в системах без высоких нагрузок, например при прокладке внутренней канализации. Преимуществом данных изделий заключается в возможности совмещения с пластиковыми трубами (для этого используются резиновые переходники) и повторное использование (при аккуратном демонтаже).

Безраструбные

Для изготовления безраструбных изделий используется чугун с добавлением большого количества графита. Внутри они покрыты специальными составами на основе эпоксидной смолы, что позволяет уменьшить образование наслоений. Так же это покрытие защищает трубу от коррозии что позволяет использовать ее в агрессивных средах.

Достоинством SML труб является: нет необходимости в дополнительной огне- и звукоизоляции, высокая прочность и устойчивость к высоким температурам. Так как у них отсутствует раструб, то соединяются они с помощью специальных хомутов. Основная сфера применения устройство систем водоотведения.

Раструбные

За долгие годы использования, чугунная труба с раструбом не потеряла актуальности и до сих пор является востребованным материалом. Их преимуществом считается — долговечность, если сравнивать с изделиями из металла, которые очень быстро ржавеют.

Недостаток — хрупкость, что делает процесс монтажа немного сложнее. Для защиты от коррозии внутренняя и наружная поверхности покрыты битумными составами.

Размеры и цены чугунных труб

  • внутренний диаметр — условная проходимость, для домашнего использования используется в основном величина 50, 100 и 150 мм.;
  • строительная длина — размер трубы не учитывая раструб, может быть от 750 до 2200 мм.

ГОСТ: технические характеристики ↑

Чугунные трубы для канализационных сетей, с учетом всех норм по ГОСТу, изготавливаются из серого чугуна, металла, который сам по себе является достаточно хрупким, а именно, в отношении работы с ним «на растяжение» или «на изгиб».

Это говорит, в первую очередь, о том, что такой материал, содержащий в своей структуре различные включения графита, может эффективно работать только «на сжатие», т.е. производить формировку исключительно путем литья.

Его низкие температуры кристаллизации, отличная текучесть в расплавленном состоянии и малый коэффициент усадки позволяет формировать из чугуна не только механизмы, применимые в машиностроении, но также и отменные канализационные трубы.

Чтобы повысить прочность чугуна его, как правило, легируют кремнием, магнием, хромом, титаном, никелем и прочими добавками, которые способны довести этот сплав до высокопрочного или ковкого чугуна.

В производстве труб теоретически можно использовать любой вид чугуна потому, что серый, высокопрочный или ковкий практически одинаково подходят под свойства и технические характеристики для эффективной эксплуатации канализационных систем.

Фото: выпуск и соединение чугунных труб

Но по большому счету, для изготовления такой продукции, как канализационные трубы для наружной канализации, все используют серый чугун, что является наиболее практичным решением производителей.

Самым распространенным способом изготовления чугунных труб для канализационных систем является метод центробежного литья, который обеспечивает трубам равномерность толщины стенок, высокую плотность материала и заметную экономию в расходе производственного сырья, а, соответственно, и его невысокую стоимость наряду с отменным качеством.

Например, покрытие из нефтяного битума внутренних стенок трубы делают поверхность гладкой, а значит, снижают коэффициенты трения водной среды нечистот и увеличивают текучесть канализационных стоков с включенными в их состав частицами.

Фото: фасонные части канализационных труб из чугуна

Фасонные части зачастую изготавливают из ковкого чугуна потому, что все соединительные участки типа муфт, переходников, уголков, тройников и прочих элементов трубопроводов могут иметь гарантии наибольшей эксплуатации по времени.

Ведь ковкий чугун имеет отличные антифрикционные и пластичные свойства, которые позволяют применять такие трубы и их соединительные элементы в агрессивной среде, смешанной с газами или постоянной водной среде.

Технические характеристики:

  • высокая прочность;
  • отличная устойчивость к износам (максимальный срок эксплуатации 80-100 лет);
  • заметная стойкость к коррозийным повреждениям;
  • отменные звукоизоляционные свойства;
  • податливость в литье и формировке;
  • необходимый низкий коэффициент термического расширения;
  • устойчивость к возгораниям: пожаробезопасность и негорючесть;
  • полное отсутствие выделений токсичных веществ: экологичность;
  • сравнительная монолитность монтированных чугунных труб за счет их тяжелого веса.

Данные трубы выпускают различного веса, диаметра, длины, толщиной стенок, а потому сделать свой выбор в пользу тех или иных труб для монтажа всей канализационной сети не составит большого труба.

Учитывая все технические характеристики, можно заметить какую выгоду и практичность обеспечивает применение чугунных труб и их соединений в системе централизованной или автономной канализации.

Как продлить жизнь чугунным трубам?

На продолжительность службы трубопровода из чугуна существенно влияет качество стоков. К сожалению, контролировать наличие химически активных или агрессивных компонентов в сточных водах достаточно сложно, поэтому сроки эксплуатации трубопровода из чугуна продлевают другими способами.

Большую роль играет качественное литье, в таком случае труба не содержит вмятин и пустот, которые уменьшают сроки службы. Внутреннюю поверхность обрабатывают битумными составами, слоями цинка или песчано-цементной смесью – они создают устойчивое антикоррозийное покрытие.

Монтаж труб производится двумя методами: раструбным и безраструбным. Чтобы продлить сроки эксплуатации раструбного трубопровода, соединения и стыки деталей должны быть заизолированы качественными материалами, монтаж системы производится в несколько этапов:

  1. Зачищение внутренней поверхности от шероховатости и неровностей;
  2. Детали системы располагают раструбами в сторону, противоположную напору стоков;
  3. Стыки укрепленных раструбов уплотняют пенькой или паклей, лучше всего выбрать скрученные жгуты из просмоленного льна. Нужно контролировать, чтобы при уплотнении пакля не попала внутрь трубы, и были плотно закрыты просветы между стенками;
  4. Последний слой уплотнителя делают из непросмоленного материала, так он лучше сцепляется с цементом;
  5. Цементом заполняют остальную часть стыка (это примерно третья часть) и зачеканивают торец раструба;
  6. Для предотвращения растрескивания цемента место стыка закрывают мокрой ветошью.

Такой способ герметизации стыков продлевает эксплуатационные характеристики канализации и трубопровода, однако создает определенные сложности при демонтаже чугунных труб. Если речь идет о замене части системы, рекомендуется не использовать железный молоток для отбивания цементного раствора. Чугун – материал прочный, но хрупкий.

Безраструбные детали закрепляют с помощью специальных хомутов. Их легче монтировать и демонтировать, а также обслуживать в случае засоров или поломок. Такая система соединений исключает использование дополнительного уплотнения, что позволяет производить быструю замену частей трубопровода.

Как правило, детали из чугуна делают литыми, цельными

Поэтому при выборе нужно обращать внимание, чтобы поверхности были ровными и не имели вмятин, выпуклостей, швов, трещин или пятен. Кроме того, чугун хорошего качества на срезе изделия должен быть равномерно зернистым, а толщина – одинаковой на всем протяжении

Как правильно выбрать трубы для внутренней канализации?

Область применения – это один из самых важных критериев при выборе канализационных труб.

Для жилых помещений подойдут канализационные трубы, изготавливаемые из пластика, так как они лучше всего подходят для бытовых отходов. Также пластиковые трубы будут хороши и для хозяйственных помещений.

Если необходимо оборудовать производственное помещение, точаще всего выбирают трубы из стали либо из чугуна. Такой выбор обусловлен тем, что:

  • Производственные отходы имеют различный химический состав.Не всегда пластиковые трубы могут справиться с химически агрессивными жидкостями;
  • Канализационные стоки могут имеет очень высокие температуры;
  • Металлические трубы имеют высокую прочность и могут выдержать сильную механическую нагрузку;
  • Производственные помещения являются наиболее пожароопасными.

Виды выпускаемых седелок

Седелки можно разделить на следующие виды:

  1. хомуты;
  2. накладки.

Если конструкция седелки представляет собой хомут, то зажим трубы производится двумя его частями с обеих сторон. На одной половине седелки имеется резьбовой отвод. Он предназначен для монтажа добавляемого элемента на трубопровод, который врезается.

Применение седелок в виде хомута возможно для труб, выполненных из:

  • полиэтилена;
  • полипропилена;
  • асбоцемента.

Предназначен данный вид седелок для выполнения работ по дополнительной трубе от главного трубопровода в сети, используемой для транспортировки хозпитьевой воды, либо воды технического назначения. Довольно часто седелка в виде хомута применяется при оборудовании систем для полива и орошения сельскохозяйственных угодий.

Деталь устойчива к средам, отличающимся химической агрессивностью, не боится коррозии, имеет длительный срок службы. В трубопроводных системах с давлением до 10 атм. может обеспечить работоспособность узла на протяжении около 20 лет. Простота, надежность и невысокая стоимость делают эти седелки популярными среди многих потребителей, в частности строителей и собственников садовых и огородных участков.

Что такое седелка в виде накладки? Этот вид соединительных деталей применяется на полиэтиленовых трубах, предназначенных для водопроводного и газового использования, выполненных из полиэтилена низкого давления. Их установка выполняется электродиффузионной сваркой. Снизу в таких седелках находится встроенный нагревательный элемент в виде спирали. Данная спираль при монтаже нагревается электрическим током. В результате нагрева током полиэтиленовые части, которые свариваются, становятся эластичными, а охладившись, оказываются единым узлом. Такое соединение надёжно служит на протяжении длительного срока. Обладает способностью выдерживать давление:

Установка седелки на трубу

  • по воде – до16 атм;
  • по газу – до 10 атм.

Такая седелка, называемая еще электросварной, является просто незаменимой при необходимости быстрой врезки дополнительной трубы в главную магистраль, тем более, когда трубопровод функционирующий, и отключение не представляется возможным.

Готовый узел способен работать без обслуживания на протяжении около 20 лет.

Седелки в виде накладок выпускаются в двух вариациях: с запорным механизмом и так называемые патрубки, в которых запорный механизм не предусмотрен. Накладки с запорным механизмом допускается устанавливать при трубопроводе, который работает. Часто такие седелки называют вентилем. Врезаются они под давлением. Позволяют врезаться в нужной точке, плюс дают возможность контролировать поток дополнительного трубопровода непосредственно с поверхности. С этой целью применяется телескопический удлинитель. Диаметр выпускаемых вентилей составляет 3,2 – 31,5 см с размерами выхода на добавляемую трубу 3,2 – 6,3 см.

Монтаж патрубков-накладок реализуется посредством все той же электродиффузионной сварки, но на нефункционирующем трубопроводе. Выпускаются в диаметре 5,0 – 120,0 см с выходными отводами 3,2 – 31,5 см.

Широкая номенклатура размеров позволяет без проблем подбирать нужную деталь при монтаже газовых или водопроводных трубопроводов при городском, а также при загородном строительстве.

Монтаж сёделка для врезки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
