Что обозначает разъем в телевизоре arc: особенности и преимущества

Особенности и преимущества модуля CI

Как и любой продукт, программа CI располагает некоторыми преимуществами, которые выделяют её среди подобных изобретений.

• нет необходимости в приобретении ресивера, так как сигнал поступает при помощи карты доступа;
• гарантированный доступ к закодированным каналам цифрового телевидения;
• отсутствие соединительных приводов исключает возможность возникновения помех;
• возможность просмотра медиаконтента в HD-качестве без подключения специальных дополнительных устройств;
• исключение необходимости приобретения специальной приставки помогает значительно сэкономить денежные средства;
• минимум действий и низкий уровень сложности позволяют провести процесс подключения самостоятельно;
• просмотр цифровых каналов на любом устройстве, в том числе на устаревшей модели техники.

При подключении к устаревшей технике необходимо наличие специального слота CI для осуществления соединения.

Особенности HDMI кабелей

Мультимедийный интерфейс подключения ПК, приставки, кинотеатра к TV – HDMI. Он транслирует сразу чистый звук и высококачественное изображение. Дополнительно разновидности провода могут передавать интернет-сигнал, при наличии Ethernet.

Благодаря использованию шнуров HDMI можно просматривать фильмы с полномасштабным разрешением Full HD, 3D, 4K и даже 8К. Последнее качество доступно в последнем обновлении провода с индексом 2.1

HDMI кабели различаются по версии (индексу). В продаже представлены варианты от 1.4 до 2.1. Оптимальная длина – до 10 м. Для трансляции информации на большее расстояние потребуется усилитель сигнала. Для подключения домашних приборов рекомендуют выбирать кабели с длиной до 3 или 5 м.

А также провода различаются по типу разъемов:

• Full Size или полноразмерный разъем для телевизоров и крупной бытовой техники;
• Mini – подключает смартфоны и ряд моделей планшетных компьютеров;
• Micro – для ноутбуков или планшетов.

Отдельно выделяют автомобильные кабеля с маркировкой Е. Они оснащены специальными коннекторами для надежной фиксации подключения.

Нужен ли для звуковой панели HDMI?

Звуковые панели доступны не только с HDMI-подключением. Тем не менее, вы должны пересмотреть, если вы думаете о покупке Soundbar без него. (Если вы хотите узнать больше о звуковых панелях, ознакомьтесь с моим полным руководством покупателя звуковых панелей .)

Почти все современные устройства теперь имеют порты HDMI. Сюда входят проигрыватели Blu-ray, игровые консоли, такие как PS4 и Xbox, проекторы для домашних кинотеатров и даже компьютеры. Этот универсальный кабель позволяет беспрепятственно передавать медиафайлы с одного устройства на другое, не полагаясь на чрезмерно сложную систему проводов, подключенных к различным портам.

Независимо от того, используете ли вы аудио / видео (A / V) ресивер или нет – использование HDMI ARC с вашей звуковой панелью сохраняет качество звука, одновременно упрощая управление несколькими устройствами.

Предназначение интерфейса

HDMI является стандартным аудио/видео стандартом подключения, который постоянно обновляется для удовлетворения растущих потребностей в видео и аудио форматах.

• Если у вас есть компоненты с более старыми типами HDMI, вы не сможете получить доступ к функциям из последующих версий, но вы все равно сможете использовать более старые компоненты HDMI с более новыми компонентами, у вас просто не будет доступа к недавно добавленным особенности (в зависимости от того, что производитель включает в конкретный продукт).
• HDMI может использоваться в сочетании с Ethernet и беспроводной передачей для приложений расширенного диапазона.
• Он также совместим со старым интерфейсом подключения DVI через адаптер подключения. Однако имейте в виду, что DVI передает только видеосигналы. Если вам требуется аудио, вам нужно дополнительное аналоговое или цифровое соединение для этой цели.

HDMI 2.0

Представленный в сентябре 2013 года, версия 2.0 обеспечивает следующее:

• Расширенное разрешение: расширяет совместимость HDMI 1.4/1.4a с разрешением 4K (2160p), чтобы принимать частоту кадров 50 или 60 Гц (максимальная скорость передачи 18 Гбит/с с 8-битным цветом).
• Поддержка расширенных аудиоформатов: может принимать до 32 одновременных аудиоканалов, которые могут поддерживать более захватывающие форматы окружающего звука, такие как Dolby Atmos , DTS: X и Auro 3D Audio.
• Двойные видеопотоки: возможность отправки двух независимых видеопотоков для просмотра на одном экране.
• Четыре аудиопотока: Возможность отправки до четырех отдельных аудиопотоков нескольким слушателям.
• Поддержка стандартного соотношения сторон 21:9 (2,35:1).
• Динамическая синхронизация видео и аудио потоков.
• Расширение возможностей HDMI-CEC.
• Усиление защиты от копирования HDCP, называемой HDCP 2.2.

Неполадки подключения HDMI-DVI или DVI-HDMI

Если вы пытаетесь подключить устройство HDMI к телевизору с разъемом DVI, вам может потребоваться использовать переходной кабель HDMI-DVI. Кроме того, вы можете использовать кабель HDMI с добавленным адаптером HDMI-DVI или кабель DVI с адаптером DVI-HDMI. Это позволяет осуществлять связь между устройствами HDMI и DVI.

Хотя HDMI может передавать как видео, так и аудио сигналы, соединения DVI могут передавать только видео сигналы. Это означает, что если вы подключаете устройство-источник HDMI к телевизору, оснащенному DVI, вам необходимо выполнить отдельное аудиоподключение. В зависимости от телевизора, это можно сделать с помощью аудиоразъема RCA или 3,5 мм (AUX).

Телевизоры с более старым DVI могут не иметь встроенного программного обеспечения для распознавания устройства-источника HDMI. Свяжитесь с производителем вашего устройства, чтобы найти решение.

Что такое HDMI

Аббревиатура H.D.M.I. означает «медиаинтерфейс высокой чёткости». И это не просто изделие для соединения разных медийных приборов в доме, а полноценный технологический стандарт, который создали для наилучшей передачи видео- и аудиосигналов высокого качества без сжатия.

Один кабель стандарта HDMI умеет передавать не только графические сигналы, но и звук, причём такие устройства имеют ещё и обратную совместимость. Внешне входы и выходы HDMI-кабеля имеют единый интерфейс: это 19 контактов, которые помещены в один разъём, очень напоминающий кабель USB, но немного отличный по форме. Такой кабель имеет очень высокую пропускную способность – до 5 Гбит/с!

Это почти в 2 раза больше, чем на данный момент нужно для передачи многоканального аудио и видео и это очень дальновидно. Ведь таким способом можно обеспечить устойчивость интерфейса HDMI на годы вперёд, уверенно отодвигая на задний план своих предшественников: компонентную, S-Video или композитную передачу сигналов.

Сигналы, которые проходят через HDMI-кабель, являются несжатыми и полностью цифровыми, тогда как все предыдущие интерфейсы передавали только аналоговые сигналы.

Если для передачи чистого цифрового источника используется аналоговый интерфейс, то полученный сигнал преобразуется в менее точный аналоговый, отправляется на телевизор, а затем преобразуется обратно в цифровой сигнал для отображения на экране. При каждом таком преобразовании цифровой сигнал теряет целостность, и это приводит к некоторому искажению качества изображения. HDMI-передача сохраняет оригинальный сигнал, исключая аналоговую перекодировку для получения максимально чёткого и богатого изображения.

Также немаловажным есть тот факт, что нет потребности в отдельных аудиошнурах, вам нужен только один HDMI-кабель для соединения и завершения всей настройки своей аппаратуры в доме, без лишней паутины проводов, которую приходилось бы прятать за шкафом.

Многоканальный порт HDMI можно увидеть сзади, сбоку, а иногда и на передней панели бытовой электроники

Не все устройства имеют такие входы и выходы, поэтому для совместимости важно понимать, какие разъёмы есть на ваших устройствах. А для этого давайте узнаем, какие типы HDMI-портов существуют сегодня и какие есть формы штекеров на проводах. Есть три главные разновидности коннекторов:

Есть три главные разновидности коннекторов:

• Формат A – это стандартный разъём, который используется в телевизорах, игровых приставках, домашних кинотеатрах, ресиверах и т.д.;
• Формат C – мини-интерфейс, который можно встретить на мобильных устройствах: в ноутбуках, планшетах или в смартбуках;
• Формат D – микроразъём для телефонов.

Четыре разных типов HDMI-портов (STB, DVI, ARC, MHL) предназначены в большей степени для удобства пользователя (в процессе подключения). Особого различия в функциональности тут нет, только если на отдельный порт не выведена особая версия HDMI-стандарта (1.3, 1.4, 2.0, 2.1 и т.д.). Например, порт HDMI, окрашенный в оранжевый цвет, как правило, является самым мощным разъёмом, который способен обеспечить наибольшее количество герц, а также превосходное качество изображения для ваших игр (в телевизорах Samsung порт HDMI 1 STB используется именно для таких подключений).

Вот основные типы входов, которые вы можете встретить:

1. STB – Set Top Box. В такой разъём можно подключать любой внешний источник сигнала, который обычно также включает в себя аудио: игровая приставка, AV-ресивер, проигрыватель DVD или Blu-ray, спутниковый или кабельный тюнер и т. д. – всё с выходом HDMI.
2. DVI – Digital Visual Interface. Используется для подключения точно такого же типа цифрового видеосигнала, в котором нет аудио. HDMI имеет звук в том же кабеле, а DVI – нет. То есть, вы можете подключить свой компьютер или ноутбук и использовать телевизор просто как большой экран. Но чтобы получить звук от источника DVI, должно быть второе соединение (RCA или phono-разъёмы, которые активируется, когда выбрана опция входа DVI).
3. ARC – этот вход отлично подойдёт, если у вас есть комплект объёмного звучания последнего поколения. ARC расшифровывается как Audio Return Channel, то есть, здесь реализована функция передачи сигнала обратно с телевизора на внешние устройства.
4. MHL – это протокол мобильной связи высокого разрешения, который используется для подключения телефона к телевизору без какого-либо дополнительного программного обеспечения.

Что такое HDMI и HDMI ARC?

HDMI был выпущен еще в 2002 году, и первый потребительский комплект с этим высокотехнологичным разъемом появился в продаже в 2004 году.

Считалось, что это удобный способ отправки высококачественных цифровых изображений и звуковых данных «вверх по течению» из источника на телевизор, усилитель или звуковую панель. Поскольку HDMI стал де-факто AV-соединением, традиционные аналоговые разъемы, такие как SCART и компонентное видео, оказались в корзине для запасных частей.

Интерфейс HDMI развивался на протяжении многих лет, с новыми версиями (HDMI 2.1 является последней), обеспечивающими поддержку новых аудио и видео технологий, таких как 3D, 4K, 8K, HDR и высокая частота кадров, и это лишь некоторые из них.

Только в 2009 году протокол HDMI ARC был добавлен в спецификацию. Он был представлен как часть HDMI версии 1.4 и с тех пор является частью спецификации.

Инструкция подключения Common Interface

CI-модуль это отдельный адаптер, прилагающийся к телевизору, а Common Interface – интегрированный слот в ТВ. Вот общая инструкция по подключению модуля:

1. Карточка провайдера должна быть помещена в адаптер CAM-модуль. Его можно чаще всего приобрести у оператора поставляющего услуги телевидения. Карта размещается контактами вверх по отношению к лицевой части модуля.
2. Далее следует вставить CAM-модуль в разъем Коммон Интерфейс, но прежде интегрируем адаптер CI.
3. Для этого следует снять соответствующую наклейку на телевизоре, именно под ней располагается слот.
4. CI-модуль устанавливается и фиксируется в трех местах, два отверстия для ножек, а третий непосредственное соединение контактов.
5. Следует удостовериться, что все установилось плотно — любые люфты недопустимы и ведут к проблемам вещания.
6. Теперь подсоединяем сам CAM-модуль с картой для декодирования телеканалов.
7. Его следует установить до упора и в правильном положении, проверьте так ли это.
8. Все данные действия должны позволить подключить цифровое телевидение.

Поддерживаемые функции HDMI всех версий

Теперь поговорим о функциях HDMI, поддерживаемых в разных версиях.
В версии 1.4 всё самое востребованное (3D, ARC, CEC) уже имеется, а что привносится, начиная с версии 2.0, выглядит скорее избыточным для большинства пользователей. Судите сами: в HDMI 2.0 есть Full HD 3D со скоростью 120 кадров в секунду, цветовая субдискретизация 4:2:0, 25 кадров в секунду 3D-форматов, и аудио стандарты HE-AAC и DRA.

А по сути: 3D уже мало кого интересует (в этом году Samsung и LG свернули производство 3D панелей, за ними вскоре последуют и другие производители)

4:2:0, DRA… «Что это?» – спросит 95% покупателей, а то, что действительно важно, это лишь поддержка 4K со скоростью 60 кадров в секунду (FPS)

Функции	HDMI version
1.0	1.1	1.2–1.2a	1.3–1.3a	1.4–1.4b	2.0–2.0b	2.1
Full HD Blu-ray Disc и HD DVD video	Да	Да	Да	Да	Да	Да	Да
Consumer Electronic Control (CEC)	Да	Да	Да	Да	Да	Да	Да
DVD-Audio	—	Да	Да	Да	Да	Да	Да
Super Audio CD (DSD)	—	—	Да	Да	Да	Да	Да
Auto lip-sync	—	—	—	Да	Да	Да	Да
Dolby TrueHD / DTS-HD Master Audio	—	—	—	Да	Да	Да	Да
Обновленный список CEC команд	—	—	—	Да	Да	Да	Да
3D video	—	—	—	—	Да	Да	Да
Ethernet channel (100 Mbit/s)	—	—	—	—	Да	Да	Да
Обратный аудио канал (ARC)	—	—	—	—	Да	Да	Да
4 аудио потока	—	—	—	—	—	Да	Да
2 видео потока (Dual View)	—	—	—	—	—	Да	Да
Hybrid Log-Gamma (HLG) HDR OETF	—	—	—	—	—	Да	Да
Статический HDR (статические HDR метаданные)	—	—	—	—	—	Да	Да
Динамический HDR (динамические HDR метаданные)	—	—	—	—	—	—	Да
Расширенный Обратный аудио канал (eARC)	—	—	—	—	—	—	Да
Переменная частота обновления (режим игры VRR)	—	—	—	—	—	—	Да
Технология сжатия видео потока (DSC)	—	—	—	—	—	—	Да

HDMI ARC в телевизорах это …

Это значит, что можно использовать один кабель для видео и для аудио от телевизора, или от подключённой игровой консоли, и использовать телевизор для переключения. Новый же стандарт eARC улучшает возврат аудио несколькими ключевыми способами. Ниже мы рассмотрим основные отличия ARC от eARC.

На самом деле многие люди не нуждаются в обратном звуковом канале ARC. Если вы слушаете звук только через динамики телевизора и не имеете ресивера или звуковой панели, то эта функция излишняя. Если же у вас есть звуковая панель или относительно свежий ресивер с HDMI, возможно, у него есть и ARC. Вот как это работает.

Принцип работы

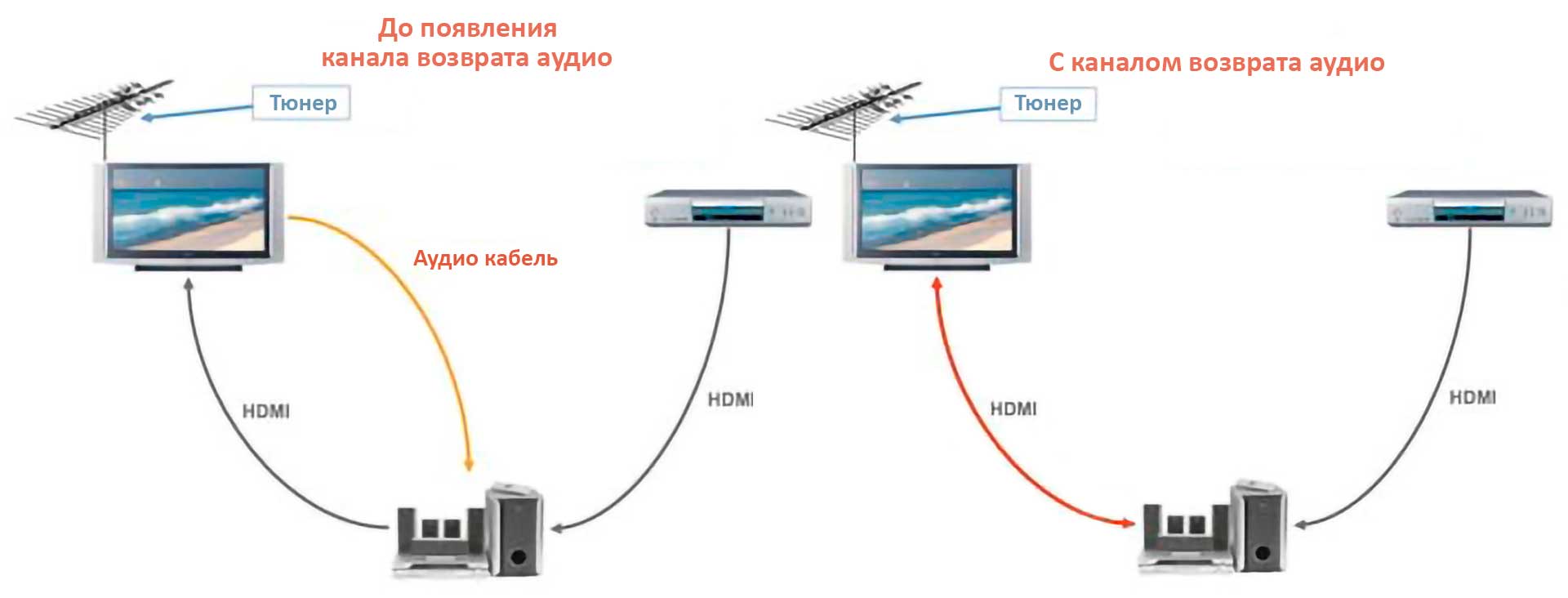

Слева – традиционное подключение без ARC cable. Требуется один кабель HDMI от плеера к аудиосистеме, и другой для отправки видео на телевизор. Третий кабель – оптический для отправки аудиосигнала телевизора обратно в аудиосистему. При использовании ARC кабель HDMI, подключённый к телевизору, может сам отправлять аудиосигнал телевизора обратно в аудиосистему (рисунок справа). Улица с двусторонним движением, если хотите.

Есть ли у вас ARC? Проверьте разъёмы HDMI на задней панели телевизора, звуковой панели или ресивера на наличие ARC или eARC. Если порт HDMI имеет ARC (eARC), он должен быть помечен как таковой. Для того, чтобы воспользоваться функцией ARC и телевизор, и звуковая панель / ресивер должны иметь ARC .

Подключение

Большинство кабелей HDMI должны работать с ARC. Подключите один конец кабеля HDMI к входу HDMI на телевизоре с поддержкой ARC, а другой – к выходу с поддержкой ARC на звуковой панели или ресивере. Существует два основных способа подключения системы с использованием ARC. Предположим, что у вас есть телевизор, ресивер или саундбар, проигрыватель Blu-ray и игровая приставка (Xbox / PS4).

Вариант 1
Подключите проигрыватель Blu-ray и игровую приставку к телевизору, затем подключите один кабель HDMI от телевизора к звуковой панели. Телевизор становится центральным звеном вашей развлекательной системы. Такая настройка позволяет вам использовать пульт ДУ телевизора для переключения между проигрывателем Blu-ray и игровой приставкой.

Вдобавок в большинстве случаев можно использовать пульт телевизора для управления громкостью системы. Потенциальным недостатком этой настройки является то, что вы не сможете получить объёмный звук 5.1. Это становится ещё большей проблемой при использовании ресивера вместо звуковой панели. Подробнее мы обсудим это ниже.

Вариант 2
Подключите проигрыватель Blu-ray и игровую приставку к ресиверу / саундбару, а затем HDMI кабелем телевизор и ресивер / саундбар. Некоторые бюджетные саундбары могут не иметь достаточного количества входов HDMI для всех источников, в этом случае придётся использовать вариант настройки 1.

При такой настройке центральным звеном развлекательной системы становится ресивер / звуковая панель. Можно переключаться между источниками и регулировать громкость с помощью пульта ДУ ресивера / звуковой панели. А пульт телевизора используется только для вкл / выкл телевизора и переключения каналов/ приложений.

Как настроить

Для активации этой функции необходимо открыть настройки телевизионного приемника и выбрать там «Звук». По умолчанию там установлено «TV Speaker» и передача по HDMI.

Затем необходимо настроить эту опцию с помощью ПДУ устройства, с которого поступает сигнал. Для этого требуется идущая к нему инструкция. Спутниковые ресиверы и тюнеры цифрового телевещания настраиваются автоматически.

Если устройство подключено правильно, но звук на нем не появился, то нужно проверить:

• Активирован ли в настройках «Control for HDMI» — должно стоять «ON»;
• В параметре «Input Mode» стоит ли значении «AUTO»;
• Поддерживает ТВ ARC или нет;
• Устройство точно подсоединено к HDMI ARC гнезду телеприемника;
• Точно ТВ подсоединен к входу «OUT A»;
• В OUTPUT точно выбрано А или А+В.

После всего этого на подключенном устройстве должен появится качественный звук.

Настройка Самсунга

Для настройки этой опции на таком ТВ необходимо нажать на его ПДУ клавишу «Source», после чего в появившемся меню выбрать HDMI. Далее на экране отобразится иконка ресивера. Затем необходимо взять ПДУ ресивера и нажать на нем последовательно «Меню» > «Плагины» > «HDMI CEC Setup». В меню также можно изменить расширение — нужно просто выбрать необходимое и нажать «ОК».

После выполнения этих действий можно одним пультом ДУ управлять двумя устройствами

Правда необходимо уделить особое внимание строке «Текущий СЕС адрес». Если там установлено 0.0.0.0, то плагин полноценно не будет функционировать (выполнять все функции). Например, владелец ТВ сможет включать и выключать ресивер, а каналы переключаться не будут

Например, владелец ТВ сможет включать и выключать ресивер, а каналы переключаться не будут.

Для исправления этой проблемы необходимо c компьютера зайти по FTP в интерфейс тюнера, после чего выбрать там такую директорию — usr/lib/enigma2/python/Plugins/SystemPlugins/HdmiCEC. Затем пользователю будут доступно несколько папок и файлов, из которых требуется выбрать файл plugin.py. Его требуется открыть с помощью стандартного блокнота. Далее в этом текстовом файле нужно вместо первого ноля поставить единицу, в результате должно получиться так — 1.0.0.0. Затем нужно сохранить внесенные изменения в процессе закрытия текстового файла.

Далее требуется перезагрузить устройство, после чего снова зайти в настройки HDMI CEC и проверить сохранились ли внесенные ранее изменения в «Текущем СЕС адресе». Чтобы они заработали, требуется нажать последовательно «Очищать» > «ОК».

Настройка на LG

Эта процедура предусматривает использование ПДУ. Нужно отметить, что в этих телеприемниках реализована технология CEC — Simplink.

Для изменения параметров необходимо надавить на пульте кнопку «Главное меню», после чего выбрать иконку «Настроек». Затем в появившемся меню нужно выбрать последовательно пункты «Все настройки» > «Общие» > «SIMPLINK», после чего выбрать «ВКЛ».

Для установки настроек подключения задайте клавишу «ВКЛ/ВЫКЛ». При удачном подключении телеприемник будет откликаться на поступающие сигналы включения и выключения. Если произойдет сбой и подсоединиться к ТВ автоматически не получится, то нужно воспользоваться кнопкой «INPUT».

Если вы будете прослушивать звук на периферийном устройстве, то его нужно подсоединить к соответствующему порту ТВ и включить в SIMPLINK опцию HDMI-CEC – там должно стоять «Вкл». Соединение будет возможным только в том случае, если на подключаемом аппарате имеется лого «SIMPLINK». Поэтому убедитесь, что он есть на аппаратуре.

Как подключить

Пользоваться функцией HDMI ARC просто. Для передачи видео и аудиосигнала с помощью этой технологии необходимы 3-х элемента:

• соответствующий разъем на ТВ;
• транслирующее устройство;
• шнур для синхронизации.

Один штекер шнура вставляется в соответствующий порт транслирующего сигнал аппарата, а второй конец кабеля подсоединяется к приемнику. После чего требуется только установить определенные настройки. Для этого необходимо открыть на телевизионном меню пункт «Настройки», а затем выбрать там подпункт «Звук» и Sound Output.

По умолчанию там установлен TV Speaker, поэтому нужно всего лишь выбрать прием сигнала по HDMI.

Чаще всего такое подключение используют для синхронизации телевизора и ПК. На широкоформатных телеэкранах комфортнее смотреть фильмы и онлайн видео, а также играть в различные игры.

Перед подключением требуется выключить принимающую и передающую аппаратуру, чтобы не сгорели разъемы. Также специалисты не рекомендуют использовать для такой синхронизации переходники, потому что они могут ухудшить качество аудио и видео.

Количество подключаемых устройств зависит от численности HDMI ARC портов на ТВ. Если такой разъем один, то можно будет подключить к телевизору только одно внешнее устройство. При наличии нескольких портов к нему можно подключить сразу несколько гаджетов (например, игровую приставку, ноутбук и звуковую аппаратуру).

Преимущества HDMI eARC:

• 37 Мбит / с (мегабит в секунду)
• Объемный звук без сжатия
• Подключи и играй

HDMI eARC обеспечивает максимальную пропускную способность 37 Мбит / с, что позволяет обрабатывать звук более высокого качества. Поскольку он в 37 раз быстрее, чем HDMI ARC, он может обрабатывать как несжатый объемный звук 5.1 и 7.1, так и объектные аудиоформаты, такие как Dolby Atmos и DTS: X.

С HDMI eARC обнаружение устройств происходит автоматически. Это означает, что вам не нужно листать настройки, чтобы настроить устройство отображения для обнаружения вашей звуковой системы вручную. Просто подключите порты HDMI eARC с помощью сверхскоростного кабеля HDMI 2.1, и все готово.

Какое оборудование вам нужно для HDMI eARC?

HDMI eARC требует оборудования HDMI 2.1 или выше. Это может быть редкостью, поскольку производители устройств все еще применяют протокол HDMI 2.1. Однако ожидается, что со временем это ускорится.

Во-вторых, для подключения устройств вам понадобится сверхвысокоскоростной кабель HDMI 2.1 или выше. HDMI 2.1 находится на рынке два года, поэтому вряд ли вы найдете кабель HDMI, который не является сверхвысокоскоростным HDMI 2.1, но проверьте упаковку, чтобы убедиться.

Как и в случае с HDMI ARC, вы можете использовать устройство отображения, аудио / видео ресивер или звуковую панель в качестве центрального концентратора для всех ваших устройств с HDMI eARC. Пока ваше устройство отображения и звуковая система подключены через порты HDMI eARC.

Совместим ли HDMI eARC с обратной связью с HDMI ARC?

Это зависит от того, что вы подразумеваете под обратной совместимостью. HDMI eARC имеет резервный ARC, а это означает, что если вы подключите одно устройство с HDMI eARC к другому устройству, которое его не поддерживает, устройства вместо этого вернутся к трансляции сигнала HDMI ARC.

Это означает, что ваше аудиоустройство не будет обнаружено автоматически, и вам придется инициировать цифровое рукопожатие вручную. Это также означает, что широковещательная передача будет осуществляться с максимальной пропускной способностью 1 Мбит / с, а не 37 Мбит / с, что означает отсутствие объемного звука без потерь.

Однако, если вы подключаете два устройства с поддержкой HDMI eARC с помощью кабеля HDMI 2.0 или ниже, вы можете не заставить его работать. Результаты этого неясны и могут зависеть от самих устройств, хотя маловероятно, что вы повредите свое оборудование, используя неправильный кабель HDMI, поскольку конфигурация контактов и форма штекера одинаковы.

Лучше всего, как всегда, сделать недорогое обновление до сверхвысокоскоростного кабеля HDMI 2.1 или выше.

Настройки в меню телевизора

Действия по настройке меню следует производить в «общий интерфейс».

1. Разные модели телевизоров могут иметь свои правильные пути доступа к разделу «общий интерфейс». Следует зайти в меню и отыскать один из двух пунктов: Система или Трансляция.
2. «Общий интерфейс» должен указывать на свою активность, если такого не наблюдается, тогда выполните следующие варианты.
3. Вытащите все комплектующие и заново все подсоедините. Телевизор нужно вытащить из сети, простая перезагрузка может не помочь. Проследите за правильностью действий. Карточка оператора включается в CAM-модуль, его следует включить в CI-модуль, а он уже интегрируется в Коммон Интерфейс.

Это единственный действующий способ для установки соединения с оператором телеканалов. Если по каким-то причинам доступ так и не был дан, тогда попробуйте заменить каждый из элементов на другие. Поочередно взаимозаменяем все комплектующие, вычисляем возможные неработающие составляющие. Вот наглядное видео с подключением этого модуля.

Всегда есть возможность обращения в техподдержку оператора связи за разъяснениями ситуации. Возьмите с собой все элементы и карту декодирования. Сотрудники смогут на месте проверить работоспособность. При необходимости лучше заказывать мастера с выездом на домашний адрес.

Надеюсь вы разобрались и поняли — что это такое Common Interface на вашем Smart TV и сможете воспользоваться им при необходимости.

Телевизоры стали неотъемлемой частью жизни современного человека. Они обеспечивают более комфортный отдых за просмотром любимого фильма или телевизионной передачи. Современные производители предлагают широкий ассортимент бытовой техники, среди которого наибольшую популярность набирают устройства Smart TV. Данные модели обладают особыми преимуществами и некоторыми правилами эксплуатации.

HDMI ARC – что это такое

Медийный интерфейс высокой четкости (High Definition Multimedia Interface) создан для того, чтобы сделать качественнее передачу аудио и видеосигналов без сжатия. Стандартный кабель HDMI передает и звук, имея при этом обратную совместимость. Входы и выходы такого кабеля обладают общим интерфейсом. Они похожи на USB кабель, но другой формы. За секунду по нему проходит до 5 Гигабайт.

В последних версиях медиаинтерфейса высокой четкости появилась новая функция ARC (Audio Return Channel). Как следует из названия, это обратный аудиоканал, упрощающий AV-систему. С его помощью передается звуковой сигнал с телевизора на панель звука, домашний кинотеатр и ресивер.

Система ARC может:

• управлять громкостью на звуковой панели;
• включать сразу несколько устройств.

Это можно сделать одним нажатием кнопки без программирования.

Возвратный звуковой канал действует на двух уровнях (передача сигнала от телевизора и отправка аудио из других источников). Его основные функциональные возможности:

1. ARC может выполнять управление аудио и источников внутреннего назначения. Например, приложений, которые передают потоковую передачу через интернет или тюнер HDTV.
2. Отправление из других источников HDMI звука. Телевизор в этом случае будет центральным пультом, с источниками, которые к нему подключены.
3. Возможность преобразования аналоговых источников звука (например, от VHS-проигрывателя) в цифровые. Затем сигналы отправятся на звуковую панель, домашний кинотеатр.

В этом случае не понадобится дополнять настройки, так как телевизор будет переключать сам все источники звука и видео. Система ARC создает подключение между телевизором и другими источниками звука.

Установка модуля CI

Установка и проведение подключения располагают некоторыми правилами. Чтобы избежать возникновения возможных ошибок, следует придерживаться предписанных рекомендаций.

Первым этапом является установка смарт-карты в адаптер. Следите за тем, чтобы при установке расположение карты было электронным чипом вверх. Для этого сам модуль расположите лицевой стороной к себе.

После укомплектования вставляем адаптер в слот на телевизоре. Многие производители заклеивают слот специальной защитной плёнкой, на которой указывается маркировка. Аккуратно снимаем плёнку и устанавливаем адаптер с картой

Обратите внимание, что при установке в слот модуль необходимо располагать лицевой стороной наружу. В ином случае рабочий процесс не будет запущен

С помощью нескольких простых действий модуль установлен.

Что такое HDMI

Вход HDMI в телевизоре — это интерфейс передачи сигнала. Для этого используется отдельный протокол. Аббревиатура его названия расшифровывается как «медиа интерфейс высокой плотности», или, выражаясь понятными русскому человеку словами, интерфейс телевидения высокой четкости.

Стандартный HDMI разъем на концах кабеля имеет 19 контактов. По внешнему виду он крайне похож на знакомый всем USB, только несколько шире. Одна из сторон разъема имеет скошенные грани. Они сделаны для того, чтобы пользователь всегда вставлял кабель в гнездо правильной стороной.

Возможности HDMI протокола очень высоки.

1. Сигнал передается в цифровом формате. Не требуются никакие промежуточные преобразования, нет потерь сигнала, снижено количество помех.
2. Длина линии передачи может быть как угодно значительной. Технологии изготовления кабелей HDMI позволяет наращивать ее практически до бесконечности.
3. Даже стандартный, самый дешевый провод позволяет передавать видеопоток 1080р, стандарт телевидения FullHD.
4. Скорость передачи данных составляет до 10 Гбит/с, чего с лихвой хватает даже для современных телевизоров формата разрешения 4К.

Однако возможности протокола не ограничиваются только односторонней передачей данных видео и аудио. По тому же кабелю в режиме реального времени можно организовать обмен командными кодами и данными о состоянии между подключенными устройствами.

Сегодня существует 5 версий HDMI интерфейса. Они различаются цоколевкой контактных групп, а также скоростью передачи данных. Некоторые поддерживают трансляцию Ethernet потока, доступ в интернет или контенту с подключенных в единую сеть устройств. У отдельных решений сделан упор на высокую скорость передачи данных.

Начиная с версии 1.4, кабели HDMI поддерживают технологию Audio Return Channel. Такая возможность означает, что по ним можно отправлять обратный поток. Сегодня HDMI в телевизоре — это не только вход, но и выход, к которому подключаются другие исполнительные устройства.
