Объединяем правила установки газгольдера в частном доме в систему
Модельный ряд стандартных бочек VPS с габаритными размерами
Обратите внимание: при увеличении объема диаметр сохраняется. Рассчитаем, как правильно установить газгольдер на примере VPS
Диаметр бочки всегда 1.25 м
Рассчитаем, как правильно установить газгольдер на примере VPS. Диаметр бочки всегда 1.25 м.
Если расположить резервуар боком вдоль забора с отступом 2 м, то край корпуса для отсчета сдвигается на 3.25 м. Владельца участка шириной до 20 м ждет неприятный сюрприз: при соблюдении всех правил на дом остается всего 3.75 м.
Газгольдер: схема установки
3.75 м — явно маловато для полноценного дома. А если коттедж уже готов, то на доступных 20 м выполнить монтаж по правилам не удастся. В этом случае могут подойти другие варианты автономной газификации:
- монтаж емкости за домом (если хватает места по длине территории);
- установка вертикальной модели (можно отодвинуть на максимальное расстояние по диагонали);
- использование передвижных баллонных установок и мобильных газгольдеров (не привязаны к месту).
Дополнительные «отягчающие» условия установки газгольдера на дачном участке — до жилого дома соседей тоже должно быть 10 м. Поэтому когда в 3 м от забора стоит другой коттедж — необходимо отступить не на 2, а на 7 м.
Можно разделить требования на 2 группы
- Обязательные. Соблюдайте минимальные расстояния от жилых домов, дорог и коммуникаций, подземных полостей, общественных объектов, забора соседа.
Если при аварии выяснится, что правила не соблюдены — отвечать придется по всей строгости. Сосед или владельцы дороги, детской площадки, общественного здания и т. п. вызовут для проверки пожарных инспекторов.
- Необязательные. Носят рекомендательный характер. Не закапывайте емкость слишком далеко, чтобы можно было заправляться с дороги. Не проводите установку рядом с колодцем, зоной барбекю.
Сохраните доступ к емкости на случай ремонта. Не засаживайте поверхность деревьями и кустарником. Не заливайте бетоном и не стройте наверху сарай.
Кстати
Если хотите удобно разместить газгольдер без санкций, штрафов и суда, посоветуйтесь с инженером.
Разместить без рисков
«Газ пущен. Ваш Адольф»: сложности прокладки газовых труб
Идеально, если на участке уже имеется разводка газовой трубы: в таком случае, вам придется согласовывать план прокладки труб, только для своего участка.
Процесс подключения условно можно разделить на следующие этапы:
Подача заявления в местные органы власти с приблизительным расчетом количества потребляемого газа в месяц. Если вы планируете проводить газовое отопление или пользоваться котлом, не забудьте указать это в заявлении: таким образом, есть возможность получить льготный тариф.
Пример расположения газового котла для отопления в домеИсточник teplosten24.ru
В итоге, общее время, когда вы окажитесь без газа может достигать до полугода.
Состав
Какой газ в квартирах — пропан или метан? На самом деле горючее, что подается в дома, представляет собой смесь не только этих веществ, но и целой массы дополнительных субстанций. В действительности, его основу составляет метан. Содержание этого вещества в природном топливе может составлять от 70 до 98%.
И отвечая на вопрос, какой газ в квартире, можно сказать, что помимо метана в его состав входят следующие вещества:
- пропан;
- бутан;
- сероводород;
- углекислый газ;
- пары воды.
Чтобы обезопасить такое топливо и сделать его более качественным, оптимальным для применения в бытовых целях, поставщики подвергают природное ископаемое очистке, убирают из него лишние примеси и только после этого продают потребителям.
Газовые баллоны — дешевое решение
Красный баллон с надписью «ПРОПАН» — рабочая лошадка для газовой плиты на даче. Владельцы домов до 100 кв. м иногда даже отапливаются газовыми баллонами. Они создают установки из 2-6-10 сосудов, выпаривающих газ в отопительный котел.
Баллоны «играют» в другом классе и имеют весьма условное отношение к газгольдерам. Поэтому кратко расскажем о достоинствах и недостатках этого способа газового отопления.
Как организовать отопление на баллонах
Купить газовый котел и форсунки под СУГ.
Перенастроить котел на пропан-бутан.
Купить и подключить редуктор, газобаллонное оборудование и запорную арматуру.
Выстроить в газовом шкафу батарею заправленных баллонов.
Когда выручает эконом-вариант
Нужен легкий процесс заправки. Доступны 2 простых способа: наполнить баллоны на станции или вызвать заправщика на участок. Подключаем сосуды и с помощью мыльного раствора проверяем на утечку газа. Собственно, все. Баллоны стоят в газовом шкафу и исправно работают.
Необходима дешевая установка. Никаких земляных работ и монтажа. Никаких согласований и технических условий. Нужны только газовый шкаф и газопровод в дом. Заправляете баллоны на АГЗС по рыночной цене СУГ и сами подключаете к системе.
Нет средств на подрядчиков. Более самостоятельной газификации не бывает. Баллон можно купить где угодно и подключить самому.
У вас есть дом до 100 кв. м и нет желания связываться с монтажниками. Тогда такой способ подачи газа на 100% подходит. Баллоны — дешевый вариант благодаря самостоятельной настройке отопления.
Минусы решения: заставит хозяина быть «неприхотливее»
Требует много баллонов. Минимальная газовая установка состоит из 2 подключенных сосудов. Один баллон обеспечит газом только плиту. И максимум три конфорки.
Для отопления нужно до 10 баллонов. Потребуется заложить много места и времени на заправку. Баллоны должны быть объемом минимум 50 л.
Нуждается в специальном хранении. Баллоны нежелательно ставить в доме, тем более рядом с плитой. На улице сосуды замерзнут зимой, особенно когда в них остается 20-50% газа. На дне баллона остается жидкий бутан, который перестает испаряться.
Иногда сосуды пытаются подогревать — это прямое нарушение правил безопасности. Также газовый шкаф нельзя располагать на солнечной стороне дома, чтобы СУГ не перегрелся и не разорвал емкость.
Не обеспечит мощный котел зимой. Летом 50-литровый баллон «выдает» газа на 6-7 кВт в час. Зимой такой же сосуд из уличного газового шкафа может вырабатывать только 3-4 кВт в час. Котел мощностью 30 кВт баллоны не тянут как класс.
Рассчитайте сами
Для дома площадью 100 кв. м необходимо 10 кВт в час. Для отопительного котла мощностью хотя бы 25 кВт нужна батарея из 10 баллонов по 50 л — 5 рабочих и 5 запасных. Баллоны работают «парами»: когда заканчивается газ в одном, сразу же подключается его резервный сосед.
Взрывоопасность природного газа
Какой газ в квартире – взрывоопасный или нет? Концентрация горючего для возникновения эффекта его возгорания является крайне тонкой величиной. Зависит вероятность взрыва от состава газа, уровня давления, температуры окружающей среды.
Наступить опасная ситуация может лишь в случае, если концентрация природного топлива в помещении достигнет показателя в 15% по отношению к общей воздушной массе.
Самостоятельно определить процент газа в пространстве без применения специализированного измерительного оборудования невозможно. Поэтому, ощутив характерный аромат, необходимо перекрыть подачу топлива к бытовым приборам
Также крайне важно обесточить устройства, в работе которых используются электрические импульсы. Касается это не только бытовой техники, но также приборов, которые функционируют от аккумуляторов, батареек
Как показывает практика, при концентрации газа в помещении на уровне 15% от общего количества воздуха, его возгорание может наступить даже от работы мобильного телефона либо ноутбука.
При появлении запаха газа, необходимо незамедлительно открыть все двери и окна в помещении. Проветривание жилья позволит снизить вероятность возникновения взрыва до приезда аварийной службы.
Чем природный газ отличается от сжиженного, а пропан от метана
Достаточно используемым на сегодняшний день является природный газ (метан). Он может добываться традиционным методом (разработкой месторождения) и путем переработки отходов органики (так называемый биогаз). По трубопроводу метан поступает сразу к гражданам в дом.
Наибольшее распространение в настоящее время имеет сжиженный газ (пропан-бутановая смесь). Его хранение осуществляется в баллонах и резервуарах, при давлении 16 атмосфер. Жильцы домов без системы центрального газоснабжения приобретают баллоны с метаном весом до 40 кг, с вместимостью до 50-80 л.
В дома, подключенные к системе газоснабжения, сжиженное топливо поступает из подземных емкостей.
В зависимости от времени года, потребителям подается разный газ. Он отличается по своему составу. Это объясняется температурой испарения различных его составляющих.
Топ-5 газгольдеров для частного дома
Разберем подробнее, какие производители газовых емкостей завоевали наибольшее доверие и чья продукция имеет высокое качество и длительный срок службы.
VPS
Чешская компания-производитель. Начало деятельности – 1953 год. Специализация — работа с любыми видами технологий, которые используют сжиженный углеводородный газ. На российском рынке компания с 2002 году.
Фото: газовые ёмкости «VPS»
В ассортименте горизонтальные резервуары объемом от 2700 до 10000 л, что позволяет обслуживать котлы при мощности от 25 до 85 кВт.
Сверху стальной корпус покрыт защитной эпоксидной пленкой. Рабочий диапазон температур газгольдера составляет от -40 до +40 градусов.
В производство запущены цистерны с двумя типами горловин:
- 80 см – суровый климат;
- 60 см – для более мягких, европейских условий эксплуатации.
Длина патрубков достигает 50 см.
Вся продукция соответствует европейским нормативам качества, имеет сертификат качества и паспорт изделия с русским переводом. Средняя цена на газгольдеры VRS – от 290000 рублей и выше.
«Медведь» (Россия)
Отечественная компания, которая считается одной из лучших на российском рынке газгольдеров. Производственные мощности расположены в Клину, Московской области. Осуществляют доставку во все регионы страны. Продукция всегда есть на складе. Ассортимент включает более 10 моделей резервуаров разного объема с возможностью как наземной, так и подземной установки. Есть в наличии и мобильные газгольдеры.
Фото: газгольдеры «Медведь»
Для изготовления применяется сталь 09Г2С. Минимальная толщина 5 мм. Дно резервуара производится с использованием технологии горячего штампа. Запорная арматура немецкого производителя GOK. Перед покраской все емкости обрабатывают дробеструйным способом, чтобы убрать шероховатости. Комплектуется изделие патрубками длиной до 65 см. Срок службы газгольдера по паспорту – 35 лет. Соответствует ГОСТ 8713-79. Весь ассортимент имеет сертификаты качества с полноценным гарантийным обслуживанием.

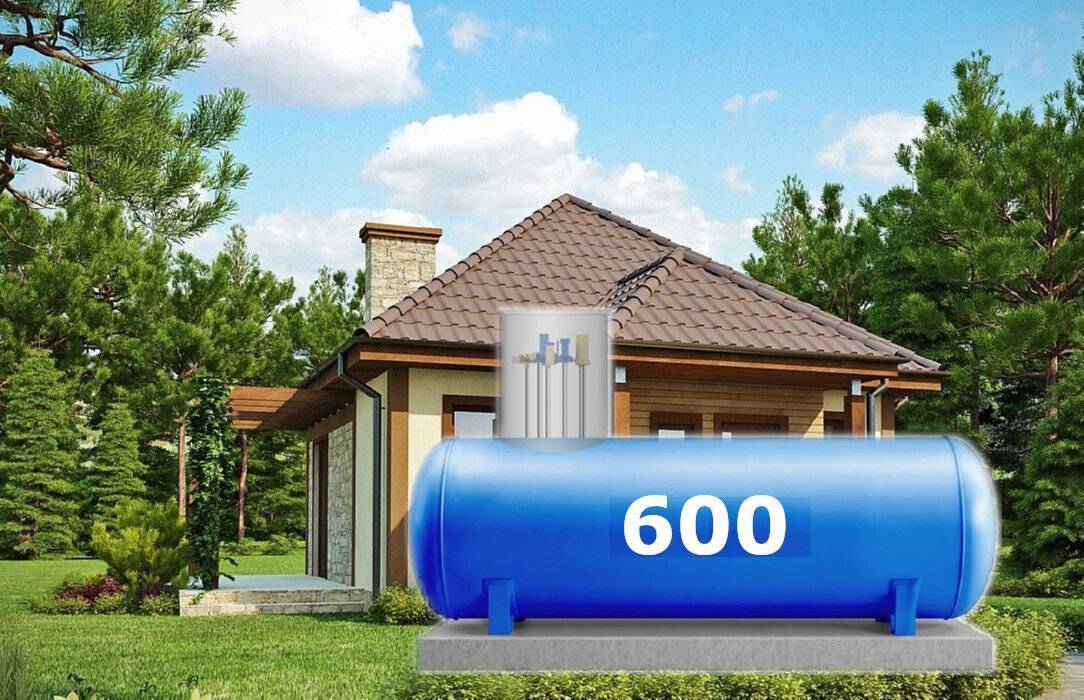

Емкость в 600 л обойдется примерно в 60000 рублей, в 5700 л – 210000 рублей.
«Шельф» (Россия)
Российская компания существует уже 14 лет. Производственные мощности находятся в Ростове-на-Дону. Компания делает емкости, в которых можно хранить сжиженный углеводородный газ.
Фото: газовая станция «Shelf»
Для бытовых целей производится 7 типов цистерн объемом 2700–10000 л.
Срок службы по паспорту – от 20 лет. Материал корпуса – низкоуглеродистая сталь со специальными легирующими добавками. Сверху нанесено полимерное антикоррозийное покрытие. Высота патрубков – 50 см. Продукция компания хорошо показала себя даже при эксплуатации в суровых климатических условиях.
Цены на их газовые цистерны – 170000–390000 рублей.
FAS
Совместное производство России и Германии. Компания на рынке уже 10 лет. Объем выпускаемых резервуаров – 2700–20000 л. Материал – сталь типа 09Г2С. Минимальная толщина металла – 6,6 мм.
Фото: резервуары для газа «FAS»
Запорная арматура от компании REGO. Защитное покрытие корпуса – Permacor. Срок эксплуатации по паспорту – 30 лет. Весь ассортимент соответствует действующим нормативам качества. Цены колеблются в зависимости от типа, объема, комплектации и в среднем составляют 250000–850000 рублей.
Dages
Это российско-немецкая компания, хотя производственные мощности сосредоточены в Чехии. В России компания известна уже больше 10 лет.
Фото: газгольдеры от российско-немецкой компании «Dages»
Выпускает емкости объемом 2700–10000 л.
Газгольдеры рассчитаны больше на промышленные масштабы. Для бытового применения количество моделей ограничено.
Модель типа «Росстандарт-1» подходит для местностей с высоким уровнем грунтовых вод. Корпус покрыт полимерно-эпоксидным защитным слоем.
Заявленный срок эксплуатации – 30 лет.
Их продукция стоит примерно 200000–380000 рублей.
Плюсы и минусы использования
Использование газгольдера для автономного отопления обеспечивает владельцу загородного жилья такие преимущества:
- позволяет пользоваться основными благами цивилизации даже на большом расстоянии от населённых пунктов – отопление и подогрев воды;
- приемлемая стоимость отопления;
- экологичность – отсутствие выбросов вредных веществ, характерных для твердотопливного и жидкотопливного отопления;
- безопасность – соблюдая при установке газгольдера в частном доме требования нормативных документов и правил, риск самовозгорания при эксплуатации сводится к нулю.
Обслуживание газгольдера и трубопроводов не требует больших расходов, эксплуатационный срок установки превышает 20 лет. Так что покупка и установка газгольдера – оправданное вложение денег.
Отопление сжиженным газом – неплохой выбор, если нет магистрального газопровода
При всех преимуществах есть недостатки газгольдера. О них также следует знать владельцу дома. К минусам относят:
- Серьёзную стоимость техники, на которую придётся потратить не меньше 100 тыс. руб. Есть возможность сэкономить – купить б/у установку, но есть риск купить резервуар с почти израсходованным ресурсом, а это – вероятность утечки газа и серьезный ремонт, который может вылиться в немалую сумму.
- При заполнении газгольдера газом, единовременно требуется солидная сумма. Желание сэкономить ведет к покупке топлива у непроверенных поставщиков, качество газа которых либо не контролируется совсем, либо контролируется очень редко.
- Заправка некачественным газом, зимой приводит к замерзанию оборудования. Ситуация неприятная, но решаемая – необходим обогрев редуктора газгольдера. Но, во время проблем, может разморозиться система отопления. Так что лучше покупать сжиженный газ только у тех поставщиков, к которым есть доверие.
К минусам относится также постоянное повышение цен на энергоносители, что заставляет задуматься, выгоден ли газгольдер в частном доме или стоит отдать предпочтение другим видам теплоснабжения. С другой стороны, отопление с помощью газа по-прежнему остаётся самым экономически эффективным. Выбор – газгольдер или электричество – чаще всего делается в пользу первого варианта.
Что представляет собой газгольдер
Газгольдер — это емкость, которая позволяет хранить сжиженный газ, а также обеспечивать постоянное давление внутри конструкции. Может иметь горизонтальное или вертикальное исполнение. Стоит заметить, что такие устройства начали использоваться для оборудования автономного газоснабжения достаточно недавно, до этого их устанавливали только на производствах.
На сегодняшний день, газгольдеры можно легко устанавливать на дачных участках для автономной газификации жилых домов и коттеджей.
Изготавливается емкость для газа из высокопрочных материалов, что позволяет ему выдерживать давление. Кроме того, такие емкости устойчивы к коррозии и могут выдерживать минусовую температуру под землей. Эти качества обуславливают долговечность газгольдера.
Газгольдер в российских реалиях
Климат нашей родины вносит свои коррективы. При том весьма значительные. Если для дачи где-нибудь на юге России подойдёт установка наземного вертикального бака, то в районе Москвы и, тем более, Санкт-Петербурга лучше задуматься о подземной установке. В свою очередь это значит, что нужен газгольдер с высокими патрубками или горловиной, чтобы в ответственные системы не попала талая весенняя вода, а сам газ находился ниже уровня промерзания грунта. Стенки цистерны должны выдерживать сезонные движения почв. Антикоррозийная оболочка должна выдержать возможные паводки и высокие уровни грунтовых вод.
Ещё одно, на что стоит обратить внимание, работы систем в холоде при прокладке трубы на открытом воздухе или на глубине промерзание грунта – сжижающийся бутан. Сконденсировавшийся на стенках переохлаждённых труб, он может стать причиной закупорки
После этого придётся продувать в срочном порядке весь газопровод. Во избежание таких неприятностей необходимо установить конденсатосборник. Он соберёт капли сжиженного газа, которые испарятся обратно с приходом тепла.
Расчет расхода газа в год из газгольдера
Рассчитать потребление газа в год и на месяц можно при помощи формулы V=Q/(q х n), где:
- V – объем СУГ;
- Q – потери тепла;
- q – минимальное удельное значение теплоты сгорания топлива;
- n – КПД общей системы газоснабжения.
Для получения достоверных данных нужно знать КПД отопительного котла и проводить расчет, выражая объем пропана и бутана в литрах. В среднем суточное потребление газа составит 978 л, за год это количество не превысит 3488 л.
Расход газа на 100 м2
Чтобы определить расходы топлива с учетом размеров помещения, в первую очередь необходимо узнать средние затраты на газ. После значение площади делят на 10, если речь идет о 100 м2. Это условие учитывают, выбирая газгольдер и рассчитывая на сколько хватает одной заправки.
Преимущества газгольдера
Если вы видите, что проблем с оформлением пакета документов на обслуживание не избежать, воспользуйтесь самым быстрым и надежным способом – установите газгольдер. Сроки монтажа вас приятно порадуют – установка «под ключ» занимает всего пару дней.
Автономное газоснабжение – газгольдерная система занимает не больше двух дней на монтаж и установкуИсточник rosavtonomgaz.ru
В комплект уже входят все датчики, автоматика для осуществления дистанционного контроля, клапана, цистерна газгольдера, трубы. Главным преимуществом является отсутствие разрешений на раскопки и установку оборудования, а это значит, что по факту вы избегаете ненужной бумажной волокиты.
Из минусов можно отметить только необходимость тщательного подбора места для обсадки оборудования: оно должно быть вдалеке от колодцев, жилого дома и проезжей части.
Выгода автономного варианта в процессе эксплуатации очевидна: наличие собственной газовой базы, позволит вам сэкономить порядка 70 тыс рублей в год, для коттеджа метражом 150 м².
Видео описание
Видеоролик с экспертным заключением, чем выгодней отапливать загородный дом и преимуществах автономной газификации:
Заключение
Безусловно, установка газгольдера стоит немалых денег, однако, если вы обладатель огромного коттеджа, который необходимо качественно отапливать зимой и к тому же, имеете семью, навряд ли у вас будет много свободного времени, чтобы тратить его на походы по кабинетам.
Наличие в доме такой роскоши, как газ, позволит соседям почувствовать ваше моральное преобладание над другими особями человеческого вида, что несомненно скажется на их моральном облике и поспособствует социальному разложению, как личностей.
Цвет пламени в конфорках
Оттенок пламени в котелке или на плитке может варьироваться. Определяется он качеством поступающей в жилище смеси, и по нему можно оценить сбалансированность ее состава. Хорошее топливо характеризуется равномерным спокойным горением и насыщенным голубым оттенком пламени. В этом случае можно сказать, что при сгорании выделяется мало вредных соединений и максимум теплоты.
Когда в огне видны язычки теплых цветов, это указывает на диспропорции компонентов или низкое качество смеси. Такой энергоноситель сгорает не полностью, при этом выделяется угарный газ. Проблема может крыться в том, что горелка загрязнена пылевыми и сажевыми скоплениями, либо в дефиците или избытке поступления воздушных масс. Иногда по трубам поступает недостаточно плотный газ, не дающий достаточного нагревания.
О чем скажет цвет пламени конфорок
Если горение газа сопровождается появлением ярко-желтых либо красных языков, то это будет свидетельствовать об избытке воздуха и прочих вредных компонентов. Топливо с лишними примесями характеризуется пониженной производительностью тепла, что увеличивает его расход и сумму к оплате за потребленные ресурсы. Использование газа с примесями является опасным для дома. Может укорачивать период эксплуатации оборудования.
Газ в жилых домах должен иметь равномерный голубой цвет, что говорит о качестве топлива.
Каких видов бывают
В зависимости от объема емкости, способа монтажа, устройства делятся на несколько типов. Разберем подробнее особенности и отличия каждой из установок.
Мобильные
Мобильный газгольдер – малогабаритная передвижная установка. Удобен для домовладений, которые используются сезонно, типа дач. На время зимы их можно убирать на хранение до следующего лета. Для размещения на участке не нужно много места. Не придется арендовать спецтехнику для его подключения. Объем резервуара в среднем от 500 до 600 л. Дешевле любого стационарного. Хоть установка и небольшая, но использовать ее без полученного разрешения газовой службы, как и пробовать подключать самому запрещено.
Цистерна оснащена защитной автоматикой, которая контролирует уровень подачи газа в дом и в случае аварии прекратит подачу.
Вертикальные
Занимает мало места. По виду напоминает металлический бидон.
Допустимо размещать на участке и при большом потреблении газа, подобрав емкость соответствующих размеров, но в таком случае резервуар оснащается специальными испарителями, которые отвечают за поддержку рабочего давления при подаче и распределении газа. Кроме того, большие вертикальные емкости для частного сектора проектируются с целью подземного монтажа, а это увеличивает стоимость работ в несколько раз.
Применяются вертикальные резервуары и в промышленных масштабах. К примеру, РВС-1000 используют для хранение больших объемов воды и нефтепродуктов.
Горизонтальные
Имеется в виду, что в горизонтальной емкости объем воздушно-газовой смеси обеспечивает рабочее давление даже в условиях повышенного потребления. Необходимый уровень испарения достигается естественным путем без установки дополнительных приборов. То есть газовая установка горизонтального типа выйдет дешевле других и будет работать с нужным уровнем давления даже в сильные морозы.
Единственный минус – потребуется много места на приусадебном участке, чтобы вырыть котлован под такую емкость.
Наземные
Уже из названия ясно, что цистерну устанавливают на поверхности земли. Для частного применения это лучше, потому что:
- проще обслуживать;
- легче обнаружить поломку, следы коррозии;
- удобно контролировать работу оборудования;
- проще закачивать газ в цистерну.
Но есть два существенных недостатка – зимой падает способность к испарению, и потребуется обеспечить выполнение всех мер безопасности при установке газового хранилища.
На резервуар не должны падать прямые солнечные лучи. Хоть корпус бочки считается устойчивым к высоким температурам, но лучше разместить емкость в тени.
В промышленных масштабах наземные газгольдерные станции применяются на АГЗС классического типа.
Плюс установки – отсутствие земляных работ
Минус – необходима большая площадь для размещения. Рабочий диапазон температур составляет от -40 градусов до +40 градусов.
Подземные
С точки зрения безопасности подземное размещение гораздо надежнее.
Минимальная глубина установки – от 60 см. При этом, независимо от объема резервуарного газового хранилища, сверху будет видна только горловина с крышкой. Оставшаяся часть корпуса засыпается землей и по ней можно ходить или высаживать там цветы. Ландшафт участка не портится и выглядит аккуратно и красиво. К горловине подключается заправочный узел, и по трубам в дом поступает газ.
Срок службы достигает 50 лет.
Минус подземного газгольдера – большой объем земляных работ, аренда услуг спецтехники, что влечет дополнительные затраты.
На АГЗС подземные конструкции служат хранилищами пропан-бутана. размещаются ниже уровня промерзания почвы. Поверхность цистерны покрыта специальной защитой от коррозии. Выше уровня земли будет видна горловина с газовой арматурой, клапанами, манометром и прочими элементами.
