Регулировка двигателя центробежного вентилятора
В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.
Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.
Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.
Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

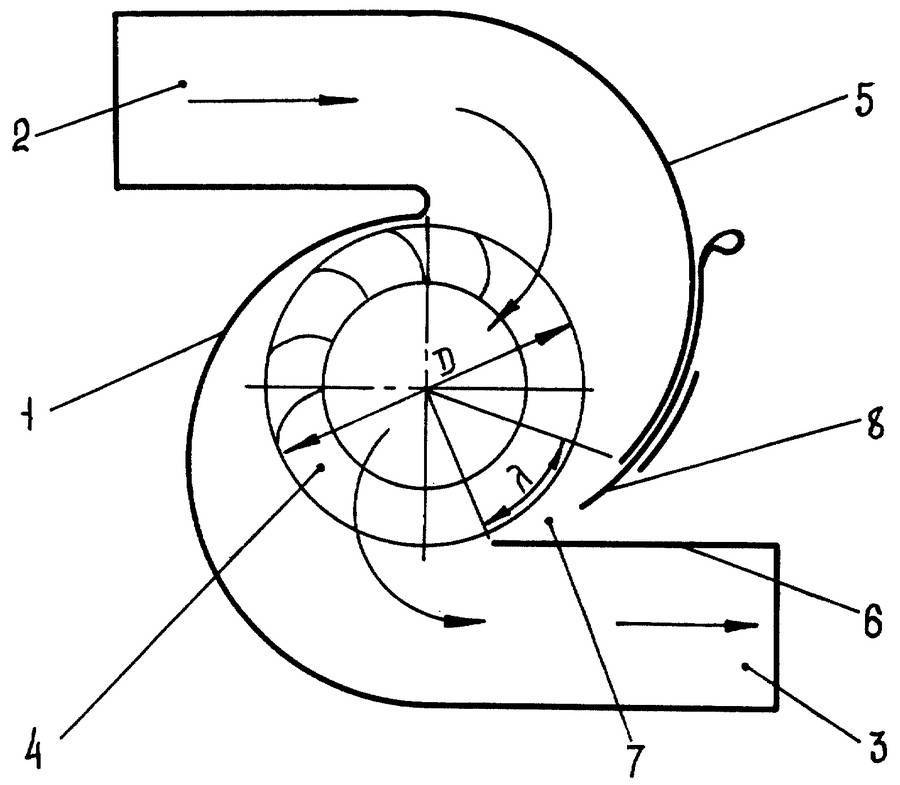

Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент; Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование; Улитка представляет собой корпус, выполненный в виде спирали; Задача корпуса — выполнять задачи воздушного канала; Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования; Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо; Этот радиальный элемент оборудования соединяется с силовой установкой; Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область; Входной патрубок конструкции служит для поступления воздуха или другой среды; За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает; Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения; Движение лопастей вентилятора улитки зависит от конструкции оборудования

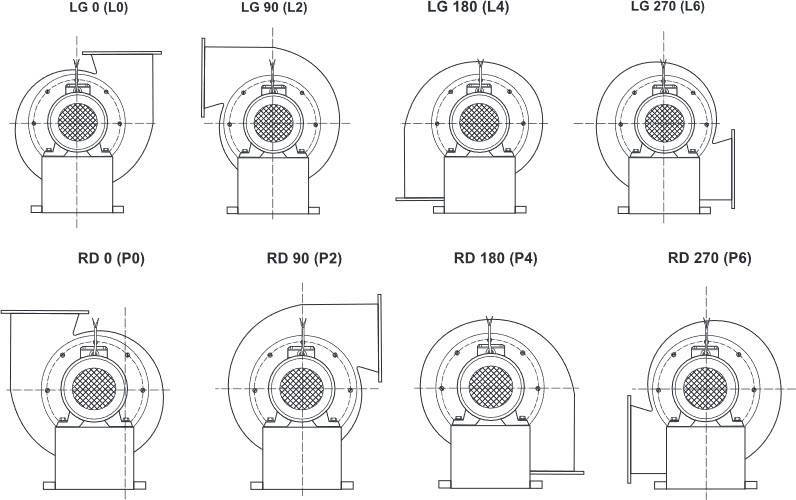

Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот; При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны
Создаваемые потоки воздуха
Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки
- Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
- Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
- Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.
Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.
Типы промышленных вентиляторов
На сегодня имеется несколько типов промышленных вентиляторов, в различных исполнениях и с разными характеристиками. Подобное разнообразие конструкций позволяет максимально широко применять вентиляционную технику на производстве.
По своему конструктивному устройству и способу монтажа промышленные вентиляционные механизмы бывают:

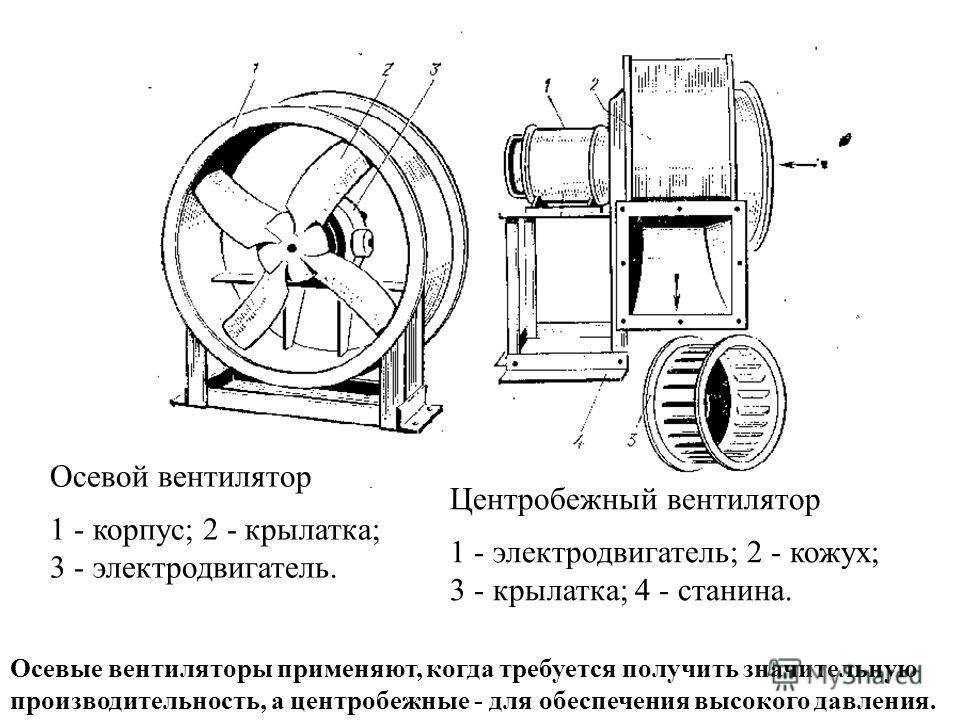

- Осевые, или аксиальные. Предназначаются для настенной установки, и удаляют загрязненный дымом и пылью воздух напрямую из помещения наружу, через технологическое отверстие в стене. Состоят они из вращающегося колеса, снабженного лопастями, которое помещается в круглый металлический кожух, играющий одновременно роль корпуса. Используются модели осевой конструкции на любом производстве, и отличаются небольшой массой и низким уровнем шума.
Настенные. Позволяют поддерживать в производственном помещении комфортную температуру, в зависимости от необходимости создавая приток теплого или прохладного воздуха извне. Также очищают воздух в цехах от посторонних примесей – дыма, пыли, газов. Размещаются на стенах и могут подключаться к системам вентиляционных коробов.
Напольный. Относится к передвижным устройствам, которые по мере необходимости можно переставлять в различные места цеха, а при ненадобности вообще убирать из помещения. Для изменения направления потока воздуха, могут снабжаться устройствами для изменения угла наклона рабочего колеса с лопастями. Габаритные модели для удобства передвижения снабжаются колесами и ручками.
Оконные. Предназначаются для монтажа в оконных проемах и форточках. По конструкции и принципу действия аналогичны классическим осевым моделям, но отличаются компактными габаритами и уменьшенной массой. Удаление загрязненного воздуха производится напрямую, через оконный проем, без применения дополнительных воздуховодных рукавов.
- Радиальные, или центробежные. Предназначаются для удаления дыма из горячих цехов на металлургических производствах, в котельных и на угольно-мазутных ТЭЦ. Имеют большие размеры, повышенную мощность и КПД. На производстве подобные модели часто именуются «улитками» за характерную форму закрытого металлического кожуха.
По методу применения промышленные вентиляционные устройства бывают следующих видов:
Канальные. Наиболее распространённая модель, используемая в комплексе с воздуховодами. Предназначается для очистки и кондиционировании воздуха.
- Вытяжные. Является частью общей принудительной приточно-вытяжной вентиляционной системы. Обеспечивает приток внутрь здания больших объемов свежего воздуха.
- Потолочные. Применяются в помещениях с высокими потолками, и крепятся в самом верху. При этом лопасти направлены вертикально вниз, направляя поток воздуха к полу. Цель подобных механизмов – выравнивание температуры по всему объёму цеха, так как обычно теплый воздух поднимается вверх, а холодный скапливается внизу помещения.
По эксплуатационным условиям, на которые рассчитана данная техника, вентиляторы подразделяются на:
- Стандартные. Рассчитаны на диапазон рабочих температур перекачиваемого воздуха не выше 80°С.
- Коррозийноустойчивые. Изготавливаются с использованием нержавеющих материалов, и предназначаются для установки в помещениях с повышенной влажностью воздуха.
- Термоустойчивые. Предназначены такие вентиляторы для работы в горячих цехах, где температура воздуха во внутренних помещениях превышает 80°С.
- Взрывобезопасные. Такие конструкции применяются в цехах с высоким содержанием в воздухе мелкой пыли или огнеопасных газов и паров – на нефтеперерабатывающих заводах, мукомольных и деревообрабатывающих фабриках, предприятиях газовой и химической промышленности. Отличаются изолированностью электрических контактов от окружающего воздуха, что исключает образование при работе искры.
- Пылеудаляющие. Созданы для очистки воздуха, содержащего большое количество пыли и прочих механических примесей: св. 100 мг/м3.
Кроме того, существует много иных подразделений по модификациям: по типу потребляемого электричества, по особенностям привода и т.д.
Расчет мощности
Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.
По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.
Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

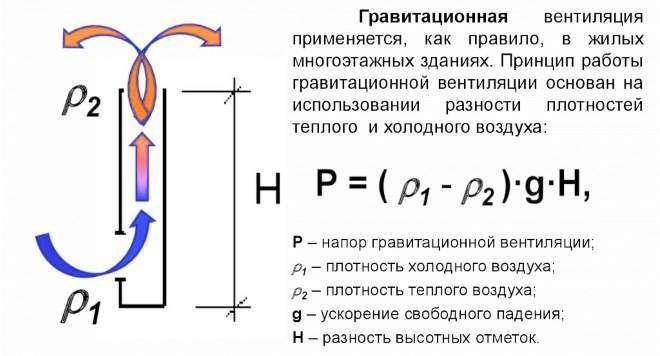

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.
Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.
На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.
В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.
Используемые электродвигатели
Промышленная вытяжка улитка оснащается электродвигателями со взрывозащищенным исполнением, прочными корпусами и крышками. Чаще всего в качестве привода используются асинхронные механизмы, имеющие фиксированную частоту вращения. Такой агрегат быстро выходит на максимальные показатели производительности, отличается надежностью и долговечностью. К недостаткам асинхронных электродвигателей принято относить невозможность регулировки частоты вращения рабочего вала, что несколько ограничивает возможности использования такой техники.
Наличие у электродвигателя диммирования и автоматического блока управления позволяет регулировать скорость вращения, существенно расширяя функциональные возможности применения вентиляторов улитка. Недостатком использования таких двигателей с регулировкой скорости вращения является их высокая стоимость, а также снижение надежности агрегатов, у которых часто из строя выходит электроника, управляющая работой привода.
