Чем отличается УЗО от дифференциального автомата и что лучше использовать?

Что поставить: дифавтомат или УЗО

Ниже мы коротко расскажем, что из себя представляют оба устройства, а также выясним, УЗО или дифавтомат, что из них выбрать. А пока лучше остановимся на основных параметрах выбора, которые часто выступают в качестве ограничений. Это и цена устройства, неудобство подключения и конечно размеры щитка, куда вы будете устанавливать прибор.

Но главным критерием все же является цель: для чего устанавливается тот или иной аппарат. В частности, для обеспечения безопасности одного потребителя и одной линии смело берите дифавтомат.

При этом нужно помнить, что в щитке нужно будет предусмотреть довольно много места для дополнительной защиты. Как известно, для УЗО нужно также устанавливать автоматический выключатель, т.к. оно не имеет встроенной защиты от сверхтоков. Выходит, что для автомата требуется одно модуль-место, а для УЗО — три (сам модуль в два раза толще). То же самое касается подключения отходящих линий, количество которых также зависит от количества групп розеток.

В настоящее время в продаже уже можно найти одномодульные дифавтоматы, которые по выполняемым функциям идентичны обычным АВДТ: они имеют и УЗО, и автомат.

Но у АВДТ есть особенность при подключении, т.к. подразумевает использование таких дополнительных и весьма дорогих инструментов, как пресс клещи, стрипперы и другие инструменты, которые позволят сократить время монтажа.

Здесь вариант «УЗО + автомат» выглядит более бюджетным и удобным.

В общем то, после этой информации становится понятно, что лучше при выборе дифавтомат или узо.

Монтаж.

Далее, монтаж дифавтоматов выполнить проще, чем монтаж УЗО+автомата. Дифавтомат имеет две входные клеммы, к которым подключается ноль и фаза со стороны питания, и две выходные для подключения нуля и фазы к нагрузке.

Установка и расключение УЗО и автоматического выключателя происходит немного сложнее, поскольку фазный провод дополнительно проходит через клеммы автомата.

Использование дифавтоматов вместо связки УЗО+автомат упрощает монтаж и уменьшает вероятность возникновения ошибок при подключении, по сравнению с подключением УЗО и автоматического выключателя. При большом количестве групп упрощение подключения ощущается еще больше.

Характеристики.

Хочу отметить о равнозначности предполагаемой замены УЗО и автоматического выключателя на дифавтомат

Изучая типы и основные характеристики УЗО, я не раз обращал внимание, что по конструктивному исполнению УЗО бывают электромеханические и электронные. Это принципиальный момент. Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики

Если вы не в курсе, тогда подробно прочитайте статью УЗО основные характеристики.

Дело в том, что эти типы УЗО по разному ведут себя при аварийных режимах работы электрической сети, в частности при обрыве нулевого провода со стороны питающей линии.

К чему я веду? А к тому, что в состав дифавтомата входит модуль дифференциальной защиты (т.е. часть дифа — это УЗО) и все выше сказанное в полной мере относится и к дифавтоматам.

И очень часто бывает так, что вместо электромеханического УЗО, которое при обрыве нуля работоспособно и выполняет свою защитную функцию, устанавливается дифавтомат с электронным модулем дифференциальной защиты, который при обрыве нуля не работоспособен, поскольку содержит в своей конструкции электронный блок, питающийся от электросети. К тому же электронные УЗО и дифавтоматы дешевле электромеханических.

Многие покупая УЗО или дифавтомат об этом даже не задумываются, причем продавцы в магазине порой тоже не могут дать внятный ответ, какого типа они продают устройство. Рекомендую прежде, чем отправляться за покупкой в магазин, внимательно изучить статью Как проверить тип УЗО?

Также многие современные электроприборы имеют сложные схемы управления, которые в случае пробоя изоляции помимо синусоидальных токов утечки, могут создавать и пульсирующие токи утечки постоянного тока. В таких ситуациях желательно использовать дифференциальную защиту типа А, а не широко распространенный тип АС. Устройства типа А стоят дороже и их сложнее приобрести.

Это также необходимо учитывать при замене УЗО на дифавтомат. Если у вас стоит автомат и электромеханическое УЗО типа А, а вы производите замену на дифавтомат с электронным модулем диф. защиты типа АС — замена, как минимум, не равнозначная.

Поэтому при замене связки УЗО+автомат на дифавтомат необходимо учитывать основные характеристики и тип устройств для равнозначной замены.

Порядок подключения

Важно помнить, что все работы с УЗО в электрощите выполняются при отключенном напряжении. Процесс монтажа можно разбить на 5 шагов:

1. подготовка распределительного щита;
2. разметка щита для установки всех элементов электросхемы;
3. установка счетчика электроэнергии;
4. установка автоматических выключателей;
5. монтаж нулевых клемм;
6. монтаж УЗО;
7. подключение потребителей электроэнергии в сеть УЗО.

В процессе монтажа часто встречаются ошибки. Самые распространенные из них:

1. Неверно выбранные типы элементов. Грубейшая ошибка – номинал входных автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
2. Установка устройства перед счетчиком. По причине наличия в УЗО немаленького магнитопровода показания счетчика не будут верными и представитель электросбытовой компании не примет такую конструкцию в эксплуатацию;
3. Несоответствие схеме подключения нейтральных полюсов;
4. Включение нейтралей по параллельной схеме;
5. Ошибочное подключение защитного заземления к нейтрали.

Читать также: Для чего нужен мегаомметр

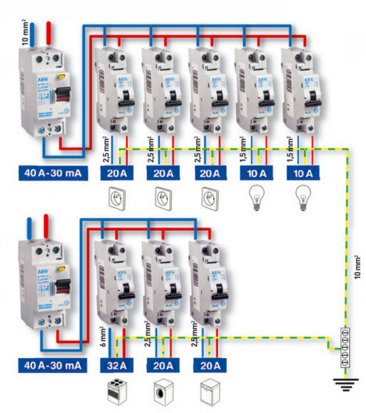

Схема подключения «вводной автомат»

В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.

Первым в цепи установлен центральный автоматический выключатель. За ним включен счетчик электроэнергии и только после него идет УЗО. По известным правилам номинал УЗО превышает номиналы автоматических выключателей нагрузки на порядок

При подобной схеме важно обеспечить правильное подключение нулевого и фазного проводов

Достоинством такой схемы следует считать:

1. наличие только одного дорогостоящего УЗО;
2. небольшой объем рабочего пространства, который занимает одно устройство.

Недостатком схемы является:

1. трудности в поиске неисправности проводки;
2. сложность подбора параметров под имеющихся потребителей.

Недостатки этой схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.

Подключение к трехфазной сети с заземлением по схеме «отдельный автомат»

Электрическая схема крупного жилого объекта подразумевает наличие разнообразных потребителей энергии. Для таких приборов как мощный холодильник, стиральная машина, духовой шкаф, требуется отдельное УЗО. Это необходимо для защиты конкретного прибора и сохранения работоспособности других, не связанных с ним.

Преимущества схемы «отдельный автомат»:

1. удобство поиска утечки в цепи, поскольку плечи цепи имеют индивидуальные устройства.
2. возможность подключать потребители гораздо большей мощности;
3. эта схема обеспечивает самый высокий уровень защиты.

Недостатки схемы «отдельный автомат»:

1. высокая цена из-за большого количества блоков;
2. значительный объем, занимаемый схемой;
3. невозможность постройки такой цепи без наличия трехфазного питания.

Схема питания от однофазного источника по функционалу практически равна предыдущей схеме. В ней можно отказаться от селективного УЗО и этим сократить стоимость, но нагрузочная способность этой сети будет гораздо меньше.

Схема подключения УЗО к трехфазной сети

Причины аварийных ситуаций

• Короткое замыкание – увеличение силы тока из-за соприкосновения токоведущих частей с разными потенциалами. Такое соприкосновение может возникнуть в результате нарушения изоляции кабелей, поломки электроприборов, неправильного подключения оборудования, механического повреждения проводки.
• Перегрузка сети – она наступает из-за одновременного подключения нескольких приборов с высокой мощностью. Если проводка и автоматы не рассчитаны на нужный ампераж, происходит отключение.
• Появление тока утечки – электрический ток начинает течь не только по проводам, но и по поверхностям, контактирующим с проводкой. Это происходит в результате некачественной изоляции или разрушения оплеток кабелей.
• Ошибка монтажа – если разводка электрики выполнена неправильно или с дефектами, аварийная ситуация может возникнуть в любо момент.

Характеристики

Несомненно, традиционное УЗО, дополненное автоматом, относится к категории проверенных временем, но малоэффективных защитных приборов.

Дифференциальный автомат является устройством универсальным, поэтому при его срабатывании невозможно определиться с причинами отключения (утечка, короткое замыкание, перегрузка).

Однако, неоспоримым плюсом такого изделия, является удобство проведения самостоятельных монтажных работ, меньшее количество соединений и высокая надежность схемы.

Согласно характеристикам, дифавтоматы обладают одновременно несколькими степенями защиты, включая короткое замыкание, перегрузки и поражение током, что делает такие приборы наиболее востребованными для установки в электросетях.

Отличия УЗО от дифавтомата

Итак, посмотрим, чем же отличаются УЗО и дифавтоматы.

Функциональность

С этим вроде бы всё ясно: УЗО защищает только от утечки тока, а дифавтомат — и от утечки, и от превышения силы тока сверх допустимой (перегрузка или короткое замыкание).

Внешний вид

Более интересный вопрос — как отличить один прибор от другого визуально? Оба они довольно похожи, в частности, и тот и другой имеют кнопку «TEST» (проверка работоспособности модуля УЗО). Размеры также, скорее всего, ни о чём не скажут: если раньше дифавтоматы всегда были больше УЗО, то сегодня они либо имеют те же габариты, либо даже являются более компактными. К примеру, УЗО серии ВД1–63 и дифавтомат серии АВДТ32 бюджетного российского производителя — компании IEK — выглядят практически одинаково.

Современные модели УЗО и дифавтоматов одного производителя выглядят очень похоже

Что ж, давайте присмотримся повнимательнее.

Название

В первую очередь, разумеется, следует посмотреть на название, если, конечно, оно прописано на корпусе. На УЗО могут написать «УЗО» или «Выключатель дифференциального тока», но чаще всего изображают аббревиатуру «ВД» — выключатель дифференциальный.

Большинство производителей начинают маркировку своих устройств защитного отключения буквами «ВД»

Полное название дифавтомата звучит так: автоматический выключатель, управляемый дифференциальным током. Соответственно, на корпус подобного прибора обычно наносится аббревиатура «АВДТ».

На дифавтоматы обычно наносится аббревиатура «АВДТ»

Схема на корпусе

Этот идентификатор является универсальным, так как помогает разобраться даже в том случае, если название написано на иностранном языке либо вовсе отсутствует. На каждом приборе схематично отображается его устройство, так что при наличии некоторого опыта распознать его не составит труда:

1. УЗО — схема аппарата будет зависеть от его разновидности. На самом простом, электромеханическом УЗО пользователь увидит минимальный набор компонентов: овальный элемент обозначает самую важную часть — дифференциальный трансформатор. Отображается и подключение кнопки «TEST».
2. У электронного УЗО на схеме будет видно дополнительный элемент — плату усилителя, которая обычно обозначается треугольником. Как видно, к усилителю подведено питание.
3. На корпусе дифавтомата будет изображён один из вариантов схемы УЗО, а в дополнение к нему — обмотки расцепителя.

Схема на корпусе дифавтомата включает в себя дифференциальный трансформатор, кнопку «ТЕСТ» и расцепители — электромагнитный и тепловой

Маркировка (номинальный ток)

Номинальный ток — это максимальная сила тока, которую прибор может пропускать через себя длительное время. Эта характеристика обязательно указывается на каждом приборе, но несколько по-разному:

• на УЗО пишут только число, например, «16 А»;
• на дифавтомате перед числом стоит литера, например, «С16 А».

Буква перед значением номинального тока на корпусе дифавтомата обозначает характеристику (отключающую способность) его расцепителей. На бытовых моделях обычно можно видеть литеры «В» (для цепей без индуктивной нагрузки, как правило, осветительных), «С» и «D» (могут выдерживать пусковые токи, характерные для сетей с подключёнными электродвигателями).

Бывают также дифавтоматы с буквами «А» (для сетей с большой длиной проводников), «К» (применяются, если почти вся нагрузка — 80% — является индуктивной) и «Z» (для слаботочных сетей, где недопустимы даже кратковременные перегрузки). В основном они используются в промышленности.

Чем отличается УЗО от дифференциального автомата?

Самая распространенная, до недавнего времени, схема защиты электрических сетей была установка автоматических выключателей. Правила работы, которых основываются на отключении подачи электроэнергии при появлении короткого замыкания или при перегрузках, т.е. при превышении номинального тока. Работа данного автомата основана на двойном типе защиты, за основу приняты два типа разъединителей:

• Электромагнитный;
•  Тепловой.

Электромагнитный разъединитель, разрывает цепь подачи электроэнергии потребителю
при появлении короткого замыкания. Основное действие происходит из-за мгновенного увеличения силы тока, которое приводит к появлению электромагнитного поля в катушке разъединителя. Сердечник соленоида начинает двигаться и размыкает цепь.

Тепловой разъединитель начинает работать при появлении перегрузки в сети. Основная деталь теплового разъединителя – биметаллическая пластина. При прохождении большого тока пластина нагревается, изгибается и разъединяет контакты. Для общего развития читайте: как выбрать дифавтомат.

Главным средством защиты человека от удара электрическим током является УЗО.
В быту часто возникают ситуации использования таких приборов как стиральная машина, микроволновая печь без заземления с неисправной изоляцией и без заземления. В старых домах такое понятие как заземление – отсутствует как класс, в этом случае на помощь к нам приходит УЗО.

Главное отличие УЗО от автоматического выключателя в том, что в конструкцию УЗО добавлен трансформатор тока, который выявляет наличие дифференциального тока. Дифференциальный ток равен току утечки при нарушении изоляции или при контакте человека с поврежденным проводом. Так же при появлении незначительного тока утечки начинается нагрев изоляции в месте повреждения, что может спровоцировать возгорание. Для этого и устанавливается УЗО, для защиты от поражения электрическим током и от повреждения проводки. УЗО не отключает приборы и оборудование от сети при перегрузках и коротком замыкании и устанавливается в паре с автоматическим выключателем. Т. е. если сказать обычным языком, УЗО является только индикатором повреждения изоляции электропроводки. Допустим, Вы включили в сеть все электроприборы, находящиеся в Вашем доме (электроплита, фен, микроволновая печь, пылесос и т.д.) УЗО не сработает и не выключит сеть при перегрузке.

Для обеспечения комплексной защиты от короткого замыкания, перегрузок и нарушения изоляции устанавливается дифференциальный автомат. Узо или дифференциальный автомат,что выбрать? Так вы сможете понять основные отличия. Прочитайте и о том, как выбрать УЗО.

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Чем отличается УЗО от дифференциального автомата?

Начнем с терминологии.

• УЗО – это аббревиатура и расшифровывается она как устройство для защитного отключения. Срабатывает этот аппарат, отключая ток при нарушении изоляции проводки.
• Автомат выключения тока срабатывает в случае превышения нагрузки и при замыкании сети.
• Дифавтомат или дифференциальный автомат- это аппарат автоматического выключения тока дифференциального типа, который «дифференцированно» совмещает в себе функции как автоматического выключателя тока, так и УЗО.

Иначе говоря – это три разных аппарата, с разными функциями автоматической защиты сети.

Следуя правилу, что лучше раз увидеть, чем сотню раз услышать смотрим на картинку и запоминаем, чем отличаются дифавтоматы от УЗО:

Сразу поставим, как говорится точки над всеми і – отличие УЗО от автомата выключения тока в том, что УЗО не способен защитить электросеть от различных перегрУЗОк и замыканий проводки накоротко. Его предназначение – фиксировать ток утечки и отключать сеть. Иначе – это своеобразный индикатор того, что ток не поступает мимо его потребителей:

• ламп освещения;
• утюга;
• фена;
• стиральной машины и других электроустройств.

Если где ни будь во внутренней проводке будет повреждена ее изоляция, появится утечка электричества и в связи с этим для обитателей жилья появится угроза поражения током, УЗОавтоматически произведет его отключение. В этом собственно главная и принципиальная особенность, чем отличается УЗО от дифференциального автомата, который защищает и от перегрузки сети и от ее замыканий, и даже от утечек.

Поэтому разница между УЗО и дифференциальным автоматом в том, что сам УЗО нуждается в защите от перегрУЗОк и замыканий.

Если вернуться к началу нашего ликбеза, где описаны последствия «огненного петуха» то в результате утечки тока, также может произойти пожар, так как в этом случае проводка начинает греться вплоть до ее возгорания.

Для наглядности приведем такой пример. Включаем все электроприборы, которые находятся в квартире или доме начиная от настольной лампы, и заканчивая водонагревателем, утюгом и стиральной машиной (в таких случаях пишут «не пытайтесь такого повторить!» тем самым создаем искусственную перегрузку для проводки, УЗО ожидаемо не сработает. А проводка при отсутствии другой какой — либо защиты типа дифавтомата и наличии «жучка» может вместе с УЗО выгореть под чистую.

Если (чего тоже делать нельзя!) закоротить фазный провод с нулевым и таким образом создать фейерверк замыкания, то с уверенностью можно утверждать, что УЗО также не сработает.

Вывод: если на один стол положить устройства УЗО и дифференциальные автоматы, разница в том, что первые защищают человека лишь от удара током, а вторые защищают не только человека, но и всю электрическую сеть с подключенными к ней всеми электроприборами. Хотя по внешнему виду они похожи, как два близнеца.

Поэтому если используют УЗО вместе с дифавтоматом, то подключают его уже после автомата и причем последовательно с ним, так как УЗО (что выяснили ранее) само нуждается в защите от замыкания и перегрузки.

Монтаж

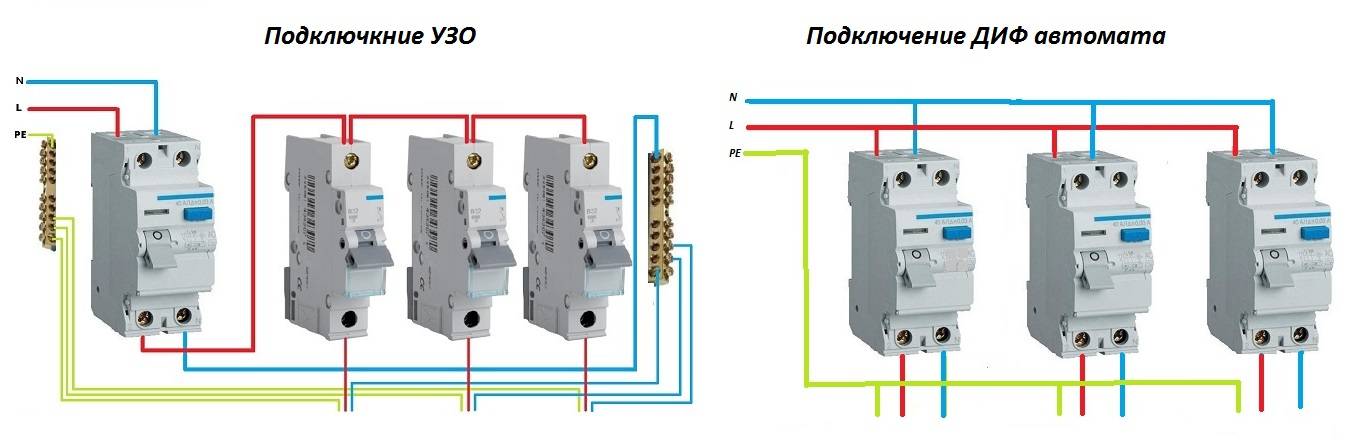

Стандартная схема подсоединения УЗО с автоматом предполагает подключение фазного провода к автоматическому выключателю и последующего соединения выхода из автомата к верхней «фазной» клемме защитного устройства. Нулевой провод следует напрямую подключать к верхней «нулевой» клемме УЗО, а фазу и ноль, отходящие от нижних клемм устройства — к потребителям.

Подключение УЗО и автомата

Более простой, является схема подключения современных дифавтоматов, в которых подсоединение фазного и нулевого провода осуществляется на верхние клеммы, а питание потребителя обеспечивается присоединением нижних клемм.

Подключение дифференциальных автоматов сопровождается меньшими коммутациями и дополнительными соединениями, что способствует существенному упрощению внутренней установки таких защитных приборов в электрическом щитке.

Устройство защитного отключения

Предназначение УЗО – снятие напряжения с проводов, подходящих к нему, при возникновении утечки тока опасной величины внутри контролируемой схемы. Устройство срабатывает только в том случае, если разница токов достигает определенного значения. Когда отклонение небольшое или величина тока, выходящего из нулевого проводника, соответствует току, входящему в фазный провод, подача электропитания не блокируется.

Отличие УЗО от автомата в том, что оно не защищает проводку и прибор от короткого замыкания, а лишь обеспечивает защиту от поражения током в случае касания токоведущих частей или неисправности оборудования. Оно также предотвращает возможность возгорания проводки вследствие замыканий на землю или при возникновении токов утечки.

Автоматический выключатель

Это устройство не контролирует токи утечки, оно предназначено для ликвидации неисправностей, спровоцированных коротким замыканием или перегрузом проводов. В конструкцию агрегата входят:

• Электромагнитная катушка отключения быстрого действия.
• Система гашения электрической дуги.
• Тепловой расцепитель, работающий с выдержкой времени.

Существует множество моделей автоматических выключателей, рассчитанных для установки на объектах разной направленности.

Автоматический выключатель и УЗО всегда подключаются в схему последовательно.

Выключатель автоматический дифференциальный

Он предназначен для ликвидации всех видов неисправностей (утечка тока, перегруз проводов, короткое замыкание), поэтому его конструкция сложнее, чем у первых двух устройств. В дифавтомат встроено УЗО, защищенное тепловым и электромагнитным расцепителями.

Сравнительная характеристика защитных автоматов

Выбор прибора определяется задачами, которые он призван выполнять. УЗО и автоматический выключатель устанавливают в случае одновременного подключения нескольких электроприборов разной мощности (например – холодильник, стиральная машина, микроволновка и кофеварка). Если хотя бы часть из них работает в один и тот же период времени, их мощность может превысить номинальную величину защит, что приведет к перегрузу по току.

Выключатель автоматический дифференциальный чаще используется для защиты одного прибора, подключенного отдельной линией.

Конструктивное исполнение УЗО и автоматического выключателя проще, чем у дифавтомата, поэтому при настройке последнего требуется больше операций.

С экономической точки зрения дифавтомат менее выгоден, так как, если он выйдет из строя, придется покупать новый. В случае подключения автоматического выключателя и УЗО ломается и требует замены обычно только один из приборов.

Маркировка защитных автоматов

Внешний вид дифавтомата и УЗО идентичен, но для удобства покупателей разработана система маркировки, благодаря которой их легко отличить. Буквы «ВД» (выключатель дифференциальный) на корпусе обозначают УЗО, а буквы «АВДТ» – дифавтомат. На корпусе дифавтомата в схеме показаны токовые защиты автоматического выключателя, в то время как у УЗО – только дифференциальный трансформатор цепи и тока.

Дифференциальный автомат – защищает от всего

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
2. Не выходят из строя от импульсного перенапряжения.
3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

УЗО и дифференциальный автомат: выполняемые задачи

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Действительно, такие устройства легко перепутать. Но они выполняют неодинаковые задачи. УЗО обеспечивает защиту людей и домашних животных от удара током – это его единственная функция. Если электролиния или какое-то из подключенных к ней устройств повреждены, в цепи может появиться ток утечки. Прикоснувшись к такой проводке, можно получить сильный электрический удар.

Помимо этого, утечка электротока может стать причиной перегрева изоляции с последующим ее расплавлением, что нередко приводит к пожару. Установка УЗО решит эту проблему – при обнаружении тока утечки оно сработает, и произойдет отключение цепи. После устранения неполадок аппарат можно включить снова.

Однако этот прибор не обеспечивает защиту от всех возможных неприятностей с кабелем. Защищая линию от утечек, он не реагирует ни на перегрузки, ни на токи КЗ. Чтобы не допустить этих проблем, его нужно устанавливать только вместе с автоматическим выключателем. Другой вариант – подключить к электросети вместо УЗО дифференциальный автомат.

Наглядно разница между устройствами показана на видео:

Сначала объясним, что такое дифавтомат. Так называется защитный прибор, который способен одновременно выполнять работу УЗО и АВ. Таким образом, он сможет спасти линию от любых возможных нарушений (утечки тока, КЗ, перенапряжение). Проще говоря, это обычный автомат защиты электрической сети с УЗО, входящим в его состав.

Устройство защитного отключения само по себе можно сравнить с индикатором утечки, который покажет, идет электроэнергия к потребителям или выходит наружу. Есть утечка – УЗО срабатывает и обесточивает сеть.

Нет ее – прибор не заметит ни перегрузок, ни короткого замыкания. Поэтому, если вы задумываетесь над тем, что вам все-таки нужно – УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным аппаратом и не устанавливается в линию без автоматического выключателя. Дифавтомат может сам защитить сеть от вышеописанных неполадок и в дополнительном оборудовании не нуждается.

В чём разница

Несмотря на некоторую схожесть в назначении, оба прибора имеют отличия.

Отличие по функциональному назначению

УЗО или ВД — это защитный прибор узкопрофильного назначения. Принцип его работы заключается в сравнении тока в фазном проводе, по которому он подаётся потребителю, и нулевом, по которому он возвращается. Если между ними имеется различие, то в цепи есть утечка. В этом случае ВД отключает цепь. Но от перегрузок в линии или короткого замыкания он не защищает.

Дифавтомат выгодно отличается от УЗО большей скоростью срабатывания, обладает большей механической устойчивостью. Кроме защиты людей от поражения током, дифавтомат предохраняет электрические цепи от перегрузок. Благодаря встроенному дифтрансформатору, прибор обнаруживает утечку тока через некачественную изоляцию или в местах, где она повреждена, и отключает электропитание.

Внешние отличия

По внешнему виду УЗО и дифавтоматы весьма схожи. Но между ними есть и существенные отличия, по которым их можно распознать.

Отличие маркировки УЗО и дифавтоматов

Многие параметры устройств можно узнать из надписей, нанесённых на корпус прибора.

основные характеристики прибора

Маркировка приборов содержит комбинацию букв и цифр.

Если она содержит вначале букву, а затем цифры, например, С16 — то это дифавтомат, рассчитанный на номинальный ток 16А. На рисунке показана расшифровка основных характеристик дифавтомата.

16А — это дифавтомат с номинальным током 16А

Если маркировка начинается с буквы, например, 16А, то этот прибор — УЗО.

Различия в схемах устройств

Практически на всех приборах защитного отключения присутствуют их схемы.

Схема дифавтомата содержит дополнительные блоки — тепловой и электромагнитный расцепители.

дифавтомат имеет расцепители

Различия в размерах

Основными размерами приборов являются их ширина, высота и глубина. Ширина определяет место, занимаемое на монтажной рейке. Она различна для 1, 2 и 4-х полосных УЗО.

	Дифавтомат	УЗО
Ширина (мм)	36	18–36–72
Высота (мм)	82	80
Глубина (мм)	72	70

Название, аббревиатуры и сокращения на корпусе устройств

Большинство современных устройств отечественного и импортного производства имеют на корпусе пояснительные надписи:

• «Выключатель дифференциальный»;
• «Автоматический выключатель дифференциального тока»;
• «Дифавтомат»;
• содержат аббревиатуру АВДТ.

На корпусе прибора могут быть различные аббревиатуры. Они обозначают:

• ВД — устройство защитного отключения;
• АВДТ — автоматический выключатель дифференцированного тока.

Лучшие УЗО

Решая вопрос, что выбрать для защиты электросети – автомат с УЗО или дифавтомат, следует обращать внимание на производителей этой продукции. В настоящее время наиболее качественные изделия выпускаются в Европе и США

Среди них широкой популярностью пользуются компании АВВ (Швейцария и Швеция), Legrand и Schneider Electric (Франция), General Electric (США) и многие другие. УЗО от этих производителей имеют сравнительно высокую цену. Качество продукции отечественных производителей значительно ниже, однако и цена ее тоже низкая, что во многих случаях имеет решающее значение. Наши УЗО достаточно надежны в эксплуатации, о чем свидетельствуют многочисленные положительные отзывы.
