Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Какой баллон лучше использовать?

Оптимальный вариант — применение газовых пропановых баллонов на 50 литров. И вот почему:

• небольшая масса;
• достаточный объем для получения оптимальной мощности;
• достаточный размер для горения любого топлива.

Почему именно газовый? Если у вас есть дача без магистрального газопровода — такой баллон всегда найдется в хозяйстве. Да, и толщина у него оптимальная — 4 мм. Такая толщина достаточна для горения твердого топлива, баллон достаточно легкий.

Приведем ниже пошаговые инструкции для самостоятельного изготовления первых двух конструкций: трехходовой буржуйки и пиролизной буржуйки на 2 камеры. Перед изготовлением, необходимо правильно подготовить баллоны для работы с «болгаркой» и сварки. Порядок действий должен быть таким:

• В верхней части баллона открутить вентиль и удалить остатки газа. Вентиль необходимо полностью демонтировать.
• После того, как остатки газа вышли, переворачиваем баллон. Удаляем конденсат в заранее подготовленную емкость. Конденсат имеет резкий неприятный запах. Поэтому, емкость после использования, придется выкинуть.
• Снова переворачиваем баллон и набираем в него воды до краев, чтобы вытеснить все остатки газа.
• После этого воду сливаем.

Время эффективной работы буржуйки — 2-4 часа.

Подготовительные работы перед сборкой печи

Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.

Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.

Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.

Далее баллон снова переворачивают — устанавливают в вертикальное положение. Для полной очистки от остатков газа в него нужно набрать воды. Вода, набранная до краёв баллона, полностью вытеснит из него остатки газа. После этого баллон опорожняют от воды и он считается пригодным к резанию.

Статья в тему: Масляный стеклорез – простой инструмент для новичка (+ 3 видео)

Для большей наглядности приведено видео подготовки баллона к резке.

Видеоролик взят с интернет-ресурса Youtube. Используется исключительно в ознакомительных целях и не является рекламой.

Подготовка газового баллона к безопасной обработке электроинструментом: видео

Подготовка инструмента (электроинструмента) включает в себя его осмотр на наличие повреждений, установления степени его пригодности к безопасной работе.

Подготовительные работы

Прежде чем приступать к постройке печи, необходимо тщательно спланировать все этапы работы. В частности, требуется подготовить газовый баллон и выбрать место для установки отопительного прибора. Что же касается технологии, то с помощью представленной ниже пошаговой инструкции можно будет избежать ошибок и провести монтаж в кратчайший срок.

Как освободить баллон от остатков газа

Приступать к резке пропанового или метанового баллона без подготовки нельзя, поскольку даже небольшое количество газа, конденсата или его паров в сочетании с кислородом воздуха является взрывоопасной смесью. Для того чтобы произошёл взрыв, достаточно малейшей искры. Сделать ёмкость полностью безопасной можно по представленной ниже методике.

1. Отвернув вентиль, выпустите газ из сосуда.
2. При помощи разводного или газового ключа демонтируйте кран.
3. Переверните баллон и слейте остатки газолина.
4. Поставив ёмкость вертикально, через верхний проём заполните её водой. При этом все горючие компоненты будут вытеснены жидкостью.
5. После просушки баллона на открытом воздухе можно приступать к любым слесарным работам, включая сварку и обжиг старой краски паяльной лампой.

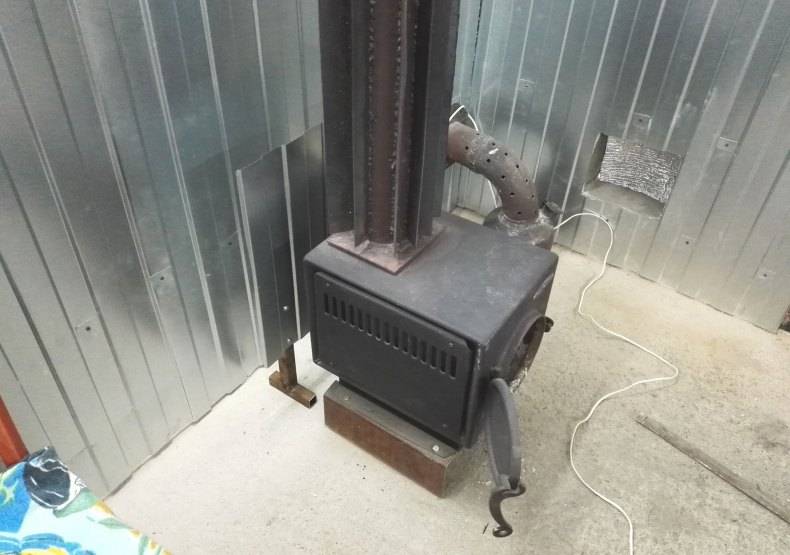

Какое место подойдёт для установки печи

Несмотря на то что мы рассматриваем мобильную конструкцию, большую часть времени она будет использоваться для отопления гаража, сарая или мастерской. Чтобы эксплуатация отопительного прибора не привела к неприятным последствиям, при выборе места руководствуются действующими положениями СНиПа, нормами санитарной и противопожарной безопасности.

1. Пол под печью обустраивают с использованием негорючих материалов — шамотного кирпича, цементно-песчаной стяжки, асбестоволоконной плиты или металлического листа.
2. Запрещается монтаж отопительных приборов вблизи мест хранения горюче-смазочных и других легковоспламеняющихся материалов и веществ.
3. При установке печи обязательно учитывают конфигурацию дымохода. Места его прохождения сквозь кровлю должны защищаться теплоизоляционными негорючими материалами.
4. Запрещается монтаж печей этого типа под полками, в местах близкого расположения навесного оборудования и т. д.
5. Необходимо продумать, каким образом будет осуществляться приток воздуха в помещение. Не следует забывать, что печи с открытым пламенем потребляют немало кислорода.
6. При близком расположении корпуса отопительного прибора к горючим поверхностям стен помещения, последние защищают теплоизоляционными щитами.

При выборе места установки печи обязательно учитывают конфигурацию дымохода. Поскольку большая часть тепла в печах прямого горения выбрасывается в трубу, её стараются разместить внутри помещения, оборудуя длинным горизонтальным или наклонным участком

Важно только не перемудрить с его длиной и количеством поворотов, поскольку от этого зависит сила тяги, а значит, и тепловая мощь отопительного прибора

Процесс сборки вертикальной печи

Вертикальная печь сложнее в изготовлении, но требует меньшей площади для своей установки и обладает лучшими пользовательскими качествами. Объем баллона используется более рационально. Принцип действия печи не меняется, но реализуется с большей эффективностью. В вертикальном варианте делают две дверцы — для загрузки топлива и для зольного лотка. Колосники из арматуры ввариваются между этими дверцами.

В принципе, всю верхнюю часть печи можно отвести для загрузки топлива, что обеспечит длительную работу на одной загрузке. Однако часто объем камеры сгорания уменьшают, чтобы разместить в верхней части дополнительные теплообменники. Один из интересных вариантов — вваренные в верхней части газового баллона сквозные металлические трубы, по которым вентилятором (обязательно термостойким) прогоняется воздух.

Процесс сборки вертикальной печи из баллона

Такое устройство существенно повысит теплоотдачу и в несколько раз сократит время прогрева помещения. Если через проходные трубы наладить принудительную циркуляцию воды, то можно смонтировать систему водяного отопления.

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

1. Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
2. Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
3. Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
4. Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
5. Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

По этой причине, владельцу всегда необходимо соблюдать строгие правила безопасности при использовании печи. Кроме того, работа самодельных печей сопровождается большим расходом топлива.

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

Буржуйка из баллона или баклажки.

Данный вид печи можно непосредственно выполнить, как из сплошного металлического листа, но и из любого жароустойчивого приспособления, например, бочка, фляга, труба или газовый баллон из под пропана.

Печь из газового баллона длительного горения может быть изготовлена разными способами и иметь разное положение – горизонтальное или вертикальное. В некоторых случаях могут применить сразу два баллона, один баллон вертикально размещают на другом находящемся в горизонтальном положении.

Моделей такого применения газовых баллонов больше чем достаточно и рассмотрев все варианты можно выбрать именно тот, который окажется самым приемлемым для вас.

Конечно, чтобы выполнить это приспособление необходимо под рукой иметь нужные материалы и инструменты, а также неплохо приобрести хотя бы маленький опыт работы в данном сегменте.

https://youtube.com/watch?v=XPvaERCJ9Xw

Возможные сложности при постройке

Вентиль газового баллона прикручен очень сильно. Убрать его нелегко. Для откручивания потребуется хороший разводной ключ и немало физических усилий. Чтобы процесс пошёл быстрее, баллон рекомендуется зафиксировать.

Внимание! Нельзя приступать к резке баллона, не заполнив его предварительно водой, так как остатки пропана могут привести к взрыву. Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс

Работу ускорит плазморез, который можно арендовать в специализированных фирмах

Резка металла, раскрой листовой стали болгаркой — трудоёмкий процесс. Работу ускорит плазморез, который можно арендовать в специализированных фирмах.

Готовая печь-буржуйка, поставленная на основание, может шататься. Это происходит, если ножки отопителя получились разной длины. Подравняйте их с помощью болгарки.

Инструкция по изготовлению

Схема ракетной печи из газового баллона

Размеры

Подготовка баллона

В качестве заготовок для изготовления печи ракеты лучше использовать 50-литровые баллоны для транспортировки пропана. Их высота составляет 85 см, диаметр равен 30 см.

Ракетная печь из газового баллона такого размера сможет эффективно сжигать топливо и обогревать помещение до 50 м². Кроме того, такие ёмкости довольно часто используются в обиходе, поэтому найти изделия, выработавшие ресурс, не составит большого труда.

В газовом баллоне, даже не эксплуатирующихся длительное время, внутри остаётся небольшое количество вещества. Попытка его разрезать без предварительной подготовке может привести к трагедии. Чтобы предотвратить детонацию во время резки с обеими емкостями нужно проделать следующие манипуляции:

1. открутить вентили для освобождения горловины баллонов;
2. выдержать 2 — 3 дня пока улетучится остаток газообразной смеси;
3. залить в них воду и оставить их в таком положении на сутки;
4. слить воду и дать возможность высохнуть.

Такая подготовка позволит полностью освободить ёмкости от газа, исключив всякую возможность взрыва.

Этапы работы

Далее работы по сооружению реактивной печи из газового баллона, согласно чертежу, следует проводить в следующей последовательности:

• отрезать от профильной трубы два отрезка длиной по 30 см и один отрезок для лежака длиной 35 см;
• вырезать в лежаке два отверстия — один под топочный отдел, другой под установку вертикальной трубы;
• распилить вдоль одну заготовку из квадратной трубы и приварить одну часть к топке. Эта деталь будет способствовать поступлению воздушных масс в топочный отдел;
• сварить топку с трубой в единую конструкцию;
• изготовить и установить колосниковую решётку из арматуры. Её основу будет составлять рамка квадратной формы из арматуры размером 115х115 мм. Затем к ней привариваются прутья для решётки с шагом 8 — 10 мм. Укладываться она будет на уголки, приваренные изнутри топки;
• приварить к топочному отверстию и к зольнику петли дверцы;
• проверить качество швов на отсутствие в них дефектов, например, трещин и раковин;
• проверить работоспособность первичной камеры горения малым количеством топлива;
• отрезать кусок длиной 10 — 15 см от трубы предназначенной для изготовления дымохода;
• вырезать проём в нижней части оставшейся трубы и приварить подготовленной колено;
• прорезать проём для чистки дымохода чуть ниже колена;
• отрезать верхушку у одного баллона и вырезать отверстие в его дне;
• на поверхности этого баллона рулеткой и маркером разметить местоположение под дымоотвод и приварить к нему колено дымоотводной трубы диаметром 110 — 120 мм;
• одну часть трубы меньшего диаметра длиной по 0,8 м вставить в часть трубы большего диаметра;
• заварить с одной стороны зазоры между трубами по всей длине окружности;
• засыпать в пространство между трубами для теплоизоляции перлит;
• установить трубу по центру подготовленного газового баллона;
• заварить сверху зазоры между трубами по всей длине окружности;
• на этом же баллоне разметить ещё один проём и приварить к нему изготовленную топку, а вертикальную трубу к лежаку;
• отрезать у второго баллона дно;
• зачистить места срезов от заусениц;
• заварить в нём отверстие от вентиля;
• приварить к краю баллона два металлических кольца;
• состыковать баллоны между собой в паз, который образовали кольца;
• уплотнить место соединения баллонов асбестовым шнуром для максимальной герметичности;
• на пол в месте установки положить теплоизоляционный материал, а сверху лист толстого металла.

Готовая конструкция

Достоинства и недостатки буржуйки

Распространенное использование буржуйки получили за ряд основных достоинств. Среди них имеются положительные стороны и отрицательные, каждый выбирает тип по себе и способен изготовить печь самостоятельно. Основные положительные стороны:

• Универсальная конструкция позволяет использовать любые варианты для розжига печь. Тип топлива фактически не имеет значения, им может быть любое горючее твердое сырье. При некоторых модификациях используется для обогрева отработанное машинное масло.
• Простая конструкция, облегченная структура монтажа. Изготовление своими руками не требует финансовых затрат, достаточно знаний в областях сварки и слесарных работ.
• Большое количество разновидностей позволяет изготовить, установить в соответствие с площадью обогрева, помещения и других потребностей от устройства.
• Не требуется строить фундамент или крупные конструкции.

Практически любое оборудование, особенно которое возможно изготовить своими руками, имеет несколько недостатков

Буржуйка не исключение, перед выбором данного отопителя стоит обратить внимание на не обратимые факты:

Большое внимание уделяется пожарной безопасности. Герметичный дымоход должен выводить отработанное топливо на улицу, дверцы надежно закреплены во избежание выпадения угольков или других горючих элементов. Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения

Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров

Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения. Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров

Повышенный расход топлива позволяет использовать печь только на необходимое время.

Некоторые разновидности нельзя использовать в помещении, существуют типы только для отопления или подогрева

Важно изготовить универсальное устройство, которое поможет в любую минуту

Как сделать буржуйку и газового баллона

Для того чтобы сделать все правильно, изучите чертеж буржуйки из газового баллона:

Перед тем, как приступить к работам, необходимо:

1. Баллон полностью освободить от газа. Делается это следующим образом: на улице откручивается вентиль, струя должна быть направлена в обратную сторону (противоположную от человека и постройки).
2. Подождите, пока выйдет весь газ. Как только поток газа иссяк, необходимо положить баллон на бок, затем перевернуть вверх дном, чтобы убрать конденсат. Он имеет очень резкий и неприятный запах, поэтому нужно заранее подготовить ненужную посуду, чтобы слить в нее остатки. Если хоть капелька попадает на мебель, пол, одежду, руки, то очень трудно избавиться от запаха. Поэтому необходимо вылить оставшийся конденсат в банку, закрутить крышкой, выбросить в мусор.
3. Поставьте баллон в вертикальное положение, налейте воду до самого верха. Таким образом вода вытеснит оставшийся газ и внутри уж точно ничего не останется.
4. Наполненный газовый баллон необходимо снова положить на одну сторону, чтобы слить воду.

Емкость пустая, можно без опасений для здоровья приступать к изготовлению буржуйки длительного горения из газового баллона.

Основные плюсы пиролизных печей:

• Высокий КПД — от 90% и более.
• Экономичность по топливу — одной закладки достаточно на 12-24 часа.
• Современные модели пиропечей заводского производства работают на одной топливной закладке более 48 часов.
• Минимум участия человека, упрощенная эксплуатация. Исключаются ночные дежурства.
• С точки зрения экологии — чем меньше продуктов горения уходит в атмосферу, тем лучше. Пиролизная печь дает минимум угарного газа и твердых дымовых частиц. Практически весь СО сгорает.
• При наличии грамотных чертежей для изготовления пиропечки своими руками и качественного точного исполнения реально получить агрегат, работающий с практически полным сжиганием сухого топлива. Золы и сажи крайне мало, все сгорает без остатка, и в чистках печи и дымохода необходимости нет.
• Можно использовать дешевое топливо — высушенные отходы деревообработки, легкую растительную биомассу, листву, ветки, солому и пр.

Необязательные детали

Есть несколько способов повысить коэффициент полезного действия буржуйки. Они представлены в таблице.

Способ увеличения КПД.	Метод
Утеплить дымоход.	Дымоотводную трубу можно не направлять вертикально вверх, а сделать ее изогнутой. Так горячий воздух дольше задержится в помещении, что положительно скажется на теплоотдаче.
Увеличить площадь соприкосновения металла с воздухом.	Для этого к печи приваривают так называемые «крылья» — металлические полоски по обеим сторонам топки.
Соорудить плитку.	Приварить дополнительный металлический лист над топочной камерой. На него можно будет ставить чайник или кастрюльку. А если усовершенствовать конструкцию с помощью крышки, состоящий из нескольких кругов, можно будет контролировать степень нагрева.
Сделать кирпичную «шубу»	Кирпичная кладка вокруг печки увеличит время теплоотдачи, поможет эффективнее обогревать помещение. Минус – так буржуйка утратит свою номинальную мобильность. Но передвинуть тяжелое сооружение с трубой на другое место и так непросто.
Отработка.	Если смочить дрова отработанным маслом, это увеличит время их сгорания на 30%. Таким образом можно добиться небывалой теплоемкости.

Водяной контур

Еще один способ увеличить теплоотдачу – установить на дымовую трубу водяной рукав. Изготовить его просто:

• На участке дымохода установить водяной контур с двумя патрубками.
• В один из них будет поступать холодная вода. Она будет нагреваться от дымохода, после чего вытекать обратно через второе отверстие.
• Если провести трубу дальше, установить пару радиаторов, то с помощью одной буржуйки можно будет обогреть все помещение.
• При этом, водообмен лучше обеспечить с помощью циркуляционного насоса.

Дополнительный теплообменник

К основному корпусу можно присоединить дополнительный. Его следует устанавливать в виде вертикального патрубка. Такая конструкция увеличит тягу, обеспечит ровное длительное горение, а также спасет помещение от попадания дыма, значительно улучшит теплоотдачу.

При использовании второго баллона трубу дымохода следует приваривать именно к верхней части сооружения.

Колосники

Колосниковая решетка – обязательный элемент конструкции буржуйки. Она помогает уменьшить площадь соприкосновения горящего топлива со стенами печи. Кроме того, помогает тщательнее отфильтровывать непрогоревшие остатки от углей.

Чаще всего колосники делают из арматуры. Их главный минус – короткий срок службы. Железные прутья быстро прогорают, решетку приходится заменять. Это непросто делать с готовыми дверцами.

Вместо арматурной решетки внутрь топочной камеры можно установить лист толстого железа с отверстиями произвольной формы. Закрепить внутри баллона его необходимо с помощью железных уголков и сварки.

Изготовление горизонтальной буржуйки длительного горения своими руками по чертежам

Горизонтальная печь — очень удобная барбекюшница

Преимуществом этого варианта является большая варочная панель и камера сгорания. В начале работ проводится разметка отверстий для дверцы (на плоском днище баллона или по изогнутой поверхности) и дымохода. В самом простом случае на дне просверливаются отверстия для золы диаметром не менее 1см, внизу устанавливается продольный зольник с дверцей. Горизонтальная буржуйка из круглого баллона нуждается в надежном основании: из уголка сваривается подставка, к которой точечной сваркой присоединяется весь корпус. Можно усложнить конструкцию и установить колосники: для этого нужно разрезать газовый баллон болгаркой с одной стороны и приварить колосниковую решетку.

Для улучшения теплоотдачи на корпус привариваются продольные полосы металла наподобие ребер. Для организации варочной поверхности в верхней части помимо патрубка дымохода вырезаются отверстия для плитки (в зависимости от размера баллона их может от 1 до 3). Воздух в топку поступает через камеру с золой, регулирование тяги происходит путем открытия или закрытия дверцы-поддувала. Сделать горизонтальную печь из газового баллона своими руками несложно, но у конструкции есть и недостатки: она занимает много места при низком КПД, организовать камеру догорания дымовых газов практически нереально.

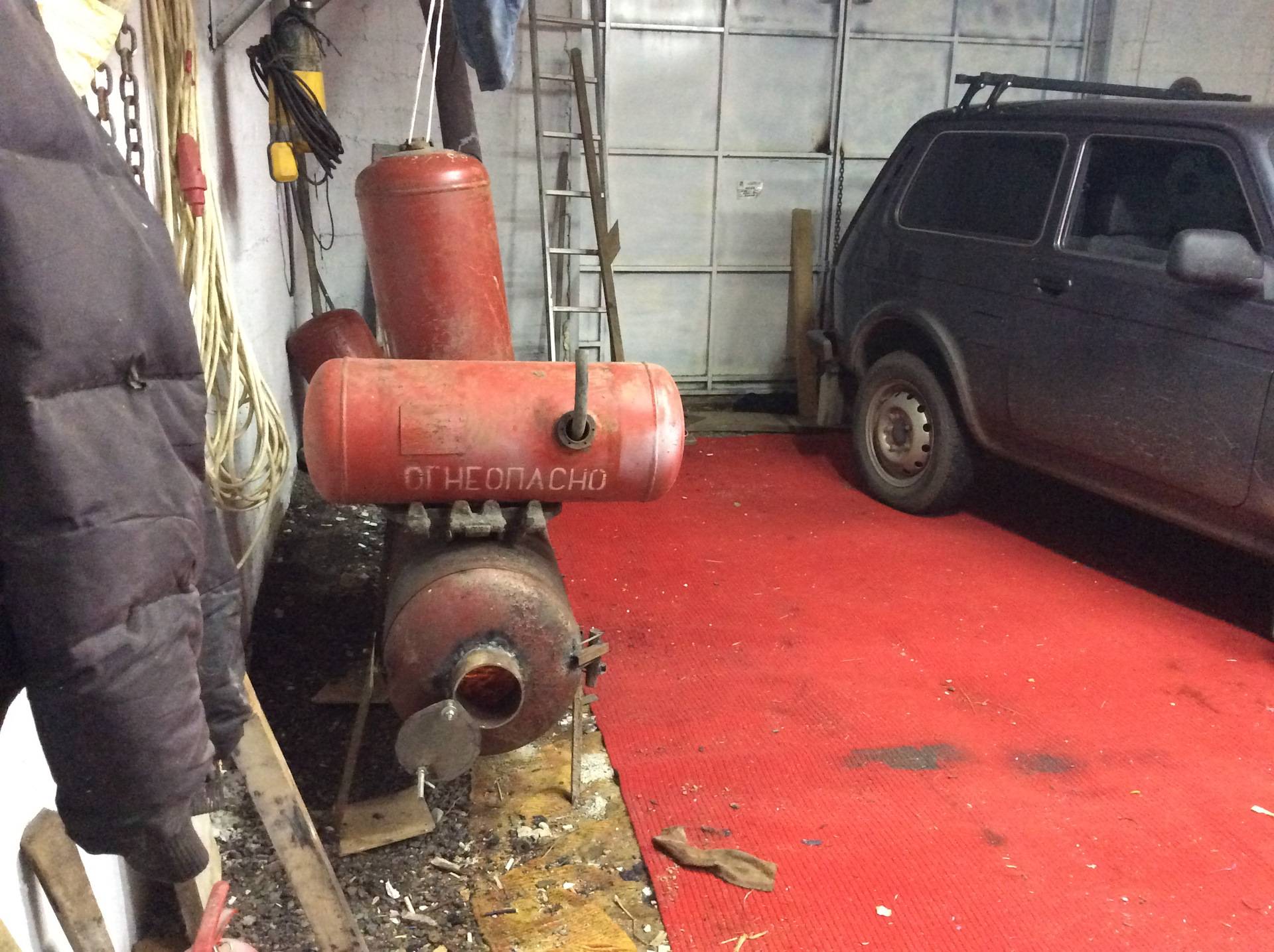

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

• Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
• Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
• Чтобы увеличить греющую поверхность используют дополнительные ребра..
• Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта Павел Круглов Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

• электроды
• отрезные круги
• 2 газовых баллона на 50 литров
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• прочие

Пошаговая инструкция

Схема трехходовой буржуйки

• Делаем заготовки из метала по чертежу выше.
• Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
• Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
• Изготовьте колосниковую решетку.
• Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
• Изготовляем дверцы. Уплотняем все места примыкания.
• Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
• Приварите один баллон к другому, приварите дымоход.
• Приварите дополнительные ребра для увеличения площади нагрева.
