Бурение скважины желонкой: полный обзор технологии бурения ударно-канатным методом

Плюсы и минусы технологии

Естественно, что любая технология имеет свои плюсы и минусы. Без этого, к сожалению, не обойтись, идеала еще не придумали.

Плюсы метода:

  • простота технологии;
  • возможность изготовления бурильной установки самостоятельно;
  • подходит для большинства типов грунтов;
  • этот метод исключает загрязнение скважины в процессе бурения;
  • можно делать скважины большого диаметра – все зависит от снаряда;
  • благодаря постоянному подъему грунта, можно контролировать его состав на всех этапах работ;
  • не требует дополнительного оборудования.

Итак, главные достоинства технологии, это простота и дешевизна проведения работ.

Недостатки:

  • процесс бурения происходит медленно;
  • метод не подходит для некоторых типов песчаных почв;
  • можно делать только строго вертикальные скважины.

Получается, что главный недостаток технологии в низкой скорости работ. Впрочем, при самостоятельном бурении, это вряд ли станет серьезной преградой. Еще один минус – затруднения при изготовлении слишком глубоких отверстий.

Виды бурильных установок

Различают следующие виды оборудования для бурения скважин:

  • Ударно-канатные.
  • Шнековые.
  • Роторные.


Виды бурильных установок

Ударно-канатные устройства

Рабочим инструментом агрегата является желонка. Она имеет вид цилиндрической полой стальной трубы 80—120 мм и длиной 50—100 см. С одного торца приваривают металлическую ручку. Другой торец оборудуют металлическим или резиновым клапаном. Для защиты проходки от разрушения оба конца элемента скруглены.

Рабочий снаряд закреплен на раме с лебедкой. Под действием груза желонку опускают в скважину. При достижении дна язычок клапана открывается. Приспособление захватывает часть грунта и желонку поднимают наверх. При движении вверх язычок клапана закрывается.

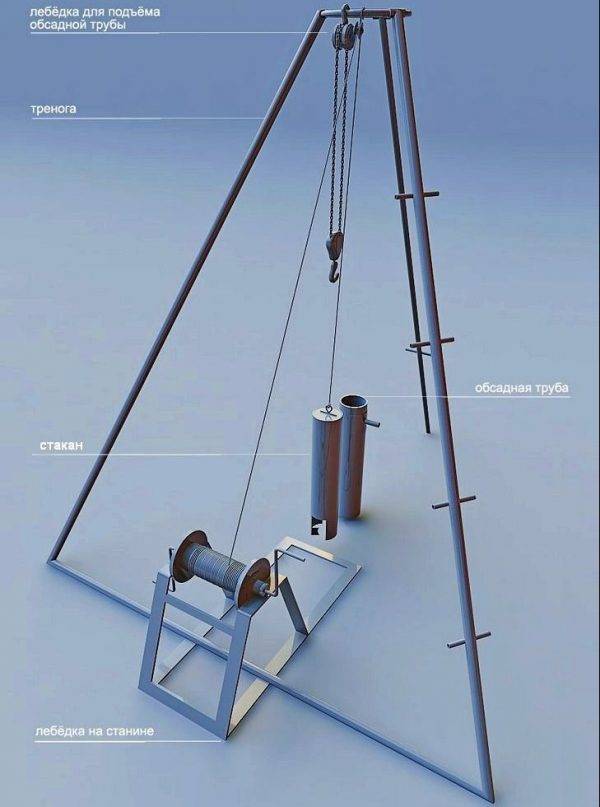

Ударно-канатная установка — конструкция

Шнековые устройства

Выемку земли из скважины выполняют специальными приспособлениями — шнеками. Они представляют собой стальные трубы с резьбовым наконечником. Диаметр изделий — 100—200 мм. Длина — от 2 до 10 метров.

При вращении шнека грунт по резьбе поднимается наружу. По мере заглубления в скважину вставляют металлические штанги. Вращение шнеков производят механизированной бурильной установкой.


Шнековая буровая установка

Роторные механизмы

Представляют собой механизированные или ручные устройства для бурения скважин. Рабочим снарядом является бур с твердосплавными коронками. Одновременно с бурением в выработку подают воду. Она предназначена для вымывания грунта при бурении.

Для подачи воды используют мотопомпы. Источником воды служит заранее выкопанный приямок. При выходе из отверстия вода поступает в приямок. Из приямка воду через шланг подают обратно в скважину.


Роторная буровая установка

Способы бурения

Выбор конкретного способа бурения определяется рядом условий (геологического строения грунта, поставленной задачи, назначения будущей скважины, ее глубины и т.п.). Скважины могут быть зондированными, разведочными, опытными и инженерно-гидрогеологическими. По глубине они могут быть:

  • мелкими – до 10 м;
  • неглубокими – до 30 м.
  • средними – до 100 м.
  • глубокими – свыше 100 м.

Колонковое бурение

Применяется при бурении скальных и полускальных пород с глинистой промывкой. Данный тип инженерно-геологического бурения скважин наиболее часто используется геологами, поскольку его особенности позволяют добывать хорошие образцы почвы с больших глубин. При бурении колонковым способом, применяется полые штанги, благодаря чему почва и порода, сквозь которую проходит головка буровой машины, остается в полости штанги. Таким образом, ее можно легко извлечь и использовать в научно-исследовательских целях. Предельная глубина бурения 100 м.

Шнековое бурение

Такой способ бурильных работ отличается сферой применения. Он используется в тех случаях, когда на пути прохождения шнека может встретить порода, разная по своему составу и происхождению. Из-за того, что плотность и прочность породы может меняться, буровая установка испытывает большие перегрузки и повышается вероятность выхода ее из строя. Чтобы этого избежать, применяются шнеки на конце буровой штанги. Они имеют большую прочность, что позволяет им с меньшим усилием проходить сквозь твердые породы. Предельная глубина бурения 50 метров.

Вибрационное бурение

Данный способ основан на передаче направленных колебаний на буровой инструмент. Частота данных колебаний обычно лежит в пределах 1200-2000 в минуту, амплитуда составляет 1,5-10 мм. Бурение скважин таким способом позволяет добывать породу и выводить ее на поверхность одновременно с бурением. Применение полого зонда для транспортировки породы наверх позволяет ускорить процесс добычи образцов грунта или породы. Благодаря вибрации, почва продвигается вверх по полому зонду, после чего ее можно извлечь и собрать. Однако, такой метод нельзя применять в тех случаях, когда почва имеет рыхлую структуру или склонна к разрыхлению в результате воздействия на нее вибрации. Предельная глубина бурения 20 метров.

Ударно-канатное бурение

Такой тип бурения подразумевает использование ударного наконечника и троса, на котором он подвешен. За счет повторяющих ся ударов наконечника происходит разрушение пород. В качестве наконечника может использоваться:

  • буровой стакан – в случае бурения связных пород;
  • желонка – при бурении несвязных пород;
  • долото – при бурении скальных пород.

Предельная глубина бурения 50 метров.

Способы и разновидности бурения скважин при инженерно-геологических изысканиях согласно СП 11-105-97.

Способ буренияРазновидность способа буренияДиаметр бурения, ммУсловия применения (виды и характеристика грунтов)
КолонковыйС промывкой водой34-146Скальные невыветрелые (монолитные) и слабовыветрелые (трещиноватые)
С промывкой глинистым раствором73-146Скальные слабовыветрелые (трещиноватые), выветрелые и сильновыветрелые (рухляки), крупнообломочные; песчаные; глинистые
С продувкой воздухом (охлажденным при проходке мерзлых грунтов)73-146Скальные невыветрелые (монолитные) и слабовыветрелые(трещиноватые), необводненные, а также в мерзлом состоянии;
дисперсные, твердомерзлые и пластично-мерзлые
С промывкой солевыми и охлажденными растворами73-146Все виды грунтов в мерзлом состоянии
С призабойной циркуляцией промывочной жидкости89-146Скальные выветрелые и сильновыветрелые (рухляки), обводненные, глинистые
Всухую89-219Скальные выветрелые и сильновыветрелые (рухляки), песчаные и глинистые необводненные и слабообводненные, твердомерзлые и пластичномерзлые
Ударно-канатный кольцевым забоемЗабивной108-325Песчаные и глинистые необводненные и слабообводненные, пластичномерзлые
Клюющий89-168Глинистые слабообводненные
Ударно-канатный сплошным забоемС применением долот и желонок127-325Крупнообломочные; песчаные обводненные и слабообводненные
ВибрационныйС применением вибратора или вибромолота89-168Песчаные и глинистые обводненные и слабообводненные
ШнековыйРейсовое (кольцевым забоем)146-273Крупнообломочные, песчаные, глинистые слабообводненные и обводненные
Поточное108-273Крупнообломочные, песчаные, глинистые слабообводненные и обводненные

Рекомендации для эффективного обслуживания гидросооружения

Техническое обслуживание и очистка водозаборного столба необходимо выполнять регулярно. Особенно это касается сооружений, которые подвержены быстрому заиливанию дна или не эксплуатируются продолжительное время.

До начала чистки рекомендуется выполнить визуальный осмотр шахты для исключения возможных деформаций и повреждений обсадной колонны.

Новое сооружение может эксплуатироваться без проведения технической чистки на протяжении 12 месяцев.

Изготовленная желонка для скважины требует правильной подготовки для проведения профилактических работ, если:

  • насосное оборудование в гидросооружении всасывает воздух,
  • в воде присутствуют илистые отложения и химические примеси,
  • водозаборная точка не использовалась дольше 3 месяцев,
  • при подаче водная струя становится тонкой.

Окончательная сборка желонки

Перед началом сборки готовят детализированный чертеж конструкции для предупреждения возможных ошибок.

После подготовки необходимых элементов и приварки затвора к трубе необходимо собрать инструмент, следуя основным правилам:

  1. Нижний срез нужно заточить с внутренней стороны. Чтобы предотвратить затупление, его следует закалить.
  2. Для вскрытия почвы на срез заготовки привариваются фрагменты металла или прутьев.
  3. На верхний срез приваривается петля. При подвешивании на тросе конструкция должна сохранять вертикальное положение.
  4. Приваривается металлическая сетка на верхнем срезе.
  5. Желонка соединяется с тросом, который заводится на блок, установленный над скважиной.

Перед использованием устройства необходимо изучить поверхность стен шахты.

Важно правильно собрать желонку

Обсаживание стенок скважин

Некоторые загородные участки в Москве и пригородах располагаются на сыпучих рыхлых грунтах. Нестабильность породы может привести к обрушению выработки. Работы придется прекратить и перенести котлован в другое место.

Альтернативный вариант — одновременно с бурением скважины проводить обсаживание стенок. Технология заключается в укреплении ствола специальными обсадными трубами. Изделия выпускаются в 2 модификациях:

  1. Муфтовые. С обеих сторон оснащаются резьбой. Фиксация выполняется резьбовым соединением с помощью муфт с внутренней нарезкой.
  2. С высаженными концами. Для стыковки не требуются дополнительные крепежные элементы или особые фитинги. На одном из торцов производится высадка — увеличение сечения на толщину стенки за счет уширения путем нагревания. Она оснащается внутренней резьбой. На противоположной стороне выполняется наружная нарезка. Фрагменты колонны стыкуются ввинчиванием.

Некоторые владельцы загородной собственности применяют для обсаживания ствола трубы из ПВХ. Изготовители оснащают пластиковые изделия крепежными элементами.

Что необходимо учесть при работе?

Для начала не помешает предусмотреть возможные проблемы. Конечно, каждая скважина обладает индивидуальными характеристиками. Бурение на расстоянии всего пары сотен метров может проходить по разному сценарию. Но знание примерного состава грунта и слоев, которые он включает, позволит составить предварительный план, запастись необходимыми инструментами и т.п.

Чем более тяжелое и вязкое вещество нужно вынуть на поверхность, тем сложнее будет работать желонкой. Проще всего справиться с сухим песком. А вот на плывунах работа может длиться бесконечно, при этом скважина почти не углубляется. Некоторые мастера рекомендуют в этом случае выполнять бурение с одновременной промывкой, погружая обсадную трубу как можно быстрее вперед желонки.

Практически невозможно преодолеть с помощью желонки слои тяжелой глины. На грунтах такого типа бурение эффективнее выполнять другими способами.

Чтобы выбрать слой суглинков, используют стакан: узкий длинный инструмент с острой нижней кромкой и без клапана. Его также бросают в шахту с высоты в несколько метров. Затем стакан вынимают и очищают через узкое вертикальное отверстие, сделанное в его боку. Иногда такое отверстие делают и в желонке.

Для бурения особо вязких пластов грунта ударно-канатным методом используют стакан — длинную трубу с заостренной нижней кромкой и узким отверстием, проделанным вдоль стакана

Такая работа по суглинку продвигается тяжело и медленно. Стоит оценить затраты труда и времени, возможно, имеет смысл предпочесть шнековое бурение ударному методу. Чтобы оценить состав грунта, на котором будет выполнено бурение, есть два способа. Дешевый — расспросить соседей, у которых уже есть скважина, и дорогой — заказать буровые работы у специалистов.

Обычно для скважины выбирают место, где рельеф понижается, считается, что так будет ближе к водоносному слою. Некоторым умельцам с помощью желонки удалось пробурить вполне приличную скважину прямо в подвале своего дома, поскольку станок или тренога для желонки — сооружение относительно компактное. Но следует помнить, что подобные работы можно проводить только в достаточно просторном подвале с высоким потолком.

На этом пространстве предстоит не только поместить буровую установку, но и выполнять наращивание обсадной трубы. Если пол и потолок пока отсутствуют, лебедку можно закрепить на стропилах. Кроме того, следует считаться с большим количеством грязной воды, которая будет поступать из скважины во время бурения и может залить все вокруг. Бурение разумнее проводить в сухое время года.

Бурение желонкой — работа довольно грязная, нужно предусмотреть место, в которое будет высыпан вынутый из устройства отработанный грунт

Чаще всего это делают летом. Вполне эффективны буровые работы и в зимний период, хотя преодолеть слой промерзшего грунта может быть не просто. А вот весной во время паводка бурить скважины не рекомендуется. Мокрый грунт вынимать сложнее, да и определить момент появления воды в скважине будет труднее. Осенью работы обычно приходятся на ноябрь.

Бурение скважин

Желонку часто используют для разведывательного бурения, без применения обсадных труб. Также, при помощи этого инструмента можно пробить полноценную скважину с обсадкой.

Для работы обычно используется плоский клапан, уплотненный резиной. Сама же желонка для бурения скважин, делается длинной 2-3 метра. Если ее сделать меньше, работа растянется на несколько дней, т.к. за один подъем будет захватываться мало земли.

В зависимости от типа грунта, она может использоваться как с клапаном, так и без него. Например, в мягких породах, можно бурить без клапана. В некоторых случаях имеет смысл менять трос на буровую штангу.

Желонка используется для таких почв:

  • рыхлые;
  • водянистые;
  • сыпучие;
  • обломочные.

Технология бурения желонкой, такая же, как и при очистке. Она отпускается в свободное падение и под силой удара, в нее набирается почва. Операция повторяется несколько раз, затем труба поднимается наверх, очищается и снова отправляется в скважину.

Для прохождения плотных глинистых грунтов, предварительно используется долото, которым разрыхляется почва. Работать можно без обсадки. Для таких грунтов, нужно делать окошко для очистки по всей длине трубы – иначе вычистить внутреннюю полость будет сложно.

Если скважина бурится в песчаной почве, использование обсадки необходимо, т.к. без нее грунт будет осыпаться. Таким же образом проходятся и плывуны. Вначале устройство заглубляется, а после, по мере вытаскивания опускается обсадная труба. Для прохождения плывунов, окошко закрывается.

Таким образом, можно без проблем сделать желонку для чистки скважины своими силами в домашних условиях. Тем более, для этого не требуется специфических умений и инструментов – сварочный аппарат и болгарка найдется у многих хозяев. А если учесть, тот факт, что скважина требует прочистки практически каждый год – такое приспособление должно быть всегда под руками.

Инструменты и применяемые материалы

Для начала понадобится собственно желонка, а также установка, к которой ее нужно подвесить. Желонка для бурения — снаряд достаточно тяжелый.

При сильном желании заполненное устройство можно, конечно, вытащить из шахты вручную, но для этого понадобится немало сил и времени. Чтобы облегчить работу, над местом бурения устанавливают вышку в виде треноги.

Для подвешивания желонки над рабочим отверстием используют специальную треногу. Обычно ее выполняют из металла, но подойдут и деревянные балки

Она может быть выполнена из металла или из дерева. Наверху закрепляют блок, через который пропускают металлический трос. На этом тросе подвешивают желонку. Так для ее вытаскивания понадобится меньше усилий. Подъем выполняют с помощью мотора-редуктора со сцеплением, на вал которого наматывается трос. Чтобы после удара желонки барабан не раскручивался по инерции, можно установить специальное устройство для торможения.

При коммерческом использовании применение тормоза вполне оправдано, но для собственных нужд можно обойтись и без него. С помощью сцепления можно регулировать усилие, поступающее на устройство, учитывая при этом момент удара. В процессе работы устройства способность определять этот момент быстро приходит с опытом.

В нижней части желонки приваривают или привинчивают башмак со встроенным в него лепестковым клапаном. Клапан не позволяет грунту высыпаться из снаряда, когда ее поднимают на верх, чтобы очистить

И установку, и желонку, и стакан можно сделать самостоятельно или приобрести в строительных магазинах. Для изготовления желонки понадобится отрезок металлической трубы длиной несколько метров. Наружный диаметр такой трубы должен быть меньше внутреннего диаметра обсадной трубы примерно на 20 мм. Например, если используется стальная обсадная труба на 133 мм, для желонки волне подойдет труба с диаметром 108 мм.

Толщина стенок трубы для желонки может достигать 10 мм. При этом следует соотнести размеры и вес устройства. Она должна быть достаточно тяжелой, чтобы при ударе о грунт эффективно его рыхлить и захватывать.

Но следует помнить, что для вытаскивания заполненной желонки должно хватать мощности редуктора. Вполне достаточным считается вес в 30-40 кг. Когда труба выбрана, необходимо внизу приварить или прикрутить башмак с лепестковым клапаном.

Галерея изображений
Фото из
Выбор типа клапана для желонки зависит от диаметра трубы и решаемой с помощью бура задачи

Узкие желонки с шариковыми клапанами применяются в основном для чистки дна скважины

Для бурения скважины подходящим снарядом считаются желонки диаметром от 80 до 160 мм. В бурении лучше действует лепестковый захлопывающийся клапан

Лепестковые клапаны бывают с одной и двумя створками. Для увеличения разрушающей силы башмак желонки дополняют резцами

Шариковый клапан в узкой желонке

Узкая желонка для прочистки скважины

Желонка для бурения выработок

Желонки с двухлепестковыми клапанами

Вверху приваривают защитную решетку и ручку, к которой следует прикрепить металлический трос. Нижнюю часть можно заточить внутрь, чтобы улучшить рыхление грунта. Вместо затачивания края можно внизу приварить заостренные прутья или острые куски металла.

Примерно таким же образом из куска трубы изготавливают стакан для бурения скважины на суглинках. Только в этом случае клапан не нужен, а по длине трубы делают вертикальные отверстия, чтобы можно было очистить стакан от вязкого грунта. Помимо установки и желонки, понадобится ряд материалов и приспособлений:

  • обсадные трубы в нужном количестве;
  • хомуты, чтобы зафиксировать трубы во время сварки или пайки;
  • садовый бур;
  • место для сбора отработанного грунта;
  • емкость или место для слива загрязненной воды;
  • сварочный аппарат или паяльник для труб ПВХ.

При создании скважин можно использовать как металлические, так и пластиковые трубы. Нижняя часть первой пластиковой трубы должна быть снабжена специальным башмаком, который облегчает процесс опускания трубы в шахту скважины. Пластиковые трубы спаивают с помощью специального паяльника.

Освоить работу с этим инструментом не сложно, но перед началом работ лучше взять несколько уроков у более опытных мастеров или потренироваться на отрезках ненужных труб. С металлическими трубами работать немного проще, поскольку они прочнее, чем пластиковые конструкции.

Нередко такую трубу просто забивают в шахту, чтобы опустить ее на нужную глубину. Для сварки металлических труб используют сварочный аппарат, если навыка работы с таким оборудованием нет, их придется освоить. Чаще всего для скважин используют трубы с резьбовым соединением, но сварка считается более надежной.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

  1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
  2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
  3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
  4. Для очистки скважины применяйте небольшие желонки.
  5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
  6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
  7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

  • Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
  • Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
  • Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
  • Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
  • Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
  • Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
  • В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
  • Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
  • Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
  • В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

  1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
  2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
  3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
  4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
  5. Немного загните пластину и установите ее в трубу.

Канатно-вращательное бурение

Когда для бурения скважины используется подобный метод, то он подразумевает использование полой штанги, с одного конца которой находится забурник. Земля, которая размягчена таким оборудованием, достаётся наверх благодаря промывке с использованием бурового раствора.

Этот раствор далее поступает в отстойник шлама. Так бурение скважины проводится с использованием обратной воды.

Подобный способ бурения осуществим благодаря использованию переносных бурильных установок. Чаще всего это вологодские, курганские, минские установки. Такой метод подходит для бурения скважин в сложных и труднодоступных местах. Он также подходит для бурения скважины на песок, глубина которой до пятидесяти метров. Бурение скважины осуществляется с использованием не просто воды, а особого бурового раствора, который содержит в себе бентиновую глину. Бентин при строительстве скважины позволяет укрепить стены скважины, а также не даёт им обрушиться. После этого, рабочее буровое оборудование достаётся из скважины и в отверстие помещаются пластиковые трубки и фильтры на дно. Вместе с тем, диаметр трубы должен составлять до 125 миллиметров, а диаметр скважины – до двухсот миллиметров. Оставшееся место между трубой и скважиной засыпается щебнем, фракции которого в среднем составляют от пяти до двадцати миллиметров. Усыпка гравием значительно улучшает работу скважины, её характеристику и эксплуатационные качества, срок использования.

Так можно создавать глубокие и большие скважины, глубиной до трёхсот метров. Однако если глубина скважин составляет более трёхсот метров, то она будет иметь телескопическую конструкцию.

Выбор: с фильтром или без?

Чтобы предотвратить попадание в скважину загрязнений, внизу устанавливают фильтр. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.

На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину

Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой. Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.

Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку

Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ — предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.

Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.

ПСУЛ — предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину

При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.

Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.

Схема устройства бесфильтровой скважины: 1 — скважина; 2 — водоносный — горизонт; 3 — водоприемная воронка; 4 — кровля; 5 — обсадная колонна; 6 — песок; 7 — полость, образованная в процессе откачки песка эрлифтом

После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.

В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.
