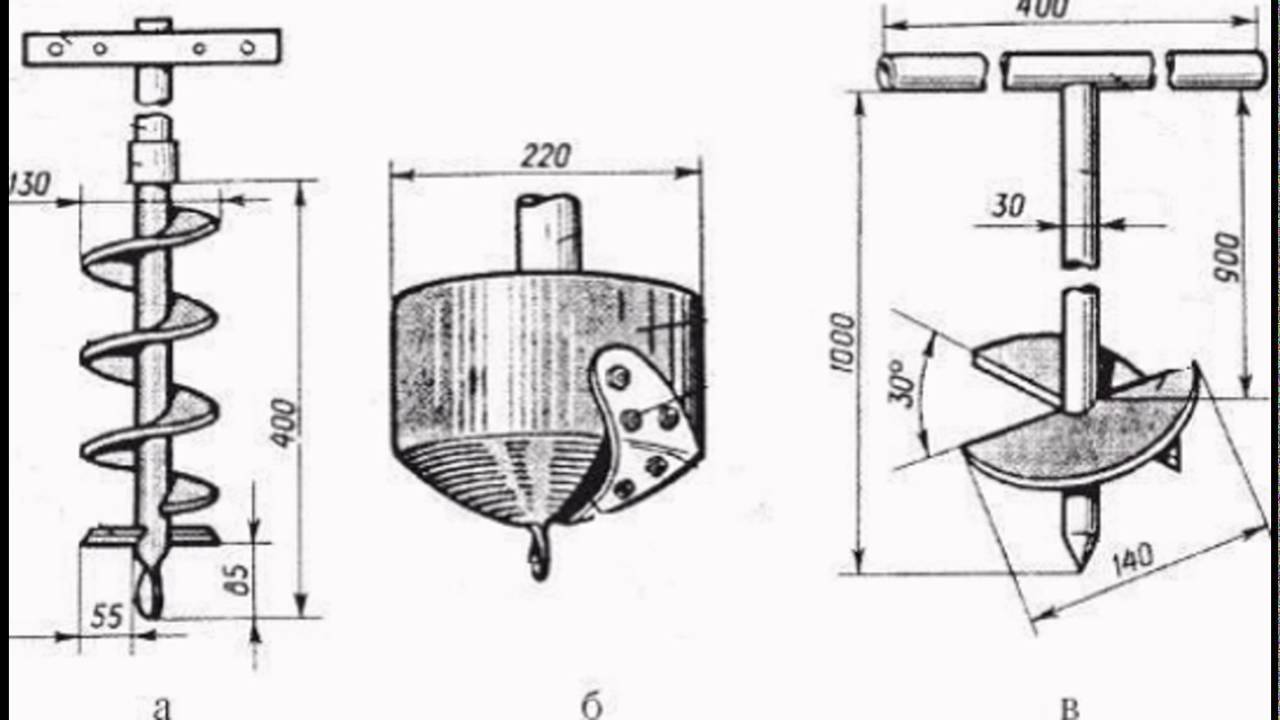

Как сделать бур для скважины своими руками: схемы лучших самоделок

2 Как подготовить самодельный бур?

После того, как буровая установка своими руками была успешно сделана, можно приступать непосредственно к процессу бурения скважин. В общем, используя бензобур, все работы делаются в определенной последовательности:

1. Разрабатываем небольшой подготовочный котлован или шурф.
2. Собираем и монтируем все инструменты.
3. Выполняем разработку пробного отверстия.
4. Продолжаем бурение, пока не дойдем до водоносных слоев.
5. Прокачиваем скважину, устанавливаем обсадные трубы, подготавливаем ее к дальнейшему использованию.

Самодельный шнек для бензобура, с правильно подобранными углами поворота дисков

Выкапывается шурф размером 1,5*1,5*1,5 метра. В обязательно порядке все стенки шурфа надо оснастить обычными деревянными досками или пластинами из надежного металла, дабы избежать возможного разрушения.

Собирается тренога либо из 3 брусьев, либо из металлических труб. Длина материала, как в первом, так и во втором варианте должна составлять примерно 3-4 метра. С помощью бензопилы можно нарезать трубы или брусья необходимых параметров.

Брусья или трубы выкладываются в треугольной форме, после чего создаются отверстия таким образом, чтобы в них можно было просунуть трубу. Помещается труба, но обязательно учитывается фактор надежности, ведь конструкция должна уверенно стоять и не распадаться.

Земляной бензобур закрепляется к концу троса, после чего можно приступать к бурению скважины на воду. Для бурения скважин применяется заводской шнек. Если для разработки скважин необходимо пройти слишком большое расстояние или создать крупное отверстие в грунте, то используют двойной земляной ямобур с возможностью контроля вместе с напарником.

Следует помнить, что если делать водозаборы небольшой глубины, то для того чтобы извлечь буровую колону совершенно не понадобится применять вышку. Бурильные штанги чаще всего создаются вручную. С такой целью используются обычные металлические трубы, которые нужно надежно соединить между собой.

Снизу штанги монтируется бур. Теперь нужно приступить к процессу изготовления кромок, но при этом нужно учитывать, что во время функционирования инструмента, они должны эффективно срезать почву, вращаясь согласно часовой стрелке.

2.1 Процесс бурения

Выкапывается яма приблизительно на 2 штыка стандартной лопаты, благодаря чему можно четко определить вектор, в котором будет работать ямобур. Сначала работать может один человек, но чем дальше устройство будет проходить вглубь грунта, тем тяжелее будет казаться весь процесс, а поэтому понадобится помощь других людей.

Оборудованная обсадной трубой самодельная скважина

Некоторые с целью сделать работу немного легче, прежде чем использовать бензобур существенно увлажняют землю. В то время, когда с поверхностью земли начнет сравниваться рукоятка инструмента, надо монтировать еще одно колено.

Теперь садовый ямобур должен войти в водоносный пласт. Чтобы определить эффективность такого вхождения, учитывают степень влажности. То есть, если удалось достичь водоносного слоя, то нужно аккуратно переместить бензобур до этого же водоупорного пласта. Таким образом, можно рассчитывать на максимальное количество питьевой воды в скважине.

В самом конце нужно устранить грязную воду. Используя ручной или погружной тип насоса, она извлекается сначала в количестве примерно 3 – 4 ведер, но если чистая вода так и не появилась, то нужно пройтись вглубь скважины еще приблизительно на 2 метра.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

Технология бурения скважины на воду

Ручное бурение использует ударно-канатный и роторный методы или абиссинский колодец. Самое простое — бурение роторным способом. Необходимые инструменты и материалы:

• Бур.

• Бурильные штанги.

• Лебедка.

• Бурильная вышка.

• Обсадочные трубы.

Лебедкой на вышке поднимают и вынимают из скважины бур со штангами (бурильная колонна). При неглубоком залегании воды можно доставать бур вручную при помощи блока на лебедке. Также вместо лебедки можно построить обычный ворот (как на колодцах). Бурильная вышка делается в виде треножника из подручных материалов.

Бурильные штанги — это трубы на резьбовом или шпоночном соединении. К нижней штанге крепится бур. Типы буров: спиральный или ложковый.

Бур-ложка (ложковый бур)

Бур-ложка (ложковый бур) — металлический цилиндр со спиральной или продольной нарезкой. Его ось эксцентрична относительно центра штанги. То есть ось вращения штанги и нижнего сверла должны совпадать, а у «ложки» она смещена на 10-15 миллиметров.

Таким образом, инструмент проделывает скважину диаметром больше собственного. Это позволяет буру свободно перемещаться в обсадных трубах, которые можно опускать прямо в процессе заглубления.

На видео приведен пример самостоятельного изготовления инструмента:

Самодельный бур-ложка делается из обычной толстостенной трубы с закалкой. Его можно использовать для бурения в мокром песке, суглинке, черноземе, глиноземе, и так далее.

Бур спирального типа (змеевиковый)

Бур спирального типа (змеевиковый бур) делается из скрученной металлической полосы инструментальной стали и напоминает сверло. Нижний конец инструмента оснащен режущей кромкой, шаг его спирали равен диаметру. Можно использовать для бурения в глине и в глиняных грунтах с гравийным наполнением.

Процесс бурения

Для удаления жидкой грязи из скважины используют желонку. Ее клапан при подъеме закрывается и задерживает «ил».

Над будущей скважиной устанавливается вышка высотой больше длины штанги. На первом этапе бурильная колонна включает в себя одну штангу и бур. После каждых 600-700 мм колонну нужно доставать и очищать от земли. По мере движения длина бурильной колонны увеличивается присоединением дополнительной штанги.

Такие необходимые операции, как подъем колонны, разборка штанги, ее сборка и обратный спуск занимают много времени. Поэтому необходимо захватывать буром максимальное количество почвы. Если бурение ведется в сыпучем грунте, то он будет опадать со стенок скважины вниз. Поэтому в «колодец» следует опускать обсадные трубы, но не до самого дна, а на расстоянии 0,5-1 метр от него.

На видео в подробностях показан процесс механизированного бурения скважины:

По мере заглубления обсадные трубы опускаются еще ниже. Бурение продолжается до водоупорного слоя. Пройти водоносный слой полностью необходимо, чтобы вода в скважину поступала в максимальном объеме (очень наглядно этот момент представлен на видео в конце статьи).

На дно скважины опускается фильтр из мелкой металлической сетки. Также фильтром служит нижняя часть обсадных труб, в стенках которых сверлятся отверстия. Перед установкой фильтра на дно скважины нужно засыпать 30-50 сантиметров крупного песка или мелкого гравия. Вода подается в дом по водопроводу с помощью насоса, поэтому необходимо подвести кабель и металлопластиковые трубы.

Любая готовая скважина на воду, обслуживание которой проводится в достаточном объеме, будет служить десятки лет. Обслуживание — это проверка крепежа, смазка и регулировка деталей насоса, электротехнические работы и так далее. Обычно «техосмотр» проходит на месте, не требуя демонтажа оборудования.

Подробнее о насосных системах можно прочитать в нашей статье — отказоустойчивые и производительные насосы «Грундфос» (Grundfos).

Также необходимо провести утепление скважины, а точнее ее верхней части.

Такие материалы, как полистирол (пенопласт), минеральная или стекловата лучше использовать, если грунтовые воды расположены близко, а также при глубоком промерзании почвы.

В холодных регионах следует обустроить термозащиту для трубопровода, подающего воду в дом — характеристики гибкого утеплителя для труб «Энергофлекс».

Слой утеплителя желательно делать толщиной 35-50 сантиметров.

Спиральный бур своими руками

• Изготовить ножи (спиральная пластина), для чего пригодятся половинки дисков (желательно стальных), толщина которых находится в пределах 10…15 мм. Если толщина окажется меньше, земляной буростановится, натолкнувшись на корни деревьев или осколки горных пород.
• Проще всего создать лекало из куска плотного картона – диск радиусом 15 см, в котором вырезано отверстие радиусом 2,5 см. Останется только расчертить 3…4 таких детали и вырезать их (болгарка, специальные ножницы по металлу). Образуются кольца, на которых необходимо выполнить радиальный разрез, после чего края смещаются (должны заходить друг на друга).
• Приварить готовые кольца на металлический стержень (штангу), которую венчает заостренный наконечник. Процесс сварки заслуживает отдельного внимания. Так, кольца приваривают на расстоянии 20 см от острия под углом 40° друг к другу (ножи устанавливаются один напротив другого, под углом 20° к горизонтальной плоскости). Сначала приваривается нижний элемент (сварной шов выполняется по всей длине внутреннего отверстия) и только после этого надевается следующее кольцо. Рекомендуется сваривать детали встык или с нахлестом по срезу колец.
• Нижнюю кромку лезвия (режущий элемент) самодельного бура следует хорошенько заточить и выполнить закалку. Ведь только так можно уменьшить время, затраченное на бурение шахты (скважина, колодец).

Для ручного бурения применяют специальные ручные буры.

Существует и модифицированная конфигурация – изготовление бура заключается в дополнительной установке стальных пластин, которые привариваются между витками спирали. Подобное усовершенствование позволяет не только с легкостью срезать корни, но и уменьшить вероятность обвала стенок скважины (почва дополнительно уплотняется металлическими пластинами).

Бурение скважин заключается в выполнении вращательного движения, во время которого ручной бур врезается в почву и набирает при помощи спиральных пластин. Чтобы освободить ножи от накопившегося грунта, ручной бур для земли периодически вытаскивается на поверхность. После этого он вновь погружается в землю.

Чтобы удлинить бур для скважины, применяется наращивание штанги. Для этого составные элементы соединяются при помощи втулки или резьбы, после чего фиксируются шплинтами (защита от случайного разъединения частей).

Бур-ложка

Его можно сконструировать, из металлического цилиндра (свёрнутого из листа стали по заднему диаметру) или из трубы подходящего сечения.

В боковой поверхности цилиндра/трубы нужно проделать продольную прорезь, загнув левую кромку (режущая часть), необходимую для выемки земли из боковых стенок скважины.

Режущая часть конструкции (низ ложки) – ковшеобразный резец: левая его часть – резец, а правая – поперечный выступ. Дополнительно, между отгибами цилиндра, можно приварить сверло по металлу, закрепив его к «телу ложки». Верхняя часть (ручка) бура-ложки изготавливается, как для спиралевидного, из штанги или трубы.

Ложкообразные самодельные установки для бурения

Как работает?

Инструмент, вращаясь, забирает грунт режущими кромками и вертикальной кромкой, набирая его во всю полость трубы/цилиндра.

В данной статье мы рассмотрели только два варианта изготовления буров самостоятельно. Однако, существуют и другие конструкции для домашнего бурения скважин.

Например, для каменистых отложений и твёрдого грунта применяется бур-долото. Изготовить его можно из четырёх составных частей: бура, ручки для его вращения, разъёмной трубы и конструкции, напоминающей вышку, но чтобы изготовить его понадобится вертлюг — приспособление, через которое подаётся буровой раствор к шлангу, проходящему сквозь штангу. Данную деталь самостоятельно сделать не получится, так как для этого необходимо высокоточное оборудование. Если же деталь будет не идеально герметичной, может произойти утечка подаваемого раствора.

Трехлопастное долото для бурения скважин

Использование перфоратора для изготовления бура

Самодельные буры имеют некоторые минусы, несмотря на то, что их изготавливают по собственным чертежам, учитывая собственный рост и вид грунта. Среди основных недостатков следует выделить то, что с помощью подобных приспособлений удается выкапывать не очень глубокие ямы, а работать с ними на твердых грунтах бывает довольно сложно. Все это, как правило, относится к ручным приспособлениям.

Если соединить рабочую часть с перфоратором, удастся повысить производительность труда. В основе такого бура будет лежать земляной шнек, перфоратор и переходник. Последний можно заменить редуктором. Важным фактором является количество оборотов перфоратора и мощность. Оптимальное значение последнего параметра для ручной модели составляет 2 кВт.

В зависимости от количества оборотов, бур можно соединить с патроном перфоратора через редуктор. Если мощность составляет 2 кВт, то редуктор не понадобится. Если вы хотите изготовить земляной бур из перфоратора своими руками, то понадобится инструмент, который выдает число оборотов рабочей насадки до 300 в минуту. Эта величина может уменьшаться. Она зависит от свойств почвы на участке. Для изготовления бура из перфоратора необходимо подготовить некоторые материалы и инструменты, среди них следует выделить:

• УШМ.
• Электрическую дрель.
• Металлическую арматуру.
• Кабель.
• Розетки.
• Сварочный аппарат.
• Материал для режущей части.

Если вы задались вопросом, как сделать земляной бур своими руками, то необходимо уделить особое внимание насадке. Для ее изготовления от прута или трубки с помощью болгарки необходимо отрезать кусок длиной 1 м. К нижнему концу следует присоединить ножи

От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке

К нижнему концу следует присоединить ножи. От бура отрезается основание для установки насадки в перфораторный патрон. Отрезанный фрагмент после этого нужно приварить к трубке.

Земляной бур из дрели своими руками можно выполнить по той же технологии. Если от старого электроинструмента не использовать основание, из прута следует выточить посадочное место для патрона. Туда может быть вставлен переходник. Помимо ручной модели, вы сможете сделать стационарную бурильную установку. Чтобы обеспечить электропитание, следует приобрести или самостоятельно сделать удлинитель.

Особенности ручного бурения

Обустройство глубинных скважин на загородном участке не всегда бывает целесообразным. Во многих случаях, когда грунтовые воды находятся сравнительно недалеко от поверхности, обеспечить снабжение водой жилого дома или дачного надела можно самостоятельно.

Подобный вариант позволяет сэкономить на привлечении к работе профессиональных бурильщиков со спецтехникой. Неглубокую водоносную скважину вполне можно пробурить своими руками. Всего лишь понадобится сконструировать самодельный бур для бурения скважин.

Следует учитывать, что не всегда имеется возможность пробуриться самому без обращения к специалистам, даже при относительно неглубоком залегании воды. Если между поверхностью и водоносным слоем располагается скальная порода, каменистая прослойка, или спрессованный гравийно-глинистый конгломерат, то пробуриться сквозь такой пласт ручным приспособлением будет проблематично, либо вообще невозможно.

Но, если вы счастливый обладатель участка с мягким или сыпучим грунтом, есть резон обустроить водозабор самостоятельно. Существует несколько основных технологий бурения, для которых используются и различные устройства:

• Ударная. Бур заглубляется в почву посредством падения с некоторой высоты, либо путём его забивания массивным молотом.
• Шнековая. Буровая штанга имеет на конце спиралевидный шнек, уходящий в землю при вращении.
• Роторная. В данном случае используется вращение штанги с одновременной размывкой грунта подаваемого в скважину водного раствора.

Роторная буровая установка весьма сложна по своему устройству и принципу действия. Для её работы необходимы узлы и агрегаты, которые невозможно сделать самостоятельно – насосы, помпы, вертлюги и т.д. Поэтому собрать подобное устройство будет весьма затруднительно рядовому домовладельцу. Гораздо проще создать буры для скважин на воду, действующие по ударному или вращательно-роторному принципу.

Ударный бур для скважин

Размер ударного бура примерно соответствует росту человека, а сам процесс бурения происходит без непосредственного физического усилия со стороны работников.

Что собой представляет ударный бур

Чертежи самодельного бура для скважины на воду в данном случае особенно пригодятся, так как предстоит изготовление более сложного механизма с большим количеством частей.

Ударный бур – некое подобие тарана, который собственный массой пробивает отверстие в земле. Он отлично пригодится для проделывания отверстий в плотной породе, где не получается сделать желонку вручную.

Как сделать ударный бур

Требуемые инструменты для сооружения:

• три длинные прочные балки или толстые трубы;
• блок для каната или стального троса;
• металлический трос;
• груз для утяжеления;
• острый наконечник;
• рессора;
• труба для ударного механизма.

Из металлических балок сваривается тренога, на которой будет держаться весь механизм. Ее желательно собирать сразу над местом бурения, чтобы не пришлось переносить. Сделать можно двумя способами: просто приварить сварочным аппаратом или сделать конструкцию разборной для простоты транспортировки.

К месту соединения балок крепится блок, через который следует протянуть трос. Накручивать и отпускать его можно вручную или используя электрический двигатель.

Ударный механизм необходимо соединить с тросом, второй конец которого продеть через блок. Теперь нужно потянуть за трос, чтобы поднять вверх бур. С максимально возможной высоты его нужно уронить на землю. Метод повторять до тех пор, пока ударная часть не достигнет нужной глубины.

Преимущества самодельной установки

Несомненно, буровая установка для создания скважины на воду обладает рядом некоторых преимуществ. К ним можно отнести:

1. Приемлемую стоимость. Отмечено, что заводская конструкция для бурения водной скважины в большинстве случаев стоит намного дороже той, которая был сделана своими руками.
2. Компактность и небольшой вес конструкции.
3. Технические характеристики буровой установки, сделанной вручную, как оказалось, ничем не уступают агрегатам заводского производства.
4. Простота монтажа. Самодельные буровые установки очень просто как монтировать, так и демонтировать.
5. Мобильность. Благодаря своим габаритам и особенностям конструкции, самодельную установку можно использовать для бурения скважин на самых труднодоступных участках. Кроме того, разобранную буровую установку довольно легко перевозить, поскольку она помещается в обычный прицеп.

Как сделать своими руками

Предлагаем вам несколько инструкций по изготовлению:

1. Спиральный.
2. Ложковый.
3. Ударный.

Спиральный

Необходимо взять толстую трубу. В нижней ее части будет находиться режущий элемент. Его делают из твердого сплава. Также потребуется металлическая полоса, чтобы приварить ее вдоль всей конструкции. Она должна иметь спиральную форму, благодаря чему почва будет выталкиваться наружу. Подготовьте:

• Трубу заданной длины с толстой стенкой.
• Металлический диск, подойдет от столярной пилы. Хорошо, если его размер сразу будет соответствовать диаметру будущей скважины на воду.

Процесс сборки выглядит так:

• Нижнюю часть трубы необходимо заострить.
• Прикладываете к ней заостренный наконечник и привариваете его.
• Берете диск от пилы и разрезаете его пополам.
• Обе половины привариваете к штанге под углом. От ее конца они должны находиться на расстоянии около 12,5 см.
• Сверху приваривается муфта и соединяется со следующей штангой.

Ложковый

Следует подготовить:

• Трубу с толстыми стенками.
• Сварочный аппарат.

При изготовлении вам никак не обойтись без схемы или чертежа. Согласно ему в трубе делается соответствующий прорез. Далее необходимо сделать сечение, например мощным молотком или кувалдой. Низ трубы хорошо заточить, вместе с боковыми кромками. По продольной оси снизу приваривается сверло диаметром до 36 мм. Сверху крепится штанга.

Ударный

Сперва следует изучить проект на фото в этой статье и как выполняется установка треноги. Высота конструкции до трех метров. Сверху обязательно крепится канатный блок. Учитывая, что вес бура серьезный, сооружается лебедка. Она крепится к треноге.

В скважинном буре используется толстостенная труба, солидного веса, чтобы она могла пробить и скалу. Конец обязательно заостряется. Сверху нужно отверстие для крепления каната.

Еще изготавливается радиальное отверстие сверху трубы. Это позволит без особых затруднений изымать грунт.

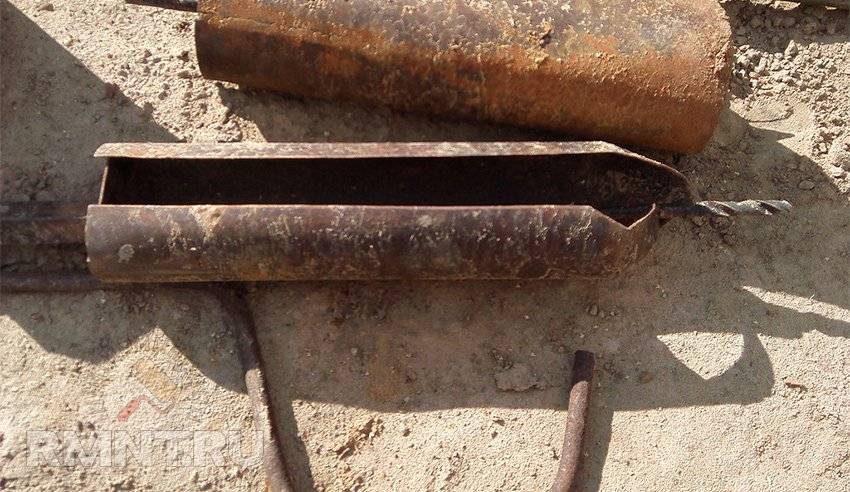

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

• Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
• Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
• Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
• Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.
