Блоки для фундамента — железобетонные, керамзитобетонные

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

более В7.5 – бетон М100;
не ниже В12.5 – М150;
тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

«Т» – тяжелый;
«П» – керамзитовый (с пористым основанием);
«С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Влияние грунтов в месте застройки

В целом, грунты можно разделить на стабильные с хорошей несущей способностью и слабонесущие, нестабильные. В первом случае отсутствуют такие неприятные для застройщика явления, как деформация при замерзании или проседание. К слабонесущим грунтам относят пучинистые, болотистые, пластуны и т. п. В случае нестабильной почвы устраивается либо заглубленный фундамент, либо свайный, с закладкой ниже точки промерзания грунта. Мелкозаглубленные основы при таких условиях малопригодны.

При строительстве дома на участке с непростым рельефом, обводненном или со слабонесущим грунтом, целесообразней закладывать свайный фундамент.

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — небольшой ресурс времени, который необходим для его изготовления. На сборку требуется всего несколько дней. Основной недостаток: он не монолитный, потому ставить его можно не везде и не всегда. Нормально стоят сборные ленты из блоков на сухих, не склонных к пучению грунтах. При других условиях требуется расчет, причем лучше — профессиональный.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

Монолитный строится долго, блочный — быстро.
Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

Резюме

Фундамент из ФБС подойдет для желающих построить в доме подземный уровень или подвал, но потребует затрат на аренду строительной техники. Однако, этот недостаток перекрывает скорость монтажа, которая зачастую нужнее.

Полнотелый керамзитобетонный блок габаритами 40х20х20, применим как в закладке ленточного, так и столбчатого фундаментов, обладает хорошей теплоизоляцией. Монтаж такого фундамента возможен одному человеку без привлечения посторонней помощи, что снижает финансовые расходы на рабочую силу.

Несмотря на все преимущества керамзитобетонных материалов, прежде чем использовать их в качестве сборного фундамента необходимо чёткое понимание недостатков керамзита как наполнителя, а именно: керамзит хрупкий материал с влагопоглощением более 15%. Зная эти минусы вы всегда сможете достойно их обыграть.

Несмотря на все споры профессионалов, строительная практика доказала: если вы планируете возводить малоэтажную легкую конструкцию и в вашем регионе преимущественно стабильный, устойчивый грунт с низким УГВ, смело выбирайте керамзитобетонные блоки для устройства фундамента.

Поэтапное возведение фундамента. Первый этап

На первом этапе стоит подготовиться к возведению блочного фундамента. Создается подробный проект постройки, в котором указываются все размеры.

По выбранным размерам следует рассчитать количество блоков. Для этого потребуется знать, какие размеры имеют блоки для фундамента.

Следует ознакомиться с ассортиментом строительных магазинов, в которых присутствуют блоки. Затем производится подробный расчет количества.

Итак, после расчета количества блоков и составления плана, можно приступать к закупке самих блоков. Для начала узнайте, какие блоки для фундамента бывают.

Многие торговые точки предоставляют дополнительные услуги по доставке и монтажу конструкций. Для домашних мастеров это очень удобно.

Применение керамзитобетона для устройства блочного основания

Коэффициент гигроскопичности керамзитобетона составляет всего 3% от общей массы. Для примера гигроскопичность обычного кирпича 6-10%, бетона до 15%, а пено- и газобетоны до 22%. Соответственно, этот материал идеально подходит для устройства сборных фундаментов.

Фундамент из керамзитоблоков, утепленный пенопластом и обложенный кирпичом

Работы по геодезической привязке дома, выборке грунта и устройству песчано-гравийной подушки производятся по аналогии с заливным фундаментом. Если грунт песчаный, то допускается просто уплотнение дна котлована. Устройство фундамента производится по полной аналогии с кладкой стен из того же материала. Блоки укладывают на обычный цементный раствор с перевязкой швов на 0,5 высоты. Допустимая высота такого основания не должна превышать 5 рядов.

Достоинства и недостатки ленточного сборного фундамента из керамзитобетонных блоков

Преимущества:

Высокая стойкость к грунтовым водам;
Стойкость к резким, значительным и частым перепадам температур. Минимальный коэффициент теплового расширения всей конструкции;
Можно производить укладку на любой тип грунта;
Высокая скорость производства работ по сравнению с заливкой;
Средний удельный вес блоков позволяет осуществлять монтаж без использования тяжелой, специализированной строительной техники.

Недостатки:

Усадочные процессы у сборного основания более выражены, чем у монолитного фундамента;
Необходима выборка большого объема грунта.

Такие фундаменты допускаются в качестве основания для одноэтажного дома из керамзитобетона, имеющего мансарду.

Как правильно подобрать размеры ФБС блоков для строительства

При возведении фундаментов могут применяться разные размеры блоков фундаментных, и цена за штуку изделия будет зависеть от его габаритов. Для точного определения размеров блоков и их количества следует выполнить развертку основания. На специальном чертеже условно раскладываются все изделия по длине и высоте подвальной стены здания. Здесь следует учитывать перевязку между блоками, которая составляет не менее 25 см.

Ширина изделия подбирается исходя из толщины стен здания. В данном случае допускаются незначительные свесы надземных сооружений. Если стены будут возводиться из кирпича, то величина выступа должна быть не более 40 мм с каждой стороны. Здесь можно использовать ФБС шириной 600 мм для стен 640 мм и величиной 500 – для конструкций 510 мм.

Длину фундаментного блока необходимо определять по развертке, где располагают элементы разных размеров таким образом, чтобы они ложились ровно, не образовывая существенных выступов.

Полезный совет! Если не получается уложить должным образом элементы стандартной величины, их можно расколоть по длине.

Фундамент из ФБС имеет гораздо более высокую скорость постройки со значительным снижением трудозатрат

При строительстве фундаментов и возведении стен применяются изделия высотой 580 мм. Блоки со значением 280 мм используются в качестве доборных элементов, когда необходимо выполнить отверстие в основании для продухов, ввода или вывода сетей.

Вес ФБС блоков является немаловажным значением, зная которое, можно определиться со спецтехникой, необходимой для укладки изделий, а также с транспортом, который будет задействован при доставке блоков к месту строительства.

Полезный совет! Сегодня производители выпускают небольшие фундаментные блоки 200х200х400 мм, которые можно устанавливать без привлечения спецтехники.

Фундамент из блоков: строим быстро и надёжно

Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.

Что представляет собой блочный фундамент

Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.

Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.

Фундамент из блоков определяет надёжность и долговечность всего строения

Достоинства и недостатки блочных фундаментов

Преимущества использования бетонных блоков:

скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
универсальность — возможность построить фундамент любой сложности;
надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
простота монтажа — не требуется опалубка;
строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.

Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:

цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:
потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
низкая сопротивляемость потерям тепла.

Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.

Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом

Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.

Подготовка грунта

Применение блоков ФБС требует уплотненного грунта

Используя элементы ФБС, можно без особого труда изготовить ленточный или столбчатый блочный фундамент своими руками. Каждая разновидность конструкции имеет свой тип достоинств.

Устройство такого основания под жилое строение требует строительный участок с плотной структурой почвы.

Эксперты строительного дела рекомендуют выполнять монтаж на таких грунтах, как:

структура грунта, состоящая на основе уплотненного песка;
щебень или гравий;
скальные виды пород.

Устройство блочного фундамента

Важно перед тем, как сделать фундамент из блоков, выполнить геологические этапы работ. Они необходимы для выяснения состава и плотности слоев грунта на строительном участке. Эту работу делают при помощи бурения слоев почвы на определенную глубину, а затем берется на анализ образец

Эту работу делают при помощи бурения слоев почвы на определенную глубину, а затем берется на анализ образец.

Для того чтобы спустя некоторый промежуток времени не образовались деформации и трещины на конструкции крыши и основных стенах, в обязательном порядке выполняются исследования почвы.

В случае если построенный тип основания размещен на грунтах, у которых структура имеет нестабильные характеристики, то можно решить эту проблему при помощи частичной замены почвы на строительном участке, а также ее уплотнении.

Чаще всего для индивидуального строительства в целях экономии образцы грунта не увозят в лаборатории. Их внимательно изучают непосредственно на месте буровых работ.

Пошаговая инструкция по устройству заглубленного фундамента из ФБС

Фундамент блочный с заглублением монтируют в следующей последовательности:

Подготовка. Проведение проектных и изыскательских работ, построение чертежей, закупка материалов.
Земляные работы. Разметка территории при помощи кольев, определение углов здания, диагоналей, корректировка разметки. Откапывание траншеи или котлована с учетом ширины блоков.
Укладка песчаной подушки, трамбовка. Песок и щебень засыпают и трамбуют послойно, через каждые 10 см с использованием виброплиты или ручной трамбовки.
Организация подошвы фундамента. Укладка блоков с подпятником (плит ФЛ) или заливка монолитной ленты (для зданий больше двух этажей на неустойчивых грунтах. Выполняется с помощью установки опалубки).
Армирование ФБС в нижнем ряду. Скрепление прутьев происходит за счет вязальной проволоки. Сваривать прутья не рекомендуется. При нанесении слоя бетона следят, чтобы им была покрыта вся арматура. Армирующий пояс заливается раствором за один раз, чтобы избежать появления дополнительных швов. Бетонный раствор для этих целей лучше заказать в готовом виде, это исключит простои в работе и повысит качество материала.

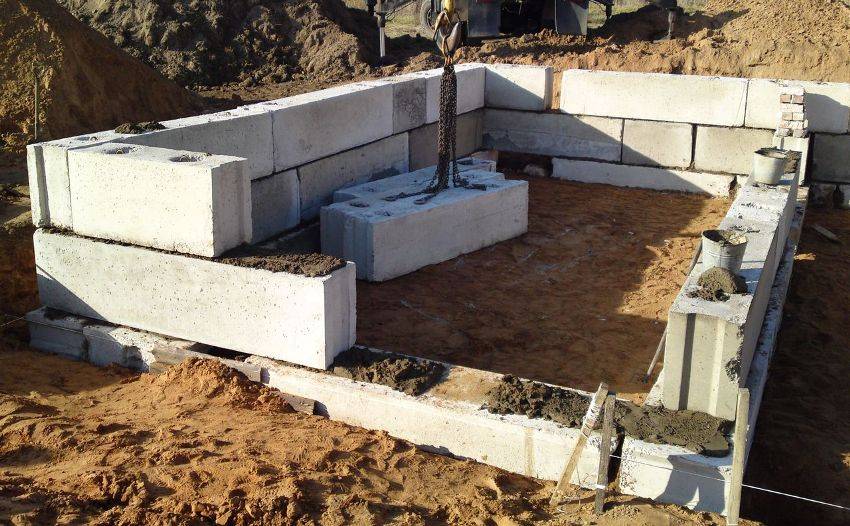

Установка блоков. Производится с помощью автокрана на цементно-песчаную смесь. Сначала укладывают угловые блоки, между которыми натягивают причалочный шнур для разметки. Вертикальные швы между пазами заливают раствором, для образования монолитной конструкции. Верхние и нижние ряды перевязывают между собой. При укладке необходимо контролировать места прокладки коммуникаций. Обычно используют специальные блоки с отверстиями под трубы.
Укладка второго армирующего пояса.
Организация гидроизоляции (чаще всего – проклейка или обмазка).

Как сделать своими руками, технология

Чтобы максимально сократить затраты на возведение здания, можно сделать фундамент своими руками из ФБС блоков

Если нет опыта проведения работ такого типа, то необходимо обратить внимание на ряд моментов:

Проект дома и геологические изыскания лучше заказать в профильной организации, а не полагаться на опыт соседей или друзей.
Причалочный шнур натягивают в 2 мм от боковой поверхности угловых блоков для удобства работы.
Слой раствора в армирующем поясе должен быть не меньше 3 см.
Если в процессе перевозки от блока откололся кусок, то его все равно можно использовать в строительстве. На постель из раствора укладывают большую часть, а потом – отколотый кусок.
Пастель из раствора выкладывают лопатой или ведром, затем разравнивают кельмой.
Кирпичную кладку, которой заполняют пространство между блоками, обязательно заштукатуривают тем же раствором, который заливают в стыки блоков.
Утепление фундамента делают снаружи, чтобы избежать образования конденсата в помещении.

Соблюдение технологий и строительных норм позволяет самостоятельно организовать качественный фундамент из блоков ФБС без больших издержек. Строительство бани или сарая можно выполнить быстро, оно не отнимет много сил, при условии покупки готовых материалов и раствора.

Технология возведения

Здесь все зависит от выбранного типа конструкции для дома из керамзитобетонных блоков. Можно привести краткие рекомендации для каждого типа основания.

Ленточный тип

Может изготавливаться двумя способами:

сборный;
монолитный.

Монолитный имеет больше преимуществ при строительстве частного здания, поскольку позволяет избежать привлечения большегрузной и грузоподъемной техники. Ширину ленты подбирают исходя из толщины стен. Она должна обеспечивать нормальное опирание ограждающих конструкций, по возможности без свесов и смещения осей стен и фундаментов.

По материалам можно привести следующие требования:

бетон В20 – В25;
арматура А400;
песок для подсыпки средней или крупной фракции.
если планируется устройство мелкозаглубленной ленты, нужно предусмотреть утепление экструдированным пенополистиролом или керамзитом.

Столбчатый тип

Так же как и лента, может изготавливаться из монолитного и сборного бетона. По обрезу предусматривают ростверк, который обеспечит совместную работу отдельно стоящих элементов. Этот тип опор редко применяется для массивных строений.

Конструкция столбчатого фундамента своими руками

Плитный тип

Изготавливается из монолитного железобетона. Для частного строительства толщина плиты (без учета бетонной подготовки) будет составлять 200-300 мм. Для изготовления применяют бетон классов В20-В25 и арматуру класса А400. Армирование выполняют каркасами. Заливку нужно проводить в один прием, что позволит обеспечить соблюдение технологии и надежность конструкции.

Схема плитного фундамента

Земляные работы

Столбчатый фундамент из блоков требует наличия скважин для установки столбов. Для этого лучше воспользоваться ручным буром, углубившись до нужной отметки. Расширить яму можно лопатой. При использовании бетонных блоков с вышеупомянутыми размерами габариты скважины должны получиться следующими: 50 x 50 см. Глубина будет зависеть от того, в каком климате осуществляется строительство.

При этом важно учитывать глубину промерзания грунта. Если в вашем регионе она равна 50 см, то в скважину необходимо углубить на 90 см

Как только скважины во всех углах были сформированы, следует выкопать скважины еще и на пересечениях стен. Затем углубления нужно расположить под будущими стенами, расстояние между ямами должно составить 2 м. Если вы решили возвести столбчатый фундамент из блоков, то на следующем этапе можно переходить к формированию столбов.

Конструкция и особенности ленточного монолитно-блочного фундамента

Бетонные блоки шириной 40 см

Монолитно-блочное основание укладывается с перевязкой каждого ряда на длину половины блока. Ширина соединительных швов составляет 15-20 мм. Укладка производится на железобетонные блоки-подушки либо на монолитную армированную плиту. Первый вариант применяется для объектов, в которых отсутствует подвальное помещение, а второй – для создания цокольного этажа.

В качестве рядовых блоков применяют такие, стандартная ширина которых составляет 30, 40, 50 или 60 см. Какой из них выбирать, следует определять в зависимости от предполагаемой нагрузки на основание. Стыки между блоками заливают послойно бетоном марки М150 (В12,5) или лучше. В химически активных типах грунта в раствор добавляют специальные добавки, призванные повысить устойчивость фундамента к их воздействию.

Ленточный сборно-монолитный блочный фундамент с прерывистой конструкцией

Прерывистый ленточный блочный монолитный фундамент допускается устанавливать только на плотные грунты или для возведения дома без подвального помещения. В его конструкции используются специальные подушки (аналог подошв столбчатого основания), предназначенные для передачи нагрузки плотным слоям грунта благодаря увеличенной площади контакта. Посмотрите видео, как сделать ленточный блочный фундамент.

https://youtube.com/watch?v=n2S_a76IKyM

Блоки могут укладываются на подушку двумя прерывистыми способами:

Раскладка в шахматном порядке. Укладка в промежуточном ряду производится с небольшим расстоянием между блоками, которое составляет до трети длины блока и не превышает 70 см.Обвязка выполняется укладкой встык. Образуемое свободное пространство между блоками засыпается грунтом и тщательно трамбуется либо бетонируется. За счёт этого конструкция оказывается дешевле обычного монолитно-блочного фундамента. Установка такого фундамента допускается только после проведения инженерных изысканий и выполнения всех необходимых расчётов, так как она обладает минимальной прочностью, по сравнению с другими типами блочных конструкций.

Какой конструкции отдать предпочтение, в каждом случае определяется путём анализа проекта здания, а также данных, полученных в результате инженерных изысканий

При этом берётся во внимание целесообразность финансовых затрат и общая стоимость объекта

Армопояс

Если дом возводится на нестойких грунтах или на рельефе, то сборный фундамент нуждается в дополнительном усилении, для минимизации повреждений от усадочных процессов. Армопояс это конструкция из монолитного железобетона толщиной не более толщины стен и такой же высоты (квадратный в сечении). Для заливки используют бетон марки от М150.

Наиболее целесообразно использовать монолитный ленточный фундамент для дома имеющего 2 и более этажей с межэтажными перекрытиями из ЖБК, но для малоэтажного строительства такая прочность будет излишней. Для одноэтажного дома вполне достаточен более дешевый сборный фундамент из тех же блоков.

Особенности железобетонных фундаментных блоков (видео)
