Блок бесперебойного питания: назначение и специфика работы бытового ИБП

Виды корпусов

Бесперебойники выпускаются в следующих видах корпуса:

• Настенные. Устанавливаются при помощи навесного крепления вблизи от сети. Данные ИБП отличаются малой мощностью и небольшими габаритами, за счет чего применяются для защиты котлов отопления и ПК.
• Напольные (башенные). Размещаются на плоской поверхности в вертикальном положении. В зависимости от мощности представляют собой как моноблоки для установки на полу или столе, так и промышленные установки для защиты оборудования.
• Стоечные бесперебойники. За счет горизонтального положения предназначены для установки в стойки и шкафы шириной 50 см. Данный тип корпуса не предназначен для дома, но популярен в промышленной и телекоммуникационной сфере.
• Универсальные ИБП. Представляют собой бесперебойники с возможностью изменения ориентации. В зависимости от назначения их можно расположить в вертикальном и горизонтальном положении. Поэтому универсальные ИБП подходят как для напольной установки, так и для эксплуатации в стойке или шкафу.

Универсальный ИБП.

Основные характеристики ИБП

У ИБП есть несколько основных характеристик, на которые стоит обращать внимание при покупке. Рассмотрим их ниже

1. Мощность. Данная характеристика напрямую определяет какое оборудование может быть подключено к данному ИБП. Всегда выбирайте источник с запасом по мощности. Это позволит избежать возможных проблем с нехваткой мощности.

Обычно данная характеристика обозначается величиной VA или Вт. Если величина указана в VA (ВА), то умножьте ее на 0,6, чтобы получить значение в более понятных нам Ваттах.

1. Тип ИБП. О типах бесперебойников я рассказывал выше. Мы пришли к выводу, что наиболее оптимальным будет ИБП с двойным преобразованием, но для домашних нужд будет достаточно оффлайн или линейно-интерактивного источника.
2. Время работы от аккумуляторов. Данная величина очень важна, так как от нее зависит насколько долго проработает компьютер без внешнего питания. Обычно время автономной работы устанавливается в диапазоне 5-30 минут. Учтите, что при максимальной нагрузке на ИБП время работы без электричества значительно снижается.

Эти три характеристики являются наиболее важными. Помимо них у ИБП есть еще множество характеристик

Например, при выборе бесперебойника в магазине обращайте внимание на то, какие разъемы питания установлены в источнике, есть ли дисплей и дополнительные интерфейсы (RJ-11, USB), сколько батарей устанавливается и прочие

Особенности источников питания постоянного тока

Эти устройства предназначены для получения стабильного постоянного напряжения или тока. Соответственно, они имеют режимы стабилизации как по току, так и по напряжению. То есть при максимальном изменении тока напряжение практически не меняется, и аналогично при значительных колебаниях напряжения величина тока остается постоянной.

Имеется режим отсечки тока. В этом режиме с питаемого устройства снимается напряжение, если ток превышает установленную величину. Современный источник питания имеет несколько регулируемых выходов и дополнительные выходы на фиксированные напряжения (3,3V, 5V, 12V …).

Управление работой БП осуществляется встроенным микроконтроллером. Режимы работы и отдельные параметры записываются в ячейки памяти. Мощность источника питания зависит от назначения прибора и решаемых задач. Предприятия-изготовители выпускают приборы малой (до 100 Вт), средней (до 300 Вт) и большой (свыше 300 Вт) мощности.

Бытовые и промышленные ИБП

Разделение ИБП на бытовые и промышленные не совсем корректно. Производители и продавцы этих приборов защиты группируют ИБП по комбинации двух параметров: мощности и типу.

ИБП мощность

Мощность ИБП параметр понятный, так как существует в параметрах всех бытовых приборов. Показывают мощность ИБП, чаще, в двух значениях. Во-первых, значение полной мощности прибора. Она показывается во внесистемной единице измерения В⋅А (вольт–ампер). Во-вторых, это выходная мощность прибора. Она показывается в знакомых ваттах или киловаттах (Вт или кВт).

Указываются эти два параметра через слеш. Отличаются В⋅А от Вт на коэффициент 0,7. Например, ИБП APC Symmetra LX, который вы можете найти на сайте https://www.ritm-it.ru/ups/apc/, имеют параметры по мощности 11,2кВт/16кВА. Очевидно, 11,2=16×0,7.

ИБП APC Symmetra LX

Кстати, значение выходной мощности ИБП является базовой для подбора прибора. А именно, мощность каждого подключаемого к ИБП прибора, умножается на коэффициент пусковых токов этого типа прибора. Полученные мощности складываются. Сумма умножается на коэффициент запаса по мощности 1,2-1,3. Полученная величина умножается на коэффициент 0,7. В итоге получаем значение полной мощности ИБП в В⋅А.

ИБП тип

Тип ИБП, собственно, показывает, где данный прибор может использоваться. Без комбинирования. Здесь три варианта.

1. Резервные ИБП, срабатывают через не более 10мс. Назначение бытовое и офисное, для компьютера и периферии.
2. Линейно интерактивные ИБП. Включатся через 2-4мс. Применяют для бесперебойной работы  газовых котлов отопления, работы офисных серверов.
3. Третий тип ИБП, называют приборами двойного преобразования. Время срабатывания отсутствуют. Применяются в медицине и ЦОД.

Технические характеристики UPS

Выбор УПС производится по его характеристикам, которые условно можно разделить на входные и выходные

Важно найти оптимальный баланс — параметры UPS должны устраивать пользователя, но без переплаты за избыточные характеристики и функции

Входные

Главным входным параметром бесперебойника является питающее напряжение. Оно должно соответствовать напряжению сети

Также надо обратить внимание на потребляемый ток (автоматический выключатель, защищающий сетевую розетку, должен его выдерживать) и частоту сети. Эти данные обычно написаны около разъема сетевого питания

Входные параметры ИБП.

Выходные

На уровень напряжения и его частоту также надо обратить первоочередное внимание и при изучении выходных параметров. Для компьютера это может быть неважным – его БП импульсный, питающее напряжение все равно сначала выпрямляется

А для энергоснабжения вспомогательных устройств этот момент может оказаться критичным. Если здесь все в порядке, дальше надо обратить внимание на нагрузочную способность – выходную мощность УПС. Она должна быть не меньше, чем суммарная мощность всех нагрузок.

Шильдик с некоторыми выходными параметрами UPS.

Следующий важный для пользователя параметр – время автономной работы. Он зависит от емкости батареи и в определенной мере связан с другой характеристикой – временем зарядки полностью разряженной АКБ. Это время показывает, сколько будет восстанавливаться ИБП после исчезновения напряжения сети и разряда аккумулятора, близкого к полному. Для наглядности эти параметры приведены в таблице для нескольких популярных источников.

Тип UPS	APC BK500EI	Ippon Back Power Pro	Powercom War 500A	Tripp Lite Pro 550X	APC Back UPS ES525VA
Время работы, мин	5	5	8	4	4
Время зарядки, ч	6	4	6	5	5

Отсутствие жесткой зависимости времени работы под полной нагрузкой и временем зарядки объясняется различными условиями пополнения энергии (разным зарядным током), но в целом корреляция прослеживается.

Кроме того, надо обратить внимание на наличие:

• защит от перегрузки, а также коротких замыканий;
• защиты от высоковольтных импульсов (пиков);
• индикации нормальных и аварийных режимов;
• время переключения;
• наличие управления с ПК.

Также важным может быть количество выходных разъемов для подключения нагрузок, но здесь все равно имеется ограничение по нагрузочной способности ИБП.

Некоторые выходы УПС может быть не резервированы от аккумулятора, а лишь защищены от выбросов и помех.

Задняя панель UPS с тремя выходами с питанием от батареи и одним защищенным от помех.

Часть характеристик написана на шильдике УПС, часть – в технической документации (паспорте). Некоторые можно определить визуальным осмотром (количество розеток, разъем для связи с ПК и т.п.).

Обзор лучших моделей

Модели ниже выбраны по отзывам покупателей по данным Яндекс.Маркета, отсортированы по их количеству и качеству.

Название	Тип	Мощность	Напряжение на входе/выходе	Сила тока	Цена	Отзывы
К-Инженеринг БИРП-12/2,5	резервный	Не более 66  Вт	Питание от сети 150-265 В, на выходе 11,88-12,12 В	2,3-2,8 А	3800  рублей	Низкая цена, российский производитель, надежность.
Рубеж ИВЭПР 12/3,5 2х12 БР	резервный	62 Вт	От сети 140-265 В, 12 В на выходе	3,5-4 А	3200 рублей	Хорошая надежность для резервного устройства.
К-Инженеринг БИРП-12/10,0V.8	резервный	До 120 Вт	150-242 В от сети, 10-15 В на выходе	8 выходов по 0,75 А, 1 выход до 4 А	6500   рублей	Устройство оптимизировано под видеокамеры, автономная работа до 2 часов.
К-Инженеринг БРП КВАНТ 12/3,0 D	резервный	До 90 Вт	150-265 В от сети, 13,8 на выходе	2,8-3 А	1600  рублей	Разработка для систем охраны в помещении, простая дешевая и надежная.
FALCON EYE FE-1230	резервный	Не указана	150-242 В от сети, 11-14 В на выходе.	3-3,5 А	1200 рублей	Прочный корпус, неприхотлив, для небольших задач.
СКАТ-1200У	резервный	Не более 160 ВА (около 120 Вт)	170-242 В от сети, 9,5-14 В на выходе	5,5-6,5 А	6250 рублей	Нет плохих отзывов, выполняет задачи без нареканий.
SKAT-V16 Rack	интерактивный	До 210 Вт	180-250 от сети, 11,8-15,2 на выходе	0,5 А по каждому выходу	17420 рублей	Плавное переключение при потере напряжения, удобная удаленная работа с устройством.

Наибольшей популярностью пользуются марки «Квант», «Рубеж», «Скат», БИРП.

Для защиты техники от перепадов лучше всего подойдут БИРП от К-Инженеринг, «Рубежи» и «Скаты» выгоднее использовать для более критичных участков. Линейка «Квант» разрабатывалась специально для систем охраны, поэтому не самые высокие характеристики компенсируются повышенной надежностью работы.

Типы ИБП

Существует несколько типов ИБП, отличающихся сценариями работы:

1) Резервный. Самый простой из представленных на рынке. В случае пропадания напряжения на 5-15 миллисекунд или его резкого скачка переходит на питание от батареи. Недостаток данного типа – при работе в нестабильных электросетях с частыми скачками напряжения устройство будет каждый раз переходить на работу от аккумулятора, что сокращает его срок службы.

2) Линейно-интерактивный. В отличие от резервного, имеет встроенный стабилизатор, значительно продлевающий срок службы – при скачках напряжения в рамках допустимого устройство не будет задействовать режим работы от батареи.

3) С двойным преобразованием или онлайновые. Встроенный в такие ИБП выпрямитель преобразует переменное напряжение в постоянное, а затем снова в переменное, поэтому изменения в электросети не вредят оборудованию. Обычно такой тип используется в серверных или производственных помещениях и для дома является избыточным.

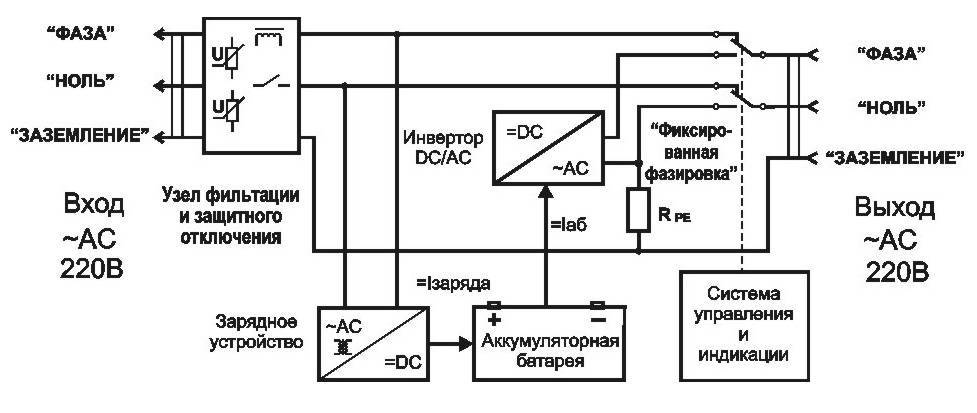

ИБП резервного класса

ИБП этого класса, относят к самым простым. Это устройство работает по очень простому принципу – питание потребителей осуществляется через электрическую сеть, если питание пропадает, то оно начинает поступать от АКБ, являющихся неотъемлемой частью устройства. Зарядку аккумуляторов происходит при работе устройства от сети. Статистика говорит о том, что эффективность таких приборов лежит в диапазоне от 55 до 60%.

Большая часть приборов этого класса работают по описанной технологии. Как правило, их используют для защиты компьютера в домашних условиях. Особенно актуально использование такого изделия для тех, кто живет за пределами городской черты. Но, так сложилось, что обеспечивают предельно низкий уровень защиты. Очистка сигнала от помех осуществляется только частично. Довольно часто такого уровня защиты хватает для потребителей, установленных дома, но в производственных условиях качество электрического питания должно быть выше.

Резервные источники хорошо работают в связке с домашним компьютером, но они физически не могут работать с насосными станциями или отопительными котлами. Дело в том, что источники резервного типа не в состоянии обеспечить синусоидальный тип напряжения. Если для такого прибора как домашний компьютер – это некритично, то для более сложных устройств, это может привести к выходу их из строя.

Выбор ИБП

Выбирая подходящий вариант, следует ориентироваться на то, для чего нужен ИБП, и учитывать ряд дополнительных параметров:

• характеристики запитываемых от системы бесперебойного питания устройств;
• желаемую мощность;
• качество электросетей;
• бюджет.

Разумеется, идеальным решением для любой ситуации станет On line блок, но для некритичных задач вполне подойдут резервные или линейно-интерактивные.

Ключевые характеристики ИБП для выбора:

• форма и технология генерации выходного напряжения (ИБП постоянного тока или переменного);
• заявленная и требуемая мощность;
• тип;
• время автономной работы от батареи.

Обычно последнее составляет 5–7 минут, чего вполне достаточно для штатного завершения работы. Более продвинутые предоставляют до 20 минут, а самые энергоемкие способны питать нагрузку до получаса. Их используют, например, в больницах и других критически важных объектах.

Также следует обращать внимание на дополнительные интерфейсы, возможность программного и удаленного мониторинга и управления, простоту замены аккумуляторов и доступность подключения дополнительных АКБ для увеличения периода автономности

Задачи

Необходимо определиться, для чего нужен бесперебойник. При частых отключениях электричества дома или в офисе пригодится простой резервный, который поможет сохранить работу и корректно выключить ПК. Но следует учитывать, что стабилизатор в источниках этой разновидности отсутствует, поэтому при возможности желательно выбирать модель подороже, с качественной элементной базой.

При частых скачках напряжения желательно озаботиться наличием стабилизатора, и для этого целесообразно приобретения линейно-интерактивного. А если нет ограничений по финансам, а обеспечиваемые бесперебойным питанием потребители мощные, то оптимальным выбором станет On Line UPS. Он гарантирует мгновенное переключение и отсутствие скачков.

«Золотой серединой» можно назвать line-interactive образцы. Они обладают разумным соотношением цена-качество и предоставляют хороший уровень защиты.

Производители ИБП (APC, Powercom, IPPON, отечественный ШТИЛЬ и прочие) выпускают различные версии — от простых и маломощных на 450–600 ВА до серьезных стоечных и промышленных агрегатов на десятки киловатт

Важно понимать, что обычные «гражданские» модели не годятся для работы в связке, например, с газовыми котлами и высокомощным промышленным оборудованием; для них существуют специализированные варианты

Что такое бесперебойник для компьютера и как он работает?

В современном мире информация порой стоит дороже золота. При этом для ее обработки и хранения обычно используют стационарные компьютеры, поскольку они предоставляют своим пользователям максимальное количество возможностей по обработке данных, при этом способны вместить довольно большой объем информации.

Однако довольно часто приходится сталкиваться с таким явлением, как внеплановое отключение электрической энергии или авария на линии. В этих случаях сохранить проделанную работу и уберечь ее от уничтожения поможет бесперебойник для компьютера.

Он представляет собой устройство, которое объединяет в себе реле и автономный блок питания. Для обеспечения надежной работы его подключают к сети, коммутируя все доверенные ему агрегаты. Поэтому, когда пропадает в сети питание, бесперебойник для компьютера переключает всю цепь на аварийный блок, который даст время для сохранения информации и корректного выхода.

Стоит отметить, что таким образом данное устройство помогает на только защитить данные, но и сохранить оборудование в целости. Дело в том, что бесперебойник для компьютера, цены на который не дороже хорошей материнской платы или жесткого диска, может спасти данные виды оборудования от своеобразных перепадов в сети, а значит, позволит значительно сэкономить. При этом не следует полагаться на самые дешевые модели, поскольку они не могут отсекать малые токи и незначительные скачки напряжения. Профессионалы рекомендуют делать систему таким образом, чтобы схема бесперебойника для компьютера начиналась с подключения выпрямляющего трансформатора, способного обеспечить повышенную надежность и гарантировать полную защиту от всех казусов работы современной электросети.

Отдельно стоит отметить то, что при выборе определенного типа устройства следует обращать внимание на его мощность. Дело в том, что бесперебойник для компьютера должен быть в полтора раза мощнее подключаемого к нему устройства

Таким образом, его срок работы в автономном режиме будет соответствовать заявленному в паспорте. Если же подключать к бесперебойнику дополнительные приборы, которые создадут повышение общей мощности цепи, то он не сможет долго обеспечивать стабильный уровень работы, следовательно, может быстро выйти из строя.

Также стоит помнить о том, что бесперебойник для компьютера работает на базе аккумулятора. Поэтому он имеет довольно ограниченный срок эксплуатации и нуждается в своевременной замене элементов питания. Особенно это относится к тем устройствам, которым приходится работать при перепадах температуры или во влажном климате.

Таким образом, становится понятно, что современный блок бесперебойного питания является не только дополнительной системой защиты всей электросети компьютера, но и необходимым элементом для безопасной работы всех узлов. Поэтому стоит один раз потратиться на его приобретение, чем после каждого перепада напряжения или отключения электроэнергии покупать новую материнскую плату или жесткий диск.

Рекомендации по правильному выбору блока бесперебойного питания для компьютера

Источники бесперебойного питания – прибор, который спас немало бытовых приборов от поломки, компьютерных файлов от гибели (когда «сохраниться» не успели), а хозяев от пикантных ситуаций (от замены подгузников и варки супа наощупь до душа в темноте) в периоды внезапного отключения света.

И если временный дискомфорт пережить можно, то сгоревший холодильник, к примеру, пережить больно с финансовой стороны.

Устройство ИБП для компьютера

Источник бесперебойного питания, или импульсный блок, предназначен для того, чтобы в случае проблем с энергоснабжением не произошло мгновенного выключения аппаратуры. Бесперебойник, как называют его в народе, эффективен в таких случаях:

• обесточенная сеть;
• скачки напряжения, частоты или высокочастотного шума.

Если в доме погас свет, то подобное устройство разрешит доделать важные дела без разрушения ваших планов.

Устройство состоит из несколько сложных элементов. Это не просто аккумуляторы в цепи, а именно:

• свинцово-кислотные батареи с постоянным напряжением в 24/36 вольт;
• схема ИБП для компьютера позволяет постоянный ток из сети преобразовать в переменный;
• микроустройство — контролирует заряд батареи не на 100%, чтобы продлить срок эксплуатации бесперебойника;
• система для заряда аккумуляторов (как проверить на работоспособность у автомобиля такой агрегат, мы уже научились);
• некоторые модели обустроены стабилизаторами частоты тока и напряжения.

Потому тем, как подобрать ИБП для компьютера или отдельного электроприбора, обращайте внимание, входит ли в сборку стабилизатор. Это отразится на стоимости, но предотвратит более масштабные траты

К примеру, скачки напряжения могут вывести бытовые приборы из строя без шанса ремонта. И тогда на ПК погибнут не только последние несохраненные документы, но и, возможно, вся накопленная за годы библиотека файлов

Это отразится на стоимости, но предотвратит более масштабные траты. К примеру, скачки напряжения могут вывести бытовые приборы из строя без шанса ремонта. И тогда на ПК погибнут не только последние несохраненные документы, но и, возможно, вся накопленная за годы библиотека файлов.

Предназначение и принцип действия

Принцип работы элементарно прост: через блок бесперебойного питания проходит напряжение, благодаря специальному устройству аккумуляторы заряжаются на тот максимум, который доступен после ограничения самим же прибором. Когда в сети наблюдаются какие-либо неполадки, источник выравнивает поток напряжения за счет встроенных стабилизаторов, увеличивая или снижая его. Также при полном отсутствии напряжения в цепи устройство мгновенно включается и заменяет прямой источник питания. Для пользователя данный промежуток не заметен.

Использовать ИБП рекомендуют только в аварийных ситуациях, как временный альтернативный источник питания. На постоянную работу он не рассчитан.

Также предоставлены для выбора различные модели: от небольших и маломощных агрегатов до машин, которые смогут обеспечить энергией все электроприборы на время ЧП.

Распространенные случаи применения ИБП:

• котлы для отопления жилых помещений;
• бытовые приборы, теле- и аудиосистемы;
• компьютерные системы, а также связи и коммуникации;
• оборудование промышленного типа, банковские электронно-цифровые устройства и системы;
• другое.

Как выбрать источник бесперебойного питания для компьютера?

Есть некоторые параметры, которые обязательно учитывать при выборе источника бесперебойного питания. Иначе прибор либо будет работать некорректно, либо совсем сломается.

Итак, определим основные пункты, которые нужно знать для правильного выбора ИБП для компьютера:

1. Входящее напряжение (вольты) – то есть, тот максимум, что предоставляет вам электросеть (с учетом скачков напряжения). Потому выбирайте модель с возможностью напряжения «на вырост».
2. Исходящее напряжение (ватты) – после того, как ИБП стабилизировал поток напряжения, он выдает его в вашу частную сеть дома. Здесь тоже в учет нужно брать, насколько мощные приборы работают в помещении, чтобы обеспечение было в достаточном объеме.
3. Время работы ИБП в автономном состоянии – зависит от того, насколько емки аккумуляторы. Чем больше это значение, тем дольше ваше «светлое» времяпрепровождение.
4. Срок эксплуатации ИБП – граничит в отрезке 5-10 лет.

В заключение стоит сказать, что ИБП — необходимый электроприбор, который найдет свое применение при каждом компьютере.

Также его доступность гарантирована не только разнообразным ассортиментом моделей, но и довольно низкой стоимостью с размахом на любой хозяйский кошелек.

ИБП отключается при работе

Почему отключается ИБП во время работы? Данная проблема является весьма распространённой, когда посреди работы через непродолжительное время бесперебойник просто отключает нагрузку. Этому может способствовать ряд причин. В таком случае для начала стоит проверить есть ли какие-то неучтённые перегрузки на выходе

Стоит обратить внимание на то, в каком режиме бесперебойник отключается: при работе от магистральной сети или в автономном режиме. Если отключение происходит при работе от аккумуляторной батареи, то скорее всего неисправна или попросту изношена сама аккумуляторная батарея, что не позволяет ей обеспечить необходимо время работы

Если вы заметили, что бесперебойник выключает компьютер даже при наличии электроэнергии, то не спешите с выводами. Провалы напряжения могут быть очень короткими, что человек этого может не заметить их. Однако, ИБП в таком случае перебрасывает питание нагрузки на АКБ, а если он опять-таки не исправен, то на лицо и отключение нагрузки.Возможен ещё один случай, когда ИБП выключает компьютер при работе в автономном режиме. Это может быть вызвано специальным программным обеспечением. В число стандартных возможностей в том числе входит и возможность отключения компьютера по заданным установкам. Такие установки могут быть установлены автоматически вместе с программным обеспечением. В таком случае как сделать, чтобы бесперебойник не отключался понятно сразу. Стоит заметить, что такие отключения могут производиться в определённое время или даты.Точно такая же проблема может возникнуть при удалённом мониторинге. Если вы используете не «родной» кабель для удалённого мониторинга, который идёт в комплекте с источником бесперебойного электропитания. Ответ на вопрос почему выключается бесперебойник может крыться именно в нём. Использование не фирменных аксессуаров может явиться не только причиной того, что отключается ИБП, но и ряда других проблем.

Внезапное отключение может происходить от того, что греется ИБП. Высокая температура не самым лучшим образом сказывается на АКБ. Выделение тепла является характерным для ИБП с онлайн топологией. Но даже их нагрев должен находится на определённом уровне. Если вы заметили, что греется бесперебойник, то необходимо убедиться, что исправно работают вентиляторы охлаждения. Они не должны быть прикрыты или забиты пылью, пухом или чем-то другим, что может помешать циркуляции воздуха.В случае, когда бесперебойник включается и выключается, проблема может заключаться в низком уровне напряжения сети. Это может стать проблемой для резервных ИБП. Устранить это можно покупкой более продвинутого ИБП или с помощью стабилизатора напряжения.

Возможно отключение происходит при переключении на АКБ. Если ИБП не переключается на батарею, но известно, что АКБ исправна, тогда вероятно проблема находится в неисправном реле, осуществляющем данное переключение. При подключении маломощной нагрузки можно столкнуться с тем, что бесперебойник отключается через 5 минут. В некоторых моделях минимальная мощность нагрузки воспринимается ИБП как сигнал для отключения. Суть идеи состоит в том, что ИБП воспринимает это так будто, например, компьютер выключен, а сам ИБП отключается, чтобы сэкономить заряд.

Как правильно подключить?

Подключение ИБП к компьютеру — не слишком трудная задача.

Как правильно подключить бесперебойник к компьютеру? Сперва решите, какие именно из устройств будете подключать. Начнём с системного блока компьютера

Важно знать несколько шагов подключения ИБП к нему (здесь очень просто, поэтому пока обойдёмся без иллюстраций, они будут ниже)

• Первый шаг — подключить ИБП к сети через защитный фильтр для зарядки его батарей.
• Второй шаг — удалить сетевой кабель из системного блока и подключить его к разъему на корпусе бесперебойного устройства.
• Третий шаг — присоединить ИБП к сети, вставив кабель в сетевой фильтр и подождав, пока его индикатор не загорится.
• Четвертый шаг — включить устройство, просто нажав кнопку «Пуск» на системном блоке.

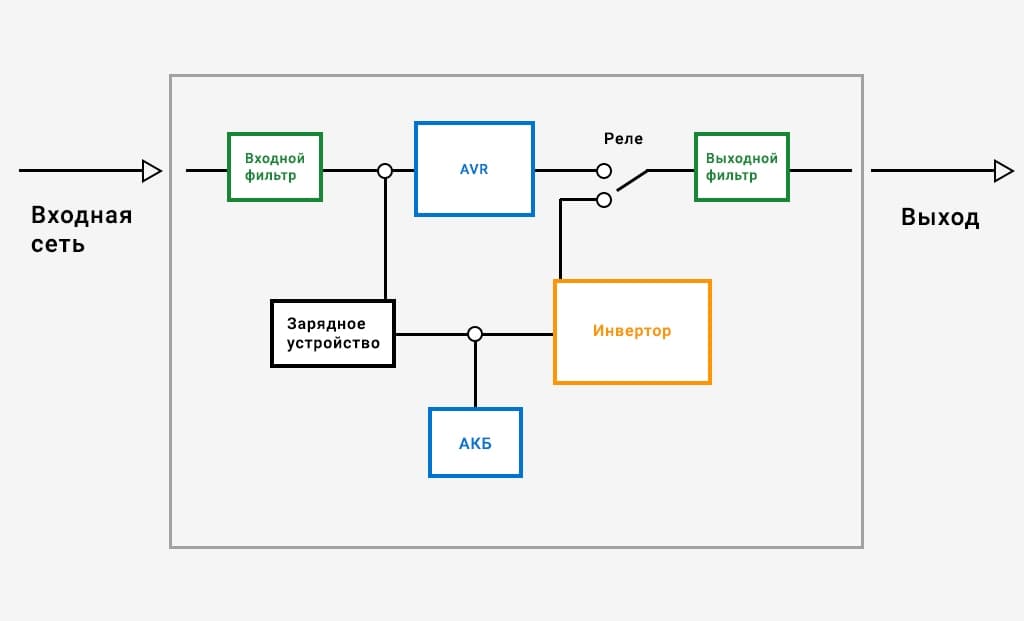

Линейно-интерактивные ИБП (line-interactive)

Принцип действия

Аналогичен предыдущему варианту, за исключением того, что схема устройства дополнена входным регулятором напряжения. ИБП данного типа подразделяются на устройства с аппроксимированной синусоидой и полностью синусоидальным выходным напряжением.

Преимущества и недостатки

Преимущества линейно-интерактивных ИБП перед резервными:

• возможность нейтрализации сетевых колебаний (но не максимальной амплитуды!) без задействия АБ;
• сокращенное время переключения в автономный режим (за счёт синхронизации инвертора и входной сети).

Недостатками линейно-интерактивных ИБП являются:

• ступенчатое регулирование напряжения, приводящее к сильным искажениям выходного сигнала;
• перерыв в электропитании нагрузки при переходе на аккумуляторы (длительность переключения короче, чем у резервного ИБП, но ненулевая!);
• отсутствие коррекции формы входного напряжения и входной частоты в режиме работы от электросети, неполная фильтрация сетевых помех;
• большинство моделей не формируют идеальную синусоиду выходного напряжения в автономном режиме работы.

Применение

Далеко не всё электрооборудование будет успешно работать с линейно-интерактивными ИБП. Качество их выходного напряжения может просто не удовлетворить строгим требованиям современных потребителей электроэнергии как в бытовом, так и в промышленном секторе. В частности, линейно-интерактивный ИБП является не лучшим вариантом для котла отопительной системы, IT-аппаратуры и тем более для помеховосприимчивой научной, лабораторной и медицинской техники.

Кроме того, линейно-интерактивные ИБП не обеспечивают электропитание, полностью независимое от состояния внешней энергосистемы, что сохраняет риск повреждения нагрузки в результате, например, резкого сетевого перепада.

Что лучше ИБП или стабилизатор

ИБП и стабилизатор, не смотря на свою похожесть выполняют разные функции.

7.1. Сравнительная характеристика

Стабилизатор работает постоянно и выравнивает напряжение на входе. На выходе выдается постоянный уровень напряжения, требуемый для устройства нагрузки. В случае аварии по питанию (на входе 0 напряжения) стабилизатор просто отключится.

ИБП также стабилизирует напряжение на выходе, но при отключении внешнего напряжения еще продолжает некоторое время поддерживать уровень напряжения питания нагрузки.

7.2. Преимущества

Преимущества стабилизатора:

• Стабильное напряжение на выходе;
• Высокий КПД;
• Низкая цена.

Недостатки:

Не работает без внешнего питания.

Преимущества ИБП:

• Надежная защита от внешних факторов;
• Широкий диапазон входных напряжений;
• Работа от аккумулятора при отключении внешнего питания.

Недостатки :

• КПД ниже из-за постоянного преобразования напряжения;
• Повышенный шум в момент скачков электроэнергии;
• Высокая цена.

ИБП Онлайн типа

Это один из самых надежных и высоко технологичных приборов. Они работают на основании технологии двойного изменения тока. На сегодня это самая из совершенная технологий. Уровень защиты у такого устройства достигает 100 %, причем независимо от того, работает оно от батарей или от сети питания.

Как работает устройство этого типа – на входе в устройство ток трансформируется в постоянный. После этого происходит обратная трансформация. То есть, только что полученный постоянный ток, преобразуется в переменный. Полученный ток обладает высокими характеристиками и по синусоиде напряжения, и по его значению.
