Анодированные приборы
К алюминиевым радиаторам относят и анодированные радиаторы, изготовляемые из алюминия с высокой степенью очистки с оксидированием сверху анодом. Процедура дает возможность, изменив структуру алюминия, придать ему дополнительную устойчивость к коррозии.
Внутри поверхность батареи делается гладкой, т.к. элементы анодированных радиаторов соединяются посредством наружных муфт, а не с помощью ниппелей. Теплоотдача такого типа радиаторов гораздо выше, нежели у обычных алюминиевых. Что касается параметров рабочего давления, то у анодированных батарей отопления оно составляет от 50 до 70 атмосфер.
Тепловая мощность 1 секции
Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.
Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.
Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.
Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.
Формула, необходимая для этого выглядит следующим образом:
КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7
- КТ – это то количество тепла, которое требуется данному помещению.
- S – площадь.
- К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
- К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
- К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
- 50% — коэффициент составляет 1.2;
- 40% — 1.1;
- 30% — 1.0;
- 20% — 0.9;
- 10% — 0.8.
- К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
- +35 = 1.5;
- +25 = 1.2;
- +20 = 1.1;
- +15 = 0.9;
- +10 = 0.7.
- К5 указывает на корректировку при наличии наружных стен.Например:
- когда она одна, показатель равен 1.1;
- две наружные стены – 1.2;
- 3 стены – 1.3;
- все четыре стены – 1.4.
- К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
- неотапливаемого чердака – коэффициент 1.0;
- чердак с обогревом – 0.9;
- жилая комната – 0.8.
- К7 – это коэффициент, который указывает на высоту потолка в комнате:
- 2.5 м = 1.0;
- 3.0 м = 1.05;
- 3.5 м = 1.1;
- 4.0 м = 1.15;
- 4.5 м = 1.2.
Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.
Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов
При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров
Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов
В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.
Какие бывают?
Благодаря многообразию форм и дизайнерским решениям источники обогрева уже давно стали частью интерьера. Они способны подчеркнуть стиль и изысканность любого помещения. На сегодняшний день магазины отопительных приборов предлагают огромное количество дизайнерских конструкций, выполненных из разных материалов и по красоте не уступающих художественным произведениям искусства, которые способны создать благоприятный микроклимат в помещении.
Декоративные батареи могут быть настенными, вертикальными и горизонтальными, спиралеобразными, собираться в виде красивых рамок из профиля, имитировать дерево или панно на стене. Также они могут быть выполнены в современном или ретро- стилях. Некоторые производители создают интересные модели отопительных приборов под сушилки, вешалки для одежды, подставки для цветов и декоративные статуи.
Как правило, чугунные варианты стилизуются под старину. Весьма интересно смотрится массивная конструкция с двумя-тремя каналами, которая монтируется на стену. Сам чугун при этом чернённый и покрыт элементами позолоты или бронзы. Немецкая фирма Guratec изготавливает чугунные конструкции для отопления с дополнительным орнаментом по поверхности. Различают полностью абстрактные модели, которые могут быть выполнены из любого материала, но при этом иметь причудливую форму.
Удобные скамеечные дизайн-радиаторы одновременно являются посадочным местом и приспособлением для обогрева. Такие модели часто используют в бассейнах, оранжереях, банях и саунах. Встречаются также дизайнерские отопительные приборы в виде вертикального зеркала с подсветкой, полотенцесушителей обтекаемой формы для детских комнат, и каменных агрегатов.
Поверхности радиаторов подразделяются на:
- конвективные;
- конвективно-радиационные;
- радиационные.
С технической точки зрения, конвектор – это стандартная труба, к которой прикрепляется множество пластин. В трубу поступает теплоноситель, который попутно нагревает пластины. Между ними курсирует воздух, который при нагревании поднимается к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх. При радиационном типе передачи тепло передаётся тепловыми инфракрасными лучами. Их свойство заключается в том, что они, проходя через воздух, не нагревают его, но нагревают при этом другие объекты – пол, стены, мебель, которые, в свою очередь, и становятся источниками тепла.
Самыми популярными на сегодняшний день являются конвективно-радиационные отопительные приборы. Конвективная составляющая у водочных радиаторов растёт за счёт увеличения площади спорок основания прибора с воздухом. По конструкции дизайнерские радиаторы отопления могут быть панельными, трубчатыми или состоящими из секций и блоков. Панельные радиаторы – это устройства, в центре которых расположены два листа, сваренные между собой. На листах находятся углубления в виде каналов, по которым циркулирует теплоноситель.
Трубчатые радиаторы состоят из трубок. Особенность и универсальность данного вида батарей заключается в том, что сварка всех элементов выполнена лазером и практически не имеет швов. Трубчатые конструкции обладают прочностью и долговечностью. Секционные радиаторы – самый популярный вид отопительных устройств. Они состоят из нескольких блоков, соединённых в батареи.
Обзор производителей
Данный обзор ведущих производителей алюминиевых радиаторов отопления представлен с целью ознакомления. Не следует расценивать его как своеобразный рейтинг.
Lammin – российская компания, один из ведущих отечественных производителей сантехнического оборудования для отопления и водоснабжения. Специализируется на изготовлении радиаторов из высококачественных алюминиевых сплавов. Внутренний объём каждой секции покрыт цирконием, что обеспечивает дополнительную защиту от ржавчины и оседания, содержащихся в воде, мелких дисперсионных частиц.

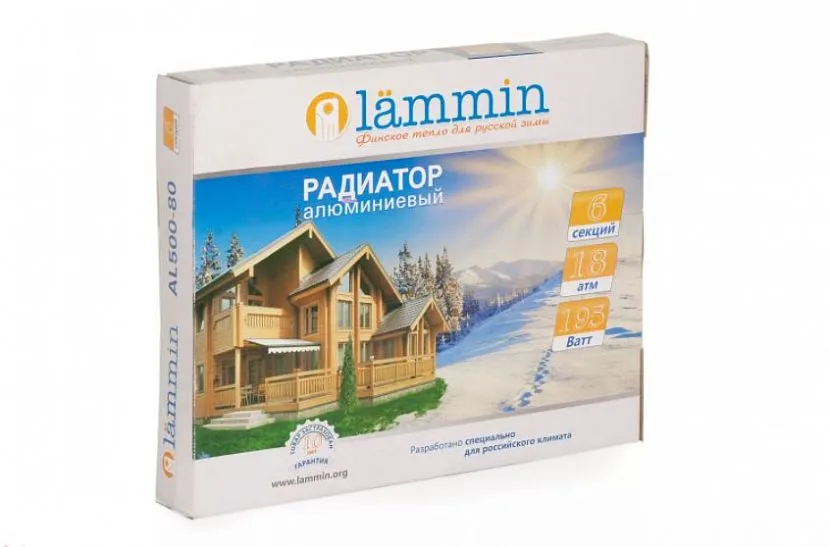

Алюминиевый радиатор LamminИсточник www.termokit.ru
Oasis – холдинговое предприятие, полное название которой звучит как Oasis Investment Company. Является собственностью одного из крупнейших конгломератов ОАЭ. Специализируется на производстве бытового отопительного оборудования с реализацией на рынке России и некоторых стран Евразийского экономического союза. Производство налажено в Китае и РФ. Известен недорогой и имеющей сравнительно неплохое качество продукцией.

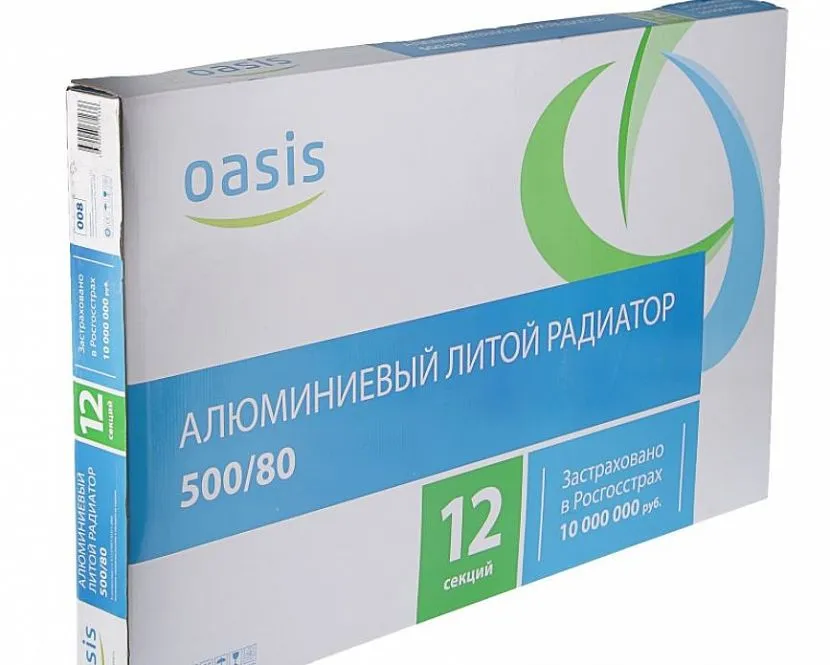

Алюминиевый радиатор компании OasisИсточник sima-land.com
Tropic – ещё один российский производитель бытового отопительного оборудования. Реализующаяся под этим брендом продукция отличается высокой эффективностью, надёжностью и полностью адаптирована под условия эксплуатации в России.

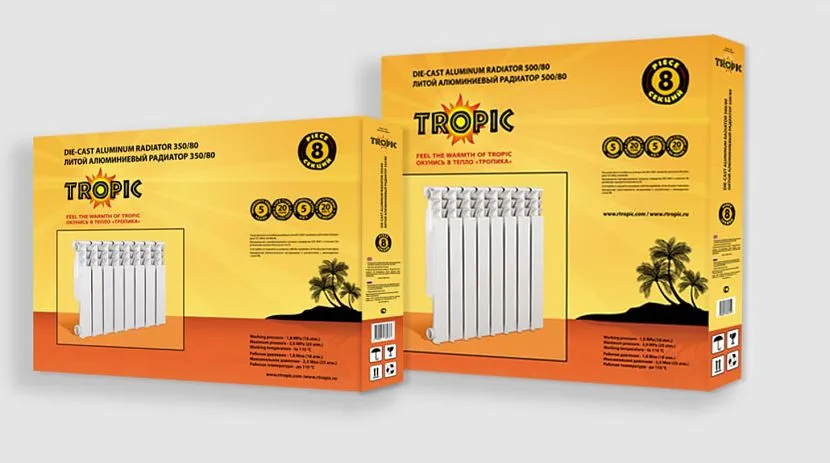

Алюминиевый радиатор TropicИсточник pstm42.ru
Halsen – российский производитель алюминиевых батарей с заводом «Форте Пром ГмбХ» в Волгограде. Предприятие специализируется на производстве бытового теплотехнического оборудования, отвечающего всем требованиям отечественных и международных стандартов.

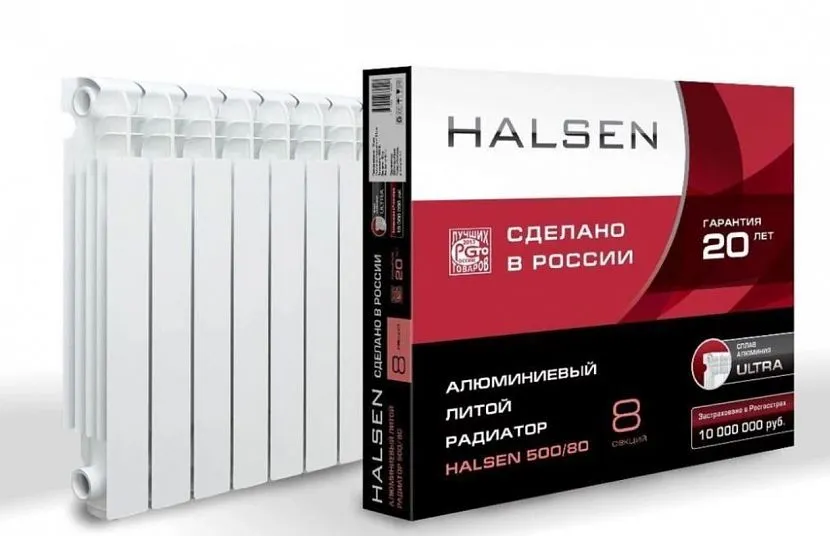

Алюминиевый литой радиатор HalsenИсточник st26.stpulscen.ru
Royal Thermo – промышленная компания, которая занимается производством радиаторов, котельного оборудования, систем дымоудаления и широкого ряда иного оборудования бытового и промышленного назначения. Является крупнейшим в Евразии брендом, специализирующимся на изготовлении товаров данной категории. Имеет собственную производственную площадку в России.

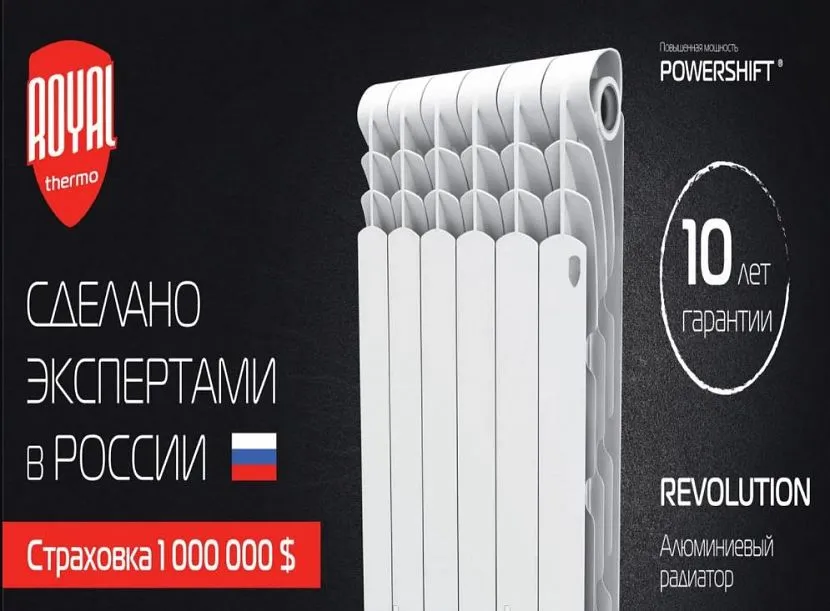

Алюминиевый радиатор Royal ThermoИсточник images.by.prom.st
Radena – компания, занимающаяся производством алюминиевых секционных радиаторов по итальянской технологии с оглядкой на эксплуатацию в российских условиях. Представленное оборудование соответствует европейским и отечественным нормам и правилам.

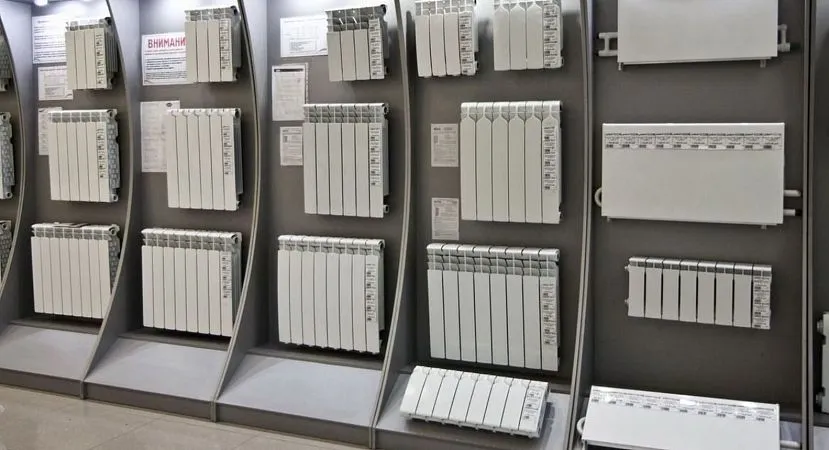

Внимательно ознакомьтесь с характеристикамиИсточник aqua-santehnika.ru

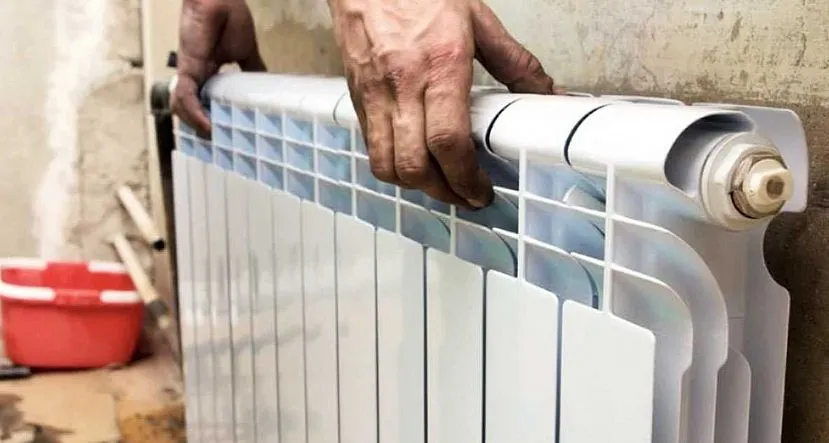

Самостоятельный монтаж алюминиевого радиатораИсточник eurosantehnik.ru
Важно
Для того, чтобы не нарушить рассчитанного порядка, как подключить алюминиевые радиаторы отопления нужно соблюдать два условия.
- Устраивая отвод от подающей магистрали к батарее и выход возвратного течения следует обязательно использовать трубы с площадью сечения, указанной производителем секций.
- Диаметр основных подающего и обратного трубопроводов должен превышать диаметр отводов не менее, чем в два раза.
В большинстве случаев нагретая жидкость подается по магистральным сетям сверху. Но иногда, особенно в строениях середины прошлого века, этот порядок может быть нарушен. Перед началом работ уточните направление подвода теплоносителя в местном эксплуатационном учреждении.
Лучший алюминиевый радиатор с нижним подключением
Rifar Alum Ventil 350 x16
Российский производитель разработал серию Ventil специально для тех людей, которым необходимо подключать радиатор именно снизу. На данную модель можно установить специальный термостатический клапан.
Очень маленькая толщина стенки секций и овальное сечение, обладающее специфической геометрией, гарантируют огромное рабочее давление в 20 бар и высокую теплоотдачу в 2448 Вт, что обеспечивается большим количеством секций, общим весом в 19 с половиной килограмм. Объем всех секций составляет три литра, а расстояние между осями около 8 сантиметров.
Данная модель обладает следующими плюсами, которые мы выявили из отзывов покупателей:
- Приятная эргономика устройства;
- Высокий уровень теплоотдачи;
- Устойчивость не только к коррозии поверхности, но и к последствиям химикатов.
Отрицательные:
Для очистки необходимо задействовать специальное оборудование.
Стоимость алюминиевых отопительных приборов
Стоимость одной секции алюминиевого радиатора колеблется в пределах 250-700 руб. Упрощенно можно считать, что для обогрева 1 кв. м площади требуется около 100 Вт. Качественные европейские радиаторы обладают теплоотдачей от 180 Вт/секция. Таким образом, одна секция такого радиатора может обогреть около 2 кв. м, то есть, для обогрева типовой двухкомнатной квартиры площадью 60 кв. м в совокупности потребуется 30 секций общей стоимостью 12 000 – 15 000 руб. Имейте в виду, что это грубый расчет, за точным вычислением лучше обратиться к менеджеру магазина, где вы планируете приобретать радиаторы. Он уточнит тепловую мощность по техпаспорту и квалифицированно подсчитает необходимое количество секций.
Имейте в виду! Недорогие китайские радиаторы могут не соответствовать заявленной мощности. Инженерами итальянской компании Global в целях защиты репутации европейских производителей были организованы специальные испытания в связи с обнаружением на российском рынке контрафактных изделий, а также многочисленных несоответствий между декларируемыми и реальными показателями теплоотдачи у целого ряда производителей. Испытания 11 моделей радиаторов проводились в авторитетной московской лаборатории «Витатерм». Расхождения между заявленными и реальными параметрами иногда доходили до 34,75%! При этом на основе европейской нормы EN 442 разница между декларированной теплоотдачей и реальной не должна превышать 4%. В «черный список» попали китайские бренды:
- Oasis;
- Konner;
- Radena;
- OGINT;
- Warma;
- Apriori и др.
Что в первую очередь учитывают при выборе алюминиевых батарей?
Каждый из производителей, рекламируя свою продукцию, обязательно утверждает о ее надежности и долговечности. Однако, на самом деле, специалисты в один голос не рекомендуют устанавливать алюминиевые радиаторы в контуры отопления, подключенные к центральной системе. Ее работа довольно часто отличается нестабильностью – возможные гидроудары или просто резкие перепады давления с большой амплитудой способны повредить внутренние каналы и соединительные узлы этого прибора отопления. Кроме этого, теплоноситель в центральном отоплении вполне может быть невысокой чистоты и качества, с содержанием кислотной или щелочной среды, что тоже не пойдет на пользу алюминиевым поверхностям, так как этот металл сложно отнести к химически инертным.
Поэтому можно с полным основанием утверждать, что алюминиевые радиаторы отопления подходят в большей мере для автономных систем частных домов и квартир, где владелец способен самостоятельно контролировать уровень давления и температуры в контурах давление, а также химический состав и качество теплоносителя.
Обязательно следует постоянно иметь в виду информацию о чрезвычайно большом количестве подделок, представленных в продаже на стихийный рынках и даже в некоторых магазинах. При изготовлении контрафакта обычно используется торговая марка известных брендов, в «чистом виде» или с незаметными, на первый взгляд, изменениями в названии или логотипе, но качество подобных радиаторов никак не соответствует оригинальным изделиям ведущих производителей. Прослеживается закономерность — чем авторитетнее компания-производитель, тем больше делается подделок под ее продукцию.
При покупке радиаторов выбирайте только оригинальную продукцию известных производителей!
Поэтому приобретать алюминиевые радиаторы имеет смысл только в специализированных магазинах, там, где продавец может предъявить, а покупатель – тщательно изучить сертификаты качества и сопроводительную техническую документацию на приобретаемое изделие с гарантией производителя.
Конструкция и принцип работы
Принцип работы радиатора заключается в том, что нагретый энергоноситель передвигается по системе труб и заходит в батареи, передает тепло, затем по обратной ветке движется к отопительному источнику. Радиатор нагревает воздух в помещении способом излучения и конвекции. У разных типов устройств соотношение теплового излучения и конвекции отличается.
Стальные и чугунные радиаторы нагревают комнату излучением, а пластинчатые и панельные нагреватели передают энергию методом конвекции за счет большой суммарной площади ребер и полос. Теплый поток стремится вверх, взамен подтягивается холодный воздух, который нагревается.
Область применения
Алюминиевые радиаторы устанавливают в частных домах с автономным отоплением Алюминиевые батареи в основном используется в частном домостроении с автономным отоплением, так как в этом случае есть возможность обеспечить необходимое качество воды, урегулировать показатели давления и проконтролировать подачу теплоносителя. В качестве мест монтажа могут выступать:
- жилые помещения;
- хозяйственные постройки;
- промышленные предприятия;
- гаражи, ангары, склады.
Радиаторы из алюминия монтируются в зданиях, где предусмотрена собственная, нецентрализованная отопительная система.
Обзор производителей радиаторов из алюминия
Отечественные изготовители не всегда предлагают товары, качество которых соответствует заявленному.
Поэтому многие покупатели предпочитают модели европейских фабрик:
- Faral, Италия. Устройства FARAL Green HP, FARAL Trio HP. Расстояние между осями 500-300 мм, глубина 90-85 мм, секций в сборке 3-16. Стыковка ниппелями с герметичными прокладками. Изделия тестируются под давлением в 24 бар, допустимые рабочие показатели 16 бар.
- Radiator 2000 S.p.A, Италия. Модель KalidoR. Устройства адаптированы под условия разных регионов, противостоят коррозии и показывают хорошую теплоотдачу. Тестируются под давлением в 24 бар, рабочий уровень 16 бар.
- Fondital, Италия. Агрегат Calidor Super – еще один прибор, который полностью подходит для российских систем отопления. Соответствие стандартам и нормативам ГОСТ, европейские сертификаты безопасности, давление до 50 бар и увеличенная ширина каналов – несомненные плюсы. Устройства со сниженными требованиями к качеству теплоносителя будут уместны в магистралях водяного типа.
Чтобы выбрать качественное оборудование, стоит внимательно читать технический паспорт на соответствие характеристик, убедиться в наличии сертификатов у продавца, уточнить срок эксплуатации и гарантии от производителя.
Технологические особенности производства
По технологии изготовления алюминиевых радиаторов отопления на сегодняшний день применяют два основных способа:
- Отливка. Расплавленным алюминием (под высоким давлением) заполняют формы (с обустроенными внутри специальными технологическими приспособлениями для формирования проточных коллекторов, которые удаляют до начала процесса полного затвердения металла). Отверстия в нижних частях изготовленных секций заваривают или опрессовывают (с помощью специальных заглушек).
- Экструзия. Среднюю часть с вертикальными проточными каналами изготавливают методом вдавливания алюминия (разогретого до состояния мягкого пластилина) в пресс-форму. Верхнюю и нижнюю составляющие батареи отливают. Затем все три части соединяют между собой с помощью сварки или специальных высокопрочных клеевых составов.
На вопрос о том, какие алюминиевые радиаторы отопления лучше – литые или эктрузионные, нет однозначного ответа. Первые прочнее, так как не имеют соединительных швов. Зато вторые дешевле.
Для информации! Самыми высокотехнологичными и долговечными алюминиевыми радиаторами отопления (по отзывам профессионалов) являются изделия, в процессе изготовления которых на все внутренние поверхности наносят специальное антикоррозийное защитное покрытие (на основе полимерных смол). Такие батареи практически не имеют ограничений в области применения.
Сильные и слабые стороны алюминиевых радиаторов
Среди приятных черт, которыми обладают эти обогреватели, можно выделить следующие:
- Вес одной секции алюминиевого радиатора составляет всего 1.5 кг, что позволяет справиться с их установкой без привлечения дополнительных «рук».
- Компактные размеры дают возможность монтировать эти конструкции, как под подоконником, так и в нишах или даже на стенах.
- Уровень теплоотдачи у алюминия 236 Вт/м-К, что делает радиаторы из этого металла весьма эффективными. Они быстро разогреваются и долго держат тепло.
- Устройство алюминиевого радиатора отопления во многих моделях предусматривает наличие терморегулятора, благодаря которому можно устанавливать нужную температуру в зависимости от времени суток и даже менять ее дистанционно.
- В секционных моделях можно добавлять или уменьшать количество работающих элементов.
- Симпатичный дизайн позволяет использовать их в любом интерьере, не пряча за декоративными экранами.
Кроме таких приятных качеств, радиаторы этого типа имеют ряд недостатков, но они касаются исключительно централизованной системы отопления. Если применять их при автономном обогреве, то этих минусов как бы и нет:
Если учесть все плюсы и минусы алюминиевых радиаторов, то вполне можно подобрать оптимальную модель для каждого конкретного помещения.
Хотя производители дают алюминиевым радиаторам гарантию на 10-15 лет, это не означает, что столько они и будут служить. Если установить их в автономной системе отопления, то срок эксплуатации можно продлить до 30-40 лет, если владельцы следят за качеством теплоносителя. Использование их при центральном обогреве, где состав носителя сомнительный, они способны уже через 7-8 лет выйти из строя, и доказать что-либо изготовителю будет сложно.
Стальные радиаторы
Стальные панельные радиаторы
Стальной панельный радиатор с термостатом
Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.
Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.
Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.
В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.
К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.
В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.
Стальные секционные радиаторы
Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.
Стальные трубчатые радиаторы
Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).
Биметаллические радиаторы
Биметаллический радиатор
Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.
Качественные характеристики
Не менее важными являются значения качественных характеристик алюминиевых радиаторов отопления. Из также необходимо учитывать в момент составления проекта и приобретения основных компонентов.
Свойства теплоносителей
Алюминиевые радиаторы могут использоваться с двумя видами теплоносителей: водой или специальными антифризами. Выбор последних определяется в зависимости от их характеристик и химического состава:
- Солевые – преимущественно используются в системах отопления с вторичным контуром. Способны выдерживать температуры в -20°С и ниже. От других антифризов отличается низким уровнем вязкости. Главным минусом солевого состава является высокая антикоррозийная активность, снижающаяся с зависимости от понижения температуры.
- Этиленгликолевые и пропилен-гликолевые – способный функционировать в диапазонах температур от -20 до +130°С. Вне зависимости от степени нагрева или охлаждения, остаются в едином состоянии вязкости. Более востребованным считается этиленгликолевый антифриз. Популярность объясняется меньшей стоимостью и уровнем токсичности, свойственному этому составу.

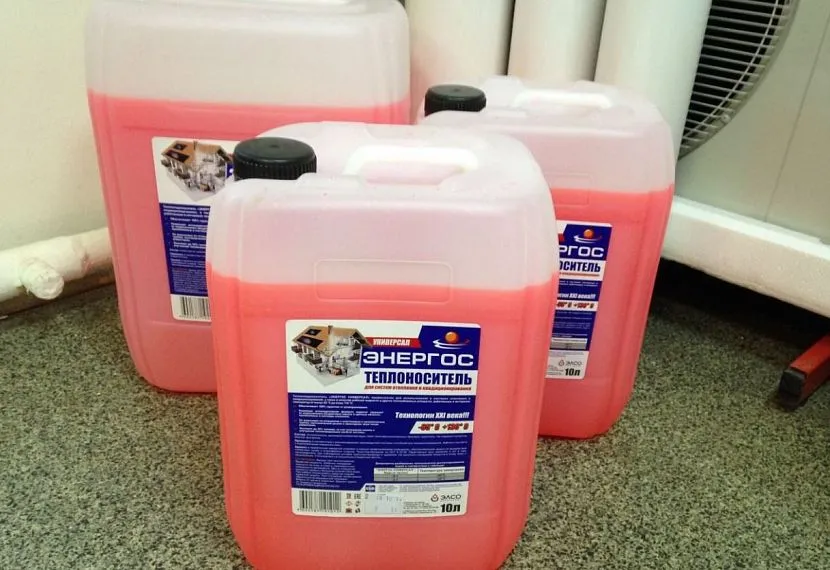

Антифриз для заливки в радиаторы отопленияИсточник koffkindom.ru
Применимость конкретного теплоносителя с определённой моделью радиатора указывается в техническом паспорте элемента. Там же можно найти допу3стимые диапазоны величин водородных показателей рабочей жидкости.
Установка алюминиевых радиаторов отопления
Во время монтажа батареи пользуйтесь уровнем. Радиатор должен быть установлен строго горизонтально.
Монтаж алюминиевых радиаторов отопления не вызывает никаких сложностей. Для их подключения чаще всего используются пластиковые трубы, выдерживающие большое давление и высокую температуру. Система отопления может быть однотрубной или двухтрубной, но нужно помнить, что в однотрубной системе и при нижнем подключении теплоотдача снизится. Крепление радиаторов осуществляется с помощью кронштейнов.
Процесс монтажа батарей производится в несколько этапов:
- Крепятся кронштейны и сами радиаторы.
- Осуществляется подключение радиаторов к трубам через краны или термостатические клапаны.
- Устанавливаются спускники воздуха.
В заключение проверяем герметичность соединений – они должны быть сделаны качественно, чтобы исключить возможные протечки. Окончательная проверка выполняется при заполнении отопительной системы теплоносителем.
Расчет необходимого количества секций
Таблица расчета количества секций батареи.
После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.
Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.
Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:
Q – необходимая теплоотдача радиатора.
S – площадь комнаты.
Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:
N – необходимое количество секций радиатора.
Qус – удельная тепловая мощность одной секции.
Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.
Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!
