Жироуловитель под мойку: принцип работы, виды конструкций и особенности их монтажа

Жироуловители для обработки большого объёма сточных вод

Производительность не менее 2 м³/ч, внушительные габариты и обязательное присутствие электроники (от датчиков, до блоков управления) отличает промышленные агрегаты. Модели для внутреннего или наружного размещения подключаются к канализации, для того чтобы предупредить засорение городской канализации и обеспечить очистку сточных вод в автономных системах.

6. КС-Ж-2В

КС-Ж – линейка энергонезависимых жироловок колодезного типа. Разработана для очистки промышленного стока перед сбросом в общегородскую канализацию. «2В» – вертикальная компоновка устройства. Устанавливается в грунт, вычищается через люк.

Преимущества «младшей» модели линейки КС-Ж – производительность и рабочий объем устройства. Благодаря которым эффективно обрабатывается поток до 300 литров в минуту. Минимальный межсервисный интервал устройства – полгода.

Из минусов – потребуются постоянные вложения: за расчёт – проектировщику, за подготовку места и монтаж прибора – профильным мастерам, за очистку – профессионалу-ассенизатору.
Для контроля текущего уровня жира лучше всего использовать настраиваемый датчик, который предлагается производителем в качестве опции.

Технические характеристики КС-Ж-2В

Характеристика	Значение
Производительность, м³/ч	7.2
Пиковый сброс, л/мин	300
Габариты (высота/диаметр), мм	1300/800
Электрооборудование	Энергонезависимый, опционально монтируются датчики плотности среды.
Страна-производитель	Россия

Промышленные КС-Ж в видео от производителя:

7. ACO Lipator

Автономное, энергозависимое оборудование ACO Lipator в корпусе из нержавеющей стали. Герметичный Lipator рассчитан для непрерывной работы в условиях производственных и перерабатывающих цехов, ресторанов и камбузов на судах. Подходит для пищеблоков заведений, размещённых на высоких этажах или подземных уровнях зданий – там, где запрещено отведение неочищенных сточных вод, или нет возможности организовать подъездной путь ассенизаторской машине.

Ключевое преимущество – выделяемые из сточных вод жир и шлам откачиваются в 60-литровые ёмкости, в которых и передаются на утилизацию. Конструкция прибора разборная, поэтому сложностей не возникает ни с доставкой, ни с монтажом.Единственный минус такого оборудования – высокая стоимость.

Обращаем ваше внимание на то, что компания ACO предлагает Lipator в двух конфигурациях: с автоматическим или ручным оборудованием для откачки жира и шлама

Технические характеристики ACO Lipator

Характеристика	Значение
Производительность, м³/ч	72
Пиковый сброс, л/мин	2080
Вес, кг	640
Габариты (диаметр Х высота), мм	1830х600
Высота патрубка (подводящий/отводящий), мм	1900х1830
Электрооборудование	Электропривод мешалки (230 В)
Страна-производитель	Германия

Схема автономной работы ACO Lipator:

Пошаговая инструкция установки жироуловителя

1. Подготовка необходимого пространства.
2. Если детали поставляются отдельно-установка выводящей и подводящей трубок (необходима предварительная смазка силиконом).
3. Прикручивание необходимых переходников.
4. Внедрение корпуса прибора на отведенное место.
5. Обработка герметизирующим составом всех мест соединения с сифоном и канализацией, соединяемых с прибором.
6. Подсоединение всех труб и затвердевание герметика.
7. Соединение воздуховода со стояком канализации, если он есть.
8. Проверка герметичности корпуса жироуловителя и присоединений трубок с помощью открытой воды.
9. Отсутствие протеканий свидетельствует о готовности прибора к работе.

Что предлагает рынок?

Сегодня на рынке сантехнических приборов РФ представлено достаточно много изделий предприятий, которые производят сепараторы жира для моек на кухне. Среди них в числе лидеров:

1. Продукция компании «Пятый элемент». Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В).
2. Сепараторы «Evostok OIL» также представлены моделями – от самых миниатюрных, разработанных для установки под мойками в типовых квартирах, до крупногабаритных, способных очищать стоки больших коттеджей, столовых, ресторанов и т.п. Они отличаются простотой внутреннего устройства, собранного в полипропиленовом корпусе по двухкамерной схеме. Габариты наименьшей модели – 420*320*370 мм.
3. Торговая марка «Термит» предлагает всего четыре типоразмера своих сепараторов, охватывающих наиболее востребованный сегмент, устанавливаемых под мойки жироуловителей . Ёмкости приборов изготавливаются из полиэтилена высокого давления в трехкамерном исполнении. Дополнительной опцией в их комплектации может быть лоток для мусора и крупных отходов. Это съемный пластиковый контейнер, который при заполнении легко извлечь и промыть. Самая маленькая установка – 450х350х395 мм.
4. Очистители «Тритон-ПМ» – надежные агрегаты российского бренда. Выпускаются в двухкамерных литых полимерных корпусах. Их модели занимают весь функциональный ряд по рабочей пропускной способности и пиковому сбросу для эксплуатации в быту, а также на минипроизводствах (кафе, столовых, ресторанах). Хотя габариты наименьшего типового изделия – 420*320*370 мм, производитель готов изготовить сепарационную сантехническую установку под индивидуальные запросы заказчика.

В качестве контрастного примера можно рассмотреть жироулавливающее оборудование «Hydrig» автоматического типа. Это достаточно сложные и дорогие изделия из нержавеющей стали, предназначенные для эксплуатации в преимущественно на объектах общепита.

Жироуловитель «Hydrig»

В них технологический процесс сепарации протекает за счет электроподогрева стоков, с последующим отделением и сбором жира механическим способом. Оборудование является энергозависимым, однако обеспечивает наивысшую степень очистки по сравнению с вышеописанными гравитационными установками. Габариты основного блока наименьшей модели 590*500*335 мм.

Это интересно: Акриловая или чугунная ванна: какой вариант лучше и как выбрать?

Что такое жироуловители, принцип работы

Жироуловитель (он же сепаратор) – это что-то вроде фильтра, задача которого не сколько очищать воду, сколько удерживать нерастворимые частицы жиров, масел. Конструкция простая – по виду это коробка из нержавейки, пластика, стеклопластика с патрубками для подсоединения канализационных труб. Патрубки могут быть как в верхней части, так и в боковых стенках.

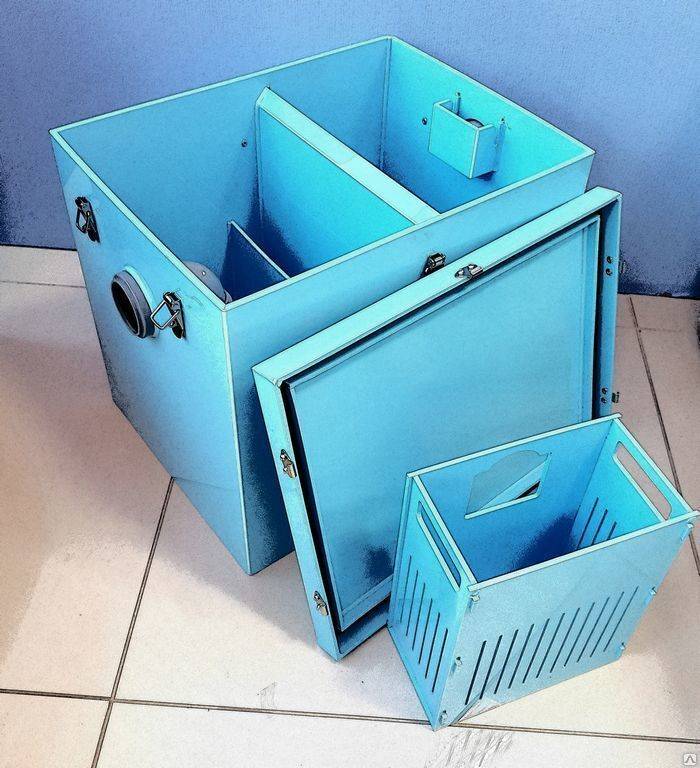

Внутренняя часть корпуса разделена перегородками – они предотвращают смешивание уже очищенной и грязной воды. Принцип работы прост – вода из раковины поступает в первый отсек жироуловителя, проходит очистку от взвешенных частиц, во втором отсеке – собственно, от жиро-масляной пленки. После практически чистая – уходит в канализацию.

Нужно учитывать, что камера постепенно заполняется, поэтому ее нужно периодически чистить, чтобы не допустить попадания жира в канализационную трубу. Способ очистки зависит от модели – ручной (приятного, конечно, мало, но все лучше, чем прочищать засорившуюся канализацию) или автоматический.

Преимущества установки сепараторов:

• сохранение пропускной способности труб;
• защита от неприятного запаха в доме;
• простая установка – чтобы присоединить патрубки к сифону даже не понадобится инструмент.

Ну и, конечно, продление срока эксплуатации канализационной системы.

Какие бывают

По типу материала корпуса – пластиковые, стеклопластиковые, стальные из нержавейки или алюминия.

• Первые – самые недорогие, легкие, прочные. Не требуют специального ухода, служат без проблем до 10 лет. Именно такие обычно ставят в частных домах и квартирах.
• Стеклопластиковые надежнее, устойчивы к температурным изменениям, воздействию химических веществ.
• Металлические – из нержавейки, алюминия почти вечные, но стоят на порядок дороже. Такие обычно ставят на предприятиях общепита, в больших кафе, ресторанах. Стальные с антикоррозийным покрытием служат на порядок меньше, плюс чистить их нужно аккуратно – жесткие щетки, например, могут оставить на покрытии царапины, что в дальнейшем приведет к коррозии.

По типу установки – вертикальные и горизонтальные. Первые экономят площадь, вторые поместятся даже в небольшую по высоте нишу под раковиной. Такие устанавливают в небольших кафе, когда каждый сантиметр производственной площади задействован по максимуму.

Есть угловые модели специально для кухонных гарнитуров с угловыми распашными шкафами. Их плюс в компактном размещении, возможности подключения к 2 раковинам одновременно. Минус – приличные габариты.

Как монтировать

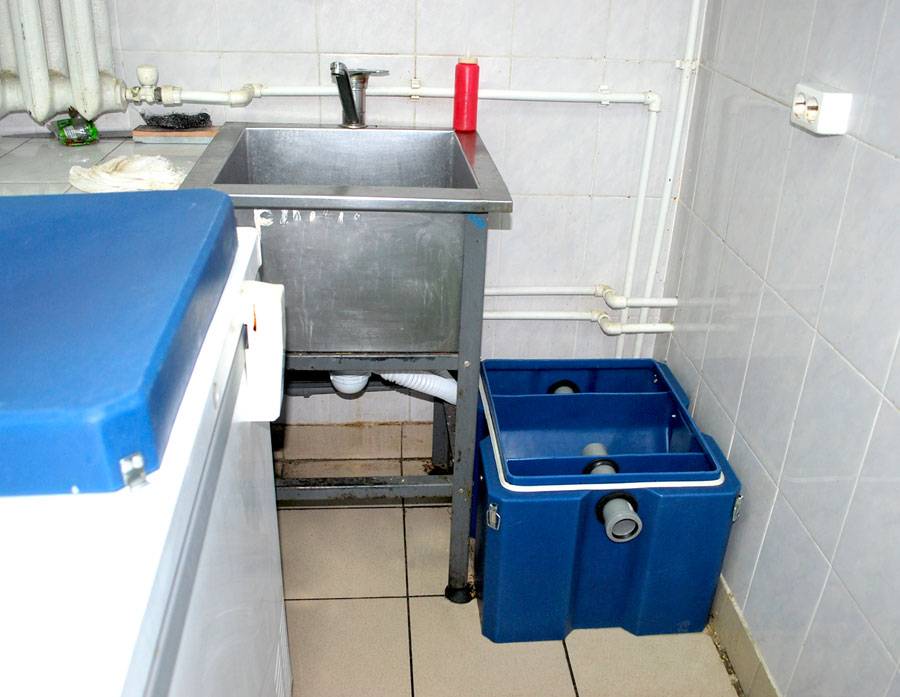

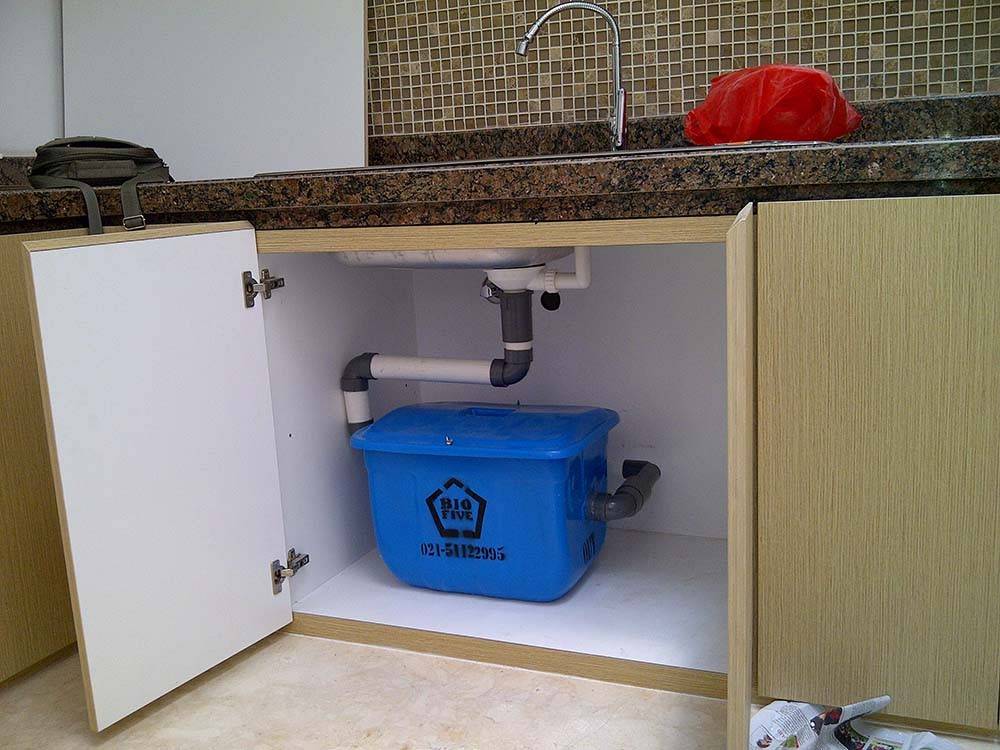

Монтаж стандартного бытового жироуловителя обычно никаких сложностей не вызывает. Устройство ставят на предварительно выровненное по горизонтали основание (пол, нижняя полка шкафа) – это нужно для защиты корпуса и для того, чтобы не нарушался нормальный переток воды из одного отсека в другой.

После нужно подключить устройство к приемнику (раковине) и выпускной линии (собственно канализационной трубе). В первом случае просто присоединяют к раструбу гофрированный шланг сифона, во – втором – разбирают часть системы и соединяют патрубок с канализационной трубой.

После установки устройство проверяют на герметичность – просто открывают водопроводный кран или заполняют раковину, а после спускают воду. Если в швах, местах присоединения патрубков к корпусу нет протечек – значит все сделано правильно.

Правда, все равно стоит периодически осматривать уплотнители, по мере необходимости менять износившиеся.

Выбор редакции

В условиях небольшой типовой кухни с раковиной и бытовой посудомоечной машиной наиболее рентабельным вариантом будет Оникс 0.5-15. Главное правило эксплуатации – не задействовать всё санитарное оборудование одновременно.

Пиковый сброс устройства марки ПЭ 1.5-100 «автосбор» позволяет единовременно подключить две моечные ванны и профессиональную посудомоечную машину. Удобная модель для пищеблока кафе или закусочной, подойдёт для производственных помещений магазина кулинарии.
Лучшие условия для стабильной работы высотного, подземного или подводного ресторана создают автономные модели ACO линейки Lipator. Жиры и шлам собираются для переработки, очищенная жидкость отводится в локальную канализационную систему.

Учитывая особенности популярных моделей, описанных в обзоре, вы подберёте правильное оборудование под конкретные условия эксплуатации. Ведь в рамках предлагаемого в России ассортимента, технические характеристики и габариты моделей изменяются с малым шагом. Для тех случаев, когда типовые решения не оправданы, некоторые производители предлагают изготовить жировые ловушки под индивидуальные потребности вашего предприятия.

Самодельный жироуловитель

Собрать очищающий модуль данного типа под мойку своими руками несложно. Главное знать, как он должен работать. Все остальное – чисто технические моменты. Но есть одна позиция, которую необходимо учитывать обязательно. Это объем емкости.

Статья по теме: Идеи декорирования светильников своими руками

Чтобы вы поняли, о чем идет речь, необходимо привести пример расчета. В первую очередь надо определить производительность прибора. По сути, это величина, которая определяется умножением количества моек, для которых устанавливается жироуловитель, и скорость воды в водопроводе. Если агрегат устанавливается под одну мойку, то первая величина равна «1». Вторая позиция стандартная – 0,1 л/с. Умножая один на другой, то есть: 1х0,1=0,1. Это и есть производительность.

Во-вторых, определяется именно объем резервуара. Здесь другая формула: V=60 x t x N, где:

t – это время, за которое происходит отделения воды от жира, считается, что оно равно 6 минутам;

N – это производительность, которая была рассчитана выше.

Теперь подставляем значения в формулу: V= 60х6х0,1=36 л

Под это значение надо будет найти герметичную емкостью. Она может иметь разную форму, главное объем не меньше расчетного. Кстати, на фото ниже показан самодельный жироуловитель круглого сечения, изготовленного из металлической бочки. В нем всего лишь одна перегородка и небольшой первый отсек. Но этой конструкции хватает, чтобы удалить жир и масла из-под одной мойки на кухне. Единственное требование к нему – это герметично установленная крышка.

Необходимо отметить, что разнообразие самодельных жироуловителей огромно. Как показывает практика, здесь неважна форма изделия, здесь важен правильно организованный проход стоков через перегородки. Именно такой, как описан выше в статье.

Несколько слов о том, как правильно чистить прибор от накопившихся жировых загрязнений. Все достаточно просто.

• Необходимо снять крышку.
• Плавающие на поверхности воды в отсеках масляные накопления надо удалять любым не очень глубоким объемным предметом. Это может быть даже чашка. Главное – собрать загрязнения как можно больше.
• Все это собирается в ведро или тазик.
• После чего крышка устанавливается на место.

Шкаф, на который устанавливается раковина мойки, не всегда объемный. Поэтому можно столкнуться с трудностями в процессе чистки прибора. Но не стоит его отсоединять от мойки и канализации, лучше все проводить внутри шкафа. Это займет немного времени, поэтому стоит потерпеть.

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

Подземная конструкция

Резервуар выполняет следующие функции:

• отделяет, собирает и удаляет масло и жир из стоков;
• защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
• предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
• обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
• повышает экономичность обслуживания системы канализации.

Пластиковый компактный вариант

К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

Сорбционный фильтр для стоков

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

• измерителем с блоком звукового сопровождения для контроля уровня жира;
• прибором для контроля уровня осадка;
• прибором для сигнализации о наполнении резервуара;
• автоматизированной системой сбора и отведения жира;
• автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

Принцип действия устройства

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

1. Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
2. Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
3. Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
4. Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуются модели жироуловителей с несколькими перегородками.
5. Наличие рядом с мойкой канализационного стояка или фановой трубы для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
6. Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
7. Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
8. Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее

Цена бюджетных пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Делаем ловушку для жиров сами

Изготовление жироуловителя для канализации своими руками начинается с расчёта его параметров. Производительность устройства Р вычислим по формуле:

Р = n х Ps, где n – число моек в доме, Ps – скорость протекания воды в системе – средний показатель равен 0,1 л/с. Если на кухне единственная раковина, n=1. Тогда Р=0,1 л/с.

Для определения объёма устройства пользуются формулой V=60 х P х t, где t –время оседания жира, в среднем 6 мин. Получаем 36 л или 0,036 м³. Теперь несложно узнать параметры тары для жироловки – 0,3 м, 0,3 м и 0,4 м.

Для того, чтобы сконструировать жироуловитель своими руками, надо изучить следующую пошаговую инструкцию:

1. Находим подходящую тару (форма прямоугольного параллелепипеда) из пищевой пластмассы, полипропилена, стеклопластика, оцинкованной стали или нержавейки. У тары должна быть плотная крышка. Можно использовать ящик из пластмассы для игрушек. Подойдет дюралевый уголок от старого аквариума, где треснуло стекло. Его удаляют, а на каркасе изготовляют короб из листов стеклопластика толщиной 6 мм. Резать их непросто, зато конструкция получится прочная, водостойкая.
2. Делаем на боковых стенках короба отверстия для ввода-вывода воды Ø 50 мм (электролобзиком, а лучше выжигателем по дереву). Край отверстий зачищаем наждачной бумагой. Их располагаем напротив. Расстояние от этих отверстий до верхнего края короба – 5 см.
3. Под отверстием устанавливаем (торцом) трубу Ø 100 мм, при длине, равной 2/3 от высоты ящика. Ее клеим так, чтобы нижний край возвышался над дном ящика на 30-40 мм. Затем ставим патрубок Ø 50 мм вовнутрь трубы. Его нижний край выше нижнего края трубы на 50 мм.
4. Подключаем тройник (колено Ø 50 мм) к верхнему концу патрубка. Из двух свободных концов один войдет в отверстие, а другой, направленный вверх, будет выполнять роль вентканала.
5. Закрепляем патрубки на отверстиях, пользуясь уплотнителями, эпоксидной смолой.
6. Вставляем в ящик 2 перегородки. Один барьер фиксируем термоклеем в верхней части, не менее 10 см над дном. А вторую перегородку (ее длина – 2/3 высоты короба), прикрепим внизу. Таким образом, улавливатель жира получится с тремя секциями.
7. Монтируем вводное колено, а все места соединений мажем силиконовым герметиком. Там, где крышка соединяется с коробом, надо приклеить уплотнительную ленту. Закрыв крышку, ожидаем застывания герметика. Аппарат для уловления жира перед входом в канализацию – готов.
8. Чтобы перегородки выдержали напор воды, вместо термоклея лучше брать эпоксидную смолу, а сами перегородки лучше обмотать резиновыми жгутами.
9. Соединения от раковины мойки до жироловки, а затем от нее до канализации делаем из гофрированных пластиковых труб с резиновыми уплотнителями.

Что учитывать при выборе?

Во время покупки учитывается объем и тип устройства. Для бытовых целей подойдут наиболее дешевые модели, имеющие простую конструкцию.

Если жироуловитель устанавливается в кафе, выбирается модель с датчиком заполнения и возможностью автономной работы благодаря аэрации стоков. Также нужно учитывать, особенности строения и возможность установить конкретную модель в техническом помещении.

Если размеры не позволяют, нужно выбирать модели, которые закапываются в землю.

Средства и способы очистки жироулавливателей

Жир легче воды и всегда всплывает на поверхность — на этом принципе и основана работа жироулавливателя. Корпус контейнера аппарата разделён перегородками, которые задерживают жир и твёрдые тяжёлые частицы отходов и пропускают воду. По мере накопления жировой массы и органики их нужно удалять. Периодичность очистки зависит от степени загрязнённости стоков, производительности жироулавливателя, определяется визуально или с помощью сигнала датчика. На приборы большого объёма можно установить автоматику, которая будет сама определять необходимость очистки и откачивать жир из системы. Бытовые небольшие сепараторы до 50 л обслуживать ещё проще, это можно сделать вручную.

Под мойку

Уже при установке контейнера под мойку следует позаботиться о наличии пространства вокруг конструкции и возможности свободной очистки жироулавливателя.

Каждый день нужно выполнять эти простые шаги:

1. Утром заглянуть под мойку и проверить целостность соединений и уровень жира.
2. Вечером включить горячую воду и заполнить объём контейнера свежей водой.

Это поможет избежать застаивания воды и появления неприятного запаха, а также вовремя обнаружить возможную течь.

Если датчик или визуальный осмотр показывают, что уровень жира достиг критической отметки, то пора прочистить систему, стандартная периодичность составляет 1 раз в неделю.

Последовательность действий:

1. Открыть крышку, при возможности отсоединить прибор от трубопровода и собрать сверху жировую массу с помощью специальной лопатки, которая идёт в комплекте с сепаратором.
2. Со дна собрать осевшие твёрдые фракции, вынуть частицы из патрубков. Очистка пройдёт легче, если прибор оснащён отсеком для осевшей органики и жиросборным лотком.
3. Промыть короб горячей водой, можно с добавлением дезинфицирующих растворов и моющих средств.

Увеличить степень очистки и защитить жироулавливатель от быстрого загрязнения можно с помощью специальных живых бактерий, которые перерабатывают жиромассу и твёрдые частицы, оставляя лишь незначительный осадок в воде. Они эффективно работают в диапазоне температур от 5 до 40 ºС.

Канализационный

Можно установить плановую периодичность сервисного и профилактического обслуживания, не дожидаясь критического наполнения жироулавливателя, например, раз в месяц, а для больших цистерн на предприятиях — один раз в полгода. Если датчика нет, то уровень жиромассы определяется с помощью щупа.

Очистка канализационных сепараторов может осуществляться вручную и автоматическим способом. Небольшой контейнер в подвале на 100 л чистится аналогично бытовому, а вкопанный в землю агрегат большого объёма — по отдельной технологии:

1. Если жироулавливатель снабжён встроенным электронасосом, то его необходимо обесточить.
2. Открыть крышку ёмкости и откачать содержимое вместе с жировой массой с помощью вакуумного насоса, а для крупных подземных сепараторов понадобится ассенизаторская машина.
3. Промыть отстойник сильным напором воды. Контейнер, стоящий в помещении, рекомендуется обработать паром для устранения неприятных запахов.
4. Осмотреть камеру и патрубки, при необходимости дополнительно очистить руками.

Проверяющие органы всегда смотрят на наличие документов, подтверждающих регулярное обслуживание оборудования и его соответствие санитарным нормам. Поэтому для крупных жироуловителей целесообразно заключить договор на постоянной основе с ассенизаторской компанией и получать акты об утилизации жира и промывке системы.

При правильном уходе и очистке жироулавливатель не доставит хлопот и будет работать эффективно в течение 30–35 лет. Канализационная система также станет гораздо чище, септик не будет засоряться и прослужит дольше, что в результате принесёт ощутимую финансовую выгоду.

Как сделать жироловку самому

При желании можно изготовить жироуловитель под мойку своими руками. Преимущество такого подхода заключается в том, что можно подобрать оптимальный размер корпуса для его удобного размещения под мойкой. Кроме того, имеется возможность рассчитать требуемую пропускную способность прибора

Ну и немаловажное значение для некоторых людей имеет экономия денежных средств. Рассмотрим поэтапно, как самостоятельно сделать уловитель жиров

Изготовление жироуловителя

Нам потребуются следующие материалы:

• листовой пластик;
• кусок пластиковой трубы диаметром 5 см;
• ПЭТ-колено для входного патрубка диаметром 5 см;
• герметик силиконовый;
• клей для пластика;
• ПЭТ-тройник для выходного патрубка диаметром 5 см.

Порядок изготовления устройства:

• Ножовкой по металлу из листов пластика вырезаются заготовки по размеру дна и стенок ящика.
• Стенки и дно склеиваются в единую конструкцию.
• Вырезаются 2 перегородки, которые должны соответствовать ширине корпуса жироуловителя.
• Внутрь корпуса вклеивается первая перегородка, верхний обрез которой соответствует уровню стенок. Перегородка должна располагаться выше дна. Под ней будет протекать вода во вторую камеру.
• Монтируется вторая перегородка, которая вплотную прилегает ко дну. Ее высота должна быть на треть меньше высоты стенок. Вода будет проходить над этой перегородкой.
• В передней стенке корпуса проделывается отверстие для входного патрубка. Данное отверстие должно быть на 4-5 см выше выходного отверстия.
• Во входное отверстие вставляется ПЭТ-колено, которое заделывается силиконовым герметиком. Колено чуть позже будет стыковаться со стоком мойки, поэтому заранее продумайте способ соединения.
• На противоположной стенке корпуса проделывается выходное отверстие, в которое изнутри вставляется ПЭТ-тройник. С двух сторон к тройнику крепится пластиковая труба. Один ее конец должен находиться вблизи дна, а второй — подниматься к самой крышке.
• Из пластика вырезается крышка по размерам корпуса. Она должна обеспечивать герметичность, но легко сниматься для проведения очистительных работ.
• Проверяется герметичность устройства. Для этого в жироуловитель заливается вода на такой уровень, чтобы она начала выливаться через выходной патрубок.

После проверки устройство подключается к сливной магистрали.

Конструкция самодельного жироуловителя

Врезка устройства в систему

Прежде всего, необходимо определиться с местом установки жироуловителя. Если монтируется бытовой прибор, то он обычно располагается под мойкой или возле мойки. Ловушка для жира врезается в сточную трубу непосредственно после мойки, перед выходом в канализацию.

Необходимо убедиться, что жироуловитель установлен строго горизонтально, без наклонов. В противном случае вода будет переливаться через край корпуса.

Все места соединений патрубков жироуловителя со сливом заделываются силиконовым герметиком.

Проверка работы устройства

После окончания монтажа необходимо проверить качество отделения жира от воды. Для этого нужно открыть подачу воды, а затем вылить около 50 г растительного масла в мойку. Через время следует снять крышку жироуловителя и убедиться в том, что масло осталось внутри прибора. В этом случае считается, что устройство работает нормально.

Периодически необходимо проводить обслуживание уловителя. Для этого снимается верхняя крышка, после чего удаляется накопившийся внутри прибора слой жира.

Ручная очистка жироуловителя

Установив в своем доме самодельный жироуловитель, вы обеспечите чистоту стоков в канализацию. Этими действиями вы не только улучшите экологическое состояние окружающей среды, но и избавитесь от засоров в канализационных трубах.
