Заправка сплит системы: как заправить фреоном климатическое оборудование своими руками

Способы заправки кондиционера фреоном

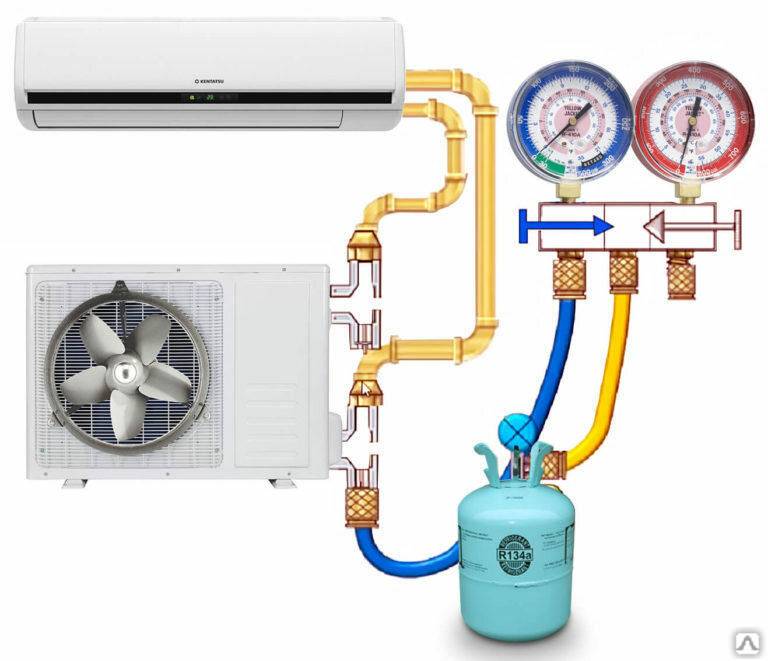

подсоединение манометра к наружному блоку

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

Заправка кондиционера своими руками потребует следующий набор:

  • манометр;
  • вакуумный насос;
  • баллон с фреоном;
  • строительные весы;
  • слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

строительные заправочные весы

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

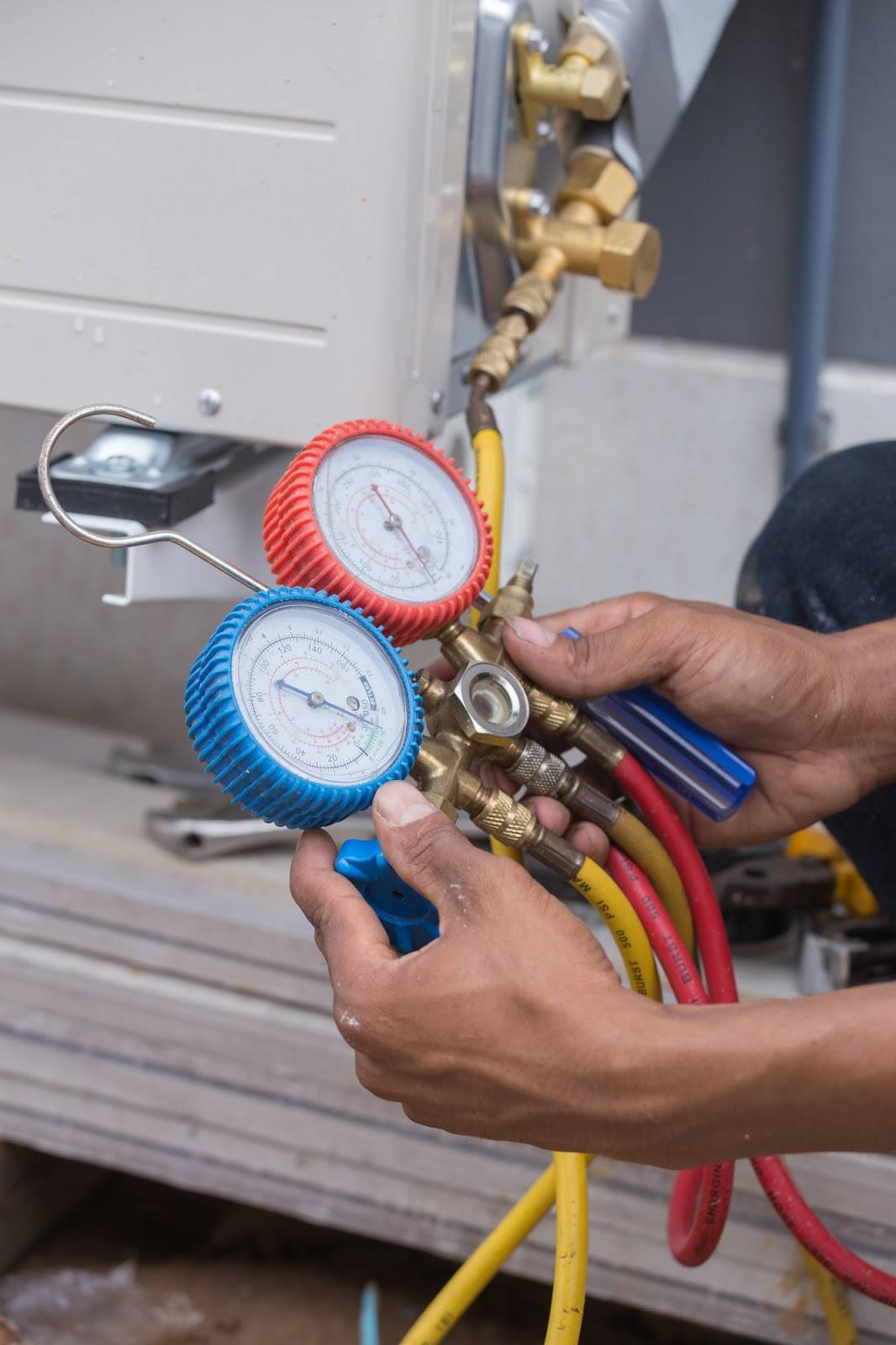

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

бесконтактный инфракрасный термометр для климатической техники

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

токоизмерительные клещи

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Признаки утечки фреона

Чтобы определить неисправности кондиционера не нужно проводить сложную диагностику, существуют и более явные признаки утечки хладагента. О появлении проблемы с недостачей фреона говорят явные факторы, которые заметит даже не специалист:

  • Устройство начало очень слабо работать. Бывает и наоборот, когда кондиционер начал работать с чрезмерной мощностью, это также говорит о проблемах с фреоном;
  • На внешнем блоке кондиционера образовывается иней;
  • После включения устройства ему нужно еще определенное время для начала охлаждения;
  • На трубках появляются следы масла.

Вопрос частоты заправки сплит-системы волнует многих. Ответить однозначно на такой вопрос невозможно, все зависит от условий эксплуатации и установки кондиционера. Мастера советуют проводить такое обслуживание устройства как минимум раз в 2 года. Все другие типы ремонта прибора надо уже выполнять по мере появления проблемы.

Все неисправности, о которых мы упоминали, могут образоваться в том случае, когда на протяжении длительного времени (1 год и больше) не проводилась заправка фреона. За весь период «простоя» хладагент просто испаряется на 10%, поэтому и мощность кондиционера значительно падает.

При нестандартном монтаже сплит-системы испарение фреона может быть еще более быстрым. Такое случается при снижении или увеличении количества коммуникаций системы или при разгерметизации трубок. Если вышел из строя один из узлов устройства, то при ремонте также может потребоваться заправка хладагента.

Если же вы уверены, что в снижении эффективности работы кондиционера виновата именно недостача фреона, и дозаправка хладагента решит проблему, то можно выполнить эту задачу даже своими руками в домашних условиях. Это позволит вам сэкономить деньги и время.

Подготовительные работы

Перед тем, как заправлять свой автокондиционер, вы должны четко определиться с необходимым типом и объемом хладагента. Здесь все просто.

Если ваш автомобиль был выпущен до 1992 года, то стоит использовать тип фреона R-12.

Начиная с 1993 года, производители автомобилей закачивают фреон R-134a. Причина – банальный запрет на применение R-12.

Сложности могут возникнуть лишь у владельцев авто 92-93-х годов выпуска, ведь в переходной период не все производители сразу перешли на R-134a.

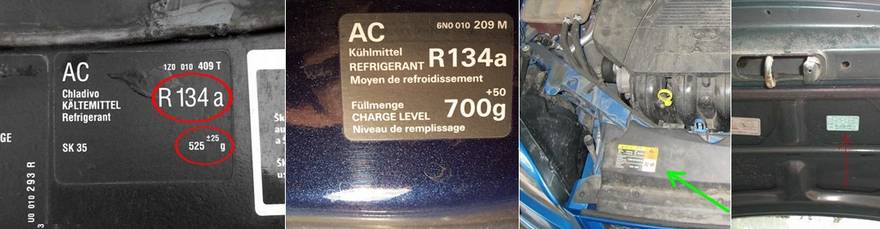

Чтобы узнать более точную информацию, внимательно изучите наклейку на внутренней стороне капота (там обычно указываются эти данные).

Второй вариант – можно распознать тип фреона по штуцеру. В новых моделях автокондиционеров, которые работают на R-134a, штуцер имеет большую высоту и диаметр.

Что касается норм заправки хладагента, то они указываются на табличке, о которой мы говорили выше.

Кроме этого, эту информацию можно узнать у специалиста или в инструкции по эксплуатации.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если пропало давление масла в двигателе?

В среднем норма для отечественных авто составляет около 500-1000 грамм.

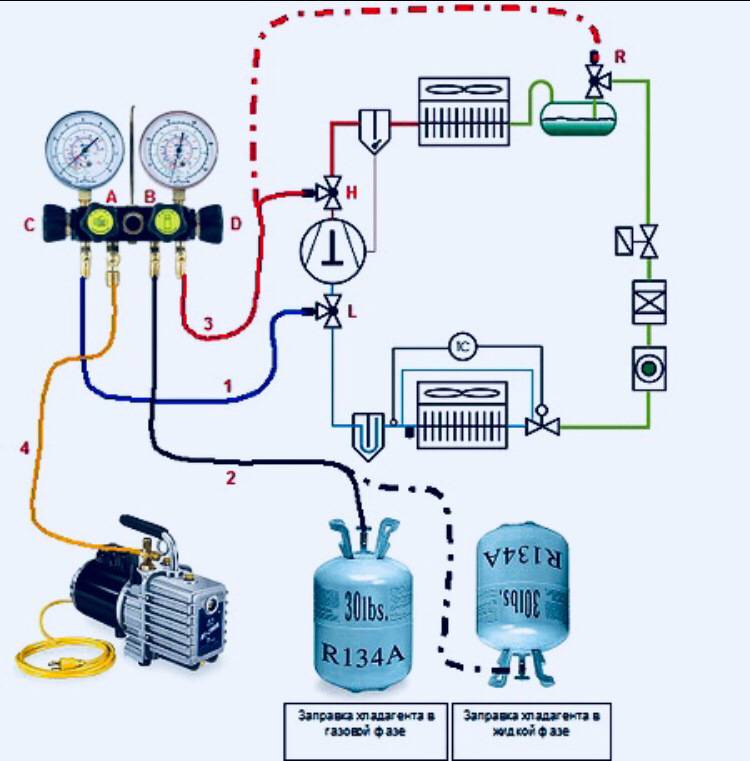

Пошаговая инструкция: как заправить кондиционер

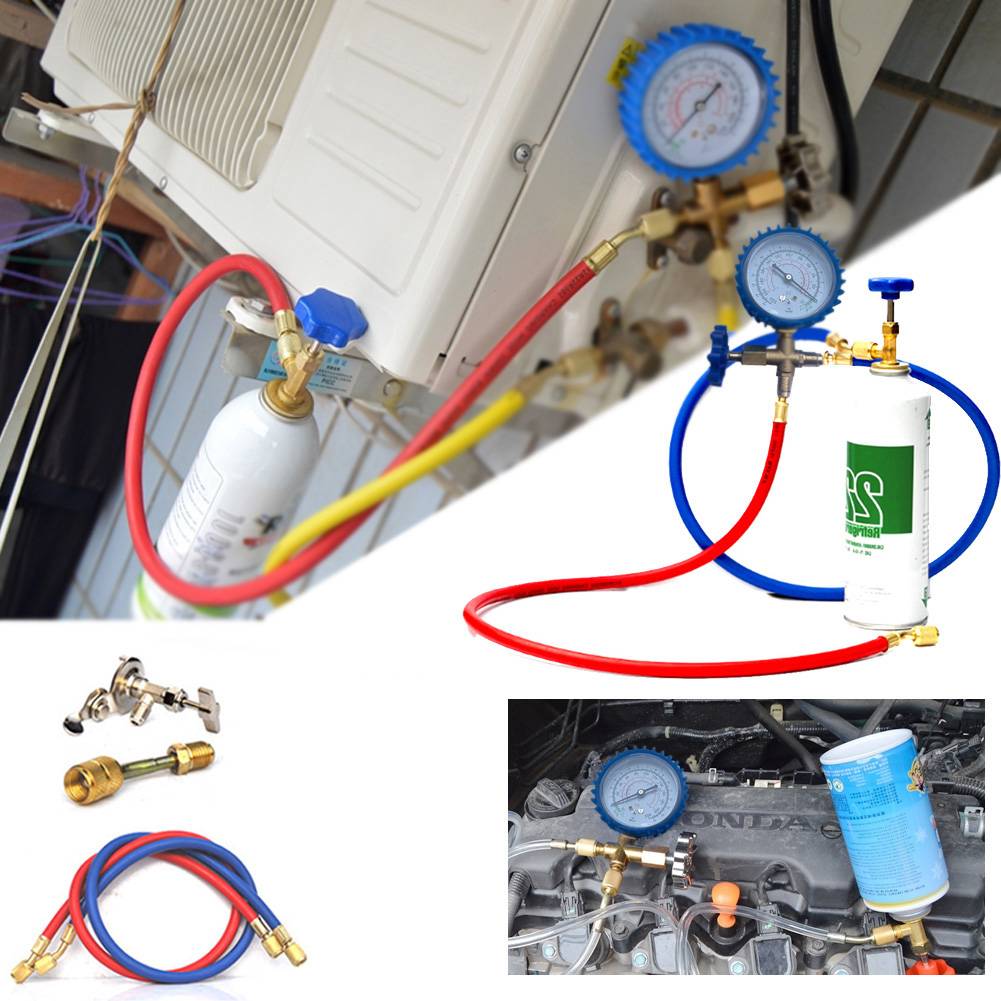

Для того чтобы произвести самостоятельную заправку климатической техники потребуются некоторые устройства, а именно: цифровые весы, цифровой термометр, манометрический коллектор и набор шестигранных ключей.

Можно использовать как двух, так и четырехпозиционный коллектор. Двухпозиционное устройство позволяет и вакуумировать и заправлять климатическую технику, но шланг дополнительного оборудования придется переподключать, а создавшуюся в результате этого воздушную пробку придется выпускать, открывая на коллекторе жидкостный вентиль. В четырехпозиционном коллекторе этого делать не нужно. Преимуществом такого устройства является полная герметичность системы и отсутствие контактов с воздухом.

  1. Перед началом работы следует открыть замки, расположенные в сервисных штуцерах климатической системы, с целью выпуска оставшегося в устройстве фреона.
  2. После выхода всего газа из заправляемого кондиционера, замки нужно перекрыть.

В этом разделе предлагается узнать, как заправить кондиционер фреоном методом показателя перегрева. Перегревом называется разница температур перегретого пара с температурой кипения фреона. При включенном устройстве первый показатель снимается с помощью электронного термометра, приложенного к газовой трубе устройства. Температуру кипения газа можно узнать по манометру низкого давления на коллекторе. Разница этих показателей должна лежать от 5 С° до 8 С°. Если разница более 8С° то это значит, что в сплит-системе фреона недостаточно и его нужно заправлять.

  1. Для заправки нужно взять весы и поставить на них баллон с фреоном. После чего необходимо на весах установить показатель веса «0».
  2. После выполнения этих процедур следует открыть вентиль на баллоне и на одну секунду приоткрыть жидкостный вентиль на коллекторе для того, чтобы выпустить воздух, находившийся в шлангах.
  3. Далее нужно открыть газовый вентиль на коллекторе. В процессе заправки давление в системе будет повышаться, а температура на термометре падать.
  4. Производить это нужно до тех пор, пока разница температур между манометром и термометром, приложенным к газовой трубе кондиционера, не составит 5С°- 8С°. После чего нужно перекрыть сначала газовый вентиль на коллекторе, а потом на баллоне с фреоном. Узнать какое количество газа затрачено, можно просто взглянув на весы.

Проверить работу устройства можно только подключив устройство к магистрали и включив. Основным показателем недостаточной заправки является обмерзание кранов, если этого не происходит, то кондиционер заправлен верно, с нужным количеством газа.

Комфортные условия в автомобиле невозможно создать без дополнительных систем. Производители транспортных средств включают их в состав основных частей и механизмов. Кондиционер относится к этим устройствам и обеспечивает оптимальную температуру в салоне даже при условиях летней жары. Он работает только при включенном двигателе и дает возможность без проблем управлять автотранспортом. К положительным моментам климатической системы можно отнести и то, что она предотвращает попадание неприятных запахов в салон и регулирует уровень влажности в салоне.

Кондиционер прост в использовании. Перед началом работы необходимо ознакомиться с инструкцией, тогда можно избежать многих непониманий. В ней находятся технические параметры, способы чистки, частота заправки и правила применения.

Многие автовладельцы хотят знать больше и в целях экономии желают научиться заправлять кондиционер собственными силами. Фото: pro-vidnoe.ru

Как часто нужно заправлять

  • Кондиционер в новом автомобиле нуждается в обслуживании и дозаправке не позднее, чем через три года после покупки, далее периодичность составляет не реже одного раза в полтора года.
  • Если пользование транспортным средством происходит около десяти лет и более, то заправка производится раз в год. К этой категории относятся и системы, установленные самостоятельно.

Не нужно ждать, когда кондиционер перестанет охлаждать воздух. Если дотянуть до этого момента, то можно критически перегреть компрессор. Ремонт этой неполадки стоит недешево и занимает много времени.

В стандартных условиях эксплуатации количество фреона в контуре охлаждения уменьшается на 6-15% в год. Уже через три года потеря хладагента будет значительной. Намного быстрее он начинает расходоваться при плохой герметичности соединительных деталей.

Признаки недостаточного количества фреона следующие:

  • Наличие льда на штуцерных соединениях наружного блока климатической системы;
  • Менее эффективное охлаждение воздуха;
  • Недостаточное количество фреона при самостоятельном осмотре кондиционера.

Какой фреон в автомобильном кондиционере?

Виды хладагента применяемые в автокондиционерах

Ранее для заправки кондиционера использовали фторсодержащий фреон R-12, хоть он и более продуктивный, но из-за того, что очень вредный, в 1992 г. его применение запретили, и заменили на хладагент R-134а. Поэтому владельцам автомобилей с кондиционером выпускавшимся до 1992 года выпуска, приходится либо самостоятельно заправлять, либо переходить тоже на новый вид фреона. Ведь хотя они и работают на R-12, но на сервисных станциях заправка хлорфторосодержащего газа запрещена. Так что все новые модели машин с автомобильным кондиционером заправлены фреоном R-134а. Кстати, какой фреон в автомобильном кондиционере конкретной системы, можно увидеть на табличке, подняв капот. Хотя перепутать сложно, ведь даже заправочные штуцеры разные (в трубке под R-134а он выше и с большим диаметром). На наклейке под капотом также можно увидеть и норму заправки фреона в автокондиционере.

Перед тем как заправлять кондиционер своими руками, желательно точно определится, какое количество фреона в кондиционере автомобиля, чтобы рассчитать с покупкой требуемого количества баллончиков. Посмотреть норму заправки фреона в автокондиционере, как уже выяснили, можно на табличке под капотом, где указан как тип хладагента, так и его количество в системе.

Когда по каким-то причинам таблица отсутствует, то узнать, сколько нужно хладагента можно также и у автодилера или посмотреть в мануале. Для российских автомобилей норма заправки обычно составляет около 600-900g. Хотя, в принципе, точность по большому счету и не нужна, ведь, как правило, своими руками производится дозаправка системы, а не полное заполнение кондиционера. Заправка автокондиционера производится или еще на заводе, или же после ремонта, когда газ полностью вышел, а при плановом обслуживании, мы можем только дозаправить фреоном до нормы, когда он сможет работать на полную мощность. Но при такой частичной заправке автомобильного кондиционера мы не можем знать, сколько граммов фреона осталось. Поэтому заправка кондиционера в машине происходит по давлению, отображающемся на манометре. Поэтому, если вы не смогли узнать точных цифр и определить количество фреона в кондиционере автомобиля, то следите за стрелкой прибора.

Так как в гаражных условиях нет возможности узнать точное количество хладагента, то гораздо проще определить сколько нужно фреона для заправки машинного кондиционера по показаниям манометра.

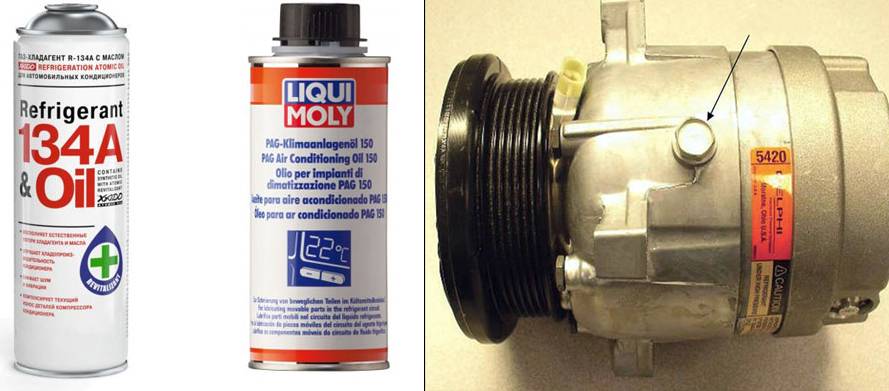

Долив масла при заправке кондиционера

В таблице количества фреона в машинном кондиционере всегда есть цифры и заправочных норм масла, но мало кто знает, как его долить, да и зачем. Некоторые водители, при заправке автокондиционера, советуют всегда доливать масло. Но ведь избыток смазки часто приводит к поломке поршневого компрессора, поскольку масло, проходя через агрегат вместе с газообразным хладагентом, нагорает на узлах. Так как же быть в этой ситуации?

Ответ довольно прост — для заправки автомобильного кондиционера лучше использовать фреон с добавлением масла (такая информация указывается на баллончике с хладагентом), поскольку оно там уже дозировано. Но если, все же, предусмотрена отдельная заправка смазки, то следует использовать полиалкиленгликолевое масло – PAG (на фото по средине). Масло заливается в компрессор через картер (указано стрелкой на фото справа).

Вакуумирование кондиционера своими руками

Далеко не все это учитывают, но не менее важной процедурой, кроме норм заправки фреона и количества масла в системе, также является и вакуумирование кондиционера
!

Вакуумирование кондиционера автомобиля

Когда в системе автокондиционера осталось менее чем 50% хладагента, то завоздушивание и попадание внутрь влаги — неизбежно. Естественно, агрегат сможет работать, хотя и не на всю возможность, но, скорее всего, компрессор выйдет из строя, а на трубках системы образуется коррозия, и тогда ремонт обойдется куда дороже, чем вакуумирование. Для удаления из кондиционера атмосферного воздуха и паров влаги потребуется вакуумный насос.

Чтобы вакуумировать автокондиционер самостоятельно вам потребуется:

  1. Включить отопитель и прогреть авто, чтобы влага конденсировалась в испарителе;
  2. Подключить вакуумный насос к штуцеру компрессора, а затем, выкрутив ниппель, повернуть под ним краник (против часовой стрелки);
  3. Включить насос на 15 минут, затем перекрыть вентили и выключить его. Процедуру повторить несколько раз.

После завершения процедуры нужно подождать часа 2-3, и только потом можно производить заправку кондиционера автомобиля.

13 Самостоятельная заправка

Проблема заправки кондиционера своими силами очень актуальна. На первый взгляд сложностей быть не должно, тем более что интернет наполнен разнообразными мастер-классами, поэтому не трудно отыскать инструкцию по заправке кондиционера в квартире. Однако для этого требуется специализированное оборудование, а оно дорогостоящее.

Сплит-системы могут выйти из строя не только из-за низкого уровня фреона, но и из-за высокого. В домашних условиях велика вероятность запредельного роста допустимого уровня, что из-за чего износ узлов агрегата станет в разы интенсивнее. В результате непрофессиональной, произведенной с нарушением всех требований и норм, дозаправка, приведет к выходу техники из строя полностью. Из-за этого владельцу потребуется покупать дорогостоящее оборудование, хотя он легко мог бы этого избежать, обратившись за услугой к профессионалам.

Как узнать, сколько должно быть фреона в сплит системе?

В настоящее время существует несколько видов фреона или хладагента. В системе данное газообразное вещество является не только рабочим элементом кондиционирования воздуха, но и своеобразным смазочным материалом для компрессора, который есть в любой установке.

Любая сплит установка состоит из двух блоков. Один всегда устанавливается снаружи помещения, а другой внутри него. От одного отсека к другому проходит хладотрасса, по которой непосредственно и циркулирует фреон, а также электрокабель и дренажная система. Для проводки трассы для фреона применяют только трубки небольшого сечения в диаметре, выполненные из меди.

Количество фреона в сплит системе напрямую зависит от длины трассы для данного газообразного вещества, а также от потребляемой мощности компрессора. Например, стандартная трасса для кондиционера составляет длину до 5 метров. Если даже вы приобретаете новую систему, то увеличив длину трубопровода для фреона, вам придется выполнить и его дозаправку в саму систему. Именно поэтому нет однозначного значения для всех систем, которым можно было бы руководствоваться при их дозаправке или полной заправке.

Непосредственно на заводе изготовители сама установка обычно заправлена с учетом имеющейся длины трассы. Стоит заметить, что в системах кондиционирования воздуха длина медных трубопроводов меньше 3 метров не составляет.

Таким образом, получается, что на каждый метр медной трассы на заводе заправляют в систему 0,15 кг хладагента. Плюс к данной массе прибавляется и показатель мощности встроенного компрессора. Если взять параметры в общем соотношении то получается, что мощная установка имеет в себе фреона где-то 0,5 кг.

Естественно, со временем в каждой установке происходит постепенное испарение фреона. Данный процесс убыстряется, если при монтаже системы были допущены ошибки и стыки трубопроводов, точнее их соединение, было выполнено некачественно, и газ понемногу испарялся через оставленные щели. Разумеется, в этих случаях, прежде чем заниматься новой заправкой или дозаправкой необходимо устранить в системе все имеющиеся изъяны.

Количество фреона для дозаправки

О том, сколько хладагента необходимо заправлять в установку и сколько там фреона находится – эти данные обычно указываются фирмой изготовителем. Они указаны на металлической табличке, а сама табличка или другими словами шильда всегда находится на внутреннем корпусе сплит системы. Дозаправка кондиционера осуществляется с учетом указанных там показателей.

Количество газообразного вещества, которое необходимо дозаправить в кондиционер, обычно высчитывают с помощью такого устройства, как манометр. Используя его, определяют значение величины давления в охлаждающем контуре.

Как узнать о недостаточном количестве фреона

Каждый владелец должен знать, как выяснить, что в системе не хватает хладагента, это поможет вовремя произвести дозаправку. Обычно об этом говорят следующие факторы:

  1. Кондиционер стал гораздо слабее охлаждать воздух в помещении, даже если работает на максимальном режиме.
  2. Установка совсем перестала охлаждать воздух в помещении.
  3. В местах стыковки трубок хладотрассы и клапанов появился иней, который видно невооруженным глазом.

Это самые основные факты, прямо говорящие о том, что в установке не хватает хладагента. Прежде чем начать определять количество хладагента в кондиционере для дозаправки или его полной заправки самостоятельно необходимо выяснить, какое именно газообразное вещество было в него заправлено. В настоящее время для сплит систем используется несколько видов фреона разных марок.

Самые первые кондиционеры и системы для кондиционирования воздуха в помещении заправлялись фреоном марки R-22. При этом давление фреона в кондиционере при температуре на улице от до 30 градусов составляет 4,5 бара. Впоследствии ученые установили, что данный газ очень негативно сказывается на озоновом слое земли. Кроме того, при резком понижении температуры, система с таким хладагентом становилось очень неэффективной в работе.

В дальнейшем новые модели кондиционеров и установок стали заправлять более современными хладагентами, которые к тому же были совершенно безопасны в работе и никак не усугубляли состояние озонового слоя атмосферы. Так, что сегодня вы вряд ли найдете хотя бы одну установку, работающую на этом газообразном веществе.

Разумеется, сервисные компании знают множество нюансов и разнообразных факторов, которые следует учитывать при заправке системы фреоном. Но если вы планируете выполнить данную работу своими силами, то вам, безусловно, пригодятся их опыт и знания.

Варианты дозаправки

Статистика утверждает, что любое изделие климатического класса при эксплуатации теряет 8% от первоначальной заправки за год, поэтому один раз в 2 года необходимо заправить сплит-систему фреоном. А самостоятельно вы будете это делать или приглашать специалиста — это отдельный вопрос. Кондиционер нужно заправлять и в том случае, если он выдает температуру немного меньше, чем вы установили на дисплее, давление должно быть постоянным внутри системы и количество хладагента играет при этом основную роль.

Есть два основных метода дозаправки кондиционера фреоном.

  1. По степени давления. Чтобы определить количество летучего газа для заправки, надо знать оптимальное давление, указанное в инструкции по эксплуатации, сравнить его с давлением в системе кондиционирования, которое показывает подключенный коллектор. Как правило, такой метод заправки кондиционера по давлению, осуществляется при утечке фреона из-за длительной эксплуатации.
  2. По массе. Метод применяется при полной замене хладагента — сначала из системы его выкачивают, а потом, при помощи электронных весов, зная вес газа, закачанного в баллон, заправляют сплит-систему фреоном.

Существует методика с помощью мерного стекла, но им пользуются для заправки кондиционера хладоном очень редко, только после проведенного ремонта. При обнаружении в специальном смотровом окне наличия пузырьков воздуха, закачка фреона не производится до тех пор, пока они не исчезнут из системы.

Методы дозаправки

Заправлять кондиционер можно рядом способов:

  1. Методом взвешивания;
  2. С помощью давления;
  3. При помощи смотрового стекла.

Заправка по массе

Самый легкий способ. Для дозаправки не надо много места, однако, потребуется эвакуация хладагента и вакуумирование контура. Емкость с охлаждающей жидкостью взвешивается на специальных весах, чтобы узнать количество фреона внутри. Затем необходимый объем заправляется газом. Если хладагента ровно столько, сколько требуется для дозаправки, можно воспользоваться специальным заправочным цилиндром. Он подсоединяется к емкости с фреоном и заполняется до нужной отметки. Далее выполняется заправка всей системы.

Заправка по давлению

Для начала потребуется найти инструкцию от прибора, где производителем указаны рекомендации по заправке модели. Так же нужно будет приготовить оборудование для заправки кондиционеров. Затем в систему подключается баллон с охлаждающей жидкостью. Чтобы произвести подключение, потребуется использовать манометрический коллектор. Заправка выполняется аккуратно, небольшими порциями. Между ними нужно проверять показатели на манометре, сверяя их с информацией, указанной производителем. Когда показатели на бумаге и на деле выровняются, заправку фреоном можно будет завершить.

Заправка при помощи смотрового стекла

Прозрачная поверхность необходима для того, чтобы весь процесс был визуализирован. Заправка кондиционера фреоном требуется, если в блоке с жидкостью видны пузырьки. Тогда агрегат заполняется хладагентом, пока пузырьки не пропадут и не образуется равномерное течение фреона. Рекомендуется выполнять процедуру порционно, чтобы каждый раз можно было возвращать давление на начальный уровень.

Когда задача выполнена, важно протестировать работоспособность системы. Для этого важно активировать прибор (включить оба крана, поставить режим прибора на минимальном охлаждении) и подождать 15 минут

Если будет заметно обмерзание кранов – значит, дозаправка выполнена не полностью и требуется выполнить процедуру еще раз

Если обмерзания нет – кондиционер заправлен правильно

Если будет заметно обмерзание кранов – значит, дозаправка выполнена не полностью и требуется выполнить процедуру еще раз. Если обмерзания нет – кондиционер заправлен правильно.

Все заправочные мероприятия очень важно выполнять внимательно и аккуратно, так как переизбыток охлаждающей жидкости в компрессоре может привести к выходу из строя последнего. Это произойдет, если трубки с газом вместо газа начнет затекать фреон, не успевший испариться

Если требуется выполнить полноценную заправку, то узнать количество хладагента можно в инструкции к прибору или на самом кондиционере (указывается на корпусе)

Если требуется выполнить полноценную заправку, то узнать количество хладагента можно в инструкции к прибору или на самом кондиционере (указывается на корпусе).

1 Что такое фреон

В данном случае под фреоном подразумевается любой хладагент или хладон. Фреон относится к инертным невзрывоопасным химическим соединениям. Он может быть как в жидком, так и в газообразном состоянии. В кондиционере фреон постоянно меняет свое состояние и переходит из жидкого в газообразное.

Согласно Монреальскому протоколу, к фреонам, используемым в кондиционерах, должны применяться три следующих требования:

  • Хладагент должен быть экологичным и не разрушать озоновый слой.
  • Он должен быть низкой плотности и  высокой теплопроводности.
  • Хладагент должен быть невзрывоопасным и быть совместимым с материалами и веществами, используемыми при производстве и эксплуатации кондиционера.

Пошаговая инструкция по заправке кондиционера своими руками (+2 видео)

Как правильно заправить кондиционер своими руками:

  1. Открываем окно и осматриваем наружный блок. Нужно найти на боковой стороне кожух, под который уходят 2 шланга.

  2. Откручиваем винты, держащие кожух, под который входят 2 трубки, и снимаем его. По одной трубке — к наружному блоку подводится хладагент в газообразном состоянии. По второй трубке — из наружного блока отводится хладагент в жидком состоянии.

  3. Сливаем старый хладагент в атмосферу — через золотник сервисного порта или через открученную трубку. Обязательно сливайте фреон медленно, чтобы не слить и масло. Для замены в домашних условиях неопытным человеком — самый приемлемый вариант: правильно рассчитать остаток для дозаправки у вас вряд ли получится.

  4. К золотнику подключаем левый (синий) шланг манометрической станции.

  5. Проверяем, что вентили коллектора закрыты.

  6. Средний (желтый) шланг манометрической станции подключаем к штуцеру вакуумного насоса.

  7. Открываем задвижку низкого давления и следим за показаниями: нужно, чтобы манометр показал -1 Бар.

  8. Открываем вентили сервисных портов.

  9. Вакуумируем контур на протяжении 20 минут. Когда давление опустится до -1 Бар — выжидаем еще минут 20-30: не будет ли стрелка подниматься обратно к 0? Если будет — значит, где-то в контуре есть протечка. Ее надо найти и устранить, иначе заправленный хладагент снова будет протекать.

  10. Если протечек не найдено — через 30 минут после вакуумирования отключаем желтый шланг станции от насоса и подключаем к баллону с фреоном.

  11. Закрываем левый кран коллектора.

  12. Ставим баллон с фреоном на весы и запоминаем, сколько он весит сейчас.

  13. Открываем вентиль на баллоне.

  14. На 1 секунду открываем и потом закрываем правую задвижку на манометрической станции — чтобы продуть штанг (чтобы в шланге не осталось воздуха, который попадет в контур).

  15. Открываем левый (синий) кран на станции. После этого фреон начнет поступать из баллона в контур кондиционера. Вес баллона — начнет уменьшаться. Следим, пока он не опустится до нужной отметки (то есть пока в контур не заправится столько газа, сколько нужно для вашей модели), и перекрываем синий кран.

  16. Перекрываем оба крана на блоке, отсоединяем станцию и проверяем, как работает кондиционер.
