Заправка холодильника фреоном в домашних условиях: алгоритм проведения работ

Признаки утечки хладагента

Иногда владельцы техники, раньше времени задумываются о замене наполнителя для охлаждения. Некоторые неисправности имеют под собой иную почву при похожих симптомах:

• Если агрегат перестал морозить, то поводом для таких проблем могут послужить неполадки с электропитанием, засор капиллярных каналов, выход из строя конденсатора.
• Наличие луж на полу может свидетельствовать о переполнении емкости для сбора конденсата, разрушении соединительного шланга, засоре в дренажной аппаратуре.
• Когда холодильник включается, но не охлаждает – возможна поломка терморегулятора.

Заметив все признаки одновременно, стоит обратить внимание на температуру конденсатора – если после длительной работы трубки остались холодными, значит существует проблема разгерметизации системы

Причины разгерметизации

Потеря хладагента происходит из-за нарушения герметичности оболочки комплектующих деталей, что проявляется в следующих формах:

• дыры в результате коррозии и ржавчины;
• плохое качество соединений в трубопроводе;
• травмы в результате неправильной транспортировки;
• микротрещины в трубках;
• брак при сборке;
• проколы после разморозки с использованием острых предметов.

Заполнять систему новым хладагентом без ликвидации изъянов не имеет смысла. Некачественные детали потребуется заменить, а отверстия запаять. Не всегда можно визуально определить местонахождение пробоин. Мастера сервисных центров пользуются специальным прибором – течеискателем. Об обнаружении дефекта он сообщает посредством звукового сигнала.

Как заполнить фреоном охлаждающую систему?

Для самостоятельной замены охладительного состава требуются не только знания и навыки, но и специальное оборудование:

• коллектор с манометрами (заправочная гребенка);
• вакуумный компрессор;
• емкость с фреоном.

Перед проведением манипуляций необходимо установить марку хладагента, осмотрев корпус компрессора холодильника, и приобрести нужный состав. Необходимо соблюдать все меры безопасности при работе с взрывоопасными веществами и электрическими приборами:

• Заземление оборудования или наличие специальной площадки с изоляцией.
• Проветривание помещения ввиду недопустимости заполнения комнаты газом.
• Соответствие нормам пожзащиты при пайке стыков.
• Запрет на курение и включение нагревательных приборов.

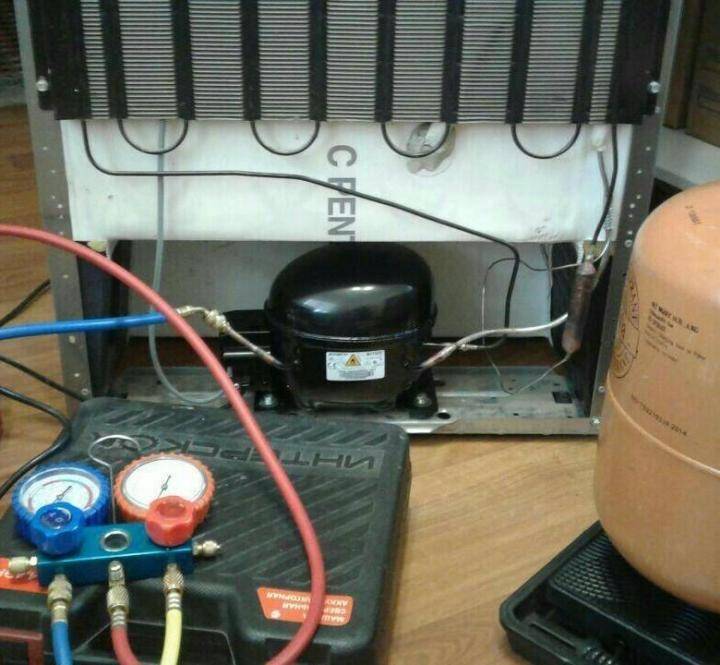

Заправка холодильника фреоном проходит в несколько этапов. Перед заполнением системы требуется вакуумация. Во время процесса необходимо постоянно следить за показателями давления на манометре и изменением температуры в морозильной камере при помощи специального термометра. После набора необходимого уровня охлаждения, нужна запрессовка трубки и последующий контроль за работой компрессора и терморегулятора.

Процесс заправки холодильника фреоном требует аккуратности, наличия опыта в использовании специального оборудования. В случае неправильных действий может пострадать аппаратура, и нанесен вред здоровью. После обращения в «ЭкономБытСервис», не нужно будет гадать о причине поломки, достаточно сообщить симптомы оператору, и мастер прибудет в удобное для клиента время с полным комплектом для точной диагностики. В кратчайшие сроки будет проведено обследование при помощи современной техники, компания предоставит для замены оригинальные запчасти и качественный хладагент. Специалисты быстро отыщут и устранят повреждения, заполнят систему новым фреоном, соблюдая все меры безопасности и контроля.

Что нужно знать о хладагенте?

В качестве хладагента в современных сплит-системах обычно используют фреон. Это газообразное вещество, которое при сжатии переходит в жидкое состояние. Проходя по внутреннему контуру устройства, фреон поглощает тепловую энергию. В наружном блоке он отдает тепло окружающему воздуху.

Важная часть системы – компрессор, который постоянно взаимодействует с хладагентом, сжимая его до жидкого состояния. Если фреона в контуре слишком мало, оборудование будет работать с перегрузками, что почти наверняка приведет к его скорой поломке.

Крепления наружного блока вполне способны выдержать дополнительную нагрузку, поэтому электронные весы и баллон с хладагентом удобнее всего поставить прямо на корпус

Следует отметить, что стоимость компрессора может составить больше половины цены за новую сплит-систему. Поэтому, обнаружив недостаток фреона в системе, нужно проверить компрессор и выполнить заправку как можно скорее.

Если производительность кондиционера упала, он стал медленнее охлаждать помещение, скорее всего, пора проверить количество хладагента в контуре.

Об утечке фреона может также свидетельствовать обмерзание наружной трубы контура. Очень часто хладагент вытекает из-за разгерметизации системы. Но даже если никаких поломок нет, а монтаж кондиционера выполнен правильно, в течение года количество газа может уменьшиться на 8-10%.

Если кондиционер безупречно работал в течение нескольких лет, обслуживание сплита проводилось в соответствии с рекомендации производителя, а потом агрегат стал охлаждать помещение недостаточно быстро, скорее всего, нужна дозаправка.

Но не всегда возможно просто долить в систему небольшую порцию хладагента. Некоторые виды этого материала нужно полностью удалять из контура, а затем заполнять его новым фреоном.

Обморожение концов медной трубки и конденсат на ней – это явный признак того, что в системе недостаточное количество хладагента

Чаще всего современные кондиционеры заправляют фреоном марок R-410А и R-407С. Последний представляет собой смесь из трех разных хладагентов. Именно эту марку нельзя добавлять к остаткам вещества в системе. Компоненты состава испаряются с разной скоростью, поэтому при утечке пропорции изменяются.

Это не относится к фреону марки R-410А – более современной версии, которая применяется в последних моделях сплит-систем. Составы R-407С и R-410А не наносят вреда окружающей среде, в отличие от фреона R-22. Он представляет собой состав прошлых лет, использование которого не рекомендуется из-за вреда для озонового слоя.

Чем безопаснее фреон, тем он дороже. Но использовать ради экономии неподходящую марку фреона нельзя. Сведения о том, какой именно хладагент необходим для конкретного прибора, указаны в его техпаспорте, а также на шильде, прикрепленном к корпусу наружного блока.

Как заправить кондиционер

Заправка производится в несколько этапов:

• до заправки из системы необходимо тщательно удалить весь воздух путем вакуумирования;
• требуется определиться с точным количеством фреона, который необходимо закачать. Точный расчет необходимого количества хладагента является гарантией бесперебойной работы системы кондиционирования. Все данные об объеме и виде фреона указываются на самом кондиционере;
• далее присоединятся баллон с хладагентом и начинается непосредственная заправка устройства, которая контролируется с помощью манометра.

Чтобы определить нужное количество фреона для заправки, есть несколько разных способов:

1. заправка хладагента по массе. Баллон с фреоном взвешивается до заправки и его вес контролируется в процессе заправки. Вес баллона уменьшается на столько, сколько заправлено хладагента в кондиционер. Преимуществами такого способа является простота работы, высокая точность и скорость заправки;
2. заправка по манометру. Для осуществления такой заправки необходимы точные справочные данные. Заправку производят мелкими порциями и постоянно сверяются с данными производителя. Такой способ требует высокого профессионализма мастера и достаточно много времени; Инструмент для заправки кондиционера
3. заправка по термометру. При использовании этого способа применяют термометр, которым измеряют разницу температур. Этот способ является самым сложным, для его использования необходимы специальные знания и опыт. Значительно облегчить этот способ позволяет специальное высокоточное оборудование производства ведущих компаний, специализирующихся на данном профиле.

Каждый из данных способов имеет преимущества и некоторые недостатки, однако очевидно то, что заправку климатической техники должен проводить обученный специалист и тогда прибор послужит долго и надежно.

Способы заправки кондиционера фреоном

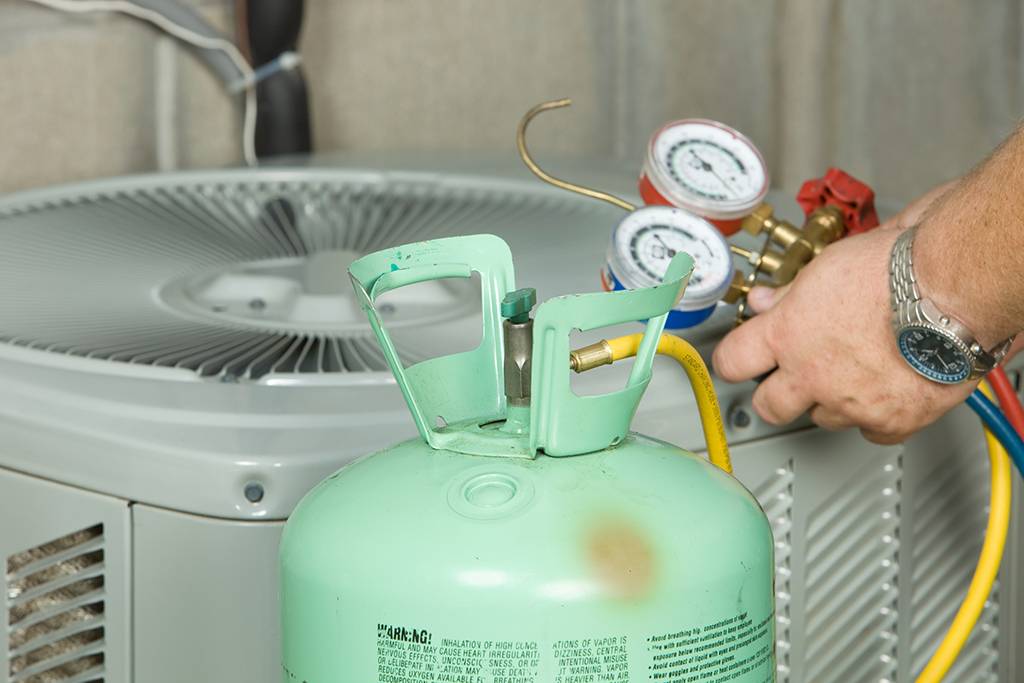

подсоединение манометра к наружному блоку

Существуют несколько основных методов заправки холодильных систем фреоном, применяемые к домашним кондиционерам (сплитам), мульти-сплитам, мобильным и мультизональным системам.

Заправка кондиционера своими руками потребует следующий набор:

• манометр;
• вакуумный насос;
• баллон с фреоном;
• строительные весы;
• слесарные инструменты – шведский ключ, шестигранники, отвертка.

Заправка по весам

строительные заправочные весы

Если нужно заправить полностью пустой кондиционер 22 или 410 газом, то процесс происходит следующим образом.

Вакуумирование. Накручивают манометр на шредеры и открывают не нем кран. Включают вакуумный насос и выдерживают 10 минут. Закрывают кран на манометре и выключают насос.

Подключение баллона с фреоном. Емкость с газом переворачивают вверх дном и ставят на весы, показатели которых предварительно сбрасывают на нулевые значения. Открывают кран на манометре и вливают необходимое количество хладагента по весам.

Кран закрывают и отсоединяют манометр, после чего закручивают крышки на портах. Включают кондиционер и проверяют его функциональность.

Этот способ считается самым правильным, но его осложняет необходимость иметь дорогостоящие весы для взвешивания фреона.

Если требуется наполнить кондиционер 410 фреоном самому, то сначала полностью стравливают его остатки в манометрическую станцию для сбора, а потом вливают газ по весам. Это связано с тем, что данный тип фреона состоит из смеси различных газов с разной степенью летучести. При утечке одного из компонентов в большем объеме происходит изменение состава, а, следовательно, теряются необходимые свойства хладагента.

Если нужно заполнить кондиционер фреоном R22, то прибегают к такому методу как заправить кондиционер по давлению.

Заправка по давлению

Сначала нужно подсоединить манометр к газовому порту работающего на охлаждение кондиционера. Рабочее давление прибора должно быть 3-3,5 атм. Если оно ниже этих отметок, то требуется дозаправка. Для этого подключают баллон с фреоном и небольшими порциями начинают заправлять его в систему путем открывания кранов на манометре на 5-10 секунд.

Чтобы не обжечь руки газом, удобнее использовать быстросъемные соединения.

Заправка по перегреву и переохлаждению

бесконтактный инфракрасный термометр для климатической техники

Достаточно точным методом является заправка кондиционера по перегреву или по переохлаждению. Весь смысл заключается в ориентировке на разность температур.

В случае с переохлаждением имеется ввиду соотношение температурных показателей жидкости и конденсации при одинаковом давлении. Определить температуру конденсации можно так: манометром измеряется ее давление, а затем данные соотносятся со значениями шкалы манометрического коллектора в зависимости от хладагента. Для определения перегрева сравнивают температурные значения газа в нормальном состоянии и при его кипении в условиях одинакового давления.

Об утечке хладагента и необходимости его дозаправки говорит перегрев выше и переохлаждение ниже нормы.

Непрофессионал вряд ли сможет заправить собственноручно кондиционер с применением этих двух способов, так они требуют достаточной базы знаний в области систем кондиционирования воздуха. Хотя легкость и доступность предыдущих методик для простого обывателя – тоже спорный вопрос.

Заправка кондиционера по току

токоизмерительные клещи

Многие мастера не используют этот способ, но его применение вполне оправдано в тех случаях, когда нет возможности воспользоваться весами для взвешивания фреона. Так как заправить кондиционер самостоятельно по току?

Для определения рабочего тока компрессора понадобятся специальные токоизмерительные клещи, которые накладываются на фазу провода питания работающего внешнего блока. Если полученные значения ниже указанных в мануале или на шильдике, а труба обмерзла, то производят дозаправку фреоном до выравнивания показателей.

Все остальные этапы полностью совпадают с этапами заправки кондиционера фреоном по весам, которые можно будет посмотреть на видео в конце статьи.

Этот метод применим и в случае с устранением последствий утечки у полупромышленного оборудования.

Что такое фреон и в чём причина его утечек из холодильника

Чтобы понять, что такое фреон и зачем он нужен, можно провести простую параллель с человеческим организмом. «Сердцем» в данном случае выступает компрессор холодильника: устройство, обеспечивающее циркуляцию хладагента по магистралям охлаждения

А вот сам хладагент в данном случае будет «кровью», жизненно важной для работы всего «организма». Отойдя от подобных сравнений, можно сравнить фреон с антифризом в системе охлаждения автомобиля

Контур системы циркуляции хладагента по холодильным камерам состоит из внутренней и наружной части. Во внутренний контур поставляется жидкий фреон, который, «впитывая» в себя тепло из камеры, переходит в форму газа. После этого газ попадает во внешний контур, направляется сквозь испаритель и двигатель, отдавая попутно тепло окружающему контур воздуху, и снова превращается в жидкость, после чего цикл повторяется.

Основной причиной «выветривания» фреона из системы охлаждения можно назвать повреждение одной из линий её контура. Контур может повредиться вследствие:

• неаккуратной транспортировки холодильника;
• случайных физических воздействий;
• заводского брака или использования изготовителем некачественных исходных материалов;
• неправильного монтажа системы;
• накопления в системе частиц выгоревшего масла, препятствующих циркуляции охлаждающего вещества (в этом случае контур остаётся неповреждённым, но всё же вскрытие его для ремонта необходимо);
• некачественного ремонта и множества других факторов.

Какой бы ни была причина, системе необходима локализация места утечки и дозаправка фреона.

R-134a

Хладагент R-134a был разработан как альтернатива запрещенному R-12. У него не такие хорошие характеристики, в частности холодопроизводительность. Для его работы требуется не минеральное, а более дорогое, синтетическое масло.

R134-a не горюч, не токсичен. Его потенциал разрушения озонового слоя ODP равен 0. Потенциал глобального потепления GWP составляет 1430. Это в 5,65 раз меньше, чем у фреона R12. Сферы применения хладагента R134a:

• Автомобильные кондиционеры;
• Холодильники;
• Среднетемпературные морозильные камеры;
• Растворитель в органической химии;
• Вспениватель пластиков;
• Наполнитель для аэрозолей.

R-600a, изобутан

Этот хладагент использовался с начала 20 века в холодильниках и морозильных камерах. Но после появления R12 он был забыт на долгие годы. Повторно его начали использовать с 1993 года. По своим характеристикам он аналогичен хладагенту R134a. Но имеет ряд отличий. Ранее мы рассматривали тему, какой хладагент лучше, R134a или R600a.

У хладагента R600a потенциал разрушения озонового слоя ODP равен 0. Потенциал глобального потепления GWP менее 0,001. При этом он работает с минеральными маслами. Единственный недостаток – относительно высокая горючесть.

Интересный факт

В некоторых странах запрещено использовать изобутан для заправки холодильников, например, в США. Все выпускаемая там холодильная и морозильная техника работает на R-134a или R-290. Запрет лоббируют производители этих хладагентов, чтобы захватить рынки сбыта.

Как узнать о недостаточном количестве фреона

Если объем заправки кондиционера уменьшился, это заметно по следующим признакам:

• на внутреннем блоке образуется иней;
• следы льда присутствуют на внешнем блоке;
• на трубах имеются следы масла;
• производительность устройства заметно снижена – при настройках одни показатели, на термометре в квартире – другие.

Иней во внутреннем блоке указывает на недостаток фреона

Утечка фреона происходит по нескольким причинам. Кондиционер при работе вибрирует, а вибрации создают условия для расхождения сварных швов на медных трубах. Если сами трубки плохо запаяны при монтаже, образуются трещины.

Труднее всего выявить место утечки, особенно, если магистраль проложена в штробах и покрыта слоем штукатурки. Если длина магистрали небольшая, а внутренний и внешний блок расположены рядом, мастерам будет проще разобрать систему и устранить неполадки. Для таких работ желательно сразу вызвать ремонтную бригаду, так как без специального оборудования провести диагностику и дозаправку сложно – есть риск полностью вывести оборудование из строя.

До прихода мастера желательно почистить внутренний блок от пыли и грязи, потому что снижение работы системы происходит от налипания слоя пыли и жира на сетчатом фильтре, в результате чего поток воздуха недостаточно эффективно всасывается внутрь.

Перед началом проверки манометрическим коллектором специалист почистит внешний блок и только после очистки проверит, есть ли в кондиционере утечка фреона.

Этап 5 — Дозаправка масла

1. Первые действия и необходимое оборудование

• Откачайте сторону низкого давления компрессора до атмосферного давления. Постарайтесь не создать вакуума, чтобы не допустить проникновения воздуха и влаги в компрессор при дозаправке масла.
• Используйте новую герметично запечатанную банку с маслом и ручной масляный насос. Шланг насоса должен быть размером ¼” для соединения под отбортовку с отжимателем на конце, который открывает клапан самозакрывающегося технологического штуцера, расположенного на компрессоре.
• Тип используемой смазки указан на маркировочной табличке компрессора. Убедитесь, что содержимое банки с маслом соответствует типу масла, указанному на табличке компрессора.

2. Продувка насоса и шланга

Ручной насос (аналогичный показанному на снимке) погружается в банку с маслом — убедитесь при этом, что насос чистый — в самый последний момент перед заправкой, чтобы банка находилась открытой в воздухе минимальное количество времени (чтобы еще уменьшить время пребывания масла на открытом воздухе, используйте пробку с переходником). Несколькими движениями поршня откачайте воздух из насоса и шланга. Продувка насоса необходима, чтобы удалить из шланга масло, насыщенное влагой, которое осталось внутри него после предыдущего использования.Подосе-дините шланг к штуцеру компрессора сразу после его продувки, чтобы на дать влаге попасть в масло.

3. Закачивание масла в компрессор

• Закачайте в компрессор рассчитанное количество масла или закачивайте его до тех пор, пока смотровое стекло не укажет заданный уровень.
• Примечание: когда компрессор, не оборудованный смотровым стеклом, теряет много масла, его уровень нельзя измерить или увидеть.

  Единственный путь убедиться, что в компрессор будет закачано нужное количество масла — это слить масло из компрессора и заправить его снова. В этом случае компрессор нужно отсоединять от системы.

Дополнительные рекомендации

• После дозаправки компрессора маслом дайте ему проработать под полной нагрузкой около 20 минут, после чего проверьте уровень масла в смотровом стекле. Этот уровень должен находиться между отметками % и 3
• Будьте внимательны и не добавляйте масла в компрессор больше, чем положено. При избытке масла возможны следующие проблемы в работе установки: Повреждение клапанов и поршней или спиралей в результате гидравлических ударов. Чрезмерный перенос масла по системе. Потеря производительности испарителя в результате скапливания масла в нижней части системы.

Как заправить холодильник фреоном в домашних условиях: основные этапы работы

Чтобы не допустить ошибку, и сделать все правильно, придерживайтесь подробной пошаговой инструкции:

1. Подключите к сервисному патрубку мотора клапан Шредера. К этому разъему подсоединяется все оборудование.
2. С помощью компрессорного насоса выполните опрессовку системы охлаждения. Если в вашем холодильнике используются трубки из алюминия, тогда повысьте давление до 15 атмосфер. Для агрегатов с медными и стальными комплектующими оптимальным показателем станет 25 атм. Стабильное давление – показатель герметичности. Если есть протечка найдите ее с помощью соответствующего датчика, а потом запаяйте дырку и проведите опрессовку заново.
3. Продуйте систему, подключив к сервисному разъему баллон с азотом. Это позволит выдуть из охлаждающего контура конденсат. Есть альтернативный способ подключения – редуктор.
4. Поменяйте осушительный фильтр. Аккуратно демонтируйте сломанную комплектующую, извлеките заглушки с запчасти, закрепите деталь на моторе. Швы нужно запаять. С охлаждающим контуром следует работать быстро. Он не должен оставаться вскрытым в течение более 15 минут.
5. Подсоедините к холодильнику насосную станцию. Левый патрубок подключается через клапан Шредера, который установлен в сервисном разъеме мотора. Средний подведите к баллону с хладагентом, а правый – к вакуумному насосу.
6. Выкачайте из системы воздух и азот. Остатки влаги также будут выведены из охлаждающего контура. Ближе к завершению процесса стрелка левого манометра опустится до минимального значения – где-то до -30. Процесс вакуумирования длится около получаса.
7. Закачка фреона в холодильник. Не спеша откройте кран баллона, через который хладагент попадает в клапан Шредера. Заправляйте систему, но не забывайте следить за весом.
8. Запаяйте патрубок. Когда охладительный контур заполнен, пережмите сервисный патрубок, чтобы отсоединить клапан Шредера. Обеспечьте надлежащую герметичность, запаяв все щели.

Инструкция составлена профессиональными мастерами, поэтому проблем с заправкой возникнуть не должно.

Заправка системы охлаждения фреоном

Ремонт холодильника лучше доверить мастеру из сервисного центра. Однако при наличии минимальных навыков ремонта и комплекта необходимого оборудования с задачей можно справиться самостоятельно. Перед началом работы необходимо ознакомиться с принципом действия холодильного агрегата, расположением компонентов и сервисных штуцеров, а также учитывать:

• особенности ремонта и эксплуатации сосудов, работающих под давлением;
• назначение хладагента;
• способ применения оборудования для заправки;
• правила безопасности при работе с фреоном.

К сведению!

Перед выполнением ремонта следует принять во внимание, что некомпетентные действия могут привести ещё к более серьёзной поломке

Оборудование и материалы

Восполнение или полную заправку охлаждающего контура хладагентом производят специальным инструментом. Для ремонта понадобятся:

1. Фреон. Его тип и количество указаны на информационной табличке, закреплённой на корпусе холодильного агрегата или компрессора. Следует приобрести маленький баллон нужного вещества или взять в аренду в сервисном центре большой сосуд. Во время транспортировки и работы обращаются с ним аккуратно: ёмкость находится под большим избыточным давлением.
2. Вакуум-нагнетательная станция. Комплекс насосного оборудования, предназначенный для испытания системы давлением и полного удаления газов из холодильного контура. Покупать станцию для разового применения нецелесообразно, её также можно взять в сервисном центре на время работы.
3. Электронные весы. Необходимы для точного дозирования хладагента.
4. Сварочный пост или газовая горелка, а также флюс и припой для герметизации системы после ремонта или заправки. Материалы для пайки подбирают в зависимости от металла, из которого изготовлены детали контура.
5. Течеискатель. Если система повреждена и это стало причиной испарения фреона, прибор нужен для поиска места разгерметизации.
6. Фильтр-осушитель. Компонент холодильного контура, который обязательно меняют при заливке фреона.
7. Клапан Шредера. Нужен для удержания в системе вакуума или давления.
8. Ёмкость с азотом. Газ необходим для продувания и осушения компонентов.

Меры предосторожности

Замена фреона – процедура, сопряжённая с возможностью получения травм от электричества или избыточного давления газов. Когда работу выполняют самостоятельно, необходимо соблюдать ряд правил:

• холодильное оборудование отключают, вынимая вилку из розетки;
• при наполнении системы не используют открытый огонь;
• стыки паяют, соблюдая правила пожарной безопасности (можно заранее подготовить средства тушения в случае возможного возгорания);
• испытывая систему, контролируют давление среды.

Поиск утечки

Если в системе нарушена герметизация, просто заправка не устранит неисправность. Первоначально нужно определить место повреждения. В большинстве случаев внешний осмотр позволяет найти причину.

На контуре подогрева дверного уплотнителя появляются трещины и ржавчина. В местах соединения капилляров видны иней или наледь. Если утечку найти не получается, на все поверхности контура наносят мыльный раствор. Появление пузырей указывает на повреждение.

К сведению!

Для определения дефекта недоступного для визуальной диагностики необходим специальный прибор – течеискатель (галоидный, электронный или ультразвуковой).

Заправки хладагента

После устранения течи приступают к наполнению контура. Последовательность заправки:

1. Клапан Шредера размещают на сервисном патрубке компрессора.
2. Продувают контур азотом. Газ вытеснит влагу из системы. Если азот находится под давлением 10 атм и более, необходимо использовать редуктор.
3. Меняют фильтр-осушитель. Для этого срезают старый, а с нового снимают заглушки. Вставляют фильтр в капилляр и паяют место стыка.
4. Подключают вакуум-насосную станцию. Как правильно это сделать, указано в инструкции по её эксплуатации.
5. Откачивают из контура воздух. Одновременно с этим удаляется оставшаяся влага. Общее время вакуумирования не менее 15 минут.
6. Закачивают хладагент (количество зависит от типа холодильного агрегата).
7. Герметизируют сервисный патрубок (пайкой или специальным колпачком).

Заполнить охлаждающий контур можно своими руками. Это позволит существенно сэкономить на вызове мастера

Однако важно точно знать, как выполнить ремонт, и иметь необходимое оборудование

Предварительные работы

Заправка начинается с подготовки оборудования и сопровождается соблюдением некоторых правил техники безопасности:

1. Отключить холодильник от электропроводящей сети.
2. Нельзя включать аппараты, выделяющие большое количество тепла, и курить в помещении, где проводится процедура.
3. Прибор надо заземлить и изолировать площадь, на которой будет происходить ремонт.
4. После спуска или закачки газа проветрить помещение в течение 15 минут как минимум.
5. Необходимо внимательно изучить инструкцию. Производители указывают, что именно допускается заливать в холодильник. Каждый из агрегатов имеет свои особенности, о которых следует узнать перед началом работы.

Первым делом выявляют место утечки визуальным осмотром или, при необходимости, применив течеискатель. Перед запаиванием спускают фреон вакуумным насосом с трубопровода. После этого место утечки запаивают, но если повреждения велики, такой испаритель подлежит замене.

Необходимое для заправки

Самостоятельная заправка холодильника – дело трудоемкое и небезопасное. Перед началом процесса следует убедиться в наличии всего необходимого для этого:

Фреон. Чтобы выяснить, сколько нужно фреона для заправки холодильника и его наименование, необходимо просмотреть технические данные в паспорте или найти эту информацию на этикетке компрессора. Не стоит экспериментировать и пытаться заправить холодильник чем-то другим, кроме фреона, – это приведет к поломке

При транспортировке баллона следует соблюдать меры предосторожности. Фильтр-осушитель. Его нужно заменить, если нарушилась герметичность холодильной системы

Его нужно заменить, если нарушилась герметичность холодильной системы

Фильтр-осушитель. Его нужно заменить, если нарушилась герметичность холодильной системы

Иначе там будет скапливаться влага, которая спровоцирует еще одну поломку.

Вакуумно-насосная станция, нагнетательный насос, вакуумный насос. Эти предметы необходимы для проведения опрессовки, вакуумирования охлаждающей системы и заполнения ее фреоном. Покупка вакуумно-насосной станции обойдется дороже, чем вызов мастера по ремонту, поэтому рекомендуется взять ее напрокат.

Клапан Шрадера. С ним создается вакуум и повышенная сила напора. Автомобильный ниппель для этого не приспособлен, вместо клапана Шрадера его использовать нельзя.

Два манометра (красного и синего цвета) и три шланга (желтого, синего и красного цветов). Манометр синего цвета применяется, чтобы контролировать численные показатели атмосфер всасывания, а манометр красного – для контроля показателей атмосфер нагнетания.

Баллон с азотом. С его помощью продувают охладительную систему. При показателях в баллоне выше 6 атм для заправки требуется еще и редуктор, чтобы снизить силу напора до нужных пределов.

Очистка системы

До начала заправки систему очищают от оставшегося в ней фреона.

Для этого фильтр-осушитель зажимают при помощи игольчатого захвата и прокалывают там, где виднеется медь. Чтобы воздух в месте проведения работ не загрязнялся, газ следует стравить через трубку, выведенную на улицу через окно. После систему продувают азотом, чтобы убрать ненужную влагу.

После удаления фреона из устройства устанавливают клапан Шрадера, чтобы закачать новый.

Материалы и оборудование

Для самостоятельной закачки газа в систему холодильного аппарата, необходимо специальное оборудование и запчасти. Можно взять инструмент на прокат в одной из мастерских, потому что покупка для проведения единственного ремонта нерентабельна.

Что же понадобится:

1. Вакуум-насосная станция;
2. Весы;
3. Хладагент определенной марки;
4. Сварки и припой определенного типа, в зависимости от вида труб;
5. Фильтр-осушитель;
6. Клапан Шредера;
7. Течеискатель для проверки стыков на герметичность.
8. Баллон с азотом для продувания охлаждающего контура.
9. Игольчатый захват.

Насосная станция

Для работы можно использовать вакуумные насосы или устройства нагнетательного типа. Комплексный спектр оборудования позволит осуществить опрессовку, вакуумирование системы охлаждения, а также заправку холодильника фреоном. Насосная станция стоит довольно дорого. Поэтому подобная покупка не особа рентабельна. Попытайтесь арендовать инструмент за умеренную плату.

Фильтр-осушитель

Меняйте эту комплектующую каждый раз, когда происходит разгерметизация холодильника. В противном случае в охлаждающем контуре начнет собираться конденсат. Повышенная влажность приведет к появлению новых неисправностей.

Клапан Шредера

Вариант с использованием аналога в виде автомобильного ниппеля рассматривать не стоит. Клапан заточен под двухстороннюю работу. Эта особенность способствует созданию внутри системы вакуума, и постепенному увеличению давления. Обычный ниппель с подобными функциями не справится.

Весы

Они должны быть точными. С их помощью проводится взвешивание хладагента. При использовании баллона R600 даже небольшая неточность в размере 2-3 грамм способна стать катализатором появления негативных последствий. Поставьте емкость с фреоном на весы. В процессе закачки следите за тем, как изменяется емкость баллона. Как только нужный объем будет введен в систему, перекройте кран.

Баллон азота

Заключительный этап заправки – это продувка системы. Если уровень давления повышается выше 6 атмосфер, стабилизация проводится с помощью редуктора.

Сварочный пост или горелка + расходники

С помощью этого оборудования производится запайка поврежденных участков труб. Также для этого нужен припой и флюс. Подбирайте тип расходников в соответствии с материалом, из которого изготовлены трубки.

Детектор утечки

Для заправки холодильника фреоном, нужно сначала определить место протечки. Преимущественно охлаждающее вещество вытекает из-за повреждения элементов контура. Детектор утечки не нужен, если дозаправка осуществляется в профилактических целях.

Аккумулятор своими руками

Аккумуляторы можно прибрести в специализированных магазинах, оформить заказ на интернет-ресурсах, но можно его изготовить самостоятельно, по принципу «дешево и сердито». Конечно, ключевым моментом является состав жидкости, которую используют в качестве наполнителя пластиковой емкости. В промышленных аккумуляторах в состав хладагента входят: вода, антибактериальная добавка и карбоксиметилцеллюлоза. Последняя служит в качестве загустителя и контролирует расширение воды при замерзании.

Учитывая вышесказанное предлагаем несколько рецептов приготовления жидкости для самодельного аккумулятора холода.

Рецепт № 1

Процесс изготовления:

• в литре обычной питьевой воды, лучше теплой, приготовить насыщенный раствор поваренной соли, добавив в него около 400 граммов хлорида натрия (поваренной соли);
• добавить в состав три литра воды и добавить необходимое количество обойного клея. Консистенция жидкости должна быть гелеообразной;
• раствор разлить в пластиковые контейнеры с завинчивающей крышкой или в пластиковые бутылки;
• поставить в морозильную камеру и заморозить.

Читать также: Инструмент для подвязки растений садовый инструмент тапенер

Такой аккумулятор может в течение длительного времени сохранить температуру в специальной сумке до -20 градусов С.

Рецепт № 2

Для самодельного аккумулятора холода: необходимо приготовить 20% раствор глауберовой соли. Для 100 граммов раствора нужно использовать следующее соотношение веществ: 20 граммов безводной соли, 1 грамм КМЦ (обойного клея) и определенное количество воды.

Рецепт № 3

Это самый простой, можно сказать форс-мажорный способ с делать аккумулятор холода. Необходимо смешать воду и обойный клей в пропорциях: 96 граммов+4 грамма.

Минус 1 градус Цельсия в сумке с продуктами может создать условия холодильника, и позволит продержаться какое-то время.

Видео о приготовлении аккумулятора холода

Большинство даже не подозревает, что сделать аккумулятор холода своими руками гораздо проще, чем может показаться на первый взгляд. За умными словами скрывается несложный механизм действия, который можно воспроизвести даже в домашних условиях, с минимальными затратами сил и средств.
