Принцип работы и диагностика замка стиральной машины

Принцип работы устройства

Если замок некорректно работает, то лучше сразу произведите его замену. Однако у среднестатистического человека могут возникнуть затруднения с поиском и покупкой подходящей модели. Конечно, можно попросту заказать оборудование в сервисном центре, но это займет некоторое время и потребует затратить дополнительные средства.

Обычно блокираторы при изготовлении помещают в пластиковый корпус. В крайней части механизма предусмотрено отверстие для крепления кольца пружины, соединяющей всю систему с люком. Детали замка следующие:

• железная пластинка, соединенная с пружиной крышки загрузочного люка;
• терморезистор;
• биметаллическая деталь, меняющая размеры, реагируя на температуру;
• несколько контактов;
• штифт.

Принцип действия блокиратора довольно прост. После закрытия крышки крючок, сцепившись с замком, воздействует на пластинку, придавая ей необходимое положение. После подачи сигнала блокировки крышки, на терморезистор поступает электрический ток, биметаллическая деталь изменяет форму, продавливая штифт.

Для проведения проверки снятого замка достаточно поставить подвижную пластину в необходимое положение и подать ток на контакты. При помощи тестера вы легко сможете проверить правильность их функционирования

Помимо этого, обратите внимание на возврат запирающего механизма после снятия напряжения

Неисправный замок может привести к неприятным последствиям. К примеру, самая распространенная проблема: из-за неисправного блокиратора невозможно открыть люк после стирки. Для устранения поломки необходимо проделать следующее:

• Отключите машину от сети и водопровода.
• Демонтируйте верхнюю панель бытового устройства.
• Переместите металлический засов замка с люкового крючка.

Подробнее о том, как открыть машинку, если заблокирована дверь, читайте здесь.

Чтобы успешно снять замок, необходимо:

1. Подготовить подходящий для ремонта инструмент.
2. Открыть люк бытового устройства.
3. Найти проволочное кольцо.
4. Аккуратно вытащить кольцо при помощи отвертки или иных подручных приспособлений.
5. Переместить манжету замка в положение, из которого его легко достать.
6. Аккуратно удалить крепежные болты и вытащить замок.

Вытащив специальные разъемы, вы полностью закончите демонтаж запирающего устройства. Установка нового или возвращение на место старого производится в обратном порядке.

Если вовремя производить замену изношенных деталей и внимательно следить за стиральной машиной она будет качественно выполнять свои функции долгие годы. Регулярная профилактика поможет предотвратить поломки, а тщательный уход поможет избежать появления плесени и неприятного запаха.

Корпус замка выполняют из пластика, в торце замка имеется большое отверстие, которое предназначено для крюка люка. В корпусе блокиратора размещаются:

• Пластина (обычно изготовлена из металла), предназначенная для зацепления крюка;
• Штифт и контакты, передающие сигнал на модуль управления;
• Терморезистор;
• Биметаллическая пластина, выгибается при нагревании.

При закрытии дверцы, крюк люка, попадая в отверстия замка, механически воздействует на металлическую пластинку, устанавливая ее в определенное положение. После поступления специального сигнала от панели управления на терморезистор замка, происходит деформация биметаллической пластины, которая надавливает на штифт.

Что делать, если замок машинки сломался?

   Починить изношенную деталь не получится ни при каких условиях. Замок придётся менять на новый. И если дверца просто перестала закрываться, сделать это достаточно несложно, так как добраться до самого замка опытному специалисту не составит труда. Мастера нашей компании справляются с этой задачей, используя одну отвёртку. Но, несмотря на лёгкость ремонта, мы не рекомендуем вам менять устройство самостоятельно, если у вас нет опыта работы с электроникой. Чтобы прибор функционировал правильно, надо знать, каким образом и как соединить контакты.

   Гораздо сложнее ситуация, если дверь люка не открывается. Тогда придётся снимать с машинки всю переднюю панель. И здесь уже не обойтись без опытного ремонтника, знающего, как обращаться со стиральными машинами. А таких людей вы сможете найти, обратившись в нашу компанию.

   Наши мастера прямо у вас дома поменяют устройство на новую, качественную деталь от проверенного производителя. И ваша машинка будет ещё долго служить вам.

18-01-2017

Замена манжеты люка стиральной машины

Стиральная машина, как и любая техника, зависит от отдельных составных частей, и не редко такие части приходится обслуживать, да и вовсе заменять другими, более новыми.

Читать далее

18-01-2017

Почему стиральная машина не запускается?

Все мы когда-либо сталкивались с ситуацией, когда необходимо срочно постирать белье, но стиральная машина не запускается. Что делать? Как обнаружить поломку? Какие виды неисправностей бывают? Всё это и более Вы сможете найти на нашем сайте.

Читать далее

17-01-2017

Ошибка E18 в стиральной машине Bosch – что делать?

Устранение ошибки E18 в стиральных машинах Bosch вертикальной и горизонтальной загрузки

Читать далее

15-01-2017

Ремонт модуля управления стиральных машин в Екатеринбурге

Самые частые причины поломок модулей управления стиральных машин. Как распознать неисправность? Что делать, если плата вышла из строя, и какой наиболее выгодный способ ремонта?

Читать далее

14-01-2017

Как почистить фильтр стиральной машины

Статья о правильной очистке фильтра в стиральной машине типа автомат

Читать далее

08-01-2017

Почему шумит стиральная машина

Стиральная машина – это сложный механизм и для его бесперебойной работы необходимо строго выполнять требования руководства по эксплуатации и если стиральная машина шумит, то необходимо принимать срочные меры по осмотру и ремонту.

Читать далее

Ремонт поврежденного стекла

Поврежденное стекло ремонтировать сложнее. Здесь понадобиться использование полиэфирной или эпоксидной смолы. После съема дверки следует рассмотреть возможность снятия стекла. Чаще всего оно не снимается. Поэтому ремонтируют ее так:

1. К передней поверхности наклеивают полиэтиленовую пленку. Возможно, понадобится использовать скотч. Щели недопустимы.
2. На имеющееся отверстие, требующее заделки, укладывают армирующую ленту (ее используют при штукатурных работах).
3. В отдельной емкости согласно инструкции готовят смолу. Смешивают в нужных пропорциях основу и отвердитель.
4. После приготовления смолы ее заливают в нужное место.
5. Обычно полимеризация происходит в течение 24 часов. По истечении этого времени снимается полиэтиленовая пленка.
6. С помощью наждачной бумаги удаляются подтеки.

Вот так легко ремонтируется стекло на дверке стиральной машины.

Диагностика и ремонт замка своими силами

Чтобы проверить исправность замка, его потребуется снять. Необходимо:

• Отключить от розетки стиральную машину.
• Открыть люк, отогнуть манжету, поддеть хомут и снять его.
• Потянуть манжету в сторону, чтобы получить доступ к замку.
• Выкрутить крепеж, фиксирующий устройство.
• Отключить проводку и вытащить УБЛ.

Данный способ подходит, если дверь открывается. В противном случае нужно открыть цокольную панель на передней части стиральной машины и найти тросик для аварийного открытия люка. Обычно он желтого или красного цвета и находится возле фильтра. Если трос отсутствует, необходимо выкрутить крепеж, удерживающий верхнюю крышку, снять ее, а затем просунуть руку между корпусом и баком, на ощупь найти фиксатор замка и разблокировать его. Теперь можно открыть дверь и приступить к извлечению УБЛ.

Теперь можно приступить к проверке блокиратора при помощи мультиметра. Чтобы определить, как расположены нейтральный и общий контакты, потребуется схема замка. Устройства блокировки люка выпускают различные компании, располагающие контакты по-своему. Не зная схемы, невозможно разобраться в контактах и выполнить диагностику замка. Найти схему можно в сети Интернет.

В домашних условиях можно проверить лишь термоэлемент, нагревающий пластины. Для этого нужно:

• Настроить мультиметр на измерение сопротивления.
• Найти нейтральный и фазовый контакт и установить на них щупы.
• Если на дисплее тестера появится трехзначное число, это говорит об исправности блокиратора.
• Теперь нужно переместить щупы на нейтральный и общий контакт.
• Если на экране появится единица или ноль, устройство сломано.

В том случае, если блокиратор исправен, нужно осмотреть его на предмет механических повреждений или заводского брака.

Для замены нужно приобрести новый замок. Это можно сделать в сервисном центре производителя, в специализированном магазине или через Интернет. Чтобы избежать ошибок при покупке детали, нужно назвать продавцу марку и модель стиральной машины.

Установка замка блокировки люка выполняется в следующем порядке:

• Подключить проводку к УБЛ.
• Завести замок внутрь стиральной машины и вставить в посадочное место.
• Вкрутить крепеж.
• Вернуть на прежнее место манжету, установить хомут.

Если после замены УБЛ проблемы продолжаются, это говорит о неисправности системной платы. Самостоятельно заниматься ее ремонтом не рекомендуется, потому что можно только ухудшить ситуацию. Для диагностики и проведения работ по устранению поломки следует обратиться в сервисный центр или вызвать профессионала.

Некоторые владельцы стиральных машин интересуются, можно ли обойти блокировку замка и запустить стирку. Теоретически такая возможность есть, но в этом случае все, кто имеет доступ к технике, окажутся под угрозой удара током. Также при открытии разблокированной дверцы во время стирки существует риск обжечься горячей водой. Именно по этим причинам рекомендуется провести ремонт и заменить деталь, которая стоит недорого, а не заниматься поиском обхода блокировки.

Устройство замка

Отметим, что вариаций замков, существует большое количество. Производители стиральных машин устанавливают на свои модели разные блокировки, которые отличаются формой, размером, способом крепления. А также разнятся они по принципу работы. В основном применяются два типа:

тепловой;

электронный.

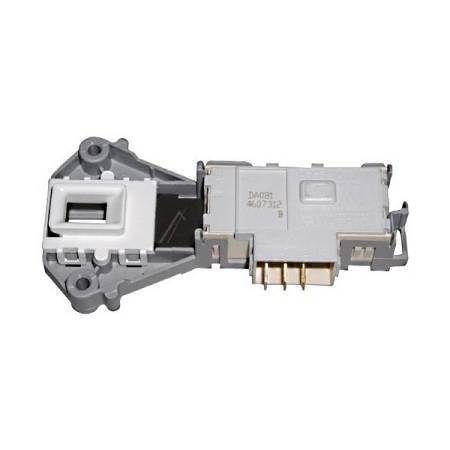

Один из вариантов УБЛ

Тепловой УБЛ

В основе термозамка, находится РТС-резистор и (или) биметаллическая пластина. После закрытия люка и запуска программы стирки, на резистор подаётся напряжение 220 вольт. Он начинает быстро греться и попутно нагревает пластину, которая изгибается.

В итоге она блокирует с помощью фиксатора крючок люка, не позволяя открыться во время цикла стирки. А также биметаллическая пластина замыкает управляющий контакт, в результате чего начинает выполняться выбранная программа.

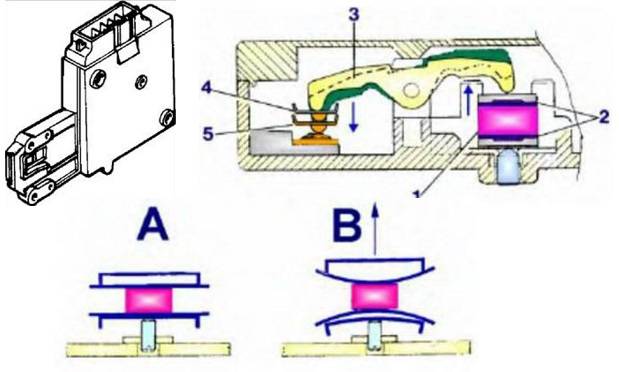

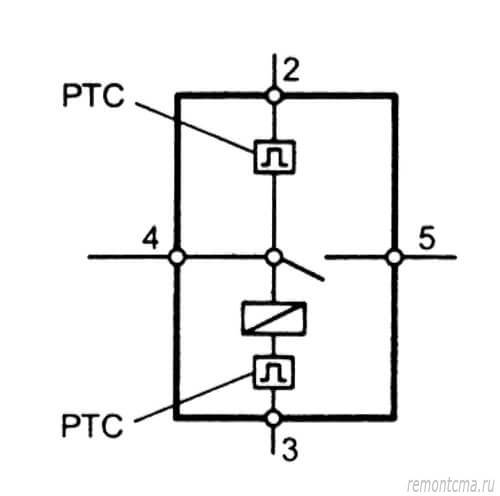

Схема и принцип работы такого замка показан на рисунке ниже.
