Простые способы заменить насос в стиральной машине

Основные признаки поломки сливного устройства в разных моделях

Большинство моделей стиральных машин Самсунг, LG, Индезит оснащены системой самодиагностики, что позволяет владельцу самостоятельно определить причину поломки, посмотрев на табло (больше о том, как определить неисправности и выполнить ремонт стиральных машин своими руками, читайте тут). Информационный экран содержит данные об ошибке в виде цифр, знаков, значение которых смотрят в инструкции по эксплуатации.

Если в машинке этой функции нет, определяют неисправность по следующим признакам:

• после запуска программы откачки система не сливает воду;
• процесс слива сопровождается посторонним шумом, гулом;
• часть воды остаётся в баке после слива или откачка проходит медленно;
• стиралка отключается, не слив воду полностью;
• двигатель насоса работает, но вода не вытекает;
• панель управления зависает во время слива воды.

В зависимости от вида поломки и модели машинки неисправность выражается одним или несколькими признаками или дополняется другими. Чтобы разобраться, что причиной некорректной работы стиральной машины стала помпа, сначала агрегат осматривают на наличие прочих повреждений, проверяют работоспособность других узлов и деталей.

Для поломки помпы в стиральных машинах LG характерны следующие признаки:

• странный, нехарактерный шум в нижней правой части корпуса;
• плохо уходящая вода во время слива;
• неполадки при включении, отключении помпы;
• код ошибки на дисплее.

Самсунг

Первые признаки неисправности насоса в стиральной машине Самсунг:

• Высветившийся код ошибки на цифровом экране. Обычно появляется после зависания процесса стирки в момент откачки воды из бака.
• Машина прекратила работу посередине цикла с полным баком.
• Насос работает не отключаясь.
• Вода уходит из бака нерегулярно.

Чтобы убедиться в том, что вышел из строя насос, выполняют следующие действия:

Проверяют, задавалась ли программой функция отжима. Если нет, режим запускают повторно. Проверяют правильность расположения сливного шланга, отсутствие засоров в фильтре

Обращают внимание на крыльчатку помпы. Если деталь стоит на месте или проворачивается с трудом, придётся заняться помпой

На поломку сливного насоса в машинке Ардо указывает код ошибки Е03, F4, которые появляются после увеличения периода слива. Типичные признаки неисправности:

• полная остановка насоса посреди цикла стирки;
• мотор громко работает во время закачки и слива воды;
• откачка воды во время отжима не в полном объёме;
• машина не реагирует на заданные программы;
• стиралка отключается во время заполнения бака водой;
• вода поступает в бак в недостаточном количестве;
• помпа не включается или работает не выключаясь.

Распространённая причина остановки — попадание посторонних предметов внутрь, например, пуговиц, монеток и другой мелочи, которые блокируют работу детали, не дают вращаться крыльчатке. Либо выход из строя прессостата, не подающего сигнал на модуль управления о необходимости подачи воды (как произвести ремонт прессостата своими руками?).

Индезит

О неисправности помпы в машинке Индезит указывает код ошибки F 05, появившийся на экране информационной панели. При отсутствии табло о проблеме сообщает комбинация индикаторов, загоревшихся на панели:

• отжим;
• замачивание;
• дополнительное полоскание;
• суперстирка.

Если самодиагностика не работает, на сломавшийся насос указывают следующие признаки:

• оставшаяся вода в баке после стирки;
• процесс откачки воды сопровождается сильным гудением;
• слив воды не происходит при заданной программе;
• отключение машинки во время слива воды после стирки.

Как не прогадать с выбором?

Важно не только правильно подключить насос стирального устройства, но и выбрать его в соответствии с техническими и конструктивными особенностями устройства. В продаже можно встретить дренажные элементы трех типов в зависимости от способа крепления:

В продаже можно встретить дренажные элементы трех типов в зависимости от способа крепления:

• те, которые крепятся винтами (чаще всего в комплекте идут 3 фиксирующих элемента);
• те, которые крепятся на защелки (от 3 до 8 фиксаторов);
• комбинированные.

Насосы могут иметь разные показатели мощности — от 19 до 20 Вт. Контакты также могут находиться на них в разных местах — спереди или сзади.

Подбирать деталь следует по фирме-производителю. Если различия в конструкции машинок незначительны, помпы на них могут быть взаимозаменяемыми.

Выполняем демонтаж

Прежде чем подключить новый сливной элемент, необходимо снять старый. Для этого следует обесточить машинку и предварительно сфотографировать место крепления насоса на улитке, чтобы в последующем не делать ошибок при сборке. Затем снять саму неисправную деталь.

Пошаговая инструкция устранения неисправностей самостоятельно

Для снятия и ремонта неисправной детали сначала определяют расположение насоса, которое зависит от производителя и модели техники (посмотреть инструкцию по разборке стиральных машин разных марок можно здесь).

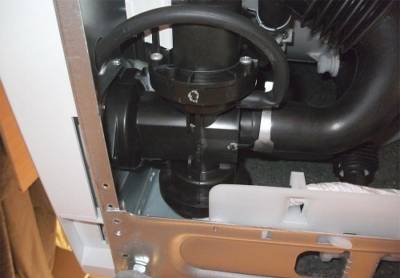

Расположение помпы внутри устройства

В стиральных машинах фирм LG, Samsung, Ardo, Indesit проще всего добраться до помпы, так как деталь находится внизу. Чтобы к ней подобраться, достаточно положить машину на бок, застелив пол, чтобы не поцарапать корпус, или просто наклонить.

Разборка и очистка

Инструкция по ремонту насоса стиральной машины своими руками выглядит так:

1. перед снятием насоса стиральную машину отключают от электрической сети;
2. подачу воды перед разборкой перекрывают;
3. машинку кладут на бок так, чтобы насос находился вверху;
4. снимают защитную панель на днище (если есть);
5. открутив саморезы на днище, убирают нижний поддон (если есть) или откручивают нижнюю часть передней панели, получая доступ к насосу с фильтром, прикреплённому шурупами;
6. снимают защитный кожух помпы;
7. затем ощупывают патрубки, определяя наличие засоров, ослабляют хомуты, стаскивают с насоса;
8. откручивают крепления, удерживающие помпу;
9. отсоединяют проводку, достают насос наружу.

Если насос присоединён к улитке, её отсоединяют от помпы, открутив крепления или повернув против часовой стрелки (зависит от модели). Заодно определяют, насколько легко проворачивается крыльчатка — она чаще всего выходит из строя. Исправная крыльчатка проворачивается скачками из-за вращающегося магнита в катушке.

Если деталь проворачивается легко, без задержек или, наоборот, движение затруднено, а мусора внутри нет, придётся разбирать насос. Для этого выполняют следующие действия:

1. отсоединяют крыльчатку, поддев защёлки корпуса;
2. не поддающуюся разборке крестовину прогревают феном на низкой температуре, поддевают отвёрткой;
3. вынимают магнит с крыльчаткой, деталь, а место соединения очищают;
4. разъединяют вал с магнитом, появившийся подшипник очищают, смазывают;
5. смазывают также подшипник, расположенный на дне корпуса;
6. изношенные прокладки, резиновые уплотнители заменяют на новые;
7. собирают помпу, следят, чтобы уплотнительное кольцо плотно село на место;
8. не забывают осмотреть сальник, заменить, если нужно.

Внимание
Насос прозванивают мультиметром, установив щупы на контакты насоса. Высветившиеся на экране показатели «0» и «1» указывают на неисправность узла и необходимость его замены.. Предлагаем к просмотру видео о том, как проверить помпу стиральной машинки:

Предлагаем к просмотру видео о том, как проверить помпу стиральной машинки:

Замена подшипника

Причиной некорректной работы насоса служит не только скопление мусора и мелких предметов. Часто из строя выходят подшипники, вызывающие трение между улиткой и крыльчаткой, из-за чего во время работы вала слышен шум, стук. В запущенном случае возможна полная остановка насоса.

Проблема устраняется установкой новых элементов, которые приобретают в специализированных точках продаж, сервисных центрах, обслуживающих бытовую технику (о том, как произвести ремонт или замену подшипников, читайте тут).

Если отложить стирку невозможно, а новой детали нет под рукой, принимают экстренные меры: укорачивают лопасти крыльчатки на 2 мм. Делают это острым ножом, аккуратно, чтобы не срезать слишком много и не снизить производительность помпы. Затем возвращают корпус с лопастями на место в катушку, фиксируют защёлками. Осталось проверить работоспособность отремонтированной детали.

После установки насоса и подключения машины к сети она сама запустит диагностику и выдаст результаты на электронное табло. Если ремонт выполнен неправильно, на дисплее отобразится ошибка с кодом. Если модель машинки не имеет информационного дисплея, проверку проводят мультиметром, подсоединив щупы к контактам. Трёхзначное число свидетельствует о неправильной работе электронного модуля управления, двузначное — о неисправности помпы.

Предлагаем к просмотру видео о том, как заменить подшипник в стиральной машине LG:

Идентификация поломки

Для начала определим причину отказа стиральной машины сливать воду. Чаще всего – это проблемы с помпой. Для диагностики рассмотрим, как работает сливной насос и, что в нем ломается.

В любом цикле стиральной машины для перехода к следующему этапу необходимо откачать использованную воду. Это и осуществляет помпа по сигналу модуля управления. Она качает воду в сливной патрубок, а уже оттуда  в канализацию. Естественно, если этого не происходит, то вся жидкость остается в баке. Стиральная машина Indesit оснащена системой самодиагностики. В моделях с дисплеем Вы увидите ошибку F05, что сигнализирует о неисправности помпы.

В случае если самодиагностика не подает никаких сигналов, то стоит понаблюдать за циклом стирки. Например, вода сливается, но очень медленно. Проверьте сливной насос, еще возможно предотвратить крупную поломку. Также встречаются такие симптомы:

• машинка закончила стирать, но вода осталась в баке;
• вода не сливается, и заданная программа не завершена;
• вода уходит, но СМ сильно гудит.

Причин возникшей проблемы может быть несколько: засор самого сливного насоса или его частей, неисправность электрической части помпы. Не стоит сбрасывать со счетов банальные проблемы связанные с засором сливного шланга, сифона или канализации. В любом случае для точной диагностики нужно заглянуть внутрь устройства.

Пошаговая инструкция устранения неисправностей самостоятельно

Для снятия и ремонта неисправной детали сначала определяют расположение насоса, которое зависит от производителя и модели техники (посмотреть инструкцию по разборке стиральных машин разных марок можно здесь).

Расположение помпы внутри устройства

В стиральных машинах фирм LG, Samsung, Ardo, Indesit проще всего добраться до помпы, так как деталь находится внизу. Чтобы к ней подобраться, достаточно положить машину на бок, застелив пол, чтобы не поцарапать корпус, или просто наклонить.

Разборка и очистка

Инструкция по ремонту насоса стиральной машины своими руками выглядит так:

1. перед снятием насоса стиральную машину отключают от электрической сети;
2. подачу воды перед разборкой перекрывают;
3. машинку кладут на бок так, чтобы насос находился вверху;
4. снимают защитную панель на днище (если есть);
5. открутив саморезы на днище, убирают нижний поддон (если есть) или откручивают нижнюю часть передней панели, получая доступ к насосу с фильтром, прикреплённому шурупами;
6. снимают защитный кожух помпы;
7. затем ощупывают патрубки, определяя наличие засоров, ослабляют хомуты, стаскивают с насоса;
8. откручивают крепления, удерживающие помпу;
9. отсоединяют проводку, достают насос наружу.

Если насос присоединён к улитке, её отсоединяют от помпы, открутив крепления или повернув против часовой стрелки (зависит от модели). Заодно определяют, насколько легко проворачивается крыльчатка — она чаще всего выходит из строя. Исправная крыльчатка проворачивается скачками из-за вращающегося магнита в катушке.

Если деталь проворачивается легко, без задержек или, наоборот, движение затруднено, а мусора внутри нет, придётся разбирать насос. Для этого выполняют следующие действия:

1. отсоединяют крыльчатку, поддев защёлки корпуса;
2. не поддающуюся разборке крестовину прогревают феном на низкой температуре, поддевают отвёрткой;
3. вынимают магнит с крыльчаткой, деталь, а место соединения очищают;
4. разъединяют вал с магнитом, появившийся подшипник очищают, смазывают;
5. смазывают также подшипник, расположенный на дне корпуса;
6. изношенные прокладки, резиновые уплотнители заменяют на новые;
7. собирают помпу, следят, чтобы уплотнительное кольцо плотно село на место;
8. не забывают осмотреть сальник, заменить, если нужно.

Внимание Насос прозванивают мультиметром, установив щупы на контакты насоса. Высветившиеся на экране показатели «0» и «1» указывают на неисправность узла и необходимость его замены.

Предлагаем к просмотру видео о том, как проверить помпу стиральной машинки:

Предлагаем к просмотру видео о том, как проверить помпу стиральной машинки:

Замена подшипника

Причиной некорректной работы насоса служит не только скопление мусора и мелких предметов. Часто из строя выходят подшипники, вызывающие трение между улиткой и крыльчаткой, из-за чего во время работы вала слышен шум, стук. В запущенном случае возможна полная остановка насоса.

Проблема устраняется установкой новых элементов, которые приобретают в специализированных точках продаж, сервисных центрах, обслуживающих бытовую технику (о том, как произвести ремонт или замену подшипников, читайте тут).

Если отложить стирку невозможно, а новой детали нет под рукой, принимают экстренные меры: укорачивают лопасти крыльчатки на 2 мм. Делают это острым ножом, аккуратно, чтобы не срезать слишком много и не снизить производительность помпы. Затем возвращают корпус с лопастями на место в катушку, фиксируют защёлками. Осталось проверить работоспособность отремонтированной детали.

После установки насоса и подключения машины к сети она сама запустит диагностику и выдаст результаты на электронное табло. Если ремонт выполнен неправильно, на дисплее отобразится ошибка с кодом. Если модель машинки не имеет информационного дисплея, проверку проводят мультиметром, подсоединив щупы к контактам. Трёхзначное число свидетельствует о неправильной работе электронного модуля управления, двузначное — о неисправности помпы.

Предлагаем к просмотру видео о том, как заменить подшипник в стиральной машине LG:

Почему нельзя починить сливную помпу

Основная причина по которой насос не подлежит ремонту это то что производители выпускают не разборные,то есть не ремонтопригодные детали. Хотя помпа состоит из нескольких основных комплектующих: это крыльчатка с магнитом на штоке обмотка, уплотнительная резинка, но починить её всё равно нельзя, так как ремкомплект производители не выпускают в продажу. Поэтому и приходится менять ее полностью . В некоторых случаях можно только почистить помпу от попавших в неё мелких предметов. Как правило на шток внутри улитки наматываются нитки от одежды, затрудняя тем самым вращение. Разобрав помпу и убрав мусор с неё, можно ненадолго восстановить ее рабочее состояние.

Внимание! Еще раз хотим отметить что проверка белье перед закладкой на предмет нахождения в карманах одежды мелких предметов очень важно. попадание в сливную систему и образование зacоpa приводит к разрушению крыльчатки. регулярно раз в неделю проверяйте фильтр уловитель чтобы лишний раз не подвергать опасности поломки моторчика насоса попавшими в него предметами

регулярно раз в неделю проверяйте фильтр уловитель чтобы лишний раз не подвергать опасности поломки моторчика насоса попавшими в него предметами

Как выбрать сливной насос

Более подробней про сливной насос: где он находится в стиральной машине, принцип работы и устройство, можно почитать в данной статье: что такое водяной насос для стиральной машины

Осуществляя замену сливной помпы, необходимо выбирать полный аналог по устройству и техническим параметрам. Все сливные устройства отличаются как по мощности и производительности, так и по способу крепления. Выбирать следует только у проверенных и заслуживших хорошую репутацию производителей. Иногда бывает, что подключение электропроводов как к сливной помпе так и циркуляционному насосу может иметь иное расположение, чем у тех, которые вышли из строя. Этот нюанс обычно не имеет значения и не влияет на установку элемента на штатное место. Все операции по замене осуществляются в порядке обратном демонтажу, с обязательной проверкой качества всех креплений и соединений.

Источник

Процедуры по ремонту помпы стиральной машины

Из описания выше вы уже поняли, как проверить водяной насос стиральной машины. После этого можно приступать к устранению проблем, и довольно часто можно обойтись своими руками

Для начала следует обратить внимание на наиболее распространённые неисправности:

• повреждение или засор сливного шланга;
• засор сливного фильтра;
• заклинивание крыльчатки из-за попадания мусора или твёрдых предметов.

Фильтр очищается своими руками без особых сложностей. Там со временем накапливаются волосы, нитки, а также другой мусор, который следует удалить. Иногда это происходит чаще, иногда реже, но проблема со стиральными машинами довольно распространённая.

Далее следует заняться сливным шлангом. Даже если визуально он в порядке, всё равно не помещает промыть его. Для этого нужно снять и пропустить через него струю горячей воды.

После этого рекомендуется протестировать стиральную машину. Просто запустите тестовую стирку, чтобы проверить, насколько хорошо помпа закачивает и сливает воду. Для этого подойдёт самый обычный режим полоскания или какой-либо другой. Если посторонних звуков нет, а вода нормально попадет внутрь, тогда всё исправлено. Но если насос продолжает давать сбои, то выключайте всё и дальше занимайтесь ремонтом.

Следующий шаг – проверка крыльчатки сливного насоса. Хорошей новостью является то, что добраться до неё можно даже без серьёзного разбора техники. Для этого достаточно просто открутить сливной фильтр, под которым как раз и располагаются вращающиеся лопасти.

В этот момент производятся следующие действия:

• доберитесь до сливного фильтра и проверьте его;
• открутите фильтр и аккуратно извлеките из отверстия;
• просветите отверстие фонариком, чтобы лучше осмотреть;
• попробуйте покрутить лопасти руками;
• удалите мусор, если он имеется.

Обычно крыльчатка на помпе должна вращаться не слишком легко, но и без явных затруднений. Если этого не происходит, то наверняка внутрь попали инородные предметы. Иногда из одежды туда попадают монеты, бляшки, костяшки от бюстгальтеров, а также другие подобные предметы. Также затруднить вращения могут банальные нитки или волосы. Обычно всё это можно удалить без особых затруднений своими руками, так что не придётся заниматься серьёзным ремонтом и разбирать стиральную машинку.

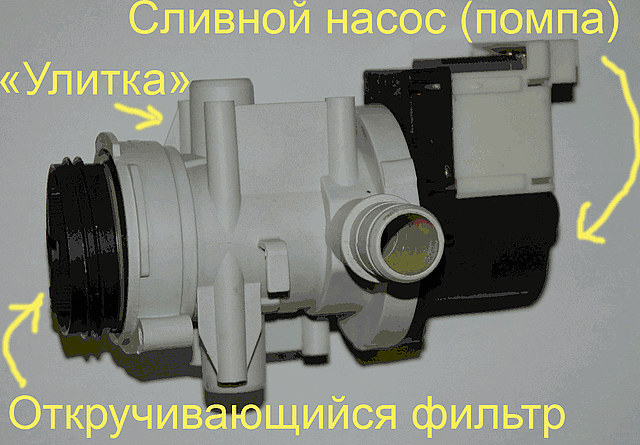

Устройство сливной помпы

Сливной насос для стиральной машинки имеет следующие технические характеристики:

• потребляемая мощность — обычно от 25 до 40 Вт;
• тип крепления к улитке — винтовой или крепежный с помощью защелок;
• расположение контактов — спаренные или раздельные;

Помпа в стиральной машине отличается не только по виду, но и по типу «улитки» установленного внутри них фильтра. Очень часто происходит засорение фильтра, и из камеры в этом случае вода сливается не полностью, тогда грязная жидкость застаивается и появляется неприятный запах внутри системы слива. В этом случае необходимо проверить состояние фильтра. Потребуется наличие некоторых инструментов, так как голыми руками устройство не снять. Фильтр можно прочистить и, возможно, проблема будет устранена.

Внутреннее устройство выглядит примерно так:

Ротор насоса представляет собой постоянный магнит в виде цилиндра, который расположен в пластмассовом кожухе. Когда происходит запуск системы, то сначала включается ротор, затем начинает движение крыльчатка, расположенная на валу под углом 180 градусов. Крыльчатка относительно якоря должна иметь небольшой ход, это необходимо для нормального запуска двигателя, так как идет нагрузка из за воды.

Стержень или по другому магнитный сердечник имеет две изоляционные обмотки, которые соединяются между собой. Все исполнение похоже на асинхронный двигатель, где есть так же подвижная и неподвижная часть. В роли подвижной части выступает ротор в виде цилиндра, а неподвижная часть это магнитный сердечник с обмотками.

Так работает простой насос для стиральной машины.

Например, в случае, если отваливается импеллер крыльчатки от помпы, то это неизбежно приведет к необходимости замены помпы, так как ремонту она не подлежит.

Циркулярный насос стиральной машины позволяет жидкости проходить только в одном направлении.

Например, в насосе стиральной машины Samsung, для перекрытия самостоятельного попадания жидкости, используется уплотнительная манжета. Это необходимо для того, чтобы вода не протекла в подшипник. Также такие механизмы оснащены роторным валом, который проходит через центральную втулку манжетную, которая имеет обжим в виде пружинного кольца.

Прежде чем манжетку укрепляют в нужной втулке, ее необходимо смазать специальной технической смазкой. Средство наносится толстым слоем, чтобы при начале работы оно попало во все нужные зазоры. Такое действие положительно сказывается на работе механизма и существенно увеличивает срок службы.

Как предотвратить неисправность насоса

Если следовать этим рекомендациям, можно существенно продлить жизнь сливного насоса.

1. Всегда убирайте посторонние предметы из карманов перед стиркой.
2. Пользуйтесь мешками для стирки одежды.
3. При сильной, грубой грязи очищайте вещи, а также перед погружением в машину избавляйтесь вручную от шерсти животных.
4. Установите фильтры на вход заливной трубы.
5. Проводите профилактику от накипи.
6. При стирке вещей с пряжками, клепками выворачивайте вещи на изнанку.

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru – выгодный современный интернет магазин бытовой техники
• citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Пошаговая инструкция работ по замене насоса

Разбираем стиральную машину. Чтобы поменять сливной насос в разных конфигурациях стиральных машин Indesit, Ariston, Samsung, Bosch, Siemens, достаточно лишь частично разобрать корпус. К примеру, в моделях фронтальной загрузки достаточно снять заднюю стенку или же можно положить машинку на бок и поменять насос через днище. В некоторых моделях чтобы добраться до насоса необходимо практически полностью разобрать корпус стиральные машины. При этом очень нужно серьезно относиться к процедуре разбора и сбора машинки. Модели с вертикальной загрузкой сверху поменять насос немного проще, по сравнению с машинками горизонтальной загрузки Electrolux, Zanussi, Candy. Для этого достаточно открутить боковую стенку. Отсоединяем насос. Когда Вы получили доступ к насосу, первым пунктом нужно отсоединить провода питания Необходимо отсоединить насос и от улитки, к которой он крепится. Надо отметить,что помпа закрепляется на улитку двумя способами 1) с помощью винтов 2) с помощью защелок . В некоторых случаях, чтобы отсоеденить насос, придется демонтировать улитку вместе с ним. Чтобы отсоединить улитку нужно открутить один или два болта ( как правило с помощью них она крепится к корпусу машинки ), затем нужно отсоеденить патрубок от бака с одной стороны и сливной шланг с другой стороны улитки и достать его. Только тогда получить доступ к помпе и разъеденить сливную улитку с фильтром и сам моторчик. Следующим пунктом идет установка новой детали. Сборка происходит в обратном порядке: крепится насос к сливной улитке, затем закрепляются патрубки и шланг и подключаем провода. Диагностируем. После того как новая деталь установлена, заливаем воду в машинку и проверяем работоспособность на программе слива воды . Если всё работает, собираем машинку: крепим стенки и устанавливаем стиралку на место.

Как почистить?

Операция очистки помпы состоит в том, что в насосе вам потребуется очень тщательно очистить одну составную часть – крыльчатку. Чтобы в полном объеме прочистить крыльчатку, ее также потребуется снять.

Процесс съема крыльчатки несложен: посредством отвертки необходимо вывернуть винты, которые связывают между собой 2 части насоса. Когда эти части будут разъединены, вы увидите небольшую головку. Это и будет крыльчатка. При работе агрегата эта головка вращается, благодаря чему осуществляется слив воды.

Очистите ее от грязи, волокон шерсти, волос, ниток и остального мусора и протрите внутреннюю улитку элемента. По окончании мероприятия соберите помпу, инсталлируйте ее на место, также соберите и как следует закрепите другие снятые элементы. Когда устройство будет окончательно собрано, выполните контрольную стирку. Если вода будет в соответствии с нормой заливаться и сливаться, а при работе устройства не будет слышно стуков и шумов – следовательно, вы все сделали верно.

Не забывайте о фильтре. Не каждый раз причиной сбоя со сливом воды является конкретно насос. Машина может отказываться сливать воду по причине забитого фильтра слива.

Как правильно расположить новый шланг

Для крепления отливного рукава на тыльной стенке СМА имеются специальные клипсы. Нельзя его просто опустить на пол и подсоединить к канализации. Это может вызвать несанкционированный слив воды из бака и оголить нагревательный элемент. От правильного размещения шланга зависит не только качество стирки, но и работа агрегата без поломок.

Выводной фитинг подключают к приемному устройству, которое может находиться на канализационной трубе или на сифоне раковины.

Если помещение, в котором установлена машинка, не оборудовано такими приемниками, то слив можно организовать в любой сантехнический прибор. Для крепления рукава используют комплектный держатель. Однако такое отведение грязной воды нежелательно, т. к. после стирки в раковине или ванне остается много грязи.
