Схема подключения газовой плиты

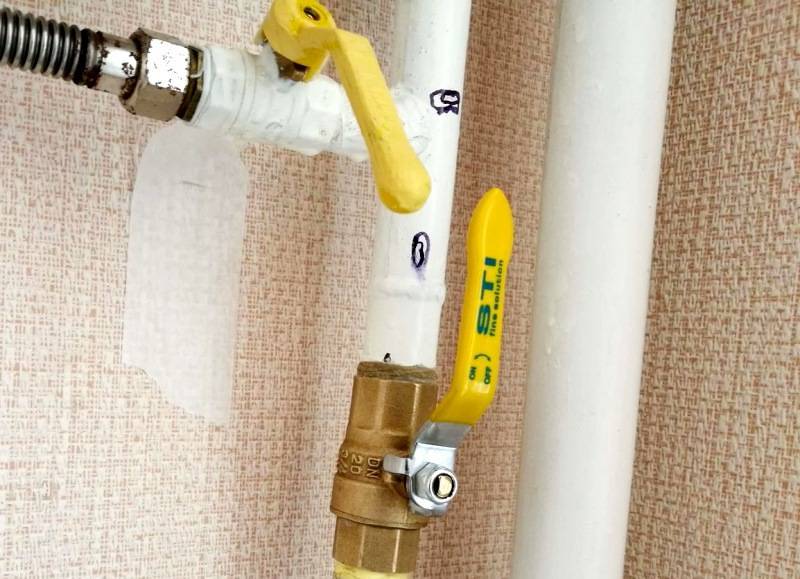

Схематически подключение плиты к газу выглядит следующим образом: через кухонное помещение проходит газовый стояк, от которого отходит труба ответвления с краном в конце, присоединяемая к печи. Еще этот кусок называют опуск или отвод.
В старых домах на опусках установлен кран лепесткового вида. Производя переподключение, рекомендуется заменить его на шаровой. Он занимает меньше места и более удобный в использовании
В краник вкручен резинотканевый шланг, через который и производится подача газа. Для старых домов характерна посадка плиты на металлическую трубу. Такой метод нецелесообразно применять,ведь в этом случае расположение прибора будет стационарным.
В отдаленных районах частного сектора, где нет доступа к проложенному магистральному газопроводу, используется газ в баллонах. Для подключения к такому оборудованию допускается исключительно специалист газовой службы.
Документальный вопрос
Подключение газовой плиты начинается не с подготовительных работ, а приобретения самой печки и аккуратной её распаковки. Но даже после самого тщательного осмотра не спешите приступать к работам. Ведь ещё нужно получить список документов от газовой службы. Для этого вы должны предоставить местным газовщикам свой паспорт со справкой о составе семьи, правоустанавливающий документ на жильё, паспорт для счётчика, договор по техническому обслуживанию, газовые квитанции, абонентскую книжку, свидетельство о регистрации права собственности.
Только после этого Горгаз выдаст вам абонентскую книжку с отметками об инструктаже по правилам поведения с газом вас и всех членов вашей семьи, бланки по договору насчёт поставки газа в ваше жильё, а также контракт на эту самую поставку газа.
Разновидности и краткое описание
Как уже было сказано, сегодня можно видеть три вида подводок для газового оборудования. Классификация делается на основе материала, из которого изготовлены эти элементы:
- Шланг резиновый, который сделан из прочной резины с армированием его нитками. Такое изделие часто называют резинотканевым. Обладает неплохими эксплуатационными характеристиками. Из всех трех видов этот самый мягкий, то есть имеет наименьшую жесткость, поэтому стоит меньше остальных;
- Трубка из нержавеющей стали – армированный шланг. По внешнему виду напоминает водопроводные трубки. Изготавливается из проволоки, которая в свою очередь, сделана из нержавеющей стали. Сама оплетка имеет желтую полосу, что указывает на предназначение — подводка для газового оборудования;
- Сильфонная подводка. Данный тип имеет самую высокую стоимость, так как изготовлен из металлической гофры, которая способна растягиваться и сжиматься. Имеет самый высокий запас прочности. Именно этот вид подводок рекомендован всеми нормативными документами.
Гибкая подводка газа
На сегодняшний день данные три вида остаются актуальными. Хотя про резиновые шланги уже можно забыть, так как используются они сегодня крайне редко. Связано это со многими техническими моментами, а также ограничениями по эксплуатации, о которых речь будет идти немного ниже.
Выбор дымохода для газового котла
Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.
В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.
Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.
Разновидности современных газовых шлангов
Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.
Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.
Резиновые армированные шланги
Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.
Такие шланги трехслойные. Внутренний – полимерный слой, предотвращающий растрескивание и утечку. Средний – вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

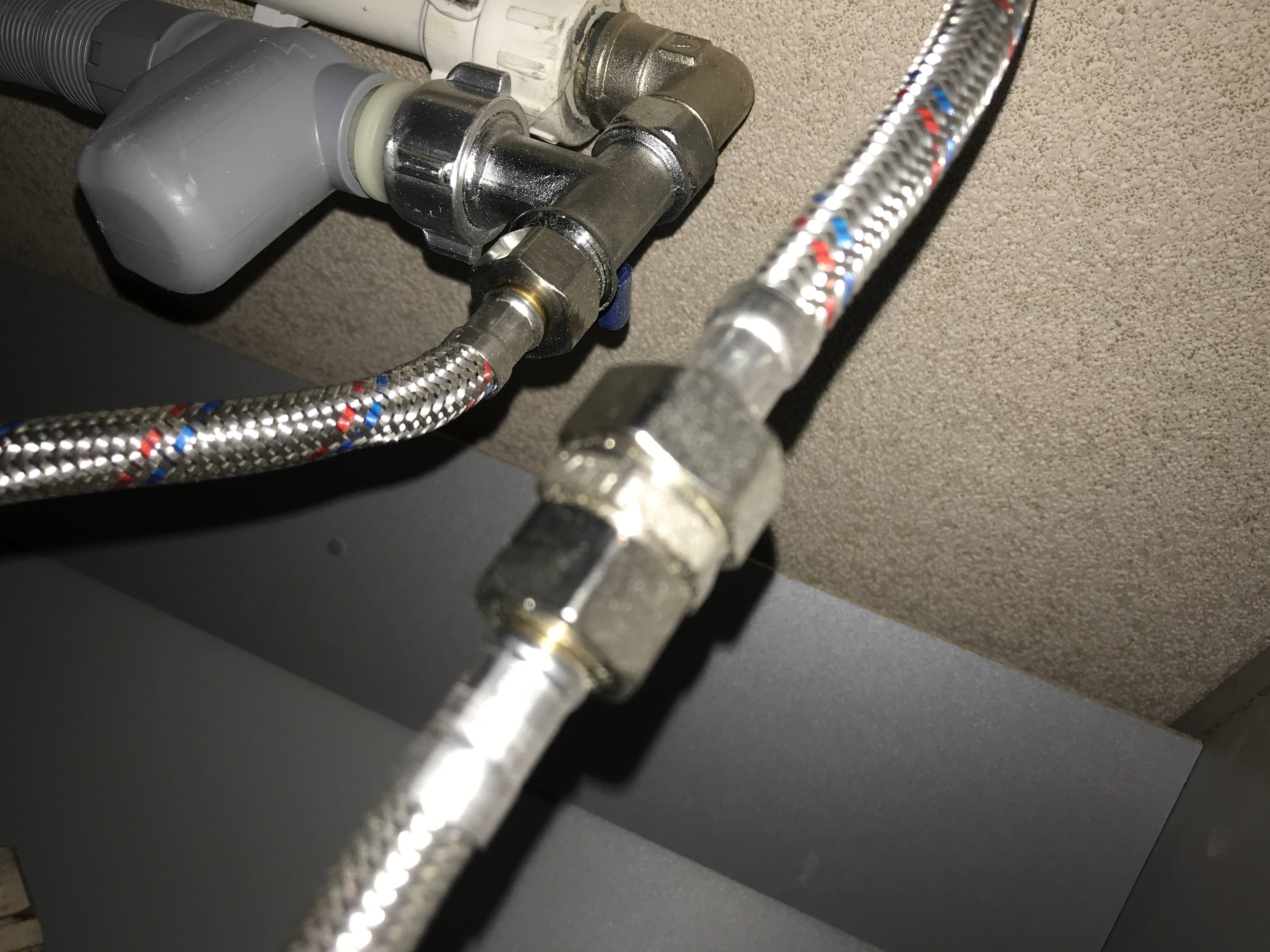

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия
Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).
Армированный рукав ПВХ
Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.
Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.
Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу
Такие газовые шланги имеют ряд преимуществ:
- не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
- подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
- выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
- выпускаются в разных вариантах длины – от 40 см до 5 м;
- стоимость в разы ниже, чем на сильфонные аналоги;
- поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
- срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.
Среди недостатков можно отметить лишь сравнительно небольшую жесткость.
Сильфонные шланги для плит
Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.
Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.
Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более
Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.
Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.
Сильфонный
Сильфонные трубки чаще всего рекомендуют специалисты по установке газового оборудования. Этот вариант самый надежный и наиболее дорогой. Но с учетом очень долгого срока службы (до 30 лет) его стоимость оправдана. Цена от 170 рублей за 60 см готовой подводки.
Сильфонный шланг сделан из нержавеющей стали, сверху – покрытие из ПВХ. Это гарантирует, что он прослужит долгое время: средний срок эксплуатации составляет 25–30 лет. Металлическая оплетка надежно защищает от механических воздействий, а покрытие из поливинилхлорида обеспечивает электроизоляцию и устойчивость к химикатам. Благодаря гофрированной поверхности изделие легко гнется.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Сколько стоит подключить газовую плиту в квартире официально
Сильфонный газовый шланг имеет следующие преимущества:
- может подсоединяться к любому газовому оборудованию: плитам, котлам и пр.;
- имеет присоединительные размеры 1/2″, 3/4″, 1″;
- обладает отличной гибкостью;
- выдерживает давление до 6 атмосфер;
- широкий диапазон рабочих температур: от -50 до +250 градусов (допускается установка на улице, при соприкосновении с раскаленными поверхностями с ним также ничего не произойдет);
- способен выдерживать механические нагрузки, агрессивное воздействие окружающей среды, бытовой химии;
- шланги соответствуют требованиям ГОСТ Р 52209-2004, ГОСТ12.2.063-81, ГОСТ12.2.003-91;
- гарантийный срок службы — до 15 лет;
- срок эксплуатации – до 30 лет;
- способен обеспечить герметичность системы даже при экстремальных нагрузках, например, при землетрясении.
Длина сильфонного газового шланга различается в зависимости от подводка может увеличиваться в размере в 2 раза и имеет следующие параметры (в метрах):
- от 0,26 до 0,52;
- от 0,5 до 1,0;
- от 0,75 до 1,5;
- от 1,0 до 2,0.
А шланги имеют фиксированную длину (в метрах):
- 0,3;
- 0,4;
- 0,5;
- 0,6;
- 0,8;
- 1,0;
- 1,2;
- 1,5;
- 1,8;
- 2,0;
- 2,5;
- 3,0;
- 4,0;
- 5,0.
Вставка диэлектрическая, 1/2″, штуцер-штуцер >>>
Вставка диэлектрическая, 1/2″, штуцер-гайка >>>
Вставка диэлектрическая, 3/4″, штуцер-штуцер >>>
Подводка под размер 1/2″
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 200 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 300 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, штуцер-гайка, 400 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 100 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 150 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 200 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 300 см >>>
Гибкая подводка для газа, сильфонного типа, 1/2″, гайка-гайка, 400 см >>>
Подводка под размер 3/4″
Гибкая подводка для газа, сильфонного типа, 3/4″, штуцер-гайка, 100 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 60 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 80 см >>>
Гибкая подводка для газа, сильфонного типа, 3/4″, гайка-гайка, 150 см >>>
Гибкая подводка для газа, сильфонного типа,3/4″, гайка-гайка, 200 см >>>

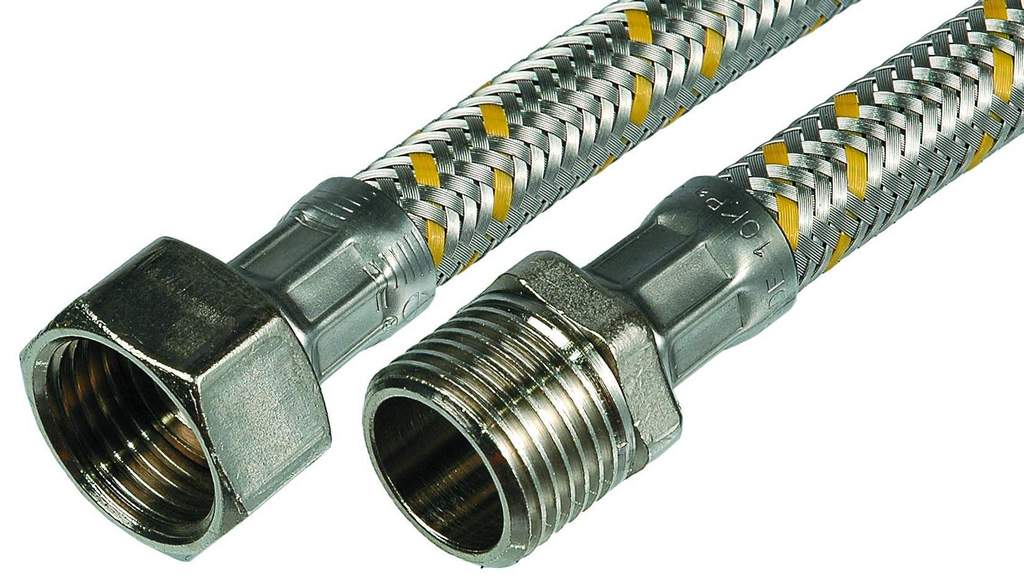

С металлической оплеткой
Имеет оптимальное соотношение цены, качества и долговечности. Цена от 140 рублей за 60 см готового изделия. Шланг изготавливается из вулканизированной резины и армируется текстильной нитью. Внешняя часть представляет собой металлическую оплетку.
Один из самых распространенных вариантов, популярность которого связана со многими положительными качествами, в числе которых:
- высокий уровень надежности;
- простота монтажа;
- более продолжительный срок эксплуатации по сравнению с резиновыми изделиями;
- большой выбор длин и диаметров;
- допустимая температура имеет широкий диапазон от -35 до + 50 градусов;
- неприхотливость в эксплуатации.
Газовые службы часто рекомендуют менять старые шланги с металлической оплеткой из-за невозможности проверить состояние резины под оплеткой. Если нельзя подтвердить актуальность срока использования паспортом изделия, то рекомендую заменить подводку на сильфонную или на армированную из ПВХ.
Схема подключения газовой плиты
Когда нужный шланг куплен, то можно либо пригласить мастера, либо попытаться самим подключить газовую плиту. Сначала нужно найти выход, который есть у самого бытового прибора, и посмотреть, какой он формы — бывает угловой и прямой
На это стоит обратить внимание — шланг во время эксплуатации не должен изгибаться! Если выход прямой, а труба-магистраль расположена в стороне, то потребуется приобрести специальный угольник с резьбой. Не забудьте воспользоваться во время подключения и специальной прокладкой из паронита — тонкого композиционного материала
Кстати, паронитовая прокладка идет в комплекте со шлангом. Изделие прикручивается рожковым ключом к выходу плотно, но и усердствовать не стоит. Прокладка позволит снизить риск утечки газа.
Схема подключения газовой плиты
Кстати, газовая труба обычно находится где-то в углу кухни. И к ней приваривается шаровый кран, к которому и крепится в итоге наш шланг. На него как раз и накручивается или вкручивается гайка шланга.
Важно проверить наличие утечки топлива. Чтобы узнать, есть она или нет, нужно взять мыльную пену, нанести ее кисточкой на места стыковки и включить подачу
Нет пузырей — нет утечки.
Правильная схема установки газовой плиты
Основы безопасности
И напоследок — несколько аспектов, которые нужно учитывать во время использования газового шланга. Они — залог вашей безопасности.
При подключении газового шланга соблюдайте требования безопасности
Подводка должна располагаться так, чтобы к ней можно было подобраться в любой момент.
Нельзя ничем закрывать и занавешивать шланг «для красоты».
Желательно регулярно очищать изделие от пыли и мусора.
Нельзя располагать шланг внатяжку — он должен слегк провисать.
Если печь вдруг нужно подвинуть, то перед этим важно перекрыть шаровой кран подачи газа.
Нельзя гнуть и перекручивать шланг.
Нельзя делать никаких дополнительных стыков и удлинений.
Приваривать или припаивать шланг к выходу из магистрали нельзя.
Нужно регулярно менять изделие на новое, ориентируясь на срок использования установленного варианта.
Нужно следить, чтобы подводка не лежала в сыром месте, где она может начать ржаветь.
Схема подключения газовой плиты
Как правильно подключить газовую плиту? Это несложно, если имеется схема. Она практически всегда выполняется по одинаковой технологии.
Через вашу квартиру проведена газовая труба. Она соединяется с соседями, проживающими наверху и внизу. Ее называют стояком. В каждой квартире от стояка отходит другая труба, заканчивающаяся краном. Именно это ответвление подключается к вашему газовому устройству. Такую трубу газовики называют отпуском.
Между краном и стояком устанавливается газовый счетчик. О нем мы пока говорить не будем. Диаметр резьбы крана, установленного на конце отпуска, равен 1/2′ или ДУ15.
В кран вкручивают специальный газовый рукав. Никаких сгонов и лишних соединений не должно быть. Через рукав должна осуществляться подводка газа к определенному прибору.
В домах старой постройки газовая плита подключена к трубе из железа. Это вызывает массу неудобств. Плиту невозможно передвинуть или переставить. Подобная схема подключения уже не практикуется профессионалами. Они обязательно поставят гибкий шланг, если будут проводить замену плиты. Сегодня самым удобным подключением газовых приборов считается схема, в которой задействованы резинотканевые рукава. Об этой системе давайте поговорим подробнее.
Подключение шланга не выглядит очень сложным, однако существует несколько нюансов, которые нужно обязательно учитывать.
Разновидности газовых гибких рукавов
Нынешний рынок предлагает достаточно обширный перечень газовых шлангов. Помимо материала, понадобится выбрать еще и производителя. И в данном случае лучше не экономить. Вещь покупается один раз и на долго. Сэкономив 500 рублей, можно потом сильно потратиться на здоровье и ремонт, если труба начнет пропускать газ. Поэтому разберемся для начала в разновидностях.
Резинотканевый
Имеет очень много преимуществ, которые позволяют использовать его в газовой системе:
- легкий монтаж;
- хорошая гибкость;
- невысокая стоимость;
- различные размеры;
- отличная электроизоляция.
Недостатком таких резиновых деталей является плохая жесткость. Сегодня промышленность выпускает шланги из специального материала высокой эластичности. Поэтому срок их эксплуатации может достигать 10 лет.
Стоимость таких шлангов обычно не превышает 7 долларов.
Сильфонный металлический
Профессиональные газовщики считают его самым подходящим для газовых систем. Срок эксплуатации таких шлангов может быть больше 25 лет. Он без каких-либо сложностей подключается к газовой плите. Сильфонные системы могут подсоединяться к котлам и колонкам, причем они совершенно безопасны.
Если у вас на кухне стоит газовая плита, оборудованная электрическим розжигом, чтобы подсоединить сильфонное устройство, между ним и краном создается особое изолирующее соединение.
Данный тип шланга свободно гнется и может выдержать большое давление, достигающее 6 атмосфер. Он выдерживает значительный перепад температур начиная от -50 градусов и заканчивая нагревом до 200 градусов. Главным недостатком сильфонного шланга считается его стоимость. Она во много раз выше аналогичных газовых подводок.
К преимуществам таких сильфонных металлических систем можно отнести:
- изготавливается из нержавейки;
- соответствует ГОСТу;
- отвечает всем техническим требованиям;
- защищен от любых механических воздействий специальным полимерным покрытием;
- способен выдержать любое механическое воздействие;
- гарантийный срок эксплуатации превышает 30 лет;
- выдерживает напряжение в 1500 Вольт.
Кислородный
Его также можно подключать к газовым плитам, однако при этом нужно учесть несколько очень важных моментов:
- Внутренний диаметр должен превышать 16 миллиметров;
- Поверхность, контактирующая с кислородом, должна быть хорошо очищена от масла. В противном случае шланг перегреется и произойдет повреждение материала.
К достоинствам кислородных шлангов относятся следующие характеристики:
- выдерживает повышенное давление. Оно может достигать 20 атмосфер;
- очень простая установка;
- низкая стоимость;
- богатый ассортимент;
- не проводит электрический ток.
Описание
Шланг для газовой плиты представляет собой гибкий патрубок, предназначенный для соединения бытового прибора с магистральным газопроводом посредством резьбовых соединений. Главным преимуществом газовых рукавов является их способность обеспечить герметичное соединение с соблюдением всех требований безопасности, а также высокая эластичность, позволяющая передвигать прибор после подключения. Гибкость газовых шлангов особенно важна при установке кухонных гарнитуров, когда возникает необходимость небольшой корректировки расположения плиты.
Раньше, до появления газовых шлангов, подключение плит осуществлялось с помощью стальных труб. В результате приборы «намертво» устанавливались в определённом месте и сдвинуть их хотя бы на миллиметр было невозможно. С появлением гибких рукавов ситуация в корне изменилась, сегодня подключённую кухонную плиту можно легко передвинуть в другое место либо развернуть.
Требования к монтажу
Газ природный принадлежит к взрывоопасным газам, поэтому требования к помещению необходимо соблюдать неукоснительно. В помещении необходимо обеспечить:
- наличие вентиляционного канала для вывода продуктов сгорания;
- наличие окна площадью 0,03 м2 на 1 м2 помещения, ширина двери — 80 см;
- высота потолка должна быть не менее 2,5 м, объем комнаты от 15 м2;
- дымоход согласно нормативам, сечение трубы подбирается согласно мощности котла;
- наличие вентиляционного окна в двери либо стене с оборудованием вентиляционной решетки 8 см2 на 1 киловатт мощности прибора;
- огнестойкость стен — 0,75 часа;
- отсутствие мебели поблизости, беспрепятственный доступ к аппарату;
- в наивысшей точке системы отопления обязательно устанавливают расширительный бак;
- установка газоанализатора, который способен перекрыть доступ газа при утечке.
Запрещается устанавливать прибор в ванной и туалете, в жилых помещениях, а двухконтурный аппарат — в кухне. Приборы мощностью от 150 киловатт можно устанавливать только на первом этаже либо в цокольном помещении. При установке в кухне площадь должна рассчитываться по 0,2 м2 на 1 киловатт мощности.
Монтаж газового прибора
При покупке аппарата проверяют наличие сертификата и соответствие крепежей параметрам вашей системы. Технические данные, указанные на нем, должны соответствовать паспортным данным.
Установка аппарата на полу
Напольные котлы достаточно тяжелые, поэтому пол должен быть прочным с несгораемым покрытием. Для пола можно использовать бетонные блоки либо огнеупорные плиты. Бетонные блоки подбирают толщиной не менее 10 см и поверх обшиваться металлом. Аппарат устанавливают на расстоянии 1 см от стен. Стены по периметру возле котла покрывают негорючими материалами. Обшивка должна находиться на 10 см выше самого аппарата.
Аппарат на полу должен стоять ровно. Под ножки разрешается подкладывать негорючие материалы. К котлу подсоединяют трубу дымохода и трубопровод отопительной системы. Внутри помещения длина дымохода не должна превышать 5 м, диаметр труб подбирается не менее 110 см. Перед входом в котел обратки и водопровода рекомендуется устанавливать фильтр для воды грубой очистки. Теплообменник не будет сильно засоряться. Подключение газа выполняется только газовой службой.
Подключение настенного котла
Стена, на которую будет навешиваться настенный аппарат, должна быть прочной и ровной. На стену под аппарат рекомендуется установить негорючую прокладку толщиной 3 мм. Если стена состоит из горючих материалов, котел отодвигают от стены на 4,5 см. От других приборов и оборудования расстояние выдерживают от 20 см. Рядом должен располагаться источник электроэнергии для подключения аппарата.
Аппарат крепят на планках к стене на высоте 0,8-1,6 м от пола. Прибор должен быть установлен строго горизонтально, иначе он будет некорректно работать. С патрубков снимают заглушки и подключают котел к водопроводу. На вход водопровода и обратки в аппарат рекомендуется устанавливать фильтр грубой очистки.
Газопровод подключает только газовая служба через металлическую трубу с металлической муфтой либо через специальный сгон. Обязательно проводится контроль на герметичность подвода. На пол над котлом укладывают металлический либо другой несгораемый лист 1×1 м. Асбоцементные листы для этой цели непригодны, газовая служба не допускает их использование.
Если аппарат имеет собственную систему обезвоздушивания и встроенный расширительный бак, необходимо демонтировать из системы прежний бак, а место подключения (воздушный клапан) перекрыть наглухо, проверив герметичность. Иначе будет высокая вероятность взрыва из-за подсоса воздуха.
Самостоятельное подключение газовой плиты гибким шлангом
Подключение газовой встраиваемой плиты начинается с намотки уплотнителя на штуцер шланга, который затем вкручивается в кран на опуске.
Далее необходимо проверить резьбу и подобрать к ней переходник, к которому будет прикручиваться гибкий шланг. Следующий этап – открытие крана на опуске и проверка всех соединений на предмет утечки газа.
Делается это при помощи мыльной эмульсии. Проверка работы недорогой газовой плиты является последним шагом.
А купить газовый шланг для плиты можно и самостоятельно, как и провести установку газовых и электрических плит.
Источники
- https://mr-build.ru/newteplo/mozno-li-podklucit-gazovyj-kotel-gibkim-slangom.html
- https://evrookna-mos.ru/gazovyy-shlang-dlya-gazovoy-plity-pravilnyy-vybor-garantiruyuschiy-bezopasnost-podrobno-na-foto.html
- http://remoo.ru/kommunikacii/silfonnaya-podvodka-dlya-gaza
- https://kitchen-smart.ru/prigotovlenie-edy/gazovaya-plita/shlang.html
- https://montagtrub.ru/podklyuchenie-gazovoy-plityi-instrukciya/
- https://zen.yandex.ru/media/vodatyt/podkliuchenie-gazovoi-plity-v-kvartire-kak-ne-dopustit-smertelnoi-oshibki-5e959a652d34573bbda1d178
- https://mr-build.ru/materiali/shlang-dlya-gazovoj-plity.html
- https://sdelai-lestnicu.ru/remont/kak-podklucit-gazovuu-plitu-v-kvartire-samostoatelno-pravila-i-normy-ustanovki
- https://istra-gaz.ru/gazifikatsiya/podklyuchenie-gazovoj-plity-gibkim-shlangom-trebovaniya.html
Тонкости эксплуатации
В процессе эксплуатации гибких газовых шлангов, как и всего газового оборудования, следует строго соблюдать правила техники безопасности. Газ является объектом повышенной опасности и требует безоговорочного исполнения ряда важных условий.
Помещение, где установлено газовое оборудование, должно быть оснащено вентиляционным отверстием, а форточка или окно должны свободно открываться. Данное требование обусловлено необходимостью притока кислорода, поддерживающего горение.
Сразу после установки или замены гибкого шланга необходимо проветрить кухню, убедиться в том, что регуляторы конфорок и духового шкафа находятся в выключенном положении, промазать все соединения раствором хозяйственного мыла и лишь после этого открыть кран подачи газа, расположенный на магистральной трубе.
В случае появления мыльных пузырей в месте резьбовых соединений следует немедленно перекрыть газовый кран и принять меры по повторной герметизации стыков. Если же пузыри не появились, то можно приступать к пробному запуску печи, не удаляя мыльный раствор со стыков. Это необходимо для того, чтобы проследить, как будут вести себя соединения под давлением.
Зажигать конфорки следует специальной пьезозажигалкой для газа либо спичками. Использование бензиновых моделей, а также не приспособленных для этого газовых зажигалок курильщиков – запрещено.
Перед розжигом духовки рекомендуется открыть дверцу шкафа и проветрить его в течение нескольких минут. Затем нужно скрутить бумажный жгутик, зажечь его от пламени спички и поджечь горелку.
После того как все конфорки и духовой шкаф будут включены, необходимо ещё раз проверить резьбовые соединения гибкого шланга на присутствие пузырей, при их отсутствии – удалить мыльный раствор с помощью влажной тряпки.
Горение голубого топлива должно протекать равномерно, без отрывистости и всполохов огня, которые могут повлечь за собой выделение угарного газа и деформацию конфорок
Пламя должно иметь голубовато-фиолетовый оттенок без красно-жёлтых проблесков, а высота его должна составлять не больше 2,5 см.
В процессе приготовления пищи важно следить за тем, чтобы пламя едва касалось дна кастрюли и не выходило за её пределы. Иначе при соприкосновении газа с холодной поверхностью дна происходит эффект «химического недожога», ведущий к риску образования СО2. В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе
Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.
В связи с этим высота пламени должна обязательно регулироваться.
Отапливать газовыми плитами помещения, доверять их использования лицам моложе 18 лет, а также оставлять их включенными без присмотра запрещено.
В случаях внезапного угасания пламени, появления запаха газа либо изменения цвета огня следует незамедлительно перекрыть магистральный кран и вызвать специалиста газовой службы.
По окончании приготовления пищи следует перекрыть краны подачи газа на печке, а затем и на главной трубе. Форточку через некоторое время можно также закрыть.
Периодически необходимо осматривать гибкие газовые шланги и стараться не пропускать сроков их замены. Мыть рукава рекомендуется не реже 1 раза в месяц, используя при этом слабый раствор хозяйственного мыла или соды.
Если газовая печь с электророзжигом начала пробивать током, то нужно немедленно прекратить её эксплуатацию и вызвать мастера.
О том, как установить шланги для газовой плиты, смотрите в следующем видео.
Составные части газового баллона
Требования по производственным процессам и техническим характеристикам газовых баллонов регламентируются довольно старыми ГОСТами 949-73 и 15860-84.
Максимальное рабочее давление в устройствах колеблется от 1,6МПа до 19,6МПа, а толщина стенок может варьировать от 1,5 до 8,9 мм.
Защитный колпак на газовых баллонах может накручиваться на специальную резьбу горловины, полностью закрывая вентиль, или быть приваренным к корпусу и лишь защищать кран от случайных внешних ударов
Стандартный газовый баллон в сборе состоит из следующих элементов:
- Корпус баллона.
- Вентиль с запорной арматурой.
- Закрывающий вентиль колпак.
- Подкладные кольца для фиксации и транспортировки.
- Опорный башмак.
Важным элементом баллона являются также выбитые на нем технические сведения.
Выбитую на баллоне информацию используют сервисные центры при заправке и повторном освидетельствовании оборудования, поэтому не следует её сильно закрашивать краской
Дно баллонов имеет форму полусферы для равномерного распределения внутреннего давления. Для лучшей устойчивости корпуса снаружи приваривают башмак, на нижних кромках которого зачастую имеются отверстия для крепления баллона к горизонтальным поверхностям.
С видами газовых баллонов и особенностями их маркировки ознакомит статья, которую мы рекомендуем просмотреть и почитать.
