Вытяжной вентилятор в ванную комнату: виды, как выбрать, установка

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

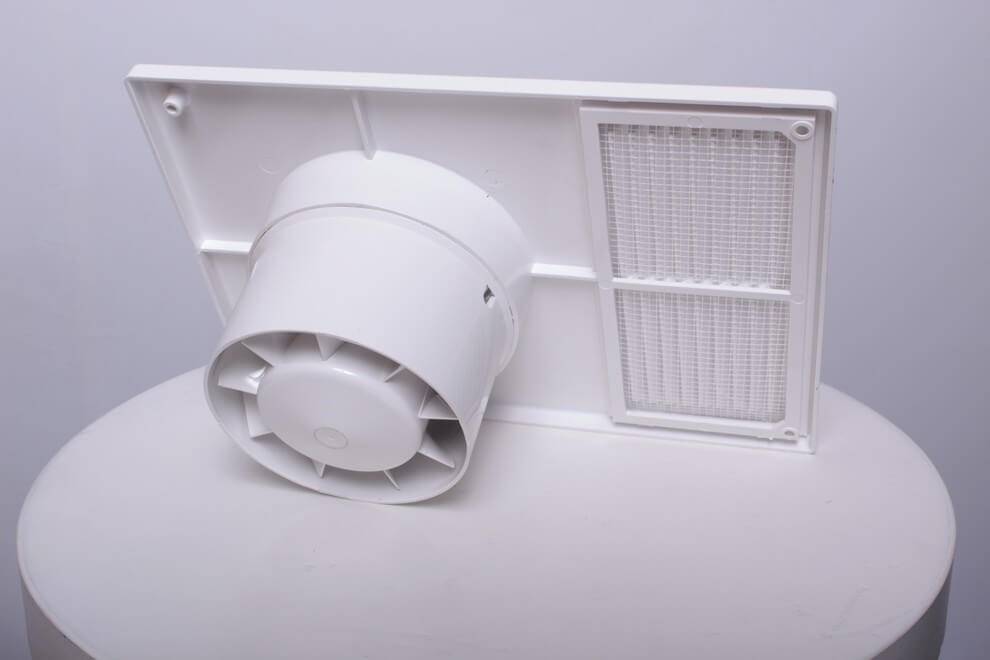

Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.

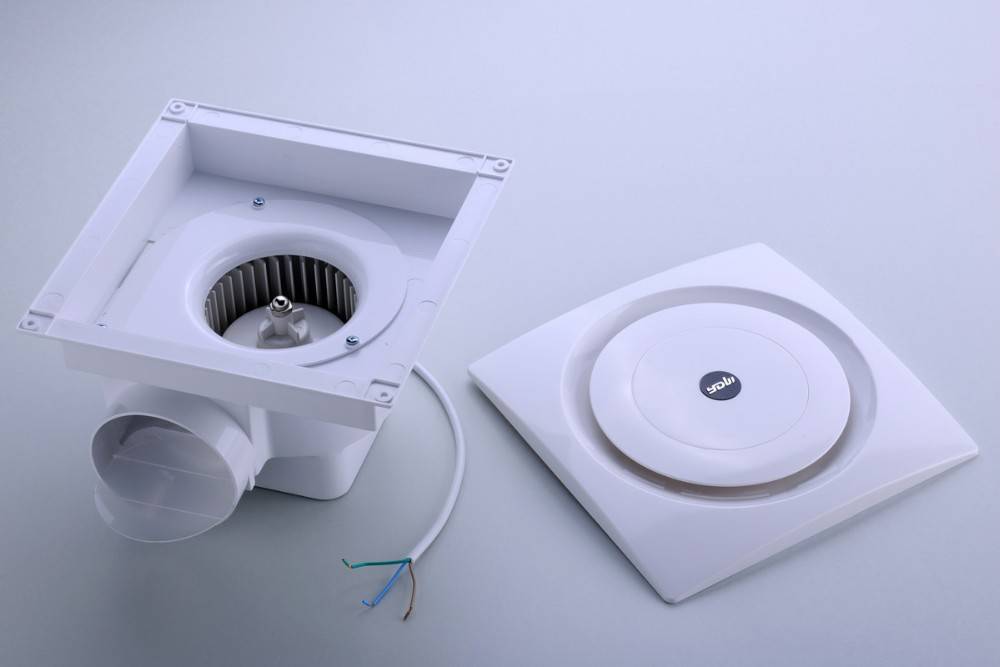

Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

настенные;
потолочные;
настенно-потолочные;
канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

детектор движения для автоматического включения;
таймер и возможность регуляции времени работы;
датчик влажности;
наличие обратного вентиляционного клапана;
режимы вращения лопастей.

Зачем нужна вентиляция в ванной?

Если вытяжка на кухне обеспечивает удаление запахов пищи, то в ванной комнате вытяжка за счет обеспечения циркуляции воздуха уменьшает температуру и влажность, снижает вероятность создания благоприятных условий для появлении плесени и грибка, которые действуют разрушающе на внутреннюю отделку ванной комнаты и способны вызывать различные заболевания.Стирка и сушка белья, принятие ванны, душа – все это связано с созданием в ванной специфического микроклимата с повышенной температурой и влажностью.

Но нередко случается, что в процессе строительства или спустя какое-то время после сдачи дома в канале, через который должна осуществляться естественная вытяжка, скапливается мусор, он забивается пылью и перестает выполнять свою функцию из-за уменьшения расчетного сечения.В этом случае нам и пригодится современный вытяжной вентилятор, который можно установить в отверстие вентканала, обычно закрытое специальной решеткой.Вентиляторы, выпускаемые сегодня, имеют низкое энергопотребление, работают практически бесшумно, обеспечивают хорошую производительность, удаляя избытки тепла и влаги из ванной.

Устройство вентиляционной системы

Проект, по которому сооружалась естественная вентиляция в доме, напрямую влияет на эффективность воздухообмена. В некоторых строениях используется два воздуховода для ванных комнат. Один применяется для притока воздушных масс, а другой — в качестве вытяжки. Но зачастую приточный канал отсутствует, поэтому вся нагрузка возлагается на обычное оконное проветривание.

Вытяжка для туалета и ванной достаточно проста в конструкции. Зачастую она состоит только из вентилятора и воздуховода, благодаря которому устройство соединяется с главным каналом дома.

Нужно ответственно подходить к выбору устройства для вентиляции комнаты. Вытяжки могут различаться по своим эксплуатационным показателям. Качественные вентиляторы иногда даже конкурируют с кондиционерами. Но цена их намного ниже, а процесс монтажа довольно простой. В основном на рынке представлены приборы двух видов:

1. Автоматические.
2. Простые.

Простой тип является обычной электрической вытяжкой для ванны. Аппарат обычно располагают в трубчатом корпусе. Зачастую люди делают так, чтобы устройство включалось одновременно со светом или же во время открывания дверей. Но это не является хорошим вариантом, потому что прибор будет работать только в то время, когда помещении находится человек. Обычно этого времени мало для полноценного вентилирования комнаты от влажности. Лучше всего предусмотреть отдельный выключатель.

Автоматические имеют в своей конструкции специальный электроблок. Такой тип аппаратов может работать с помощью таймера или же встроенного датчика, который следит за уровнем влажности. Накладные вентиляторы способны работать от батареек.

Эти приборы очень удобны в эксплуатации, потому что совсем не требуют какого-либо вмешательства со стороны человека. Всё управление происходит с помощью датчика. Если приобретается модель с таймером, то следует помнить, что корпус должен иметь защиту от брызг (если покупается аппарат, работающий от энергосети).

Классификация

При покупке важно знать тип вентилятора. Выделяют осевые, канальные, крышные, туннельные и радиаторные модели

Конкретный выбор зависит от области использования устройства.

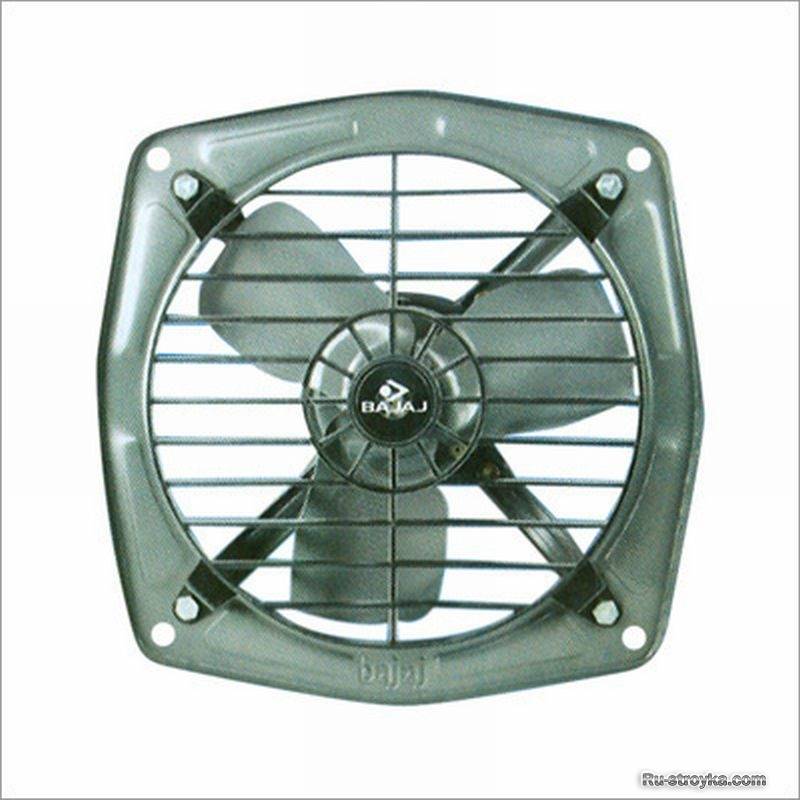

Осевые модели

Такой электровентилятор представляет собой колесо с лопастями, заключенное в корпус цилиндрической формы. Рабочее колесо насажено на ось двигателя. При вращении колеса лопасти захватывают воздух и перемещают его вдоль оси. В радиальном направлении воздушные массы практически не перемещаются. КПД осевых модификаций довольно большое, а вот напорные характеристики невелики. Устанавливают такой девайс непосредственно в вентиляционную шахту. Недостаток этих устройств — высокий (30-50 дБ) уровень шума.

Радиальные

Вентилятор радиального типа оснащен лопаточным колесом, заключенным в спиральный кожух. При вращении колеса воздушная масса попадает в пространство между лопатками, направляется к периферии колеса, сжимается и отбрасывается центробежной силой внутрь спирального кожуха, а затем в нагнетательное отверстие.

Преимущество радиальных устройств — высокая энергоэффективность. По сравнению с другими типами вентиляторов, экономия электричества составляет 20%. Кроме того, они легко справляются с большими нагрузками по расходу воздуха.

Центробежные

Их отличительная особенность — хорошие показатели производительности в сочетании с простотой устройства. Если метраж помещения превышает 15 «квадратов», используют вентиляторы канального типа. Их монтируют под потолком и закрывают гипсокартонными конструкциями. Еще одно достоинство центробежных устройств — малошумная работа.

Как правильно установить

Процесс установки подразумевает предварительную подготовку. Если в квартире делается черновой и чистовой ремонты, необходимо провести кабель к месту монтажа вентилятора и подготовить отверстие, чтобы в последствие не испортить плитку. Сечение провода и размер отверстия зависят от выбранной модели вентилятора. Пошаговая инструкция по установке:

Вентилятор необходимо разобрать, сняв верхнюю панель, и добраться до места подключения электропитания.
Выключить напряжение в сети и убедиться в его отсутствии. После этого подключить фазу, ноль и землю к нужным клеммам и надежно зажать контакты отверткой.
Включить общее напряжение и с помощью выключателя и проверить работоспособность прибора. Если предусмотрено только автоматическое включение, откройте горячую воду и дождитесь работы устройства.
Если все в порядке, необходимо установить вентилятор в приготовленное отверстие. Достаточно вставить его внутрь и закрепить предусмотренным способом. Большинство бытовых вытяжек крепится к стене с помощью дюбелей. Когда нет возможности для сверления отверстий, для прочной фиксации используют специальный силикон.
После монтажа обратно ставится верхняя панель устройства и проверяется его работоспособность. На этом процесс установки считается законченным.

Где допускается ставить вытяжной вентилятор в ванной или туалете

Сразу оговоримся, что речь сегодня идёт про вытяжные вентиляторы. С помощью приборов воздух становится свежий, чистый, не настолько влажный, как после банных процедур. В прошлых обзорах говорили, что лучше установить вентилятор в туалете либо ванной с производительностью не менее 25 кубометров в час. В случае совмещённого санузла цифра удваивается. Полагаем, читатели уже выбрали подходящую модель, следовательно, сегодня обсуждается исключительно правильная установка вентиляторов. Напомним, что ванная комната разбивается на зоны согласно порядку:

Монтаж вентилятора

Нулевая зона занимает непосредственно объем ванной или душевого поддона.
Первая зона находится внутри периметра ванной или душевого поддона, расположена ниже (до пола) и выше (до горизонтальной плоскости на высоте 2,25 метра).
Вторая зона начинается за первой, дальние границы отстоят от неё на 60 см

Высота аналогичная.
Третья зона расходится от второй на 2,4 метра, высота прежняя.
Обращаем внимание, что области образованы прямыми плоскостями и по форме прямоугольные. Исключением считается случай, когда установлено круглое джакузи

Здесь и области расходятся концентрически и равномерно. Следует внимательно производить подключение выключателей вентиляторов. В ванной комнате не ставятся вовсе. ГОСТ 50571.11 предписывает электрическое оборудование ставить не «где придётся», а согласно рекомендациям:

В зонах 0,1 и 2 установка вентилятора (в ванной) на 220 В недопустима. Получается, прибор ставится выше 2,25 метра (нижняя грань). Там запреты уже не применяются, но остаются ограничения.
Сложностей удастся избежать, если перейти на питание вытяжного вентилятора при помощи БСНН. Это значит, напряжение не выше 50 В переменного либо 120 В постоянного тока. Рекомендуем использовать 12 В (постоянные или переменные).

Говорят, в продаже отсутствуют низковольтные вытяжные вентиляторы. Примеры моделей несложно посмотреть тут https://www.roomklimat.ru/section/5/61-bytovye-ventilyatory-dlya-sanuzlov/ (выберите в графе Тип опцию «на 12 Вольт»), для убедительности даём наименование изделия известной марки Soler&Palau: SILENT-100 CZ Silver 12V. Можете установить вентилятор в ванной подобного рода либо чуть иной. Главное – нельзя нарушать требования ГОСТ 50571.11.

Советы по покупке

Чтобы выбрать вытяжной вентилятор для ванной, надо знать её размеры. Людям, которые предпочитают технику, напичканную множеством интеллектуальных функций, подойдет модель SILENT-100 CZ. Она способна проводить манипуляции по включению и выключению в определенные моменты, наиболее удобные пользователю.

Лучше подключить такое оборудование для помещений небольшой площади

Хозяева, которые делают акцент на производительности, должны обратить внимание на модификации Elicent-Style 100 PRO. Она потребляет мало электричества

Если приходится устанавливать технику в небольшом помещении максимально подойдут центробежный Cata CB-100 Plus и осевой вентилятор Standard4ETF. Если целью является обеспечение комфортного микроклимата в комнатах площадью более 15 квадратных метров, владельца жилища может привлечь мощный EBB-250 NS от Soler & Palau. Ценители привлекательных дизайнерских продуктов, а также любители тишины могут оценить бесшумные вентиляторы для вытяжки в ванной модели Mmotors mm-100.

40 децибел — показатель фонового шума в соответствии с санитарными нормами, предусмотренными в отношении круглосуточной эксплуатации вентиляторов. Это параметр для дневного времени суток. Для ночного времени цифра составляет 30 децибел. Для особо чувствительных людей можно подбирать модели со значением 20 децибел. Такой уровень демонстрирует шелест листвы. Есть модификации, которые не издают шума и вовсе.

Важное значение для снижения аэродинамического шума играет дизайн, в котором выполнена решётка, а также крыльчатки аппарата. Также есть такой элемент, как подшипники качения

Их используют вместо подшипников скольжения. Помимо бесшумности, эти детали не требуют смазки и имеют максимальную надежность.

Конструкция бесшумного вентилятора

Причинами громкой работы вентилятора являются движение потока воздуха, шум от вращающихся механизмов, неправильная установка прибора.

Чем быстрее поток воздуха, тем громче будет сопровождающий этот процесс звук.

В самом электроприборе шумят двигатель, детали корпуса, подшипники.

Выбирая прибор, обращают внимание на надёжность крепления мотора и наличие резиновых втулок в местах установки. Осматривая корпус, отдают предпочтение моделям, в которых он цельнолитой

Минимальное количество деталей — преимущество при покупке

Осматривая корпус, отдают предпочтение моделям, в которых он цельнолитой. Минимальное количество деталей — преимущество при покупке.

В изделиях брендовых производителей установлены шарикоподшипники, бесшумные при работе. В дешёвых моделях вал крыльчатки вращается в подшипниках скольжения — бронзовых или латунных втулках. Такое конструктивное исполнение быстро приводит к возникновению вибраций и шумам, которые постепенно становятся невыносимыми.

Какие проблемы могут возникнуть и их решение

Установка или использование вытяжки не всегда проходит гладко. Люди сталкиваются с проблемами, пользуясь вентилятор. Основные ситуации и как их исправить, описаны ниже.

Несоответствие вытяжного отверстия габаритам вытяжки. Показатель может отличаться как в большую, так и меньшую сторону. При меньшем диаметре требуется расширить вентиляционный канал до нужного параметра, а любые эстетические проблемы скроются внешней панелью прибора. При большом диаметре отверстия используют уплотнительную трубу, монтажную пену и другие виды подкладок.

Не работает после подключения питания. Все приборы проходят проверку на производстве, поэтому уровень брака минимальный. Наиболее частой причиной является неправильный монтаж проводов. Определить фазу можно с помощью специальной отвертки, а ноль и землю легко различить по цветовой маркировке.

Плохая работа вытяжки. Если после установки прибор не обеспечивает нужный отвод воздуха, проблема заключается в забитости вентиляционного канала. Проверьте шахту на чистоту и отсутствие мусора. Для большей эффективности вентилирования рекомендуют выбирать двери с прорезями или оставлять воздушный зазор между полом и дверью.

1 Причины установки

Владельцы квартир не всегда считают необходимым встроить вентилятор в стену или потолок помещения, так как во всех многоквартирных домах уже есть естественная вентиляция. Она проходит от первого до последнего этажа и выходит на крышу. Однако этого движения воздуха часто бывает недостаточно для того, чтобы высушить помещение, особенно если это ванная комната.

Есть некоторые факторы, указывающие на необходимость установки устройства:

1. В регионе, где живут хозяева квартиры, воздух имеет повышенную влажность.
2. Окна и двери герметичны, из-за чего воздух с улицы практически не проникает в квартиру и естественного продува не происходит.
3. Вентканал неправильно построен, засорён или сломан, из-за чего тяги нет и помещение не обдувается.
4. Дом находится рядом с крупным водоёмом или на участке с высоким уровнем грунтовых вод, из-за чего атмосфера вокруг слишком влажная.
5. В регионах с жарким климатом и практически полным отсутствием ветров естественная вентиляция работает не так хорошо, как хотелось бы.

Во всех этих случаях лучше всего установить вентилятор дополнительно.

Правила выбора вытяжного вентилятора

И в конце, для тех кому лень читать всю статью целиком, кратко, обобщу всю основную информацию, чтобы вы могли понять какой вентилятор для ванной лучше всего выбрать.

1. Замерьте размеры вентиляционного отверстия или вентиляционного канала в ванной комнате и выбирайте вытяжной вентилятор с соответствующим или чуть меньшим диаметром воздуховода.

2. Посчитайте необходимую производительность вентилятора (формула расчета представлена в статье), чаще всего достаточно моделей производительностью 95-100 м.куб/ч.

Особое внимание обратите на уровень шума, который издаёт при работе выбранная вами модель. Хорошими считаются показатели 26 ДБ или меньше

4. В зависимости от требуемого алгоритма работы, выбирайте модель вентилятора с необходимым набором функций. Основные разновидности вытяжных вентиляторов описаны в статье.

5. Не берите бюджетные модели неизвестных производителей. Проблемы, возникшие в процессе их использования, принесут вам гораздо больше неудобств, чем та разница в цене, которую вам удастся сэкономить.

Монтаж вентилятора в ванной комнате описан в нашей инструкции – “Утановка вентилятора в ванной комнате своими руками”.

Советы по выбору вытяжного вентилятора

Перед покупкой вентилятора, необходимо заранее все рассчитать. Если производитель не указывает количество прогоняемого воздуха, то лучше не покупать такие вентиляторы, а то такой вентилятор может не справиться с нужными вам функциями

Помимо данного параметра, стоит обратить внимание на уровень шума. Вентилятор может издавать весьма сильный шум, который будет раздражать вас

Хороший, тихий вентилятор будет издавать около 24 дб. Такой вентилятор будет работать почти бесшумно и не будет вас отвлекать.

Вентиляторы устанавливаются в вентиляционное отверстие, затем подводится проводка и заземление.

Топ осевых вентиляторов

Осевые вентиляторы принято использовать в ванных комнатах, которые отличаются небольшой площадью. Здесь можно выделить несколько производителей. Среди прочих выделяется модель многофункционального типа SILENT-100 CZ. Она выглядит оригинально, включает в себя гидростат, таймер и световой индикатор. Такая модификация оснащается системой, которая самостоятельно определяет, когда желательно проветрить помещение, а когда не стоит этого делать.

Резинометаллические втулки устроены таким образом, что гарантируют надежную фиксацию двигателя на корпусе, при этом обеспечивая полное отсутствие шума. Электродвигатель однофазного типа мощностью 232 оснащается шариковыми подшипниками. Они способны работать без перебоев на протяжении 3000 часов.

Эта модель долговечная, производительность находится на хорошем уровне. Ей по силам быстро устранять посторонние запахи, влажный воздух. Изделие качественно собрано и характеризуется простотой в установке.

Elicent-Style 100 PRO

Еще один хороший вариант, отличающийся сдержанным дизайном и имеющий минимальное количество функций. На первый взгляд, кажется вполне заурядным устройством, но в работе максимально продуман. Вентилятор осевого типа компактный, оснащен системой защиты от брызг, съёмной передней панелью. Ухаживать за ним довольно просто. Специфика конструкции предоставляет возможность гарантировать эффективность работы вентилятора, при этом затраты электроэнергии остаются невелики.

У модели имеется надёжный корпус из пластика, который не боится ультрафиолетовых лучей солнца. Производительность у него внушительная, но он может издавать шум, если установлен неправильно.

Standard 4ETF

Производится отечественной компанией «Эра». Прибор способен пропускать до 100 кубов воздуха, имеет специальный фототаймер. Считается достаточно мощной модификацией.

Светочувствительный элемент реагирует своевременно на изменение окружающей среды, а потому вентилятор срабатывает по мере необходимости. Имеется два режима работы: bath и toilet. Для переключения на один из них, достаточно переустановить перемычку, которая имеется на плате таймера. Один из указанных режимов осуществляет автоотключение вентилятора, когда гаснет свет в комнате. Второй срабатывает, если он зажигается. Есть специальная команда — таймер для выключения вентилятора.

Достоинством модели является высокая производительность и многофункциональность, присутствие двух скоростей. Но установить такой прибор самостоятельно проблематично, так как могут возникнуть сложности при отсутствии определенного опыта.

Mmotors mm-100

Это лучший вытяжной бесшумный вентилятор для ванной. Его показатели находятся на уровне 25 децибел. При этом аппарат сверхтонкий (40 мм). Болгарский производитель предусмотрел возможность включения этого устройства даже в условиях особо жаркого лета. Несмотря на указанные достоинства, надо указать про недостаток в виде невысокой эффективности устройства. Этот параметр составляет всего 60 кубов воздуха в час.

Он легко монтируется и занимает минимум пространства, имеет привлекательный дизайн. Вместе с тем такой вентилятор не годится для просторных ванных, потому что имеет невысокую производительность.

Ванная комната: виды и особенности вытяжки

Прежде чем что-то покупать, важно узнать, какие вообще бывают виды вентиляционных систем в ванной. Их всего два:

Естественный.
Принудительный.

Естественная вентиляция

Потоки воздуха перемешиваются и смещаются за счёт разности давления и температур. Обеспечить свободную циркуляцию можно просто открыв дверь, но это не удобно, да и влажный воздух всё равно остаётся в квартире.

В многоквартирных домах обычно делается общая вентиляционная шахта. Вход в неё закрывается решёткой, а степень очистки и эффективности будет зависеть от состояния канала.

В частных домах каналы для естественной вентиляции закладывают во время строительства. Однако можно внести изменения, и вывести на чердак трубы вентиляции и в готовом строении.

Вот несколько рекомендаций по обустройству естественной вытяжки:

Решётка, закрывающая отверстие, должна располагаться в верхней части комнаты, а в ванной и вовсе лучший вариант – потолок.
В один выход можно объединить несколько вытяжных устройств на одном этаже.
Поверхность внутри вентиляционных труб должна быть максимально гладкой.
Повороты и выступы воздуховода снижают эффективность циркуляции на 5 % каждый.
Если поворот необходим, его нужно сделать плавным.

Специалисты считают естественную вентиляцию малоэффективной и советуют избегать её применения для жилых домов (больше подходит для загородных домиков, где люди не находятся круглый год).

Принудительная вентиляция

Иногда требуется принудительная вытяжка в ванной. Данный тип вентиляции намного продуктивней первого. Предполагает применение механических устройств. Обычно это канальный или накладной вентилятор, который может включаться по мере необходимости, создавать тягу и таким образом обновлять воздух. Также монтируются каналы воздуховодов, которые поставляют отработанный поток на чердак частного дома.

Вентилятор обеспечивает только вытяжку воздуха. Его свежий приток должен попадать из комнат дома через открытую дверь или щель под дверью. Но делать приточную вентиляцию в санузле нельзя!
