Вытяжка для кухни с воздуховодом: как устроить вытяжку на кухне с коробом и без него

Воздуховоды для кухонной вытяжки: выбираем и монтируем

Воздуховоды для вытяжки на кухне разделяются по форме (круглой, овальной и прямоугольной) и материалу (металл и пластик), они могут быть как жесткими, так и гибкими.

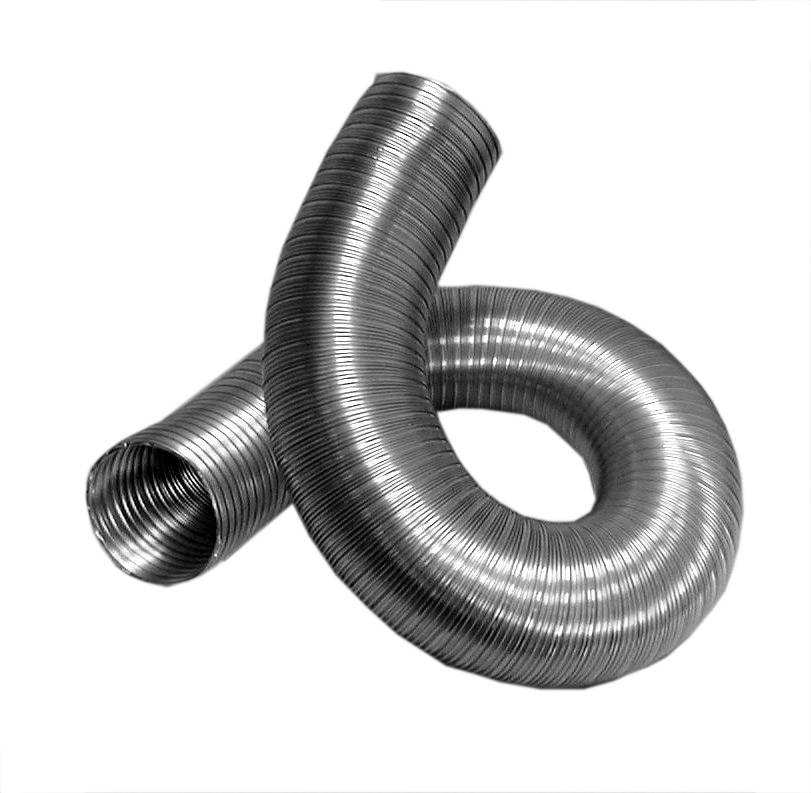

Гофрированный воздуховод

• Круглое сечение чаще всего используется на просторных кухнях с высокими потолками, ведь такие воздуховоды достаточно габаритны. Зато они стоят дешевле всего, и сопротивление воздуха в них минимально.
• Прямоугольное сечение позволяет установить воздуховод даже в кухне с низкими потолками, но они дороже и сильнее снижают мощность системы. Прямоугольные воздуховоды бывают и почти плоскими, такой тип занимает меньше всего места и практически незаметен.
• Плоскоовальное сечение воздуховодов можно встретить нечасто, но этот тип сочетает в себе достоинства как круглых, так и прямоугольных труб систем вентиляции. Сопротивление воздуха в нем меньше, чем в прямоугольных, а места они занимают меньше, чем круглые. Выполняются чаще всего из металла, поэтому на домашних кухнях практически не применяются.

Воздуховод с металлическими трубами квадратного сечения

Если вы решили установить на прямоугольное отверстие вытяжки круглый воздуховод, необходимо приобрести специальный переходник. Гофрированные воздуховоды можно монтировать без него, не требуется для них приобретать и колена, обеспечивающие изгиб системы в нужных местах.

Установка на кухне в квартире

На кухне в квартире для наилучшей очистки воздуха рекомендуется соединять естественную вентиляцию с вытяжкой над плитой. При желании можно обеспечить усиленный приток свежего воздуха с помощью моноблочной системы приточной вентиляции. Это компактный агрегат, в составе которого есть следующие элементы:

• вентилятор;
• очистительный фильтр;
• нагреватель;
• система шумопоглощения;
• система автоматического управления.

Такая индивидуальная система способна обеспечить свежим воздухом только одну кухню, а не всю квартиру. По причине внушительной стоимости этот агрегат устанавливается в самом крайнем случае, когда естественная вентиляция и регулярные проветривания не могут обеспечить достаточный объём воздуха извне.

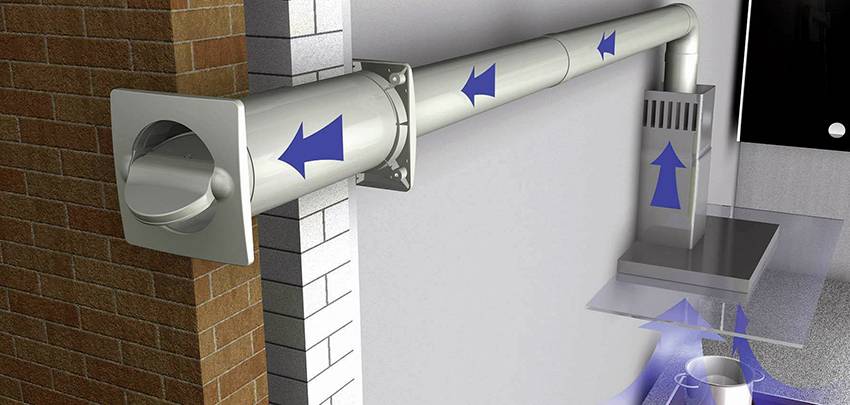

Вентиляционная труба

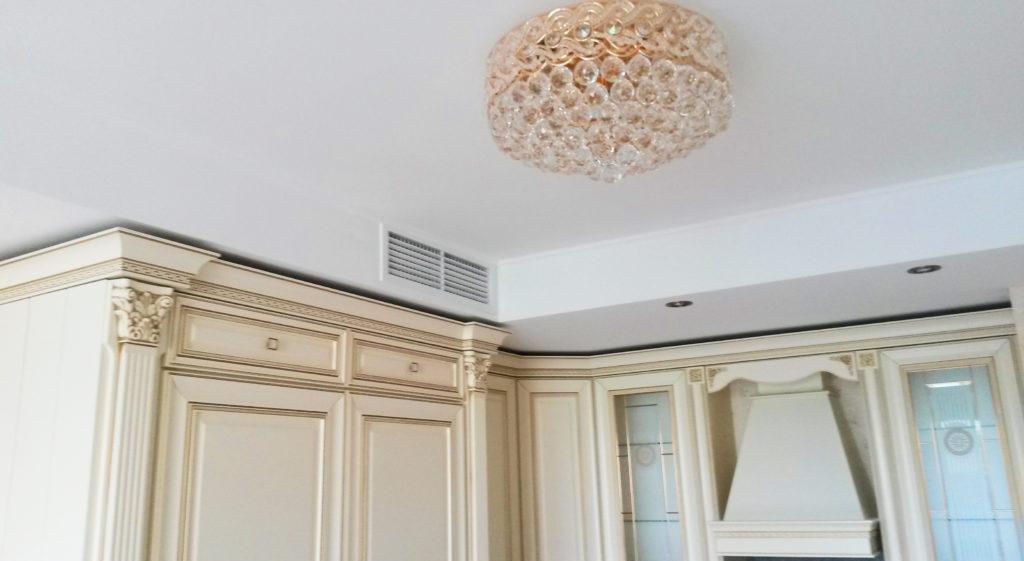

Вентиляция в гипсокартонном коробе на кухне

Технические характеристики

В отличие от замкнутых кухонных вытяжек, которые работают по принципу вытяжки загрязненного воздуха – пропуская его через систему фильтров – выпуская очищенные массы в помещение, приборы с вытяжкой в систему вентиляции выпускают воздух наружу. Эта технология позволяет быстро удалять кухонные запахи и не требует регулярной замены фильтров. Для больших кухонь предлагаются большие модели с двумя электродвигателями, подходящие для использования в объектах общественного питания.

Корпус моделей может быть выполнен из нескольких материалов.

Все вытяжки поставляются с панелями управления, которые могут быть как кнопочными, так и сенсорными. Механические панели более понятны и знакомы пожилым людям. Кнопки на таких моделях расположены спереди, что облегчает установку нужного режима. Сенсорные панели современны и удобны. Они оснащены датчиками температуры и влажности, изменения которых автоматически изменяют режим работы прибора. Программирование вытяжки с помощью сенсорного экрана производится только один раз, после его установки. После этого устройство работает автономно и не требует постоянной настройки.

Воздуховоды, устанавливаемые на навесах, представлены гофрированными трубами и пластиковыми воздуховодами. Первые имеют круглое поперечное сечение и характеризуются простотой установки и хорошей гибкостью. Установка осуществляется с помощью кронштейнов, прикрепленных к устройству. Преимуществом гофрирования является возможность придать трубе любой радиус изгиба, а к недостаткам можно отнести шумную работу и вероятность осаждения смазки на внутренние складки трубы. Пластиковые воздуховоды могут быть как круглыми, так и квадратными в сечении, в основном выпускаются в белом цвете и прекрасно вписываются в интерьер. Плюсы включают в себя абсолютно плоскую внутреннюю поверхность, что способствует более высокой скорости воздуха и низкому уровню шума. Недостатками являются отсутствие гибкости и необходимость использования соединительной арматуры, такой как колена и адаптеры, при монтаже.

Существует два типа фильтров, установленных в козырьках. Внешний металлический фильтр не требует замены и на его поверхности осаждается до 95% смазки и грязи. Примеси удаляются путем промывки решетки любым моющим средством, разрушающим смазку. Второй тип фильтров представлен сменными синтетическими фильтрами, которые после сильного загрязнения выбрасываются и заменяются новыми.

Необходимый инструмент

Прежде чем приступать непосредственно к процессу под названием «Установка вытяжки», необходимо подготовить всё, что может пригодиться для этого: дополнительные материалы и инструментальный набор. Для комфортной установки вытяжки не кухне своими собственными руками, необходимо располагать:

• перфоратором и дрелью (крепёж на стену вытяжки требует полного набора боров для сверления бетона и кафеля);
• шурупами, саморезами и дюбелями, предназначенными для работы с пенобетоном, ракушечником и пористым материалом;
• отвёрткой, молотком и ножницами;
• простым карандашом и треугольником;
• уровнем и отвесом;
• доступом к внешней розетке, удлинителем для работы с перфоратором;
• вентиляционным гофром с сечением 150 мм, купленным с запасом;
• двумя хомутами с таким же сечением, кожухом и зажимами для осуществления крепежа кожуха;
• монтажной лентой, сделанной из полипропилена и катушкой скотча;
• решёткой, для установки на вытяжное отверстие;
• сеткой, защищающей от проникновения внутрь насекомых, птиц и летучих мышей;
• устойчивой стремянкой либо табуретом;
• электрическим лобзиком, чтобы делать отверстия в стенке кухонного шкафа;
• монтажной пеной и силиконом.

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Статья по теме:

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

Преимущества оборудования

Поскольку монтаж вытяжки делается врезной в нишу или скрытый коробом, на внешний дизайн внимание не обращается. Также имеются и другие преимущества:

• Процесс монтажа не представляет сложности. Оборудование устанавливается 1 человеком.
• Вытяжки бывают не только кнопочные, но и сенсорные. Это удобно потому, что руки часто бывают в жиру. При такой системе работы включение и отключение ведется легким нажатием руки.
• Наличие режима автоматического включения, подсветки и таймера.
• Большой размерный ряд. Это дает возможность сделать выбор под существующие параметры шкафа.
• Наличие моделей с дистанционным управлением.
• Возможность смены загрязнившихся фильтров.
• В процессе работы установка создает небольшой шум.

Какой воздуховод лучше — пластиковый или гофрированный?

Покупая пластиковый воздуховод, вы можете сделать выбор в пользу как круглого, так и прямоугольного сечений. Для того, что бы правильно их смонтировать, приобретаются Г-образные колена, обеспечивающие изгиб под 90 градусов. Правильно смонтированный пластиковый воздуховод отличается следующими достоинствами:

• Низкая шумность в процессе работы вытяжки
• Отсутствие на поверхности воздуховода зазоров, где скапливаются пыль и грязь
• Малый вес, что облегчает как транспортировку, так и монтаж
• Достаточно низкое сопротивление воздуха (если вы предпочли систему круглого сечения)

Пластиковый воздуховод, альтернатива металлу

Гофрированный воздуховод проще в монтаже, так как не требует применения специальных колен. Для его фиксации заранее запаситесь необходимым: фитингами и хомутами. Вот плюсы гофрированной трубы:

• Весьма невысокая цена
• Отсутствие необходимости приобретать переходники
• Легкость монтажа

Что влияет на производительность вытяжки для кухни с воздуховодом

Производительность должна быть согласована с размером помещения, в котором прибор будет установлен. Только правильно отрегулированная производительность обеспечит эффективное удаление запахов и влаги из кухни.

Для того чтобы рассчитать необходимую мощность прибора для комнаты, ее кубатура (то есть площадь, умноженная на высоту стен), умножается на шесть.

Таким образом, самый простой способ выбрать оптимальную производительность вытяжки (измеряется в м³/ч) – это очень простой расчет:

кубатура кухни (м³) * 6

Например, если ваша кухня имеет площадь 12 м² и высоту потолков 3 м, то минимальная производительность вытяжки рассчитывается следующим образом:

12 х 3 х 6 = 216 м³/ч

Что выбрать вытяжку или вентилятор

Чтобы правильно выбрать подходящую модель для вентилирования кухни, нужно рассмотреть следующие параметры:

• Производительность. Согласно строительным и санитарным нормам, вытяжная система на кухне должна поддерживать десятикратную замену воздуха, имеющегося в помещении. Это означает, что общий объём замены должен превышать кубатуру кухни в 10 раз. Также нужно прибавить 30% на всякий случай. В результате получится необходимая мощность, которая подходит конкретной кухне. Также на определение производительности влияет и качество тяги естественной вентиляции. Если её уровень высокий, подойдут и маломощные модели, а в случае недостаточной тяги нужен вариант с большей производительностью.
• Уровень шума. Оптимален здесь показатель в 35 дБ, что слегка превышает шёпот (30 дБ). Шум напрямую зависит от мощности вентилятора. Тихий вариант годится для кухни.
• Условия эксплуатации. Если вентилятор будет расположен в вытяжке над плитой, ему необходима надёжная защита от воздействия высокой температуры. Многие агрегаты покрыты термостойкими составами.
• Дополнительные возможности. Некоторые вытяжки помимо своей непосредственной функции дополнены ещё и программируемыми таймерами, датчиками присутствия человека и прочими опциями, которые значительно повышают удобство применения.

При выборе вытяжки учитывайте её дизайн, чтобы она гармонично и красиво смотрелась в интерьере.

Может ли вытяжка украсить кухню? Разумеется, если только она подобрана с умом и выглядит безупречно и стильно!

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

1. В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
2. При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м3/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

Какую лучше всего выбрать вытяжку?

Когда вы определились с месторасположением вытяжки, обратите внимание на мощность прибора. От этого параметра зависит качество вентиляции и очистки воздуха. Интересно: в РФ существует норма для воздухообмена на кухне

Согласно ей, воздух должен обновляться каждые 12 часов

Интересно: в РФ существует норма для воздухообмена на кухне. Согласно ей, воздух должен обновляться каждые 12 часов.

Чтобы рассчитать мощность вытяжки для своей кухни, необходимо её площадь умножить с высотой потолка, а затем полученное число ещё раз умножить на 12. К итоговому результату следует прибавить 30% (потери при прохождении длины вентиляционного канала и изгибов воздуховода). Конечная цифра и есть требуемая мощность для вашей кухни

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Особенности установки

Монтаж воздухопровода без труда можно провести самостоятельно. В этом плане наиболее простым решением является использование гофрированных изделий. Последние следует разрезать на детали нужной длины, а затем соединить с элементами вытяжки и вентиляционной шахты на кухне. Простую решетку рекомендуется заменить на ту, которая имеет встроенный соединительный патрубок. В подобных случаях для фиксации используются специальные хомуты. Для достижения максимальной прочности места соединений обрабатывают герметиком.

Аналогичным образом осуществляется установка воздуховодов из ПВХ. Ножовкой по металлу нужно разрезать трубу на отдельные детали требуемых размеров, затем с помощью специальных переходников осуществить их коммутацию с элементами вытяжки. Труба должна входить в патрубок не менее чем на 5 см. Места соединений в обязательном порядке необходимо промазать герметизирующим составом.

Если установить на кухне слишком мощную вытяжку, может наблюдаться обратная тяга: в комнату будут попадать запахи из вентиляционной шахты. Подобный эффект может происходить при использовании особо мощных агрегатов, производительность которых составляет 600−700 м3 воздуха в час. Для борьбы с такой проблемой требуется установить обратный клапан. Последний производят в нескольких вариациях:

• в виде пластмассового диска на оси;
• пленчатый.

Чтобы все детали вентиляции на кухне были в одной цветовой гамме, желательно покупать готовые комплекты. Сегодня большинство производителей выпускают наборы, которые состоят из вытяжки, воздухопровода и доборного элемента. Качество материалов играет далеко не последнюю роль. Излишняя экономия чревата тем, что система проработает не больше пяти лет. В то же время высококачественная продукция из ПВХ рассчитана на эксплуатационный период не меньше 30 лет.

Какие варианты подходят?

Если вытяжка на кухне уже установлена или вы находились в процессе выбора прибора, не расстраивайтесь. Проветривать помещение можно и нужно, достаточно соблюдать простые советы по монтажу. Список рекомендаций, не нарушающих действующие правила:

Отказ от газовой плиты. Максимальная нагрузка на электрическую линию квартиру должна удовлетворять требования электроплиты. Достаточно поставить варочную поверхность и отключать вытяжку не придется. Правила распространяются исключительно на помещения с газовым оборудованием.Используйте угольные вытяжки. Они обладают специальным фильтром, который очищает воздух от неприятного запаха и не пропускает грязь. Монтаж ничем не отличается от обычного прибора, кроме ненадобности подключения к вентиляционной шахте.

Пример вытяжки без подключения к вентиляционному каналу. Она прогоняет воздух через фильтры.

Расширение вентиляционного канала. Большинство людей при ремонте используют накладку, которая подразумевает исключительно подключение вытяжки. Для обеспечения естественного притока воздуха можно расширить канал и использовать специальную решетку, которая гарантирует постоянный воздухообмен.

Вытяжка подключена через разделитель и не препятствует работе вентиляции.

Выведение воздуха в форточку. Вариант подойдет далеко не всем, поскольку вытяжное устройство может располагаться далеко от окон. Также это сказывается на дизайне помещения. При желании, можно сделать специальное отверстие в окне или заменить стекло на прочный пластик, чтобы вырезать в нем вентиляционную решетку.Подключение на улицу. С разрешения ответственных инстанций можно сделать отдельное отверстие в стене и вывести канал воздуховода на улицу. Процесс запрещено проводить самостоятельно, поскольку это может нарушить правила эксплуатации и пожарную безопасность здания. Следует обращаться за помощью к специалистам.

В заключение хочется отметить, что безопасность должна находиться на первом месте. Не следуйте примерам соседей, которые нарушают правила, а лучше сообщите об известных инцидентах в управляющую компанию. Несоблюдение норм кажется безобидным только до того момента, пока не произойдет непоправимое. Есть множество альтернатив для вентиляции кухни, которые не подвергают ничьи жизни риску. Перед установкой вытяжки, обязательно изучите нашу статью про монтаж кухонной вытяжки для плиты.

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

• Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
• Небольшой уровень шума при работе.
• Способность быстро и в нужном объеме удалять посторонние запахи.

Как установить вытяжку над плитой. Вытяжки для газовых плит : подключение, монтаж

Все вытяжки делятся на две большие группы:

1. Циркуляционные.
2. Канальные, или проточные.

Первые не соединены с внешним миром, они просто пропускают через себя воздух кухни, очищая при помощи системы фильтров, и возвращают обратно.

Лучше, чем ничего, но такой вариант не защитит от повышенной влажности, да и в случае с газом, этот способ не достаточно эффективен.

Полноценная вытяжка над газовой плитой должна принудительно «отсасывать» все продукты горения и выводить их на улицу. Параллельно с этим обязательно нужно обеспечить достаточный приток свежего воздуха. Технология монтажа таких устройств несколько сложнее, но качество результата намного превосходит первый вариант.

Для газовой плиты лучше выбирать канальную вытяжку, подключённую к системе воздуховодов.

Как правильно установить вытяжку над газовой плитой? Прежде чем переходить к установке, убедитесь, что соблюдены следующие условия:

1. Расстояние от поверхности плитки до нижнего края купола вытяжки – 65-75 см. Допускаются небольшие колебания в несколько сантиметров, но если установить вытяжку слишком высоко, её мощности может не хватать, и вредные вещества будут проходить в комнату. Если же сделать слишком низко, вытяжка будет мешать людям.
2. Ширина и глубина вытяжного купола должны быть примерно равны габаритам площади поверхности плиты. Когда кажется, что громоздкий купол будет портить интерьер, стоит приобрести вытяжку с выдвижной панелью. Другие модели предусмотрены для встраивания в кухонные гарнитуры.
3. Выходное отверстие советуется сверлить подальше от окна, иначе неприятные запахи могут подсасываться через форточку обратно в дом.
4. Розетку для подключения лучше провести отдельную. Она не должна располагаться над плитой, чтобы не нагреваться, но и далеко размещать не стоит, поскольку у многих вытяжек короткие шнуры.
5. По строительным правилам, нельзя устанавливать вытяжку в общедомовую шахту. Скорее всего, газовщики запретят такое решение. Если нельзя, но очень хочется, можно спросить, допустим ли в вашем доме вариант, где половину вытяжного отверстия занимает труба вентиляции, а другая половина остаётся свободной.
6. Чем короче будет воздуховод и чем меньше изгибов в нём будет, тем выше будет эффективность прибора. Располагать агрегат поближе к вытяжному отверстию, предпочтительно ещё и потому, что более короткий воздуховод обойдётся дешевле.
