Схема диммера для ламп накаливания на 220В: как работают промышленные модули и самодельные конструкции
Принцип работы диммера переменного тока поможет понять график преобразования им обычной синусоиды напряжения, представленный для трех случаев подключения мощности: 85, 50 и 15% от величины начального сигнала.
Пунктирной линией синего цвета я показал форму нормальной синусоиды, которую разделил на участки:
- Синего цвета, обозначающую паузы в подаче электрической энергии на подключенную нагрузку.
- Красные, символизирующие время протекания переменного тока.
Представленный график работы диммера помогает понять, что чем короче время подачи напряжения или длиннее пауза, тем меньше выходная мощность светорегулятора. Это значит, что лампочка Ильича будет вырабатывать пониженный световой поток не одинаково.
Здесь используется тот принцип, что нить накаливания в разогретом состоянии обладает высокой инерционностью: ее свечение от чередующихся отключений и включений рабочих токов нашим глазом воспринимается как равномерное.
Типичная схема простого диммера на тиристоре SCR , диодном мосту VD1-4, динисторе ZD, диоде, переменном резисторе и конденсаторе показана ниже.
Эта схема за счет задержки времени, формируемой током заряда конденсатора, отрезает переднюю часть фронта полусинусоиды. Она обозначается leading edge — отсечка переднего фронта.
Dimmer, использующий в своей конструкции подобное простое управление на тиристорах, широко используется для работы с лампами накаливания.

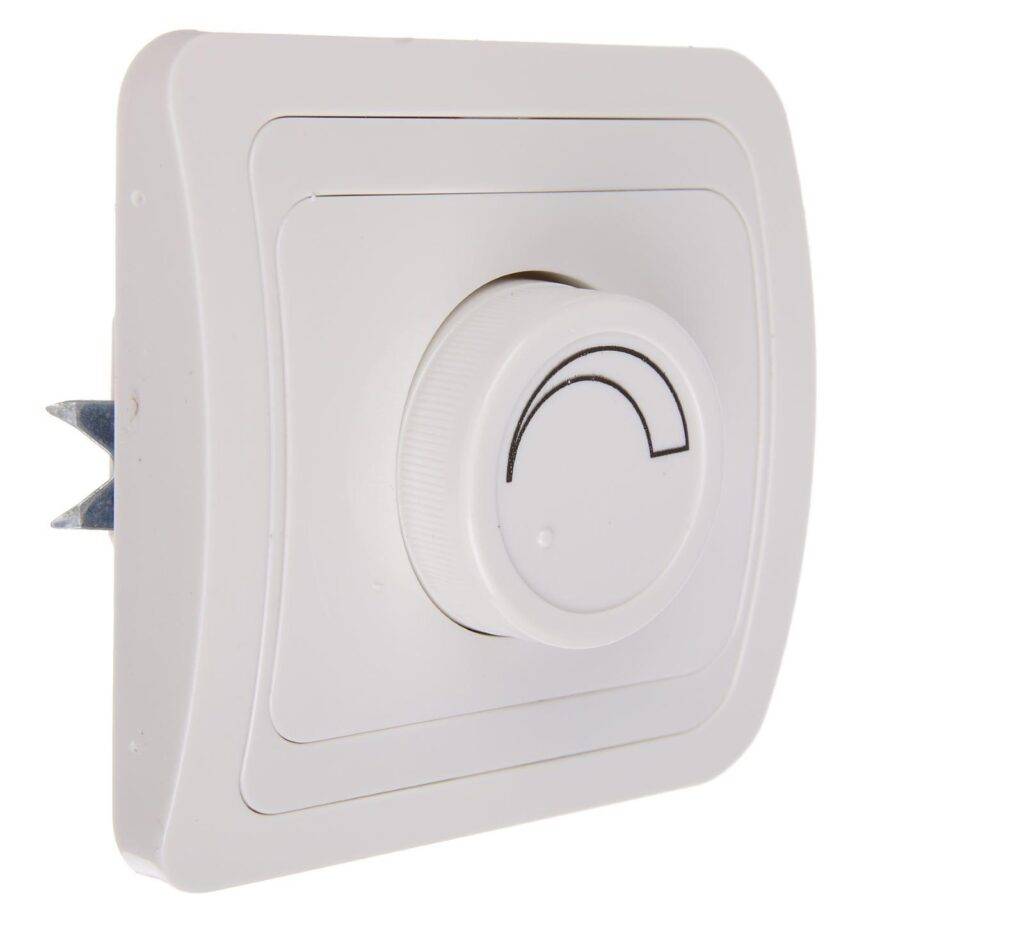

Его при промышленном изготовлении выполняют в пластмассовом корпусе, который встраивается в обычную коробку подрозетника вместо выключателя. Сзади модуля имеются клеммы для подключения проводов питания и отходящей схемы.
Спереди выполнена удобная рукоятка управления световым потоком лампы накаливания. Выбором ее положения настраивают требуемый уровень освещения.
Dimmer для управления светом ламп накаливания не сложно изготовить своими руками. Одну из доступных схем для повторения с маркировкой деталей показываю ниже.
Все детали можно спаять навесным монтажом или разместить на плате. Места они много не занимают, но в целях безопасности собранную конструкцию сразу помещайте в прочный диэлектрический корпус. На схеме присутствует опасное для человека напряжение 220 вольт.
При наладке схемы изолируйте открытые места подручными средствами: пластик, бумага, изолента.
Схемы подключения диммера для комфорта пользователей
Самый распространенный вариант, подходящий для всех типов светорегуляторов — это способ замены им штатного одиночного выключателя. Dimmer просто встраивают в подрозетник на его место.
Схемы подключения диммера из двух отдельных модулей для управления одним центральным светильником позволяют регулировать освещение из разных мест протяженного помещения, например, гостиной, коридора.
Вариант подключения диммера через выключатель позволяет включать освещение на входе в кабинет, а регулировать степень освещения непосредственно на рабочем месте с учетом местных условий. Схема не сложная, удобна для применения в служебных помещениях.
Обыкновенный выключатель можно заменить на два проходных для длинных помещений. Их размещают на противоположных концах (вход и выход), а диммер располагают непосредственно на рабочем месте.
Полезные советы для эксплуатации
Для экономии электроэнергии при пользовании лапами накаливания регулятор выставляют на работу с минимальной мощностью. Тогда ожидаемый эффект сбережения достигнет 15%.
Полупроводниковые компоненты не любят повышения температуры. Им вреден нагрев выше 30 градусов. Если отсутствует возможность отвода тепла с них, то Dimmer лучше отключить — вывести из работы.
При ремонте электронного модуля в сервисном центре соглашайтесь на замену штатного симистора более мощной моделью. В результате получите Dimmer повышенной надежности.
Почему жужжит диммер или лампа
Зачем обязательно нужно брать запас по мощности? Дело в том, что при подключении даже через качественное устройство 100% возможной нагрузки, с дальнейшим понижением яркости до минимума, есть вероятность того, что диммер будет работать с неприятным жужжанием.
Из-за этого звука просто невозможно будет находиться в комнате. Еще один неприятный момент — это жужжание светильника.
Как правило, издают такие звуки дросселя или стабилизаторы в блоках питания. У них меняется режим работы при диммировании и они начинают издавать посторонние высокочастотные вибрации. Помогает либо замена блока, либо его заливают эпоксидной смолой или аналогом.
Поэтому не экономьте и всегда делайте выбор с запасом по ваттам. И дело здесь в первую очередь не в контактах, а в той микросхеме, которая присутствует внутри корпуса.
А еще в качественных моделях от известных брендов, например Schneider Electric, Legrand, и даже в недорогих Makel, внутри встраиваются предохранители для защиты устройства от перегрузки.
Их даже может быть два штуки — один рабочий, другой запасной.
К некоторым разновидностям можно подключить дополнительный переключатель для включения света из других мест.
Это подойдет для больших комнат и помещений. Низковольтные диммеры на 12, 24в используют для подключения светодиодной ленты на потолке, либо настенных светильников соответствующего напряжения.
Лучшие кнопочные и сенсорные диммеры
Legrand Etika 672218
С помощью данного изделия можно включать и выключать свет в комнате, а так же регулировать яркость освещения. Он подходит для ламп суммарной мощностью до 400 Вт. Механизм «Legrand Etika 672218» состоит из двух кнопок. Левая кнопка предназначена для включения и выключения освещения, а вторая для настройки уровня освещенности в помещении. Под клавишами прибора имеется светодиод, который в емкостном режиме работы горит красным цветом, а зеленым при индуктивном режиме. Один из этих режимов можно задать принудительно. Так же в данной модели можно задать автоматическую память, которая при включении будет выдавать яркость, используемую перед этим. Эту функцию при необходимости можно отключить.
Кнопки включения и регулировки изготовлены из АБС-пластика, который не будет менять свой цвет под воздействием солнечных лучей. Механизм изделия выполнен из поликарбоната. «Legrand Etika 672218» имеет защиту IP20.
Средняя стоимость составляет 3000 рублей.
Legrand Etika 672218
Достоинства:
- Выпускается в двух цветовых вариантах;
- Есть функция памяти;
- Простой монтаж;
- Надежный производитель.
Недостатки:
Не найдены.
Legrand Valena Allure 722762
Особенностью данной модели является то, что она подходит для любых типов осветительных приборов. Максимально можно подключить до 10 ламп. Включение освещения будет постепенным, через 2 секунды после включения, будет установлена яркость, которая была отрегулирована при последнем использовании изделия. «Legrand Valena Allure» имеет три режима работы: обычный режим диммирования, ночной режим, когда яркость будет постепенно уменьшать и полностью отключится спустя 60 минут, а так же режим установленной яркостью (0%, 33%, 60% и 100%). Так же стоит отметить, что данная модель имеет встроенную защиту от перегрузок и короткого замыкания. Управлять данной моделью можно дистанционно, а так с помощью кнопок.
Средняя стоимость составляет 4500 рублей.
Legrand Valena Allure 722762
Достоинства:
- Подходит для всех типов ламп;
- 3 режима работы;
- Защита от перегрузок.
Недостатки:
Отсутствует индикаторная подсветка.
Delumo
Данная модель имеет сенсорное управление, а так же большое разнообразие цветовых панелей. Благодаря этому изделие легко впишется в любой интерьер и станет его гармонично дополнять. К данному устройству можно подключить один светильник или группу, состоящую из нескольких ламп. При этом изменение всех параметров будет происходить одновременно у всей группы. С помощью «Delumo» можно включать и выключать свет, регулировать его яркость, а так же здесь имеется функция плавного включения. Так же стоит отметить, что прибор автоматически отключится спустя 10 часов после его включения.
Данная модель не требует монтажа в стену. «Delumo» имеет батарейку, которой хватит на несколько лет активного использования. А его функционирование осуществляется за счет установки в сеть радиодиммера, который будет контролировать все подаваемые сигналы.
Средняя стоимость составляет 2100 рублей.
Delumo диммер
Достоинства:
- Возможно управление несколькими источниками света;
- Лицевая панель изготовлена из стекла и имеет более 20 цветовых вариантов;
- Плавное включение;
- Подходит к любому типу ламп.
Недостатки:
Нет.
Сенсорный радиоуправляемый диммер LIVOLO
Светорегулятор «LIVOLO» имеет сенсорную панель, изготовленную из стекла. Выпускается в 4 цветовых вариантах, которые впишутся в любой стиль интерьера. С помощью «LIVOLO» можно легко заменить обычный выключатель. К тому же у вас появятся преимущества в плавном включении и выключении света, что будет особенно полезным в темное время суток, а так же имеется возможность настройки яркости освещения, что продлит срок эксплуатации ваших ламп. Регулировка параметрами происходит быстро и не требует больших усилий, поскольку датчики данной модели сразу же реагируют на любые действия. Так же «LIVOLO» можно управлять с помощью пульта, что избавит вас от совершения лишних движений.
«LIVOLO» имеет степень защиты IP20. А максимальная нагрузка на один прибор составляет 500 Вт.
Средняя стоимость составляет 2000 рублей.
Сенсорный радиоуправляемый диммер LIVOLO
Достоинства:
- Возможно дистанционное управление;
- 4 цветовых варианта;
- Плавное включение.
Недостатки:
Не часто встречается в магазинах.
Схема подключения диммера для светодиодных ламп
Подключить светорегулятор вместо обычного выключателя не составляет особой проблемы, и выполнить установку может любой человек более-менее знакомый с электричеством и умеющий держать отвертку. К тому же пошаговая инструкция облегчит задачу. Рассмотрим подключение диммера фирмы Легранд.
Схема подключение светорегулятора в электроцепь
| Фото процесса | Описание этапов |
 | Для начала необходимо обесточить сеть, предварительно определив при помощи индикатора фазовый провод, разобрать диммер и освободить подрозетник. |
 | На корпусе видим три разъема:
|
 | Значительно облегчает задачу прилагаемая к диммеру схема подключения. |
 | Отпускаем зажимные винты и вставляем провода в разъемы в соответствии с распиновкой. В данном случае белый провод у нас фаза, а синий уходит на нагрузку. Хорошо зажать винты (главное не переусердствовать), тем самым обеспечивая надежный контакт. |
 | Вставляем диммер в подрозетник и фиксируем его в коробке при помощи двух саморезов. |
 | Устанавливаем декоративную рамку и клавиши. Клавиши устанавливаем в соответствии с инструкцией (широкая включает и выключает свет, а более узкая отвечает за регулировку яркости освещения). |
 | Проверяем работу светорегулятора и, если все в порядке, наслаждаемся плодами своего труда. |
На видео показан пример установки светорегулятора:
Watch this video on YouTube
Предназначение
Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).
Чаще всего с помощью такого устройства управляют осветительной нагрузкой. Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.
Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.
В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц. Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.
Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.
Схемы подсоединения
Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов. На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с проходным выключателем. Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.
Стандартные условия
В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).
На схеме Вы можете наглядно увидеть сущность данного способа:
Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.
С выключателем
Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.
Двойной контроль
Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.
Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.
Схема подключения диммера в этом случае выглядит так:
После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.
Наглядный видео урок по подсоединению проводов
Принцип действия
У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.
На рисунке внизу показано предназначение клеммных колонок в диммере.
Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.
На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.
За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.
Схемы и способы подключения диммера
Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.
Схема первая
Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.
Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).
Схема вторая
Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.
Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.
Схема третья. Проходной выключатель
По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.
Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.
А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).
Подключение диммера: инструкция и советы
Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.
Схемы подключения
В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.
Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки.
Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:
Нюансы установки
Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:
Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.
Дистанционные
Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.
Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.
Создание платы
Мы рассмотрим самый бюджетный вариант – вытравку платы в соляном растворе, но прежде на неё необходимо будет наклеить проект, который вы можете создать в программе по желанию. Дальнейшая сборка не несёт никаких трудностей и секретов, необходимо будет воспользоваться панельками под оптроны и мостовые выпрямители. Также, при написании текста, для разметки элемента, его стоит делать зеркальным, так как при ЛУТе, отпечатавшийся рисунок примет правильный вид на меде, и перенесется так, что вы без проблем прочитаете все необходимые данные.
Хорошим выбором станет TIC206, который выдаст добротных 6 ампер. Но здесь стоит учесть, что те проводники, которые установлены на плате, просто не выдержат такую силу тока, поэтому дополнительно стоит припаять провод на проводник симистора у разъемов, а вторую часть – к другим разъемам.
Также, при наличии оптрона H11AA11, мостовой выпрямитель можно не использовать, ведь в нем уже имеются два не параллельных диода, а также возможность работы с переменными токами. Совместимость с выводами 4N25 позволяет просто вставить его к припою с двумя перемычками, находящимися между 5 и 7 резистором, на нашей схеме.
Во втором варианте схема будет выглядеть так:
Область применения
Чаще всего данные устройства используются с целью регулирования яркости свечения галогеновых лампочек и классических ламп накаливания. Причем в первом случае есть один нюанс применения выключателя диммер — он должен подключаться к источнику света исключительно через понижающий трансформатор. Это устройство можно приобрести отдельно либо использовать готовое решение.
Также необходимо помнить, что выпускаются специальные выключатели, регулирующие яркость света светодиодных и люминесцентных ламп. Дело в том, что в их конструкции присутствует один важный элемент — электронный пускатель. Благодаря применению регуляторов освещения вместо обычных выключателей, можно плавно менять интенсивность светового потока от минимальных значений до максимальных.
Это не только удобно, но также позволяет отказаться от использования многокнопочных выключателей для управления люстрами с несколькими лампочками. Аналогичным образом обстоят дела и со сложными осветительными устройствами, оснащенными собственными регуляторами — значительно дешевле приобрести диммер и подключить к нему люстру.
Лучшие поворотные диммеры
Производятся на базе потенциометра, имеют простую и надежную конструкцию. Включение, регулировка яркости с помощью поворота ручки. Обладают хорошим запасом мощности, могут использоваться для работы со светодиодными лампами и галогенками. Выпускаются встраиваемые и накладные модели. Низкая цена делает эту категорию электроустановочных изделий популярной.
TDM Electric SQ1804-0016
Простой диммер для ламп 220В, предназначенный для скрытого монтажа. Корпус изготовлен из прочного термостойкого самозатухающего пластика, на поверхности которого не остаются царапины или жирные следы. Полимер устойчив к воздействию солнечного ультрафиолета. Удобная рукоятка имеет увеличенный ресурс, а графическое изображение подсказывает направление регулировки устройство.
Для подключения используются классические винтовые зажимы. Память уровня освещенности упрощает использование в домах с неожиданным отключением света. По отзывам пользователей, работает стабильно, лампочки не гудят при изменении напряжения. Хорошая проводимость контактов обеспечивается использованием металлокерамики с высокой дугостойкостью.
Достоинства:
- Монтажные лапки из оцинковки;
- Усиленный механизм крепления;
- Высокая мощность;
- Увеличенный ресурс.
Недостатки:
Отсутствие подсветки.
Schneider Electric Glossa GSL000134
Поворотный диммер Шнайдер для светодиодных ламп предназначен для скрытого монтажа в стандартных коробках для электроустановочных изделий. Работает в диапазоне мощности от 60 до 300 Вт. Монтажная рама изготовлена из оцинкованной стали устойчивой к коррозии. Крепление выполняется винтами или с помощью лапок. Подключение в сеть – с помощью винтовых клемм, рассчитанное на использование гибкого и жесткого кабеля.
Корпус изготовлен из прочного пластика, панель – из глянцевого ASA полимера, устойчивого к появлению царапин. Рукоятка удобная, не скользит в руке, позволяет точно настроить интенсивность светового потока. Регулировка плавная, в широком диапазоне. Механизм потенциометра надежен, обладает увеличенным ресурсом.
Достоинства:
- Хорошая защита от пыли;
- Прочные крепления;
- Элегантный дизайн;
- Гарантия производителя 2 года.
Недостатки:
Нет подсветки.
IEK EDK10-K33-03-DM
Светорегулятор со скрытым монтажом, разработанный для модульных систем. Шасси изготовлено из устойчивой к коррозии стали, а внутренний механизм – из негорючего пластика. Крепление при монтаже в распор с помощью лапок или на винты, под которые предусмотрены отверстия. Материал панели – ударопрочный термостойкий пластик с глянцевой поверхностью.
Работает в широком диапазоне мощности – от 25 до 400 Вт. Удобная поворотная позиционная ручка имеет механизм фиксации. Пользователи отмечают плавную настройку яркости ламп накаливания. Использованный в конструкции пластик позволяет использовать регулятор в широком диапазоне температур, устанавливать в холодных верандах частных домов, неотапливаемых складах.
Достоинства:
- Эффектный дизайн;
- Устойчивость пластика к солнечному ультрафиолету;
- Надежный потенциометр;
- Срок службы не менее 10 лет;
- Антискользящая рукоятка.
Недостатки:
Слабая защита от высокой влажности.
Werkel WL01-DM600
Модель для скрытого монтажа с легко регулируемым потенциометром. Отличается высокой мощностью 600 Вт. Дроссели, по отзывам пользователям, не гудят при любой нагрузке. Шасси выполнено из металла, защищенного от коррозии, что обеспечивает срок эксплуатации до 10 лет. При изготовлении корпуса используется поликарбонат – ударопрочный, термостойкий пластик, не теряющий своего оттенка при воздействии ультрафиолета.
Контурная светодиодная подсветка позволяет легко найти устройство в темноте. При высоком уровне освещения автоматически снижает потребление электроэнергии. Монтаж с помощью лапок, винтовых соединений. Производитель предлагает несколько накладок для лицевой панели, которые помогут подобрать нужный дизайн.
Достоинства:
- Легкая настройка уровня освещенности;
- Стабильная работа с галогенками;
- Индикация напряжения;
- Устойчивый к царапинам корпус.
Недостатки:
Сложное подключение проводки.
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
- Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
- Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
- С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
- Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
- Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
- Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп
Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.
Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
Несовместимость диммера
Нередко случается так, что выбранный вид ламп не является совместимым со светорегулятором. В большинстве случаев это вызвано разницей принципов регулирования по заднему или переднему фронту. Некоторые лампы не предназначены для подключения к светорегулятору.
Кроме того, нередко несовместимость светорегулятора с лампой может проявляться отсутствием зажигания лампы при перемещении рычага регулятора до минимального значения. Только при повороте рычага до некоторого уровня лампа загорается. Некоторые лампы начинают трещать при попытке регулировать их яркость диммером. Это также указывает на несовместимость диммера и лампы.
