Как сооружается выгребная яма в частном доме: обзор конструкций + правила их обустройства

Инструменты и материалы

Для постройки сточного коллектора своими руками нужно подготовить кирпич, готовые кольца или автомобильные покрышки. При выборе монолитной конструкции используют щиты опалубки, бетонную смесь (самодельную или готовую), арматуру.

Для выполнения работ также понадобятся такие материалы:

• цемент, песок для получения раствора;
• щебень для обустройства фильтрующего слоя;
• арматура для получения перекрытия;
• готовый люк, уголки и лист металла для его изготовления;
• гидроизоляция.

Для выполнения работ подготавливают лопаты, ведра, емкость для приготовления раствора. Для кладки необходима кельма, молоток, уровень, подвес. При большом объеме бетонных работ рекомендуется использовать бетономешалку.

Устройство герметичной конструкции

Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.

При монтаже следует соблюдать следующий порядок:

1. Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
2. Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
3. Последний круг должен возвышаться над грунтом на 20 или 30 см.

Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.

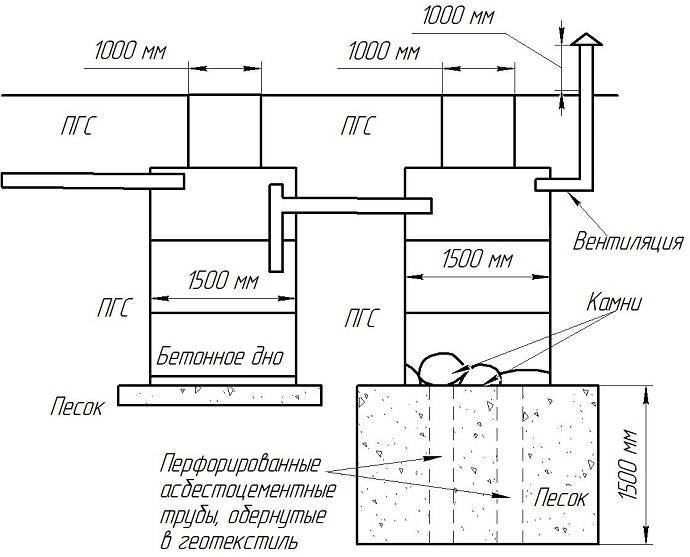

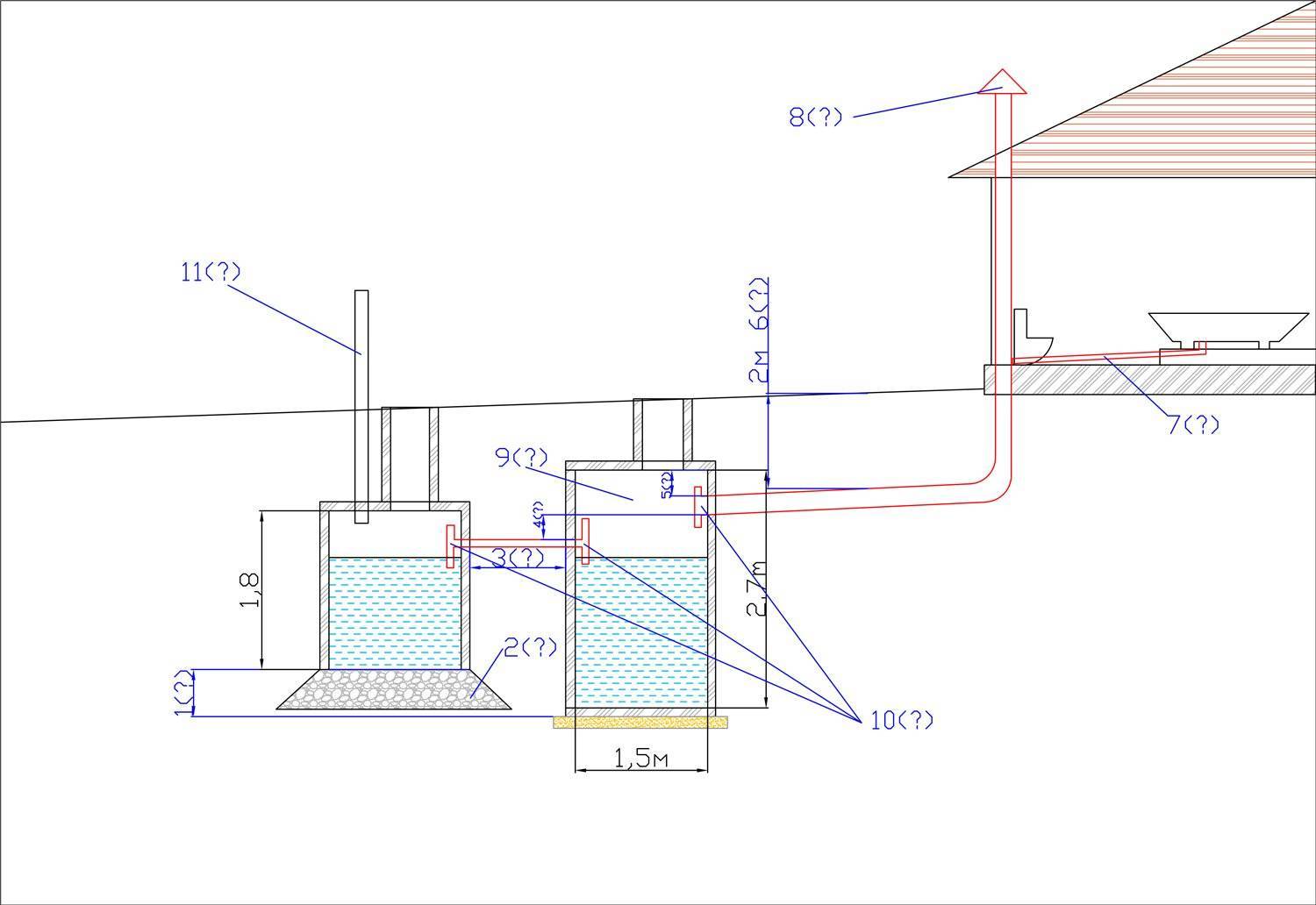

Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:

• редкая откачка с помощью ассенизаторской техники;
• возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
• отсутствие плохих запахов;
• возможность использовать воду в больших объемах;
• отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.

При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».

Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.

Улучшить распад органических отходов помогает добавление в первую яму-септик специальных препаратов, содержащих бактерии. Если в емкость поступает кислород, биопрепарат работает лучше. Поэтому рекомендуется в крышке септика оставлять отверстие.

Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.

Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.

Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.

Самостоятельно конструкции из газосиликатных блоков тяжело придать форму круга. Поэтому она делается в виде квадрата или прямоугольника. Герметизацию выполняют при помощи применения специального клея или цементного раствора.

https://youtube.com/watch?v=kiT65mIE0p0

ПОСМОТРЕТЬ ВИДЕО

Укладка труб

В завершение – основные правила укладки труб (в качестве напоминания):

• Рассчитывайте угол наклона для всех коммуникаций: на каждый метр канализации уклон должен составлять не менее 2% (разница по уровню 2 см). При длине трубы 5 метров перепад должен составлять не менее 10 см. При более длинных участках трубопроводов желательно установить больший угол наклона 3…4 см на каждый метр.
• Учитывайте глубину промерзания. Канализация – «теплая система»: в ней постоянно идут реакции с выделением тепла. Но она должна быть утеплена (на случай долгого простоя), и зарыта на глубину не менее 1 м для умеренных широт.
• Трубы укладываются на песчаную подушку, после укладки они должны быть перекрыты кирпичом. Пластик под давлением грунта не прогнется, но вот при постоянном давлении он очень часто трескается. Примером такого воздействия может быть постоянный проезд автомобиля над трубой. Для защиты достаточно выложить защитный тоннель со стенками из кирпича, старых бетонных бордюров, камня и накрыть трубу теми же материалами. Трубу в тоннеле можно засыпать песком. Еще один вариант – залить конструкцию бетоном, а после выполнить засыпку траншей. Но он не удобен. Если предстоит ремонт/чистка трубы. Или в случае добавления к ней нового ответвления из построенного через 3…5 лет домика для гостей.

Общие сведения

Еще до того, как земляные работы начнутся, необходимо собрать всю документальную базу, в которой будут учитываться все необходимые регламенты для устройства и получения разрешения к этому устройству. В такую базу по обустройству выгребной ямы для частного дома входит следующее:

1. СанПиН 42 — 128 — 4690 — 88
2. СНиП 30 — 02 — 97

Два основных регламента, с которыми необходимо ознакомиться и неотступно им следовать.

Рассмотрим порядок действий подробнее:

1. В указанную службу необходимо будет предоставить некий проект и схему выгребной ямы. И то, и другое должно быть составлено исключительно по нормам СНиП.
2. Если ваш проект был утвержден в СЭС, к вам на территорию придет человек (проверяющий). Именно он будет сравнивать ваш проект и место на участке на соответствие друг другу. Он же осуществляет контроль всех нормативов.

Наружный трубопровод

Как своими руками сделать канализацию снаружи? Трубу от места выхода к сливной яме ведут прямо, по кратчайшей траектории, без изгибов и разветвлений. Глубина укладки – ниже уровня промерзания грунта (на той же глубине должна располагаться емкость для сбора).

Поскольку это не всегда возможно (например, на скальном грунте), наружный трубопровод изолируют: обматывают рулонной минватой и теплоотражающей фольгой, либо используют готовые теплоизоляционные кожухи для труб.

В некоторых случаях на трубопровод монтируют греющий кабель, но это обходится дороже: расходы и на сам кабель, и на электричество. Помогает решить проблему канализационный насос: он прокачивает сточные воды под напором, не позволяет им застаиваться и замерзать. Насос устанавливают в месте выхода трубы из дома.

Особенности устройства выгребной ямы в частном доме

Выбор места

Выгребной ямой именуется такая емкость, в которую сливаются и в ней же накапливаются стоки бытовых вод. Чтобы определить оптимальное место ее расположения, потребуется проанализировать земельный участок и найти наиболее подходящий участок.

Помочь в данном деле способен схематический план частного участка, в котором в обязательном порядке обозначены расположения следующих важных элементов:

• Жилая постройка
• Хоз. Постройки
• Водонаборные колодцы
• Газовый трубопровод
• Трубы водоснабжения

Также, наданной схемы должны быть обозначены элементы ландшафта, имеющиеся на участке. Для более легко расположения выгребной ямы, нужно нанести на план соседние постройки и другие конструкции, расположенные на соседних участках, включая колодцы и все коммуникации.

Планируя расположение ямы, нужно учитывать направление движения грунтовых вод. Данную информацию можно узнать у соответствующих служб.

На данный момент оговорены некоторые санитарные нормы по отдаленности данной постройки от других конструкций:

1. Соседнее здание и прилегающие к нему постройки – 10-12 м.
2. От границ своего участка – на 1.5 метра
3. Свой дом – 8-10 м.
4. Колодцы для забора воды – не менее 20 м.
5. Водопроводные сети – на 25 м.
6. Грунтовые воды – минимум 25 м.
7. Газовые трубы – около 5 метров

При обустройстве выгребной ямы, необходимо будет учитывать состояние грунта, в котором будет размещена данная конструкция. При глинистой почве, водозаборные колодцы должны находиться, как минимум в 20 метрах от ямы. При суглинистой почве, данное расстояние увеличивается на 10 м. и будет составлять 30 метров от выгребной ямы. При песчаном или суперпесчаном  грунте – не менее 50 метров.

Также, необходимо учитывать еще один крайне важный момент. Выгребные ямы категорически запрещается возводить вдоль течения грунтовых вод, так как в данном случае они могут загрязниться.

Расчет размеров

Первое значение, которое необходимо вычислить перед постройкой выгребной ямы – это ее объем, так как от него будет зависеть эффективность всей канализационной системы и частота, с которой потребуется очищать сток. Данное значение может быть высчитано, исходя из количества человек, живущих на участке. К примеру, в частном доме проживает всего 4 человека, 3 из которых взрослые, а последний ребенок.

Как правило, один взрослый человек производит не менее 0.5 кубического метра отходов, а для ребенка данное значение уменьшается ровно в половину – 0.25. В случае подсоединения к стоку в выгребную яму потребляющих воду устройств, то они также учитывается. В данном примере они не задействованы.

В итоге, получается 1.75 м3 отходов, направляющихся в выгребную яму (0.5+0.5+0.5+0.25). Полученное число всегда должно округляться в большую сторону, что поможет избежать переполнения резервуаров со стоками. В данном примере число будет равно 2 кубическим метрам.

Общий объем резервуара выгребной ямы должен превышать в 3 раза объем сточных отходов. То есть, 3*2=6 м3. Это оптимальный объем резервуара выгребной ямы для семьи из 3 взрослых и 1 ребенка.

Для возведения аналогичной конструкции для дачного участка, необходимо использовать иную схему строительства. Для такового случая можно взять за оптимальное значение за 1-2 кубических метра, так как на подобные участки приезжают не так часто и не очень большими группами людей. Но, в случае присутствия иных обстоятельств, можно увеличить объем резервуара для дачного участка.

Имея необходимый объем резервуара, потребуется определить его конструктивные размеры. Глубина конструкции определяется путем определения уровня залегания грунтовых вод и особенностей дальнейшего обслуживания выгребной ямы. Чтобы периодически очищать резервуар от накопившейся жидкости и твердых наростов на стенках и дне, потребуется воспользоваться услугами ассенизаторов.

Шланг ассенизаторской машины редко превышает длину в 3 метра, поэтому не стоит делать глубину резервуара, превышающую данное значение. В ином случае, это может сказаться на качестве очистки выгребной ямы. Наиболее популярными глубинами выгребных ям являются 2.5 и 2.7 м. Максимальная глубина в 3 м. применяется крайне нечасто, но эту глубину можно компенсировать при помощи песчано-щебневой подушки. Наиболее это актуально это для негерметичного стока.

Также, стоит помнить о том, что при залегании подземных грунтовых вод выше 2 метров, то смысла обустройства выгребной ямы нет, так как это может привести к заполнению резервуара грунтовыми водами. Это будет означать падение эффективности всей канализации.

В таком случае, наиболее подходящими вариантами будут септики или бочки необходимого размера, но при этом потребуется защитить их кожухом из раствора цемента или металла.

Правила выбора места и объема

Объем выгребной ямы должен по санитарным нормам быть не менее, чем трехдневная норма потребления воды

Расчетным числом принято считать значение 200 литров в сутки на человека, однако, важно знать, что эта цифра актуальна для постоянного проживания. При периодическом посещении дачи она меньше, да и вода расходуется не ежедневно

В доме с постоянным проживанием для семьи из 3 человек нужна яма не менее 1 куба. Иногда удобнее использовать две небольшие, чем одну вместительную яму. Схема выгребной ямы в частном доме должна учитывать необходимые расстояния от значимых объектов – не менее 30 м от места забора питьевой воды, не менее 3 м от огородных и садовых растений и 5 м от дороги. При этом накопительные модели следует располагать так, чтобы ассенизаторская машина могла легко к ней подъехать.

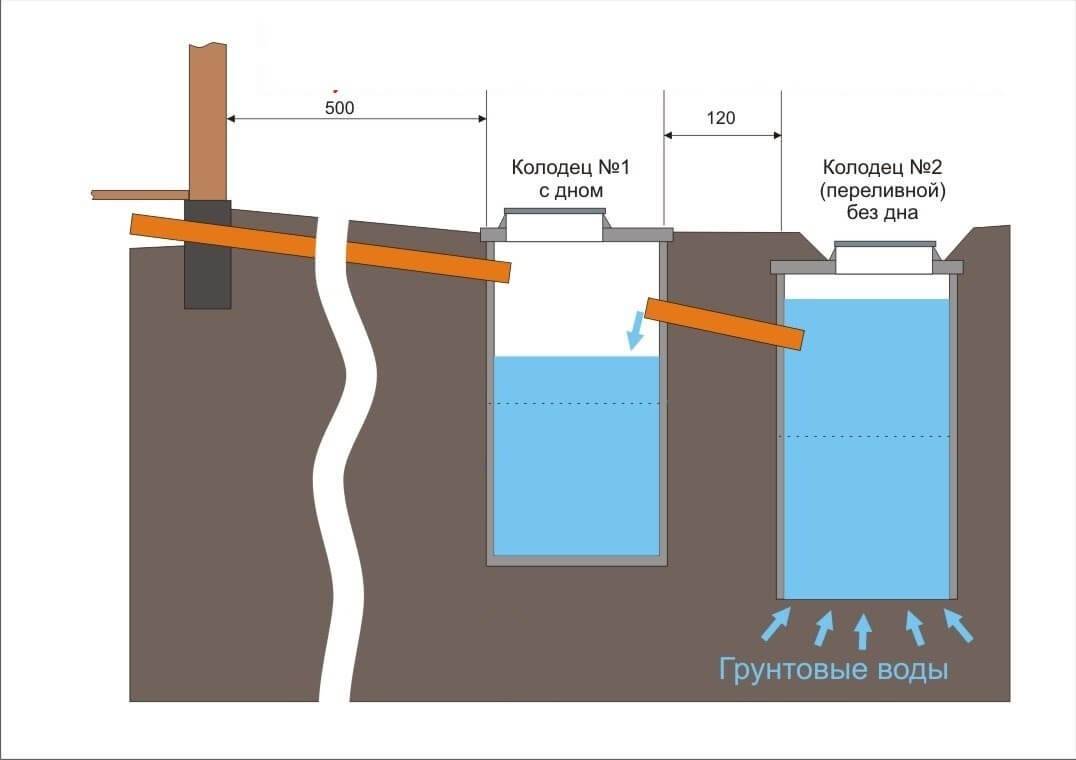

Схема расположения выгребной ямы

Какие материалы используются?

Для обустройства ямы с отходами применяются различные материалы:

• Кирпич, бетонные блоки и камень. Выгребная яма из кирпича своими руками строится относительно редко. Это связано с тем, что сама по себе укладка кирпича – очень длительный и трудоёмкий процесс. Да и не каждый человек обладает хотя бы минимальными навыками каменщика.
• Железобетонные кольца. Достаточно распространённый вариант строительства.
• Бочки из металла, пластика. С одной стороны, они легко и быстро устанавливаются, но с другой – имеют относительно небольшой объём порядка 200 литров. Для 1-2 человек его может и хватит, для большой семьи уже маловато. Пластиковый вариант востребован больше, потому что он не боится ржавчины.

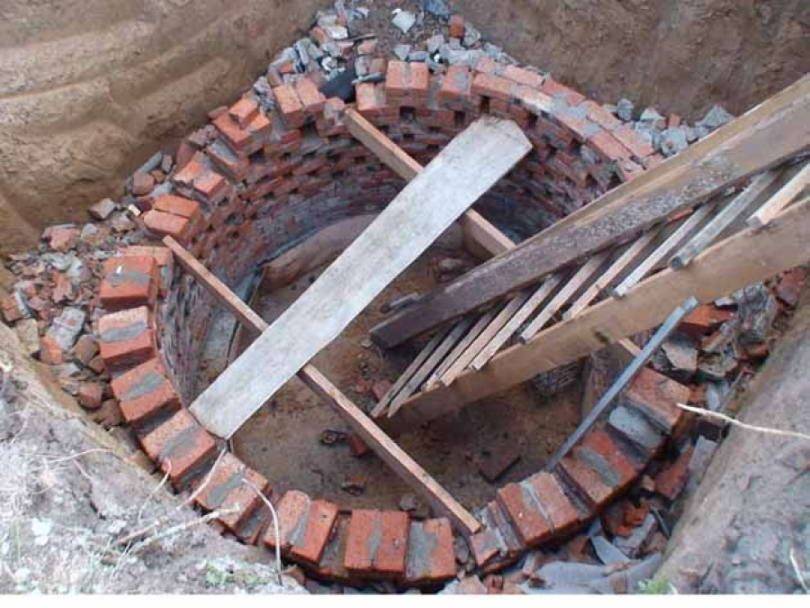

Яма выложенная кирпичом

Яма из бетонных колец – подробная схема, устройство

Преимущества выгребных ям из бетонных колец очевидны:

1. Долговечность. Конструкция может простоять до 100 лет.
2. Устойчивость. Под воздействием процессов брожения и гниения бетон не разрушается.
3. Простота установки. Существенно сокращает временные затраты.
4. Эффективность. Загрязнения никогда не попадут в находящуюся по соседству почву и грунтовые воды.

Благодаря тому, что бетонные кольца так популярны и обладают множеством полезных качеств, мы рассмотрим их применение в обустройстве канализации. Внутри бетона находится армированная сетка, повышающая прочность конструкции. Вода сквозь бетон никогда не проникнет – разве что в районе стыка бетонных колец. Эти места рекомендуется обработать цементом с водоотталкивающими свойствами.

• Перед установкой колец дно ямы засыпается щебнем и песком. Затем устанавливается каркас из арматуры, выполняется заливка бетона минимум на 20 см. Это необходимо, чтобы исключить попадание нечистот в грунтовые воды.
• Процесс можно ускорить, купив готовое днище. Обычно они продаются на тех же заводах, что и бетонные кольца. Стоимость вырастет, зато время существенно сократится.
• Кольца опускаются с помощью крана из-за непомерного веса изделий. Как только первое кольцо было опущено в яму, нужно тут же сделать герметизацию на стыке с дном. Например, с помощью жидкого стекла, небольшое количество которого добавляется в цементный раствор. Не поленитесь обработать швы внутри и снаружи. Это укрепит вашу уверенность в том, что стоки не окажутся за пределами бетонного кольца.
• После опускания второго элемента стыки обрабатываются таким же образом. На завершающем этапе вы устанавливаете крышку, оснащённую люком, металлическими крючками и вентиляционными отверстиями.

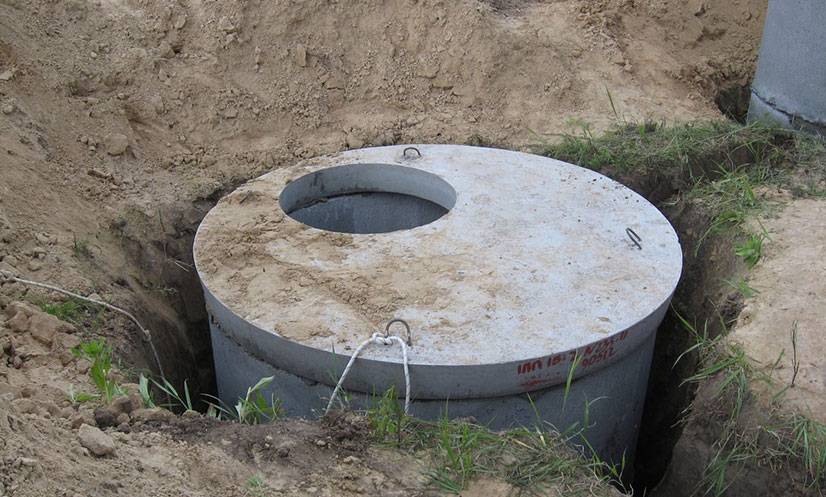

Яма из бетонных колец

Герметичная яма – подробная схема, устройство

• Небольшой вес.
• Простой монтаж.
• 100% герметичность.

Широкий ассортимент пластиковых емкостей для канализации. Их можно приобрести в строительном магазине

Выгребная яма из пластика требует минимальных трудовых затрат. Достаточно вырыть яму нужной формы и объёма, а затем поместить в неё бак. Бетонная подушка засыпается песком, пластиковая ёмкость опускается в ямы. После подсоединения сточных труб яма засыпается смесью бетона и песка в соотношении 1:5, а затем обычной почвой. Она полностью готова к эксплуатации.

Слой дёрна, который был снят с земли в процессе подготовки к работе, не выбрасывают, а снова укладывают на место. Через какое-то время он быстро зарастёт, и следы проведения каких-то действий останутся почти незаметными.

Резиновые покрышки для выгребной ямы – дешево и сердито

Выгребная яма из покрышек – достойная альтернатива первым двум вариантам, описанным выше. Практически в каждом хозяйстве есть ненужные покрышки, которые давно отжили своё. Не спешите их выбрасывать – вы можете соорудить великолепную выгребную яму.

Резиновые колеса используются как основа. Вы укладываете их по такому же принципу, как бетонные кольца. Для фиксации используются хомуты, а для герметизации – специальный водостойкий клей. Легкость, быстрый монтаж, невысокая стоимость (а иногда вообще бесплатно) – именно такими «козырями» обладает выгребная яма из покрышек. Единственный недостаток заключается в том, что дно в такой яме в большинстве случаев не делается. Следовательно, грунтовые воды все-таки подвержены риску загрязнения.

Яма из покрышек б/у

Выгребная яма

От питьевых колодцев до ямы должно выдерживаться расстояние, которое при разном типе грунта будет не одинаковым: на песках — не ближе 50 метров, на суглинках — не ближе 30-ти метров, на глине — не ближе 20-ти метров.

Порядок строительства бетонной выгребной ямы с естественным фильтром:

Определяют объем ямы и ее размеры. Вырывают котлован нужных размеров. Монтируют опалубку по периметру котлована и заливают раствором бетона. Стены с снаружи промазывают битумом. На дно насыпают слой щебенки, кирпича битого, гравия. На стены образовавшейся коробки укладывают гидроизоляцию из рубероида, плиту перекрытия с люком и отверстием под ввод канализационной трубы. Плиту перекрытия можно изготовить из бетона. Укладывают и подключают трубы канализации.

Вариантов конструкционных решений для выбора выгребной ямы на даче существует достаточно много. Останавливаясь на конкретном решении, исходят из финансовых возможностей и условий участка. Если позволяют средства, можно приобрести готовый комплект оборудования для устройства канализационной ямы.

Простые и бюджетные варианты

Когда дачей не пользуются для постоянного проживания, на участке достаточно организовать небольшую локальную канализацию. Минимальные траты вам гарантированы, если вы решили взяться за работу самостоятельно. Используйте недорогие стройматериалы или изделия б/у. Например: можно взять пластиковый еврокуб или металлическую емкость из-под краски. Самостоятельная копка канализаций предполагает использование лопаты и тачки, чтобы вывозить землю.

Перед началом строительных работ рассчитайте объем выгребной ямы и отметьте месть ее расположения согласно специальным нормативным документам СНиП.

Как осуществлять очистку накопителя

Выгребные ямы требуется регулярно очищать. Правильно сделанный септик наполняется отходами медленнее, но все же наступает момент, когда приходится вызывать ассенизационную бригаду. Такая схема будет намного проще и удобнее, чем самостоятельное выполнение очистки, как стараются сделать многие частники.

Откачивание не решает проблему полностью, поскольку ассенизаторы способны удалять в основном жидкие отходы. При этом весь осадок остается на дне. Стоит дополнительно использовать специальные химические препараты, которые можно без проблем найти в продаже.

Очень эффективны биоактиваторы — в их составе функционирующие бактерии, которые способны заметно ускорить процесс разложения органических отходов. Они уменьшают их объем и помогают избавиться от запаха. Работа их начинается спустя пару часов после того, как средство попало в яму.

Но такие препараты способны работать только при плюсовой температуре. Существует химия и для зимнего периода, но следует внимательнее подходить к ее выбору — многие средства представляют определенную опасность. Оптимальнее всего нитратные окислители. Если есть возможность, лучше дождаться тепла и использовать относительно безопасные средства.

Очистка выгребной ямы

Следует знать, что работа ассенизаторов не гарантирует полной очистки резервуара. Откачать возможно только жидкость, в то время как на дне будет оставаться и накапливаться осадок. Говоря о том, как почистить выгребную яму в частном доме, надо отметить, что оптимизировать очистку можно путем применения специальных препаратов.

• Биоактивные комплексы, представляющие собой колонии бактерий, работают эффективно, устраняют запах и являются экологически безопасными. Однако при температуре ниже +4° C микроорганизмы погибают, поэтому использовать такие средства зимой невозможно.
• Среди химических препаратов предпочтительными являются нитратные окислители, не токсичные и не представляющие опасности для людей, домашних животных и растений. Их обычно применяют в холодное время года.

Правильное обустройство выгребной ямы в частном доме позволит безопасно утилизировать стоки с минимальными усилиями и без значительных расходов. При этом емкость не будет источником неприятного запаха.

Нормы СНиП при проектировании

Первый нормативный документ, регламентирующий обустройство выгребной ямы – это СанПиН 42-128-4690-8.

Также следует обращать внимание и на нормы, прописанные в СНиП 30-02-97. Они предусматривают следующие правила обустройства сливной ямы:. Они предусматривают следующие правила обустройства сливной ямы:

Они предусматривают следующие правила обустройства сливной ямы:

Нормы СанПиН 42-128-4690-8

• накопитель бытовых стоков должен быть размещен на территории, непосредственно прилегающей к частному дому;
• расстояние от выгребной ямы до водопровода должно составлять минимум 10 метров. Меньшее расстояние к центральному водопроводу не будет утверждено в СЭС. Также нельзя располагать яму ближе, чем в 20 метрах от скважины или колодца. Это расстояние между скважиной и выгребной ямой должно соблюдаться обязательно;
• размещать накопительное или очистительное сооружение не ближе 10 метров к своему жилому дому и жилым домам, располагающимся на соседней территории. Но, здесь показатель не однозначный. Если говорить про нормы размещения выгребных ям на участке, то в некоторых их редакциях отмечено, что размещать их можно на удаленности 5 метров от дома;
• расстояние от системы до ограждения, разграничивающего два земельных участка, не должно быть меньше 2 метров;
• глубина выгребной ямы по СНиП не может превышать 3 метра. При этом между дном и уровнем грунтовых вод должно оставаться расстояние в 1 метр.

Расстояние нормы СанПиН 42-128-4690-8

Также предусматриваются дополнительные моменты, которые обязательно нужно соблюдать при строительстве и даже эксплуатации выгребной ямы:

Требования к сливной яме

• сооружение должно иметь герметичный выгреб и наземную часть. Последняя должна быть плотно закрыта крышкой;
• запрещено допускать наполнение ямы выше, чем на 35 см от верхнего края ее подземной части;
• выгреб обязательно нужно очищать по мере его наполнения. Максимальная периодичность очистки – раз в полгода;
• обязательно проводить дезинфекцию выгреба.

Дезинфектор для выгребной ямы

Дополнительно нормы расположения выгребной ямы на участке прописаны в следующих документах:

Нормы проектирования сливной ямы СНиП

Следует отметить, что во всех перечисленных нормативных актах и санитарных нормах требования к выгребным ямам одинаковые.

Именно поэтому вам не придется изучать большие объемы информации для того, чтобы получить соответствующее разрешение на реализацию подготовленного проекта.
