Соединение труб – все этапы работы паяльником
Соединение труб осуществляют при помощи пайки, для чего необходимо наличие специального нагревательного прибора. Его устройство простое, поэтому пользоваться им несложно. Освоить его способен даже начинающий сантехник. Последовательность работ такая:
- Подготавливают детали, из которых будет собираться водопровод. На стене размечают направление, места крепления запорной арматуры.
- Проверив правильность нанесенной разводки, устанавливают клипсы. При помощи ножниц, нарезают заготовки требуемой длины.
- Перед началом пайки подбирают необходимые насадки. В комплекте имеется несколько таких элементов, отличающихся диаметром рабочей поверхности.
- Выбранные детали устанавливают в специальное место на корпусе паяльника. Регулятором температуры задаются необходимые показатели. Для полипропилена рекомендуемые значения составляют 250-270º.
- Дождавшись, когда насадки прогреются, на каждую из них надевают соответствующие фитинг с трубой и осуществляют сварку, выдерживая 5-10 секунд. Но чем массивнее элементы, тем больше времени требуется для их прогрева.
- После чего детали снимают и, плотно прижимая, вдавливают друг в друга до упора. Вращать или прокручивать их нельзя!
- Выждав, когда пластик остынет (примерно полминуты), убирают руки.
- Затвердевший полипропилен создает прочное монолитное соединение. Признаком качества которого является наличие равномерного бортика по всей окружности стыка. С внутренней стороны он тоже есть, но его не заметно.
Одним из важных показателей надежной сварки является качество насадок, это связано с наличием тефлонового антипригарного покрытия. Если защитный слой укрывает не все металлические поверхности, то произойдет налипание пластика. Деталь будет несложно снять, но качество соединения получится хуже, и появится течь.

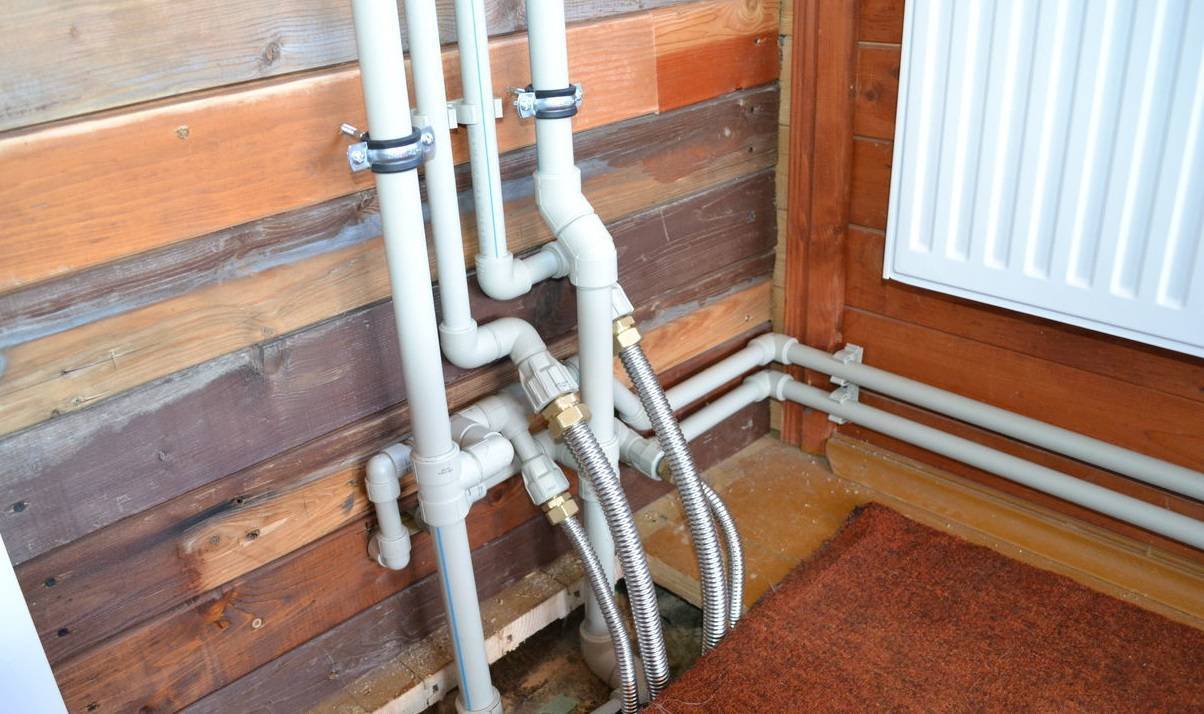

Как правильно крепить трубопровод
На следующем этапе производится нарезка фрагментов и их соединение на рабочей поверхности. Готовая конструкция устанавливается в выбранном месте.
Для прокладывания хорошей разводки недостаточно соединить трубы друг с другом — важно грамотно реализовать их монтаж и подключение. В таком случае трубопровод не будет провисать на стене или деформироваться под воздействием горячей жидкости
Фиксация конструкций осуществляется с помощью специальных клипсов. Эти крепежи бывают одинарными, наборными и с зажимом или выполненными в виде хомутов. Последняя разновидность представлена в широком разнообразии — из-за этого лучше совершать окончательное решение в торговой точке. Клипсы предназначаются для свободного хода изделий вдоль оси, а хомуты — для прочного крепления конструкций в выбранном положении.
Под воздействием высоких температур длина труб меняется на 10-15 мм/1м. Если применяется жесткое крепление, в точке пайки может произойти повреждение соединения. Чтобы уменьшить напряжение, понадобится задействовать следующие компенсаторы:
- Z-образные модели.
- Кольцевые.
- В форме буквы Г.
- П-образные.
После завершающего этапа остается проверить работоспособность системы.
О материале полипропилен
Производство полипропиленовых труб значительно возросло в последние годы и обогнало такие виды материалов, как поливинилхлорид и полиэтилен. Этот современный материал является синтезированным полимером из класса полиолефинов. Полипропилен создается в результате полимеризации под действием катализаторов, на выходе получают жесткий материал, который не пропускает влагу и электричество.
Полипропилен не реагирует на действие кислот, щелочей и солей, его можно растворить при очень высоких температурах только в эфире или бензоле.
Трубы из этого материала нашли применение не только для водопровода, из них делают теплые полы и отопление, так как они способны выдержать поток горячей воды до 95º. Более того, из них выполняют каркас легкой и прочной мебели для дачи и садовых участков. У нас в стране вода в централизованном водопроводе имеет средние температурные показатели, что позволяет оценить максимальный срок службы такой системы в 55–65 лет.
Важно, что современные потребители желают получить высокое качество труб по минимальным ценам. Такое стало возможным, благодаря появлению на сантехническом рынке этого чудесного полипропилена
Из полипропилена прокладывают водопроводы в собственных домах, общественных офисах, его смело можно заделывать в стену и не бояться порчи. Специальные фитинги позволяют создать единую систему без протечек. Во внутреннем пространстве трубы, благодаря исключительным свойствам полипропиленового материала, никогда не смогут образоваться заторы и наслоения солей. Это позволит долгие годы иметь хороший напор воды.
Планирование системы
Разрабатывая проект отопительной системы дачи или дома, учитывают площадь жилых помещений и степень утепления стен. На один квадратный метр стандартная норма тепла – 41 ккал. В технической характеристике батареи указывается тепловая мощность одной секции. Исходя из этих данных, просчитывают количество секций радиаторов.
В дополнительные расчеты включают:
- Длину разводки труб полипропиленом;
- Количество поворотов и переходников;
- Наличие терморегуляторов и байпасов;
- Установку вертикальных и горизонтальных конструкций;
- Схему подключения к котельной (снизу, сбоку, двухтрубный или однотрубный вариант.
Важно! Игнорирование расчетов на начальном этапе может увеличить стоимость проекта в будущем. Лишние секции радиаторов будут создавать дискомфорт в квартире, а недостаточное их число – плохой обогрев
Особенности сортимента полипропиленовых труб
Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.
Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.
Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы. В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:
- РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
- РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
- PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
- PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.
Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.
Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:
- PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей t? не более +20? С.
- PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60? С. Выпускается редко, к тому же ограниченными партиями.
- PN20. Трубы, обеспечивающие нормальную транспортировку жидкости t? +80?С. По аналогии с предыдущим видом относится к числу универсальных.
- PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95?С.
Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.
Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.
Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах
Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода. Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.
Какие потребуются инструменты и расходники?
1.Основной агрегат – это паяльник, который на сленге именуют «утюгом». Принципиально устроен он довольно просто: внутри рабочей части есть нагревательный элемент, который сообщает насадкам необходимую для расплавления температуру (как правило, это 260 градусов).
Этот инструмент стоит довольно дорого (100-500 у.е.). Для разовых работ, пожалуй, нет смысла его приобретать, тем более что паяльник легко можно взять напрокат – многие фирмы, торгующие трубами и фитингами, предоставят вам его (ещё и с другими необходимыми мелочами) всего за 100-200 рублей в сутки.
Как правило, в прокат, предоставляют именно такой набор. Здесь уже есть практически все необходимое для монтажа водопровода своими руками, но возможны варианты.
2. Тефлоновые насадки нужны, чтобы разогревать свариваемые детали. Они разнятся по диаметру труб и соответствующих фитингов (16, 20, 25, 32 мм и т.д.)
Обратите внимание, они не всегда идут в комплекте с паяльником
3. Ножницы (резак) для резки полипропиленовых труб.
4. Для разметки и позиционирования — рулетка, угольник, уровень, карандаш/маркер. 5. Газовый/разводной ключ. 6. Жидкость для обезжиривания. 7. Ветошь. 8. Шабер для зачистки армированных фольгой труб (они применяются для монтажа отопления и тёплых полов). 9. Уплотнительные материалы для резьбы (лента «фум», сантехнический лён и подобные).
10. Перчатки.
Как соединить полипропиленовые трубы?
Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.
Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.
После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.
Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.
Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов
Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.
Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.
Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.
После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.
В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.
Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.
Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой
Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.
Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.
Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.
Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.
Полипропиленовые трубы (ППР)
Два фильтра для очистки. Самопромывающийся и полипропиленовая нить
Сегодня выбор материалов велик и наибольшее преимущество получают полипропиленовые трубы.
Среди преимуществ:
- Удобство монтажа данного вида пластиковых труб. Такие трубы монтируются при помощи сварки, следовательно, срок монтажа значительно сокращается по сравнению с остальными трубами.
- ППР трубы являются более легкими, и соответственно доставка на объект происходит с меньшими затратами.
- Большой срок службы
- Разнообразное количество фитингов (обычные полипропиленовые фитинги, муфты, тройники, а также комбинированные, если необходимо перейти с металлической на полипропиленовую трубу)
- Выбор различной арматуры: шаровые краны, обратные клапаны, фильтры. Диаметры начинаются от 16 до 110, поэтому можно произвести замену любого вида трубы
Характеристика
Основной характеристикой является такой показатель, как стандартное размерное соотношение (СДР). Эта надпись маркируется на каждой трубе любого производителя. Благодаря СДР, определяется показатель прочности трубы и места, куда ее можно поставить.
Армирование стекловолокном
Процесс происходит с помощью стекловолокна либо алюминия. Производится оно для того, чтобы уменьшить линейное расширение трубы.
При армировании стекловолокном мы можем использовать трубу для разных систем отопления. Алюминиевая фольга предназначена только для высокотемпературного отопления. В последнем случае при монтаже следует проводить зачистку и торцевание.
Главным преимуществом, например, перед стальной трубой является шероховатость. Она значительно ниже, чем у стальной трубы, поэтому при замене старых трубопроводов можно смело принимать типоразмер трубы на порядок меньше, чем для стальной.
Также не стоит забывать, что полипропиленовые трубы маркируются по наружному диаметру (различные виды труб имеют различную толщину стенки), поэтому при выборе толщины стенки надо понимать для какой системы мы выбираем трубу.
Срок службы определяется двумя параметрами:
- Температура теплоносителя
- Давление теплоносителя
По ГОСТ труба при 20 градусов и давлении 1МПа должна служить 50 лет, но существует разные типы полипропиленовых труб, и каждая имеет свое предназначение. Например, труба для холодной воды (ПМ10) будет служить долго если не превышать эти регламентированные параметры. Трубы для горячей воды имеют другую установку и требования.
При замерзании теплоносителя ППР трубы и фитинги не разрушаются, то есть допускается кратковременная заморозка системы. При замерзании будет увеличиваться в диаметре, а когда температура повысится, вернется на исходное место.
При самостоятельном монтаже пластиковых труб ППР трубами необходимо использовать:
- Паяльник
- Специальные ножницы
- Шейвер
- Калибратор и фаскосниматель
- Насадки
- Ключ для вращения деталей
ППР трубы монтируются путем сварки при помощи паяльника, поэтому приступая к работе, обязательно используйте перчатки. Также стоит помнить, что полипропиленовые трубы не гнутся, поэтому для соединения труб в угловых участках следует использовать фитинги. Разрезать трубу следует специальными ножницами.
Установите насадку на паяльник. С помощью шестигранника можно фиксировать ее размер в зависимости от диаметра самой трубы. Очистите края от пыли. Попавшая пыль может привести к течи через некоторое время. Далее насаживаем трубу и отсчитываем 5 секунд
Пропаиваться должен только верх трубы, обратите на это внимание. После пайки обязательно подержите соединение
В случае штабированных труб используйте шейвер, для снятия фольгированного слоя. Технология работы точно такая же. Недолгий и простой монтаж.
Прикрепление можно производить при помощи клипсов или хомутов.
Как спаять отопительную систему
Огромное преимущество полипропиленовых труб — лёгкость и технологичность стыковки. Соединение получается равномерным и монолитным. Каждый вид труб соединяется по собственной технологии.
Торцевое соединение
Применяется для магистральных труб большого диаметра. Спаиваются при помощи нагретого воздуха и присадочного прутка. Процесс напоминает сварку металла электродом.
Неответственный стык можно получить и при небольших диаметрах, разогрев торцы до 270 °C и состыковав трубы. Этот метод не применяется, так как стык получается слабым, пористым, возможны утечки.
Электромуфтовое соединение
Применяется для высококачественного соединения трубопроводов высокого давления. Торцы соединений зачищаются, сжимаются обсадными хомутами. На стык устанавливается муфта с уже запаянными в ней электронагревателями. Хомуты ослабляются, надевается фиксирующая и центрующая струбцина. К контактам муфты подсоединяется постоянный электрический ток. Напряжение, сила тока и время нагрева указываются на муфте. После нагрева стык остывает, после чего он готов к использованию.
Раструбная пайка
Применяется при небольших диаметрах — до 62 мм. Для соединения потребуются фасонные элементы заводского изготовления: переходники, тройники, муфты, краны, фитинги, повороты.
Для пайки потребуется: паяльник с тефлоновыми насадками, ножницы-труборез, чистая ветошь, обезжириватель, линейка и карандаш.
Соединяемые трубы торцуем в необходимый размер при помощи пружинных ножниц. При замере оставляется запас 8-10 мм для стыка.
Фото 1. Процесс раструбной пайки полипропиленовых труб. Для этого применяется специальный паяльник.
Обезжириваем и очищаем торцы и посадочные места в фитинге. Грязь, жир и вода препятствуют сварке полипропилена, герметичного надёжного стыка не получится.
Отмечаем на торце трубы глубину посадочного места в фитинге. Несколько миллиметров оставляем для излишков пластика.
Если сваривается труба, армированная алюминиевой фольгой, применяем специальную «точилку», она равномерно срежет армирование, и стык получится надёжным.
Нагреваем паяльник до температуры 260—280 °C. Насаживаем трубу и муфту не тефлоновые наконечники, держим 5—7 секунд. После нагрева соединяем стык, фиксируем на 10—15 секунд.
Сваривание полипропилена в монолит происходит во время нагревания. Поэтому корректировать положение, закручивать или дожимать не стоит — стык получится некачественным.
При перегреве внутри фитинга остатки пластика могут заузить или даже перекрыть фитинг.
Для излишков пластика в посадочном гнезде оставляется место 2—3 мм.
Поэтому этап разметки также важен.
Остывший стык можно сразу использовать.
Соединение набирает прочность при остывании.
Особенности армированных труб
Армированные материалы отличаются от обычных тем, что между слоями трубы или с внешней стороны есть дополнительный слой стекловолокна или алюминиевой фольги. Армирование увеличивает прочность и устойчивость их к повышенному давлению, но уменьшает эластичность и коэффициент теплового расширения. Водопровод из полипропилена армированного подвержен размерзанию. Трубы, армированные стекловолокном, не расслаиваются со временем в отличие от армированных фольгой аналогов.
Что необходимо для самостоятельного монтажа водопровода?
Прежде чем приступить к работе, следует составить план- схему монтажа со всеми размерами. Его можно нарисовать на обычном листке бумаги. В плане наметить места подсоединения сантехнического оборудования, кранов. Следует предусмотреть резервные отводы на случай, если понадобится подключить дополнительное оборудование. Тщательно составленный план поможет рассчитать необходимое количество материалов, приобрести нужные краны и соединения. На входе в водопроводную систему обязательно нужно поставить надежный запорный кран, который будет перекрывать воду в случае необходимости. На входе также устанавливают водосчетчики.
Перед монтажом имеет смысл план-схему при помощи карандаша и рулетки схематически изобразить на стенах, где планируется монтаж.
Приобрести все необходимые материалы для монтажа водопровода в соответствии с составленным планом.
Подготовить все инструменты.
Для работы понадобятся следующие инструменты:
ножницы для резки труб или ножовка по металлу,
паяльник для полипропилена с набором насадок,
зачистка (шейвер) для армированных фольгой труб,
острый нож,
рулетка и карандаш,
термозащитные перчатки (прилагаются к паяльнику).
Какой полипропилен лучше для водопровода
Он производится при крекинге нефти или газа. При большом давлении с внесением катализатора происходит полимеризация сырья и преобразование его в полипропилен (ПП).
Из этого пластика изготавливаются трубы. Для систем водоснабжения предназначены два типа такой продукции:
- Однослойные трубы используются для подачи холодной воды.
- Многослойные изделия применяются для горячего водоснабжения и монтажа отопления. Состоят такие трубы из двух слоев полипропилена, разделяет их армирующий материал — алюминий либо стеклянное волокно.
Исходя из его предназначения, полипропилен для труб маркируется так:
- РР/Н. Это продукция для холодного водоснабжения и сетей вентиляции.
- РР/В. Пластик, обладающий повышенной ударной устойчивостью. С его помощью подается холодная вода и обустраивается напольное отопление.
- PP/R. Такое сырье универсально и может использоваться для любого водопровода.
- PP/S. Этот термостойкий пластик применяется для доставки горючих и химически активных веществ.
Трубы из пластика
Классификацию труб из полипропиленового пластика регламентирует ГОСТ №52134/2003. Согласно этому стандарту, продукция маркируется так:
- PN-10 — это трубы под холодную жидкость, имеющую температуру не больше +20˚, выдерживают рабочее давление не более 1 мПа;
- PN-16 — универсальная продукция для горячего (нагрев жидкости должен составлять не более +60˚) и холодного водоснабжения;
- PN-20 — такие универсальные трубы доставляют воду при ее температуре до +80˚ и давлении не больше 2 мПа;
- PN-25 — армированная продукция, стойкая к большому давлению (до 2,5 мПа) и высокой температуре воды (до +95˚).
Маркироваться сечение продукции может в дюймах либо миллиметрах. Наружный диаметр труб колеблется от 16 мм до 500. Их длина составляет 2-5 м. Эта протяженность идеальная для обустройства внутреннего водопровода.
Для чего нужна теплоизоляция
Изоляция труб – необходимое условие их исправной эксплуатации. Если по какой-то причине вам не удалось установить трубопровод на глубине 1,4-1,6 метра, то теплоизоляция позволит защитить фасонные изделия от низкотемпературных повреждений.
В качестве теплоизоляции труб используется минеральная вата в рулонах, а также специальные чехлы из вспененного полистирола, пенопласта и каучука, которые надеваются поверх труб перед сваркой. Изоляционные материалы могут также поставляются в виде т.н. скорлупы, состоящей из двух половин окружности. При установке такой изоляции она фиксируется специальным скотчем.
