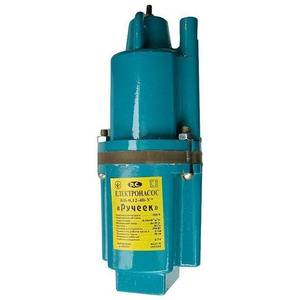

Обзор водяного насоса “Ручеек”: устройство, правила подключения и эксплуатации

Подключение и правила эксплуатации

Перед тем, как устанавливать насос “Ручеек” в колодце или скважине, следует выполнить ряд подготовительных мероприятий. Для начала точно определяют, на какой именно глубине будет подвешен насос. Следует запастись шнуром или веревкой подходящей длины и предусмотреть место фиксации троса во время работы насоса.

Каждый насос «Ручеек» комплектуется техническим паспортом. Перед началом установки прибора рекомендации производителя следует тщательно изучить и применить

Шнур должен быть достаточно прочным, чтобы выдержать нагрузку, в пять раз превышающую вес подвешенного оборудования. В случае с “Ручейком” речь идет примерно о двадцати килограммах.

Не стоит пренебрегать этим моментом, потому что упавший в скважину насос может стать настоящей катастрофой. Да и из колодца доставать сорвавшуюся технику – не самое большое удовольствие.

Чтобы частично погасить вибрацию, насос прикрепляют к шнуру на подвеске из прочной и эластичной резины, куском которой также необходимо запастись заранее.

Для подвешивания насоса “Ручеек” следует использовать прочный капроновый шнур, выдерживающий пятикратную нагрузку. Если длины комплектного шнура не хватает, нужно приобрести новый, наращивание шнура недопустимо

Еще один необходимый элемент – шланг, по которому вода будет поступать наверх. Его длина должна соответствовать глубине погружения насоса, а диаметр шланга должен подходить к патрубку насоса.

Впрочем, существуют переходники, позволяющие закрепить на патрубке шланг большего или меньшего диаметра. Конец шланга на патрубке или на переходнике следует зафиксировать хомутом, если иные способы крепления не предусмотрены.

Для этого нужно выполнить ряд простых шагов:

  1. Распаковать насос “Ручеек”, расправить электрокабель.
  2. Прикрепить к проушине на его корпусе капроновый шнур с резиновым переходником.
  3. Прикрепить к выходному патрубку насоса шланг или водоподающую трубу.
  4. На отверстие для забора воды надеть специальный защитный фильтр.
  5. Аккуратно и плавно опустить насос в колодец или скважину.
  6. Закрепить капроновый шнур.
  7. Подключить насос к электропитанию.
  8. Нажать кнопку включения и проверить работу прибора.

При покупке насоса “Ручеек” следует сразу же уточнить длину электрокабеля, которым укомплектовано изделие. Стандартная модель может быть укомплектована кабелем длиной 10, 15, 25 или 40 м, это отражается на стоимости устройства.

Если длины провода не хватает, проблему можно решить одним из двух способов.

Длина кабеля насоса “Ручеек” может составлять 10, 15, 25 или 40 метров. Лучше всего сразу же приобрести устройство с кабелем достаточной длины

Первый состоит в том, чтобы полностью заменить кабель насоса новым проводом подходящей длины. Чтобы выполнить эту операцию, насос придется разобрать, а затем собрать заново. Иногда проще кабель нарастить – присоединить к уже существующему проводу достаточно длинный кусок.

Место соединения кабелей следует тщательно заизолировать, а также защитить специальной термоусадочной муфтой. Полная замена кабеля более надежна, поскольку часть провода, погруженная в воду, остается целой.

Но наращивание кабеля – менее трудоемкая процедура. После того, как насос опущен в воду, следует осмотреть полученную систему и убедиться, что нагрузка приходится именно на капроновый шнур, а не на кабель или шланг.

Если принято решение нарастить электрический кабель насоса “Ручеек”, следует использовать специальную термоусадочную муфту, чтобы защитить место соединения

И кабель, и шланг должен свисать свободно, оставаясь в не натянутом состоянии. Однако нельзя допускать и чрезмерное провисание кабеля, поскольку в процессе опускания-поднимания насоса он может запутаться, а это создаст дополнительные проблемы.

На этой схеме наглядно представлен порядок установки насоса типа “Ручеек” в зависимости от модели, которая может быть с нижним или с верхним забором воды

После этого прибор следует отключить, чтобы он остыл. Производители также рекомендуют устраивать небольшие перерывы каждые два часа работы прибора. Такой щадящий режим эксплуатации положительно отразится на ресурсе работы прибора.

При подвешивании прибора следует помнить, что он должен располагаться примерно в 0,5-1 метре от песчаного дна, иначе его может просто затянуть в песок или слой ила.

Особенности откачки дренажных вод

Во время весеннего половодья достаточно часто возникают ситуации, связанные с затоплением подвалов, смотровых ям и других сооружений, находящихся ниже поверхности. Обычно такие грунтовые воды практически не имеют примесей, поэтому их откачка вибрационными насосами вполне возможна.

При необходимости работы с загрязненной водой необходимо применять дополнительный фильтр, который предотвратит возможные поломки насоса. Такой фильтр имеет форму колпака, надеваемого на приемную часть устройства, при этом монтаж необходимо выполнять после предварительного разогрева фильтра, это существенно упростит процесс установки.

Производительность и технические характеристики

Напорная характеристика насоса Ручеёк. (Для увеличения нажмите)

Вибронасос Ручеёк эффективен для бытового использования при перекачке чистой воды (примеси 100 г/м3) с температурой не более 350. </p>

Оригинальность и качество продукции подтверждается присутствием литого шильдика на корпусе с наименованием производителя, модели и основных характеристик из нижеперечисленных:

  • напряжение — 220 вольт;
  • частота переменного тока – 50 Гц;
  • ток не более – 3,5 А;
  • мощность номинальная – 225 Вт;
  • мax. глубина – 80 м;
  • мax. напор:
    • при 20 м. — 950 л/час;
    • при 30 м. — 720 л/час;
    • при 40 м. — 430 л/час.
  • габаритная высота – 300 мм;
  • габаритный диаметр – 99 мм;
  • вес без кабеля – 3,6 кг;
  • выходной штуцер под шланг — Ø3/4″.

Возможно, Вас также заинтересует статья о разновидностях насоса Малыш.

Статью о ремонте погружного насоса Малыш своими руками читайте здесь.

Подобные характеристики позволяют успешно осуществлять:

  • избирательную, в пределах технической характеристики, подачу воды в дом;
  • подмена, на время ремонта, основного насоса;
  • применение в источниках с небольшим дебетом;
  • восстановление, за счёт вибрации, лимитированной скважины;
  • откачка вод из залитых коммуникаций и строений;
  • заполнение отопительной системы в новостройке.

Замечание специалиста: не следует одновременно подключать к водоснабжению из-за возможной перегрузки: дом, баню, иные постройки, полив.

Устройство насоса Ручеек и принцип его действия

Практически по конструкции все модели не имеют отличий между собой и условно разделяются на вибрационные и вибрационно-погружаемые.

Их основные элементы:

  1. Якорь.
  2. Электромагнит, который состоит из 2 катушек и сердечника.

Технические характеристики

Кроме того, что у каждой модификации имеются свои технические характеристики насоса Ручеек, у них имеются и общие, к которым относятся:

  1. Мощность. Практически все устройства потребляют 300 Вт.
  2. Для бесперебойной работы требуется напряжение сети 220 V .
  3. Максимальный напор составляет до 60 м.
  4. Производительность. Может быть разной, это полностью находится в зависимости от глубины скважины или колодца. Например, для перекачки воды на высоту 1 м, насос может подать 1,5 куб/час. Если же забор воды производиться на высоту 40 м устройство сможет перекачать всего, лишь 0,43 куб/час (430 л.).

Единственное отличие от всего ряда у насоса марки Ручеек-1М. У него патрубок забора воды расположен внизу корпуса, а у всех остальных моделей он расположен сверху. Это в разы снижает возможность попадания в камеру перекачки крупных частиц, затянутых с водой из ила или песка. А так как корпус при работе находится постоянно в водной среде, полностью исключается перегрев двигателя.

Справка. Насосы, у которых водозабор производится через нижнюю часть корпуса, используются только для перекачки из чистых емкостей где полностью отсутствуют какие-либо отложения.

«Ручеёк» вибрационного типа

При включении устройства, электроток возбуждает электромагнит, который приводит в движение якорь с поршнем. Поршень, в свою очередь, вызывает колебательные движения мембраны. На этом и основана работа вибрационного насоса.

Важный момент – в конструкции «Ручейка» полностью отсутствуют вращающиеся механизмы, поэтому детали устройства не изнашиваются, кроме мембраны.

Также из-за отсутствия трения не появляются побочные продукты, которые часто образовываются при этом процессе (например, металлической пыли). Благодаря этому, рабочий механизм всегда остается чистым, что в итоге длительно не требуется ремонт и увеличивает срок их эксплуатации.

При этом устройство во время работы так же, благодаря отверстиям для забора воды, которые находятся на крышке корпуса, не нагревается и не всасывает в себя ил и различный мелкий мусор со дна колодца или скважины.

Устройство

Корпус насоса делится на две камеры. В одной камере находится приводной механизм помпы, в другой патрубки с входным и выходным клапанами, которые снабжены встроенными запорными клапанами (впускной и выпускной).

Камеры разделяются мембраной из толстой эластичной резины. Она крепится через резиновый амортизатор к штоку, который приводит ее к колебательным движениям.

В камере с приводным механизмом закреплена электромагнитная катушка, вызывающая колебательные движения якоря, который через прикрепленный к нему шток приводит в движение мембрану.

Для обеспечения свободного слива воды после выключения насоса, имеется дополнительный клапан. При работающем устройстве он под давлением жидкости перекрывает сливное отверстие. Как только помпа перестает работать, давление в рабочей камере падает и запорный клапан освобождает сливное отверстие, через которое остатки воды покидают рабочую часть устройства.

Погружные модели практически не отличаются от вибрационных и предназначаются для глубинных работ. Но их не рекомендуется использовать в открытом водоеме и в скважинах с водой, перенасыщенной солями.

Принцип работы

Работа насосного устройства «Ручеек» базируется на вибрации мембраны, за счет чего в проходной камере происходит постоянная смена давления, при котором образуется непрерывный поток воды. Все действия производятся таким образом:

  1. При подаче электрического тока вокруг обмотки катушки образуется магнитное поле, втягивающее в себя шток поршня.
  2. Мембрана, следуя за штоком, прогибается в сторону камеры, в которой расположен механизм насоса. Благодаря этому в камере забора воды создается разряженное пространство, которое заполняется водой через впускной клапан. Выпускной клапан в это время закрыт.
  3. Следующий такт, который наступает после перемены направления переменного тока, вокруг катушки исчезает магнитное поле, шток возвращается на исходную позицию. В это же время впускной клапан закрывается, а выпускной открывается, и вода выталкивается мембраной из заборной камеры в трубопровод.
  4. После этого следующим тактом весь процесс запускается снова и так продолжается до отключения устройства с частотой в ритме 100 тактов в секунду, что вызывает вибрацию оборудования.

Монтаж насосной станции

Многих владельцев интересует ответ на поставленный вопрос, и к их радости вполне утвердительно можно ответить – реализация этой идеи вполне реальна.

Для того, чтобы сделать полноценную насосную станцию из бытового насоса Малыш, нужно приготовить следующие необходимые комплектующие:

  • непосредственно сам насосный агрегат;
  • емкость для воды, иначе говоря, гидроаккумулятор;
  • обратный клапан;
  • реле давления.

Особенностью такой насосной станции будет то, что реле давления будет стабильно поддерживать уровень воды в баке, при этом, если количество воды уменьшается, он автоматически будет включать насос, а при наполнении – соответственно отключать.

Интересную статью о вибрационных насосах Водолей читайте здесь.

Таким образом, в этой статье мы подробно раскрыли все аспекты использования и применения насоса Малыш. Надеемся, что ознакомившись с информацией, ваш выбор остановиться только на этой модели насосного агрегата.

Смотрите видео, в котором пользователь делится опытом интересного усовершенствования системы подачи воды с помощью насоса Малыш:

Преимущества моделей с нижним водозабором

В скважинах и колодцах диаметром более 100 мм эффективнее устанавливать насос с глубинным забором воды. Однако существует высокая опасность всасывания мусора и мелких песчинок.

Допускается концентрация песка и мусора, не превышающая 0,01%. Для этого на всасывающее отверстие оборудования рекомендуется установить фильтр.

Эффективным исполнением служит фильтр серии ЭФВП-Ст-38-125. Если на участке преобладает загрязненная вода с илистыми или известковыми отложениями, лучше использовать модели с верхним водозабором, при этом не забывать применять фильтры. Это позволит насосу прослужить дольше.

Особенности насосного оборудования с глубинным забором воды:

  1. Устройство не препятствует всасыванию в аппарат частиц диаметром до 149 мкм и очень легко устанавливается.
  2. Насос удобен для водоснабжения больших загородных участков, так как эффективно перекачивает воду на расстояние 100-150 м.
  3. Нагревание жидкости должно быть до 35 ᵒС.
  4. При монтаже насос закрепляется в колодце на расстоянии не ниже 1 м от дна, что значительно уменьшит попадание мусора и увеличит срок эксплуатации прибора.
  5. В качестве защиты от ударов о стенки при вибрации рекомендуется установить на корпус широкое кольцо из толстой упругой резины.

При нестабильном электроснабжении приусадебного участка рекомендуется устанавливать автоматизированную систему, которая обезопасит систему от скачков напряжения, а также отключит насос, если вода в резервуаре понизится (это определяется фиксированием поплавковых систем). При поднятии жидкости на достаточный уровень силовой агрегат станции снова включается. Оборудование защиты питается тем же источником электроэнергии, что и сам насос.

1 Сфера применения

Технические характеристики вибрационного насоса Ручеек, Малыш и Водолей для добычи воды из скважины позволяют его применять для решения большинства бытовых задач — вроде откачки затопленного погреба или осушения канавы или бассейна.

Возможности вибрационного насоса Ручеек, Малыш или Водолей несколько ограниченны, потому одновременно стирать, принимать душ и мыть посуду все жильцы не смогут — на это попросту не хватит мощности устройств, которые принято считать «дачными».

Это связанно с тем, что погружной скважинный вибрационный глубинный насос Ручеек, Малыш или Водолей способен выдавать не более семи литров воды в минуту.

Однако если использовать вибрационный погружной скважинный насос Малыш, Ручеек или Водолей более локально, то его автоматика может обеспечить потребителя достаточным забором воды.

Характеристики забора воды насосов Ручеек, Малыш или Водолей напрямую зависят от показателя глубины используемого водного ресурса.

Чем выше это значение, тем лучше погружной вибрационный скважинный насос будет производить забор и перекачку воды. Стоит также отметить, что ремонт водяного насоса своими руками в большинстве случаев произвести можно достаточно легко.

Погружной вибрационный насос Водолей БЦПЭУ

Как и ремонт, установка насоса своими руками также не отличается большой степенью сложности. Настоятельно не рекомендуется производить подключение своими руками насоса с нижним забором одновременно к нескольким источникам потребления – автоматика агрегата может не выдержать, и нужно будет проводить срочный ремонт.

1.1 Обеспечение водоснабжения участка

Насосный вибрационный погружной агрегат с нижним забором воды, установленный на даче или огороде своими руками, может быть активно использован для водоснабжения.

Дело в том, что схема подключения агрегата, для обеспечения полива участка предельно проста. Вибрационный погружной насос с нижним забором оснащен на выходе специальным краном, служащим для подключения к системе шлангов.

Вибрационный погружной насос с нижним забором также оборудован выводом для поливочного шланга. Его автоматика вполне способна обеспечить все потребности, связанные с забором воды для полива приусадебного участка.

1.2 Применение в медленно наполняемых источниках

Представленный вибрационный насос активно применяется при создании колодцев или скважин. Дело в том, что после интенсивной эксплуатации скважины или колодца не всегда дается предсказать, как скоро восстановится уровень воды.

Бывает так, что вибрационный насос может производить закачку воды гораздо быстрее, чем она успевает восполняться. Обычно, стандартные агрегаты автоматически отключаются, когда вода в источнике заканчивается, и всю систему нужно перезапускать.

Однако, используя насос Ручеек, можно не беспокоится о таких последствиях даже при заборе из источников с низким и медленным уровнем восстановления.

Погружной вибрационный насос Водолей в комплектации

Это связанно с тем, что у представленного агрегата интенсивность забора значительно снижена, а работа – более стабильна. Кроме того, ремонт такого устройства можно всегда произвести самостоятельно и без особых затруднений.

1.3 Восстановление подвергшейся засору скважины

При непостоянном использовании многие скважины постепенно замываются. Это приводит к снижению уровня воды. Вибрационный насос поможет провести ремонт такой скважины.

Для того чтобы произвести ремонт такого рода, необходимо аккуратно опустить агрегат на близкое расстояние к фильтру и произвести его запуск.

Благодаря работе вибрирующего механизма из фильтра постепенно исчезнут твердые наслоения, что впоследствии приведет к корректной работе скважины.

Насос может помочь в том случае, когда в результате весенних паводков будет затоплен подвал на даче или смотровая яма в гараже. В большинстве случаев, дренажные воды достаточно чистые, потому трудностей с откачкой практически не возникает.

1.4 Заполнение новой системы отопления

Иногда, при строительстве частных домов, отопительная система строится раньше, чем производится подключение дома к централизованной магистрали.

В таких случаях трубы нужно чем-то заполнить. Из резервуара с водой отводится шланг, подключенный к насосу. Второй отвод соединяется со спускным краном радиаторных батарей. Кран открывается и производится запуск агрегата. Таким образом, происходит наполнение системы.

Погружной вибрационный насос Малыш в колодце

Как устроен и работает «Ручеек»

Работает насос за счет колебательных движений. Есть мембрана, которая засасывает во внутреннюю полость часть воды, после чего, посредством наружного штуцера, выталкивает ее через шланг, подсоединённый к насосу.

«Ручеек» относится к насосам погружного типа и весит 3-4 килограмма. За час работы может перекачать, в среднем, 450 л. воды. В конструкции есть следующие элементы:

  • металлический корпус;
  • резиновое кольцо поперек металлического корпуса.
  • сердечник;
  • катушка;
  • якорь;
  • шток;
  • амортизатор;
  • муфта;
  • упор;
  • корпус насоса;
  • клапан;
  • поршень;
  • диафрагма.

Вместе эти механизмы вызывают вибрацию и обеспечивают перекачку воды. Помимо этого, там могут быть датчики, защищающие от перегрева. Также рекомендуется обзавестись тросом и надежно закреплять насос. Оставлять его подвешенным на проводе никак нельзя, иначе есть риск повреждения в следствии многочисленных вибраций.

Основные характеристики

Рассмотрим характеристики насоса «Ручеек». Он обладает достаточно небольшим энергопотреблением — от 220 до 300 ватт.

При необходимости можно воспользоваться аккумулятором или небольшим генератором, хотя подпитка без проблем может происходить и от бытовой сети. При небольших погружениях забор воды, в среднем, составляет полтора кубометра в час. Среднее время работы – до 10-12 часов.

Конструкция верхнего забора воды охлаждает детали, обеспечивающие вибрацию, однако правилом все равно лучше не пренебрегать. Его соблюдение позволит поддерживать аппарат в надлежащем состоянии.

Комплектация

Для оборудования бесперебойной подачи воды в частный дом со скважины или емкости необходимо кроме насоса приобрести некоторые устройства.

В комплект, по стандарту, входит несколько компонентов:

  • Фильтр очистки.
  • Резиновое кольцо с функцией амортизации.
  • Несколько хомутов для фиксации шлангов.
  • Кабель, длина которого зависит от модели. Разные фирмы предлагают насосы для погружения на разную глубину, поэтому средняя длина обычно равна 6, 10,16, 25, 32 и 40 метрам.
  • Гидроаккумулятор.
  • Реле давления – необходимо для равномерной подачи водного потока в водопроводе.
  • Датчик, отключающий устройство в случае перегрева. Обычно оно происходит в случае долгой работы или снижения уровня воды.

Модели и производители

Одним из ключевых производителей насосов «Ручеек» является белорусская ОАО «Техноприбор».

Из Российских аналогов можно выделить ОАО «Ливгидромаш». Основные модельные различия заключаются в месте забора воды.

Модель «Ручеек-1» имеет систему верхнего забора воды. Это позволяет уменьшить количество мусора, попадающего внутрь прибора. Кроме того, такая конструкция является еще и более защищенной, поскольку вода, поступающая внутрь, охлаждает двигатель. Тестирования показали, что вхолостую устройство может работать порядка семи часов.

У «Ручейка-1М» забор воды осуществляется снизу. Она будет выгодней, если необходимо досуха откачать воду из резервуаров. Аналоги, зачастую, имеют схожую конструкцию и характеристики, цена тоже примерно одинаковая.

Ремонт насосных установок типа Ручеек

Ремонт насоса

Несмотря на то, что агрегат данной марки отличается высокой надежностью, стопроцентной гарантии от возможных повреждений нет. При длительной эксплуатации вполне возможны различные поломки и ремонт насоса Ручеек становится необходимостью. Хотя в большинстве случаев неисправный насос просто отправляется на свалку и приобретается новый, чему способствует невысокая цена на изделия данного класса.

Основная проблема, из-за которой ремонт прекращается еще на начальной стадии — невозможность раскрутить крепежные болты. В результате длительной эксплуатации без  периодического подъема из скважины эти болты покрываются слоем ржавчины. При этом невозможно не то чтобы открутить болт, а даже определить тип необходимой отвертки. По статистике в лучшем случае удается открутить только 1-2 болта, демонтаж остальных становится существенной проблемой. В некоторых случаях помогает применение жидкости для удаления ржавчины, но чаще всего приходится срезать головки этих болтов болгаркой. Поэтому специалисты рекомендуют не мучатся в поисках решения, а сразу брать в руки режущий инструмент.

Если насос не включается в работу при подаче напряжения, то причина чаще всего кроется в выходе из строя обмотки электромагнита. Ее вполне можно перемотать и реанимировать агрегат. Такой ремонт погружного насоса Ручеек стоит доверять специалисту электротехнику, который сможет подобрать нужный провод и восстановит обмотку со всеми рекомендуемыми параметрами.

Достаточно часто возникает и другой тип поломки, при котором насос гудит, но воду не перекачивает. В данном случае причина кроется в износе клапанов или мембраны. При выходе из строя резиновых деталей насос легко ремонтируется, для чего необходимо прибрести ремкомплект, в состав которого входят все основные элементы насоса. Рекомендуем менять сразу все детали даже при выходе из строя только одного клапана, это избавит от необходимости разбирать насос буквально через неделю, когда выйдет из строя другая изношенная деталь.

Восстановить отслоившуюся заливку электромагнита при помощи автогерметика, который применяется при установке лобового стекла на машину. Перед его нанесением на поверхности магнита необходимо при помощи болгарки нанести ряд хаотичных борозд (глубиной не более 2 мм). Такие полосы обеспечить более надежное соединение герметика и изделия.

Вероятность возникновения поломок в первые 2-3 года эксплуатации ничтожно мала (при соблюдении правил эксплуатации). Поэтому можете смело приобретать насос такого типа, можете быть уверены, он не подведет.

Достоинства и преимущества

Конструкция и примененные принципы перекачки жидкости обеспечили насосу следующие конкурентные преимущества:

  1. Материалы не боятся коррозии и не вступают в реакцию с водой.
  2. Имеется резиновое кольцо, которое исключает повреждения от контактов в обсадной трубой.
  3. Прибор разрабатывался с учетом требований экологической безопасности, и может использоваться для добычи питьевой воды.
  4. Устройство оснащено системами защиты от перегрева и «холостого хода».
  5. Отсутствие механических узлов определяет продолжительный срок эксплуатации.
  6. Малый вес не перегружает капроновый трос.
  7. Все комплектующие есть в свободной продаже, чем обусловлена ремонтопригодность.
  8. Оборудование может включаться в автономную систему подачи воды.
  9. Крепление к внутренней стенке обсадной трубы не требуется.
  10. Подключается к бытовой электрической сети с напряжением 220 Вольт.

Цикл непрерывной работы не ограничен, и насос может работать сколь угодно долго. Но чтобы дать ему остыть, достаточно раз в 2 часа отключать его на 10-15 минут. Так как он оснащен верхним забором воды, исключается заиливание, а значит, насос работает без перебоев.
