Внутренний водопровод и канализация зданий: стандарты, нормы и требования

Внутренняя канализация

К внутренней канализации относятся трубы и вспомогательная арматура. Эта коммуникация выполняет очень важную функцию — отвод стоков от сантехприборов и дождеприёмников за пределы зданий. Конечным пунктом, как правило, являются очистные сооружения, которые фильтруют воду и утилизируют её в ближайшем водоёме. После этого вода может быть повторно использована для разных нужд.

Внутренняя система канализации осуществляет сбор и отвод стоков от приборов-потребителей в общую сеть

Основные виды внутренней канализации:

• хозяйственная;
• канализация на предприятиях;
• комбинированная (объединённая) канализационная сеть;
• дождевая.

Рассмотрим, в каких случаях устанавливается раздельная канализационная система:

• для сооружений, сточные воды которых нуждаются в дополнительных очистных мероприятиях;
• для построек, которые имеют очистные сооружения;
• для различных производственных зданий, а также для построек, относящихся к сфере питания (кафе, рестораны и т. д.).

Основные требования к сантехническим приборам и приёмникам сточных вод таковы:

• в точке выпуска обязательно должен располагаться сифон или гидрозатвор;
• каждый унитаз должен оснащаться сливным бачком;
• в мужских туалетах обязательно должны присутствовать писсуары.

Монтаж всех приборов подчиняется определённым правилам, расписанным в СНиП. Высота расположения приборов и другие параметры должны неукоснительно соблюдаться.

А также стоит отметить, что для организации соединений в канализационной конструкции используются специальные приспособления — фитинги. Канализационные фитинги отличаются конструктивным разнообразием, которое определяет их высокую популярность и функциональность.

Материалы труб, которые разрешается применять при монтаже безнапорных канализационных коммуникаций внутреннего типа:

• полимерные (как правило, полиэтиленовые трубы);
• чугунные (в основном из прочного серого чугуна);
• асбестоцементные.

Для безнапорных систем канализации применяют чугунные, асбестоцементные либо полимерные трубы

Установка вышеперечисленных труб может выполняться двумя методами:

• открытым;
• закрытым.

Открытый способ подразумевает использование специальных элементов для фиксации. Посредством этих элементов трубы крепятся к рабочим поверхностям. Рекомендуется монтировать канализационные трубы в местах, где вероятность их повреждения механическим путём наиболее мала. Скрытый способ прокладки канализационной коммуникации подразумевает монтаж её конструктивных элементов так, чтобы труб не было видно (под полом, в стене и т. д.).

Холодные водопроводы

По пункту 4.1 СНиП, конструкции внутреннего водопровода, расположенные в жилых домах, на предприятиях (сюда относятся и противопожарные системы), обязаны состоять из:

• входящих в здание частей;
• специальных водоизмерительных узлов;
• разводящей системы в зависимости от типа здания;
• стояков;
• арматуры разных типов и т. д.

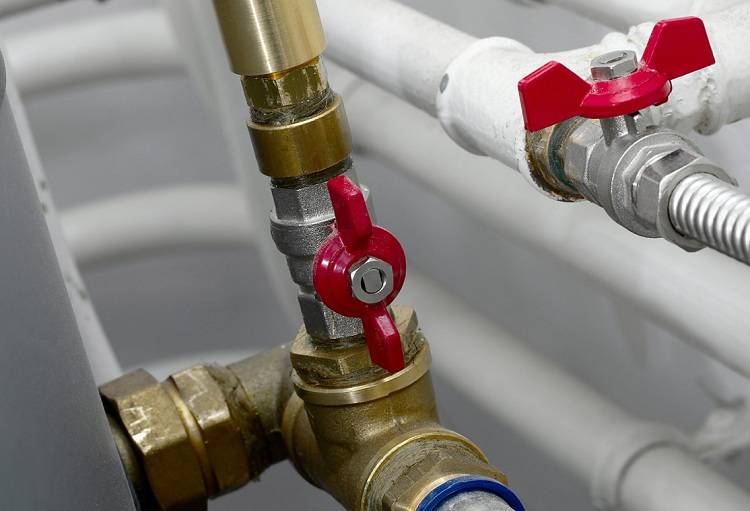

И внутренний, и наружный водопровод оснащают запорной арматурой — кранами и вентилями

Помимо этого, по СНиП наружные водопроводы должны прокладываться вне помещений и соответствовать необходимым нормам и техническим характеристикам. Для защиты такие трубопроводы должны оснащаться изоляцией. В некоторых случаях в систему внутреннего трубопровода необходимо включать насосные приспособления и запасные ёмкости.

Выбор водопровода и его комплектующих является важным пунктом и производится строго по техническим и санитарным нормам.

Пункт 4.4 включает в себя положение, по которому функциональные части трубопроводной системы должны соответствовать всем нормам и техническим характеристикам, а также обязаны быть устойчивыми к коррозийным воздействиям и отложению солевых масс, чтобы аппаратура и комплектующие трубопровода не выходили из строя через короткие сроки эксплуатации. Помимо этого, трубопроводы подлежат проверкам, профилактическим осмотрам и необходимым ремонтным мероприятиям в зависимости от состояния.

Противопожарный водопровод рекомендуется, как правило, объединять с питьевыми или производственными системами, если тип здания позволяет это сделать.

Очень важно при проектировании трубопроводов холодного типа учесть показатели шума. Особенно это относится к жилым объектам

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

1. Последовательное подключение потребителей.
2. Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.

МОНТАЖ И ПУСКОВАЯ НАЛАДКА СИСТЕМ ГОРЯЧЕГО И ХОЛОДНОГО ВОДОСНАБЖЕНИЯ

Правила и контроль выполнения работ

Издание официальное

Москва Стандартииформ 2020

Предисловие

• 1 РАЗРАБОТАН Союзом «ИСЗС-Монтаж». Техническим комитетом по стандартизации ТК 400 «Производство работ в строительстве, типовые технологические, организационные процессы»

• 2 ВНЕСЕН Техническим комитетом по стандартизации ТК 400 «Производство работ в строительстве, типовые технологические и организационные процессы»

• 3 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2020 г. № 955-ст

• 4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. Ns 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также е информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стзндартинформ, оформление. 2020

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Общие положения

5 Подготовительные и монтажные работы

5.1 Входной контроль

5.2 Подготовительные работы и монтаж трубопроводов из стальных труб

5.3 Подготовительные работы и монтаж трубопроводов из гибких подводок

5.4 Подготовительные работы и монтаж полимерных и металлопластиковых трубопроводов

5.5 Подготовительные работы к установке санитарно-технического оборудования.

узлов и деталей трубопроводов

5.6 Требования к монтажно-сборочным работам систем горячего и холодного водоснабжения

5.7 Правила выполнения монтажа систем горячего и холодного водоснабжения

6 Пусконаладочные работы

6.1 Общие требования к выполнению пусконаладочных работ

6.2 Подготовительные работы

6.3 Испытания узлов систем горячего и холодного водоснабжения

6.4 Индивидуальные испытания оборудования систем горячего и холодного водоснабжения

6.5 Испытания систем горячего и холодного водоснабжения

7 Пуск и комплексная наладка систем горячего и холодного водоснабжения

Приложение А (справочное) Размеры отверстий и борозд для прокладки трубопроводов (воздухопроводов) в перекрытиях, стенах и перегородках зданий и сооружений

Приложение Б (обязательное) Форма акта освидетельствования скрытых работ

Приложение 8 (обязательное) Форма акта гидростатического или манометрического испытания на герметичность

Приложение Г (рекомендуемое) Форма акта индивидуального испытания оборудования

Приложение Д (рекомендуемое) Форма акта приемки систем горячего и холодного водоснабжения

Приложение Е (форма) (обязательное) Технологические операции, подлежащие контролю при выполнении работ по монтажу систем горячего и холодного водоснабжения

Библиография

ж W

ж

Строительные нормы и правила

Строительство водоснабжения изначально подразумевает соблюдение определенных санитарных норм и правил, которые регламентированы необходимыми документами. Именно в них описаны основные и непреложные требования к проектированию и строительству подобным систем. Это напрямую касается и устройства канализационной системы. Причем строительство канализации и водоснабжения должно учитывать и внутреннюю и наружную систему, которая должна следовать нормам и положениям СНиП.

Основные нормы и правила к устройству водоснабжения

Все проекты по обеспечению населения водоснабжением должны быть разработаны с одновременным согласованием всех нюансов проектирования и обустройства центральной системы канализации.
Неважно, для каких нужд (хозяйственных или промышленных) осуществляется полное обеспечение водой, вокруг всех водопроводных систем, соединенных в одно целое, должна быть организована охранная зона.
Вода, подаваемая из центрального водопровода для обеспечения ведения хозяйственно-бытовой деятельности, в том числе и для питьевых нужд, должна соответствовать государственному стандарту качества.
Тогда как, определение качества воды для нужд производственных помещений должно быть регламентировано технологическими требованиями предприятия.
Если вода предполагается использоваться в огородно-садоводческих целях (для полива растений) она должна соответствовать санитарно-гигиеническим и аграрно-технологическим нормам.
Проектирование и устройство систем водоснабжения и канализации должно быть обеспечено самыми современными техническими решениями, полной механизацией тяжелой и трудоемкой работы, а также полной автоматизацией технологических процессов.

Выбор схемы и системы для устройства водоснабжения должно быть проведено с сопоставлением многих факторов. Это и особенности объектов, и источники с питьевой водой, а также требуемый расход воды, ее давление (напор), качество и обеспечение ее подачи.

Основные нормы и правила к устройству канализации

1. Вся система канализации должна проектироваться с учетом назначения помещения и требований к сбору стоков.
2. Система канализации должна объединять в себе бытовую, промышленную (производственную) и внутренние водостоки, которые собирают дождевую и талую воды.
3. Объединенная система канализации должна объединять бытовую и производственную, но с условием возможности их совместной транспортировки и дальнейшей очистки.
4. Полностью запрещено прокладывание канализационных труб под потолком, в стенах и полу жилых помещений.

Внутренний водопровод и канализация: проектирование, монтаж и обслуживание

Внутренний водопровод и канализация — неотъемлемая и немаловажная часть любого дома. Неправильное оборудование этой системы может не лучшим образом сказаться на комфортности эксплуатации помещения. Исправлять ошибки в ней долго, трудно и дорого. По этой причине проектирование и монтирование водопроводной и канализационной систем требуют особого внимания и ответственного подхода.

Вопросы, рассмотренные в материале:

• Какие отличия имеют внешний и внутренний водопровод и канализация зданий?
• Какими нормативными актами регулируется монтаж и проектирование внутреннего водопровода и канализации?
• Что содержит в себе СНиП внутренний водопровод и канализация?
• Какие правила должны соблюдаться при проектировании?
• Из чего состоит внутренний водопровод и канализация?
• Как проектируют внутренний водопровод и канализацию?
• Как осуществляют монтаж внутреннего водопровода и канализации?
• Кто должен осуществлять ремонт?

Внешний и внутренний водопровод и канализация зданий

При возведении новых и улучшении жилищных условий старых зданий одним из важнейших вопросов становится оборудование инженерных сетей

И действительно, трудно представить себе комфортное современное жилье без внутренних сетей водопровода и канализации в нем, и неважно, идет речь о многоквартирном жилом доме или домике на дачном участке

Здесь собраны законопроекты, которые повлияют на работу УО, ТСЖ, ЖСК.

Водопроводная система обеспечивает стабильное доведение воды с сохранением ее необходимых характеристик до точки водоразбора в доме. Для выполнения этих задач система оборудуется необходимыми приспособлениями: скважинными насосами, накопительными емкостями, фильтрами.

Канализационная сеть предназначена для бесперебойного выведения использованной воды из помещения в очистное сооружение с последующим надлежащим очищением образовавшихся стоков.

Частные дома могут быть оборудованы внутренним водопроводом и канализацией одним из следующих способов:

• через централизованные сети;
• с использованием индивидуальных сооружений.

Первый способ является более простым, так как потребуется только соединить помещение с общей системой с помощью трубопровода. Обязательным условием станет получение разрешения на подключение к централизованным сетям и технических условий на выполнение работ.

Обладателям домов в населенных пунктах, не оборудованных водопроводной и канализационной сетью, не остается ничего другого, как создавать свои собственные сооружения, включающие автономные очистные приспособления (септики) и установки для забора воды из колодца или скважины.

Системы отведения сточных вод классифицируют по нескольким признакам. Так, по способу перемещения жидкости различают безнапорные и напорные системы.

• В безнапорных системах жидкость движется в трубах сама, без помощи каких-либо приспособлений, что предполагает размещение трубопровода под соответствующим углом.
• Напорные системы предполагают наличие в водопроводной и канализационной системах специальных установок — насосов для выкачивания жидкости. Подобные автономные системы оборудуют там, где невозможно обеспечение необходимого уклона, к примеру, по причине сложного рельефа местности.

В зависимости от места размещения установок сети бывают внутренними и наружными. Из названия очевидно, что первый тип предполагает расположение оборудования в здании, а во втором — за его пределами.

Оборудование и трубы внутренних сетей водопровода и канализации помещают в здании. Точка выхода трубопровода внутренней канализации из фундамента дома является конечной. А водопровод, напротив, начинается в месте ввода трубы в здание.

Внутренняя канализация состоит из:

• труб, отходящих от точек водоразбора;
• канализационного стояка, к которому подходят трубы;
• точки выхода трубы канализации из здания.

Наружные сети включают такие составляющие, как:

1. Трубопровод, расположенный за пределами дома.
2. Колодцы для различных нужд (перепадные, поворотные, ревизионные и пр.).
3. Очистная установка (в канализации).
4. Обустроенная скважина или колодец (в случае с водопроводом).
5. Насосные установки.

Насосное оборудование — обязательная составляющая практически всех внутренних систем водопровода и канализации. В оборудовании современных коммуникаций используют следующие типы насосных установок:

• Погружные. Это насосы, работающие под водой.
• Поверхностные. Они располагаются на поверхности и забирают воду с помощью шлангов.
• Фекальные или канализационные. Представляют собой специальную разновидность насосных установок, предназначенную для перемещения жидких масс, включающих твердые элементы.

Требования к воде

Каковы гигиенические требования к качеству питьевой и хозяйственной воды?

СНиП по водоснабжению и канализации отсылает нас к ГОСТ 2874-82, утратившему силу после распада Союза. Его актуализированная версия содержится в принятом в 2001 году СанПиН 2.1.4.1074-01.

Мы не станем вдаваться в подробности документа — достаточно сказать, что он регламентирует содержание в воде минеральных солей, металлов, бактерий и прочих потенциально опасных для здоровья человека примесей.

Сравнение требований СанПиН с зарубежными стандартами

Куда больший интерес для нас представляют требования к температуре горячей воды: это больной вопрос для многих жителей многоквартирных домов.

Вот требования СНиП:

В системе ГВС, присоединенной к открытой системе теплоснабжения (с отбором горячей воды из общей теплотрассы), нижняя граница допустимой температуры — 60 градусов;

Элеваторный узел в открытой системе теплоснабжения

• Если ГВС запитано от закрытой системы (без отбора воды) через теплообменник, температура может быть снижена до 50°С;
• Верхняя граница для любой системы горячего водоснабжения — 75 градусов.

Давление ГВС в точке присоединения сантехнических приборов не должно превышать 4,5 кгс/см2. Требование обусловлено ограниченной прочностью гибких подводок, которыми выполняется монтаж набортных смесителей.

Гибкие шланги, обеспечивающие подключение набортного смесителя к водопроводу, обладают ограниченной прочностью

Общие положения документа

Вначале — немного об областях применения СНиП. Он актуален для проектируемых и подлежащих реконструкции  систем горячего и холодного водоснабжения (в дальнейшем — ХВС и ГВС), внутренней канализации зданий и систем водостоков.

Основное содержание СНиП — правила монтажа водопроводов и канализации

Какую информацию вы не найдете в тексте документа:

• Пособий по проектированию элеваторных узлов и установок для приготовления и обработки горячей воды;
• Описания специализированных систем ХВС и ГВС, подчиняющихся отдельным нормативным документам (в том числе инженерных систем медицинских учреждений;
• Схем любых систем автоматического пожаротушения и противопожарных водопроводов предприятий, производящих горючие и взрывоопасные вещества (см. Требования к противопожарному водопроводу: обзор действующих правил).

Внутренние системы водоснабжения и водоотведения должны быть предусмотрены:

Во всех зданиях, возводимых в районах с центральной канализацией;

Если в вашем районе населенного пункта есть центральная канализация, дом должен быть подключен к ней

• В жилых зданиях выше двух этажей;
• В гостиницах;
• В медицинских учреждениях и домах престарелых;
• В санаториях, пансионатах и домах отдыха;
• В детских садах, школах и детских лагерях отдыха;
• В столовых и прочих предприятиях общественного питания;
• В спортивных комплексах;
• В прачечных и банях.

На фото — станция глубокой биологической очистки сточных вод

Исключения

В отсутствие центральной канализации, выгребами или люфт-клозетами (туалетами со сбором нечистот во внешнюю выгребную яму) могут оборудоваться:

1. Отдельные здания предприятий с количеством одновременно задействованных в одну смену работников 25 и менее;
2. Жилые здания не выше 2 этажей;

Нестареющая классика: люфт-клозет во дворе

1. Общежития до двух этажей включительно (при количестве проживающих не больше 50);
2. Летние лагеря на 240 и менее мест;
3. Открытые стадионы, футбольные поля, волейбольные площадки, теннисные корты и беговые дорожки;
4. Предприятия общепита, обслуживающие одновременно не больше 25 человек.

ПРОСАДОЧНЫЕ ГРУНТЫ

21.2. Прокладку напорных и самотечных трубопроводов внутри здания и выпусков канализации надлежит предусматривать согласно требованиям к внутреннему водопроводу, приведенным в разд. 14.

21.3. Стыковые соединения труб следует выполнять на резиновых уплотнительных кольцах.

21.4. Внутренние водостоки следует проектировать подвесными. Когда по требованиям технологии производства устройство подвесных водостоков невозможно, допускается принимать прокладку трубопроводов водосточных сетей согласно требованиям разд. 14.

21.5. При наличии в районе строительства наружной дождевой канализации выпуски водосточных систем надлежит проектировать согласно требованиям к выпускам канализации.

21.6. Не допускается прокладывать в одном канале выпуски водостока с другими системами канализации, кроме системы, отводящей незагрязненные сточные воды.

21.7. При отсутствии в районе строительства дождевой или общесплавной канализации допускается предусматривать выпуск воды из внутренних водостоков в открытые водонепроницаемые лотки.

Под лотками следует предусматривать уплотнение грунта на глубину 0,2 — 0,3 м.

Лотки в местах переходов под тротуарами и проезжей частью автомобильных дорог следует перекрывать железобетонными плитами.

Выбор системы и схемы водоснабжения объекта проектирования

При определении схемы сетей водоснабжения необходимо учитывать, что наиболее экономичные и простые схемы получаются в тех случаях, когда водоразборные краны и приборы сгруппированы и расположены в этажах здания друг над другом

Конструктивно сети внутреннего водопровода могут быть выполнены с верхней и нижней разводкой, тупиковыми или кольцевыми. В жилых и общественных зданиях чаще всего применяется нижняя разводка магистральных труб и тупиковые сети.

Участок сети, соединяющий наружный и внутренний водопроводы до водомерного узла, называется вводом. При параллельном расположении наружного водопровода по отношению к главному фасаду здания ввод проектируется перпендикулярно зданию, симметрично расположению санитарных приборов. При наличии в здании установки горячего водоснабжения ввод следует делать в помещение водоподогревателя, при наличии подвала – в подвал, при его отсутствии – в лестничную клетку или подпольные каналы. В случае, когда труба уличного водопровода проходит параллельно торцевой стене здания, возможно, устройство ввода через торцевую стену. Длина ввода должна быть наименьшей. Укладывается ввод на глубине заложения уличной водопроводной сети с уклоном в сторону уличной сети.

Для учета расхода воды на вводах в здание и на вводах в квартиры предусматриваются измерительные устройства – крыльчатые или турбинные счетчики (водомеры). Они могут быть простые и с обводной линией. Магистральные трубопроводы, разводящие участки сети и подводки к приборам прокладывают с уклоном 0.002….0.005 для спуска воды.

Для поливки территории и зеленых насаждений вокруг зданий устанавливают поливочные краны, присоединенные к внутренним водопроводам этих зданий (один поливочный кран на 60–70 м по периметру здания.

Выбор схемы внутреннего водопровода производится после сравнения величины заданного гарантированного напора в городской сети водопровода у ввода в здание (Нg ) с величиной требуемого напора (Нтр ), определяемого в результате гидравлического расчета. Наиболее простая и распространенная схема – без установки для повышения напора и водонапорных баков – применяется при круглосуточном водоснабжении из городской сети при Нg >Нтр . В случае, когда потребная величина гарантированного напора не обеспечивается лишь в отдельные часы суток при незначительных расходах воды, возможно, применение схемы водоснабжения с установкой водонапорного бака, заполняемого периодически под влиянием наружного водопровода без повысительных устройств. Для повышения напора при постоянной его нехватке, возможно, применение местных установок: насосной установки, постоянного поддерживающей в системе необходимый напор, или насосной установки, работающей с водонапорным или гидропневматическим баком.
