Опрессовка газопровода: как проводятся контрольные испытания на герметичность

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Необходимо осознавать, насколько сложной процедурой является гидравлические испытания водопроводных систем. От грамотности проведения данной процедуры во многом зависит надёжность самой конструкции, её качество. Потому работу доверяют только специалистам, обладающим соответствующей классификацией.

Требования к самим испытательным работам включают несколько позиций. Этого требует любая методика.

  1. Все точки пользования в стояке включаются одновременно для проверки эффективности. Но необходимость в данном этапе определяется индивидуально, на каждом из предприятий отдельно.
  2. Состояние полотенцесушителей тестируется, когда проверяют горячее водоснабжение.
  3. Измерения температуры проходят только по крайним участкам в системе. Вода заливается с заранее определёнными характеристиками.
  4. Жидкость должна быть полностью слита после завершения всех этапов мероприятий.
  5. Заполнение трубопроводов начинается с нижних этажей, постепенно переходя к верхним. Тогда воздух будет правильно вытесняться из труб. И нет опасности появления воздушных пробок в трубопроводе.
  6. Первый этап в заполнении водопровода затрагивает только магистральный участок. Только на следующих этапах переходят мелким локальным сетям, отдельным стоякам.
  7. На улице или в помещении во время проведения работ температура не должна опускаться ниже +5 градусов.

Проведение процедуры на предварительном этапе

Видео: гидровлическая проверка водоснабжения и отопления

Испытания систем отопления и водоснабжения

Строительные нормы и правила регламентируют порядок, в котором проводятся проверки.

  • Сначала водопровод заполняют жидкостью. И оставляют в таком состоянии на два часа.
  • Переходят к созданию повышенного давления на два часа. Это происходит очень медленно. На данном этапе уже можно выявить некоторое количество протечек.
  • Напор уменьшают, пока не дойдут до расчётных показателей. После чего переходят к исследованию общего состояния трассы.
  • Такой напор сохраняют на протяжении тридцати минут и более. Без такого шага деформированная форма труб просто не сможет стабилизироваться.
  • Следующий этап – перекрытие кранов на входах. Воду медленно сливают, используя опрессовочный насос.
  • Трассу проверяют на предмет наличия серьёзных неполадок, а так же плотность и прочность всех участков.

Порядок проведения испытания трубопроводов водоснабжения и его цель

Проводя испытания трубопроводов водоснабжения, специалисты проверяют сразу несколько показателей:

  1. Обнаружение бракованных участков.
  2. Герметичность.
  3. Надёжность.


Тестирование отопления проводят перед тем, как заново построенный объект вводится в эксплуатацию. Это касается не только введение новой коммуникации, а так же ее капитального ремонта.

Сами испытания трубопроводов проводятся в два захода.

  • Сначала идут предварительные.
  • За ними следуют окончательные.

Первый этап предполагает нагнетание воды в трубопровод, под высоким давлением. Главное, чтобы напор был в полтора раза больше, чем обычные рабочие показатели.

При этом важно сохранить доступ к элементам системы, которые находятся как внутри, так и снаружи. Это надо сделать до того, как будут смонтированы сантехнические приборы

Подземные участки трубопровода полностью закрываются перед началом проведения окончательных испытаний. На данном этапе необходимо завершить все работы по монтажу.

Но к установке сантехнических приборов ещё не приступают. Во время данных мероприятий напор повышают на 1,3 раза в сравнении с обычным.

Методика допускает наличие дополнительных правил.

  • Гидравлические проверки систем водоснабжения нужно производить только спустя 24 часа после того, как завершился монтаж. Температура окружающей среды обязательно должна быть выше нуля.
  • При проведении данного мероприятия, трубы наполняют водой полностью. Пока она не дойдёт до верхней части стояков. Перед этим состояние труб проходит визуальный осмотр для контроля. При выявлении заметных недочётов их исправляют сразу. Считается, что система успешно прошла проверку, если на протяжении 20 минут рабочего состояния не возникает протечек. И если вода сохраняет отмеченный ранее уровень.

Смотреть видео

Что проводят при обследовании

Специалисты, которые несут ответственность за проведение опрессовки, сначала сверяют предоставленные исполнительные чертежи с фактическим расположением элементов газопровода. Стоит ли говорить о том, что все данные должны полностью совпадать. Все оборудование внутреннего газопровода должно быть отображено на чертеже. После этого специалисты выполняют контрольный осмотр всего оборудования, осуществляется проверка корректности работы измерительных устройств.

После нужно убедиться, что все защитные приборы работают в штатном режиме, подключение сигнализации осуществлено правильно, система блокируется в полном соответствии с настройками. Также обязательно нужно проверить состояние и работу отопительного котла, горелки, и иных приборов.

Все операции, которые касаются контрольной опрессовки газопровода, должны оформляться посредством выдачи допуск-наряда. Он может выдаваться только лишь специалисту, у которого имеется соответствующая квалификация. Кто попало принять допуск-наряд не может.

Техническое обслуживание ВДГО: что входит?

Для каждого дома проектируется и устанавливается своя система газовых приборов, которая может быть как простой, так и сложной. Но какая бы система не функционировала, техническое обслуживание газового оборудования в частных домах подразумевает целый спектр профилактических работ:

  • Мы проверяем правильно ли установлено внутридомовое газовое оборудование согласно нормативам, проверяем правильность его функционирования.
  • Проводим техническое обслуживание газового котла.
  • Смотрим крепления, герметично ли соединены стыки, анализируем целостность деталей.
  • Проверяем состояние кранов, смазываем их для плавного хода.
  • Оцениваем тягу в вентиляционных трубах и дымоходах.
  • Чистим горелки и проводим другие работы.

Чтобы заказать разовое или заключить договор на техническое обслуживание внутридомового газового оборудования раз в год в нашей компании, Вам нужно:

  • оставить заявку на сайте;
  • подписать и оплатить договор;
  • согласовать удобное для Вас время.

Эти меры невозможно выполнить своими силами без специального обучения и опыта. Поручать техническое обслуживание ВДГО частным мастерам не имеет смысла, поскольку их контроль не будет иметь юридической ценности. Давайте разберемся подробнее.

О специальном оборудовании для опрессовки

Этот признак позволяет провести деление на следующие группы:

  • Мембранные.
  • Пластинчато-роторные.
  • Поршневые.

Ручной опрессовщик – самый дешёвый вариант, подходит для отопительных и водопроводных контуров в частных домах. Оператор, используя данное устройство, может закачивать в систему до трёх литров жидкости в минуту.

Если дом многоэтажный, рекомендуется отдать предпочтение вариантам устройств с ДВС-приводом, либо электрической его разновидностью.

Двухступенчатые насосы позволяют решать более серьёзные задачи. Методика их работы при этом сохраняется примерно одинаковой.

О регулировании и других особенностях процесса

СНиПы так же показывают, каким должно быть испытательное давление. Сможете скачать СниП 3.05.04-85 тут snip_3_05_04_85. Этот показатель зависит сразу от нескольких факторов:

  • Высотной разницы между элементами, расположенными сверху и снизу.
  • Толщиной, которой обладают стенки.
  • Материала, из которого создан трубопровод.

Видео: гидравлический тест трубопроводов отопления

Гидравлические испытания тепловых сетей

Значение давления по СНиП обычно не превышает 10 Мпа. Конкретный показатель индивидуально вычисляется для каждого из типов магистралей, для определённых видов гидравлических испытаний систем водоснабжения.

Как заполняется акт с результатами работы?

Документ должен отображать информацию, связанную с:

  1. Признаками нарушения герметичности, надёжности в резьбовых и сварных соединениях, если они присутствуют. Появлялись ли капли на поверхностях труб и арматуре?
  2. Результатами непосредственной проверки.
  3. Способами устранения выявленных неисправностей.
  4. Адресом и датой проведения проверки. И фамилиями граждан, которые поставили свои подписи на акте. Обычно подписи ставят собственники домов или квартир. Либо данная функция возлагается на представителей ремонтно-обслуживающей организации.
  5. Проектом, в соответствии с которым устанавливался контур.
  6. Методом опрессовки, применённом на практике.

О нормах по давлению для опрессовки

При испытаниях водоснабжения показатель давления по СНиП зависит от того, какой показатель считается рабочим для той или иной системы. В свою очередь, материалы-основы в трубах определяют величину самого рабочего давления.

Не меньше внимания уделяется радиаторам, использованным при проведении монтажных работ. Когда опрессовкой занимаются в новых системах, показатель давления по ГОСТ двухкратно превышает рабочую норму. Для действующих систем допустимо превышение в 20-50 процентов.

Определённое максимальное давление выдерживает каждый тип труб и радиаторов. Этот фактор обязательно надо учесть, когда выбирается оптимальный рабочий показатель для той или иной системы. И при выборе параметров, на которых проводится опрессовка.

На узле ввода опрессовка заслуживает отдельного внимания. Минимально необходимый уровень для такой работы – 10 атм.

Частные дома: проводим опрессовку

Частные дома предполагают применение закрытых водопроводных систем. Согласно ГОСТу, показатель рабочего давления для них максимум равен 2 атмосферам.

При проведении гидравлических испытаний не обойтись без насосов с приводами ручного и электрического типа, помогающих нагонять давления до 4 атмосфер. Допустимо соединение с магистралью отопления.

Видео: гидравлический тест систем холодного водоснабжения

Испытание трубопровода на холодной воде(50 атм).MOV

Вода начинает заполнять конструкцию снизу, при помощи сливного крана. Далее идёт воздух, он легко выталкивает воду. Удаление лишнего проходит через клапаны воздушного типа, смонтированные на самом верху. На каждом радиаторе происходит то же самое. Либо в местах появления пробок из воздуха.

Для испытаний коммуникаций водоснабжения используют воду, температура которой не превышает 45 градусов по ГОСТу.

Самостоятельное проведение опрессовки обязательно, если владелец сам монтирует всю систему трубопровода. Порядка придерживаются такого же, что и в домах со множеством квартир.

Уровень жёсткости воды для гидравлического испытания трубопроводов водоснабжения должен сохранять низкие показатели, если её же потом планируется использовать в качестве теплоносителя.

Допустимо применение талой, либо дождевой воды. Она полностью сливается, если применение в дальнейшем не планируется.

Нормы и правила проведения опрессовки


Эксплуатационные нормы Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

  1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
  2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
  3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме


Опресовку начинают после внешнего осмотра системы в пределах квартиры Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

  1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
  2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
  3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

Подземный газопровод


Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

  1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
  2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
  3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
  4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
  5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

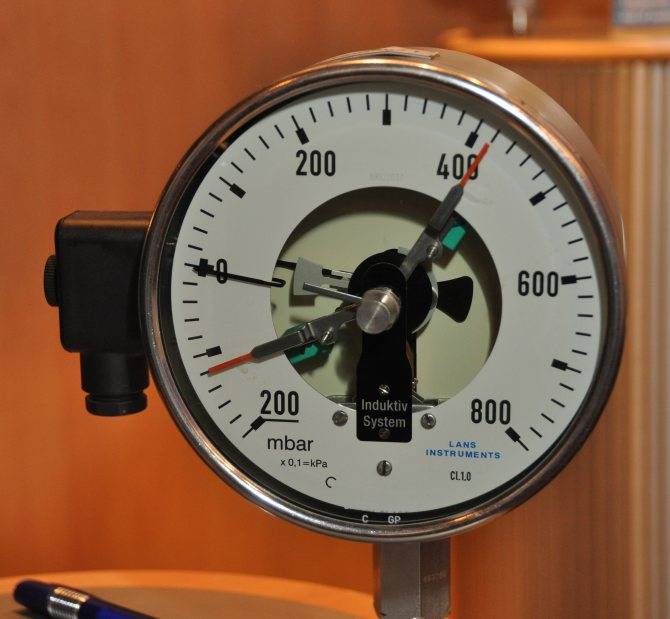

Мановакуумметр Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

  1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
  2. Открывают кран проверяемой горелки и наполняют резервуар газом.
  3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
  4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
  5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.

Техническая проверка газопровода операторами

Проверку газопровода выполняют с помощью специальных приборов, в строгом соответствии с производственной инструкцией. Добиться максимально точных результатов обследования и провести качественный ремонт, который ликвидирует возможность возникновения аварийной ситуации можно при нескольких погодных показателях: талый грунт, тепло и сухость.

Проверка герметичности соединяющих узлов

Обследование проводится бригадой, в состав которой входит как минимум три оператора: двое, идущие впереди, проверяют изоляционное покрытие, передают третьему о возможных местах нарушения герметичности.

В ходе обследования:

  • трасса газопровода полностью подвергается тщательной проверке на герметичность;
  • газовые трубки и колодцы газопровода проверяются на возможную загазованность;
  • подвергаются тщательному осмотру колодцы имеющихся, в диапазоне 15 см от газопровода, подземных коммуникаций: подвальных помещений, коллекторов и шахт.

Обследование проводится по схеме трассы газопровода, которая должна быть у одного из операторов. Все выявленные неполадки, утечки устраняются немедленно, в аварийном порядке.

Следует помнить о том, что в целях обеспечения безопасности и повышения точности исследований, работы по обследованию газопровода расположенного вдоль транспортной магистрали ведутся во время минимальной интенсивности движения транспортного потока. На операторах должны быть специальные сигнальные жилеты.

При обнаружении дефектов и нарушений изоляционного слоя труб требуется техническое обследование этого места. Для проведения этой процедуры необходимо вырыть шурф. Также шурфы нужны в точках, где из-за большого количества индустриальных помех невозможно использовать приборы.

Также для выявления возможных нарушений герметичности газопровода бурят скважины, в которых для установления факта утечки и скопления газа используются специальные устройства. Необходимо помнить, что применение огня при исследовании устья скважины на момент присутствия в ней газа, возможно только на расстоянии не менее 3 метров от сооружений и зданий.

Более технологичным способом проверки системы газопровода на герметичность является его опрессовка.

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями.

В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

  1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
  2. После этого вставляются заглушки.
  3. При разрыве фланца используются шунтирующие перемычки.
  4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
  5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
  6. Теперь нужно установить переходники для присоединения манометров и компрессора.
  7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом.

При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Пневматические испытания газопроводов

Сообщений: 12Зарегистрирован: 01.10.12

Добрый день! Подскажите новичку газовой службы.

При устройстве газоснабжения внутреннего ,наружного (при стандартном присоединение и нестандартном) применяется расценка е16-8-1 – прокладка трубопроводов газоснабжения из стальных труб Ду15 мм (ну остальные диаметры соответственно) + доп.расценка е19-15-1 -Пневматическое испытание трубопроводов газоснабжения – так применяла предыидущий сметчик,а я доказываю что мы задваиваем работу,что в Е16-8-1- уже есть в составе работ “Продувка сжатым воздухом”.

При ремонте соответственно также расценка р15-141-1 -прокладка трубы + р15-153-1 – пневматическое испытание .

Еще я нашла выписку от руки (по всей видимости на основе которой брали доп. пневматическое испытание):

1)”Подземные стальные и полиэтиленовые газопроводы всех давлений ,а также надземные и внутренние стальные газопроводы низгокого и среднего давления на прочность и герметичность испытываются воздухом.” 2) “Опрессовка (омыливание стыков,накачка давления)= пневматическое испытание (омыливание,продувка мусора,окалины) 3) “Продувка не входит в пневматическое испытание (делается когда газопровод и испытан)

Подскажите кто прав и на основании чего? (может это где то в ЦО было или еще какие -то надежные источники?

Сообщений: 4475Зарегистрирован: 06.12.07

Сообщений: 1204Зарегистрирован: 16.11.10

Сообщений: 88Зарегистрирован: 05.02.08

Сообщений: 158Зарегистрирован: 29.05.15

У нас есть газопровод который построен года 1,5-2 назад, но не введен в эксплуатацию. Нужно сделать повторно пневматическое испытание газопровода. Газопровод внутренний и уличный.

Смету на строительство делала не я, но она у меня есть Внутренний газопровод: 15,20,25 и 50 (коллектор) диаметр. применялись нормы: Е16-8-1(2,3) – для 15,20 и 25 диаметра, а для 50 – Е16-9-12. Для этих позиций было отдельно включено пневматическое испытание – Е19-15-1 для 15,20,25 диаметра, а для 50 диаметра было вязто тоже пневматическое испытание +к норме компрессор (сн205-102) с маш.часами в половину меньшими, чем чел.час.

1. Как взять пневматическое испытание? для этих диаметров? Просто Е19-15-1? 2. и как быть с этим 50диаметром (внутренним)? И можно ли так добавлять компрессор к норме где чел.часами рассчитано, что применяется ручной насос?

По уличному газопроводу. диаметры: 57,76,89 и 108 нормы которые применяли – ЕН22-9-1(2,3) Там в составе работ уже есть пневматическое испытание. 3. Как к этим диаметрам применить пневматическое испытание? где-то видела, что берут ту же норму что и на укладку стальных труб, но с применением коэф. 0,1 к затратам труда строителей и 0,3 к эксплуатации машин и механизмов. Может где-то это было в ЦО?

__________________________________________________________________________________ и еще. работы по замене задвижки. диаметр 32мм применяю РН16-26-1 – это Установка стальных задвижек и клапанов обратных диаметром, мм, до 50 но после установки задвижки необходимо пневматическое испытание газопровода диаметром 32мм. Что применить для испытания?

Основные положения по безопасности при пуске газа в систему

Процесс пуска газа

Процесс пуска газа нужно выполнять с небольшим расходом. Скорость подачи должна быть в пределах 15–25 м/с. Это необходимо, чтобы не допустить взрыва газовоздушной смеси от вероятного образования искр при трении металлических предметов с внутренней поверхностью газопроводов. Показатель давления в процессе заполнения не должен превышать 0,1 МПа.

Все работники, задействованные на газоопасных работах, обязаны быть одеты в защитные брезентовые костюмы, каски и резиновую диэлектрическую обувь, а также иметь при себе изолирующие противогазы, защитные очки и специальные рукавицы. К тому же у рабочей бригады должна быть аптечка, укомплектованная всеми необходимыми медикаментами для оказания первой помощи.

Место, где проводится опрессовка газопровода и другие работы по наряду должно ограждаться и оборудоваться, при необходимости, специальными постами с целью исключения нахождения посторонних людей в зоне высокого риска. Во время пуска газа в систему, запрещено курить, вести огневые работы и пользоваться открытым огнём.

Подготовительные работы


Опрессовку проводят при запуске нового оборудования или после ремонта Перед контрольной опрессовкой внутреннего газопровода выполняются определенные подготовительные работы:

  • проверка схемы фактического размещения газового трубопровода и его соответствия с данными технической документации;
  • выбор места установки всех заглушек, датчиков, измерителей и компрессора;
  • сотрудники проходят дополнительный или повторный инструктаж по соблюдению ТБ и регламенту обследования.

Опрессовку газопровода и газа выполняют не только когда запускают в эксплуатацию систему в многоквартирном доме или на предприятии. Тест выполняют и при подключении нового оборудования, после ремонта и замены части труб.

Промывка оборудования


Его организуют до того, как устанавливается водоразборная арматура. И здесь предполагается полное заполнение трубопровода водой. Далее придерживаются следующей последовательности действий.

  • Перекрывают вентиль, который соединяет систему горячего водоснабжения с наружными сетями.
  • Шланги для отведения загрязнённой воды в канализацию подсоединяются к спускным кранам, отвечающим за опорожнение стояков.

Но даже после подобной промывки нет гарантии того, что весь мусор будет удалён. Потому специалисты разрабатывают оборудование, повышающее результативность данного процесса.

Видео: Что такое опрессовка системы отопления

Что такое опрессовка системы отопления

Любой подобный аппарат создаёт смесь из воздуха и горячей воды, которая импульсивно подаётся в трубопровод, требующую очистки. Когда смесь пройдёт через оборудование, его отводят в канализацию. Пульсацию или силу подачи легко регулировать, удлиняя или сокращая временные промежутки.

Подготовительные работы перед опрессовкой

Действия, которые необходимо выполнить перед началом контрольной опрессовки газовой трубы, производятся согласно с инструкциями по охране труда, разработанными по типовым положениям техники безопасности при выполнении газоопасных работ.

К подготовке относится:

Схема газопровода

  • сверка фактической подземной прокладки коммуникации с трассировкой, обозначенной на схемах в проектной документации;
  • выбираются места для подключения необходимых заглушек, контрольно-измерительных приборов и регуляторов;
  • определяется точка подключения компрессорной установки.

Все задействованные, на этом мероприятии, инженеры и рабочие, обязаны быть повторно проинструктированы по охране труда и ознакомлены с порядком выполнения работ.

Испытание трубопроводов

«Первая Монтажная Компания» оказывает услуги по проведению гидравлических и пневматических испытаний трубопроводов на прочность, плотность и герметичность. После окончания монтажа технологического трубопровода, всегда требуется провести испытания перед запуском в работу. Наша компания проводит испытания, как напорных, так и безнапорных трубопроводов.

Испытание технологических трубопроводов на прочность, занимает немного времени, так как выдержка на испытательном давлении не занимает обычно больше 20 минут. Испытание технологических трубопроводов на плотность и герметичность занимает больше времени, и как правило регламентируется проектом. Обычно это время составляет от получаса до нескольких часов. Неотъемлемой частью монтажа технологических трубопроводов являются гидравлические и пневматические испытания, а в случае с напорными трубопроводами эти испытания обязательны.

Перед проведением испытаний трубопровод обезжиривают и продувают газом для просушки, так же продувку производят после гидравлических испытаний трубопровода для осушения остатков воды.

Гидравлические испытания трубопроводов

Гидравлические испытания проводятся, если в монтируемом трубопроводе высокое рабочее давление (свыше 50 бар). Подъём давления в технологическом трубопроводе при гидравлических испытаниях осуществляется с помощью ручных либо электрических насосов.

Процесс осуществления гидравлических испытаний имеет несколько этапов:

  • подключение к контуру технологического трубопровода гидравлического насоса;
  • монтаж на входе и выходе контура манометров;
  • заполнение технологического трубопровода очищенной водой;
  • создание испытательного давления гидравлическим насосом;
  • выдерживание технологического трубопровода под требуемым давлением;
  • сброс давления до рабочего с последующим осмотром испытываемого участка трубопровода на предмет утечек;
  • сброс давления до нуля и слив воды из технологического трубопровода;
  • снятие оснастки (гидравлического насоса, заглушек и манометров);
  • просушка технологического трубопровода газом.

Технологический трубопровод считается прошедшим гидравлические испытания, если падение давления не превысило десять процентов от испытательного, либо не было зафиксировано вовсе. Не были обнаружены течи и отпотевание в сварных швах и фланцевых соединениях. При неудовлетворительных результатах, устраняются обнаруженные дефекты, и испытание проводится повторно.

Гидравлические испытания технологических трубопроводов в холодное время года и наличии отрицательной температуры проводят, обеспечивая всё необходимое для незамерзания воды.

Гидравлические испытания трубопроводов водоснабжения, как и гидравлические испытания безнапорных трубопроводов, проводят с минимальным давлением для проверки прочности и плотности соединений. Испытание напорных трубопроводов проводят с давлением предусмотренным проектом.

Пневматические испытания трубопроводов

Проведение пневматических испытаний технологических трубопроводов осуществляют при малом рабочем давлении трубопровода, что позволяет сэкономить время на просушке, после проведения испытаний. По каким либо объективным причинам невозможно проведение гидравлических испытаний, либо проектом предусмотрены пневматические испытания трубопроводов.

Испытывать трубопроводы необходимо под наблюдением руководителя объекта в соответствии с проектом и соблюдением техники безопасности.

Пневмоиспытания технологических трубопроводов проводят обычно единым контуром, вместе с арматурой (за исключением клапанов для сброса избыточного давления). Если конструкция трубопровода не позволяет это сделать или проектом предусмотрено иное, то трубопровод делят на условные линии или участки и испытывают каждый участок в отдельности. В месте подачи газа для испытаний и месте завершения технологического трубопровода должны стоять манометры, все места утечек глушатся специальными заглушками.

Манометры, используемые в испытаниях трубопроводов, должны иметь поверку. Класс точности манометров должен быть не ниже 1,5 и диаметр корпуса не менее 100 мм, а так же шкалу, превышающую испытательное давление.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
