Концевой выключатель — устройство прибора и принцип действия

Как устранить неисправности

Водители могут сталкиваться с различного рода неисправностями. Несмотря на то, что датчик имеет защиту, она не столь надежна, как заявляют производители. Помимо силиконовой смазки, можно применять другие меры:

1. Провести установку пружины под резиновую крышку. Если этот элемент упругий, то он защитит механизм даже при очень низкой температуре.
2. Снимать защитные колпаки на зиму, но здесь есть опасность, что элемент быстро забьется пылью и грязью.
3. Обработать защитной жидкостью.

Часто водители меняют родной концевик на деталь другого производителя или устанавливают пыльник. В этом случае корпус нового элемента вставляют в штатный разъем и закрепляются саморезом.

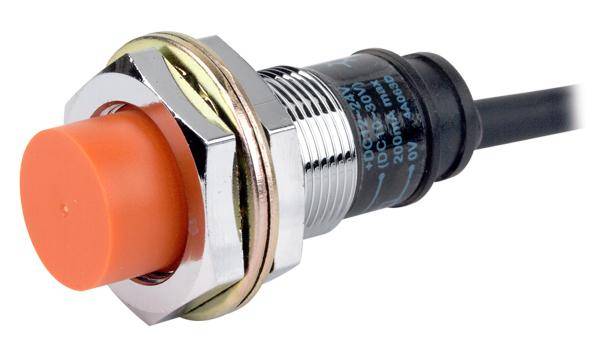

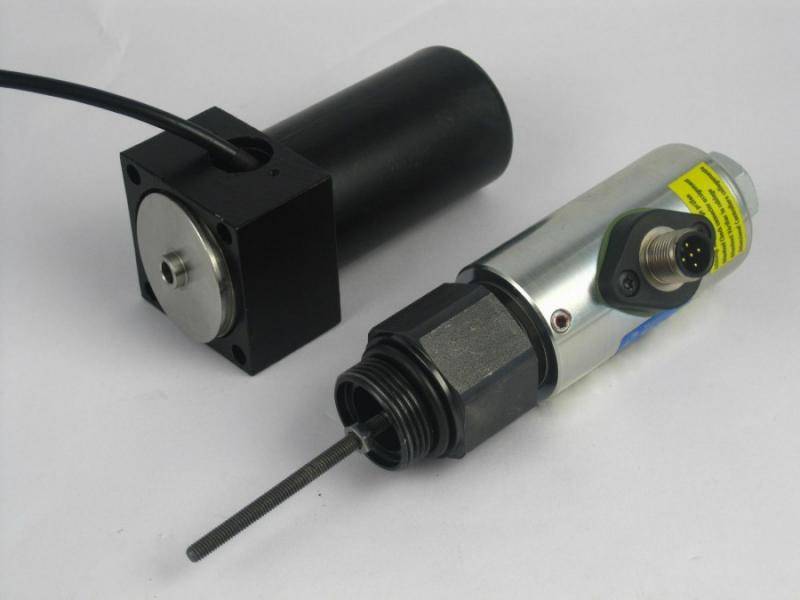

Принцип работы индуктивного датчика

Индуктивный датчик является дискретным. Сигнал на его выходе появляется, когда в заданной зоне присутствует металл.

В основе работы датчика приближения лежит генератор с катушкой индуктивности. Отсюда и название. Когда в электромагнитном поле катушки появляется металл, это поле резко меняется, что влияет на работу схемы.

Поле индукционного датчика. Металлическая пластина меняет резонансную частоту колебательного контура

И схема, содержащая компаратор, выдаёт сигнал на ключевой транзистор или реле. Нет металла – нет сигнала.

Схема индуктивного npn датчика. Приведена функциональная схема, на которой: генератор с колебательным контуром, пороговое устройство (компаратор), выходной транзистор NPN, защитные стабилитрон и диоды

Большинство картинок в статье – не мои, в конце можно будет скачать источники.

Особенности конструкции

Механические концевые выключатели

Используемый в электрических цепях концевой выключатель – электротехнический прибор, по своим функциям напоминающий обычное переключающее устройство. Отличие от привычных всем изделий заключается в специфике применения и связанных с этим особенностях конструкции. Поскольку они срабатывают только на конечном участке перемещения, на их корпусе предусматривается специальный шток, фиксирующий момент достижения контрольной позиции.

Современный конечный выключатель оснащается бесконтактными средствами определения положения, включая датчики индуктивного или емкостного типа.

Технологически продвинутые образцы с индуктивными и емкостными датчиками существенно упрощают монтаж и повышают надежность исполнительных устройств, снижая их стоимость и продляя срок службы.

Маркировка концевых выключателей

Каждое из этих коммутирующих устройств имеет соответствующую маркировку. Расшифровав ее, можно получить все сведения о конкретной модели концевого выключателя. Если на нем есть запись ВУ222М, то она обозначает, что перед вами выключатель концевой серии ВУ222. Подвижный элемент — рычаг модернизированный.

На этой структурной схеме продемонстрировано условное обозначение концевого выключателя, предназначенного для функционирования в управляющих цепях, работающих от переменного и постоянного тока с максимальным напряжением 660В

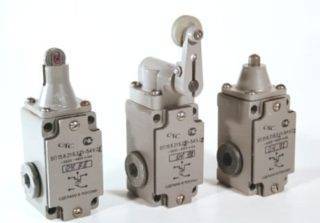

Подробно расшифруем для примера маркировку выключателя ВП 15М4221-54У2. Он оснащен одним подвижным действующим элементом серии 15. Имеет один замыкающий контакт и один размыкающий, оснащенный толкателем с роликом. Уровень защиты — IP54 со стороны привода, «У» обозначает климатическое исполнение, а цифра 2 — категорию размещения. Изделие соответствует ТУ У 31.2-25019584-005-2004.

Бесконтактные выключатели оптические

БКВ этого типа контролируют предметы, как перекрывающие излучение, так и отражающие его. Когда объект попадает в пространство между выключателем и источником света, датчик прерывает световой поток. Элемент, отвечающий за это действие, может быть релейным или полупроводниковым. Радиус реагирования распространяется до 150 м.

Оптический концевой датчик

Датчики приближения работают в широком температурном диапазоне — от -60 до +150⁰С. Они выдерживают давление около 500 Атм, могут эксплуатироваться в агрессивной среде и даже в условиях повышенной взрывоопасности.

КОНЦЕВЫЕ И ПАКЕТНЫЕ ВЫКЛЮЧАТЕЛИ

Концевые выключатели (КВ) – замыкают и размыкают электрическую цепь при возникновении и (или)завершении определенного события. Простейшим примером использования такого прибора является всем известная кнопка включения электрического освещения холодильника.

По принципу действия концевые выключатели можно разделить на:

• контактные (когда событие срабатывания обусловлено механическим соприкосновением двух тел и инициируется возникшим в результате давлением);
• бесконтактные (как правило, состоят из источника излучения и фотоэлемента или магнитоуправляемых контактов).

Некоторые типы концевиков помимо нормально разомкнутых контактов имеют еще и нормально замкнутые контакты. Вторая пара контактов позволяет осуществлять контроль состояния подключения. Отсутствие сигнала передаваемого через нормально замкнутые контакты говорит о повреждении электрических цепей.

Пакетные выключатели (ПВ) или пакетники – отдельный тип электроприборов. Они предназначены для использования в цепях переменного и постоянного тока. При этом есть существенные ограничения в их применении:

• в сетях 220V сила тока не должна превышать 100А;
• в сетях 380V эта же величина ограничена 60А.

К основным достоинствам пакетных коммутаторов можно отнести их компактность относительно рубильников, рассчитанных на ту же мощность. Основные номиналы силы тока, для которых в настоящее время выпускаются такие устройства, составляют 10, 16 и 25 Ампер.

Устройство пакетных выключателей.

Конструкция пакетника включает в себя:

• контактную группу;
• переключатель.

Внутри корпуса, на втулке квадратного сечения располагаются подвижные контакты. Сама втулка выполняется из изолирующего материала. Из стенок корпуса выступают клеммы неподвижных контактов. Цепь между ними замыкается поворотом переключателя.

Сам корпус пакетного выключателя выполняется из отдельных шайб, стянутых в монолит с помощью шпилек. Угол поворота ручки регулируется пружиной механизма быстрого переключения и упорами в верхней шайбе переключателя.

ПВ выпускаются в однополюсном, двухполюсном и трехполюсных вариантах. Последние чаще всего применяются для запуска трехфазных двигателей.

Типовой выключатель имеет четыре положения – два положения, в которых цепь замкнута и два положения, в которых электрическая цепь разомкнута. Однако, увеличив количество положений можно получить пакетный переключатель.

Область применения.

В старых домах это один из основных видов выключателя. Но и сейчас в подъездах домов эти электроприборы устанавливают в распределительных ящиках и щитках. Кроме этого они применяются:

• в пультах управления;
• на электрических подстанциях;
• в кабинах машинистов агрегатов, работающих от электричества (башенных кранов, экскаваторов и других электросиловых машин).

Пакетные выключатели и переключатели могут выпускаться в различных исполнениях. Как правило, материал корпуса – пластик или силумин. Количество изоляционных шайб, в зависимости от назначения и коммутационных целей колеблется от 1 до 12, но под заказ можно собрать переключатель практически с любым количеством положений рукояти.

Концевые, или конечные, разъединители: что они собой представляют

Такие устройства широко применяются на производствах, однако и их бытовое использование вполне оправдано. Концевые выключатели устанавливаются в холодильниках, микроволновых печах. Многие домашние мастера монтируют подобные устройства на дверцы кладовок или больших шкафов. Цель подобной установки – включение света при открытии дверей. Это довольно удобно и не требует лишних действий, таких как нажатие клавиши. К тому же в подобном случае невозможно забыть выключить освещение – при закрытии дверей цепь размыкается. В промышленности такие устройства применяются на различных станках для обеспечения безопасности оператора.

А как устроен конечный выключатель? Здесь все еще проще, чем в обычном. При нажатой кнопки или педали (в зависимости от конструкции) контакт разомкнут и напряжение на схему не подается. При открытии двери лапка высвобождается, пружина подтягивает соединительную пластину. В результате цепь замыкается и напряжение поступает на осветительные приборы или другие механизмы. При этом фиксации кнопки, педали или клавиши, как в случае с простым выключателем, здесь не предусмотрено.

Классификация по принципу действия

Выделяют три основные группы концевиков: механические, бесконтактные, магнитные. Главная функция всех этих приборов — автоматом отсоединять работающий механизм в момент достижения установленной позиции его подвижной частью. Эти выключатели служат не только для размыкания цепи, но и для ее соединения.

Работа цепи в коневых датчиках координируется двумя способами: непосредственным воздействием на подвижные контакты и позиционным управлением ими. В первом случае их называют контактными, во втором — бесконтактными. Примером контактных концевиков являются датчики, отвечающие за закрытие автомобильных дверей.

Датчики такого типа могут не только включать и выключать механизмы, но и устанавливать положение предмета контроля. К ним относятся поплавковые выключатели, а также датчики, определяющие уровень топлива. Сигналом к их срабатыванию служит изменение сопротивления, соответствующего определенному уровню жидкости.

Минус контактных датчиков в присутствии механических подвижных частей, сравнительно небольшой срок службы в связи с неэффективной защитой от влаги и пыли. Преимущество — простая конструкция, установка и эксплуатация. Значительно надежнее защищены от внешних воздействий бесконтактные выключатели. Более длительным является и их ресурс.

Концевики механического типа

Управление концевиками этого вида бывает роликовым или рычажным. Они срабатывают, как только управляющий механизм в виде колесика, кнопки или рычага испытывают на себе механическое воздействие.

При этом происходит изменение положения контактов — они могут замкнуться или разомкнуться. Процесс сопровождается сигналом — управляющим или предупредительным.

Наиболее часто концевые выключатели имеют два контакта — открытый и закрытый. Существуют конечные устройства одинарные, но встречаются они редко. В любом случае контакты есть в корпусе каждого, а рабочая схема с их номерами изображена на панели.

Конструкцией роликовых ВК предусмотрено выключение путем нажатия исполнительного механизма на кнопку в виде небольшого штока. Так как она связана с динамичными контактами, то в момент соприкосновения происходит размыкание питающей цепи.

Отличие рычажных выключателей состоит в том, что их подвижные контакты посредством тяги или через шток связаны с небольшим рычагом. Действие происходит, когда исполнительный механизм нажимает на этот рычажок.

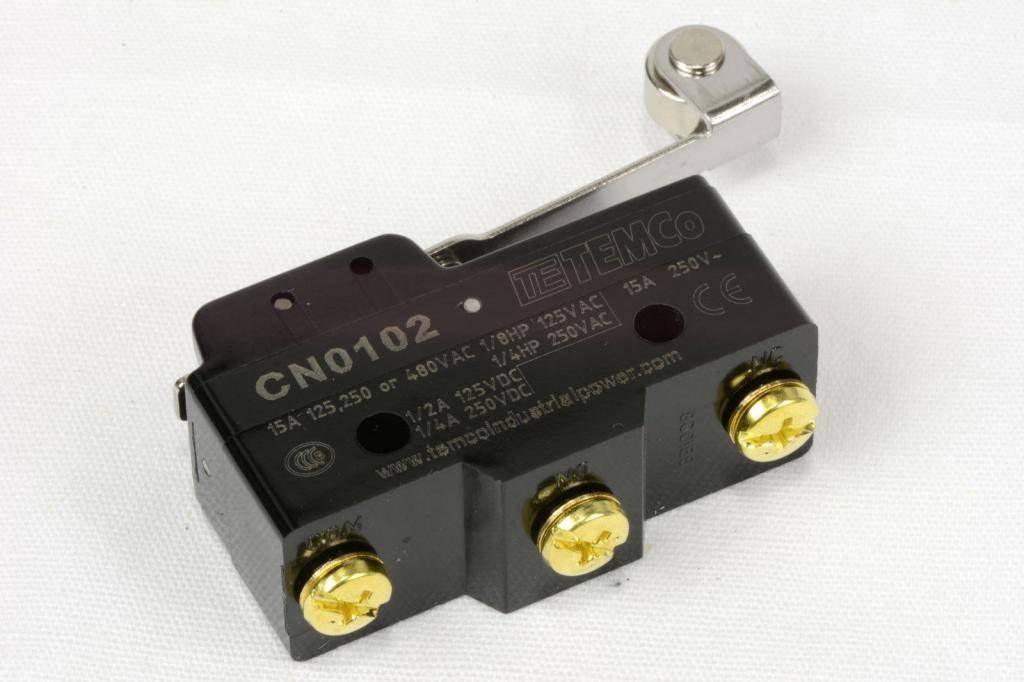

Кроме стандартных концевых приборов существуют микровыключатели. Работают они по тому же принципу, но их регулировка при монтаже требует большей точности по причине небольшого хода. Чтобы увеличить рабочий ход прибегают к такому приему, как включение в схему промежуточного элемента — рычажка с роликом.

Применяют такой тип выключателей, как на производстве, так и дома. В конструкции лифта использовано большое число КУ.

Среди них выключатель в виде датчика, лимитирующего минимальную и максимальную высоту хода лифта, сигнализирующего об обрыве каната, подающего сигнал об открытии двери и выполняющего еще много действий. На дверях во многих квартирах имеются микровыключатели, включающие свет в комнате при ее открытии.

В автомобилях такие механические конечные датчики включают в схемы сигнализации и освещения. Их особенностью является наличие одного ввода с подключенным на него положительным потенциалом. Корпусом является минусовая клемма, прижимаемая к металлическому элементу на кузове автомобиля, свободному от краски.

С массой автомобиля этот элемент соединен кабелем. Главное условие —выключатель не должен контактировать с мокрой поверхностью. Подключают конечные датчики при монтаже автомобильной сигнализации, используя схему. Их выходы допускается устанавливать как на дверях, так и в салоне на осветительных приборах.

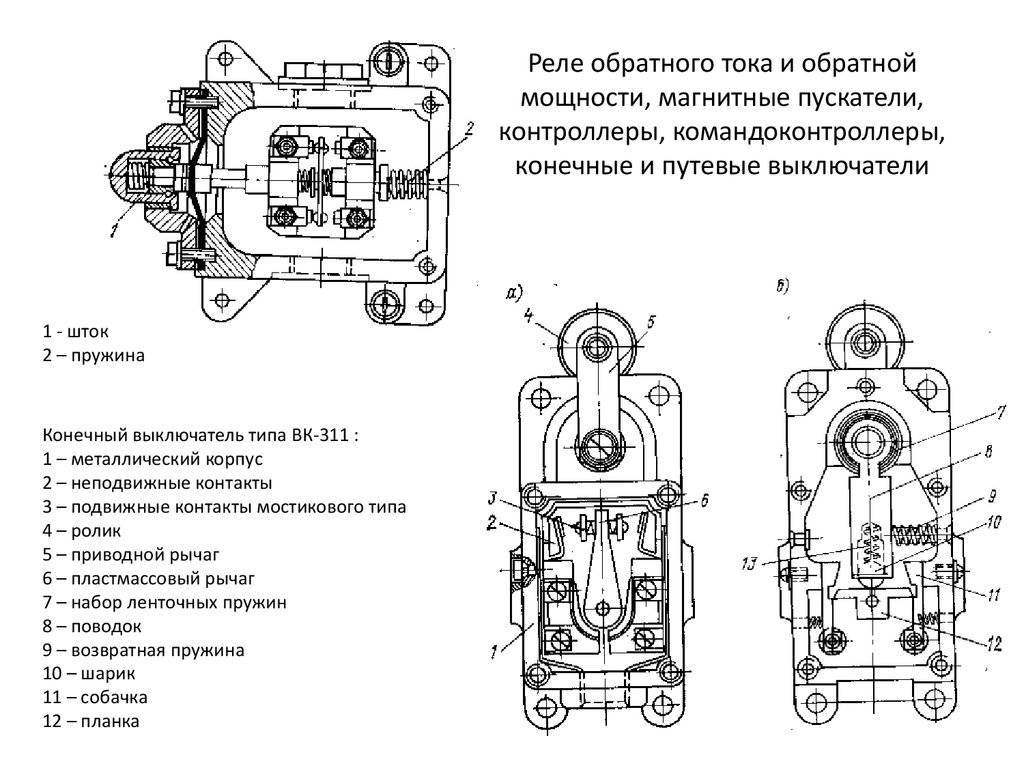

МЕХАНИЧЕСКИЕ КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ

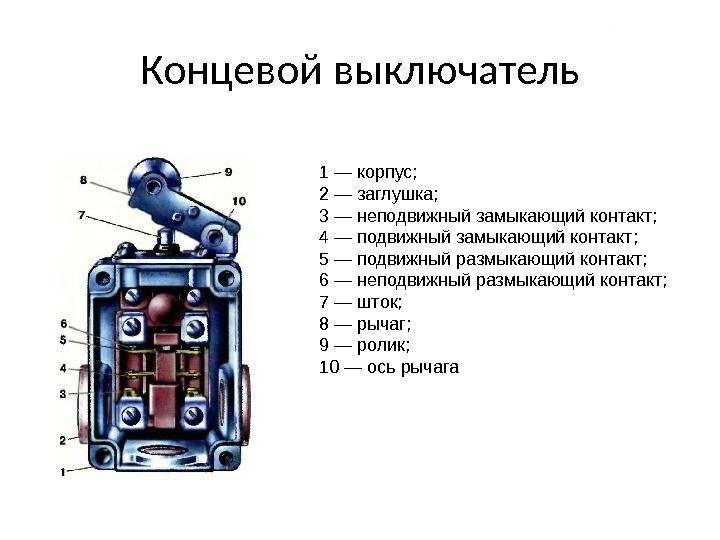

Традиционная конструкция КВ представляет собой механическое устройство, содержащее контактную группу, размещённую внутри корпуса прибора.

Контакты в таких конструкциях жёстко связаны с подпружиненным стержнем (штоком). Часть штока выступает за пределы корпуса КВ и воспринимает внешние механические воздействия, в результате которых шток перемещается, сжимая пружину и изменяя состояние контактной группы.

Для удобства интеграции КВ в различные системы, контактная группа обычно содержит как нормально открытые (НО, NO — normal open), так и нормально закрытые (НЗ, NC — normal closed) контакты.

Иногда такие типы контактов называют соответственно нормально разомкнутыми и нормально замкнутыми.

1. При отсутствии внешних воздействий на конечный выключатель, контакты НО разомкнуты, контакты НЗ находятся в замкнутом состоянии.

2. При давлении на шток, НО замыкаются, НЗ размыкаются.

Механические КВ имеют различное исполнение. В зависимости от их назначения, на выступающем конце стержня может устанавливаться ролик.

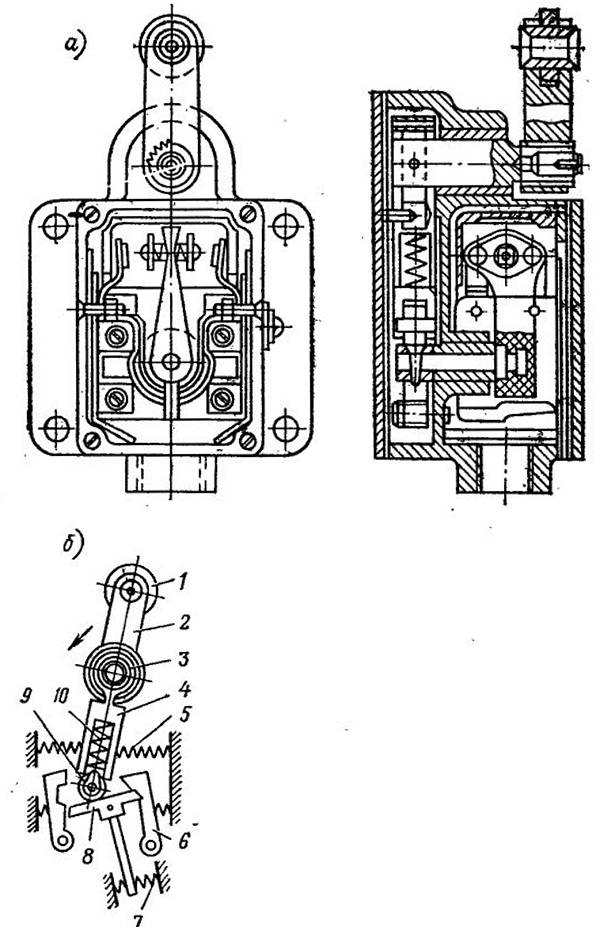

Конструкция концевого выключателя с роликом позволяет воспринимать не только осевые внешние воздействия на шток, но и усилия, направленные под небольшим углом по касательной к поверхности ролика. Такое исполнение уменьшает механический износ концевого стержня, контактирующего с внешними конструкциями.

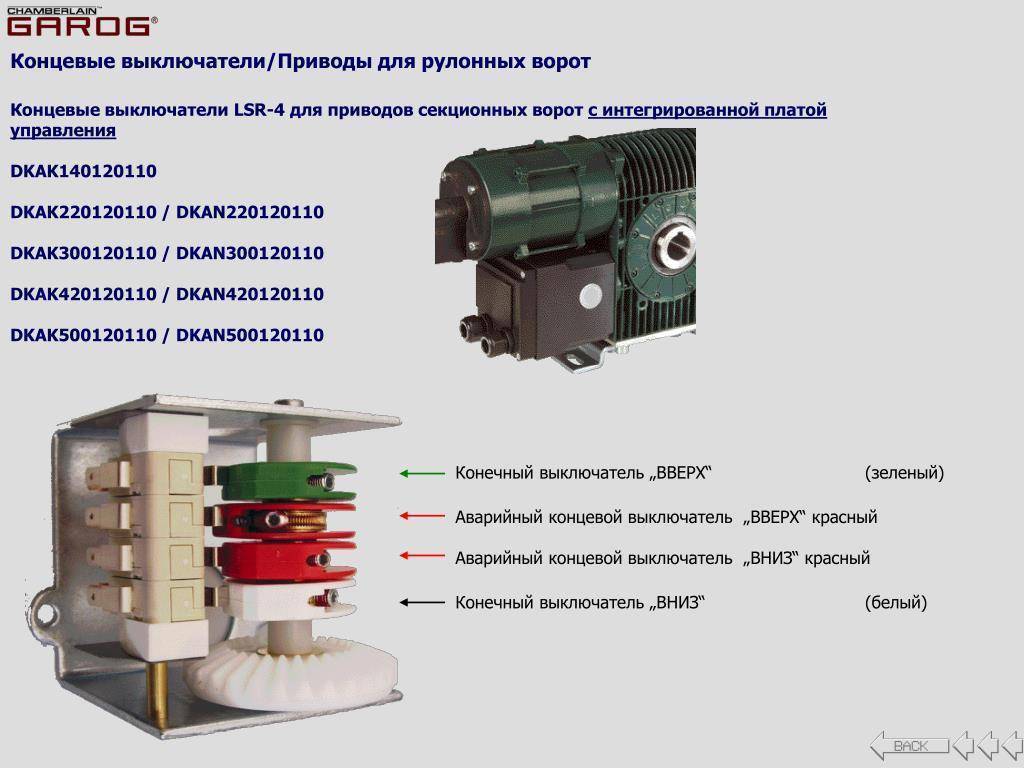

В отдельных конструкциях вместо выступающего стержня снаружи корпуса располагается поворотный рычаг с роликом на конце. Рычаг сопрягается с кулачковым механизмом, благодаря которому происходит перемещение стержня при повороте рычага.

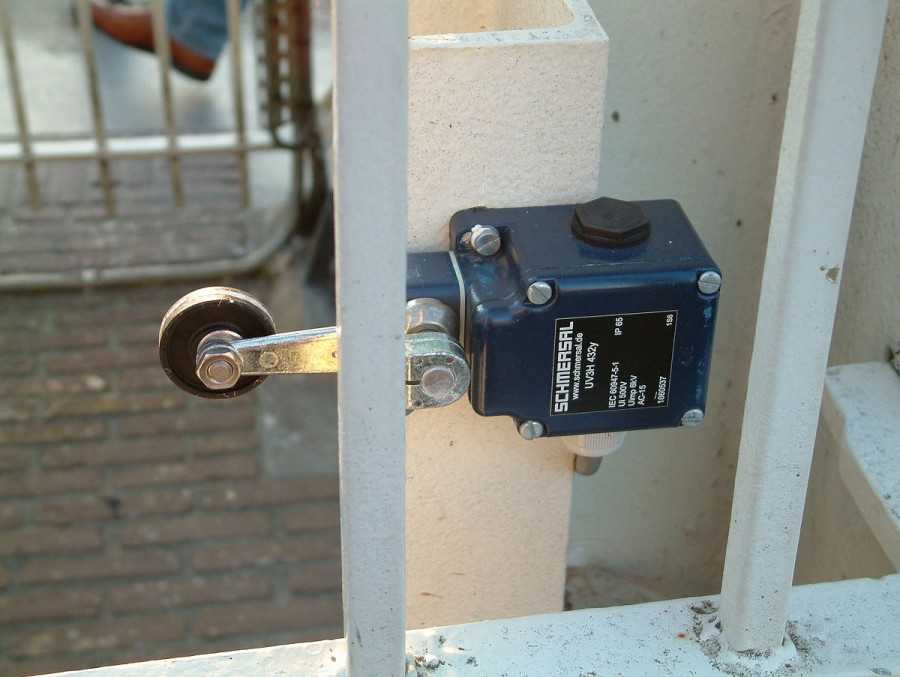

Поворотные концевые выключатели удобно использовать в случаях, когда необходимо зафиксировать движение контролируемой конструкции мимо точки установки концевика.

Выключатели, не ограничивающие движение контролируемой конструкции, а фиксирующие её перемещение через точку установки КВ, иногда называются путевыми.

Например, тележка мостового крана должна быть автоматически остановлена до её соприкосновения с механическим ограничителем во избежание сильного удара. Для этой цели на некотором расстоянии от упора производится установка концевого поворотного выключателя.

Перемещаясь мимо него, тележка поворачивает рычаг с роликом. Срабатывание контактной группы концевого переключателя вызывает останов ходового электродвигателя и торможение тележки крана. Расстояние от концевого упора до места установки КВ рассчитывается исходя из инерционного выбега тележки.

Подключение концевого выключателя

Схема подключения «концевика» определяется задачей — необходимостью замыкания или размыкания контактов цепи управления, сигнализации или контроля. В приведенной ниже в качестве примера схеме управления электроприводом задействованы нормально замкнутые контакты механического концевого выключателя (обведен красным).

Видно, что при срабатывании «концевика» происходит размыкание цепи питания катушки магнитного пускателя, что обеспечивает размыкание его главных контактов и отключение электродвигателя.

• Главная
• Электротехнические устройства
• Устройство и подключение концевого выключателя

Принцип работы

Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.

Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.

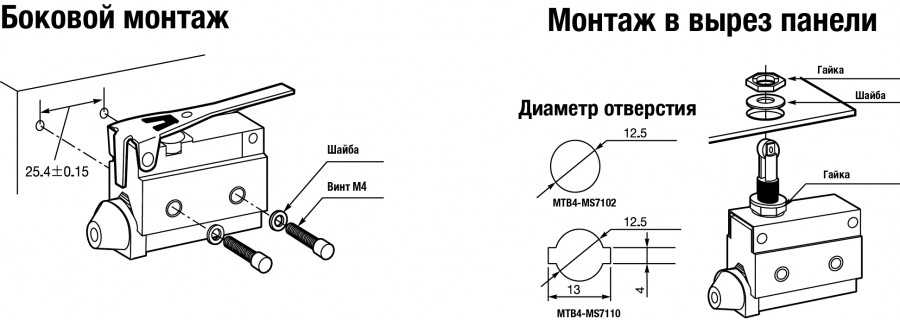

При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов. Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия. Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №2. Принципиальная электрическая схема концевых выключателей КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Принцип работы

Концевой выключатель работает по-разному: на подачу или отключение напряжения. Это может быть как прямое механическое воздействие – толчок, касание, нажатие, так и воздействие электромагнитных полей, ультразвука или инфракрасного излучения на особые элементы, входящие в конструкцию выключателя.

Независимо от функциональных особенностей, всегда срабатывает группа контактов, контролирующих необходимый диапазон движения.

При этом важно правильно настроить и установить концевой выключатель, чтобы он не запускался преждевременно, не пропускал сигнал, не ломался при «наезде» на него работающего механизма

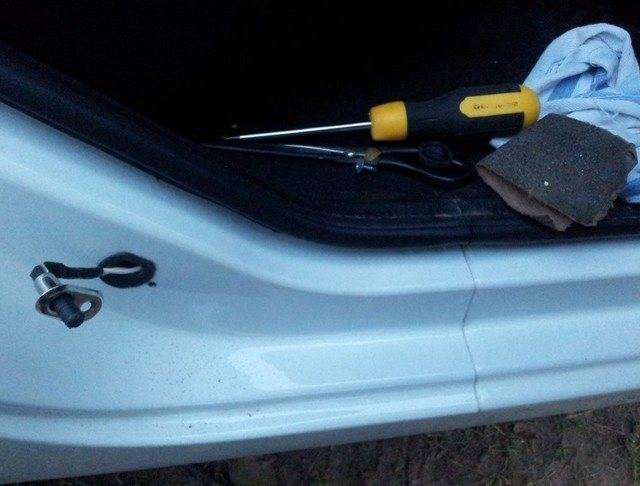

Установка концевиков дверей Лада Гранта

Зажигание света при открытии двери и запуск сигнализации производится при помощи кнопок-накладок. Часто они не подключаются на заводе, поэтому владельцам Гранта концевики дверей необходимо подсоединять самостоятельно.

При аккуратной работе время замены составит пару часов. Проводить подключение нужно для каждой двери по отдельности.

Зачем нужна установка концевиков дверей Лада Гранта?

Проблема заключается в наличии детали только на водительской двери. Производители не подсоединяют остальные элементы к системе. Поэтому подключение концевиков дверей Лада Гранта следует проводить самому или обратиться в СТО. Первый вариант позволит сэкономить и средства, и личное время.

При нахождении одной детали на водительской двери загораться свет будет только при ее открытии. Пассажиры вынуждены садиться в авто в кромешной тьме. Также, отсутствующий в Лада Гранта концевик двери, находящейся сзади, может послужить причиной ограбления. Что не будет приятно ни одному водителю.

Как выполняется для Лада Гранта установка концевиков дверей своими руками?

Чтобы провести монтаж необходимо провести разбор замка, снять блокирующую скобу. Для полного обустройства Лада Гранта концевики дверей легко подсоединяются. Прокладывать провод от блока предохранителей уже не нужно. Работа осуществляется по такой схеме:

1. Снятие замка и защитной скобы.

2. Открытие заглушки разъема и вставка клемм.

3. Подключение проводов от блока управления и концевиков.

4. Вывод концевиков и закрытие их заглушками.

Подводка проводов выполнена производителем, поэтому такая схема подключения концевиков дверей Лада Гранта довольно проста. А справиться с работой сможет даже новичок. Многие выполняют монтаж без снятия замка. Но так работа только усложняется.

Кроме того, важна и правильности установки. Любой концевик двери Гранта полярность подключения, которого является отрицательной, присоединяется к красно/зеленому проводу. Все переходы выполняются к водительской двери. Разобраться в подключении за приборной панелью сложно. А при проведении работы нужно обеспечить защиту проводов.

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

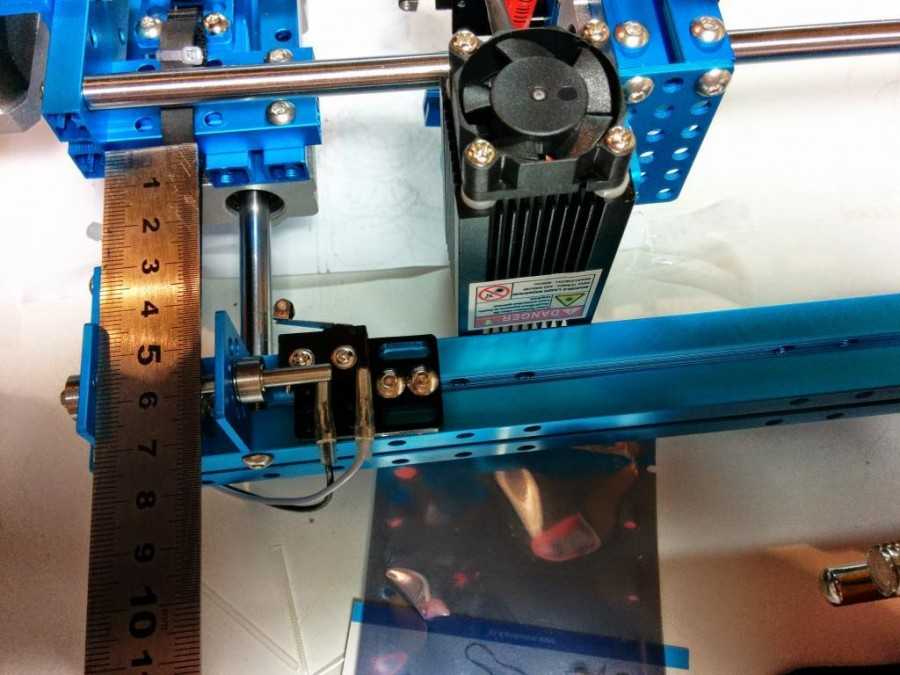

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

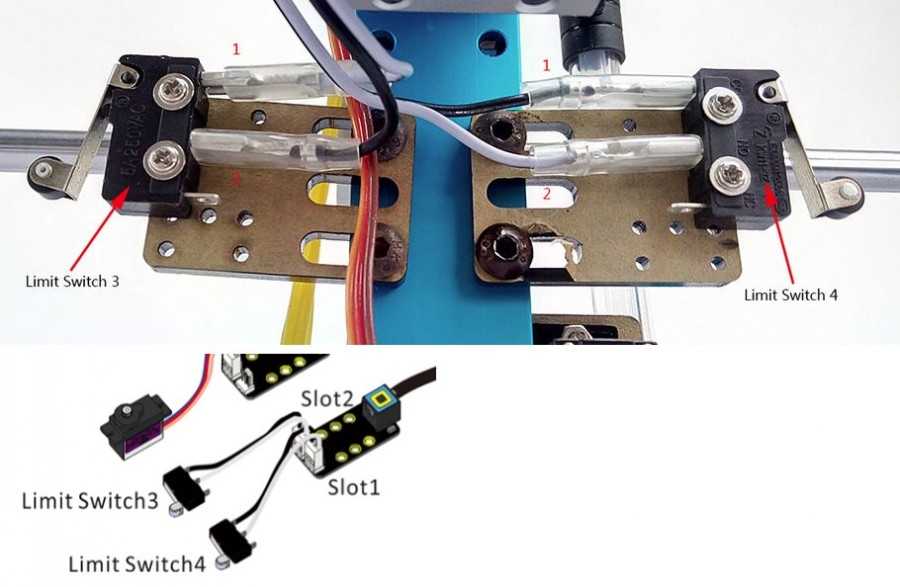

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Диаграмма — замыкание — контакт

Диаграммы замыкания контактов вычерчиваются для всех электрических приборов и аппаратов, имеющих контактные системы, которые настраиваются и работают в зависимости от протекания технологического процесса или устанавливаемого режима.

Диаграммы замыкания контактов вычерчиваются с целью фиксации как момента, так и длительности замыкания контактов, что в свою очередь определяет выбранный порядок работы схемы.

Диаграммы замыкания контактов пакетных ключей составляются согласно каталогам и заводским инструкциям.

Диаграммы замыкания контактов вычерчиваются для всех пневматических приборов, аппаратов и устройств с дискретным выходом, имеющих настроечные элементы, настраиваемые в зависимости от установленного режима.

Диаграммы замыкания контактов приборов-датчиков с дискретным выходом, переключателей, концевых выключателей, реле времени, многоцепных аппаратов ( например, КЭП) и других устройств вычерчивается применительно к моменту достижения технологического значения заданного Показателя, принудительного воздействия технологического оборудования и подачи командного имоульса устройства времени.

Диаграммы замыкания контактов путевых выключателей составляются на основании принятой схемы их работы и вычерчиваются по образцу, показанному на риб.

Диаграммы замыкания контактов конечных выключателей составляются на основании их работы и функционального назначения.

Диаграммы замыкания контактов универсальных переключателей управления составляются согласно каталогам и заводским инструкциям в соответствии с выбранной схемой их работы и вычерчиваются по образцу, показанному на рис. 5.19, а, где указываются номера секций, номера контактов, положение рукоятки ( в градусах), замыкания ( X) контактов при различных положениях рукоятки переключателя.

Проверка диаграммы замыкания контактов производится наладчиками.

Имеет симметричную диаграмму замыкания контактов роторной цепи для обоих направлений движения.

Перед оформлением диаграммы замыкания контактов следует установить наличие требуемого устройства, аппарата, прибора с необходимой комбинацией замыкания контактов в соответствии с требованиями разработанной схемы автоматизации. Это особенно относится к многоцепным коммутирующим устройствам — ключам, переключателям. Каталожные схему и диаграмму ( рис. 5.17) сравнивают с разработанной схемой с целью определения возможности применения данного изделия. Затем эту диаграмму используют в проектной документации как поясняющий материал, для чего его оформляют применительно к принятым решениям этой документацией.

Источник

Что такое концевой выключатель

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.

Устройство

Выключатель концевой состоит из подвижных контактных элементов и неподвижных. Он имеет металлический корпус, в котором установлен весь механизм. Устройство выключателя приведено на схеме ниже.

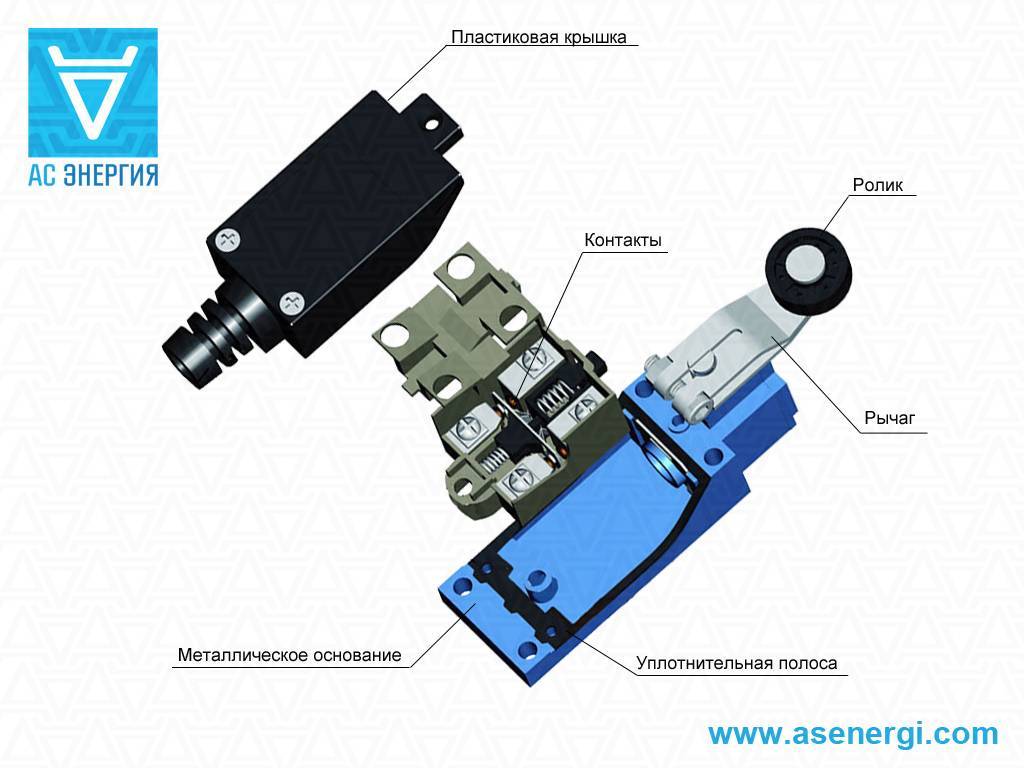

Механический концевой выключатель (конструктивная часть)

Основным параметром концевиков является свободный ход штока выключателя, который в зависимости от модификации составляет 0,5-2,7 мм. Рабочий ход выключателей измеряется миллиметрами. Поэтому устройства могут использоваться с применением дополнительного рычага, который оснащается небольшим роликом.

Принцип работы

Рассмотрим принцип работы на примере схемы автомобильного концевика. При механическом воздействии любой из двери на ролик подвижного штока контакт замыкается, вследствие этого зажигается лампа салонного плафона. Диоды на электросхеме установлены от обратных токов.

Принципиальная схема включения плафона автомобиля через концевые выключатели

Применение

Концевые выключатели применяются:

• в мебельной продукции;
• в автомобилестроении;
• в быту и бытовой технике;
• на производстве.

Концевые выключатели подразделяются на следующие виды:

• механические;
• бесконтактные;
• герконовые;
• ультразвуковые;
• емкостные;
• сенсорные (оптические);
• индуктивные.

Механические

Механические концевики являются основным видом выключателей в строительстве, а также производстве и металлургии. Наличие резиновых уплотнений на контактной группе является защитой устройств от пыли и грязи.

Механические выключатели бывают:

Бесконтактные

Бесконтактные концевики работают на транзисторном ключе, который обладает небольшим сопротивлением. К преимуществам таких устройств можно отнести отсутствие подгорания контактов, а также компактность.

Ультразвуковые

Ультразвуковые автоматические выключатели применяются в качестве датчиков объема и движения, основаны на специальных кварцевых элементах. Приборы выдерживают небольшие нагрузки в цепи, как например, от мотора привода штор или низковольтной аппаратуры.

Ультразвуковой концевой выключатель

Емкостные

Такие выключатели срабатывают в случае изменения электрической емкости, созданной человеком. При приближении к устройству возникает электроемкость, которая активизирует устройство мультивибратора, находящегося в концевике. Чем ближе подходит человек, тем больше емкость и меньше частота импульса. Основой механизма является пластина конденсатора.

В ниже приведенном видео рассмотрены емкостные концевики. Снято каналом chipdip.

Сенсорные (оптические)

Устройство сенсорных выключателей имеет инфракрасный светодиод и фототранзистор. Диод, управляя подаваемым импульсом, дает возможность цепи открывать фототранзистор. Такие устройства могут широко использоваться на ЧПУ.

Индуктивные

Индуктивные концевики работают в заданном диапазоне электромагнитного поля. Датчик, который вышел из зоны действия магнитного поля, подает импульс на включение прибора.

Метки

3D шутер
Action
Adventure
Alawar Entertainment
casual games
CE
Collector’s Edition
Electronic Arts
Elephant Games
Nevosoft
RPG
Stalker
Stalker Shadow of Chernobyl
Игры для iOS
Коллекционное издание
ОП 2.1
Объединенный пак 2.1
Поиск предметов
РПГ
Сталкер
Сталкер прохождение
автосимулятор
аркада
игры для ПК
игры для девочек
игры на Андроид
казуальная игра
казуальные игры
многопользовательская
мультиплатформенная
разное
ресторанный симулятор
симулятор
симы
скачать игру
стратегия
тайм-менеджмент
тактический шутер
три в ряд
триврядка
шутер
шутер от первого лица
шутер от третьего лица
экономическая стратегия
экшен

Производители и модели

Концевые выключатели используются во всех сферах промышленности и множестве других областей деятельности. Востребованность этих устройств вызвала большой интерес со стороны производителей электротехнических изделий. Существует множество фирм, выпускающих концевые выключатели разных типов. Рассмотрим наиболее популярные модели и виды КВ:

Концевой выключатель с роликом Schneider

Schneider Electric — это французская компания, деятельность которой длится уже 185 лет. Фирма занимается разработкой и производством широкого ассортимента электротехнических изделий. Заводы этой фирмы построены и в России, что позволило снизить цену и сделать продукцию доступной для массового покупателя. Концевые выключатели Schneider — надежные и универсальные устройства, обеспечивающие безотказную и долговечную работу.Компания выпускает следующие виды механических КВ:

• Кнопочные.
• Штоковые.
• Роликовые штоковые.
• Роликовые рычажные.
• Роликовые с регулируемым рычагом.

Концевые выключатели Schneider

Концевой выключатель с роликом ВП15К21

ВП15К21 — это серия путевых выключателей, предназначенных для промышленного использования. Они рассчитаны на эксплуатацию в следующих условиях:

• Постоянный ток — до 440 В.
• Переменный ток — до 660 В.
• Номинальный тепловой ток — 10 А.
• Номинальное напряжение по изоляции — 660 В.

Выпускаются штоковые и рычажные типы выключателей полумгновенного и прямого действия.

Таблица 1. Характеристики концевых выключателей серии ВП15К21.

Тип выключателя	Число полюсов	Тип привода	Скорость срабатывания
ВП15К21А(Б)111	1	Толкатель	Прямое действие;
ВП15К21А(Б)211	2
ВП15К21А(Б)121	1	Толкатель с роликом	Полумгновенное действие
ВП15К21А(Б)221	2
ВП15К21А(Б)131	1	Рычаг с роликом
ВП15К21А231	2
ВП15К21Б231
ВП15К21А(Б)161	1	Рычаг регулируемой длины	Полумгновенное действие
ВП15К21А(Б)261	2
ВП15К21А(Б)191	1	Рычаг с роликом регулируемой длины
ВП15К21А291	2
ВП15К21Б291

Предлагаются варианты типоразмеров и конструкционных типов, способные выполнять сложные задачи в соответствии с существующими технологическими условиями.
