Виды плоскогубцев: кусачки, зажимные, универсальные, специальные

Устройство плоскогубцев: рассматриваем подробную конструкцию инструмента

Что необходимо знать об устройстве плоскогубцев? Прежде всего, что этот инструмент состоит из трех основных частей. Это рабочая зона, которая представлена в виде плоских губок с насечками, шарнирное соединение и рукоятка. Ниже на фото эти элементы обозначены на примере классических плоскогубцев.

Многие совершенно правильно сейчас подумают, что в арсенале домашних инструментов такой прибор точно встречается редко. И это действительно так, ведь такой инструмент предназначен для выполнения узкоспециализированных работ, и поэтому домашние мастера редко его используют. Гораздо эффективнее работать пассатижами, устройство которых представлено на фото ниже.

Как видно по фото, функционал пассатижей очень широкий, и такие инструменты действительно являются незаменимыми помощниками в арсенале у домашнего мастера. С их помощью можно выполнять любые виды работ, чего нельзя сказать о плоскогубцах, которые предназначены только и исключительно для захвата плоских или тонколистовых деталей.

Изучая устройство плоскогубцев и пассатижей, необходимо уделить внимание рукоятке. Она состоит из двух частей, управление которыми происходит одной рукой

Отличие конструкции рукоятки заключается в материале ее покрытия. Они бывают:

  1. Обычные — изготавливаются из простого пластика.
  2. Эргономичные — пластиковое покрытие дополнено резиновыми накладками, что необходимо для повышения удобства работы. Инструмент не скользит в руках, и поэтому повышается качество и точность выполнения манипуляций.
  3. Электроизоляционные — это инструменты, которые предназначены специально для применения электромонтажниками. Их главная особенность в том, что рукоятки имеют покрытие из жесткого и прорезиненного пластика, который обладает диэлектрическими свойствами (не проводит ток), тем самым обеспечивая безопасность монтажника при проведении работ под напряжением.

Использовать обычные плоскогубцы и пассатижи с обрезиненными рукоятками для работы под напряжением категорически противопоказано. Ведь отличается такой инструмент от электроизоляционного тем, что он не проходит испытания под напряжением

Это важно понимать, так как от этого зависит не просто безопасность, но и жизнь человека

Это интересно! Отличить обычные плоскогубцы и пассатижи от диэлектрических видов довольно просто. Последние имеют специальное обозначение в виде допуска по номинальному напряжению.

Накладки на ручки могут наноситься разными способами:

  • приклеивание;
  • надевание без дополнительной фиксации;
  • крепление металлическими штифтами — используется крайне редко;
  • горячее надевание.

Последний вариант является самым эффективным, так как предусматривает надевание готовых накладок, пока они находятся в горячем состоянии. При остывании материала, происходит температурная усадка, тем самым обеспечивается надежная их фиксация. Все остальные способы являются менее надежными, поэтому в итоге можно столкнуться с такой ситуацией, когда в процессе работы происходит проворачивание накладки или вовсе ее спадание.

В устройстве плоскогубцев большую роль играет защитное покрытие рабочей части.

Его наличие является обязательным, так как инструмент изготавливается из металла, который подвергается коррозии. В качестве защитного покрытия плоскогубцев и пассатижей используется защитный лак. Однако такой способ является далеко не самым эффективным, поэтому большинство дорогих устройств изготавливаются с нанесением защитного покрытия в виде хрома (хромирование).

Это интересно! Технические параметры для производства пассатижей регламентируются стандартом ГОСТ 17438-72. Твердость каждой зоны рабочей части зависит от функционального предназначения, например, режущие части на шарнире имеют твердость 51 HRC (для сравнения: режущие кромки на бокорезах имеют твердость 53 HRC, а зажимная поверхность обладает твердостью всего в 45,5 HRC).

Регулировка передаваемого усилия

В продаже можно встретить изделия, которые позволяют регулировать усилия сжатия. Подобные модели могут применяться в случае, когда обрабатываемая заготовка не должна подвергаться механическому воздействию. К особенностям этого предложения отнесем следующие моменты:

  1. Регулировка максимального усилия, с которым будет оказываться воздействие, проводится при помощи специального шарнира. Он размещается в пазах, а за счет изменения положения можно регулировать требуемый показатель.
  2. Процесс регулировки предусматривает разведение ручек, после чего шарнир переустанавливается в требуемый паз. Сделать все это можно достаточно быстро и просто, для перемещения шарнира не требуется специальный инструмент.
  3. За счет переустановки шарнира можно также изменить расстояние между губками, изменяя диапазон размеров захватываемых деталей. Эта возможность также существенно расширяет область применения пассатижей.

Есть модели с расширенной рабочей зной пассатижей. Для этого насечки делаются сразу после шарнирного соединения. За счет этого изменения захват детали проводится не только губками, существенно расширяется область применения инструмента.

В заключение отметим, что в продаже встречается довольно большое количество различных наборов. Не рекомендуется приобретать наборы, так как в большинстве случаев в их комплект включаются дешевые изделия. Лучше всего подбирать инструменты по отдельности и собирать собственный набор.

Требования

  • Во-первых, конечно, они должны быть удобными в использовании и достаточно легкими.
  • Во-вторых, рукоятки при захвате не должны полностью смыкаться между собой, а находиться на некотором расстоянии и слегка подпружинивать.

Кузнечные клещи разных видов. Фото Фирма Ютика

Очень часто бывает необходимо подогнать губки клещей под заготовку. Делается это очень просто. Существует два способа придать губкам желаемую форму

После нагревания клещей до раскаленного состояния, их губками осторожно сжимают заготовку и проковывают прямо по заготовке до положения, в котором губки плотно прилегают к поверхности металла

Второй способ подвода формы губок под заготовку отличается от первого тем, что губки клещей нагреваются вместе с заготовкой, зажатой между губками. После этого губки, как и в предыдущем способе, обжимают при помощи ручника, зафиксировав предварительно рукоятки клещей при помощи шпандыря.

Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки

Клещи, плоскогубцы, пассатижи, кусачки — это представители очень разнообразной группы инструментов, называемой — шарнирно-губцевые инструменты. Их главное отличие в форме рабочей поверхности, определяемой их назначением. Эти инструменты активно используются в самых разных сферах, ими пользуются и врачи стоматологи, и кузнецы, и железнодорожники. В частности клещи — один из самых древних инструментов, они являются неотъемлемым атрибутом (вместе с молотом) греческого бога огня — Гефеста. С клещей и начнем.

Клещи

Обычно это инструмент с относительно длинными ручками и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Клещи предназначены, преимущественно, для захвата деталей. Кузнечными клещами держат раскаленный металл, у них длинные ручки и различная форма губок.


Старинные кузнечные клещи У железнодорожников есть клещи для переноски железнодорожных шпал, а также для переноски рельс.

Клещи для переноски шпал и рельс (ROBEL)

Столярными (плотницкими) клещами вытаскивают гвозди.

Столярные (плотницкие) клещи (GEDORE)

Сантехнические клещи (трубные) обычно имеют зубчатую выемку для захвата труб, наклоненные губки и переставной шарнирный механизм для зажима труб разного диаметра.


Сантехнические клещи (STAYER)

К клещам относят и целый ряд электромонтажных инструментов: это и обжимные клещи для клемм, клещи для снятия изоляции с проводов, клещи для разъемов, клещи для кабельных вводов, токоизмерительные клещи, изолирующие клещи для замены предохранителей и т.п.

Вообще же, клещами можно назвать почти любой шарнирно-губцевый инструмент, например плоскогубцы, упрощенно — это клещи с плоскими губками.

Плоскогубцы

Плоскогубцы — это клещи имеющие плоскую рабочую поверхность, часто с мелкой насечкой. Используются они для захвата относительно маленьких деталей и осуществления с ними различных манипуляций (сгибание, перекусывание), часто одновременно использую сразу два инструмента. Для разных работ форма самих губок может быть разной. Есть плоскогубцы с удлиненными губками (длинногубцы, утконосы) и плоскогубцы с изогнутыми губками, используемые при работе с деталями находящимися в труднодоступных местах; плоскогубцы с узкими губками (узкогубцы), используемые при тонкой работе; плоскогубцы с укороченными губками, обеспечивающие на концах губок большую силу сжатия. Некоторые плоскогубцы имеют на рабочей поверхности накладки для исключения повреждений деталей. Часто плоскогубцы имеют режущие кромки для перекусывания проволоки. Комбинированные плоскогубцы, иногда называемые пассатижами, — это инструмент включающий плоскогубцы, имеющий режущие кромки для перекусывания проволоки и гвоздей, выемку с зубцами для захвата трубок, гаек и различных цилиндрических деталей. Это многофункциональный инструмент, с одной стороны способный помочь в различных ситуациях, с другой стороны специальные инструменты справляются с конкретными задачами лучше. Поэтому комбинированные плоскогубцы — инструмент для бытового набора инструментов, а не для профессионального.

Комбинированные плоскогубцы (Facom)

Круглогубцы

Отличие круглогубцев от плоскогубцев — круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками. Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.

Пассатижи

Если исходить от французского происхождения названия этого инструмента — pinces-a-tige, pince — зажим и tige — стержень, то пассатижи — это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название — это выемка с зубцами.


Старинные пассатижи с двумя зубчатыми выемками, для больших и маленьких диаметров

Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера.


Пассатижи с переставным шарниром (Task Force)

Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.

То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 — это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны — пассатижи имеющие плоскогубцы.

Плоскогубцы

Этот инструмент родом из нашего детства. Большой энциклопедический словарь технических терминов определяет плоскогубцы, как ручной слесарно-сборочный инструмент, оснащённый губками пирамидальной формы прямоугольного сечения, применяемый для захвата и изгибания небольших металлических деталей. Из определения видно, что плоскогубцами можно:

  • удерживать предмет (металлическую полосу, шайбу, гвоздь, электрический провод);
  • согнуть металлическую полоску, проволоку.

То есть, основное их назначение — захват и манипулирование. Инструмент умеет только держать и гнуть. Не зря среди своих многочисленных родственников — пассатижей — на витринах магазинов инструмента встречается сейчас крайне редко. Отечественные плоскогубцы должны соответствовать ГОСТ 7336-93, согласно которому они бывают:

  1. С короткими (25–55 мм) или длинными (50–63 мм) губками. Кстати, критерием принадлежности к тому или иному типу является не длина губок, а соотношение их линейных размеров с размерами зажимных рукояток.
  2. С простыми или изолирующими рукоятками. Последние при этом изготавливают согласно ГОСТ 11563-94, который регламентирует требования к ручному инструменту для выполнения работ под высоким напряжением.

Размеры выпускаемых инструментов: 125–220 мм (общая длина).

Изготавливают отечественный инструмент из инструментальной углеродистой стали У7А с объёмной закалкой до 45 единиц по HRC. Декоративное покрытие для защиты от коррозии наносят одним из 3-х способов:

  • Химическое оксидирование. Цвет покрытия — тёмно-серый с чёрным отливом.
  • Химическое фосфатирование. Поверхность инструмента — матово-серая, различных тонов (от светло- до тёмно-серого).
  • Хромирование. Это покрытие наиболее прочное и коррозионностойкое.

Разновидности пассатижей

Пассатижи являются распространенным многофункциональным инструментом, относящимся к группе слесарно-монтажных. Их основным предназначением служит зажим и захват различных деталей, а также труб.

Наиболее часто они применяются для:

  • Зажима некрупных деталей в процессе обработки (как аналог ручных тисков).
  • Обжатия клемм на электрическом проводе при условии, что под рукой отсутствует специальный инструмент.
  • Захвата предметов, обладающих высокой температурой, в том числе, раскаленных.

По сути своей, пассатижи универсальны и присутствуют в арсенале любого мастера. Несмотря на это, существует ряд особенностей, которые позволяют классифицировать их на три подвида.

Для удержания труб небольшого диаметра незаменимы

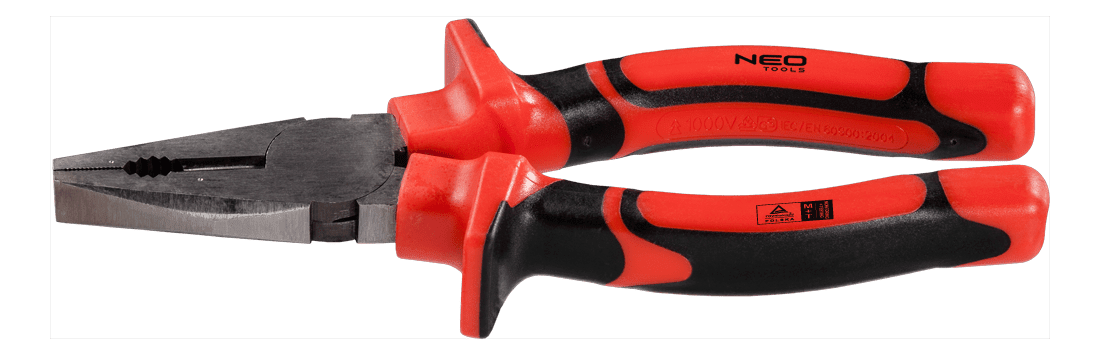

Диэлектрические

Данный вид пассатижей используется в основном электриками. В целом, они похожи на комбинированные, которые будут описаны ниже. Отличием служит изоляционное покрытие на ручках инструмента.

К сведению. Этот вид пассатижей может выдержать напряжение, как минимум 1000 В. На рукоятках инструмента обязательно указывается то предельное значение ЭДС, которое конкретная модель может выдержать.

Инструмент с изоляцией позволяет работать там, где электричество

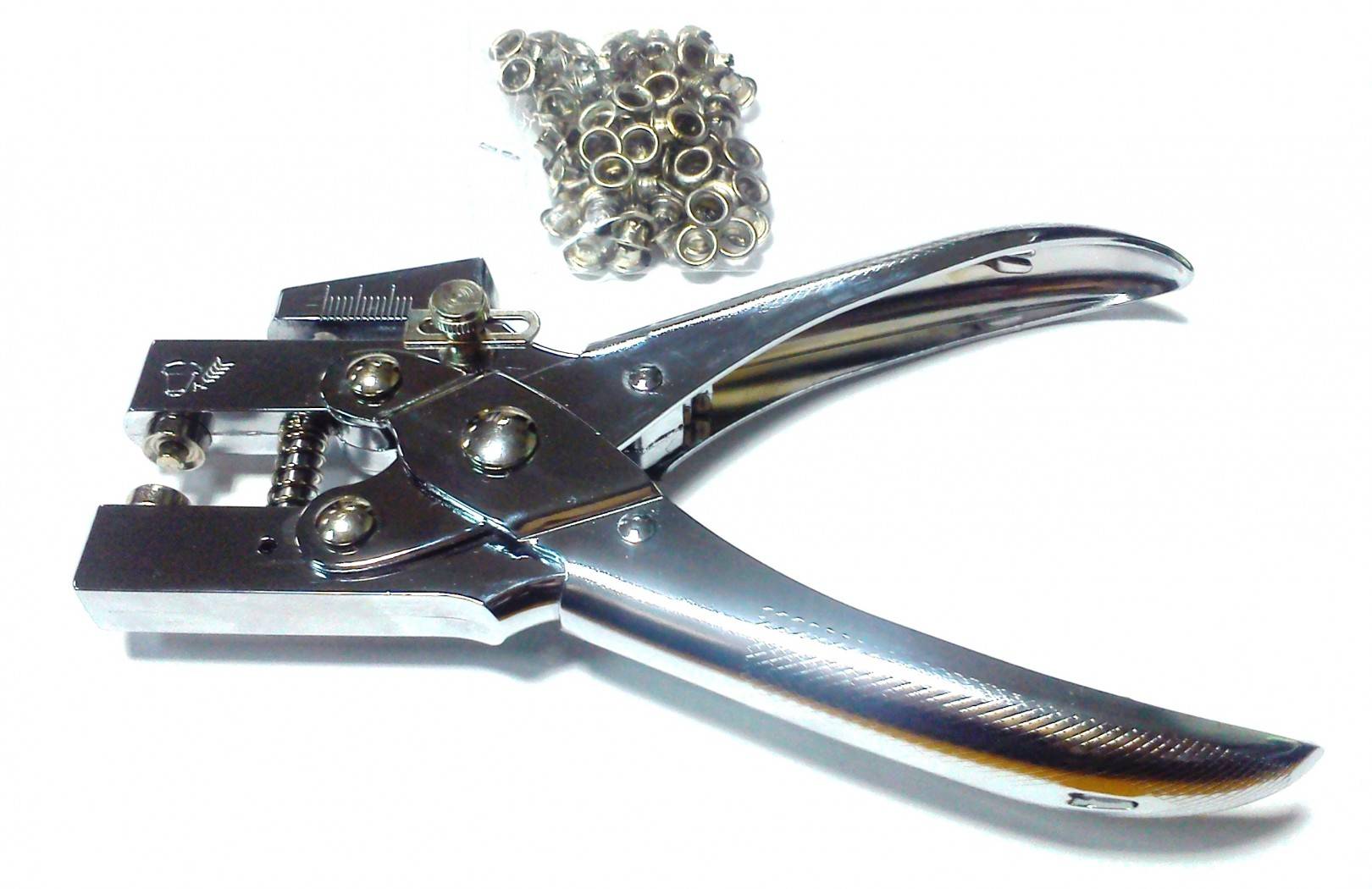

Люверсные

Люверсами называют специальные колечки из металла, применяющиеся для того, чтобы устанавливать баннеры, растяжки и в некоторых случаях, шторы.

Люверсные пассатижи предназначены именно для того, чтобы устанавливать такие колечки. Таким предназначением и определяется внешний вид инструмента. Их можно принять за специфический дырокол.

Люверсными пассатижами материал протыкается таким образом, чтобы впоследствии в него можно было смонтировать колечки.

Для навеса рекламного щита понадобится специнструмент

Комбинированные пассатижи

Эти пассатижи наиболее широко используются для бытовых целей. Также популярны они среди слесарей.

К сведению. Этот вид пассатижей и может помочь в заворачивании гаек. Специалисты рекомендуют воздержаться от этого. Так как инструмент может сорвать резьбу гайки. И такой «срыв» очень вероятен.

У данного вида пассатижей есть несколько ключевых особенностей:

  • их можно использовать при осуществлении широкого спектра работ;
  • у них достаточно невысокая стоимость;
  • для их изготовления используются материалы, обладающие низкой себестоимостью;
  • они компактны, что делает их хранение и транспортировку значительно более легкой и удобной.

Правила эксплуатации

В народе бытует мнение, что любые кусачки являются простейшим инструментом строительного дела, уверяют, что никаких сложностей в его эксплуатации нет, и пользоваться ими сможет любой человек. На самом деле каждый отдельный вид кусачек требует соблюдения определенных правил, предлагаемых заводом-изготовителем.

Кусачки должны располагаться непосредственно под прямым углом относительно перекусываемого элемента.
Не следует очень сильно нажимать на рукоятку

При мощном воздействии инструмент может сломаться.
Важно внимательно следить за процессом работы инструмента. Довольно часто обрабатываемая поверхность начинает крошиться, и мелкие осколки отлетают в разные стороны

Поэтому присутствие посторонних людей во время резки нежелательно.
Для того чтобы откусить кусок проволоки, необходимо использовать специальные углубления у кусачек, а никак не их кончик.

При разделении материала следует обратить внимание на кромки. Они должны полностью сомкнуться между собой

Если же губка начинает расходиться, работу придется прекратить, в противном случае режущие элементы инструмента сломаются.
Использование мощных кусачек подразумевает задействование двойной рабочей силы, где один человек должен держать отрезаемую часть, а другой – соответственно, разрезать.
Несмотря на сферу деятельности, каждый мастер должен иметь определенную амуницию, чтобы защитить себя в процессе работы.

Довольно часто при длительной эксплуатации кромки устройства начинают затупляться. Соответственно, их необходимо заточить. При наличии требуемого оборудования можно провести данную процедуру в домашних условиях, но лучше всего отдать в мастерскую.

Обзор кусачек-бокорезов можно посмотреть в видео ниже.

Пассатижи: что это за инструмент?

С французского название переводят как «зажимать стержень». Стандартные пассатижи – многофункциональный инструмент, который служит для захвата и фиксации различных деталей. В магазинах чаще всего продают их.

С каждой стороны у них находятся зубчатые выемки – одна или две. Они служат для захвата цилиндрических изделий. Для препятствия скольжению на поверхности предусмотрена насечка. Часто губки снабжены боковыми режущими кромками.

Основные функции:

  • обжатие клемм на проводах,
  • фиксация деталей при обработке,
  • удерживание горячих предметов.

Универсальные пассатижи совмещают несколько функций: плоскогубцев, бокорезов и резаков.

Пассатижи: для чего используются?

Если кратко: для захвата и зажима деталей различной формы, включая цилиндрическую. Их применяют при монтаже электрики, обработке металлов, древесины, пластика, резины, стекла и прочих слесарных работах. Их используют при монтаже различных конструкций, а также при установке сантехнического оборудования, кухонной техники, электропроводки.

Важно: чтобы исключить риск поражения током, электротехнические манипуляции допустимо выполнять только диэлектрическими пассатижами, которые выдерживают определенный уровень напряжения. На некоторых моделях предусмотрена регулировка усилия сжатия губок

Это достигается перемещением шарнира в специальный паз, что регулирует ширину раскрытия. Функция полезна, если размеры детали больше тех, что может захватить стандартный инструмент

На некоторых моделях предусмотрена регулировка усилия сжатия губок. Это достигается перемещением шарнира в специальный паз, что регулирует ширину раскрытия. Функция полезна, если размеры детали больше тех, что может захватить стандартный инструмент.

Лучшие модели по версии Домовушкина:

  • Topex 160 мм. Самая практичная модель для бытовых нужд. Резиновые рукоятки, губки из углеродистой стали.
  • CombiMax для резки проволоки любой твердости. Очень удобные. Режущие кромки прошли индуктивную закалку.
  • PRO Connect 12-4611-4. Надежный, долговечный. Покрытие рукояток – ПВХ.
  • Vira 397017. Диэлектрические пассатижи с острыми режущими кромками. Длина рабочей части 160 мм.
  • Haupa 211200 180мм. Диэлектрические, с хромированным покрытием и усиленными режущими кромками.

Инструмент плоскогубцы

Несмотря на то что пассатижи широко распространены, первыми были придуманы плоскогубцы. Это инструмент для захвата и удержания небольших деталей, чтобы с последними можно было проводить работу, например, согнуть, перекусить, зачистить и тому подобное.

Если рассмотреть пассатижи и плоскогубцы, отличие очевидно. Само слово «плоско» подразумевает присутствие у инструмента губок, рабочая часть которых имеет плоскую поверхность. В некоторых моделях на них набита специальная мелкая насечка для лучшей фиксации деталей во время их обработки.

Существует несколько модификаций плоскогубцев, отличие между которыми заключается в форме губок. Для выполнения различных функций были разработаны:

  • плоскогубцы с губками удлиненной формы;
  • с изогнутыми под углом, для работы в неудобных местах;
  • с тонкой их формой;
  • плоскогубцы, имеющие короткие губки, для крепкого захвата;
  • с накладками из пластика, для аккуратного зажима детали;
  • модифицированные кромками, чтобы перекусывать проволоку.

Материалом, из которого изготавливают плоскогубцы, является сталь углеродистая марки У7А. Кроме этого, металл подвергают объемной закалке в сорок пять единиц и покрывают защитным слоем при помощи:

  • оксидирования;
  • фосфатирования;
  • хромирования.

Плоскогубцы выпускают как с изоляторами для ручек, так и без них. В первом случае инструмент допускается в работу с электрическими элементами, находящимися под напряжением, о чем должна соответствовать надпись на изоляторах.
