Виды и типы выключателей света: обзор по вариантам подключения + разбор популярных брендов

На что обратить внимание при выборе?

Хотя стандартный электрический выключатель является довольно простым устройством, при его выборе необходимо учесть несколько основных моментов:

Первое, на что следует обратить внимание при выборе изделия, – это на тип проводки (скрытая или открытая) и условия последующей эксплуатации. Естественно выключатель, рассчитанный на работу внутри помещения, ни в коем случае нельзя использовать снаружи.
Затем следует определить количество контактных групп
Для включения/выключения обычной комнатной люстры обычно используют однополюсные выключатели, которые подсоединяют в «разрыв» провода «фазы»

Для управления мощными водонагревательными устройствами профессионалы рекомендуют применять двухполюсные изделия, которые отключают от прибора оба питающих провода («ноль» и «фазу»).
Чтобы контакты не подгорали в процессе эксплуатации, а изделие прослужило как можно дольше, электрические параметры выключателя (рабочее напряжение и номинальный ток) лучше выбирать с запасом.
Внешнее оформление выключателя также имеет важное значение при выборе. Многообразие цветовых расцветок (от стандартного классического белого до ультрасовременного стального) современных клавишных выключателей позволяет подобрать изделие, которое будет гармонировать с общим дизайном помещения.

И последний (хотя и не менее важный) показатель, влияющий на выбор коммутационного приспособления – это его цена. Как правило, чем дороже изделие, тем более качественные материалы были использованы для его изготовления. Да и конструкция механизма у дорогих устройств более надежная и долговечная. Поэтому за дешевизной при выборе комплектующих электротехнических компонентов не стоит гнаться. От этого, в конечном итоге, может зависеть не только срок бесперебойной эксплуатации, но и безопасность.

Виды автоматических выключателей (АВ)

  • Все автоматы можно разделить на выключатели переменного тока, постоянного тока и универсальные, работающие при любом электрическом токе в сети.По своей конструкции АВ бывают: воздушные, модульные, а также в литом корпусе.
  • Автоматические выключатели подразделяются по показателю номинального тока. Также еще одно различие — это номинальное напряжение. В большинстве случаев АВ работают в сетях с напряжением 220 или 380 Вольт.
  • Электрические автоматы бывают токоограничивающие и нетокоограничивающие. Токоограничивающий автоматический выключатель — это выключатель с чрезвычайно малым временем отключения, в течение которого ток короткого замыкания не успевает достичь своего максимального значения.
  • Все модели электровыключателей классифицируются по количеству полюсов. Они делятся на однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматы.
  • АВ подразделяются по виду расцепителей — максимальный расцепитель тока, независимый расцепитель, минимальный или нулевой расцепитель напряжения.
  • По скорости срабатывания. Выделяют быстродействующие, нормальные и селективные автоматы. Бывают с выдержкой времени, без нее, независимой или обратно зависимой от тока выдержкой времени срабатывания. Характеристики могут сочетаться.
  • Отличаются АВ и по степени защиты от окружающей среды — IP, механических воздействий, токопроводимости материала. По виду привода — ручной, двигатель, пружина.
  • Также автоматы различают по наличию свободных контактов и способу присоединения проводников.

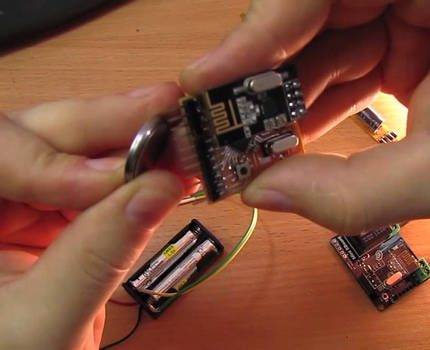

Составляющие беспроводного модуля

Конструкционно выключатель беспроводного типа очень прост и состоит из двух рабочих компонентов: приемника и передатчика. Каждый из этих узлов имеет свою зону ответственности и выполняет строго определенные функции, обеспечивающие корректное управление осветительной системой.

Устройство и принцип работы приемника

Приемник представляет собой радиоуправляемое реле, которое в процессе работы улавливает соответствующий сигнал и замыкает гальваническую цепь бытовой электропроводки.

Ставится реле в максимальной близости от осветительного прибора, либо где-то по соседству, но обязательно в месте, попадающем в зону охвата действия передатчика.


Благодаря компактности принимающего радиореле, его можно расположить в люстре, бра или торшере. Когда хочется взять под контроль управление точечными светильниками, приемник уместно «спрятать» за подвесной потолок

Еще один вариант – вмонтировать элемент в распределительную коробку, если ее габариты позволяют осуществить это технически. Управление мини-прибором осуществляется с пульта ДУ, смартфона, планшета, компьютера через Wi-Fi или посредством радиоволны.

Специфика действия передатчика

Для корректной работы передатчик не нуждается в подключении к действующей электросети. Питание обеспечивают автономные источники энергии – батарейки.

В более продвинутых моделях стоит маленький внутренний генератор, вырабатывающий электроток в момент, когда пользователь нажимает на клавишу. Энергетический импульс, возникающий в это время, трансформируется в радиосигнал, который улавливает приемное устройство.


Команды модулю подают с пульта ДУ или через телефон, имеющий доступ к Wi-Fi. Таким способом удается контролировать одновременно до 8 приборов

Передатчик сигнала, укомплектованный энергогенератором, стоит дороже аналогичной модели на батарейках. Но цена быстро компенсируется удобством пользования, а хозяевам не приходится всякий раз думать, как не забыть и вовремя заменить отработавшие ресурс батарейки.

Объем зоны охвата устройства зависит от многих параметров. В первую очередь на это влияют общие технические характеристики изделия и конструкционные особенности помещения (планировка, наличие мебели, фальшь-стены и пр.), где размещается модуль.

Простые бюджетные устройства передают корректный сигнал в радиусе 20-50 метров. В более продвинутых моделях этот показатель достигает 350 метров, но цена на такие мощные приборы пока что еще «кусается».


Передатчик сигнала, функционирующий на аккумуляторных батарейках, отлично справляется с включением и выключением света в помещениях, долго служит и требует от хозяев только одного – своевременной подзарядки батареек при помощи зарядного устройства

Отдельные производители выпускают продукцию с расширенным функционалом. «Умные» устройства берут на себя не только стандартное управление включением/отключением лампочек, но и регулируют интенсивность работы световых приборов и степень освещенности помещения. Обеспечивает работоспособность этого режима специальный компонент – диммер.


Устройство, оснащенное диммером, позволяет выставлять максимально удобный для себя уровень насыщенности светового потока. Это действие осуществляется удерживанием или прокручиванием рабочей кнопки, расположенной на самом выключателе

Назначение диммера – регулировка электрической мощности, отвечающей за яркость света. Прибор нормально работает как со светодиодными, так и с традиционными лампами накаливания.

Область применения аппаратов

Сфера использования беспроводных приборов очень широка. Модули ставят в квартирах, где возникает потребность переноса старого выключателя, но этому мешают конструкционные особенности помещения, бытовая техника и предметы мебели.

В случае острой необходимости выключатель беспроводного типа можно установить не только на стене, но и на зеркале или внутри одной из полок шкафа. Независимо от места расположения, модуль будет качественно функционировать и обеспечит комфортное управление осветительными приборами

Для исправления погрешностей некорректно сделанной проводки больше не нужно демонтировать внешнюю отделку стен и пробивать новые штробные каналы. Проблему мгновенно решит монтаж беспроводного выключателя. Его можно разместить в любом удобном месте, навсегда забыв о сложностях, связанных с домашней осветительной системой.

Установка беспроводного прибора – наименее трудозатратный и самый дешевый способ обеспечения комфортного управления системой освещения. Выключатель можно поставить даже в помещениях с повышенной влажностью и резкими температурными перепадами

Нехватка свободного пространства в жилом помещении – еще одна причина для установки беспроводного модуля. Прибор можно расположить на минимальной площади и даже встроить в любой предмет мебели.

Для деревянных строений, где оборудование электропроводки связано с обеспечением повышенных мер безопасности, беспроводные элементы более чем актуальны. Конечно, можно организовать внешнюю проводку, однако, это не всегда согласуется с интерьером и часто портит привлекательность помещения.

Кроме того, открытые электрические провода проявляют уязвимость к механическим повреждениям со стороны жильцов, детей и животных. Чтобы обезопасить себя и жилище, разумнее установить модули беспроводного типа и больше не переживать о том, что в результате повреждения провода может возникнуть форс-мажорная ситуация (пожар, короткое замыкание и пр.)

Организовать в деревянном строении скрытую проводку проблематично и небезопасно. Палочкой-выручалочкой для хозяев здесь станет накладной беспроводной выключатель. Для его установки не нужно вызывать электрика. Работа проста и с ней справится даже малоопытный домашний мастер

Если комната разделена на локации, в каждой из которых требуется свой собственный тип освещения, совсем не обязательно проделывать колоссальную работу и тянуть проводку ко всем выключателям. Достаточно просто установить беспроводной модуль, способный управлять несколькими источниками света и при помощи пульта включать или выключать осветительные приборы по мере надобности.

Когда в помещении полностью завершены все ремонтные работы и стены декорированы финишным покрытием (обои, ткань, покраска, плитка, ламинат и пр.), но срочно требуется оборудовать еще один выключатель, нет смысла демонтировать отделку и пробивать дополнительные штробные каналы. Лучше установить практичный прибор беспроводного типа. На это уйдет минимум времени, а внешний вид комнаты никак не пострадает.

Для управления осветительной системой в крупногабаритных коттеджах, конференц-залах, длинных коридорах и прочих масштабных пространствах беспроводные модули просто созданы. Они позволяют включать свет, находясь на большом расстоянии от помещения или даже с улицы.

Если здание имеет историческую ценность (старинные дома, музеи и пр.) и внесение изменений в интерьерные решения считается недопустимым, стоит использовать беспроводные выключатели. Они обеспечат полноценный контроль осветительной системы и легко «спрячутся» в предметах мебели, ничем не выдавая своего присутствия и принадлежности к современной жизни.

Повышение комфортности жилища – прекрасный повод для установки беспроводной системы. Она позволит хозяевам управлять освещением комнат и подсобных помещений, буквально, одним нажатием кнопки и регулировать интенсивность светопотока согласно личным потребностям и предпочтениям.

Как выбрать беспроводной выключатель

Как видим, представленные на рынке электроаксессуары имеют разную модификацию, оснащены различными функциями, которые легко могут запутать

Команда VyborExperta.ru, основываясь на рекомендации специалистов, подготовила список, на что обращать внимание при покупке

Тип устройства

Выбор зависит от особенностей монтажа, личных «вкусовых» предпочтений. Сенсорные панели – более современные, однако обычно устанавливаются в коробку, что требует дополнительных манипуляций. Пластиковые кнопки напоминают классические выключатели. Крепятся быстро, легко. Бывают одноклавишные, двухклавишные, с подсветкой и без.

Беспроводной проходной выключатель подойдет тем, кто планирует проводить дополнительное освещение длинных коридоров, лестничных маршей, подъездов, офисных зданий.

Мощность нагрузки

Производители выпускают бесконтактные выключатели с абсолютно разной подключаемой мощностью 200/300/1000/3000Вт, допуская возможность управлять сразу несколькими бытовыми приборами. Особенно грешат этим дешевые китайские модели. Лучше рассчитать суммарную мощность нагрузки заранее, то есть, что вы планируете подключать: количество люстр, ламп, вентилятор и т.д. Исходя из полученного результата, выбирать силовой блок с «запасом» мощности – примерно на 20% выше.

Дальность действия, частота

Существуют два параметра работы – дома, на улице. Причем для последнего случая дальность гораздо выше. Связано с отсутствием большого количества препятствий, шумов, снижающих радиус действия. Бюджетные комплекты с частотой 433 Мгц и дальностью 30 метров подходят для управления одним электроприбором в пределах комнаты.

Преодолеть кирпичную перегородку вряд ли по силам. Модели с частотой 868 МГц способны «пробить» 2-3 стены, на открытой местности сработать на расстоянии 200 метров. Продвинутые устройства управляют светом от 250 метров. Актуальны для загородных участков.

Модели с высокой частотой энергоэффективнее. Они сажают батарейку в несколько раз медленнее, чем приборы с более низкой частотой.

Управление

Бывает сенсорное, клавишное, дистанционное. Первый тип предполагает включение/отключение света одним касанием пальца. Есть модели с указанием значков управления, что может испортить общий вид, есть – срабатывающие в любом месте панели.

Клавишный тип – традиционный, привычный. Может быть одна, две, три клавиши. Большое количество предполагает установку различных сценариев, дает возможность управлять сразу несколькими осветительными приборами, расположенными где угодно.

Дистанционный тип – вместо выключателя пульт или брелок. Не требует никакого монтажа.

Функционал

Чем проще изделие, тем меньше стоимость. За развернутый функционал в виде встроенного модуля Wi-Fi, таймера, режимов одновременного управления приборами, например, закрыть умные шторы/включить свет – придется доплатить. Наличие опции диммера позволит регулировать яркость свечения, экономить электроэнергию

Обратите внимание на рабочий ресурс. Обычно указан количеством нажатий

Показатель 200000 – оптимальный.

Виды и типы выключателей

Для каждой области применения промышленность выпускает свои виды выключателей, все их можно разбить на несколько групп по разным признакам. Выключатели разделяются по типу. Каждый тип имеет свою область применения. Можно также разделить выключатели по способу управления.

Есть выключатели с ручным управлением, есть такие, которые управляются частями механизмов (концевой выключатель) или физической средой, в которой находятся (реле газовые, тепловые и т. д.), существуют выключатели с электроприводом. В последнем случае чаще всего речь идет о реле и магнитных пускателях, но есть именно выключатели, которые так и называются: масляные или воздушные для высоковольтных мощных цепей в энергетике.

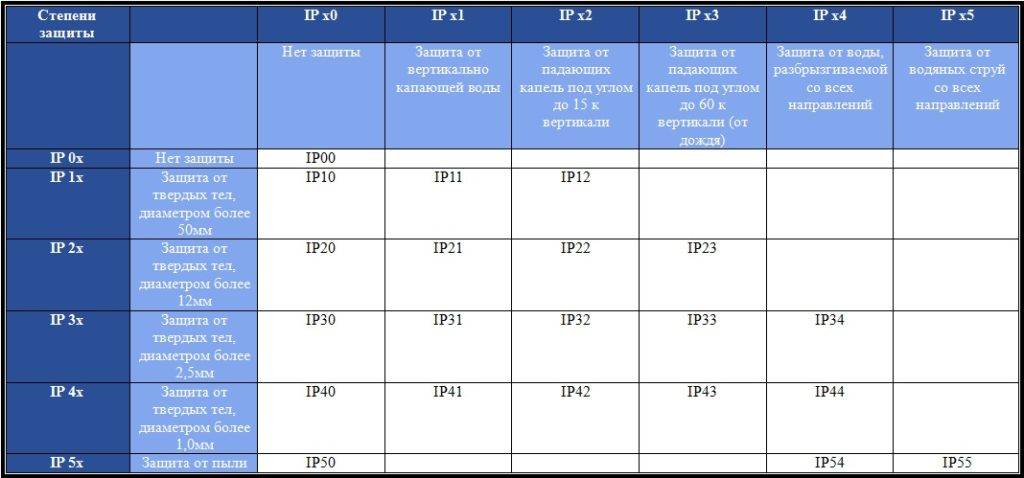

Выключатели и розетки, как и все прочее электрооборудование делятся по условиям применения (климатическому исполнению). Сейчас широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.

Первая цифра означает защищенность изделия от попадания в него посторонних предметов извне. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Вторая цифра означает степень защищенности от влаги. Чем больше цифры – тем выше степень защищенности.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост

Недостаток приборов с пружинным контактом – важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки

Как правильно установить выключатель Aqara с «нулем»

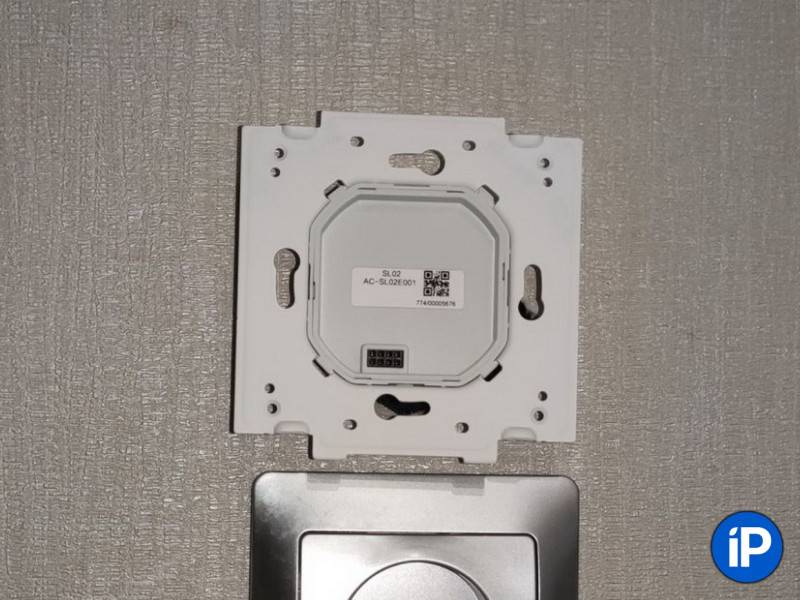

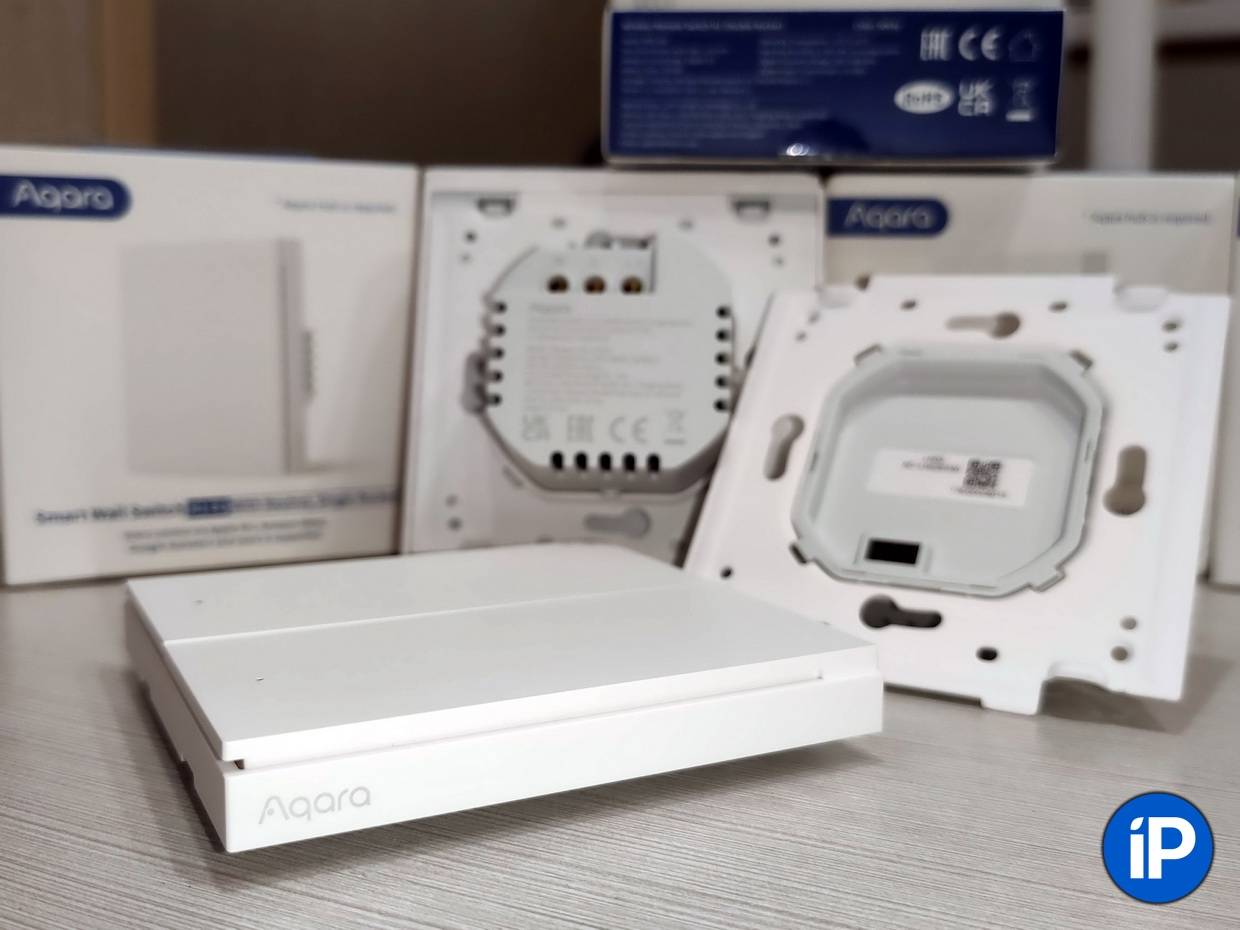

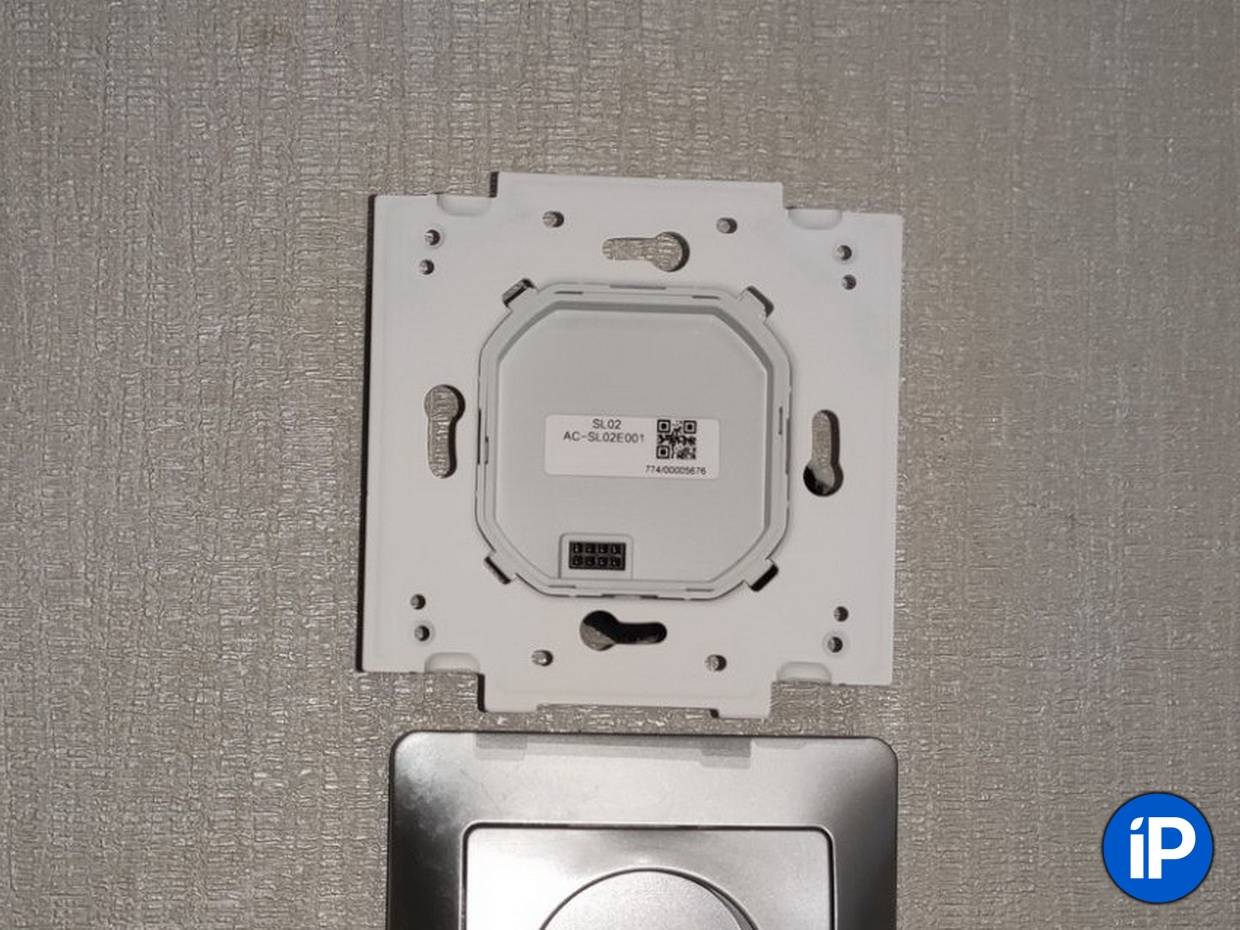

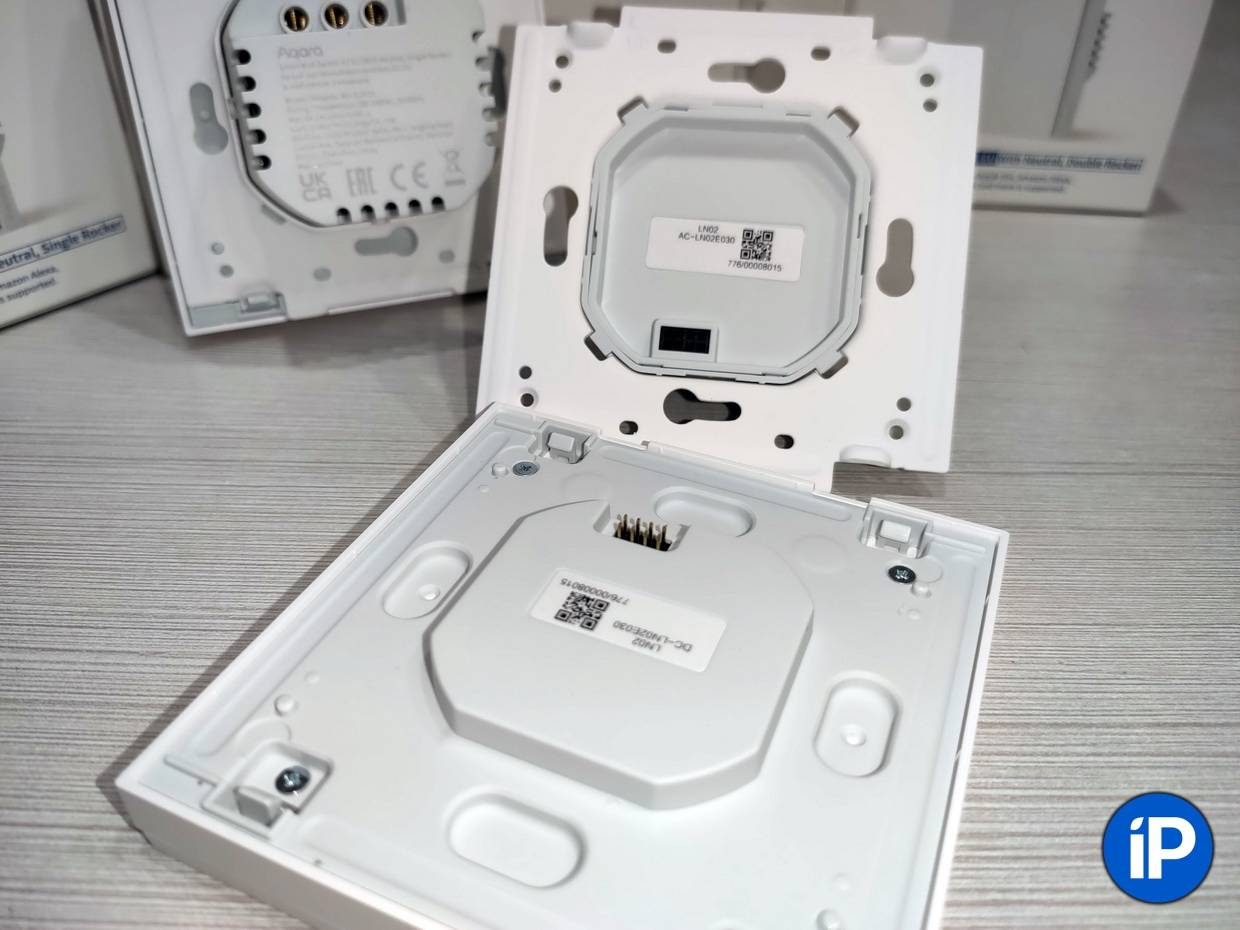

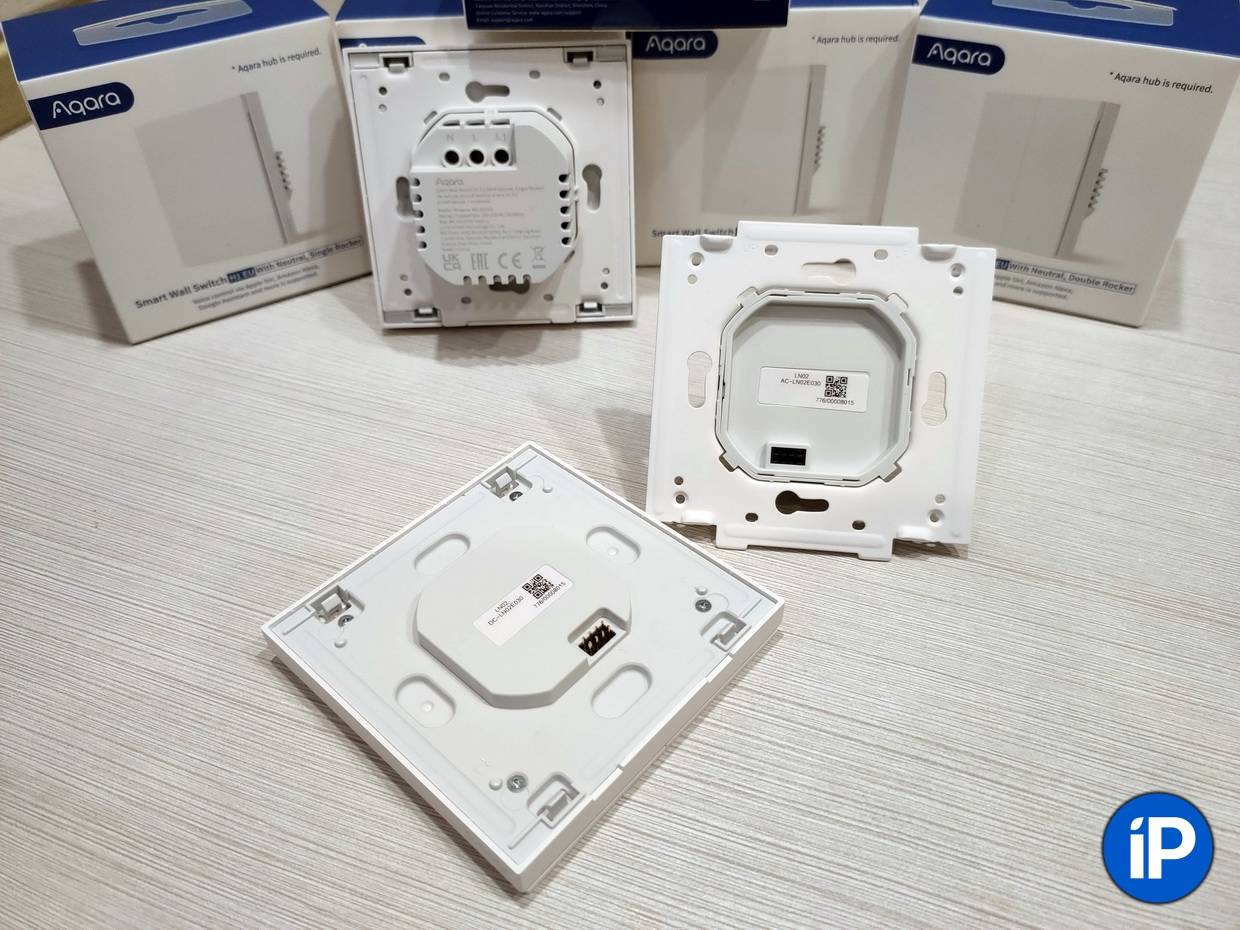

Все стеновые выключатели Aqara H1 обладают единой конструкцией из пары основных элементов. Первый — умное реле в пластиковом корпусе, установленное на металлическую рамку. Вторая — собственно блок клавиш в пластиковом корпусе.

Установка умных выключателей ничуть не сложнее, чем их «глупых» аналогов без электронной начинки.

Рамка мощная, но легко царапается отверткой при разборке

Важно: перед установкой необходимо убедиться, что текущая проводка позволяет подключать выключатели с нейтралью — ноль должен приходить дополнительным проводом! Заземление не используется!

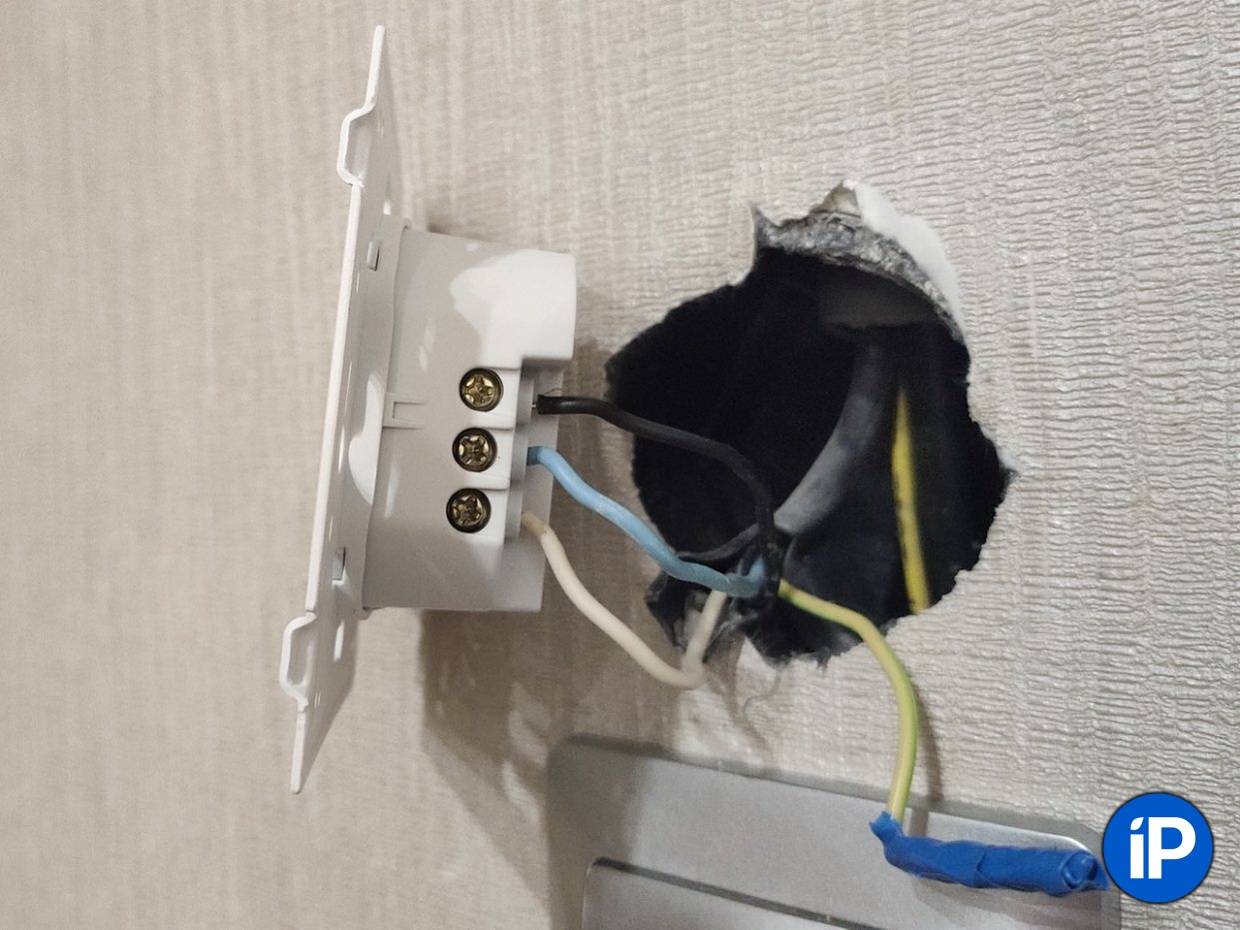

Последовательность действий следующая:

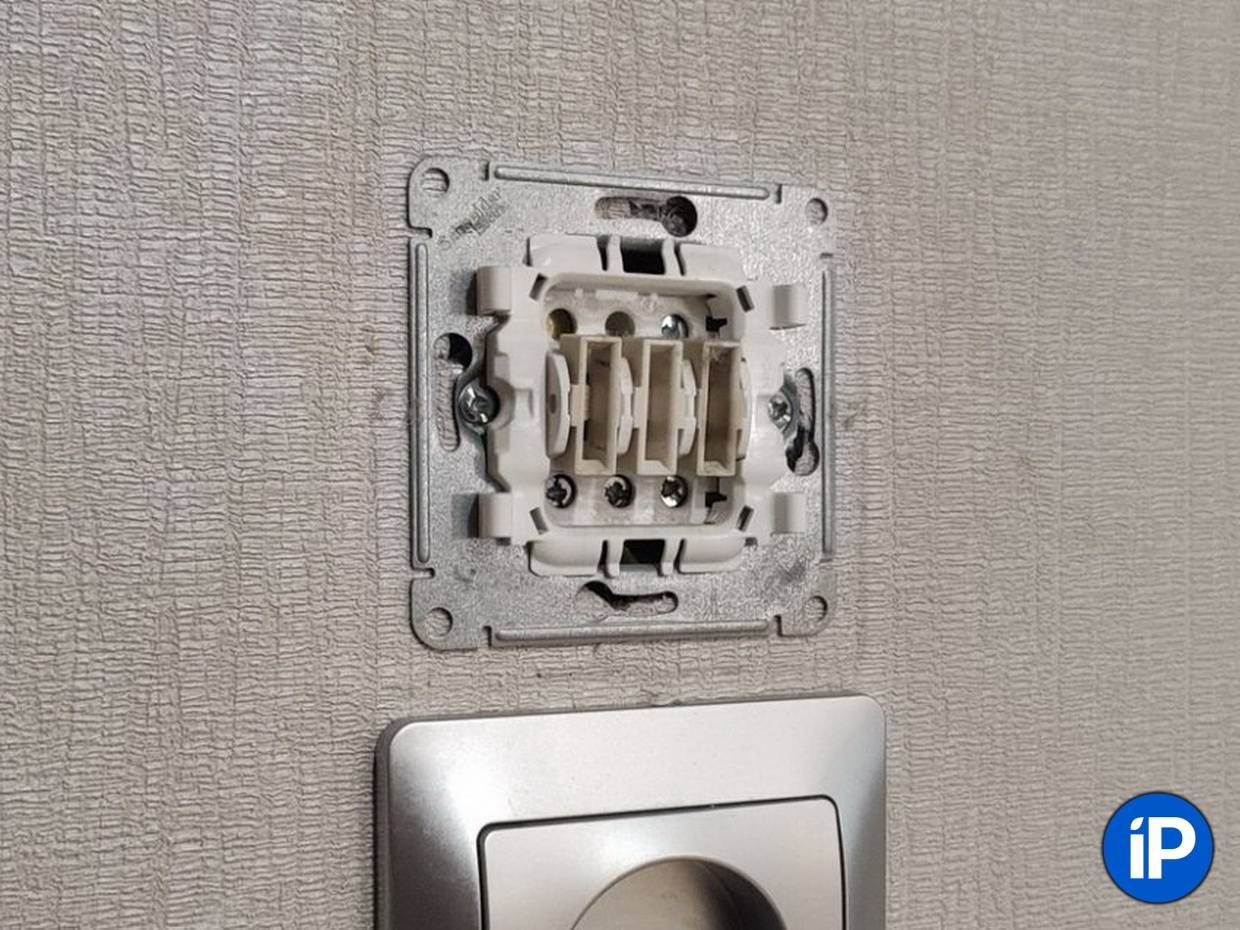

1. Разбираем выключатель, отщелкнув 4 пластиковых защелки с помощью медиатора или пластиковой карты.2. Подключаем к выключателю последовательно выходы на светильники (контакты L1–L2), нулевой провод (контакт N) и фазу (контакт L).3. Устанавливаем металлическую планку выключателя на подрозетник и крепим комплектными винтами.4. Устанавливаем внешнюю часть выключателя.

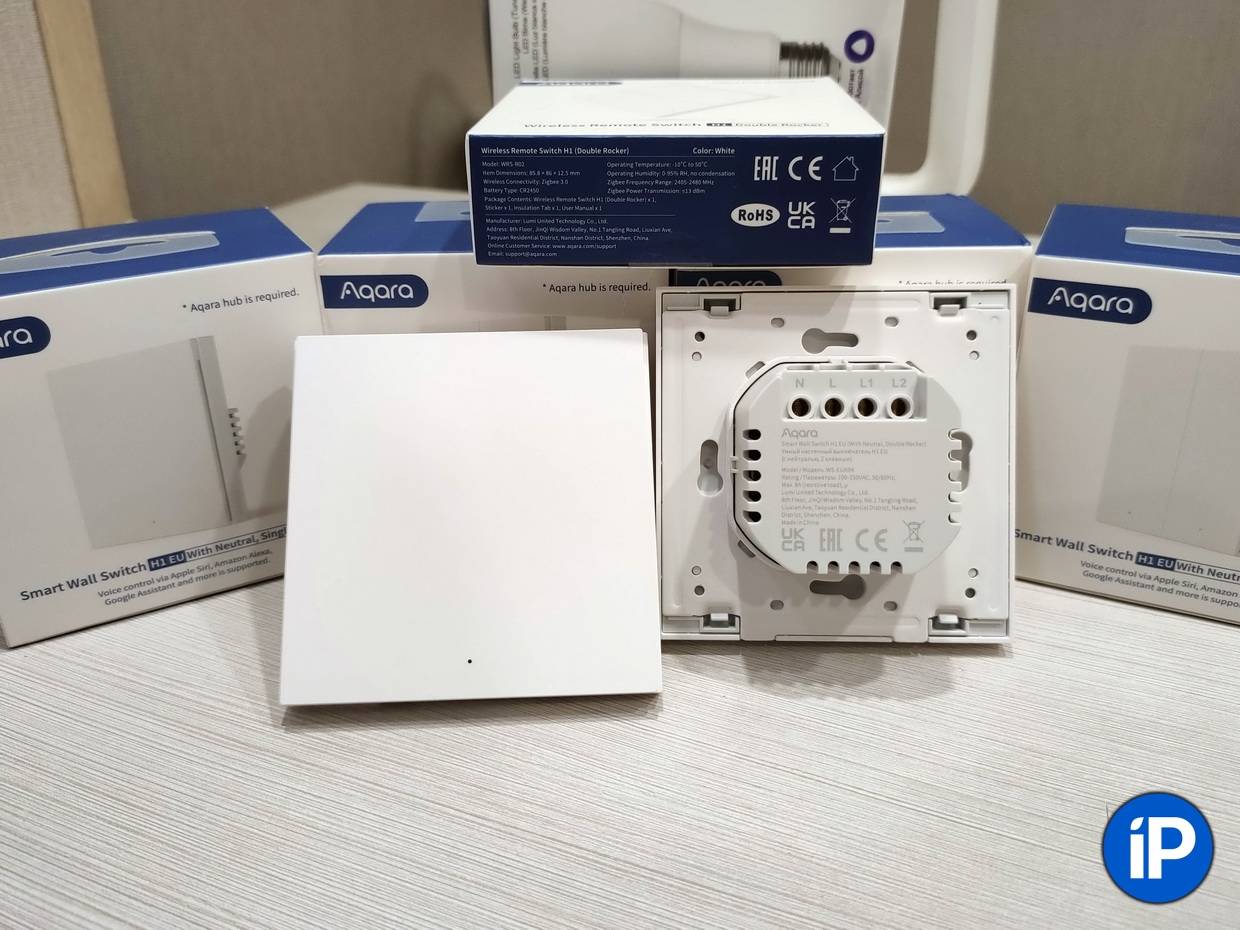

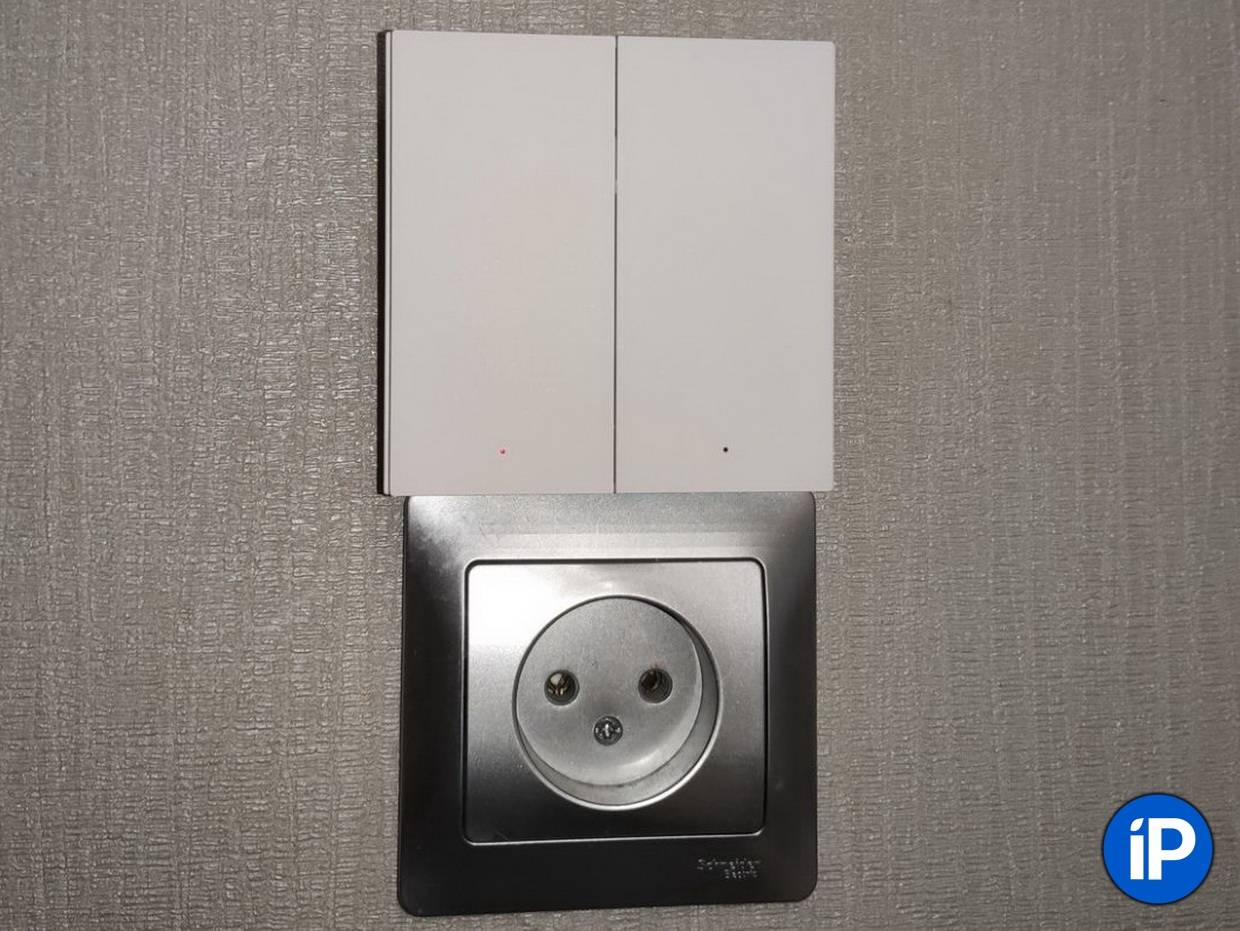

Варианты на 1 и 2 клавиши отличаются только числом подключаемых светильников, то есть числом выходов и соответствующих им клавиш. Входов для фазы и нуля ровно по одному.

Установка не отличается от варианта без нейтрали (за исключением подключения дополнительного провода)

Напомню, что вместо обычных позиционных переключателей в линейке Aqara H1 используются кнопки с одинарным нажатием. Таким образом, физическое размыкание контактов электропроводки происходит в реле. Как и всё прочее управление.

За счет этого выключатель может «отключаться» от сети и работать в качестве пульта управления любым прибором в доме, запускать сценарии автоматизации или для других целей.

Но об этом — чуть позже. Сначала нужно подключить устройство к приложению.

Схема подключения выключателя и разные режимы работы

Установка микропереключателя функций 1 ВКЛ — 2 ВКЛ

Установка микропереключателя функций 1 ВЫКЛ — 2 ВКЛ

Установка обеих микропереключателей функций 1 ВыКЛ — 2 ВКЛ

D — Конфигурация для режима кнопки с всегда включенным светодиодом.

Установка микропереключателя функций 1 ВЫКЛ — 2 ВЫКЛ

В качестве отдельной опции предлагается два варианта подключения нагрузки при которых светодиодная индикация следящая за состоянием реле будет активироваться на включение или отключение нагрузки. Благодаря установленному в выключатель двухпозиционному реле можно менять настройки данного режима посредством различного подключения проводов нагрузки на контактной группе. При переключении проводов в реле происходит смена между нормально замкнутым и нормально разомкнутым контактом. Данная опция возможна благодаря встроенному перекидному реле.

Управляем голосом: Алиса, Маруся и Siri

Чтобы научить добавленный в Homekit компонент реагировать на голосовые команды Siri и реализовывать тем самым сложные программные сценарии, потребуется:

1. Создать в приложении Aqara Home -> Сценарий -> «+» в правом верхнем углу необходимую последовательность действий.2. Активировать переключатель Включить автоматизацию, установив метод запуска.3. Через иконку Siri в настройках созданного сценария создать управляющую фразу.

После с помощью голосовых команд можно будет использовать Aqara Wall Switch как для управления светом, так и для реализации сложных управляющих цепочек действий. При выключенном экране тоже работает.

C другими голосовыми помощниками устройства линейки Aqara H1 тоже работают (что с нейтралью, что без неё), хотя и требуют предварительной настройки в в приложение Aqara Home.

Для Алисы и Маруси потребуется:

1. Установить приложение Яндекс.Браузер, Яндекс или Маруся.2. Перейти в пункт настроек Мой дом или Умный дом.3. Найти экосистему Aqara и нужное устройство.4. Авторизоваться в предложенной форме той же учетной записью, что используется в Aqara Home.5. Подтвердить подключение, обновить список устройств.

Оба варианта позволяют определять местоположение компонентов, настраивать сценарии автоматизации. Предыдущие настройки в Aqara Home не переносятся.

Управлять можно как голосовыми командами, так и с помощью «визуальных пультов» на странице устройства в рамках списка реализованных команд. Не густо. Зато российские помощники работают с любых устройств, на которых можно запустить веб-версию помощника.

Современные устройства

От простых аппаратов они практически ничем не отличаются, кроме способа включения. Совместно с ними часто используются перекрестные или реверсивные приборы. Такой комплекс выключателей применяется для управления светом из трех и более мест. В его конструкцию входят 4 контакта — по 2 на входе и выходе.

В некоторых случаях эти аппараты можно использовать в качестве простых выключателей. Популярными стали светорегуляторы (диммеры). Они отличаются способностью регулировать мощность освещения, кроме полного выключения, и представляют собой регулируемое сопротивление, которое управляется круглой ручкой и устанавливается в сеть последовательно к потребителю. Особенно удобны такие выключатели в домах с большим количеством комнат и подсобных помещений.

Не менее популярны акустические выключатели, которые срабатывают от хлопка ладонями. Единственный недостаток — нештатное срабатывание от постороннего шума.

Более популярными считаются дистанционные выключатели, позволяющие управлять светом с пульта. Обладают они большими программными возможностями не только включать и выключать свет, но и устанавливать определенную мощность освещения.

Проходные

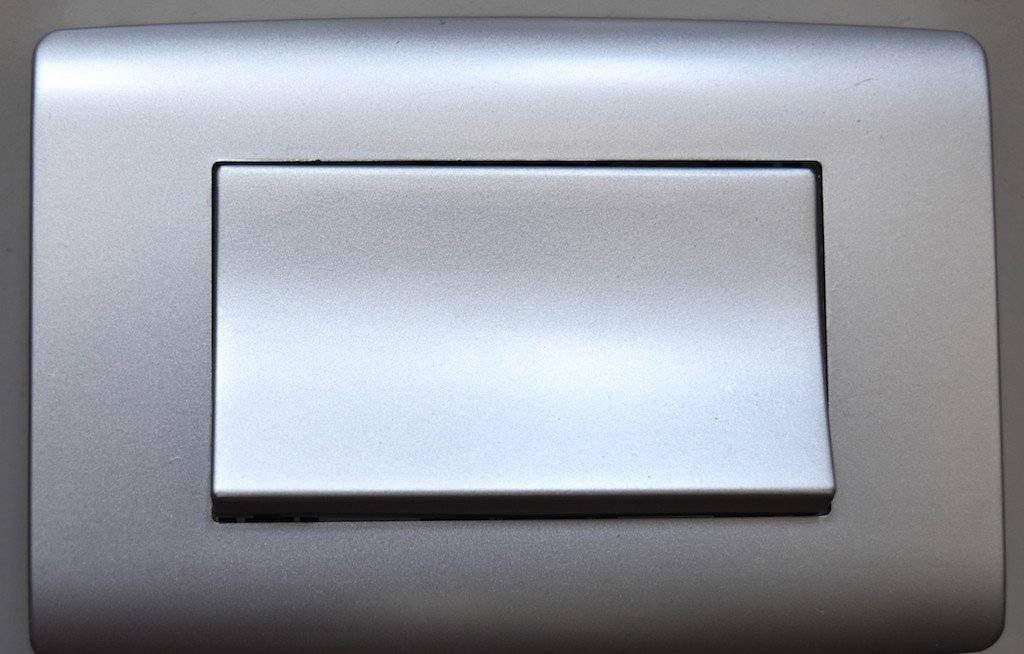

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

Выводы сайт

  1. Выключатель имеет два контакта и служит для разъединения и соединения электрической цепи.
  2. Переключатель имеет три контакта и служит как для соединения и разъединения электрической цепи, так и для создания новой цепи.

Проходной выключатель позволяет организовать удобное управление системой освещения из двух-трех мест одновременно. Это очень практичная система для длинных помещений, коридоров, лестниц и других комнат, в которых неудобно возвращаться к одному переключателю, чтобы выключить и включить свет. Разберем, как сделать проходной выключатель своими руками и в каких случаях он необходим.

Рассмотрим, как правильно организовать процесс подключения. Для этого вам понадобятся специальные выключатели с тремя контактами. Они так и называются — проходные. Они позволяют включать и выключать свет с нескольких мест.

Схема подключения двух точек

Это очень удобно, если вы проживаете в своем доме, имеете крупные комнаты или длинные коридоры.

Представьте — вам нужно пройти шестиметровый коридор ночью. На входе вы включаете свет, пересекаете его, а на выходе — выключаете. То же самое можно проделать и в спальне, выключая свет в кровати, в кабинете и других комнатах. Поможет такая схема и на улице для освещения дорожек, беседок, участков и пр. Она позволяет экономить силы, время и электроэнергию. Конечно, можно заменить ее датчиком движения, но это не всегда удобно, да и тратиться на его покупку в большинстве случаев нецелесообразно.
