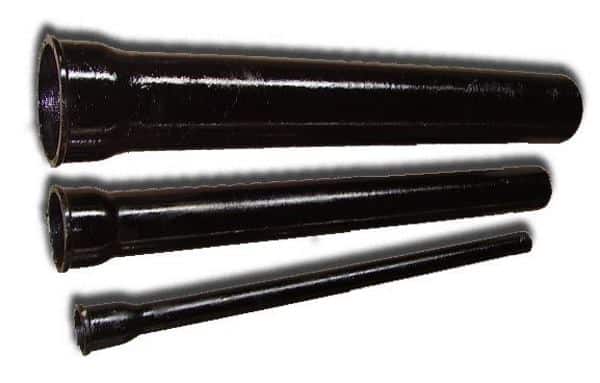

Виды и монтаж чугунных труб для наружной канализации

Монтаж канализации из чугунных труб

Качественное соединение элементов чугунного трубопровода можно получить только с использованием качественной пакли, не содержащей древесины и прочих примесей.

Соединение чугунных труб с фасонными частями осуществляетсявставкой в раструб одной чугунной детали хвостовой части другого элемента с зазором. Затем промежутки заполняют льняным или конопляным волокном.

Соединение чугунных деталей. а — намотка прядей, б — осадка прядей, в — установка и центрирование трубы, г — заделка цементом

Просмоленную пеньковую прядь сворачивают в жгут и вводят в раструб, при этом диаметр жгута должен несколько превышать ширину зазора. Жгут уплотняют в зазоре раструба таким образом, чтобы прядь расположилась на 30 мм ниже конца раструба. Последним слоем должен быть канат или прядь без смолы и жира, что обеспечивает прочную связь с цементом.

После того, как соединение труб из чугуна заделывают уплотнителем, трубу центруют с помощью клиньев. Оставшийся промежуток заполняют цементом, битумной мастикой, глиной, асбоцементной смесью.

Приготовление асбоцементной смеси: портландцемент не ниже марки 400 смешивают с асбестовым волокном не ниже четвёртого сорта в пропорции 7:3 по массе. Перед использованием смеси в неё добавляют воду в количестве, которое равно 10-12% от общей массы.

Если для заливки зазора используют цементную смесь, то её готовят из цемента марки 300-400 в пропорции 9:1 по массе. Цементную смесь трамбуют и накрывают мокрой тряпкой для обеспечения прочности соединения. Цементный раствор готовят в таком количестве, чтобы его возможно было использовать в течение 3-5 минут.

Грамотно установленная чугунная канализация обладает высокой прочностью, не выделяет в атмосферу вредные для человека и окружающей среды вещества, способна транспортировать стоки, имеющие повышенную температуру.

Ремонт чугунного водопровода

Ремонт чугунных канализационных труб осуществляют следующим образом. Дефектный участок накрывают двумя-тремя резиновыми прокладками, которые прижимают металлическими пластинами. Ленту-бандаж прижимают болтами или металлической проволокой, закручиваемой плоскогубцами. После обжима бандаж затягивают с помощью рычага.

Если труба имеет серьёзную трещину, то накладкой бандажа не обойтись. Для ремонта треснувшего чугуна повреждение углубляют шабером, обезжиривают. Для изготовления ремонтной замазки смешивают порошок оксида меди и ортофосфорную кислоту в массовом соотношении 1,5:1. Смесь очень быстро затвердевает, поэтому её наносят сразу же после приготовления.

Канализационные трубы чугунные – цена которыхотносительно невысока, до сих пор популярны при прокладке наружных систем водоотведения и при необходимости транспортировки горячих стоков.

Классификация строительных труб

Для чугунных канализационных труб классификации ТМЛ существует условное разделение по функциональным свойствам на два типа:

1. Без розетки (SML).
2. Вспышка (PMI).

Первые отличаются тем, что конструктивно выполнены в виде исключительно гладких элементов от начала до конца по всей длине. Последние, наоборот, имеют на одном конце немного увеличенное в диаметре гнездо.Чугунные трубы, предназначенные для систем водоотведения, производятся по-разному. На практике чаще всего используются чугунные трубы без раструба и без раструба

Чугунные трубы без раструба считаются оптимальным вариантом для устройства наружной канализации, относящейся к категории систем ТМЛ. Трубы типа SML обладают большей практичностью в условиях прокладки, позволяют легко и быстро демонтировать при необходимости.

Оба типа трубок выпускаются с номинальным диаметром внутреннего диаметра 100 мм и внешним диаметром 110 мм. Как правило, номинальный размер и любой другой размер диаметра указывается маркировкой (например – DN100).

Обычно используемые размеры диаметра чугунных труб (раструб и без раструба) составляют от 100 до 400 мм. Как правило, этот диапазон охватывает диаметры до 1000 мм. Стандартная длина – 3000 мм.Труба без раструба, изготовленная на основе пластинчатого чугуна и входящая в классификационную группу SML, а также необходимая арматура для полного монтажа систем водоотведения

Есть также продукты, относящиеся к другим классификационным группам. Например, продукция классификации SMU функционально предназначена для строительства дренажных и дренажных систем.

Есть трубы для транспортировки агрессивных химических жидкостей. Они проходят по классификации MLK. А продукция производства чугуна по классификатору MLB подходит для водоотведения на дорогах и мостах.

Особенности конструкции и состава применяемых при отливке чугунных труб указаны в маркировке:

Фотографии из Наличие инициалов ВЧШГ в маркировке чугунных труб свидетельствует о добавлении гранитных гранул в расплав, используемый при производстве. Конечный продукт обладает большей морозостойкостью и прочностью. Этот тип труб выпускается только со стеклом. Трубы с серией букв в маркировке ЧНР производятся для монтажа напорных канализационных систем. Выпускаются как с розетками, так и с фланцевыми соединениями. При организации автономных канализационных сетей часто используются трубы ЧК из серого чугуна. Во время литья в состав добавляют графитовые пластины. В результате получается не очень прочный, но вполне подходящий для устройства самотечных сетей.Трубы с маркировкой SML используются при прокладке как внутренних, так и наружных отводов канализации. Для защиты от внешних воздействий их покрывают эпоксидной оболочкой. При литье добавляют розеточный графит, выпускается только без стекол Труба чугунная с маркировкой ВЧШГ

Положительные и отрицательные стороны применения чугунных труб

• чугуну не страшно появление ржавчины. Если, например, уложить в сырую землю на десяток лет стальную трубу, то достав ее через указанный срок можно увидеть полностью прогнившее решето. Что касается такого материала как чугун, то он будет служить как минимум сто лет при этом, не испортившись и не потеряв своих первозданных качеств;
• пройдя специальную обработку, данный материал обретает хорошую прочность, которая ни чем не уступает стали имеющей в своем составе углерод. То есть после специальной обработки такие водопроводы помещают под оживленные магистрали и не переживают. Из-за частого движения они могут быть повреждены;
• не оседает на внутренних стенках осадочные вещества воды.

Естественно, как и у каждого материала у чугуна существуют и свои недостатки :

• длительная состыковка деталей общей водопроводной конструкции. А все из-за того что при сборке не применяется никаких дополнительных сварочных или другого вида аппаратов. Единственное что может быть использовано это ручная чеканка, а так же веревка, предварительно обработанная маслом;
• довольно большая масса. У данного вида труб при идентичном диаметре со стальными, имеются очень большой толщины стенки. Так что даже при укладке трубы с минимальным диметром зачастую приходится применять в эксплуатацию кран;
• большая затрата денежных средств. Данный параметр можно рассматривать в отношении труб из полипропилена, так как их покупка обходится в несколько раз дешевле.

Альтернативные материалы для прокладки водопроводных магистралей.

чугунные трубы для водопровода

Советы и рекомендации

Для того, чтобы без лишних проблем осуществить переход с чугунной трубы на пластиковую, необходимо придерживаться дельных советов и рекомендаций специалистов.

1. Надлежащим образом следует провести подготовку к проведению ремонтных работ. Это значит, что сначала нужно определиться с участком, требующим замены, количеством необходимого материала.
2. Приготовить весь необходимый инструмент: разводной ключ, газовые (трубные) ключи, болгарку, киянку или резиновый молоток, уплотнитель и др. В зависимости от того, какой способ стыковки выбран, в процессе работы могут понадобиться также другие материалы и инструменты.
3. Тщательно очистить раструб от грязи, остатков раствора или другого старого уплотнителя, отшлифовать крупнозернистой наждачной бумагой.

Следует помнить, что:

• проще всего проводить демонтаж старых чугунных труб с помощью болгарки;
• нельзя обламывать старую надрезанную трубу, поскольку нельзя предвидеть, как она отколется;
• во избежание появления сколов, удары по трубе наносить деревянным или резиновым молоточком;
• обязательно нужно обустроить ревизионный лючок;
• чтобы не платить дважды, не пользуйтесь дешевыми, не всегда качественными, китайскими фитингами;
• избавиться от щелей можно с помощью силикона;
• при использовании силикона, не допускать механических воздействий на стыки на протяжении 4-6 часов, пока не закончится процесс полимеризации вещества;
• осуществлять герметизацию с помощью силикона можно лишь в случае полной неподвижности стыков, иначе герметичность может быть нарушена;
• избавиться от старой серной заливки можно с помощью паяльной лампы или газовой горелки. Сделать это аккуратно другим способом – не получится. Помните о токсичности паров серы, поэтому при выполнении работы лучше всего надеть противогаз;
• чтобы не допустить повреждения сантехнических устройств, лучше отсоединить ванную, унитаз, умывальник от системы. Если для крепления унитаза использована еще и цементная основа, то лучше сразу его разбить и извлечь частями, поскольку аккуратно отсоединить его вряд ли получится;
• во время монтажа не забывать, что между чугуном и пластиком существует большая разница в коэффициентах термического расширения.

Помогла вам статья?

Да2Нет

Как подобрать диаметр труб

Диаметр внешней трубы, передающей стоки в городскую систему должен быть больше размера выходной трубы внутри сооружения. Диаметр труб используемых при устройстве внешней канализации должен ориентироваться на пропускную способность системы, обеспечивать возможность колебания количества выводимого материала:

Наиболее используемым размером для изделий из ПВХ является 110-160мм при толщине стенки 3,2мм.

Гофрированные канализационные трубы устанавливаются на глубине до 15м, исходя из этого, используемый диаметр выбирается в зависимости от глубины и может колебаться в диапазоне 250-850мм.

Выбор материала и диаметра изделий должен учитывать место подключения во внешнюю систему, наличие давления в системе, особенности температурных условий эксплуатации. Так, для транспортировки канализационных стоков по трубе ПВХ безнапорного типа используемый диаметр трубы колеблется в диапазоне 50-500мм.

Керамические трубы изготавливают в диапазоне размеров 100-600мм с раструбом и толщиной стенки 20-40мм.

Условием выбора диаметра трубы является пропускная способность системы, предусматривающая запас производительности для нормальной работы на ограниченном промежутке перегрузки. Исходя из полученных значений по номинальным значениям, определившись с материалом для устройства коммуникаций, по таблицам выбирают подходящее значение диаметра трубопровода.

Подсоединение унитаза к чугунной трубе

Если в вашем туалете канализация выполнена из старых чугунных труб, то при покупке нового унитаза узнайте о способах его подключения. Тут все будет зависеть от направленности выпуска унитаза (та часть конструкции, откуда стоки попадают в систему канализации).

Если у вас канализация не менялась со дня постройки дома, то труба может торчать из пола, на приличном расстоянии от стены (если только это не общий стояк, идущий на верхние этажи). Для этого случая необходимо купить унитаз с вертикальным выпуском (на дне конструкции). Унитаз с вертикальным выпуском подсоединяется очень просто, достаточно вставить его в раструб трубы.

Также подсоединяется унитаз с горизонтальным выпуском. Такие конструкции можно часто встретить на изделиях импортного производства. Для подсоединения такого унитаза нужно вставить выпуск в раструб. Место стыковки лучше заделать герметиком или паклей. Так, вы не допустите течь и предотвратите появление неприятного запаха.

Но при всех этих вариантах соединения необходимо подключать унитаз непосредственно к трубе. Это не позволяет устанавливать сантехническое устройство в удобное для вас место. Место монтажа будет зависеть от расположения канализационной трубы. Именно поэтому для соединения унитаза с системой канализации используют специальное устройство – гофру.

Пластиковая гофра легко одевается на выпуск унитаза (если он косой или горизонтальный), а другой конец вставляется в раструб трубы. Такой способ позволяет установить сантехнику в любое удобное для вас место.

Гофру легко растянуть на нужное расстояние и поворачивать в любых плоскостях и на любой угол. При этом место соединения можно не герметизировать.

Гофра оснащена резиновой насадкой, которая плотно входит в раструб трубы и не дает просачиваться влаге и запахам.

Технические характеристики чугунных труб

Чаще всего чугунные трубы используются для канализации в многоэтажных домах и производственных помещениях. Канализация частного дома менее подвержена большим нагрузкам, поэтому там они применяются редко.

В основном их используют при прокладке наружной канализации, то-есть там где трубопровод проходит вне дома и подвержен сильным нагрузкам. Чугунные трубы выдерживают нагрузку от давящего на них грунта.

Видео: ремонт трубы. крестовины.. ЧУГУННАЯ РАСТРУБНАЯ без демонтажа

Эксплуатационные характеристики чугунной трубы:

• высокая прочность и износостойкость – по статистике они имеют самый маленький процент аварий трубопровода;
• устойчивы к гидро ударам – выдерживают нагрузку до 550 Н/мм²;
• хорошая шумоизоляция;
• укладываются на глубину до 10 м.;
• выдерживают низкие температуры – до минус 60°С;
• можно укладывать «дугой» не используя соединительных элементов;
• срок эксплуатации 80 лет.

Гарантийный срок службы чугунной трубы составляет 80 лет, при качественном монтаже и правильной эксплуатации этот срок увеличивается до 100 лет и больше.

Особенности чугунных труб

            Новые трубопроводы систем водоотведения пластиковые. Они дешевле, имеют малый вес и проще в сборке. Все альтернативные варианты используются только в системах, которые работают в сложных условиях.

Если трубопровод чугунный, стыки канализации придется обрабатывать по отдельности. Каждое соединение требует выполнения зачеканки (так у специалистов называется процедура уплотнения при сборке). Это относится к раструбным деталям, оснащенным специальными соединительными элементами. Есть также изделия, которые собирают при помощи муфт. Они не оборудованы соединительными узлами, что упрощает производство, но для монтажа требуются дополнительные детали. Они дороги, что увеличивает расходы и общую стоимость сети. Муфтовым способом производят монтаж чугунной канализации напорного типа. Она широко используется в промышленных системах водоотведения.

В состав системы входит две группы деталей:

• трубы. Это прямые элементы, образующие прямые протяженные участки сети;
• фитинги. Это детали, предназначенные для разветвления или поворота каналов. Кроме этого, фитинги используются для прочистки и других видов обслуживания систем.

Поскольку правила укладки сетей разрабатывались давно, на металлических трубопроводах, основные требования для монтажных работ мало отличаются от современных норм. Требуется обеспечить:

• уклон линии, который зависит от диаметра труб;
• герметичность, отсутствие протечек;
• при укладке раструбы должны быть направлены в сторону начальной (высшей) точки линии.

Монтаж канализации из чугунных труб производят на стадии первичного строительства зданий или сооружений. Более поздняя сборка систем требует разрушения отделки помещений. Перед сборкой необходимо сделать расчет сети, составить схему и рабочий чертеж линии. Это важный этап строительства системы, поскольку работа с металлическими элементами сложна, требует усилий и времени.

Достоинства и недостатки

            К достоинствам чугунных сетей водоотведения относят:

• прочность;
• способность выдерживать высокое давление и большие внешние нагрузки;
• низкий коэффициент теплового расширения;
• длительный срок службы;
• чугунные трубы мало поддаются коррозии;
• низкий уровень шума.

Недостатки:

большой вес. При работах с трубами большого диаметра требуется подъемная техника; соединение чугунных труб канализации отличается сложностью и требует большого количества времени; чугун хрупок

Сборку надо производить осторожно, чтобы не расколоть соединительные элементы; поверхность материала шероховатая, что способствует нарастанию на стенки жировых наслоений; готовая линия плохо поддается ремонту или замене отдельных элементов. Недостатки металлических элементов привели к переходу на более удобные пластиковые линии

Однако, системы, работающие в сложных условиях и выдерживающие значительные нагрузки, до сих пор собирают из чугунных деталей. Если сборка произведена качественно, линия способна работать до 100 лет и более, что делает материал актуальным и в нынешнее время

Недостатки металлических элементов привели к переходу на более удобные пластиковые линии. Однако, системы, работающие в сложных условиях и выдерживающие значительные нагрузки, до сих пор собирают из чугунных деталей. Если сборка произведена качественно, линия способна работать до 100 лет и более, что делает материал актуальным и в нынешнее время.

Виды переходников

Как уже было сказано выше, все существующие переходники для труб для канализации бывают двух видов:

Для соединения комплектующих разного сечения	Концы такого изделия имеют разный диаметр.
Для соединения комплектующих, выполненных из разного материала.	Основная задача – обеспечение герметичности стыка. Чаще всего встречается переход канализации с чугуна на пластик.

Теперь подробней рассмотрим особенности обоих видов фитингов.

На фото – фитинг для соединения трубопроводов разного сечения

Соединение элементов разного диаметра

В большинстве внутренних канализационных систем используются трубы сечением 110 мм и 50 мм. Для их соединения существуют несколько типов фитингов.

На практике же для этих целей чаще всего используют:

• Ровные изделия, которые обеспечивающие прямой переход с диаметра 50 мм на 110 мм. В народе их называют «бутылками», так как они имеют схожую с бутылкой форму. На рынке можно найти такие переходники для пластиковых канализационных труб и чугунных систем.
• Поворотные, обеспечивающие не только переход с одного диаметра на другой, но и меняющие направление стоков. Как правило, это стандартные крестовины и тройники сечением 110 мм, которые имеют один-два отвода на 50 мм.

Поворотный фитинг

Все переходники для пластиковой канализации предполагают использование резиновых уплотнительных колец, для обеспечения герметичности стыков. Чугунные же фитинги монтируются с зачеканиванием, как и остальные комплектующие чугунных канализаций.

Соединение элементов из разных материалов

При ремонте или замене систем отвода канализационных стоков в квартире, чаще всего сантехникам приходится сталкиваться с необходимостью соединения чугунного стояка с пластиковым. В этом случае применяют манжету, т.е. специальный резиновый переходник для канализации, который обеспечивает плотное прилегание к материалам.

Резиновая манжета канализационная переходная

Манжеты бывают разных конструкций:

• Внутренние – устанавливаются в раструбе чугунной трубы, в результате чего позволяют подсоединить к нему пластиковый трубопровод различного диаметра. Наружное сечение такого изделия должно соответствовать диаметру раструба, внутреннее же может меняться в зависимости от сечения пластикового трубопровода. Надо сказать, что такие манжеты применяют еще и для подключения слива бытовых приборов гофрированным шлангом, в частности подходит такой переходник для подключения стиральной машины к канализации.
• Наружный пластиковый – применяется в тех случаях, когда необходимо подключиться к безраструбному трубопроводу.

Пример – переход канализационный с чугуна на пластик

Выполнить соединение комплектующих при помощи таких манжет не составит труда.

В первом случае инструкция выглядит следующим образом:

• В первую очередь раструб необходимо очистить от цементного раствора (чеканочной смеси).
• Затем на наружную сторону манжеты надо нанести слой силиконового герметика.
• Далее изделие можно вставлять в раструб. После застывания герметика получается надежный стык. На внутреннюю сторону герметик можно не наносить.

При работе с наружной манжетой, нужно выполнить такие действия:

• На внутреннюю поверхность фитинга наносится герметик,
• Затем он надевается на чугунную трубу.
• После застывания герметика подключается пластиковый трубопровод.

Компенсатор

Иногда бывают случаи, когда нет возможности полностью заменить канализационную систему, так как цена ремонта будет довольно высокой. В таком случае выполняют частичную его замену, для которой потребуется использование компенсатора.

Компенсатор

Данный элемент представляет собой малоразмерный отрезок трубы, имеющий увеличенный по длине раструб. Благодаря большому раструбу, вставляемый элемент может смещаться по оси линии. Таким образом, можно без проблем совместить новый участок канализации с оставшимися элементами.

Монтаж стояка своими руками с использованием компенсатора выполняется по следующей схеме:

• В чугунный раструб вставляется резиновый манжет.
• После этого вставляется компенсатор и монтируемая труба обрезается по необходимому размеру.
• Затем устанавливаемая деталь вдавливается до упора в раструб компенсатора, в результате верхняя ее часть должна поравняться с верхним участком трубопровода.
• Далее труба постепенно выдвигается из компенсатора и надевается на верхний участок трубопровода. В итоге получается целостная конструкция.

В большинстве случаев использование компенсатора является единственным возможным способом выполнить частичную замену стояка.

Сферы применения изделий ВЧШГ

Диаметры напорных труб бывают достаточно большие, поэтому их использование оправдано в наружных системах канализации, которые прокладываются под городскими улицами или автомагистралями с интенсивным движением транспорта. Повышенные показатели пластичности и прочности позволяют им пережить без повреждений любые деформации верхнего слоя грунта.

Если для монтажа подобных магистралей используются безнапорные материалы, их упаковывают в короба из железобетона. Монтаж современных трубных изделий упрощает наличие уплотнительных резиновых колец в раструбах. Единственным неудобством можно считать необходимость в специальной технике при укладке в траншею, особенно, если диаметры чугунных труб 300 или более миллиметров.

В магистральных системах подачи питьевой или технической воды и отопления основным показателем является способность трубопровода выдерживать повышенное внутреннее и наружное давление. Кроме того, в отопительных системах изделия ВЧШГ соединяются при помощи сварки со специальными электродами.

Кроме магистральных систем, напорные гладкие материалы используют при монтаже отопительных регистров на производстве, в складах и даже частных домах. Их можно разместить как горизонтально, так и вертикально. Если в качестве отопительного прибора используется чугунная труба, размеры определяются в зависимости от потребности в тепле в конкретном помещении. Чем толще регистр, тем больше тепла.

Еще одна сфера, в которой материалы из ВЧШГ невозможно заменить никакими другими – глубинные скважины. Тут в большом диаметре необходимости нет, а соединить элементы можно как при помощи сварки, так и при помощи резьбы.

Для ливневых сетей и систем вывода ила под напором так же используют напорные трубные изделия из чугуна, но сравнительно небольших размеров – с диаметром 150, 200 или 250 мм.

Одной из важнейших характеристик стальной трубы считается ее диаметр (D). На основании этого параметра производятся все требуемые расчеты при проектировании объекта. Как подобрать диаметр, чтобы не ошибиться?

Диаметры металлических труб стандартизированы и должны соответствовать значениям ГОСТа 10704–91.

Условно они разбиты на несколько подгрупп:

• Большие – 508 мм и выше;
• Средние – от 114 до 530 мм;
• Малые – меньше 114 мм.

Проверка чугунных труб перед монтажом

Подготовка чугунных изделий – это важнейший этап в проведении ремонтных или монтажных работ. В первую очередь, транспортировка таких труб должна быть очень аккуратной именно из-за хрупкости материала.

Транспортировка и укладка труб — очень ответственные процессы, так как при неосторожном обращении повредить чугунную трубу очень легко

Даже если изначально конструкция не имела фабричных изъянов, но была повреждена при транспортировке, в дальнейшем трубопровод может лопнуть под действием воды в месте дефекта. Нанести вред чугунной трубе может даже падение с незначительной высоты.

Во избежание ремонта системы сразу после пуска, перед установкой следует провести следующие мероприятия:

• проверить края труб и раструбы на наличие неровностей;
• осмотреть изделие по всей длине — заданный диаметр должен быть выдержан на всей протяженности трубы;
• оценить качество битумного покрытия: оно не должно быть липким или становиться таковым при нагревании;
• убедиться в наличии на рабочем месте пакли и цемента для заделки раструбов (если устанавливается раструбная канализация).

После сборки каждой секции трубопровода желательно проводить простукивание. Это даст возможность оценить точность сборки и надёжность креплений. В итоге правильно собранная система должна звучать полностью. Если при простукивании не слышны какие-либо секции, значит, в этих местах была допущена ошибка.

Как соединяют трубы SML и SME?

Безраструбные канализационные трубы из чугуна соединяют одну с другой, используя для этого специальные стягивающие фиксирующие устройства. Эти соединительные элементы состоят из стального стягивающего хомута и эластичной муфты, которую накладывают на область стыка.

На практике применяются две модификации стяжки стального хомута – одним винтом (CE) или двумя винтами (CV). Материал эластичной муфты обеспечивает высокое качество герметичности, а свойства стали стягивающего кольца исключают появление коррозии.

Металлические хомуты и муфты, дополненные эластичными вставками, обычно используются для соединения между собой безраструбных чугунных труб. Существует несколько модификаций таких скрепляющих элементов

Хомуты соединительные используются не только для связи отдельно взятых патрубков при построении трубопровода. Эти же компоненты применяются для соединений с фасонными деталями.

Хомуты производятся под различные монтажные диаметры и рассчитаны под весь диапазон рабочих давлений. Есть модификации хомутов с эффектом звукопоглощения, применяемые в устройстве бесшумной канализации. Их монтаж не требует применения дополнительной звукоизоляции в местах проходов трубопроводов сквозь перекрытия.

Галерея изображений

Фото из

Использование хомутов и фасонных деталей

Устройство канализационной системы в подвале

Варианты сборки канализационной системы

Укладка на теплоизоляцию и между плит утеплителя

Раструбные элементы соединяются по принципу вставки ровного конца одной трубы в раструбную часть другой. Мягкость соединения и герметичность, как правило, обеспечивается резиновым кольцом, которое запрессовано в паз, имеющийся на внутренней поверхности раструба чугунной трубы.

Также есть схема, где герметичность соединения в раструбе (и мягкость) достигается заполнением зазора между трубами уплотнительным материалом.

Практика построения систем канализации на основе раструбных труб из чугуна предусматривает использование одного из пяти вариантов соединений (А, Б, В, Г, Д). Четыре из них с уплотнителями в виде резиновых колец (5, 6) и одно в виде просмоленного жгута (3)

Для раструбных элементов характерны следующие виды герметизации и фиксации соединений:

1. Чеканка асбоцементным наполнителем.
2. Установка уплотнительной манжеты.
3. Установка самоуплотняющегося кольца.
4. Использование накидного фланца с болтовым креплением.
5. Применение упорного шипа.

Практикуется также методика фиксации трубного соединения с помощью горячей и холодной сварки, но применяется она крайне редко. Объясняется это сложностью технологии сварки чугуна. К тому же для производства сварочных работ по чугуну требуются специалисты, профессиональный сварочный инструмент и дорогостоящие электроды на основе никеля.

С особенностями выбора труб для сооружения внутренней канализационной системы ознакомит статья, в которой детально изложены все аргументы и рассмотрены характеристики различных видов.

Соединение труб для канализации на клей

Прочность такого способа соединения основана на взаимном проникновении полимеров на молекулярном уровне. В первую очередь следует приобрести специальный клей, которым промазывают кромки труб. После этого:

• склеиваемые поверхности очищают от загрязнений, ошкуривают и обезжиривают;
• подготовленные края смазывают клеем;
• концы труб помещают друг в друга;
• с целью обеспечения герметичности промазывают место стыка.

Приступать к соединению элементов трубопровода надо сразу же после нанесения клеевого состава, поскольку он на воздухе быстро теряет свои свойства. Выполнить склеивание нужно в течение 90 секунд.

Чугун или сталь

Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов

Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.

Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?

Именно тогда получили массовое распространение стальные магистральные водопроводы – сравнительно дешевые и, главное, куда более технологичные в плане монтажа.

Последствия экономии вполне предсказуемы и ощущаются до сих пор:

Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.

Так выглядит внутри старый стальной водопровод.

А как на этом унылом фоне выглядит чугун?

• При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
• Трубопровод практически не зарастает изнутри.

Чугунный водопровод в подвалах Петергофа.

Единственная проблема чугунного водопровода – большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.

Виды безнапорной чугунной арматуры

Трубы данного типа выпускаются двух видов:

содержащие раструб на одном из концов (раструбные), наличие которого удобно при монтаже;

Раструбные ТЧК

безраструбные, в бытовых канализационных системах практически не используются, они применяются для наружной прокладки.

Трубы, не имеющие раструба

Заметим, что существуют еще и чугунные напорные трубы, но они не используются в бытовой канализационной сети.

Размеры чугунных труб, используемых в канализационных системах, а также фасонных частей к ним, нормирует ГОСТ 6942-98.

Для укладки канализации в квартире используются трубы диаметром 50 и 100 мм. При этом сток практически для всех сантехнических приборов (за исключением унитаза) организуется трубами Ø50 мм. Унитаз подключается к трубе Ø100 мм.

Что касается фасонных частей, то для сетей канализации применяются стандартные фитинги, их изображение показано на рисунке.

Фасонные части для систем канализации

На рисунке показаны:

• A – переход, используется для соединения труб разного диаметра;
• B – крестовина, позволяет организовать два отвода в разных направлениях;
• C – соединительная муфта, при помощи нее соединяются трубы с одинаковым диаметром;
• D – ревизия, позволяет почистить чугунные трубы для канализации при их засорении;
• E – отступ, используется когда необходимо «поднять» или «опустить» трубопровод;
• F – патрубок, служит для наращивания длины;
• G – отвод, устанавливается, если требуется выполнить поворот;
• H – тройник, используется когда необходимо врезать отвод в чугунную трубу канализационной сети.

На рисунка не показана заглушка, ее применяют для закрытия неиспользуемого отвода.
