Покупка и замена жиклеров
При покупке газовой плиты не забудьте проверить наличие подходящих комплектов жиклеров. Если упустить этот важный момент, и направить газ через неподходящие форсунки, то можно получить нестабильную работу. Конфорка будет коптить, периодически гаснуть или вовсе не сможет загореться при розжиге.
Если по каким либо причинам в комплекте с плитой не окажется соответствующих типу газа жиклеров, то их без труда можно отдельно приобрести. Информация о диаметре жиклеров должна быть указана в инструкции к газовому прибору.
Таблица средних параметров жиклеров для большинства моделей газовых плит:
| Тип горелки |
Тип газа (давление)
NG G20 (20mBar)
LPG G30 (50 mBar)
NG G25 (20mBar)
LPG G30 (30 mBar)
Маленькая горелка
0,75 мм
0,43 мм
0,70 мм
0,50 мм
Средняя горелка
0,92 мм
0,55 мм
0,92 мм
0,65 мм
Большая горелка
1,15 мм
0,60 мм
1,15 мм
0,75 мм
Горелка духовки
1,20 мм
0,65 мм
1,15 мм
0,75 мм
Горелка гриля
0,95 мм
0,60 мм
0,95 мм
0,65 мм
Замена (установка) жиклера особого труда не составит — нужно лишь выкрутить гаечным ключом старый и вкрутить на его место новый. Лишь в некоторых случаях может потребоваться дополнительная регулировка подачи первичного воздуха и регулировка минимального уровня устойчивого пламени.
Зимние и летние смеси
Поскольку в жилых помещениях разрешено присутствие только одного 5-литрового баллона, емкости больших объемов устанавливаются вне дома. Соответственно, климатические условия во время пользования могут быть любыми. С учетом этого фактора создаются газовые составы для теплого и холодного времени года, подробнее о которых написано здесь.
В чем отличие сезонных версий?
Внутри баллона сжиженный газ находится в двух агрегатных состояниях: жидком и газообразном. Интенсивность заполнения газовода газообразной фракцией напрямую зависит от температуры: в тепле показатель выше, чем при низких температурах.
На графике видно, что смешение пропана и бутана позволяет уравновесить способность этих соединений к испарению. На этом и основан принцип создания «климатических» составов
Корректировка этой ситуации выполняется при помощи изменения пропорций пропана и бутана. Первый способен испаряться при 42 градусах ниже ноля. Второй теряет эту способность сразу после пересечения нулевой отметки.
Поэтому в зимних вариантах объем пропана увеличивается. В летних – наоборот, уменьшается. Такой подход дает возможность снизить стоимость летних версий за счет более дешевого бутана и обеспечить эффективность зимних.
Расчет пропорций с учетом климата
При определении рекомендованных пропорций за точку отсчета была взята средняя полоса России. Минимальное содержание пропана для зимней версии ограничено отметкой в 70%. В летнем варианте допустимо 50-процентное содержание.
Аббревиатура СПБТ означает смесь пропана и бутана технических – пропорции подбираются в соответствии с потребностями. БТ – бутан технический содержит 60% бутана. ПТ – пропан технический – минимум 75% пропана
Состав для других регионов выполняется с учетом удаленности от средней полосы, климатических особенностей. Делать это должны специалисты лицензированных организаций.
Универсальный вариант для любой температуры
Корректное функционирование портативных газовых систем в широком температурном диапазоне характерно для соединения пропана, изобутана и бутана. Имея разные температуры горения, эти вещества сделали сложный состав максимально универсальным.
Что такое жиклер для газа
Сопло — это место, где смесь газа и воздуха для пламени поступает в горелку газовой плиты.
Сопло газовой плиты имеет в центре отверстие определенного диаметра. Значение диаметра (в сантиметрах) всегда указывается на передней части насадки. Например, число 135 на конце насадки означает, что диаметр отверстия, через которое проходит смесь, составляет 1,35 мм.
Форсунки для газовых плит
Диаметр сопла зависит от мощности каждой конфорки и типа газа, на который настроена варочная панель. Это подводит нас к вопросу о том, почему существуют насадки для разных типов подаваемого газа и каковы их эксплуатационные характеристики.
Критерии выбора
Вопрос, что выбрать: газовую плиту или варочную панель, зависит от многих факторов, включая личных приоритетов пользователя, необходимых технических характеристик и пр.
Варочная панель может быть переносной и крепиться к кухонной столешнице с помощью винтов
Если вы проектируете новый дизайн кухни или производите ремонтные работы, то при выборе устройства следует обратить внимание на несколько определяющих факторов:
- Удобство использования. Благодаря удобству и легкости установки, многие ориентируются при выборе на варочную панель. Она может быть переносной либо встроенной, которая крепится к кухонной столешнице с помощью винтов.
- Практичность. Прежде чем сделать выбор между двумя устройствами, предварительно следует убедиться, насколько прибор будет практичным на кухне, простым в применении, эффективным в своей работе, а также учесть технические характеристики и др. факторы, необходимые для обеспечения бесперебойной работы прибора. Оборудование должно эффективно справляться с бытовыми задачами и соответствовать вашим потребностям, не вызывая при этом дискомфорта и других неудобств в применении на кухне.
- Достоинства и недостатки. Перед покупкой следует изучить плюсы и минусы использования индукционной панели и газовой плиты.
При сравнении следует обратить внимание на такие параметры:
- функциональные возможности;
- размер;
- внешний вид и сочетание с кухней;
- вес прибора;
- технология установки;
- стоимость;
- технические факторы и энергопотребление;
- личные предпочтения;
- условия эксплуатации.
Габариты и внешний вид
Газовая плита
Щель между плитой и шкафами
Основным недостатком плиты является ее объем, т.к. требует много кухонного пространства, к тому же возможность установки может ограничиваться местом прохождения газопровода.
Учитывая все эти компоненты, такое устройство сложно гармонировать с интерьером кухни.
Плотно расположить ее между шкафами сложно, в результате чего образуются щели, в которых со временем может накапливаться пыль, жидкость и твердые частицы.
Индукционное устройство
Варочная панель сочетается с дизайном кухни и является практичной и удобной в применении
Компактность, небольшой вес, привлекательный внешний вид и легкость в установке — основные достоинства этого оборудования.
Варочная панель освободит на кухне много места и может быть установлена практически на любой столешнице.
Хорошо сочетается с дизайном кухни и является практичной и удобной в применении. В соответствующем дизайне потребуется выбрать и духовой шкаф, который должен гармонично сочетаться с интерьером.
Простота установки и эксплуатации
Соединении газового шланга при подключении газовой плиты
Подключение газовой плиты основано на сложном соединении газового шланга и газовых труб. Подключение должно производится сотрудниками газовой службы.
Наибольшим спросом пользуется газовая плита в комплекте с электрической духовкой, что обеспечивает большую функциональность, чем оправдывается ее высокая стоимость.
Варочная панель отличается простотой в установке и эксплуатации. Встроенное устройство упрощает уборку в помещении, т.к. в отличие от газовой плиты не образует щели и не накапливает мусор.
Индукционная панель на рынке встречается со стеклянной поверхностью, стеклокерамической или из нержавеющей стали. Стеклянная плоскость более проста в уходе, чем нержавеющая сталь и др. материалы.
Функциональность
Встроенные индукционные панели являются лучшей альтернативой, чем обычные газовые плиты по нескольким причинам:
- Простота использования. Имеют функцию импульсного зажигания, которая контролируется ручкой управления.
- Быстрое и удобное приготовление. Некоторые встроенные варочные приборы оснащены функцией мульти-пламени.
- Безопасность. Использование индукционного устройства является более безопасным вариантом. Современные варочные панели оснащены функцией отключения подачи газа, если пламя на оборудовании гаснет. Эта инновационная функция также помогает экономить газ.
- Дополнительные функции. Современные устройства поставляются с дополнительными функциями, такими, как: системы сигнализации и таймеры, которыми можно воспользоваться для предотвращения переваривания продуктов и подгорания пищи.
Экономичность
Принцип работы варочной панели
Некоторые современные варочные приборы являются более экономичными, чем газовые конфорки, благодаря умеренному потреблению электроэнергии и других ресурсов.
Нагревательные элементы способствуют быстрому нагреванию посуды и достижению необходимой температуры.
Газ для генератора: дешевле, чем бензин, но всё равно дорого
То же самое касается использования газа для электроснабжения. Конечно, газовый генератор в работе обходится дешевле бензинового, но всё равно потребляет немало топлива. Когда вы подключаете генератор к газопроводу, это одно, а когда вы используете его с баллоном, газа опять-таки надолго не хватит.
Те, кто пользовался генераторами на газу, говорят, что при нагрузке до киловатта генератор потребляет 1,2-1,5 кг газа в час. То есть 50 литрового резервуара на сутки непрерывной работы, скорее всего, не хватит.
Если у вас генератор на газу, одним баллоном вам тоже не обойтись
Поэтому этот вариант можно рассматривать как вынужденную краткосрочную меру — пропал свет, а нужно срочно зарядить аккумулятор, включить холодильник и т. д. Постоянное использование газового генератора на сжиженном газе затратно, как и в случае с нагревательными приборами. Однако, если уж у вас возникла потребность в приобретении генератора (частые отключения света в вашем посёлке), то есть смысл обзавестись газовым вместо бензинового или дизельного.
Правило хранения на загородных участках
При эксплуатации газовых емкостей бытового назначения следует придерживаться следующих правил:
- В жилых помещениях запрещено хранить более 10 литров легковоспламеняющейся или горючей жидкости в закрытой емкости.
- Баллоны нельзя хранить на путях эвакуации, а также в подвальных и чердачных помещениях.
- Емкость с топливом должна располагаться вне жилого помещения, на расстоянии не менее 5 метров от здания.
- Место хранения емкостей должно иметь систему вентиляции и обладать предупреждающими надписями.
- Эксплуатация систем, состоящих из двух и более баллонов, производится только после получения разрешения соответствующей инспекции.
Параметры пропановых емкостей
Пропан используется довольно часто в качестве энергоносителя в различных сферах. Рассмотрим основные параметры данных видов изделий на основе емкостей для этого типа топлива.
Среди множества характеристик следует выделить несколько основных:
- Стандартный объем баллона составляет 50 л, но другие виды могут иметь и несколько меньшие параметры.
- Пропановая емкость в пустом состоянии весит около 22 кг, не включая массу вентиля.
- Максимальное давление в таких баллонах составляет 1,6 МПа.
- Минимальный показатель – 0,1МПа.
- Максимальное значение рабочей температуры составляет 45 градусов.
- Вместительность газа составляет около 21,2 кг.
В таких баллонах в большинстве случаев используется смесь пропана и бутана. Соотношение этих газов зависит от среды использования и времени года.
Такие виды емкостей в большинстве случаев применяются для решения задач на различных предприятиях. Но гораздо чаще используются в качестве источника газа в бытовых условиях при отсутствии центрального газопровода.
Читать также: Сварные поделки из металла своими руками
Газовые баллоны также сейчас нашли применение в транспортной сфере, что позволяет сделать газ основным топливом для двигателей автомобилей и других механизмов.
Наполненные газом емкости следует правильно перевозить и хранить, со строгим соблюдением выработанных правил. Это же касается и их эксплуатации.
Все о газовых баллонах – в этом видео:
В газовый баллон ёмкостью 50 л. безопасно можно залить 35 л. По ГОСТу рабочее давление не может быть более 1,6 МПа при условии, что пропан-бутановой смеси не менее 60 процентов. Это требования безопасности к газобаллонным установкам.
В реальности резервуары выдерживают давление в 5 МПа. Испытания в лабораторных условиях проводят под давлением 3 МПа.
Давление природного газа — метана составляет 250 атмосфер, поэтому метановые резервуары более тяжёлые, к ним повышенные требования.
Пятидесятилитровые баллоны являются самой распространенной емкостью для хранения сжиженного газа. Их используют на дачах и в не газифицированных поселках, ставят в автомобили и бытовки. Причем всех пользователей подобных емкостей интересует один вопрос. И дачники, и домовладельцы, и автомобилисты желают знать: насколько хватит им такого баллона. И в данной статье мы узнаем, во-первых, сколько газа влезает в 50-литровый баллон и, во-вторых, как быстро израсходуется этот объем.
Любой баллон собирается на основе сваренной из листового металла колбы, верх и низ которой оформлены с помощью штампованных чашеобразных крышек. Причем к нижней части приварен кольцеобразный фартук-подставка (опорный башмак), а в верхнюю часть колбы (кольцо горловины) вкручивают особый запорный узел – вентиль для газового баллона. Основной цилиндр (обечайку) и обе чаши изготавливают из стального листа толщиной не менее 2 мм. Причем чашеобразная форма дна и крышки объясняется физическими свойствами газа, который, находясь в замкнутой емкости, давит на каждый квадратный миллиметр ее внутренней площади с одинаковой силой. Поэтому сварочные швы, с помощью которых соединяют обечайку и чаши, должны соответствовать самым высоким критериям качества.
Читать также: Патрон токарный четырехкулачковый 160
Вентиль баллона должен работать долго и выдерживать большое давление
К баллонному вентилю предъявляют особые требования. Он должен выдерживать огромное давление и работать очень долго. Поэтому нижняя сторона его корпуса оформлена, как конический резьбовой штуцер, а сверху находится маховик резьбового штока, запирающего седло. Причем запорный механизм некоторых вентилей способен выдержать давление до 190 атмосфер, сохраняя работоспособность. Боковой отвод в корпусе вентиля оптимизирован под подключение гайки армированного или сильфонного шланга. Однако в большинстве случаев на отвод накручивают редуктор, выравнивающий давление до приемлемого уровня. А в случае транспортировки отвод в газовом вентиле закрывается специальной резьбовой заглушкой.
Кроме того, в некоторых баллонах вокруг вентиля обустраивается стальной воротник, защищающий запорный узел от механических повреждений. А в месте врезки вентиля монтируется особая шайба из мягкого металла (алюминия), на которую с помощью штамповки наносят даты последнего технического осмотра всей конструкции. В случае задержки технического осмотра заправлять баллон до предельного уровня давления категорически запрещается. Причем обнаружить факт отложенной проверки может любой пользователь. Для этого нужно прочитать символы на шайбе под кольцом горловины. Там, помимо времени последнего осмотра, есть и дата следующего. Если сегодняшнее число больше этой даты – баллон лучше не использовать.
Газовые шланги для газовых плит: какой лучше, главные правила выбора
Главное правило при выборе газового шланга – приобретать изделие в сертифицированном магазине. Если продавец не может предоставить сертификат качества и не дает никаких гарантий, покупать изделие в таком месте не стоит. Обычно в торговых точках предоставляется большой выбор размеров газовых шлангов для газовых плит
Важно предварительно выполнить все замеры и купить изделие нужной длины, потому как сращивать между собой два изделия не рекомендуется
Важно предварительно выполнить все замеры и купить изделие нужной длины
Чтобы снизить риск разрыва подводки, не рекомендуют выбирать такую длину, когда после установки шланг будет в постоянном натяжении, поскольку это может негативно сказаться на сроке эксплуатации изделия. Максимальная длина газового шланга для плиты в условиях квартиры не должна превышать 2-2,5 метра, хотя существуют различные варианты размеров, в том числе и 4, и 5 метров. Дополнительно нужно следить, чтобы изделие не только не натягивалось при установке, но и сильно не провисало. Только правильно подобранный по длине шланг гарантирует безопасность подключения и грамотную эксплуатацию.
Статья по теме:
Другим важным показателем считается диаметр сечения шланга. Здесь нужно знать, что минимальный размер, обеспечивающий нормальное поступление газа к прибору, составляет 1 см. При этом на концах изделия должны присутствовать две гайки либо один штуцер и одна гайка. Необходимо учитывать, что гайка отличается наличием внутренней резьбы, в то время как у штуцера резьба наружная. Диаметр сечения нужно подбирать в зависимости от размера выхода на газовом приборе. Для удобства установки существует штуцер-уголок, который упрощает процесс подключения.
Наиболее бюджетным видом шланга считается резинотканевое изделие. Следует учесть, что, выбрав такой вариант, требуется постоянно следить за его целостностью – при необходимости можно использовать мыльный раствор, который позволяет легко обнаружить протечку. При возникновении даже малейшего нарушения целостности изделие требуется заменить. К оптимальным вариантам сочетания цены и качества относят армированные шланги из ПВХ, которые отличаются еще и длительным сроком эксплуатации.

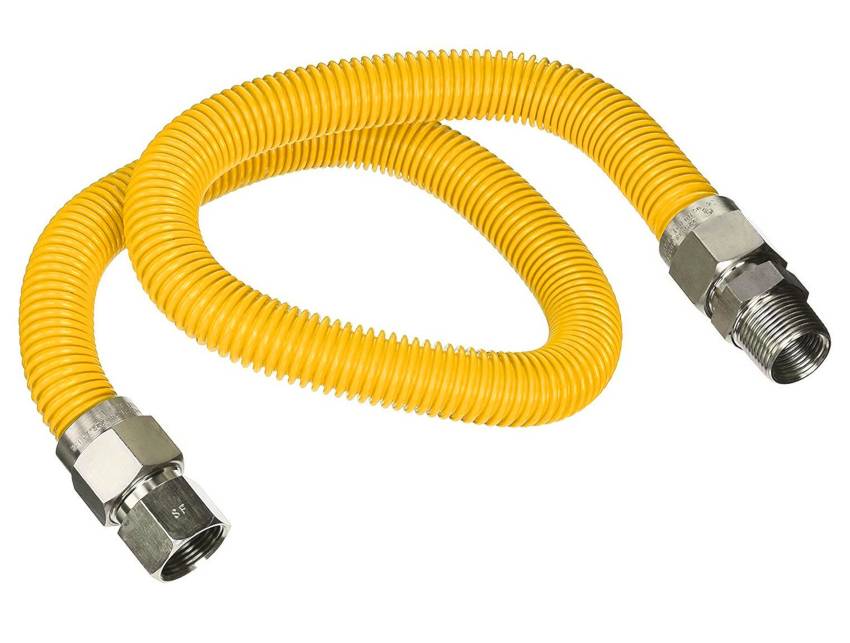

В любом случае наиболее надежным и безопасным считается сильфонный шлаг, который получил официальное одобрение государственных газовых служб на использование в бытовых условиях
При выборе этого вида изделия необходимо в обязательном порядке обратить внимание на тип и качество соединения
Главное правило при выборе газовых шлангов – приобретать изделия в сертифицированных магазинах
Очень важно во время покупки суметь отличить оригинальное изделие от китайской подделки, поэтому и рекомендуют выбирать товар в специализированных магазинах. Для того чтобы не приобрести подделку, шланг следует внимательно осмотреть на предмет брака, а также изучить прилагающийся к изделию паспорт
Следует также ознакомиться с диапазоном цен, чтобы не купить шланг с подозрительно низкой стоимостью. Самое важное – осмотреть изделие на предмет целостности.
Безопасность
Особенность отечественного менталитета заключается в склонности к экономии, игнорировании многих нормативных требований. В отношении оборудования для сварки пренебрежение правилами безопасности чревато тяжелыми последствиями.
Особенно это касается допустимых сроков использования баллонов. Они должны быть указаны заводом-изготовителем. Если вдруг этой информации нет, то максимальный период эксплуатации составляет 20 лет.
Экспертизу состояния обычных баллонов с объемом до 50 л не проводят. Для больших объемов аттестация может быть проведена. Превышать максимальный срок категорически нельзя. Все модели, выпущенные до 1997 года, не прошедшие аттестацию можно смело сдать в металлолом.
К покупке газовых баллонов для сварки нужно отнестись очень серьезно. Лучше всего найти авторитетного поставщика, убедиться в наличии разрешительных документов, проверить качество маркировки, всей сопроводительной информации. После этого можно смело оформлять заказ.
Замена жиклёров
Снимите конфорки, определите новые форсунке к каждой из них. Для того чтобы не ошибиться при замене форсунок, сделайте эскиз плиты. Запишите маркировку форсунок для каждой горелки и сверяйтесь с ним при работе. На некоторых плитах, чтобы добраться до жиклёров, нужно снять верхнюю панель. Обычно они крепятся на шурупы под крестовую или прямую отвёртку
С помощью головки или рожкового ключа осторожно открутите форсунку и поставьте подготовленную на замену. Таким же образом действуйте с остальными форсунками
В духовке необходимо снять нижнюю панель, чтобы получить доступ к жиклёрам.
Мы поменяли форсунки для газовой плиты. Проведите испытание. Откройте кран на баллоне. Для соблюдения правил техники безопасности, с помощью мыльного раствора, проверьте качество соединений на редукторе и штуцере. Нанесите кистью мыльный раствор на место соединения резинового шланга и редуктора. ,
Если появятся пузыри, подтяните хомуты и проверьте снова. Эту же процедуру проделайте со стыком штуцера. Не пренебрегайте безопасностью при работе с газовыми приборами. Последствия могут быть тяжёлые. Зажгите газ на горелках по очереди. Если пламя синего цвета, без жёлтых и красных оттенков, значит, работа сделана хорошо.
На сегодня далеко не все деревни и дачные поселки газифицированы, что вынуждает жителей использовать баллонный газ для бытовых нужд. Как устроить отопление дома сжиженным газом в баллонах мы уже писали, а в этой статье расскажем, как переделать газовую плиту под балонный газ.
Правила хранения и транспортировки
По правилам Ростехнадзора и в соответствии с Постановлением Правительства РФ №390 от 2012 года установлен порядок обращения с ёмкостями, предназначенными для хранения технических газов под давлением. Особенности хранения и установки на рабочем месте:
пропан и ацетилен – баллоны должны храниться вне жилых помещений, на производстве – отдельно от иных газовых смесей
Обязательно наличие надписей и табличек, предупреждающих об огнеопасных ёмкостях: “Осторожно! Газ”. В торговых центрах хранение запрещено;
все технические газы – кислородные баллоны обязательно хранить отдельно от остальных
Установка и подключение возможны на расстоянии не менее 1 м от труб отопления и радиаторов. До открытого пламени должно быть более 5 м. Не допускается длительное воздействие на баллоны прямых солнечных лучей.
Общие правила работы с баллонами:
- Работать с газовыми баллонами необходимо в чистых перчатках или рукавицах.
- Направлять струю при продувке шлангов следует всегда от себя и не в сторону людей.
- Кроме защитного пластикового колпака, на вентиль газового баллона ставят заглушку. Она затягивается усилиями баллонного ключа до упора.
- Открытие и закрытие маховика баллонного вентиля всегда делают усилиями специального ключа.
- По лестницам газовые баллоны необходимо переносить на носилках.
- При транспортировке не допускаются резкие толчки, удары.
- Работы с одним баллоном (переноска, подключение) осуществляются максимум двумя работниками.
- С газовым оборудованием обязательно работать искробезопасным (бронзовым) инструментом.
Для перевозки при помощи автотранспорта понадобится оформление разрешения. Баллоны располагают либо лёжа поперёк кузова, либо стоя в контейнере.
