Вертикальный ветрогенератор своими руками: как собрать ветряк с вертикальной осью вращения

Устройство для зарядки автомобильной АКБ

Небольшой ветрогенератор, способный зарядить автомобильный аккумулятор — весьма практичное и нужное устройство. Необходимо обеспечить напряжение, не превышающее номинал АКБ (обычно 12 В), иначе появится риск перезаряда и закипания батареи.

В качестве генератора потребуется самодельное устройство соответствующей мощности или готовый асинхронный двигатель, тракторный или автомобильный генератор, способные создавать напряжение заряда. Для защиты от перезарядки потребуется контроллер на основе автомобильного реле-регулятора, отключающий заряд при появлении слишком высокого напряжения.

Роторный (горизонтальный) ветрогенератор

Такое устройство справится с обеспечением электричеством небольшого дома или нескольких хозяйственных построек. Максимальная мощность ветрогенератора не будет превышать 1,5 киловатта.

Для работы подготовьте:

• автомобильный генератор на 12 ватт;
• реле, контрольную лампочку аккумулятора;
• сам аккумулятор на 12 ватт;
• преобразователь тока;
• большую кастрюлю или ведро из дюралюминия либо нержавеющей стали;
• пару хомутов для крепления генератора к мачте;
• выключатель;
• провод, 0,4 и 0,25 сантиметра;
• болты, гайки, шайбы;
• вольтметр.

Инструменты потребуются те же, что и в предыдущем случае. Вначале возьмите кастрюлю (или ведро) и, используя маркер с рулеткой, поделите ее на четыре одинаковые части. Вырежьте лопасти, но до конца не дорезайте (так, как показано на картинке).

Проделайте отверстия для болтов в днище, после чего отогните лопасти, но не очень сильно. Учитывайте при этом тот факт, как будет вращаться генератор (по часовой стрелке или против нее).

Далее закрепите кастрюлю с уже подготовленными лопастями на шкив, закрепите с помощью болтов. Установите на мачту, зафиксированную заранее, генератор (для этого используйте припасенные хомуты), далее соедините все кабели и соберите цепь. Перепишите всю схему, зафиксируйте провода на опоре.

Для подключения аккумулятора используйте 4-миллиметровый кабель длиной максимум 1 метр. Для подключения нагрузки используйте кабель меньшего сечения. Также поставьте инвертер. Ниже приведена примерная схема подключения.

Как видим, соорудить ветрогенератор своими руками вполне возможно. Конструкция может быть двух типов, но при наличии навыков и должного рвения с работой можно справиться даже в одиночку. На этом все, удачи!

Виды ветрогенераторов с вертикальной осью вращения

Многочисленные конструкции с вертикальной осью вращения объединяются в основные группы:

• ветрогенератор с ротором Дарье, — ортогональное устройство;
• генератор на роторе Савониуса;
• вертикально-осевая конструкция ротора;
• геликоидный ротор;
• многолопастная конструкция с направляющими элементами.

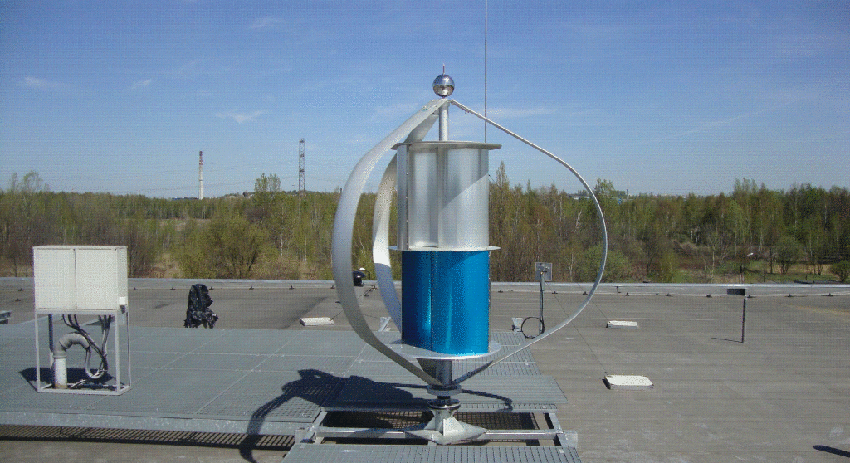

Ротор Дарнье

Внешне, такой ветрогенератор выполнен с двумя или тремя лопастями, изогнутыми в форме овала.

Плюсы:

• самостоятельная ориентация на направление воздушного потока;
• основной вал привода располагается вблизи уровня земли, что создаёт удобство в его обслуживании;
• простая кинематическая схема конструкции.

Минусы:

• отсутствует возможность в самостоятельной раскрутке;
• высокая нагрузка на опорные узлы, вызванная динамическим воздействием от воздушных потоков;
• необходимость строго придерживаться заданного профиля лопасти по всей её длине;
• достаточно шумен в работе.

Ротор Савониуса

Представляет собой конструкцию, в которой лопасти ротора выполнены в виде цилиндрических поверхностей.

Достоинства:

• способность запускаться при малых значениях ветра, — движение начинается при значениях от 3м/сек;
• быстрый набор высоких показателей крутящего момента;
• высокая надёжность конструкции;
• недорог в производстве.

Недостатки:

малая эффективность преобразования воздушного потока, отсюда, выпуск устройств с мощностью не превышающей 4–6кВт.

Ротор Савониуса зачастую применяют в комбинированных устройствах, — для разгона ветрогенератора, выполненного по схеме ротора Дарье.

Вертикально-осевой ротор

Отличительная особенность такого ветрогенератора – это то, что вертикально расположенные лопасти имеют профиль авиационного крыла, ось которого параллельна вертикальному валу.

Внешне близок в ротору Дарье, но более прост в изготовлении. Быстро набирает рабочую скорость, при этом существенно меньше издаёт звуковых волн. Конструкция отличается надёжностью при эксплуатации.

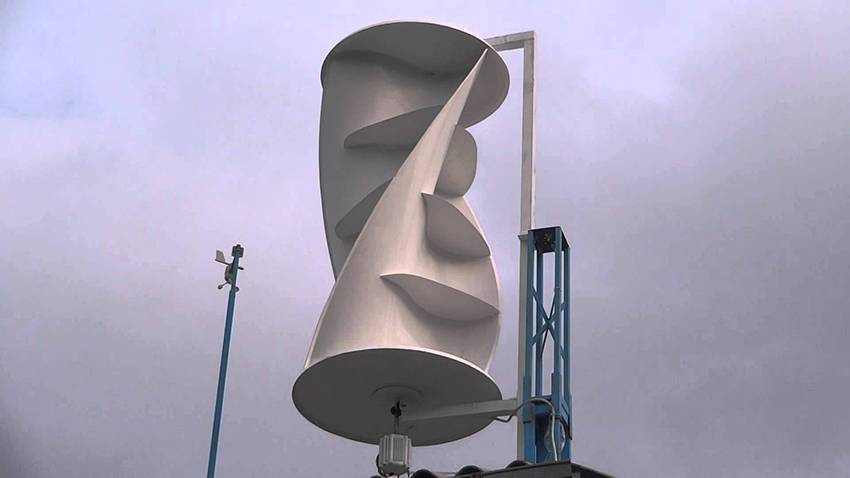

Геликоидный ротор

Этот тип устройства продолжает развитие вертикально-осевого ротора. Лопасти последнего выполнены в форме геликоидной кривой, что придаёт конструкции более равномерное вращение и снижает нагрузки на опорную часть.

Изгиб лопастей ротора по диагонали способствует быстрому набору скорости. Эффективность использования ветрового потока близка к горизонтальным устройствам. В то же время, это вызывает повышенный шум при работе и производству звуковых волн, расположенных в коротковолновой части звукового спектра.

Геликоидный ротор дорог в производстве из-за сложной конфигурации профиля лопастей.

Многолопастной ротор

В основе лежит вертикально-осевая конструкция, дополненная внешним кольцом неподвижных лопастей. Такая схема способствует увеличению полезной площади захвата воздушного потока, его сжатию и ускорению, что приводит к повышению эффективности ветрогенератора в целом. Кроме этого, конструкция чувствительна к слабым воздействиям ветра.

Но эта схема приводит к повышению материалоёмкости устройства, что увеличивает его стоимость. В процессе эксплуатации конструкцию сопровождает увеличенный звуковой фон.

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

Да, сделать ветрогенератор на 30 кВт своими руками будет очень сложно, но любой человек, умеющий работать с инструментами, сможет собрать маленький ветряк небольшой мощности и обеспечить себя необходимым количеством электроэнергии.

Как правильно обслуживать ветрогенератор

Чтобы самодельный ветрогенератор прослужил вам максимально долго, следуйте рекомендациям по уходу за ним:

• Один раз в год проводите полную диагностику агрегата для поиска возможных неисправностей или износа составных частей: осматривайте лопасти, подкручивайте разболтавшиеся гайки, укрепляйте электрические соединения и так далее.
• Дважды в год смазывайте движущие элементы. Эту процедуру можно производить чаще, особенно если год выдался дождливым.
• В зимнее время обязательно счищайте лед с лопастей ветряка. Это обеспечит не только сохранность элементов, но и правильную работу агрегата.
• По мере необходимости подкрашивайте детали.

Этот несложный уход в несколько раз продлевает срок службы вашего генератора и одновременно увеличивает его КПД.

Российские производители ветрогенераторов

На рынке России представлена зарубежная и отечественная продукция, которая по многим показателям не уступает, а порой и превосходит импортные аналоги, — по части цены, точно.

Приведём несколько серьёзных местных производителей, у которых можно приобрести не только промышленные изделия, но и заказать доработку их под свои нужды:

EDS-Group

EDS-Group, является одним из ведущих российских производителей ветрогенераторов, в том числе с вертикальной осью вращения. Находится в г.Омск.

Выпускает модели:

• cерия вертикально-осевых конструкций Sokol Air Vertical мощностью 0,5–15 кВт и стоимостью 130000–1020000 рублей;
• cерия вертикально-осевых конструкций Falcon Euro мощностью до 120 кВт и стоимостью 135000–1050000 рублей.

Сальбамаш

Питерский производитель альтернативных источников энергии. Производит ветряные электростанции ОСА, выполненные по вертикально-осевой схеме с прямыми лопастями. Мощность установок составляет 300–3000 Вт. Стоимость конструкций 100000–350000 рублей (цена дилеров). Кроме этого, появилась новинка, ветротурбина РосТок. Её отличие – лопасти выполнены по спиралевидной форме.

АКБ Миллениум

Московский производитель ветрогенераторов с мощностью 0,4–250 кВт. Стоимость для потребителей устанавливается индивидуально, по договору.

EnergyWind

Российский производитель ветрогенераторов, выполненных по горизонтальной схеме, — приводится для сравнения. Мощность установок 1–10 кВт, цена 68000–600000 рублей.

Первые две компании будут наиболее интересны для индивидуальных застройщиков, интересующихся схемами вертикальных ветрогенераторов. Тем, кто силён в механике и электрике, представляется великолепная возможность сконструировать и самостоятельно сделать ветрогенератор своими руками.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.
На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается

Обычно делают небольшой флюгер и поворотный механизм.
Мачта – или опора, на которой будет закреплён пропеллер
На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

• Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
• Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
• Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Законность установки ветрогенератора

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно малой ветроэнергетической установки, мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Для того чтобы определиться с целесообразностью устройства ветрогенератора, необходимо выяснить ветроэнергетический потенциал конкретной местности (кликните для увеличения)

Впрочем, на всякий случай следует поинтересоваться, нет ли каких-либо местных нормативных актов, касающиеся индивидуального энергоснабжения, которые могли бы создать препятствия в установке и эксплуатации этого устройства.

Претензии могут возникнуть у ваших соседей, если они будут испытывать неудобства, связанные с эксплуатацией ветряка. Не забывайте, что наши права заканчиваются там, где начинаются права других людей.

Поэтому при покупке или самостоятельном изготовлении ветрогенератора для дома нужно обратить серьёзное внимание на следующие параметры:

Высота мачты. При сборке ветрогенератора нужно учитывать ограничения на высоту индивидуальных построек, которые существуют в ряде стран мира, а также местонахождение собственного участка. Знайте, что поблизости от мостов, аэропортов и тоннелей строения, высота которых превышает 15 метров, запрещены.
Шум от редуктора и лопастей. Параметры создаваемого шума можно установить при помощи специального прибора, после чего зафиксировать результаты замеров документально

Важно, чтобы они не превышали установленные шумовые нормы.
Эфирные помехи. В идеале при создании ветряка должна быть предусмотрена защита от создания телепомех там, где ваше устройство может такие неприятности обеспечить.
Претензии экологических служб. Эта организация может препятствовать вам в эксплуатации установки только в том случае, если она мешает миграции перелетных птиц. Но это маловероятно.

При самостоятельном создании и монтаже устройства учите эти моменты, а при покупке готового изделия обратите внимание на параметры, которые стоят в его паспорте. Лучше заранее обезопасит себя, чем впоследствии расстраиваться

• Целесообразность устройства ветряка обосновывается в первую очередь достаточно высоким и стабильным ветряным напором в местности;
• Необходимо располагать достаточно большим участком, полезная площадь которого не будет существенно сокращена из за установки системы;
• Из-за сопровождающего работу ветряка шума желательно, чтобы между жильем соседей и установкой было не менее 200 м;
• Убедительно аргументирует в пользу устройства ветрогенератора неуклонно повышающаяся стоимость электроэнергии;
• Устройство ветрогенератора возможно только в местностях, власти которых не препятствуют, а лучше еще и поощряют использование зеленых видов энергии;
• Если в регионе сооружения мини электростанции, перерабатывающей энергию ветра, случаются частые перебои, установка минимизирует неудобства;
• Владелец системы должен быть готов к тому, что вложенные в готовое изделие средства не окупятся сразу. Экономический эффект может стать ощутимым через 10 — 15 лет;
• Если окупаемость системы — не последний момент, стоит задуматься об сооружении мини электростанции собственными руками.

Дополнительное электрооборудование

Как уже было сказано выше, неотъемлемой частью ветряной электростанции является аккумулятор, берущий на себя питание потребителей. при его выборе нужно помнить, что чем больше его емкость, тем дольше он сможет поддерживать напряжение в сети, но при этом и дольше будет заряжаться. Приблизительное время работы можно определить как то время, за которое исчерпается половина емкости аккумулятора (после этого падение напряжения станет уже ощутимым, кроме того, глубокий разряд снижает ресурс свинцово-кислотных батарей).

Пример: Так, аккумулятор емкостью 65 А*ч условно сможет отдавать в нагрузку 30-35 ампер-часов энергии. Много это или мало? Обычная лампа освещения мощностью 60 ватт потребует, с учетом наличия инвертора, преобразующего 12 В постоянного тока в 220 В переменного и имеющего собственный КПД в пределах 70%, тока в 7 ампер – это чуть больше четырех часов работы. Восстанавливать же растраченную энергию наш ветряк с условной мощностью 90 ватт даже в лучшем случае, при постоянном сильном ветре, будет не менее пяти часов. Как вы видите, при использовании ветрогенератора исключительно как автономного источника энергии электричество в вашем доме будет доступным лишь на несколько часов в день.

Вторым узлом системы электроснабжения становится инвертор. В нашем случае можно использовать как готовый автомобильный, так и извлеченный из источника бесперебойного питания

В любом случае важно не перегружать его потреблением тока, учитывая, что реальная эксплуатационная мощность его в 1,2-1,5 раза меньше указываемой максимальной мощности

Как вы можете видеть, привлекательность использования даровой энергии упирается во многочисленные ограничения, и даже единственный эффективный в средней полосе России вариант – ветрогенератор – неспособен обеспечивать длительную автономность.

Но вместе с тем эта идея неплоха и как источник аварийного электропитания и, особенно, как конструкторская задача – удовольствие от создания своими руками ветрогенераторной установки может в разы превосходить ее мощность.

Что потребуется

Чтобы делать самодельные вертикальные ветрогенераторы своими руками потребуется:

1. Мотор. Можно использовать исправный двигатель от какого-нибудь старого устройства: от бензокосилки, стиральной машины и т.д.

2. Фанера толщиной до сантиметра.

3. Крепеж: гайки, болты.

4. Металлический стержень с резьбой на концах до сантиметра диаметром. Длина по вашему усмотрению (в пределах метра).

5. Листовой металл или пластик. В зависимости от того, какой сделать вертикальный ветрогенератор хотите.

6. Деревянные бруски.

9. Ножницы по металлу.

10. Пассатижи, ключи.

11. Инвертор, аккумулятор.

12. Оборудование для установки ветряка на ландшафт.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Схема самодельного ветрогенератора – основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

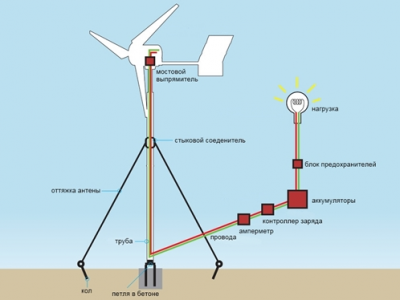

Схема самодельного ветряка.

• Лопасти – они могут быть изготовлены из самых разных материалов;
• Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
• Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
• Мультипликатор – повышает обороты вращения вала (ротора) генератора;
• Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
• Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
• Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Что такое ветрогенератор

Ветрогенератор — это механическое устройство, предназначенное для выработки (генерирования) электрического тока. Поток ветра вращает рабочее колесо, взаимодействуя с его лопастями. Вращение передается на генератор, который начинает вырабатывать электрический ток. Такова схема действия ветрогенератора. На практике все намного сложнее, так как возникает масса трудностей технического и эксплуатационного характера, но в целом возможности этих устройств сильно недооценены.

Количество полученной энергии прямо пропорционально мощности генератора и скорости вращения ветряка, что позволяет в теории использовать несколько устройств для получения необходимого количества электроэнергии. Практика пока недостаточно иллюстрирует ситуацию, так как на сегодня для сбора статистических данных не имеется достаточного количества генераторов. Поэтому приходится пока довольствоваться расчетными данными, которые в большинстве случаев подтверждаются на практике.

Существуют две основные разновидности ветрогенераторов:

• с горизонтальной осью вращения. Они считаются наиболее эффективными, имеют больший КПД и дают неплохие результаты при пользовании
• с вертикальной осью вращения. Эти устройства менее эффективны, но обладают рядом специфических качеств, делающих их не менее востребованными среди подобных агрегатов

Преимущества и недостатки ветрогенераторов с вертикальной осью

Вертикальный ветрогенератор — конструкция, удачная для создания своими руками. При всем разнообразии вариантов исполнения, на многие из них до сих пор нет математической модели вращения, что не позволяет создать корректную методику расчета. При этом, такая ситуация способствует активному развитию моделирования всех разновидностей ветрогенераторов и отработке их технических параметров.

Основными преимуществами ветрогенераторов с вертикальной осью принято считать:

• простота конструкции, возможность изготовления практически любого типа своими руками
• стабильность, устойчивость режимов работы, вызванная способностью одинаково реагировать на потоки ветра любого направления
• отсутствует нужда в механизме наведения оси вращения на поток, без чего не могут функционировать генераторы с горизонтальным вращением
• для того, чтобы изготовить вертикальный ветрогенератор своими руками, требуются относительно малые затраты денег, времени и труда. Основная статья расходов — непосредственно генератор, а вращающиеся части могут быть изготовлены буквально из подручных средств

Недостатками вертикального ветрогенератора считаются:

• эффективность работы ниже, чем у горизонтальных конструкций
• при работе устройства издают шум, который сложно устранить, так как он происходит из-за контакта потока воздуха и материала лопасти
• высокий уровень вибраций и резких изменений режимов вращения создают сильную нагрузку на подшипники, способствуя быстрому выходу подвижных деталей и узлов из строя
• для создания вертикального генератора требуется большее количество материалов, чем для горизонтальных образцов

Самодельный ветрогенератор для дома и дачи

Для резервного электроснабжения загородного дома или дачи, наиболее подойдет вертикальный ветровой генератор, что обусловлено простотой конструкции, возможностью работать при малых ветровых нагрузках и отсутствие необходимости в монтаже высоких мачт, служащих площадкой для установки ветрового генератора.

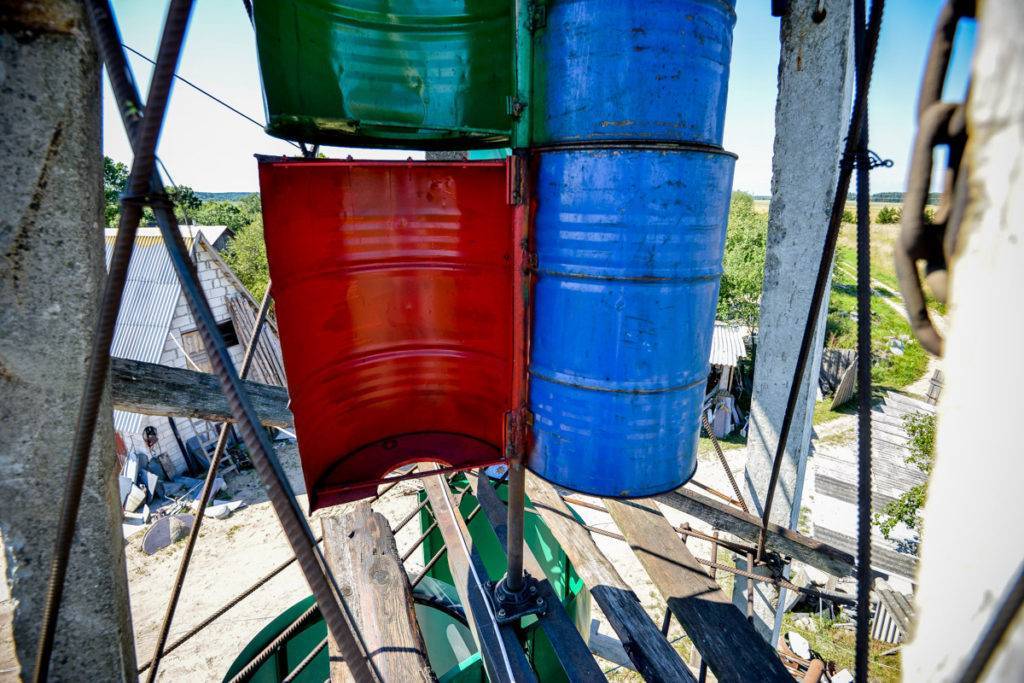

Из рассмотренных выше вариантов изготовления подобных устройств своими силами, наиболее эффективен вариант с использованием неодимовых магнитов. В этом случае изготавливается опорная конструкция, в нижней части которой устанавливается изготовленный генератор и приемное устройство, в виде полусфер, как показано на ниже приведенном рисунке:

Ведущий вал изготавливается из стальной шпильки, которая помещается в подшипники, устанавливаемые на несущей конструкции, которая в свою очередь изготавливается из профильного (уголок, труба и т.д.) и листового металла.

В нижней части шпилька крепится к оси генератора, а в ее верхней части, монтируется конструкция, на которую устанавливаются лопасти.

Каракас лопасти (полусфера) может быть изготовлен из дерева, фанеры или толстого пластика. Для поверхности лопастей, используется тонкая фанера, тонкий пластик или легкий металл (оцинкованное железо и т.д.), которые закрепляются на каркасе лопасти, после чего выполняется их монтаж на конструкцию в верхней части шпилек.

После завершения сборки, собранное изделие устанавливается на подготовленном заранее месте и включается в работу.

Место установки ветрогенератора

Ветрогенератор, описываемый здесь, установлен на 4-х метровой опоре на краю горы. Трубный фланец, который установлен снизу генератора обеспечивает легкую и быструю установку ветрогенератора – достаточно прикрутить 4 болта. Хотя для надежности, лучше приварить.

Обычно, горизонтальные ветрогенераторы “любят” когда ветер дует с одного направления, в отличии от вертикальных ветряков, где за счет флюгера, они могут поворачиваться и им не важно направление ветра. Т.к

данный ветряк установлен на берегу скалы, то ветер там создает турбулентные потоки с разных направлений, что не очень эффективно для данной конструкции.

Как изготовить ветрогенератор с вертикальной осью вращения своими руками

Составные элементы:

• Осевая мачта — это несущая конструкция в форме пирамиды, треноги или шеста высотой около пяти метров. На ней закрепляют лопасти и генератор.
• Лопасти улавливают потоки ветра.
• Статор вмещает в себя фазы из катушек.
• Ротор — это подвижная часть ветряка.
• Контроллер включает замедление ветрогенератора, когда тот развивает мощность, выше его базовых метрик.
• Инвертор дает переменный ток.
• Аккумулятор накапливает сгенерированную энергию.

Подготовка элементов

Чтобы сделать лопасти для вертикального ветрогенератора, понадобится качественный пластик и/или жесть. Например, лопастную конструкцию можно сделать из пластиковых труб, Тогда к каждой стороне трубы крепятся полукруглые жестяные фрагменты. Высота и радиус вращения должны достигать 70 см. Или же можно изготовить лопастную конструкцию из запчастей.

Для ротора нужны 2 ферритовых диска диаметром 32 см, 6 неодимовых магнитов и клей. Роторная система состоит из двух дисков. Схема каждого диска следующая: нужно так расположить магниты, чтобы их полярность чередовалась, угол между ними составлял 60 градусов, а диаметр размещения равнялся 16,5 см. После правильного размещения магниты заливаются клеем.

Для статора нужно сделать девять катушек с 60 витками медной проволоки диаметром 0,1 см. Чтобы сделать три фазы, катушки необходимо спаять между собой в следующем порядке:

1. Для первой фазы начало 1-ой катушки соединяем с концом 4-ой, а начало 4-ой с концом 7-ой;
2. Для второй фазы делаем то же самое, но начинаем со 2-ой катушки;
3. Для изготовления третьей фазы начинаем с 3-ей катушки.

Форму для катушек делают из фанеры и выкладывают стекловолокном. После размещения фаз их нужно залить клеем и оставить сохнуть на несколько дней.

Монтаж конструкции

Когда с изготовлением составных элементов покончено, можно приступать к их соединению между собой. Сначала нужно соединить ротор и статор:

• В верхнем диске ротора сделайте отверстия для четырех шпилек.
• В статоре сделайте отверстия для крепления к подставке.
• Положите нижний диск ротора на подставку магнитами вверх.
• На нижнем роторе разместите статор и уприте шпильки в алюминиевую пластину.
• Накройте конструкцию вторым роторным диском (магниты расположены внизу).
• При помощи вращения шпилек добейтесь равномерного сближения верхнего и нижнего роторных дисков, после этого шпильки и пластину аккуратно убирают.
• Зафиксируйте генератор гайками.

Готовый генератор прикрутите к осевой мачте. После этого к генератору можно прикреплять лопастную конструкцию. Теперь ваш ветряк готов к установке! Для установки ветряка подготовьте армированный фундамент и зафиксируйте конструкцию растяжкой.

В последнюю очередь подключается электросеть в следующем порядке: энергия от генератора попадает на контроллер, затем собирается на аккумуляторе, а потом преобразуется в переменный ток при помощи инвертора.
