Труба вентиляционная — виды, характеристики, монтаж, требования, материал

Трубы из полиэфирной ткани

Изделия из полиэфирной ткани обладают следующими достоинствами:

• Очень маленький вес;
• Простота перевозки в сложенном состоянии;
• Простота монтирования.

Вентиляционная система, выполненная из данной ткани очень легкая, поэтому не требует наличия специальных крепежных приспособлений для своего закрепления на стене, крыше или потолке здания.

Соединение осуществляется при помощи молний, которые имеются на окончании каждого отдельного участка.

Еще одной особенностью тканевой трубы является полное отсутствие конденсата, что позволяет обходиться без утеплителя.

Вентиляционные трубы из полиэфирной ткани

Как видно, все виды изделий для системы вентиляции различны и имеют свои сферы применения, достоинства и недостатки. Объединяет их одно – это большое разнообразие размеров. Выпускаются круглые элементы от 32 мм до 1250 мм — для пластиковых изделий, от 50 до 1500 мм – для металлических изделий.

Обзор рынка: производители, цены, полезные советы

В следующей таблице приведены пластиковые воздуховоды для вентиляции по каталогам Вентс и ЭРА. Эти торговые марки предлагают широкий ассортимент комплектующих деталей для изготовления каналов с хорошими эксплуатационными характеристиками.

Наименование изделия	Бренд	Размеры канала (диаметр, ширина х высота) в мм	Цена, руб.	Особенности
Канал плоский	Vents	110 х 55	115-135	Длина – 50 см.
ЭРА	120 х 60	120-138	Длина – 50 см.
Соединительный элемент с клапаном	Vents	110 х 55	75-80	Для удобства соединения с плоскими элементами, это изделие оснащено стопорным наплывом.
ЭРА	120 х 60	85-95	Встроенный клапан гравитационного типа предотвращает перемещение воздуха в обратном направлении
Колено переходное (вертикальное)	Vents	120 х 60	90-95	Обеспечивает плавный переход на 90 градусов.
ЭРА	120 х 60	96-105	Применяют в системах приточной и вытяжной вентиляции.
Соединитель универсальный	Vents	60 х 204	212-225	Предназначен для изменения угла трассы.
ЭРА	120 х 60	120-135	Специальные выемки упрощают отрезание лишних частей.

Более тщательный анализ позволит выяснить примерное равенство ассортиментов пластиковых воздуховодов ЭРА и Вента. Однако точный вывод можно сделать только после определения размеров каналов и других технических требований к проекту.

За разумную стоимость пластиковые воздуховоды для вытяжки на кухни купить можно в период распродаж. Следует отметить, что эти изделия не портит длительное хранение, поэтому приобретение надо сделать в самый выгодный момент. Предполагается выполнение монтажных работ внутри помещения, поэтому соответствующее мероприятие не трудно запланировать на любое подходящее время.

При покупке надо убедиться в отсутствии деформаций, отслоений, других видимых дефектов

Виды оцинкованных труб

В зависимости от формы, трубы можно разделить на несколько видов. Имеются прямоугольные, спирально-навивные и круглые прямошовные. Первые создаются на станках, которые имеют тоннельную сборку. Длина отреза – 1,25 метров. Такие трубы имеют дополнительные ребра жесткости.

Круглое изделие изготавливается по простой схеме. Сталь раскраивают, сворачивают в трубу и для соединения концов передают на станок для фальцепрокатки. Их главная особенность заключается в том, что отрез имеет длину до 2,5 метров. За счет высоких аэродинамических показателей воздух циркулирует без какого-либо шума.

Спирально-навивные изделия делаются из оцинкованной полосы, ширина которой составляет 137 мм. Ее скручивают в спираль. На стыке краев имеется наружный шов. Такие трубы имеют свои преимущества. Например, они легко устанавливаются, на них можно экономить, довольно жесткие и тихие. Вентсистема с такими трубами обойдется дешевле, чем с прямоугольными. В продаже имеются отрезы по 3 и 6 м. То, какую толщину будут иметь стенки, полностью зависит от диаметра вентиляционной трубы. Например, при диаметр в 900-1250 мм изделие будет иметь толщину 0,9 мм.

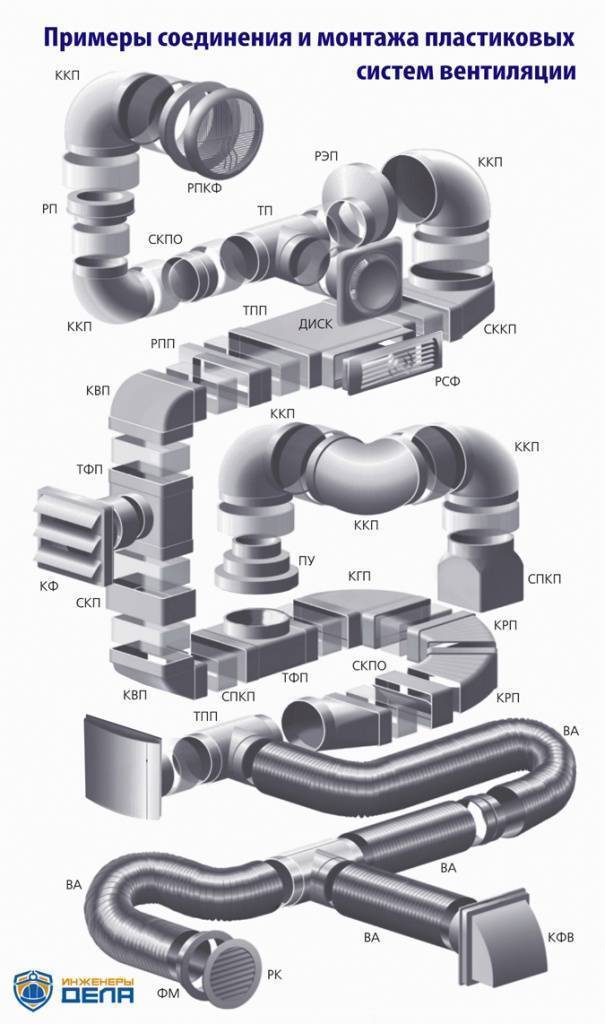

Области использования труб из пластика для вентиляционной системы

При установке вентиляционной бытовой линии раньше использовались сооружения из оцинкованных железных труб. Но, пластиковые трубы с каждым годом, без сомнений, сдвигали материала прошлого столетия с лидирующих позиций.

Вентиляционная бытовая сеть

Сегодня трубы из пластика для систем вентиляции изготавливаются таких видов:

1. Трубы из поливинилхлорида; 2. Изделия из полиуретана; 3. Трубы из полипропилена.

Из приведенных выше строительных материалов, наиболее распространены изделия из поливинилхлорида. Такие трубы считаются среднего вида. Данные изделия не вредны для человеческого здоровья, имеют высокий уровень стойкости к ультрафиолетовым лучам, имеют свойство герметичности, их установка проста и легка, а следить за гигиеническим состоянием изделий абсолютно не сложно.

Нужно помнить, что трубы из пластика для систем вентиляции неустойчивы к температурным показателям, которые относятся к температурному режиму их плавления. Из-за этой характерной особенности на сегодняшний день при установке вентиляционных систем в банях и саунах не могут отказаться от более надежных в таких случаях материалов, как металлические трубы.

Трубы пластиковые для вентиляции

Вентиляционная линия из пластика в промышленности

Пластиковые трубы для вытяжки в частном доме

В любом промышленном процессе самых разнообразных сфер необходима вентиляционная система

Первоначально, задолго до строительства, в процессе создания проекта вентиляционной системы на промышленном предприятии обязательно берутся во внимание все необходимые составляющие технических этапов

В зданиях, где имеется возможность повышения температурных показателей до критической отметки, касаемо пластиковых труб (около 80 градусов) для вентиляционной системы, изделия из пластика устанавливать запрещено. В данной ситуации выходом может стать монтаж наружных каналов вентиляции, которые будут размещаться на улице, вне помещения.

Монтаж вентиляционной системы

Простота монтажного процесса очевидна, особенно, когда дело касается пластиковых воздуховодов гибкого типа. Их длина в среднем варьируется в пределах 10-50 м (у некоторых производителей меньше, у других больше), а это возможность без всяких переходов сделать цельный герметичный воздуховод. Крутить его можно по любой схеме в любом направлении. Главное – точно следовать проекту.

При этом крепление гофрированной трубы несложное. Чаще всего для этого используются специальные хомуты, закрепленные на кронштейны. Монтажное расстояние между крепежами определяется сечением самой трубы. Чем она больше, тем меньше расстояние. Для трубы сечением 100 мм² расстояние между крепежными элементами составляет 1 м. Расстояние между крепежами негофрированной трубы – 2-3 м.

Понятно, что фланцевые соединения стыкуются между собой с установкой герметизирующего элемента. Это может быть, к примеру, резиновая прокладка. Крепление частей вентиляции между собой производится болтовыми соединениями, поэтому во фланцах сделаны по всему их периметру сквозные отверстия.

Гофрированные вентиляционные трубы стыкуются по-другому. Для этого используются герметизирующие составы и ленты. Сегодня все чаще от герметиков отказываются в сторону самоклеящихся лент, покрытых фольгированным слоем. Как производится стыковка:

• Два края труб стыкуются, как можно плотнее.
• С герметизирующей ленты снимается защитная пленка.
• Укладка ленты по всей поверхности стыка. При этом необходимо учитывать, что нанесение ленты надо начинать и заканчивать за полметра от стыка, таким образом должен получиться метровый заизолированный участок, что обеспечит 100% герметичность.

Что касается обслуживания вентиляционной системы, то чаще всего оно сводится к поддержанию в чистоте внешних поверхностей труб, если они уложены открытым способом. Вентиляция работает десятилетиями, не создавая проблем. И если ее параметры упали, то лучше вызвать специалистов, ремонтировать ее своими руками не стоит.

Как видите, правильный подбор вентиляционных труб – это залог качественно работающей вентиляции. И если система – это небольшая конструкция, не очень длинная, то все можно сделать самостоятельно, не привлекая профессионалов.

Рассказ о том, как сделать правильно вентиляцию в загородном коттедже. Видео:

Маркировка

В СНиПах, на основании которых сооружаются системы вентиляции и кондиционирования, нет строгих требований к маркировке воздуховодов. Именно поэтому строители ее и не проводят. Но многие подрядные организации умалчивают или не знают, что в ГОСТе 14202 четко прописано, что воздуховоды маркировать надо обязательно. Если по ним транспортируется воздух, то их с внешней стороны надо окрашивать в синий цвет. В приложении этого ГОСТа обозначено, какого именно оттенка должна быть синяя краска.

В Европе и Америки маркировку проводят обязательно. В России на некоторых объектах монтажные организации также проводят окраску воздуховодов, если эти объекты сооружаются по мировым нормам.

Выбор воздуховода

Для того чтобы подобрать нужную систему вентиляции, необходимо обратиться к специалистам. Инженеры точно спроектируют будущее воздушное направление в канале, учитывая все факторы. Они примут оптимальное решение по вопросу диаметра воздуховода и материала, из которого будет вентиляция.

Жесткость

При проекте знаний производственного значения, общедомовой вентиляции строящейся многоэтажки применяют системы жесткого типа. К ним применим:

Нормативный документ	Название документа
ВСН 353-86	Проектирование и применение воздуховодов из унифицированных деталей
ТУ-36-736-93	Воздуховоды металлические

Материал

• из тонколистовой оцинкованной стали холоднокатаной, толщина которой 0,5-1,0мм;
• из горячекатаной тонколистовой стали, толщина которой 05-1,0мм.

Если уровень влажности и температуры выше отмеченных, то в этом случае используют каналы из нержавейки.

Если в воздухе присутствуют частицы газов, паров, то используют канал из металлопласта. В случае необходимости герметичность достигается согласно нормативному документу ТУ 36-736-93 по классу «Н» и по классу «В» по EVROVENT 2/2.

Требования и критерии выбора

Спроектированная и установленная конструкция циркуляции воздуха должна справляться с обозначенными задачами и функциями. Для этого необходимо придерживаться некоторых требований. Среди них:

1. В помещении устройство должно занимать минимальное количество полезного пространства.
2. Вписываться и имеющийся интерьер.
3. Соблюдение норм касательно теплоизоляции.
4. Еще одной рекомендацией является создание такой установки, которая бы могла выдержать показатель рабочего давления внутри конструкции с учетом небольшого запаса прочности.
5. Производительность. Монтированные приспособления должны не препятствовать прохождению определенного объема кислорода со строго обозначенной скоростью (рассчитывается в каждом случае отдельно).
6. В процессе функционирования будет присутствовать характерный аэродинамический шум, который неминуемо возникает при работе систем подобного вида. Даже самые хорошие и дорогие модели не способны исключить это неудобство. Однако показатель шума не должен превышать установленную государством норму (санитарную).
7. Конструкция должна быть полностью герметичной. В противном случае показатель ее эффективности будет существенно снижен.

В зависимости от места установки и других тонкостей, к оборудованию могут предъявляться и другие требования, которые обязательны к исполнению.

Выбор необходимых параметров

При определении трассы и выполнения трубопровода для воздуха приходится решать комплексную задачу по оптимальному сочетанию многих факторов. Основные позиции — жёсткий или гибкий канал, круглого или прямоугольного сечения и какого диаметра.

Подробнее об этих направлениях:

1. Воздуховод по степени податливости выбирают в зависимости от эксплуатационных условий и сложности трассы. В жёсткой сети для смены направлений используются угловые соединительные элементы. Гибкие рукава обеспечивают беспроблемную прокладку по любому вектору. Существует и комбинированный вариант, когда гофрированная труба стыкуется с жёстким прямолинейным участком. Следует учитывать, что рифлёные стенки снижают скорость воздушной струи.
2. Форму сечения определяют по пропускной способности: круглая конфигурация обеспечивает проток большего количества воздуха при меньшем сопротивлении. В прямоугольных профилях часть угловой площади остаётся незадействованной, что вынуждает принимать больший типоразмер воздуховода. Но плоские трубы легко спрятать за мебельными или потолочными панелями. Оптимальный вариант — овальное сечение, сочетающее преимущества круглого и прямоугольного торцов воздуховода (высокую проходимость и дизайнерские характеристики).
3. Размеры вентиляционного канала для бытовых систем проветривания — чаще всего принимают Ø100 мм, что соответствует плоскому 55 х 110. Под такой габарит изготавливаются выходные отверстия вентиляторов, решёток и кухонных вытяжек.

С технической точки зрения, для бытовых воздуховодов нормальной считается длина 3 м. Увеличение воздушного тракта ведёт к снижению его пропускной способности, т. к. каждый дополнительный метр съедает 10% производительности.

https://youtube.com/watch?v=0JdgZ3WncJA

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

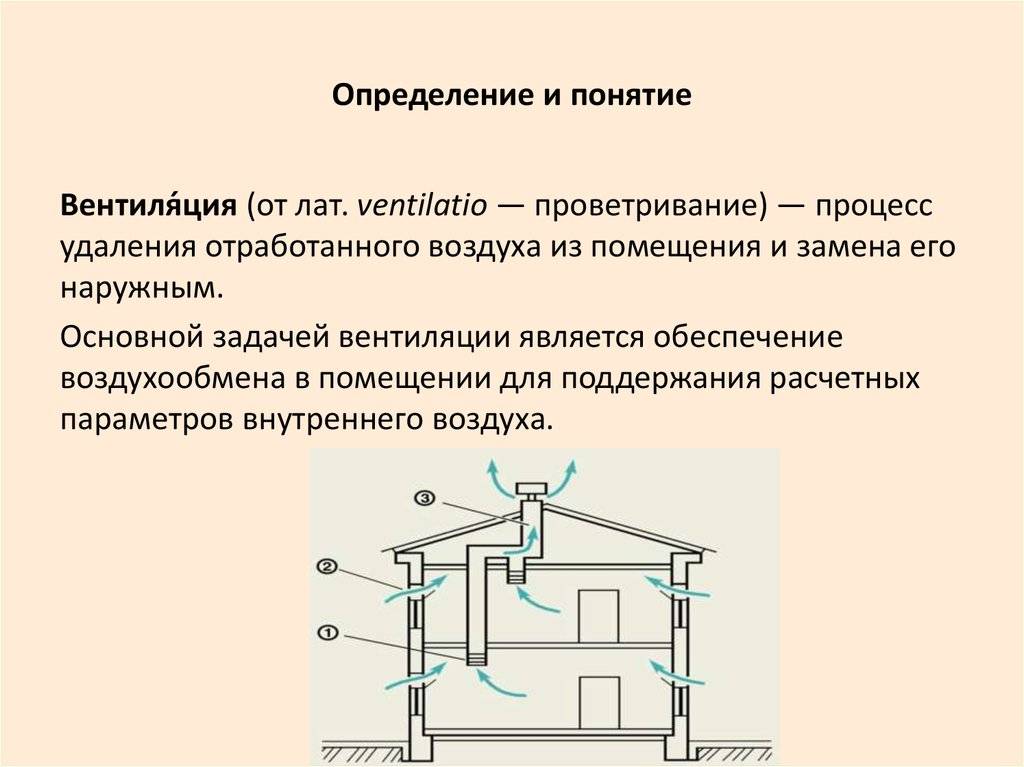

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Конструктивные требования к вентиляционным трубам

Многих интересует ответ на вопрос, какой диаметр трубы использовать для вентиляции. Как правило, сечение канала вентиляции выбирают не меньше 15*15 см. Стены домов, проектируемых по технологиям ТИСЭ-2 и ТИСЭ-3, отлично подходят под размещение труб такого и несколько большего сечения.

В независимости от типа конструкции вентиляционной системы часть трубы в любом случае будет находиться за контуром кровли и обладать существенной парусностью.

По этой причине, подготавливая проект, следует просчитать ее расположение таким образом, чтобы вентиляция – трубы, выводимые наружу, в частности – была способна выдерживать штормовой ветер в 10 баллов (25-30 м/сек). При такой силе ветра на каждый квадратный метр стены будет возникать нагрузка, эквивалентная 40-60 кг. Слишком тонкая труба при этом может попросту сломаться.

Особенности расположения вентиляционной трубы относительно кровельной конструкции

Как должна выводиться труба: вентиляция относительно кровельного конька должна располагаться согласно представленной схеме

Относительно конька крыши высота трубы должна быть такой, чтобы проходящий над крышей ветер не задувал дым обратно в трубу, а, проходя вдоль верхнего среза, наоборот, создавал разрежение.

При необходимости устройства вентиляционной трубы широкого сечения потребуется обеспечить ее правильную ориентацию в отношении к кровельному скату.

Современные пластиковые вентиляционные каналы: основные определения

Ниже, в соответствующем разделе, рассмотрено подробно оснащение кухни, приведена методика качественного монтажа. Но следует сразу определить, почему так популярны в наши дни воздуховоды из пластика. Для этого надо уточнить условия применения этих изделий:

• Их устанавливают в стенах для подачи свежего воздуха. Здесь пригодится стойкость к изменению температуры.
• Современные пользователи высоко ценят свободное пространство. Широкий ассортимент размеров и форм воздуховодов поможет создавать компактные системы для размещения внутри конструкций подвесных потолков.
• Для повышения эффективности отверстия каналов (входное и вытяжку) устанавливают в определенных планом местах. Предполагается монтаж каналов сложной конфигурации, поэтому понадобятся разнообразные переходные и соединительные компоненты.
• Элементы таких систем скрывают под стационарными декоративными и защитными покрытиями. Нужны изделия, рассчитанные на долгосрочную эксплуатацию без выполнения визуального осмотра, других регулярных регламентных мероприятий.

Применение вентиляции из пластиковых воздуховодов позволит успешно решить обозначенные выше задачи.

Клапан из пластика

Такой канал в стене не окажет вредное влияние на строительные конструкции. Он обеспечит приток свежего воздуха. При соответствующем дополнительном оснащении будет выполнять функции фильтра.

Этой гофрированной трубой обеспечивают вывод отработанного воздуха наружу при подключении в комнате мобильного климатического оборудованияТаким воздуховодом можно быстро и точно подсоединить вытяжку к вентиляционному каналуВ душе, ванной комнате, туалете пластиковые трубы для вентиляции будут выполнять свои функции безупречно долгое время. Они не подвержены разрушительному воздействию коррозийных процессов

Сравнение вентиляционных пластиковых труб с альтернативными конструкциями

Совершенствование технологий производства позволяет минимизировать себестоимость качественных изделий данной категории. Даже масштабные проекты получится реализовать с разумными затратами. Следующие преимущества также пригодятся на практике, если выбрана вентиляция из пластика:

• Небольшой вес ограничивает физические нагрузки на человека при выполнении монтажных работ.
• Трубы из пластика не сложно обрезать по нужным размерам с применением обычной ножовки с полотном по дереву.
• Для крепления к потолку и соединения отдельных частей используют недорогие саморезы.
• Минимальный вес конструкции не оказывает негативное влияние на силовой каркас здания, мебели, иные опорные точки.
• Пластиковые изделия устойчивы к влаге, вибрациям. Они сохраняют целостность в широком диапазоне температур.
• Гладкие внутренние стенки не препятствуют свободному прохождению воздуха.

Прочные воздуховоды из оцинкованной стали хорошо подходят для создания крупных каналов

Главным преимуществом таких изделий является негорючесть. Они без повреждений способны выдержать длительное воздействие высокой температуры.

С применением специального противопожарного клапана обеспечивают высокий уровень пожарной безопасности. Он закрывается автоматически, прекращает доступ кислорода и распространение пламениВ частных домах применяют комбинации из разных материалов

Большие крупные каналы создают из металла. Изделия из этого материала устанавливают на неотапливаемом чердаке. Нержавеющую сталь применяют для изготовления дымоходов. Сравнительно небольшие в сечении вентиляционные трассы удобнее монтировать с применением пластиковых изделий.

Металлические трубы – выразительный элемент дизайна

Можно ли сделать вентиляцию из канализационных ПВХ труб?

Нередко при монтаже вентиляции в частном доме используют пластиковые канализационные трубы. Это связано с тем, что они очень похожи (по своим характеристикам) на вытяжные детали из ПВХ. Многих людей интересует возможность использования этих труб в конструкции воздуховодов. Ответить на этот вопрос непросто, но рассмотреть данный вариант стоит.

Для монтажа бытовой вентиляционной системы, которая не предполагает работу под высоким давлением и температурой, можно использовать простые канализационные трубы

Использование канализационных деталей в таких целях встречается чаще, чем кажется на первый взгляд. Главная проблема при их установке в качестве воздуховодов — это отличия в размерах комплектующих элементов. Диаметры и размеры двух типов труб часто не совпадают. Поэтому монтаж вентиляционной конструкции из канализационных изделий возможен только в случае, если он будет осуществляться с нуля. Комбинированную вентиляцию вряд ли удастся собрать из-за разницы в габаритах и других показателях.

Также следует отметить, что канализационные трубы производятся из менее экологичного пластика. Это обусловлено спецификой применения. С учётом этого их использование в вентиляционной системе может осуществляться только в том случае, если она выполняет вытяжную функцию. Применение таких деталей в приточных конструкциях категорически не рекомендуется.

Помимо этого, внешний вид конструкции из канализационных деталей не настолько презентабелен, как в случае с деталями, специально предназначенными для таких систем. Специализированные элементы можно подобрать практически под любой дизайн помещения.

Исходя из всех вышеперечисленных пунктов, целесообразность установки канализационных труб в качестве воздуховода крайне сомнительна. Но такой вариант все же имеет право на существование, если требования к вентиляции минимальны.
