Вентиляция в ванной комнате и туалете: принцип работы, типовые схемы и особенности монтажа

Диагностика системы вентиляции.

Перед тем как улучшить вентиляцию в ванной и туалете, нужно очень тщательно ознакомиться с ее устройством, и диагностировать ее состояние.

Как проверить вентиляцию самым простым способом, узнав все ли в порядке с ней. Для этого в первую очередь исследуется воздушная тяга, к отверстию для вентиляции нужно поднести горящую спичку или лучину. Колебания или смещения пламени в сторону вентиляционного канала, являются доказательством, что с воздушной тягой все в порядке. В жаркую или безветренную погоду тяга воздуха значительно уменьшается, по сравнению с ветреной или прохладной погодой. Такую диагностику желательно проводить и при открытой, и при закрытой двери в помещение ванной комнаты, кроме того, для более улучшенного эффекта, нужно в квартире открыть окно, выходящее на улицу. В случае уменьшения поступления свежего воздуха, лучше всего установить средства, которые дополнят систему вентилирования. Обычно в этом случае для улучшения процесса вентиляции в дверях в ванной комнаты и туалета монтируются специальные решеточки, за счет которых осуществляется нормальная подача свежей воздушной массы при плотно закрытых дверях.

Даже при наличии в системе хорошей воздушной тяги, не всегда можно сделать заключение о нормальном функционировании вентиляции. Как сделать вентиляцию в туалете и ванной нормально работающей, выход довольно простой. Для этого нужно осуществить проверку рабочего состояния канала для воздухообмена, который, возможно, перестал нормально функционировать в результате непрофессиональных ремонтных работ или вследствие каких-то неустановленных причин. Полностью устраняя различные засоры и загромождения в канале, возможно, изменить в лучшую сторону работу системы воздушного вентилирования.

Проектирование системы

Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.

Представим на рисунке схему подключения вентилятора в общую проводку:

Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:

монтирование воздуховода (важно подобрать правильный диаметр и длину);
спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки);
своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие;
Установить вентиляцию в туалете либо ванной комнате;

Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу;  либо создать вентиляционный канал.

При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.

Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.

Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.

Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.

Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.

Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.

Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

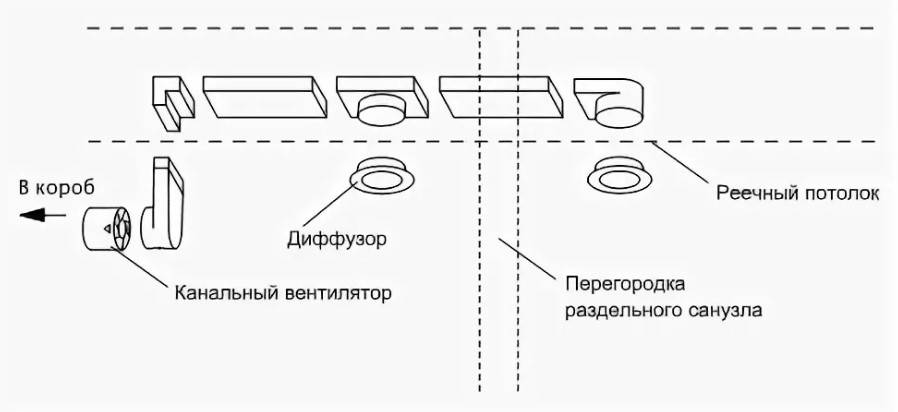

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

  • можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
  • провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

  1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.

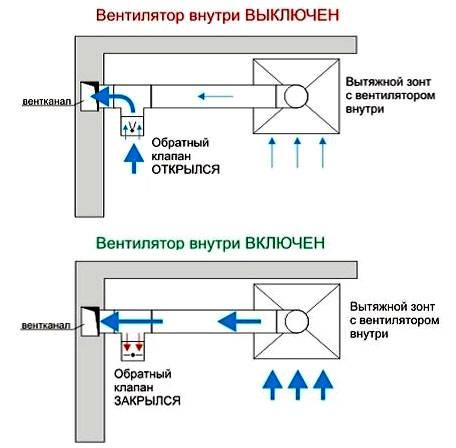

  2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
  3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
  4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
  5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Виды воздухообмена по назначению

В зависимости от того, в каком направлении движется воздух и каким способом организована система его поступления, выделяют следующие типы воздухообмена:

  • Осуществляемый при помощи приточных способов. Они вносят массу воздуха в комнату.
  • Те, которые работают по принципу вытяжного процесса. Они вытягивают массу воздуха из помещения, обеспечивая его отток.
  • В зависимости от побуждающего фактора различают – естественную, принудительную, механическую.
  • В зависимости от вовлеченности количества помещений могут быть сконструированы либо общеобменные, либо локальные, которые высасывают или подают воздух местно, только в одно помещение.

Планируя обустройство вентсистемы, особое внимание стоит уделить принципу ее работы и отдельным составляющим.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

  • естественная, а также принудительная;
  • кольца в двери;
  • есть возможность установить решетку на вентиляцию;
  • приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

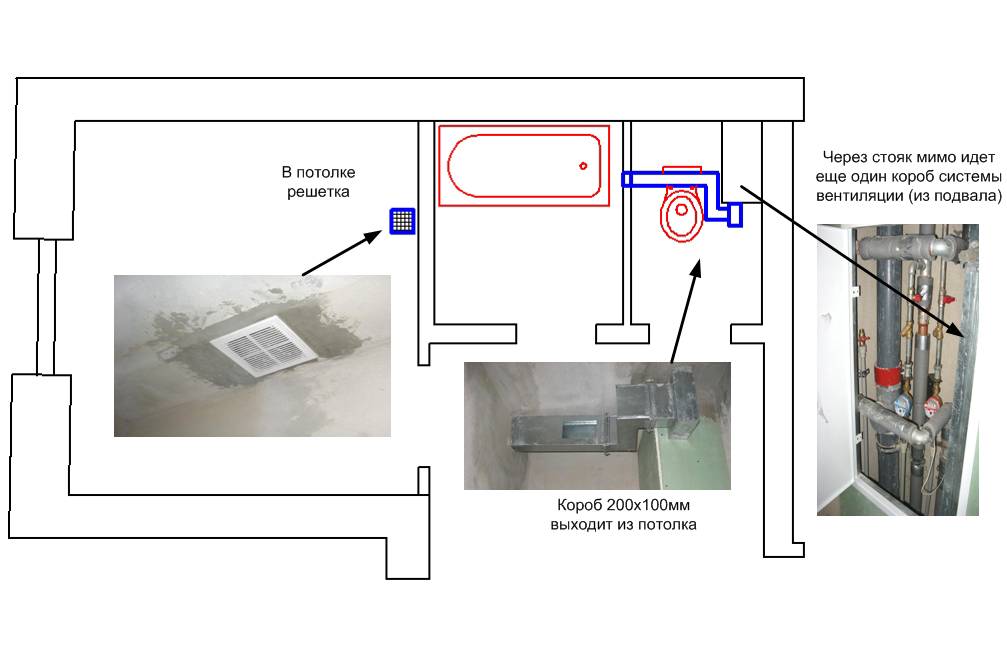

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Вентиляция через крышу

Другой вариант: сделать отверстие в потолке, от него, через крышу, вывести вентиляционную трубу на высоту около 3 м. Рекомендуют использовать оцинкованные или пластиковые. Желательно без поворотов. Меньше сопротивление, лучше тяга и соответсвенно вентиляция. На крыше устанавливают диффузор. Дефлектор не нужен, поскольку вентиляция принудительная. Труба утепляется фольгированной минеральной ватой диаметром 50 мм. Швы проклеиваются фольгированным скотчем. Если этого не сделать, конденсата в холодную погоду не избежать.

Самодельный вентканал крепится строго вертикально хомутами к стропилам, или другим прочным конструкциям, имеющимся на чердаке. Со стороны ванны в отверстие выполняют монтаж вентиляционного оборудования.

Установка вентиляции своими руками: что нужно знать

Установка вентиляции самостоятельно

Монтаж вентиляции в ванной – дело несложное, но только если уже есть выход в воздуховод, проверена система и все работает. Но когда дело касается индивидуального строительства, установка вентиляции в ванной или другом помещении должна происходить на стадии возведения стен!

Вентиляция ванной в частном доме устраивается точно по тому же принципу, как и в многоквартирном: естественная или принудительная, она закладывается в проект помещения и монтируется по мере возведения конструкции.

В случае, когда нет необходимости или возможности устанавливать вытяжку в каждую комнату, индивидуальная потолочная вентиляция в ванной может быть заменена на более доступные способы. Например, вентиляция из кухни в ванную или между ванной и туалетом – такие конструкции позволяют сократить финансовые затраты на установку воздуховодов и приобретение вентиляторов. Одного приточно-вытяжного прибора, смонтированного на кухне, будет достаточно для обеспечения воздухообмена в двух-трех помещениях.

Правила монтажа вентиляции в доме

Требования к обустройству вентиляции

Установка вентиляционного оборудования не всегда требует сооружения дополнительных конструкций. Вполне достаточно установить прибор в нише вытяжной шахты, чтобы обеспечить приток и отток воздушных масс. Но это только в том случае, если шахта канала находится прямо за стеной ванной комнаты или совмещенного санузла. В некоторых случаях (если дом ветхий) потребуется замена вентиляционных коробов ванной, для этого возможно придется вызывать мастера.

Нужно понимать, что совмещение естественной и принудительной вентиляции – вполне разумный подход к решению проблемы. В частности, если вентканал расположен через помещение (одно или несколько), а диаметр вентиляционной трубы в ванной позволяет перемещать объемные потоки воздуха, потребуется возведение вентиляционных коробов.

Виды коробов для вентиляции:

  • пластиковый: может быть как круглого, так и прямоугольного сечения. Отличается низкой шумопроводностью и минимальным сопротивлением потокам воздуха. Простота монтажа и подбор под нужное сечение вентиляционной трубы делают данную конструкцию самой популярной;
  • мягкий гофрированный короб применяется только в случае малых расстояний или же в местах, где нет возможности поставить жесткую конструкцию.

Точный расчет и первичные навыки подскажут, как делать вентиляцию в ванной, туалете или на кухне. А чтобы лучше понимать, с чем придется столкнуться, просмотрите фото, расположенные ниже. Здесь вы найдете ответы на свои вопросы и сможете выполнить монтаж системы собственными руками.

Рекомендации специалистов

Специалисты советуют не откладывать осмотр вентиляционной системы все время на потом, крайне желательно обслуживать вентиляторы немного раньше, чем он начнет выходить из строя.
Как правило, если с осмотром постоянно откладывают, то хлопья пыли, паутины или тополиного пуха попадают в ось вентилятора, долгое время блокируют ротор и статор мотор, после чего вентилятор просто выходит из строя.
Конечно, покупка нового мотора или вентилятора целиком — простое решение такого вопроса, однако чистить вентиляционный канал все равно придется. Куда проще производить эти работы вовремя.
Самостоятельные действия касательно вентиляторов предусматривают чистку лепестков вентиляторных пропеллеров, тщательную очистку вентиляционных решеток и замену всех фильтров (если таковые имеются).
После этого необходимо проверить воздушную тягу, применяя лист бумаги или пламя зажигалки (выше мы описывали, как производится данная процедура).  Если огонь от зажигалки (или спички) отклоняется под углом 40-50 градусов, то работа вентилятора считается нормальной, если пламя не отклоняется, то вентиляционный канал считается забитым и дальнейшая работа вентилятора является нагрузочной.
В таких случаях лучше всего вызывать специалиста, однако самому справиться тоже можно

Если в вентиляционную систему включены различные навесные устройства — внешние интерфейсы, датчики, термометры, дистанционные пульты, то следует в обязательном порядке обращаться в специальную организацию.
Также специалисты обращают особое внимание на мощность бытовой проводки и электросети. У вентиляторов есть два параметра, по которым их различают — создаваемое давление и мощность

Эти характеристики связаны, поскольку, чем больше мощность мотора, тем сильнее давление. Необходимо хорошо знать состояние своей проводки, стараться избегать вентиляторов повышенной мощности.

Отличие естественной вентиляции от принудительной

Используются 2 типа вентиляции, имеющие существенные отличия:

  1. Естественная. Принцип ее действия основывается на проникновении воздушных масс через окна и двери. В прошлом такой способ проветривания считался самым действенным. Сейчас такая вентиляция не может обеспечить требуемый уровень воздухообмена и используется только в сочетании с другими типами.
  2. Принудительная. Обеспечивается путем размещения специального прибора — вентилятора. Это препятствует выходу тепла из помещения, снижает влажность и наполняет комнату чистым воздухом за несколько минут. Главной причиной установки принудительной системы является герметичность дверных полотен и стеклопакетов. Вместе с сохранением тепла это препятствует воздухообмену.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

  • при включении освещения запускается работа агрегата;
  • после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Типы систем вентиляции


Естественной вентиляции в ванной и туалете мало для эффективного удаления пара

Совместный санузел требует хорошего проветривания, так как в нем сосредотачиваются испарения от горячей воды и запахи, связанные с пользованием унитазом. Даже для туалета небольшой площади и объема потребуется обеспечить воздухообмен на уровне 25-30 м³/ч. К выбору конструкции для обеспечения данного процесса следует подходить с учетом особенностей планировки жилья. Существует несколько разновидностей вентиляционных систем для туалетов и ванных.

Естественная

Обычно устанавливается в многоэтажных домах и охватывает все квартиры, подключенные к одной общей шахте. Кроме шахты в конструкцию входит общий коллектор на чердаке. Предназначен для сбора загрязненного воздуха и вывода его на улицу. В квартирах имеются каналы и отверстия, соединяющие комнаты с вертикальными вытяжными проемами. Приток воздуха обеспечивается через щели, замочные скважины, приоткрытые окна и специально изготовленные отверстия.

Принцип действия естественной вентиляции основан на движении масс между областями с высокими и низкими давлениями. Такой эффект наблюдается в многоквартирных домах, когда разница в этих показателях составляет несколько десятков мм. р.с. Возникает достаточно сильная тяга, которая способствует тому, что шахта буквально засасывает загрязненный воздух из квартир. Однако есть у таких конструкций один существенный недостаток. Заключается он в том, что в тихую пасмурную погоду тяга может полностью пропасть и даже сменить направление. В таких случаях наблюдается перетекание запахов из квартиры в квартиру.

Принудительная


Приток воздуха может осуществляться через отверстия в двери или щель над порогом

Подобные конструкции предполагают создание двухходовой конструкции, где через одну воздух подается в помещении, а через другую удаляется.

Принудительные вентиляции подразделяются на такие категории:

  • Приточные. Подразумевают установку нагнетательного устройства в нижней части здания. Для адаптации атмосферы под температуру помещений могут использоваться фильтры, нагреватели и охладители.
  • Вытяжные. В данных конструкциях вентиляторы монтируются в коллекторе, а удаление загрязнений осуществляется за счет механического создания в верхней части здания области пониженного давления.
  • Комбинированные. Вентиляторы монтируются сверху и снизу, за счет чего обеспечивается мощная и стабильная циркуляция воздуха по всем уровням дома.
