Вентиляция в бане: обзор традиционных схем и нюансов обустройства

Как сделать вентиляцию в каждом помещении бани?

Начнем с некоторых моментов проектирования. Как уже отмечалось ранее, проект вентиляционной системы желательно составлять одновременно с проектом самой бани. Также к процессу установки вентиляции выдвигаются определенные требования, которые приведены ниже.

• Система должна получать достаточно мощности, чтобы функционировать эффективно и бесперебойно.
• В помещении, где установлена вентиляция, круглогодично должна быть плюсовая температура.
• Наконец, позаботьтесь также и о звукоизоляции.

Какие материалы могут потребоваться?

Чтобы ваша вентиляция была максимально защищена от разного рода внешних негативных факторов, а также чтобы она выглядела эстетично, в обязательном порядке зашейте ее в деревянные коробы. Увы, подобной продукции на современном рынке пока что нет, а потому вы должны сделать все собственноручно (либо, как вариант, нанять для этого профессионалов).

Помимо этого, в работе вам потребуются:

• столярные/промышленные инструменты;
• гофрированные трубы (необходимая длина – 150 сантиметров);
• вентиляционные решетки;
• специальные раздвижные системы, предназначающиеся для вытяжных каналов.

Как оборудовать вентиляцию в парной ?

О возможных способах обустройства вентиляции в данном помещении мы рассказали, а потому знаем, что здесь нужно сделать два отверстия – для вытяжки и притока воздуха. Стоит заметить, что люди, считающие, будто в парилке всегда должно быть жарко, а оттого и диаметр вентиляционных каналов должен быть небольшим, заблуждаются – это вообще не соответствует строительным нормам. А если ваши отверстия слишком большие и вы уверены, что через них выходит чересчур большое количество тепла, можете просто периодически их затыкать, используя заранее сделанную для этих целей заглушку.

Даже самые незначительные отклонения от требований, которые были описаны в одном из предыдущих разделов статьи, может привести к самым негативным последствиям – от постоянного холода до скопления ядовитых газов в парилке. Словом, располагайте вентиляционные отверстия правильно!

А что насчет моечной?

Гниющее дерево, неприятные запахи, которые данный процесс сопровождают – все это неизбежно ждет каждое моечное помещение, где не предусмотрена система вентиляции пола. Как об этом позаботиться? Сразу оговоримся, что каких-либо особых отличий, если сравнивать все с той же парилкой, практически нет.

Для того чтобы оборудовать здесь вентиляцию, обязательно выполните такие действия:

• проделывание отверстий между черновым/финишным напольным покрытием;
• выведение на крышу вентиляционной трубы;
• установка вентилятора на эту трубу.

благодаря использованию вентиляционной системы в бане, прогрев пола будет осуществляться примерно следующим образом: охлажденный воздух, который мы также называем отработанным, будет выводиться наружу посредством трубы, а вместо него будет опускаться уже теплый (из верхних слоев, располагающихся под потолком). Более того, благодаря достаточно низкой температуре воздушных потоков, для этой целив полнее можно использовать даже пластиковый короб.

Заботимся о вентиляционной системе в предбаннике

Особенности воздухообмена здесь практически те же, что в описанных выше вариантах, поэтому вентиляция в бане в данном случае должна быть аналогичной. Прежде всего, для чего она нужна? Все так же для того, чтобы выводить на улицу отработанный воздух и доставлять в помещение свежий, богатый кислородом. А циркуляцию воздушных масс необходимо устроить таким образом, чтобы обеспечить качественное проветривание и просушивание не только самой комнаты (то есть предбанника), но также всех предметов мебели и декора, находящихся в нем.

Опытные банщики знают, что главной трудностью любого предбанника является не что иное, как конденсат – он в больших объемах образуется здесь на потолке и стенах комнаты. Из-за этого людям приходится сталкиваться с самыми ужасающими последствиями, среди которых появление плесени и разного рода грибков, что, в свою очередь, провоцирует преждевременное гниение дерева. Во избежание всех этих малоприятных вещей предбанник нуждается в качественной теплоизоляции, которая позволит забыть даже о малейших намеках на сквозняки.

В некоторых случаях в предбанниках устанавливаются печки. Если у вас так же, то проблема воздухообмена в таком случае исчезает как таковая, поскольку и приток воздуха, и его отток будут выполняться именно посредством нее.

1 Устройство воздухообмена для бани: правила и рекомендации

Устройство вентиляции в бане зависит от конструкционных особенностей и архитектуры постройки. Никакого специального отверстия не требуется в тех случаях, когда в полу присутствуют небольшие щели под слив жидкости. Очевидно, что их будет достаточно для подачи приточного воздуха.

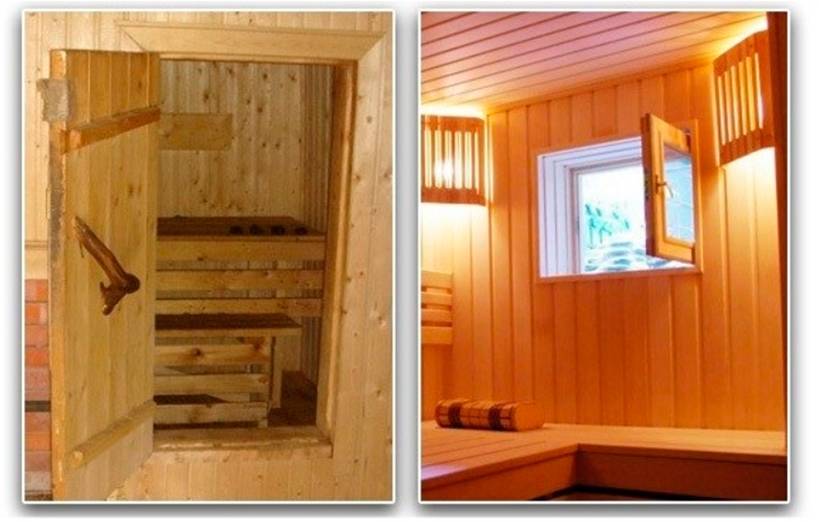

Большинство парных оснащаются небольшими окошками. В открытом состоянии им делегируется роль простейшего устройства по воздухообмену. Эффективный способ смены воздуха – корректировать положение шибера. Но это правило справедливо лишь в тех случаях, когда печная топка находится в парной.

Специалисты констатируют, что перечисленные варианты являются самыми доступными и эффективными по организации системы вентиляции в бане. Но как поступить в тех случаях, когда с подпола воздух не проникает, ввиду отсутствия щелей, а топка находится в соседней комнате? На таких парных и хотелось бы остановиться подробнее. Итак, нужна ли вентиляция в парилке и для чего именно?

1. 1. Для качественного соединения потоков воздуха. Природная конвекция не способна сбалансировать температурный режим по всей площади. У стен – значения одни, у потолка – другие, а у пола – третьи. Разница может достигать 10-20 °С. В таких условиях не слишком приятно принимать какие-либо водные процедуры.
2. 2. Для обеспечения притока масс из вне. Для сауны, где находится всего 1 человек, при этом не дольше 25 минут, принудительная вентиляция не требуется. Запаса кислорода вполне достаточно. В остальных случаях свежий воздух – важная составляющая.

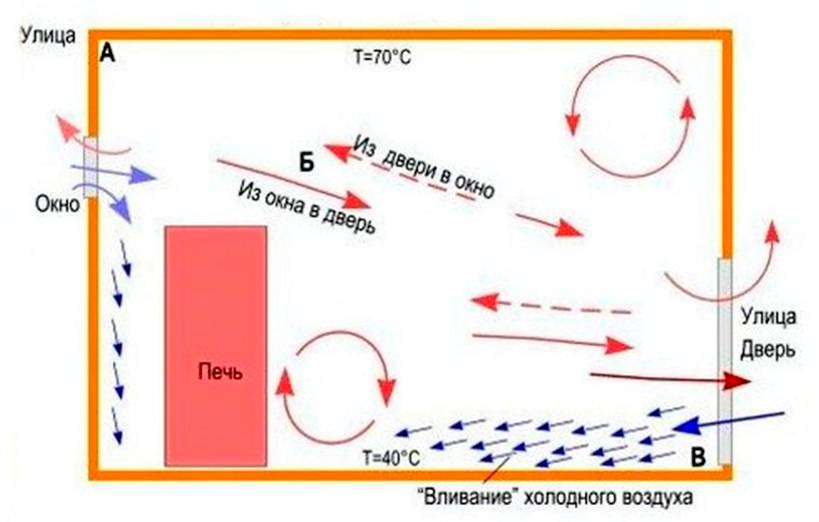

Движение воздушных масс в парной

Самые сложные случаи возникают при непреодолимом желании нерадивых застройщиков реализовать невозможное. У одних вентиляция парилки настолько мощная, что помещение просто не прогревается. У других же соответствующей системы не предусмотрено вообще. Совет здесь может быть всего один – не впадайте в крайности!

Сложная система вентиляционных каналов в бане

Грамотно реализованная вентиляция в русской бане, в которой учтены нормативные предписания и особенности каждой комнаты, стоит недорого, а польза от нее огромная. Главная задача заключается в том, чтобы учесть все нюансы: толщину стен, материал, обшивку и т.п.

Если воздухообмен не предусмотрен в принципе, существует высокая опасность кислородного голодания. В сочетании с высокой влажностью и температурой, люди и вовсе могут отравиться газами. Чрезмерно производительная вентиляция сауны может способствовать более продолжительному протапливанию помещения. Свежий воздух направляется внутрь очень быстро, пол остается постоянно холодным.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

принцип размещения окон воздуховодов;
размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными

При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.. Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива

Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Комбинированная вентсистема

Если парная имеет особенную конструкцию строения, то не всегда в таком помещении можно обустроить естественную систему воздухообмена или механическую вентиляцию. К примеру, если в сауне три смежные стены с другими помещениями, то входной и выходной отводы могут быть размещены только на одной стороне.

В такой ситуации необходимо соблюдать правила грамотного размещения ветканалов: приточный должен быть размещен на уровне 25-30 см от пола, а выходной – 20-30 см от потолка. Холодные воздушные массы при попадании в парную проходят через печку, нагреваются и поднимаются вверх. Такая циркуляция обеспечит всегда свежий и нагретый воздух в сауне. Но у такого способа есть недостаток – иногда процесс воздухообмена может быть слишком интенсивным, и его можно контролировать только при помощи специальных заслонок на отводах.

Есть еще один вариант комбинированной вентиляции – когда приточный канал размещается не ниже, а выше каменки. Если выходное отверстие установить немного выше на стене напротив, получится достаточно эффективная вентиляционная система в парной. Но зачастую для больших помещений такой циркуляции недостаточно, поэтому специалисты рекомендуют установить в выходном канале вентилятор. С его помощью воздушные массы будут лучше прогоняться по сауне.

Некоторые монтажные особенности

После выбора схемы вентиляции, самое время переходить к ее монтажу. Для этого понадобятся следующие устройства и материалы:

1. Вентилятор. Для бани подходят термостойкие, влагоустойчивые вентиляторы с возможностью регулирования частоты оборотов. По способу установки они бывают канальными или радиальными. Канальные ставят непосредственно в воздуховоде, а радиальные – на его выходе.
2. Вентиляционный короб. Может быть твердым – из пластика или оцинкованной стали. Или же гибким, выполненным в виде гофрированной трубы на металлическом каркасе.
3. Вентиляционные решетки. Материал изготовления — по вашему предпочтению.

Вентиляционную систему монтируют по следующему плану:

1. Согласно выбранной схеме, в стенах выполняют отверстия (сверху и снизу). Желательно, чтобы они были запланированы на этапе постройки бани.
2. В отверстия устанавливают вентиляционные короба.
3. Монтируют (в короб или снаружи отверстия) вентилятор – вытяжной или приточный.
4. Подключают вентилятор к сети электроэнергии. Схема подключения будет зависеть от желаемого способа включения вентилятора. Включаться вентилятор может следующими способами: одновременно с освещением, при нажатии на отдельный выключатель, через датчик движения. Выключение может осуществляться тоже по-разному. К примеру, либо при отключении света, либо через запланированное время (при использовании таймера).
5. На вентиляционные отверстия ставят вентиляционные решетки.

Вот пример монтажа вентилятора:

Грамотный монтаж принудительной вентиляции поможет вам организовать активный воздухообмен в помещениях бани. Как следствие, вы избавитесь от неприятных запахов в моечных и санузлах, обеспечите «легкое дыхание» в парилке, защитите себя от поражения угарным газом.

Правила расположения вентиляционных отверстий

Начнем с того, что вытяжка не должна располагаться слишком высоко, равно как и, собственно, приточное вентиляционное отверстие. Ввиду того, что нагретый воздух всегда скапливается сверху, необходимости в слишком быстрой их замене попросту нет. Если приточные отдушины будут располагаться снизу, тепло внутри сохранится, однако потребуется устройство для организации принудительного вентилирования. Также в нижней части двери можно оборудовать щелевую решетку либо же, как вариант, оставить зазор между ней и полом.

Помимо того, дымоходная труба тоже будет обеспечивать смену воздушных потоков. Здесь будет иметь место улучшенное проветривание. Если открыть заслонку печи, воздушные массы будут попадать в дымоходную трубу, благодаря чему и улучшится проветривание. Также до того, как приступать к обустройству вентиляционной системы, вы должны учесть, что конкретная температура воздуха зависит от высоты, на которой он находится. Снизу он более прохладный, на полках (если говорить о парилке) приятный, а под потолком – горячий.

Чтобы распределение воздуха происходило максимально равномерно, вытяжка зачастую оборудуется в противоположной отопительному прибору стене или, как вариант, в диагональной. Приточная же отдушина обустраивается снизу, около печи. Если вентиляция будет сделана правильно, то будет обеспечивать еще и достаточно быстрое осушение стен.

Для чего в бане вентиляция?

В данном случае вентиляционная система в бане имеет очень большое значение. Но не будем особо распространяться, вдаваясь в малоинтересные длительные рассуждения, а вместо этого ознакомимся с одним конкретным примером.

Человек в бане, по сути, находится в комнате с просто огромным количеством разгоряченного пара. И, разумеется, он этот пар вдыхает. Но люди, как мы знаем, дышат кислородом, выдыхая вместо него пресловутый углекислый газ. И если воздухообмен будет недостаточным, то парящийся спустя некоторое время запросто угорит.

По этой причине банная вентиляция должна получиться предельно эффективной и полностью соответствующей всем заявленным требованиям (о них поговорим немного позже). Есть несколько типов системы вентиляции, и все они будут рассмотрены в данной статье. А если вы ознакомитесь с их особенностями, то сможете подобрать наиболее подходящий для себя вариант!

Перечень основных правил и рекомендаций

Для начала, следует обеспечить такие условия:

• организовать непрекращающийся поток свежего воздуха извне;
• обеспечить постоянность температуры в помещениях, особенно в парилке, так как там она должна быть очень высокой.

Системы вентиляции сауны и бани довольно похожи, но присутствуют и различия, так как последние отличаются способом нагрева воздуха – для сауны создается сухой микроклимат. В этой связи просто взять схему вентиляции в сауне и применить ее для бани будет абсолютно неприемлемо.

Правила и нормы обустройства системы вентиляции

В связи с тем, что в сауне почти все комнаты имеют минимальную квадратуру, лучше установить такие вентиляторы для бани и сауны, чтобы свежий воздух поступал как минимум каждые 15 минут.

Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

Популярные схемы вентиляции

Точка вентканала в помещении с электрокаменкой

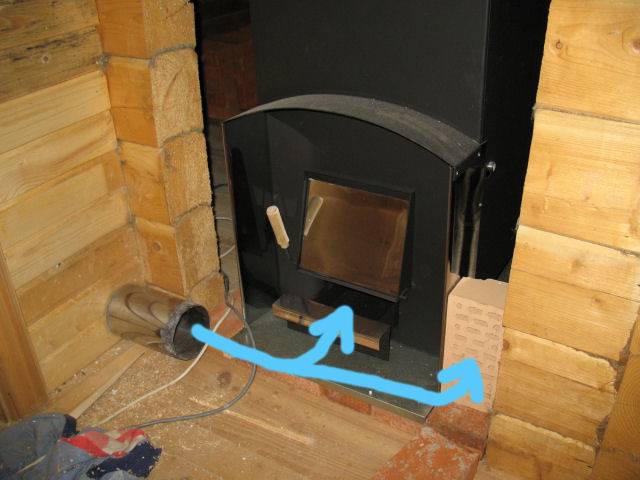

• Приточный просвет для воздуха располагается снизу на стене напротив печи-каменки. Поддувало исполняет роль вытяжки при условии постоянного функционирования печи во время банных процедур.
• Схема с выходом в стену отверстий по притоку и вытяжке в парилке на одной стене, но на разных уровнях: 0,3 м от потолка удаление воздуха, 0,3 м от пола – приток.
• Такие же расстояния (по 30 см) для притока и вытяжки, но поступает воздух в парилку сразу за печкой, удаляется – через канал на противоположной стенке.
• Приток – за печкой (0,3 м от пола), вытяжка с принудительным удалением воздуха при помощи вентилятора – напротив на стенке, внизу на такой же высоте.

Естественная вентиляция в парной

Такой вид вентиляции наиболее популярный, так как он подходит для большинства помещений, безопасный, эффективный и устройство обойдется недорого. Нужно тщательно подбирать места в помещении для ветканалов – учитывается площадь сауны, высота потолков, расположение печки и, конечно же, материалы, из которых изготовлено здание.

Правильно размещенный приточный вентканал

Приблизительные размеры отверстий 320-410 кв. см., но специалисты советуют делать их лучше больше, чем меньше. Если процесс циркуляции воздуха в помещении слишком быстрый и температура в бане быстро снижается, отводы нужно прикрывать специальными заслонками – вращающимися клапанами, вентиляционными и регулируемыми решетками. С точки зрения эстетичного вида сауны лучше использовать декоративные заслонки.

Выбор типа и схемы в зависимости от материала стен

Вентиляционная система напрямую зависит от особенностей самого строения и материала его стен. Баня может представлять собой отдельно стоящее помещение или примыкать к дому. Первый вариант намного лучше. В такой бане можно смонтировать самый экономичный вариант вентиляции.

Примыкающую к дому баню нужно сушить самым серьезным образом. Это убережет от гниения все стены. Для такой бани используется исключительно принудительная вентиляция, учитывающая безопасность стен и несущих конструкций жилого дома.

Вентканалы бани могут соединяться с общедомовыми или отдельно выходить на улицу через крышу или через стену.

В зависимости от материала стен специалисты советуют выбирать следующие типы и схемы вентиляции:

В кирпичных и каркасных банях вентиляционные каналы рекомендуется устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно нужно дополнять продухи вытяжными вентиляторами для лучшего удаления отработанного воздуха.

Бани из газоблоков из-за особенностей этого материала оборудуют оцинкованными воздуховодами из готовых труб. Иногда устраивают канал из оцинкованных листов, придавая им соответствующую форму и надежно герметизируя стыки. Воздуховоды должны проходить поверх стены.

В бревенчатых банях допустима естественная приточная вентиляция. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться. Но чтобы не «топить улицу», желательно предусмотреть в отдушинах клапаны или заслонки.

Залповая – эконом-решение для проветривания

Если вы не уверены, что сможете правильно рассчитать размер входов и выходов вентканалов или места их размещения, можно воспользоваться давно испробованным «дедовским» способом — залповая вентиляция в парной русской бани.

Ее суть заключается в быстром проветривании настежь открытыми окнами и дверями. Их распахивают на 1-2 минуты. Для максимального эффекта лучше всего использовать противоположные окно и дверь.

Метод не требует дополнительных финансовых затрат, поскольку вы используете те элементы, которые есть в конструкции бани.

Комната отдыха

В комнате отдыха вентиляция строится по таким же правилам, как и в обычном жилом помещении. Вытяжка ставится на потолке или в середине по высоте помещения. Приточное отверстие — на уровне пола или немного выше.

Строительство системы вентиляции в комнате отдыха имеет много общего с системой кондиционирования.

Система воздуховодов располагается за потолком в чердачном отделении.

Если баня устроена в многоуровневом доме, то это решение не так выгодно.

Там смотрят на практике, какое пространство для воздуховодов удобнее. Для него нужно будет делать либо второй потолок, либо вторую перегородку на некотором расстоянии от основной стены.

Расстояние между потолком и лицевым настилом (подвесной потолок или перегородка) выбирается не менее диаметра воздуховода. Обычно достаточно 10 – 15 см. Вместе с вентиляцией в оставшемся пространстве прокладывают коммуникации освещения (светильники для бань и саун — только специализированные влагостойкие).

Если комната отдыха большая, то одной печи-каменки в парной для отопления оказывается явно недостаточно. После парной наиболее интенсивно нужно отапливать именно моечную. Некоторые отопительные приборы можно включить в схему. Например, популярны тепловентиляторы, которые можно установить в приточный канал. Подача теплого воздуха должна осуществляться только снизу. В противном случае отопление почти не будет работать.
