Устройство вентилируемого фронтона
Вентилируемые зазоры, разделяющие материалы с разными теплотехническими характеристиками, создают установкой бруса на поверхности из кирпича или пенобетона. Обшивку деревянных стен фронтона производят без устройства зазора, исключение делается в случае наличия больших неровностей основания, которые корректируют сооружением фальш-стены.
Для сооружения каркаса используют деревянный брус сечением 20х20 мм или 30х30 мм, который монтируется двумя способами:
- Вертикальное крепление применяется при горизонтальной обшивке фронтона отделочными материалами. Такое расположение реек каркаса наиболее приемлемо, поскольку обеспечивает естественное движение воздушных потоков внутри обшивки фронтона.
- Горизонтальное крепление используется при вертикальной обшивке вагонкой, сайдингом, профлистами и другими видами отделки. В этом случае рейки, расположенные горизонтально, будут препятствовать естественному движению воздуха, поднимающемуся снизу вверх. Поэтому горизонтальный каркас монтируют из отрезков бруса с «разрывом» между ними.
При вертикальной обшивке фронтона рекомендуется делать двойную обрешетку, поскольку разрывы ослабляют основание для крепления обшивки. Установленный вертикально брус будет служить основанием для крепления горизонтальных элементов и способствовать нормальному движению воздуха, а на горизонтальный брус будет крепиться обшивка.
Вертикальное крепление реек каркаса используют также при диагональной обшивке фронтона вагонкой. В случае применения сложного вида отделки, когда элементы обшивки будут постоянно менять направление, рекомендуется монтировать двойной каркас.
Для сооружения обрешетки, одновременно выполняющей функцию вентиляционного канала, используют рейки из хвойных пород дерева или металлические профиля для монтажа гипсокартона. Специалисты рекомендуют пользоваться все-таки древесиной, поскольку по своей структуре она лучше сочетается с отделкой жилья.
Вентилируемый фронтон может быть:
- С двумя вентиляционными зазорами, если при обустройстве конструкции используется ветрозащитная пленка. В этом случае зазоры формируют между пленкой и слоем утеплителя, а также между обшивкой и пленкой.
- С одним вентиляционным зазором устраивается при использовании диффузионной мембраны, препятствующей проникновению влаги внутрь помещения, но способной самопроизвольно выпускать ее наружу.
Мембрану устанавливают вплотную к утеплителю, поскольку она пропускает пар и конденсат наружу, в отличие от пленки, которая становится для влаги непреодолимой преградой. Несмотря на более высокую стоимость диффузионной мембраны, ее использование более экономически выгодно, так как она позволяет уменьшить расход пиломатериала и продлить срок службы утеплителя.
Нужна ли вентиляция на чердаке – распространенные мифы
Профессионалы хорошо знают, что естественная вентиляция важна как для теплого, так и для неотапливаемого чердака.
В народе ходит 3 ошибочных мифа о вентиляции:
· Корень проблемы нужно искать в теплоизоляции перекрытия, а не в вентиляции кровли.
· В холодное время года плюсовая температура под кровлей и минус снаружи приводит к образованию конденсата.
· Сырость влечет за собой плесень, грибок и сосульки, свисающие со стропил.
· Так для холодного чердака мансарды общая площадь продухов должна относиться к общей площади дома как 1:400.
· Что касается расположения, то здесь все зависит от вида конструкции, но об этом чуть позже.
Продухи в крыше и кровле
Продухи – это отверстия в крыше для вентиляции холодного или теплого чердака. Продухи бывают коньковыми или карнизными в зависимости от их расположения. Карнизные обустраиваются по обеим сторонам карнизов и представляют собой щели между крышей и стеной шириной около 2 см. Они называются щелевыми. Если же продухи делаются в форме отверстий, называются точечными. Чем меньше уклон скатов, тем больше делается диаметр или ширина продухов, но не более 2,5 сантиметров.
Коньковые продухи выполняются в форме щелей до 5 см шириной или в форме флюгарков с промежутками до 8 метров. Коньковые продухи оборудуются и в крышах со штучным покрытием, например, черепичных. Специальные черепицы с отверстиями располагают через один ряд от конька.
Отдушины для верхней части крыши изготавливаются в виде аэраторов, щипцовой решетки или втяжного кровельного выхода. Коньковые аэраторы и скатные выходы можно купить вместе с материалом для крыши.
Продухи – это единственный способ вентиляции чердака без слуховых окон.
Принудительная вентиляция мансарды
При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий
Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух

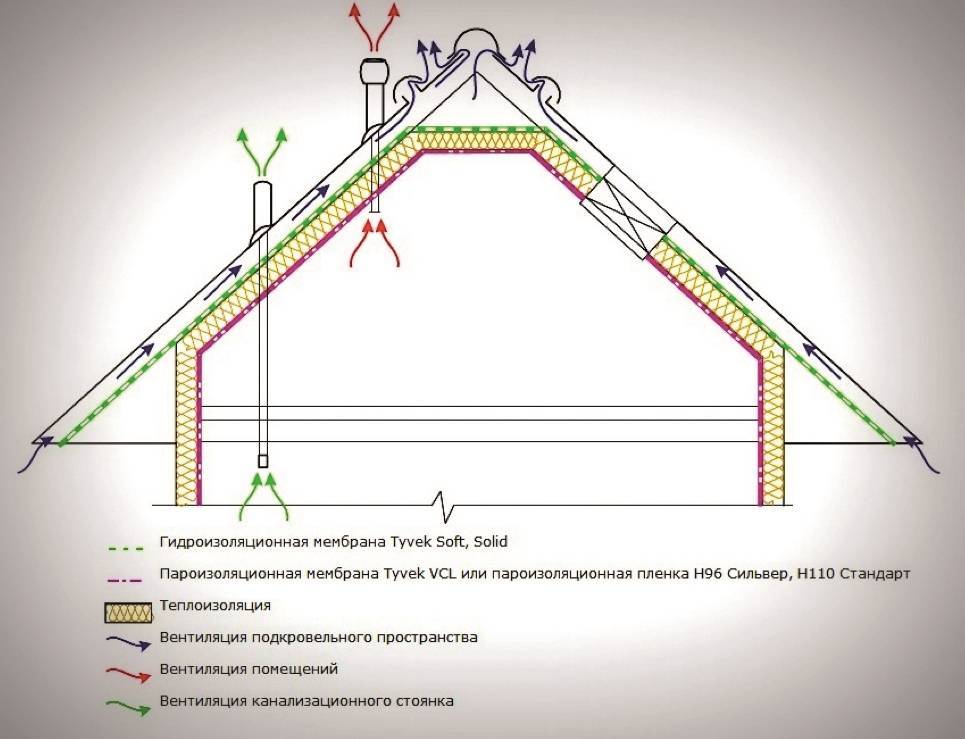

Схема принудительной вентиляции здания, включая мансарду
Производительность, установленного на крыше вентилятора зависит от:
- габаритов крыльчатки: диаметр больше – выше производительность;
- угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
- мощности электродвигателя.
Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.
Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.
Зачем нужна вентиляция кровли?
Предложение на рынке загородного строительства очень велико, а оценить квалификацию строителей может не каждый. В результате каждую весну на форумах, посвященных проблемам частных домов, появляются многочисленные жалобы примерно одинакового содержания: крыша «плачет», в утепленной мансарде или на чердаке холод, сырость и грибок. При разборке конструкций такой проблемной кровли обычно выявляется следующая картина: утеплитель промок, деформировался и потерял свои свойства, деревянные элементы покоробились от воды, а то и поражены плесенью. Причина проста: плохая вентиляция кровельного пирога или ее отсутствие. Влага, попадающая в конструкции кровли, не удаляется оттуда с потоками воздуха и накапливается, разрушая утеплитель и стропильную систему. Устранение проблемы может стоить немалых денег.
Вывод: подкровельное пространство обязательно должно вентилироваться.
Что для этого нужно?
1. Отверстия в нижней части кровли для притока воздуха.
2. Каналы над теплоизоляцией для его циркуляции.
Вентиляционные аэраторы
Устройство кровельных аэраторов Кровельный аэратор – это современный и удобный вид продухов. Представляет собой трубу сверху прикрытую шляпкой. Аэраторы удаляют пар, влагу и застойный воздух, обеспечивая вентиляцию холодного чердака в частном доме. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления, заменяя коньковые продухи. Аэраторы бывают непрерывными и точечными. Точечные аэраторы оборудуются вентиляторами и гарантируют хорошее движение воздуха. Внешне они напоминают грибки.
Непрерывные аэраторы – это пластина вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны и обеспечивают интенсивное движение воздуха благодаря большой площади отверстий.
Различные типы аэраторов создаются специально для кровли из:
- битумной черепицы;
- плоской кровли;
- металлокерамики;
- керамики.
Непрерывный аэратор Аэраторы устанавливаются только там, где предусмотрены карнизные продухи. Существуют и другие условия их установки:
- подходят лишь кровли с уклоном 15 – 45 градусов;
- от дымохода или стены выдерживается расстояние не менее 30 см;
- аэраторы выглядывают над прорезью на 25 см с обоих концов конька;
- точечные модели монтируют не дальше 50 см от конька.
Способы вентиляции чердака
Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.
В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.
Вентиляция чердака напрямую зависит от его особенностей:
- площади помещения;
- формы крыши;
- типа кровли;
- вида строительных материалов.
Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.
Вентиляционное окно
Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.
При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.
Общие правила установки:
- расположение окон на расстоянии не менее 1 м друг от друга;
- сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
- общая концепция внешнего вида дома должна сочетаться с дизайном окна.
Слуховые окна
Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.
Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.
Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.
На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.
Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.
Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.
Вентиляционные продухи
Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.
Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.
Основные виды этих элементов:
- щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
- точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
- коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.
Аэраторы
При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.
Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.
Аэраторы отлично справляются:
- с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
- с застоявшимся воздухом, не позволяя ему перегреваться;
- с наледью и сосульками, которые образуются в зимнее время года.
Это предотвращает преждевременный износ стропильной конструкции.
Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.
Как выбрать систему вентиляции
Принудительная приточно-вытяжная вентиляция вряд ли может оказаться лишней независимо ни от каких условий. Поэтому если у вас есть возможность оборудовать дом такой системой, лучше это сделать.
Некоторые специалисты советуют учитывать локацию дома при выборе системы вентиляции и отказаться от приточно-вытяжной, если ваш дом находится в экологически чистом районе. На наш взгляд, отказ от качественной системы вентиляции даже в этом случае является неоправданным. Ведь современные дома часто представляют собой герметичную коробку, а потому крайне нуждаются в принудительном воздухообмене. Хотя, если ваш дом построен из экологически чистых натуральных материалов, расположен вдали от промышленных предприятий и дорог, то и естественного вентилирования может быть достаточно.
Если же вы проживаете в частном доме, но в черте горда, и/или ваш дом выполнен из таких стройматериалов как ЛСТК, сэндвич-панели, вакуумные панели и т.д., то принудительная приточно-вытяжная вентиляция просто необходима! Она позволит исключить так называемый эффект термоса, обеспечит приток свежего воздуха и вывод отработанного наружу, который часто содержит выделяемые строительно-отделочными материалами и опасные для здоровья человека тяжёлые металлы, фенолы, формальдегиды, хлороводород, гидрохлорид, монооксиды и диоксиды углерода.
Резюмируя, отметим, что выбрать вариант вентиляции не составит особого труда, если проанализировать и сопоставить параметры жилого дома, а также чётко определить для себя, какие задачи должна решать система.
Три основных заблуждения и устранение последствий ↑
Принцип подкровельной вентиляции
Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.
Заблуждение первое – о временах года ↑
Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:
- жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
- при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
- такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.
Схема воздушных потоков
Заблуждение второе – в доме будет холодно ↑
Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:
- на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
- кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.
Заблуждение третье – размер не имеет значения ↑
Размеры отверстий для циркуляции воздуха не имеют значения:
- это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
- при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
- если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.
Выход из положения при плохой вентиляции ↑
Замерзший конденсат на стропильной системе и обрешетке
Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.
Самый простой кровельный аэратор
Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.
В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.
Вентиляция чердачного помещения – это необходимость
Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).
Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.
Плюсы естественного воздухообмена
При устройстве продушин и слуховых окон удается обеспечить циркуляцию воздуха, которая будет осуществляться благодаря разности давления внешних и внутренних масс, и порывов ветра. Но такая вентиляция чердачного помещения зависит от разных факторов: отличия температур, направления и силы ветра, качества проведенных работ и без того потом.
И все-таки для аналогичных помещений она в полной мере годится:
- Отсутствие затрат на энергетические ресурсы и приобретение оборудования, цена которого довольно большая.
- В ходе эксплуатации исключены какие-либо аварийные обстановки, поскольку в ходе воздухообмена не употребляются сложные устройства.
- Благодаря незамысловатому устройству работы смогут быть произведены самостоятельно.
- Достаточная эффективность для нежилых помещений разрешает избежать чрезмерной влажности, которая ведет к образованию плесени.
Примечание! Циркуляция воздуха обязана осуществляться не только летом, но и в зимний период. Дабы избежать важных тепловых утрат, необходимо как следует утеплить пространство снизу.
Вентиляция чердака: обзор актуальных схем и способов их реализации
Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства
Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.
Четыре причины для вентиляции чердачных помещений
Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле
- Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
- Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
- Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
- Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.
Вентиляция чердачных помещений, какой она бывает
Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.
Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.
Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.
Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.
Типы вентиляции мансардного помещения
Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.
Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.
Способы отведения воздуха наружу
Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.
Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.
Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.
В продаже есть клапаны с ручными и автоматизированным управлением.
Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье
