Виды и различия солнечных коллекторов
На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:
- плоские солнечные панели;
- вакуумные (вакуумированные) трубчатые коллекторы.
Плоская солнечная панель
Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.
Конструкция плоского солнечного коллектора.
Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.
Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.
Вакуумный (вакууммированный) трубчатый коллектор
Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.
Коллекторы с плоской трубой
Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.
Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.
Прямоточные коллекторы
Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.
Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.
Чертежи конструкций
Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации
Основные достоинства и преимущества оборудования
Оборудование этого класса считается самым эффективным из всех альтернативных источников энергии. Однако оно имеет высокую стоимость, что заставляет умельцев собирать солнечный агрегат своими руками. Но даже не тот факт, что КПД приборов достигает 90% является их главным преимуществом.
Самым важным качеством воздушных коллекторов считается их безопасность для окружающей среды, значит, и здоровья человека. Отказавшись от обычных отопительных приборов и заменив их альтернативными удается сократить выбросы углекислого газа в атмосферу на 2 тонны в год.
Основные типы и их эффективность
Еще одним плюсом является экономичность. Установка такого прибора в собственном доме позволит сократить расходы на отопление и горячее водоснабжение на 90% в год. Использование агрегата в комплексе с газовым котлом дает дополнительную экономию и увеличивает долговечность системы в 2 раза.
Конечно же к достоинствам коллекторов солнечных и в том числе Azuro следует отнести следующие характеристики:
- Небольшой вес;
- Простота в установке и эксплуатации;
- Несложная конструкция;
- Относительно низкая стоимость.
Однако и некоторые недостатки у воздушных солнечных коллекторов имеются. В первую очередь это зависимость КПД от разности температур и уровня освещения. Для вакуумных коллекторов солнечных Azuro еще и низкая надежность из-за высокой подверженности градобитию. В итоге повреждение трубок может привести к попаданию воздуха в прослойку между ними.
Характеристики, которые помогут сделать правильный выбор
Приобретая воздушный коллектор нужно ориентироваться на то для решения каких задач предполагается его использовать. Отводится ли ему роль вспомогательного прибора для нагрева воды или же он будет использоваться как основной агрегат. Для каждого из случаев потребуется определенная модель солнечного коллектора для дома, причем их характеристика и цена будут значительно отличаться.
Советы по выбору и обустройству
Но кроме этого нужно обратить внимание и на такие характеристики, как:
- Габариты конструкции;
- Размер активной площади;
- Оптический КПД;
- Угловой коэффициент;
- Потери тепла;
- Вид теплоносителя;
- Надежность.
Поскольку агрегат устанавливается на крыше здания, то он должен иметь габаритную площадь, соответствующую размерам объекта
При этом важно знать, что вакуумные солнечные коллекторы занимают на 30% больше площади, чем плоские при одинаковом уровне поглощения солнечной энергии
Угловой коэффициент зависит от наклона падающих на него лучей. Для повышения КПД прибора следует выбирать наибольший угол наклона, что особенно актуально для солнечного коллектора, собранного своими руками.
Обзор популярных моделей
Продукция компании Viessmann
Производство отопительной техники, использующей альтернативные источники энергии, осуществляется не только зарубежными, но и отечественными компаниями. Среди них первое место принадлежит известному во всем мире бренду Viessmann. Коллекторы этого производителя выпускаются в двух модификациях:
- Плоские;
- Трубчатые.
Первые отличаются высоким КПД благодаря высокочувствительному гелиотитановому покрытию, которое эффективно поглощает солнечную энергию.
Корпус устройства выполнен из высокопрочных алюминиевых рам и гелиостекла, что позволило добиться длительных сроков эксплуатации. Воздушный коллектор этого производителя оснащен удобной системой монтажных соединений, поэтому его установку сможет выполнить даже новичок.
Коллектор для бассейна марки Azuro
Неплохо зарекомендовала себя и продукция таких компаний, как:
- Unisol Neo 2.1;
- Azuro;
- CBK HP 30.
Коллекторы Unisol Neo 2.1 относятся к панельным моделям. Они используются в системах косвенного нагрева и имеют площадь 1,9 м² и все 35 кг.
Модули устройства могут быть размещены не только поверх крыши, но и в кровельном пироге. При этом температура теплоносителя в них достигает 120°C. Стоимость одного модуля колеблется в пределах 60-65 тысяч рублей.
Коллекторы марки Azuro отличаются большей площадью поглощения, достигающей 2,5 м². Его модуль включает в себя 15 колб, что дает возможность разогревать первичный теплоноситель до 320°C. Монтаж коллектора солнечного Azuro производится с применением кронштейнов или непосредственно на кровлю. Цена такого устройства достигает 145 тысяч рублей.
Более дешевый солнечный коллектор российского производства выпускается под маркой CBK HP 30. От состоит из 30 трубок, но при этом площадь модуля составляет всего 3 м². Устройство этой модели имеет один из самых высоких КПД достигающий 95% при стоимости не более 800 долларов.
Установка коллектора
Сложность эксплуатации солнечной системы в том, что эффективность зависит от высоты солнца над горизонтом, времени года и суток, наличия облачности, влажности и температуры окружающего воздуха. Солнечный коллектор для отопления помещения в горизонтальной плоскости должен быть ориентирован строго на юг. Отклонения в сторону запада или востока допускаются в пределах 40°. При этом эффективность установки снизится примерно до 20 %. Важную роль играет угол наклона, который должен составлять от 35 до 45°.
Самым разумным вариантом является на стадии проектирования нового жилища предусмотреть, что на крышу будет установлен солнечный коллектор. Цена на подобное оборудование значительно выше, чем на привычное паровое отопление. Но затраты с лихвой оправдаются последующей эксплуатацией. Срок окупаемости, если дом утеплен в соответствии со всеми нормами и правилами, в среднем составляет пять лет.
Виды гребенок для отопления
В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:
- коллектор для котельной;
- гидрострелка;
- локальные гребенки.

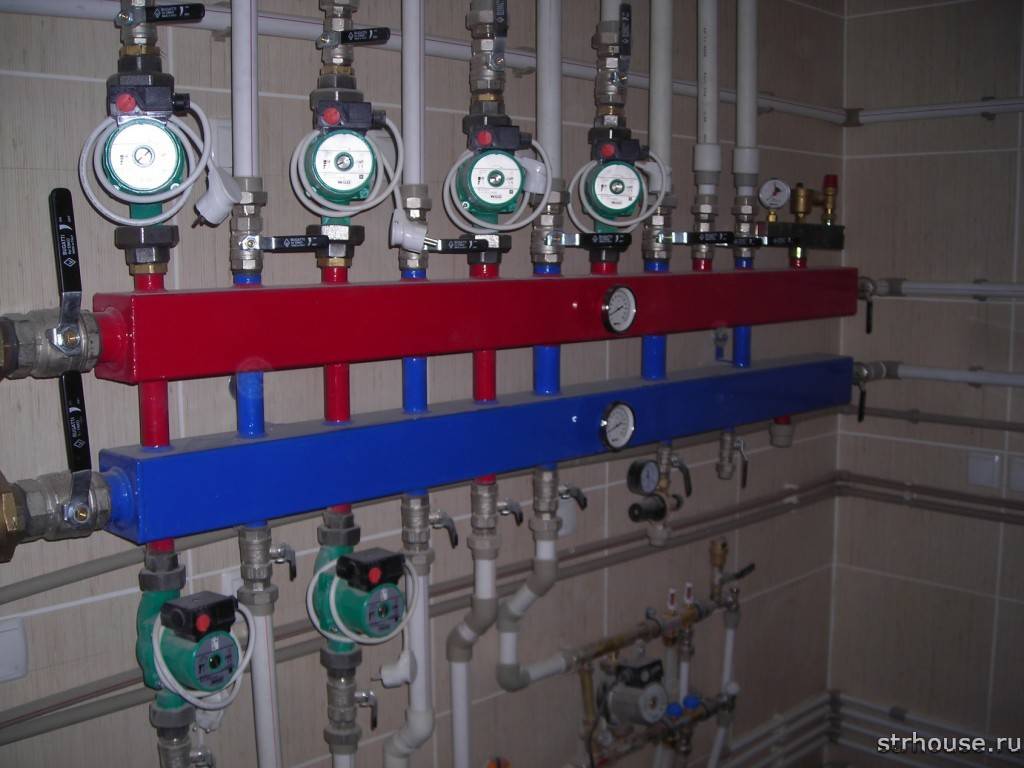

Распределительный коллектор отопления для котельной
Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.
В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.
Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

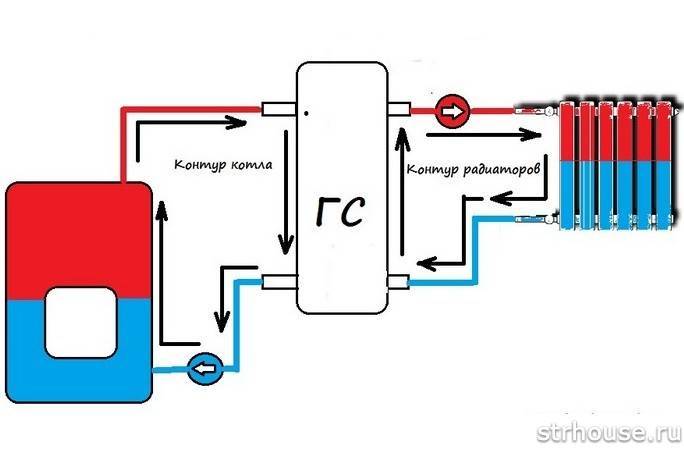

Гидрострелка
Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.
Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.
Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:
Распределительная гидрострелка позволяет:
- не допускать резких колебаний температур, снижающих ресурс системы;
- сохранять объем воды в теплообменнике котла на постоянном уровне;
- поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.
Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.
Гребенка для отопления
Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).
Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.
Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.
Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.
И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.
Устройство и виды
Условно данные системы можно классифицировать на два вида:
- жидкостные (о которых мы говорим в данном материале);
- воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.
Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:
- попадает максимальное количество солнечного света,
- имеет большую площадь,
- установленная на крыше батарея не занимает полезное пространство, никому не мешает.
Воздушный солнечный коллектор
Конструкция солнечного коллектора может быть нескольких видов, основные:
- вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
- плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
- термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
- трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.
Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.
Плоский коллектор
Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.
Особенность конструкции состоит в следующем:
- корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
- внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
- по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
- также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
- собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.
Составная часть плоского солнечного коллектора
Вакуумный коллектор
Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.
Особенности конструкции:
- минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
- сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
- концы трубок соединены с трубой, по которой проходит теплоноситель;
- при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
- у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».
Воздушная солнечная система из вакуумных трубок
Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.
Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

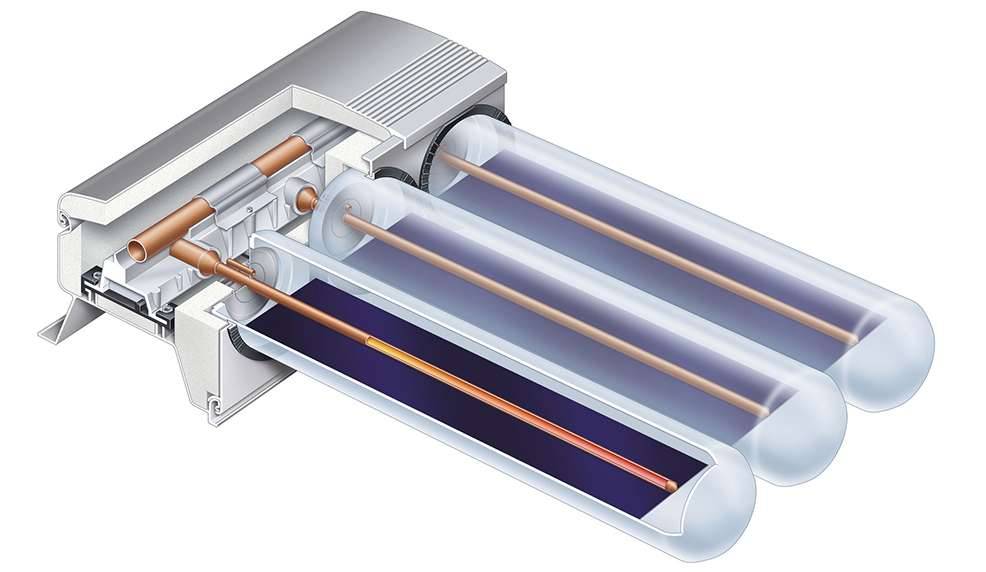

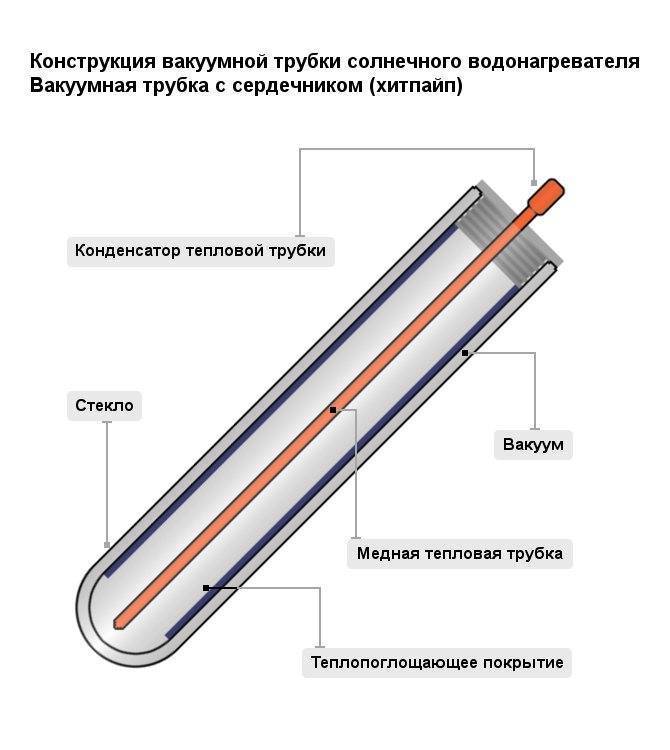

Принцип работы вакуумного агрегата
От обычных гелиосистем вакуумный солнечный коллектор отличается способом переработки солнечной энергии. Классическая батарея просто принимает свет и преобразовывает его в электричество. Коллектор же состоит из стеклянных трубок с воссозданным внутри вакуумом. В единую систему они объединяются посредством специальных стыковочных узлов.
Внутри каждой трубки располагается канал из одного или двух медных стержней с теплоносителем. Улавливая солнечные лучи, действующий элемент нагревает материал-теплоноситель, таким способом обеспечивая работу коллектора.
Вакуумный солнечный коллектор, размещенный на крыше частного дома, будет обеспечивать горячей водой жильцов на протяжении всего года, а в сезон холодов позволит комфортно отапливать помещение, не затрачивая на это больших финансовых средств
За счет такой конструкции уровень энергоотдачи значительно возрастает, а теплопотеря существенно снижается, так как вакуумная прослойка позволяет сохранить около 95 % улавливаемой солнечной энергии.
Кроме того, уменьшается зависимость производительности коллектора от сезонности, температуры окружающей среды и различных погодных условий, как то: порывы ветра, переменная облачность, выпадение осадков и пр.
Принцип работы
На сегодняшний момент разработаны различные виды гелиоколлекторов.
Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.
Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

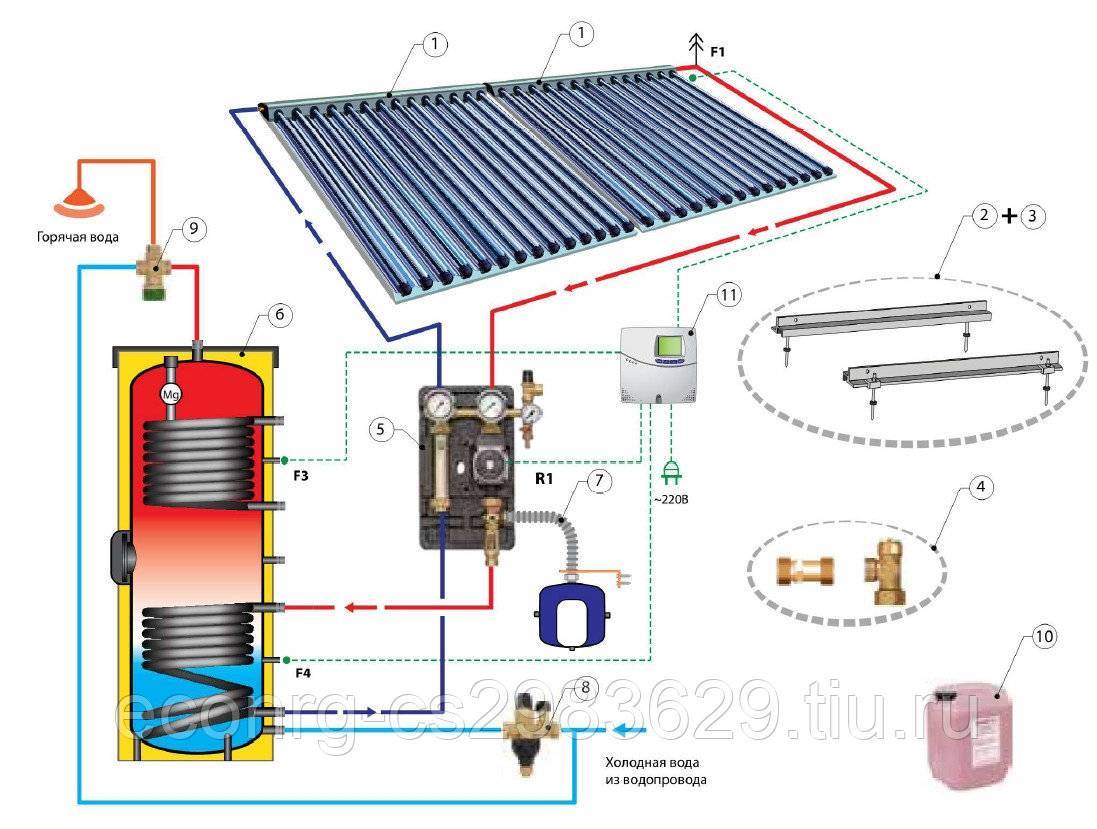

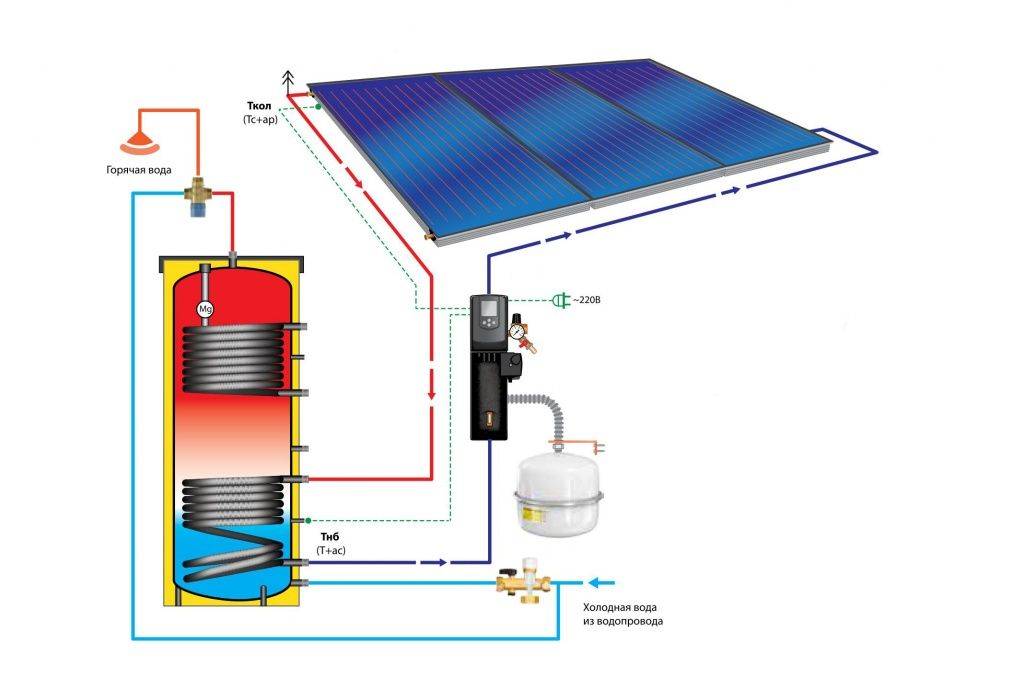

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.
Видео о различных видах альтернативных источниках отопления
Особенности вакуумных коллекторов
Эффективная работа таких устройств возможна только в случае соблюдения рекомендаций производителя. Для начала нужно смонтировать систему под углом, рекомендуемым изготовителем. Не стоит забывать и о безопасности. Летом нагрев теплоносителя может достигать 300 градусов по Цельсию. Поэтому обязательно нужно сделать теплоизоляцию контура, где он циркулирует. Кроме того, для таких трубопроводов нужно использовать только медь или нержавеющую сталь.
Решением проблемы может быть специальная подставка, которая меняет наклон в зависимости от положения солнца. Однако цена подобных конструкций высокая и они делают вакуумный коллектор, и без того дорогой, ещё дороже.
Направление установки солнечного коллектора всегда южное. В северных широтах он устанавливается почти вертикально. Их эффективность в зимний сезон ещё возрастает за счёт поглощения света, отражённого от снега. Установка может выполнять как на крыше, стенах и фасаде, так и отдельно рядом с домом.
Установка электрического или иного типа нагревателя выполняется после вакуумного коллектора. Тогда они будут функционировать в экономичном режиме, доводя температуру жидкости до необходимой уже после подогрева её в коллекторе. Их подключение параллельно будет неправильным.
Вакуумированная изоляция
Вакуумный трубчатый элемент неспроста так называется, свое наименование он получил из-за процесса, при помощи которого из пространства между ними выкачивают воздух. Такой процесс называется — вакуумирование пространства. За счет чего между трубами образуется безвоздушное пространство.
Благодаря этому процессу даже в холодную погоду вакуумные трубчатые коллекторы сохраняют большую часть тепла и не отдают его обратно в атмосферу. Именно потому солнечные вакуумированные коллекторы являются идеальными для горячего водоснабжения для мест с холодной зимой.
Также благодаря вакууму трубы способны выносить резкие перепады температуры, при этом, не теряя тепло. Так, трубчатые элементы коллекторов остаются эффективными в различных погодных условиях.
Кроме выкачивания воздуха, в безвоздушное пространство помещают специальный газ, бариумный поглотитель, благодаря ему в безвоздушное пространство не попадают различные газы, из-за которых трубчатые части солнечных коллекторов будет плохо сохранять тепло, что приведет к потере эффективности коллектора.
Этот газ способен обеспечить жизнестойкость трубок коллектора до 15-20 лет. Со временем газ сможет просочиться внутрь трубы, тогда благодаря бариумному поглотителю цвет стенки внутреннего элемента превратится из серебристого цвета в белый цвет. Это поможет определить, когда устройство выходит из строя, и нуждается в смене труб.
