Узлы прохода вентиляционных вытяжных шахт: виды, особенности выбора, применения и установки проходки

Типовые варианты исполнения узла прохода вентиляции

До недавнего времени производились только промышленные узды прохода, представляющие собой участок круглого или квадратного воздуховода с приваренной вокруг него монтажной шайбой, усиленной ребрами жесткости.

Узел прохода вентиляции

Они предназначены для установки в специальные опорные конструкции – монтажные стаканы из железобетона. Такой стакан крепится к плите перекрытия при строительстве дома. Он имеет горизонтальную присоединительную площадку, что позволяет устанавливать УП на крышах с любым углом наклона скатов. Существует три вида УП:

• Без клапана.

• С клапаном, имеющим ручное управление.

• С клапаном, управляющимся с помощью электропривода.

Наличие клапана обусловлено необходимостью закрывать доступ холодного воздуха во время бездействия системы.

По типу сечения воздуховода узлы прохода бывают:

• Круглые.

• Квадратные.

• Овальные.

• Прямоугольные.

Форма узла прохода подбирается в соответствии с типом воздуховодов, установленных в системе вентиляции дома.

С развитием частного домостроения появилось большое количество видов кровельного покрытия. Все они имеют специфическую поверхность с определенным видом рельефа.

Производители этих покрытий изготавливают специальные виды узлов прохода, с рельефом площадки (присоединительного фланца), повторяющим рисунок кровли

Возможность выбора оптимального варианты УП позволяет обеспечить герметичность, отсутствие протечек и конденсата. Подходящий вентиляционный проход через кровлю плотно устанавливается на поверхности покрытия, он гармонично сочетается с рисунком, цветом и фактурой материала и не выглядит чужеродным элементом.

Дополнительной функцией узлов прохода является аэрация подкровельного пространства. Это важная и полезная функция, позволяющая выводить из-под покрытия влажный воздух и обеспечивать нормальное рабочее состояние утеплителя, исключить обледенение и деформацию участков соединения кровли и обрешетки.

Узел прохода обеспечивает отсечку контакта с наружным воздухом внутренних помещений (чердака), одновременно герметизируя и уплотняя проход снаружи

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха. Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

• для поступления свежего воздуха, насыщенного кислородом, в дом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• воздухообмена в чердачной или мансардной части дома.

Рекомендации по выбору проходки

Выбор узла прохода осуществляется в зависимости от типа воздуховодов, используемых при монтаже вытяжной вентиляции.

По форме они бывают:

• квадратными;
• круглыми;
• овальными;
• прямоугольными.

Модели отличаются и по размеру сечения. Для обеспечения гидроизоляции приспособления оснащаются присоединительными площадками, которые монтируются до того, как накрыта кровля. К примеру, при монтаже узла прохода на крыше из металлочерепицы обязательно используется фольгированная бумага, производится заливка всех отверстий герметиком.

При выборе узла прохода стоит останавливаться на изделиях отечественного производителя, а также на импортных моделях, адаптированных для использования в климатических условиях вашего региона.

Выбор узла прохода осуществляется на стадии проектирования в соответствии с требованиями конструкции вытяжной системы вентиляции, особенностями ее эксплуатации

Отдельные модели оснащаются утепленными клапанами, исключающими вероятность обледенения. Это обеспечивает бесперебойную работу автоматики в период сильных морозов.

В качестве профилактики узел прохода должен регулярно осматриваться, чтобы не допустить:

• наличие механического мусора внутри клапана;
• затруднение вращения подвижных элементов;
• отсутствие зазора между клапаном и корпусом, расстояние между ними менее 2 мм;
• нарушение целостности уплотнителей, накладок;
• появление трещин, прочих механических повреждений во внутренней, наружной части.

При наличии перечисленных выше нарушений узел прохода подлежит замене.

Также при выборе узла прохода важно отличать приспособления для вытяжной вентиляции от устройств для дымоходов. Вентиляционная система используется для сброса отработанных воздушных масс, а вот через дымоход выводятся раскаленные продукты сгорания, поэтому такой узел прохода нуждается в дополнительной огнезащите

Видео описание

Подробнее порядок действий можно увидеть в видеоролике:

Монтаж УП на мягкую кровлю выполняется подобным способом. Работа несколько проще, так как поверхность ровная и не требует от проходки повторения рельефа. Необходимо лишь плотно прикрепить узел к поверхности и тщательно изолировать ее герметиком.

В заключение следует сказать несколько слов о необходимости обработки всех стыков и соединений. Влага не должна иметь возможности проникновения в щели. Даже если она не проходит сквозь все слои утепления, при замерзании лед расширит щель и понемногу увеличит ее до опасных размеров. Поэтому все узлы после установки рекомендуется обработать снаружи по периметру герметиком, делая линию соединения узла с кровлей закрытой от внешних воздействий. Это позволит исключить возможность появления протечек и обеспечит максимально длительный срок службы элементов.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Устройство и формы узлов проходов через кровлю

Процесс установки самих узлов прохода вентиляции будет не таким уж и сложным, а сама конструкция до смешного проста. Без каких-либо технических описаний, конструкция – это труба с ободом. Обод нужен для плотного прилегания внешней трубы и ее внутренних элементов. Ну и, конечно, обод обеспечивает надежный и качественный крепеж. Воздуховод – это проход для воздуха, дыма или пара, смотря для чего его устанавливают, и какова его будущая роль.

Формы прохода воздуховодов:

• прямоугольные;
• овальные;
• квадратные;
• круглые и т.д.

Еще несколько веков назад для создания узла прохода использовали кирпич. Но этот способ уже давно ушел на самый дальний план и считается классикой. По-другому, специалисты такой узел из кирпича называют прямоугольным. Раньше такой дымоход являлся продолжением печи, сейчас же можно встретить его как уже отдельную единицу. Проводят его прямо от потолка сквозь крышу. Этот способ хоть и классика, и можно понастальгировать о том, что некогда так жили наши бабушки и дедушки, но встречается крайне редко из-за ряда недостатков.

Минусы:

• воздействие на кровлю;
• сложное выполнение;
• ухудшение изоляции кровли;
• нарушение конструкции крыши;
• дальнейшее неудобство в отделке и т.д.

Единственный вариант, где еще и можно представить русский дымоход и каменную печь – баня.

Важные мелочи

Распространенные типы трубопроводов капитальных сооружений таковы:

• водопровод холодного и горячего снабжения;
• система водоотведения (внутренняя канализация);
• теплопровод парового отопления;
• дымоход печи.

Элементы, проходящие через строительные конструкции здания, могут быть металлическими (обычно сталь, реже медь), пластиковыми (поливинилхлорид или полипропилен), либо комбинированными (пластик, заключенный в алюминиевый сплав). Для установки гильз важным является материал изделий, проходящих через межкомнатные стены и межэтажные перекрытия, а также материал строительных конструкций. Обычно трубопровод стальной, стены кирпичные, а перекрытия железобетонные.

Использование гильз

Причины применения

Причины использования футляров при прокладке магистралей через «преграды»:

• подвижность и чувствительность прямых участков соединения к перепадам температур; футляр защитит конструкцию от сезонной или вызванной возросшей нагрузкой деформации.
• гипотетическая потребность в ремонте, демонтаже или замене фрагмента магистрали; гильза позволит провести эти манипуляции без разрушения строительного элемента;

В перегородке для заделки зазора между гильзой и магистралью допустимо применение любого мягкого материала, независимо от его пропускной способности и герметичности. При проходе через перекрытия обеспечить герметичность необходимо. Герметичная прокладка не допустит проникновения воды на нижние этажи или в помещение в случае поломки или протечки.

Как выбрать футляр

1. Нормативный выступ детали над уровнем строительного элемента – на 50 мм в комнатах, где в случае протечки уровень воды может подняться над уровнем пола (в ванной). В некоторых случаях достаточно задела на 5-7 мм.
2. Для прохода через потолок экономичнее выбирать максимально короткие гильзы допустимой по техническим условиям длины, если футляр не препятствует отделочным работам.
3. Согласно ГОСТ, диаметр гильзы для узла трубопровода выбирается с учетом предстоящей заделки зазора между ней и конструкцией. Зазор предполагает доступ к деталям и пропуск заменяемых в случае ремонта элементов.
4. Материал должен обеспечивать прочную заделку магистрали в строительное перекрытие, быть негорючим.
5. Исключено наличие заусенцев и острых краев.
6. При проходе конструкции через фундамент футляр выбирают с учетом осадки (диаметр должен быть шире трубы на 200 мм).
7. При открытом монтаже играет роль эстетичность и габариты соединительной детали.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской.. В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку

Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.

Советуем почитать:

• Как вывести дымоход через крышу;
• Устройство крыши дома – односкатной, двускатной  и плоской

Особенности самостоятельного монтажа

Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

• полимеры различного класса;
• нержавейка толщиной 0,5-0,8 мм;
• черная сталь 1,5-2 мм.

Проход для вентиляции – где лучше сделать, как выполнить

Вентиляция на крыше

Узел прохода вентиляции через кровлю должен отвечать следующим требованиям:

• Он не должен создавать дополнительных проблем стока воды с крыши
• Место, где происходит переход на улицу, должно иметь теплоизоляцию
• Вентиляция сверху крыши должна быть оснащена дефлектором с защитой от попадания воды
• Конструкция должна быть удобной, чтобы вокруг неё можно было смонтировать переход из кровельных деталей.
• Высота вентиляционной трубы должна быть достаточной для обеспечения тяги, но соблюдать те же требования, что и для дымовых труб, не обязательно
• Если наверху ставится вытяжной вентилятор, он должен быть также надёжно защищён от влаги и иметь защитное заземление.

Проблемы стока воды с крыши возникают, если вентиляция расположена непродуманно или монтаж выполнен неправильно. К примеру, вентиляционная труба из нескольких квартир, выходящая на скатную кровлю поперёк ската – неверное расположение. Та, которая выходит вдоль ската – более правильное, так как площадь сопротивления потоку воды у неё меньше.

Вдоль конька – вообще самое верное решение, так как в этом случае не нужно делать каких-то дополнительных галстуков или других сложных деталей. А если монтаж был выполнен так, что передний фартук заходит под кровельный лист, и вся вода, попадающая со ската выше, льётся на чердак – это ошибка монтажа.

Теплоизоляция – важная часть вентиляционных коммуникаций. Без неё в трубе возникает конденсат, кирпичные трубы могут начать сыпаться, пластиковые – покрываются налётом, в трубах заводится плесень от влажности. Узел прохода в трубах старой конструкции всегда имел выдру – это утолщение трубы, которое формирует плавный градиент температуры при выходе через кровлю.

А для металлических и пластмассовых труб теплоизоляцию в кровельном узле делают, обернув минеральной ватой или поставив утеплённый металлический короб.

Квадратная вентиляция

Удобство конструкции – очень важное условие. К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно

К примеру, круглую трубу будет достаточно сложно вывести через кровлю правильно.

А вот если в этом месте поставить квадратную гильзу на эту трубу, то выполнить примыкание к ней кровли будет гораздо проще.

Высота вентиляционной трубы – важный параметр для самой вентиляции.

В отличие от печных труб, здесь нет каких-то требований по пожарной безопасности к минимальной высоте трубы над кровлей. Можно сделать её минимальной, но при этом сам узел прохода должен обеспечивать достаточно хорошее крепление всех кровельных элементов к нему, а пространство под дефлектором должно обеспечивать эффективный выход воздуха.

Разновидности УП

Узлы прохода различных конструкций можно купить в строительном магазине и установить

В свободной продаже встречаются узлы прохода через кровлю для воздуховодов, изготовленные в квадратном или округлом сечении. На них имеется специальная монтажная шайба, для усиления конструкции они оснащаются ребрами жесткости. Такие модули предназначаются для монтажа в опорных стаканах из железобетона, фиксируемых на плите перекрытия при возведении дома. Последний имеет горизонтальную площадку, конструкция которой позволяет монтировать УП на скатах практически любой крутизны.

По конструктивным особенностям различают несколько видов узлов прохождения:

• с кольцом под конденсат и без него;
• без клапана;
• с клапаном, управляемым вручную;
• с клапаном, приводимым в действие электроприводом.

Клапаны нужны для перекрытия доступа холодному воздуха при отключенной системе.

Маркировка и элементы крепления

Разновидности УП для вентиляции

Различные элементы прохода маркируются согласно представленной ниже системе:

• Обозначение УП1 с цифровым индексом от 01 до 10 относится к изделиям без клапана и конденсаторного кольца (они различаются своим диаметром).
• Буквенными индексами УП2 с цифрами от 01 до 10-ти помечаются устройства с управляемым вручную клапаном и без кольца.
• Обозначение УП2 с цифрами от 11 до 21 присваивается клапанным механизмам с конденсаторным кольцом.
• Наименование УП3 присваивают элементам, оснащенным специальной площадкой под клапан.

Обозначение типа «УПЗ-21», например, расшифровывается так: клапанный узел, рассчитанный на управление от руки и имеющий кольцо для отвода конденсата..

Маркировка и элементы крепления

Разновидности УП для вентиляции

Различные элементы прохода маркируются согласно представленной ниже системе:

• Обозначение УП1 с цифровым индексом от 01 до 10 относится к изделиям без клапана и конденсаторного кольца (они различаются своим диаметром).
• Буквенными индексами УП2 с цифрами от 01 до 10-ти помечаются устройства с управляемым вручную клапаном и без кольца.
• Обозначение УП2 с цифрами от 11 до 21 присваивается клапанным механизмам с конденсаторным кольцом.
• Наименование УП3 присваивают элементам, оснащенным специальной площадкой под клапан.

Обозначение типа «УПЗ-21», например, расшифровывается так: клапанный узел, рассчитанный на управление от руки и имеющий кольцо для отвода конденсата..

Преимущества и недостатки

Основным достоинством клапана является то, что с его помощью можно легко увеличить эффективность вентиляционной системы. При этом вкладываются минимальные финансы. Сам прибор стоит недорого, а его установка – это всего лишь высверливание отверстия в стене, куда устройство и устанавливается.

И другие преимущества:

• Если сравнивать настенный клапан приточной вентиляции с оконными, то он в разы эффективнее и мощнее. Его производительность варьируется в пределах 60-70 м³/ч. Это серьезный показатель.
• При этом нет необходимости открывать окна. То есть увеличивается срок службы фурнитуры последних, а значит, и самих оконных конструкций.
• Воздух с улицы, проходя через фильтр, становится чище. Через клапан не пройдет пыль, а значит, комнаты будут гораздо чище, чем, если бы производилось проветривание помещений через окна.
• Всегда присутствует возможность регулировать входящий воздушный поток. То есть можно провести настройку с учетом размеров помещения и всего дома, а также с учетом сезона.
• Воздухообмен через клапан не сопровождается тепловыми потерями в сравнении с оконным проветриванием.
• Устройство работает в автономном режиме. Ему не требуется какая-то либо энергия.

Приток воздуха регулируется заслонкойИсточник pbs.twimg.com

Что касается недостатков, то они в первую очередь касаются неправильно проведенного монтажа. И хотя производители в инструкциях подробно этот процесс описывают, домашние мастера умудряются что-то сделать не так. Поэтому:

• Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначительный.
• Если неправильно провести монтаж, то велика вероятность, что в месте установки клапана стена будет промерзать.
• В сильные морозы через прибор может просачиваться холодный воздух.
• Установленный внутрь стены цилиндр со временем забивается пылью. Ее придется периодически удалять.

Есть мнение, что клапан приточного типа является источником проникновения в комнаты холодного воздуха извне, что снижает температуру внутри дома. Если его установить в неправильное место, такое может быть. Поэтому чаще всего приспособление монтируют в стену между подоконником и радиатором отопления. То есть холодный воздух, поступая внутрь дома, тут же нагревается от тепла радиатора отопительной системы. Конечно, никто не запрещает устанавливать клапан в каком-нибудь другом месте, но под окном – идеальный участок.

Монтаж лучше провести над радиатором отопленияИсточник strojdvor.ru

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

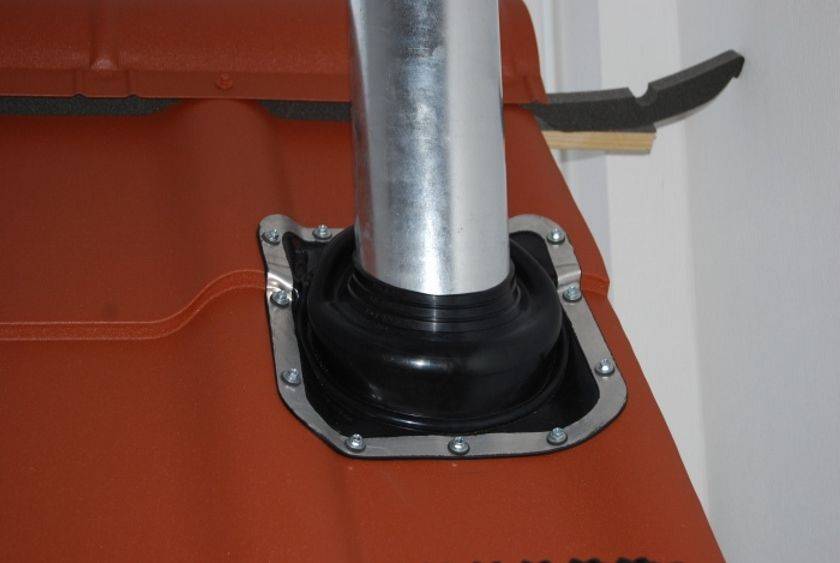

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.
