Узел прохода вентиляции через кровлю: варианты и правила сооружения

Основные характеристики узлов прохода по ГОСТ

Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
размеры прямоугольных УП неограниченны;
все стенки изделия должны быть покрыты антикоррозийным составом;
опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

Как вывести трубу через крышу из профнастила

Любая система отопления дома, за исключением электрической, предполагает вывод на кровлю дымовых труб для выброса в атмосферу продуктов горения. Рассмотрим, как вывести дымоход через профнастил.

Для начала нужно убедиться в правильном расположении дымоходной трубы — точка выхода должна находиться в затемнённой северной стороне, куда мало попадает солнце.
Выбирают форму трубы и размер её сечения, учитывая климатические условия данной местности, рельеф и температуру выходных газов.
Затем определяются с высотой трубы согласно СНиП.
Изготавливают трубу сами, или покупают готовую и проводят монтаж.

Высота вентиляционных шахт по СНиП

При расчёте высоты вентиляционных шахт учитывают:

возвышение трубы относительно самой верхней точки кровли и смежных построек;
общую протяжённость дымового канала;
размер оголовка;
проектировочную высоту.

Требования и нормы по СНиП:

для плоской кровли минимальная высота составляет 1 м;
если дымоход расположен от конька на расстоянии меньше 1,5 м, его высота должна быть на 0,5 м больше верхней точки кровли;
при условии расположения дымохода в пределах 1,5–3 м от конька, оголовок трубы должен располагаться на уровне излома крыши;
когда дымоход установлен на расстоянии свыше 3 м от конька, его верхняя часть должна находиться на условной линии, проведённой от конька вдоль ската под углом 10o.

Как правильно монтировать вентиляционный выход

Установка вентиляционного выхода требует вырезания отверстия в кровле в соответствии с заранее разработанной схемой расположения выходов. Последовательность действий на примере скатной кровли из профнастила с установкой выходов вентиляции рядом с коньком:

На месте предполагаемого выхода трубы делается разметка, соответствующая диаметру выходного отверстия.
Специальным инструментом в кровле вырезается отверстие, сначала во внешнем покрытии, затем в слое изоляции и утеплителя.
Крепится уплотнительная прокладка с применением жидкого герметика.
На прокладку сверху устанавливается проходной элемент, который крепится к кровле с помощью саморезов.
После установки проходного элемента устанавливается труба воздуховода, фиксируемая шурупами.

Устройство и формы узлов проходов через кровлю

Процесс установки самих узлов прохода вентиляции будет не таким уж и сложным, а сама конструкция до смешного проста. Без каких-либо технических описаний, конструкция – это труба с ободом. Обод нужен для плотного прилегания внешней трубы и ее внутренних элементов. Ну и, конечно, обод обеспечивает надежный и качественный крепеж. Воздуховод – это проход для воздуха, дыма или пара, смотря для чего его устанавливают, и какова его будущая роль.

Формы прохода воздуховодов:

прямоугольные;
овальные;
квадратные;
круглые и т.д.

Еще несколько веков назад для создания узла прохода использовали кирпич. Но этот способ уже давно ушел на самый дальний план и считается классикой. По-другому, специалисты такой узел из кирпича называют прямоугольным. Раньше такой дымоход являлся продолжением печи, сейчас же можно встретить его как уже отдельную единицу. Проводят его прямо от потолка сквозь крышу. Этот способ хоть и классика, и можно понастальгировать о том, что некогда так жили наши бабушки и дедушки, но встречается крайне редко из-за ряда недостатков.

Минусы:

воздействие на кровлю;
сложное выполнение;
ухудшение изоляции кровли;
нарушение конструкции крыши;
дальнейшее неудобство в отделке и т.д.

Единственный вариант, где еще и можно представить русский дымоход и каменную печь – баня.

Общие правила и порядок монтажа узла

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

Вентиляция скатной кровли

Для оснащения вентиляции скатных кровель нужны:

зазоры приточные в нижней зоне крыши;
каналы для циркуляции воздуха над утеплителем (за счёт обрешётки);
вытяжки вверху кровли площадью на 15% больше, чем область приточных отверстий, поскольку для хорошей вентиляции необходимо пониженное давление на чердаке.

Обустроить проветривание своими руками несложно. Общая схема одна — предусмотреть щели под карнизными свесами, защитить их лентой или сеткой, сделать зазор между обрешёткой и утеплителем.

Дальнейшие работы зависят уклона кровли. При уклоне скатов 10–45° вытяжной зазор находится в коньке и покрывается коньковым аэратором с защитным фильтром из пенополиуретана. Один такой аэратор длиной около 60 см проветривает 25 м² чердачного пространства.

Видео: установка конькового аэратора

https://youtube.com/watch?v=Fb1GCtWveHQ

Если по структуре кровли не предусмотрен конёк или наклон скатов составляет от 5 до 12°, то необходимо увеличивать число приточных отверстий внизу крыши, а в верхней зоне устанавливать аэраторы на расстоянии 0,5–0,8 м от самого высокого места кровли.

При таком расположении аэратор проветривает 5 м² чердачного помещения, но если строение находится на хорошо продуваемом участке, тогда его пропускная способность увеличивается до 25 м².

Размер вентилируемого зазора на коньке

Размер вентилируемого зазора зависит от склона скатов — чем меньше уклон кровли, тем больше высота зазора. Вид теплоизоляционного материала на размере зазора не сказывается, а вот тип кровельного настила очень важен. Под жёсткое покрытие (металлочерепица, профнастил) можно использовать контрейку для обрешётки небольшого сечения 25х50 мм, поскольку это не сплошное покрытие, а имеющее свои зазоры и стыки, через которые также циркулирует воздух. Хотя эксперты не советуют экспериментировать и для большей надёжности и прочности рекомендуют использовать бруски 50х50 мм для всех покрытий, т. е. делать оптимальную высоту зазора 50 мм.

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

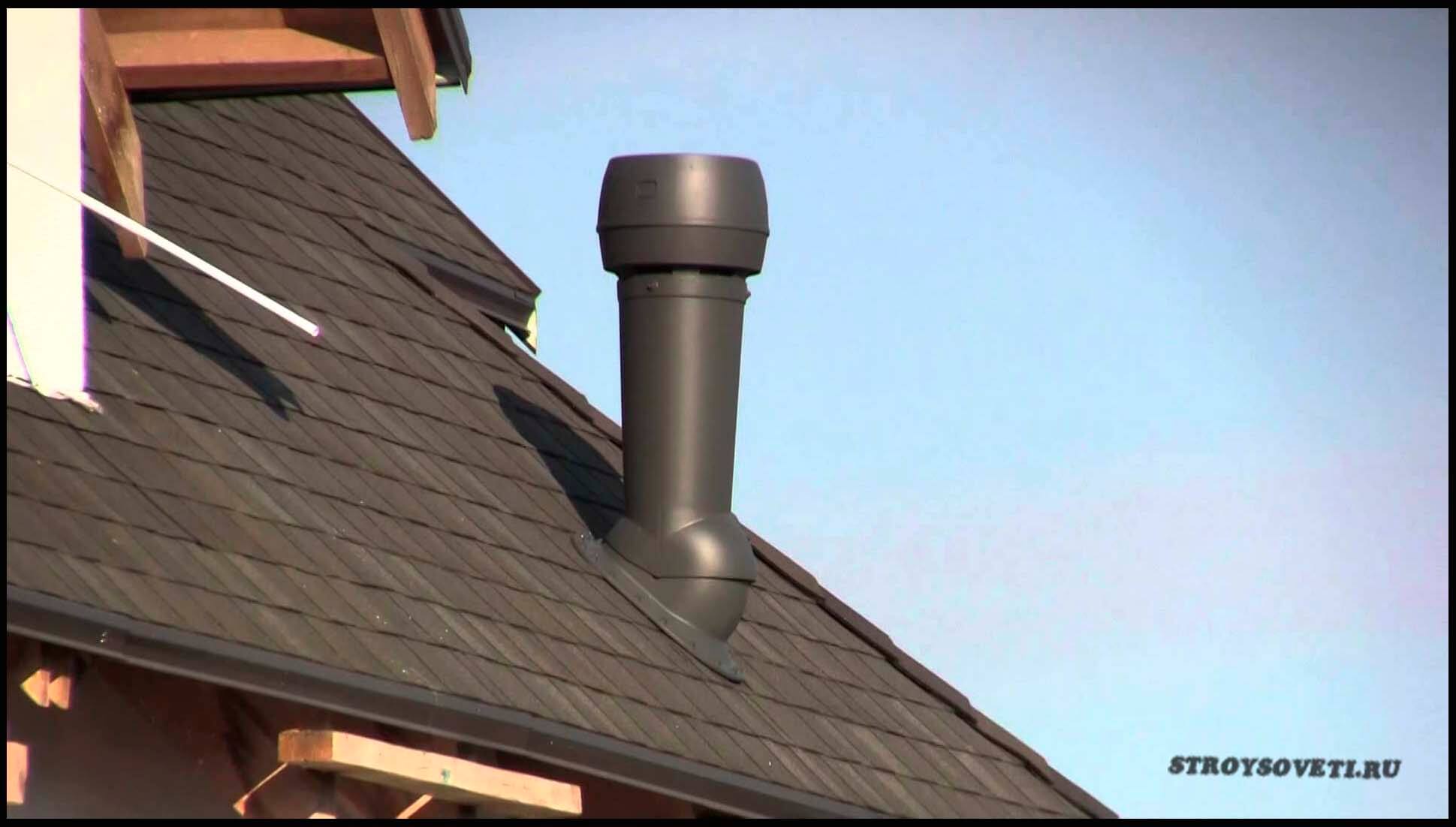

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
размер кольца-опоры должен быть больше диаметра патрубков,
максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Планирование вентиляционных проходов

В идеале планирование вентиляционных проходов должно происходить на этапе проектирования жилого дома, или в процессе строительства до закрытия контура здания (обустройства окон, дверей и кровли).

Но на практике часто приходится заниматься реконструкцией инженерных систем в уже готовом доме и отталкиваться от существующих особенностей конструкции и планировки жилых и технических помещений.

Если в устройстве системы будут недочеты, это чревато скоплением неприятных запахов в помещении, повышенной концентрации углекислого и угарного газа, возникновению обратной тяги во время изменения погодных условий.

Конструкция и виды проходок

Конструкция узла прохода через кровлю является стандартной, в большинстве случаев она выполняется в таком виде. В подготовленное на кровле отверстие вставляется специальная труба, изготовленная из металла, имеющего толщину не меньше чем 1 мм. Она устанавливается либо непосредственно на крышу, либо на железобетонный стакан. При применении таких стаканов крепление осуществляется посредством забетонированных анкеров. На кровлях, каркас которых изготовлен из металлических конструкций, монтируются стандартные кровельные проходки, с применением стакана, изготовленного из металла.

В случае устройства проходки на железобетонном перекрытии, желательно применять плиты с уже готовыми проемами под нее, поэтому места расположения кровельных проходок необходимо определять еще на стадии проектирования объекта.

Форма узла прохода через кровлю зависит от нескольких факторов, на ее выбор оказывает влияние конструктивное решение кровли, типы применяющихся вентиляционных воздуховодов. Стандартные сечения проходок следующие:

Круглые
Квадратные
Овальные
Прямоугольные

Вентиляционные проходки для кровли подразделяются по способу управления воздушными потоками, обычно они выпускаются в следующих исполнениях:

Бесклапанная конструкция, не оказывает не какого влияние на количество пропускаемого воздуха, вентиляция всегда находится в рабочем режиме.
Механизм, управление которым осуществляется вручную. Содержит простейший клапан, с помощью которого можно регулировать количество пропускаемого воздуха, позволяет полностью отключать вентиляцию через данный канал.
Устройства, обеспечивающие возможность дистанционного управления клапаном. Широко применяется при монтаже сложных вентиляционных систем, управление которыми осуществляется при помощи автоматизированных систем.

Узел прохода для дымоходов

Основное отличие, которое имеет конструкция узла прохода через кровлю для дымохода, определяется правилами пожарной безопасности. Печные газы имеют достаточно высокую температуру, которая передается в процессе отвода дымоходной конструкции. В связи с этим, достаточно часто температура элементов дымохода достигает такого значения, при котором возможно возгорание кровли, особенно это касается крыш, имеющих деревянную несущую конструкцию. Для предотвращения возникновения аварийный ситуаций, проходной узел должен выполняться по следующим требованиям:

Между дымоходом и горючими элементами кровли необходим зазор, размеры которого регламентируются строительными правилами.
Дымоход в этом районе должен быть обработан материалами, понижающими пожарную опасность, в качестве такого можно применять асбест.
При пересечении кровельного пирога узел прохода через кровлю рекомендуется монтировать с применением металлического короба (оцинкованный металл), в котором все свободное до трубы пространство закладывается стекловатой, или другими однотипными негорючими материалами.

Проход для дымохода может устанавливаться как на скате кровли, так и на коньке, каждый из способов имеет свои плюсы и минусы.

Хотя современные виды проходов позволяют легко решить эту проблему. Для этого монтируется дополнительный элемент, который заводится под коньковую планку, это исключает возможность протечек.

Данные необходимые для выбора проходки

Проходка кровельная общего назначения выбирается исходя из следующих параметров кровли:

Угол наклона ската
Расстояние от места монтажа проходки до конька кровли
Величина кровельного перекрытия
Наличие чердачного помещения и его размеры
Материалы, которые применялись при устройстве крыши
Фактические размеры присоединяемых коммуникаций

В случае игнорирования одного из этих критериев возможно возникновение проблем, как на стадии монтажа, так и в процессе эксплуатации.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

проветривание подкровельного пространства;
сохранение надёжности и долговечности системы стропил;
обеспечение нормального движения воздуха для крыш сложной формы;
сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

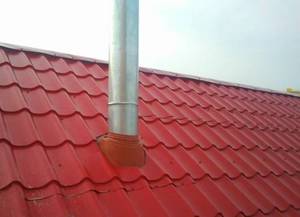

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
Дополнительный слой и патрубок фиксируют с помощью саморезов.
Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Особенности монтажа

Узлы прохода монтируются на специальные железобетонные стаканы с вмонтированными анкерами, которые проходят через крепежные отверстия в опорном фланце узла прохода и фиксируются гайками.

Под верхним фланцем устанавливается специальный хомут, к которому прикрепляются концы расчалок, дополнительно усиливающих устойчивость конструкции, препятствующих расшатыванию и появлению протечек. Железобетонный стакан служит для компенсации угла наклона кровли — его площадка под установку УП всегда горизонтальна.

Для утепления используется минеральная вата, поверх которой укладывается слой стекловаты. Особым пунктом становится гидроизоляция узла, исключающая проникновение влаги в утеплитель, попадание на электродвигатель и на металлические детали, поскольку они в значительной степени подвержены коррозии.

Использование узлов прохода вентиляции обусловлено эксплуатационными требованиями вентиляционной системы, а также необходимостью надежного герметичного прохода сквозь перекрытия или кровлю зданий. Разработка унифицированных узлов, готовых к использованию и имеющих стандартные размеры, позволяет решать проблему более качественно, быстро и надежно.

Выбор того или иного узла производится во время проектирования здания, первичный монтаж производится при постройке, но изменение условий вентиляции, перевод помещений на другой тип деятельности или оборудования могут потребовать замены узла прохода, что осуществляется достаточно просто.

В конструктивном отношении УП вполне надежное изделие, выход из строя которого может случиться лишь в исключительных ситуациях или при неправильной эксплуатации.

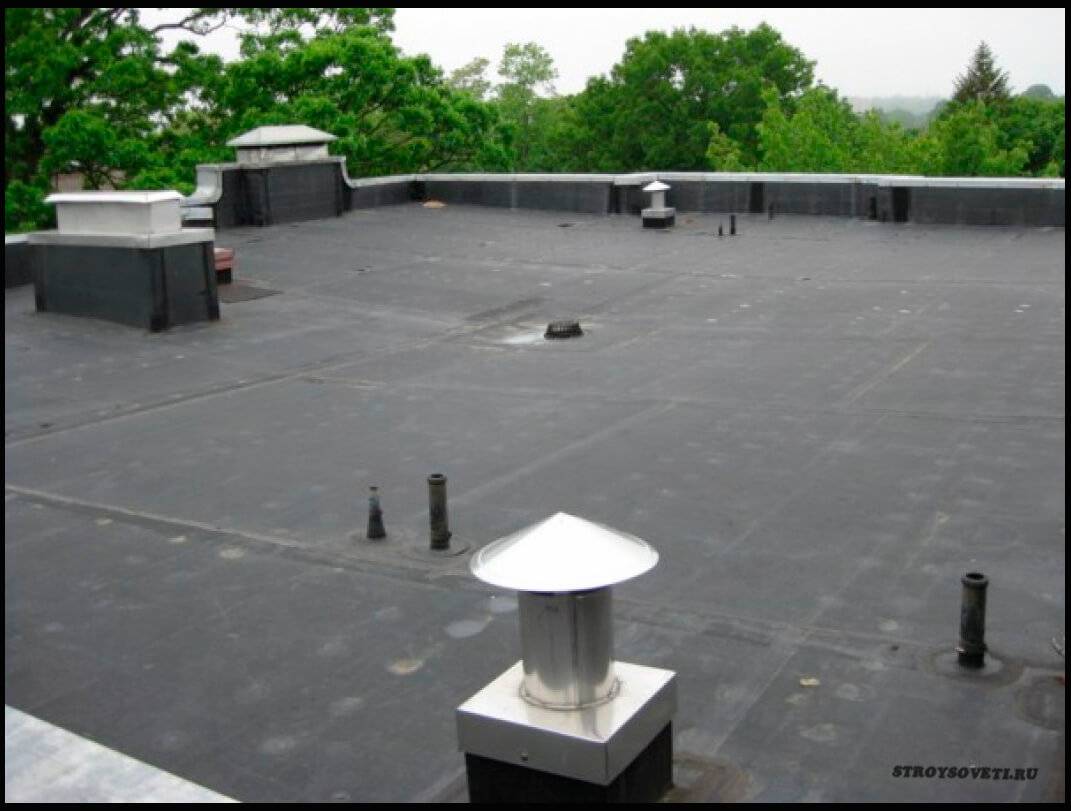

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.
