Основные характеристики колонок
А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.
Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.
Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.
Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.
На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны
Принцип работы устройства
В магазинах представлены проточные модели агрегатов для нагрева воды 2 разновидностей. Любая из них действует следующим образом:
- Вода поступает в нагревательную камеру.
- Датчик протока срабатывает и замыкает электрическую цепь, включая спирали.
- Мощные ТЭНы повышают температуру жидкости до установленных значений.
- Через кран, смеситель или излив кипяток поступает в точку разбора.
- При превышении установленных параметров автоматика отключает прибор.

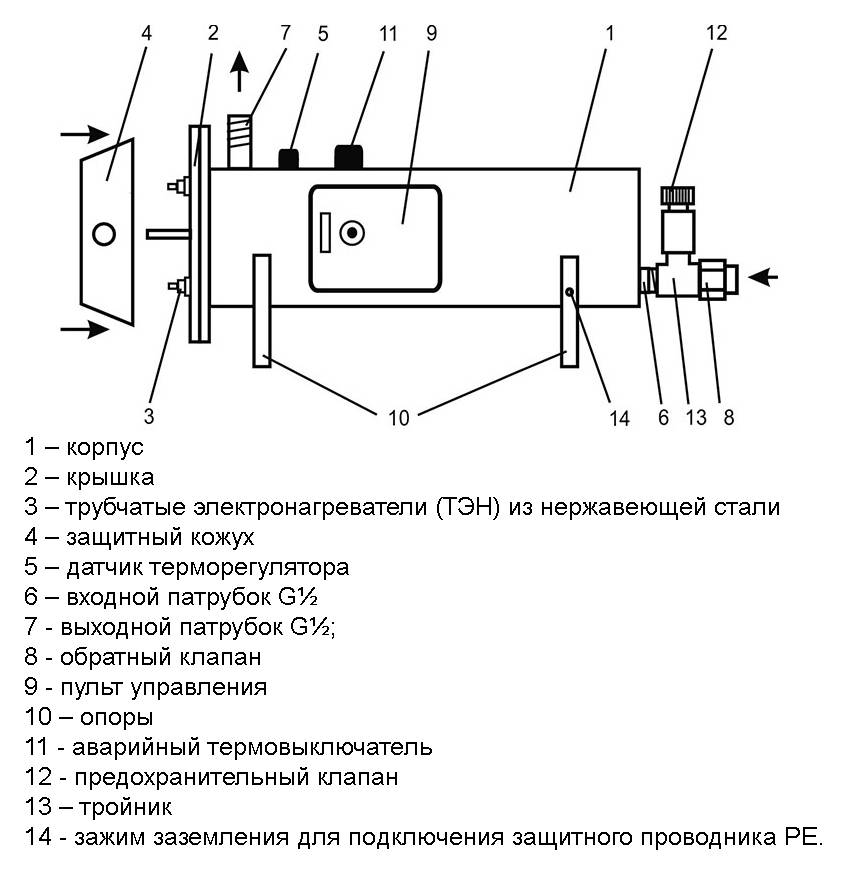

Схема работы электрического водонагревателя проточного типа.
Напорного типа
Устройства используют для организации нескольких точек водоразбора. Поэтому владельцы квартир врезают их в стояк, по которому течет холодная вода, а в загородных постройках — после монтажа насосной станции. К точкам потребления ведет разводка из труб, предназначенных для горячей воды.
Включается такой аппарат автоматически во время начала работы, по сигналу датчика. В течение 1-2 минут система выходит на заданный температурный уровень. Если проточный водонагреватель установлен в качестве резервного, в его схему включают сенсор, обеспечивающий переключение с одного вида водоснабжения на другой.
Напорные водонагреватели рассчитаны на обслуживание нескольких точек водозабора.
Безнапорного
Такие приспособления напрямую к комплексу водоснабжения не подключают. Они обслуживают только 1 точку разбора. В нагревательный модуль жидкость поступает из смесителя или крана, уже установленного владельцем.
Безнапорные нагреватели бывают таких типов:
- смонтированные в одном корпусе с подключением к крану раковины;
- в виде насадки к смесителю.
Безнапорный проточный водонагреватель, подключенный к крану раковины.
Требования к помещениям при установке
Подойдет любое помещение, подключенное к водопроводу или с расходным баком. Главное ограничение – электропроводка.
Данный тип нагревателей самый мощный среди подобных устройств, стандартно 3 – 12 кВт. Для комфортного обеспечения душа, потребностей в ванной комнате потребуется от 6 кВт, значение может достигать 30 кВт. В старых домах со слабой проводкой придется тянуть выделенную линию. Это же касается ситуации, когда нет заземления – потребуется трехжильная или четырехжильная (для моделей к трехфазной сети) проводка и/или автозащита.
Установка в туалете возможна, но не очень хорошая идея для устройств с механической регулировкой температуры нагрева – создаст дискомфорт при эксплуатации.
Основные типы электрических водонагревателей
По принципу работы приборы, использующие для нагрева воды электрический ток, можно поделить на две категории.
Проточные нагреватели воды
В подобных агрегатах повышение температуры воды производится путем ее прохождения через нагревательный элемент – ТЭН или спираль. Благодаря этому нагрев осуществляется практически сразу же после включения, а количество горячей жидкости ничем не лимитировано.
Основной недостаток подобных приборов – высокая норма единовременного потребления электроэнергии. Для обеспечения их работы часто требуется прокладка отдельного силового кабеля, сечение жил которого должно соответствовать нагрузке.
Минусом подобного электронагревателя воды можно считать также недостаточно высокий КПД.
Устройства проточного типа выглядят компактно и эстетично. На пластиковом или металлическом корпусе, который может иметь различный цвет и форму находятся клавиши, управляющие режимом работы
Накопительные агрегаты для подогрева воды
Устройства этого типа, называемые также бойлерами, представляют собой емкости для жидкости с установленным ТЭНом, благодаря которому происходит повышение температуры содержимого резервуара. Такие агрегаты имеют больший коэффициент полезного действия и требуют меньших энергозатрат.
К числу недостатков накопительных моделей относятся:
- лимитированное количество нагреваемой воды;
- относительно большое время, требуемое для того чтобы поднять температуру жидкости;
- громоздкость прибора.
Несмотря на перечисленные недостатки в настоящее время для бытовых целей значительно чаще используются бойлеры, нежели проточные агрегаты. В другой нашей статье мы привели критерии выбора электрического накопительного бойлера для нагрева воды.
Холодная вода входит в рабочий бак емкостного прибора через штуцер, а после нагрева поднимается к поверхности благодаря действию естественных конвективных потоков
Это интересно: Как выкопать колодец своими руками — разъясняем по порядку
Электронный вариант
Рассчитать параметры электроводонагревателя индукционного типа при намотке на трубу и сварочном инверторе можно приблизительно, это параметры, описанные выше, но более точные исчисления понадобятся для электросхем, когда учитывают емкость деталей.
Используется электронная схема с принципом последовательного резонанса, которая не требует настройки, начинает работать сразу после сборки. Выходная мощность со стандартными комплектующими средняя, но ее можно повысить, использовав емкие конденсаторы и сильные полевые ключи. Частоты больше 50 Гц создаются транзисторными (до 25 кГц), тиристорными (до 8 кГц) преобразователями.
Схема будет потреблять большой ток, используют блоки питания от 24 В до 60 В, минимум с 20 А. Лезвие ножа нагревается до красного за 10 сек.
Готовый прибор и его схемы:
Другие варианты:
Что потребуется (для нижеприведенной схемы):
- дроссели из компьютерного блока питания;
- оттуда же ферритовые (из порошкового железа) кольца с намотанной медной проволокой сечением 1,5 мм², достаточно от 10 до 30 витков;
- полевые транзисторы. Надо подобрать по максимальному сопротивлению открытого перехода. Подойдут из серии IRF740, IRFP250;
- диоды на обратное напряжение от 500 В при не меньше 3 – 4 А, подойдут UF4007, HER305;
- стабилитроны на 15 – 18 В до 2 – 3 Вт;
- резисторы на 0,5 Вт.
Детали собираются по схеме. Изготавливается и присоединяется индукционная катушка из 6 – 7 витков провода 1,5 мм². Конструкция способна нагреть до желтого цвета болты М6. Выделяемое тепло может повредить транзисторы, поэтому обязательные радиаторы, небольшой вентилятор (из того же компьютерного БП). Получается частота 30 кГц, чего более чем достаточно. Управление – через адаптер 12 В. Силовую часть можно напрямую подсоединить к 220 В через диодный мост. Остается смонтировать проточный бойлер на этой основе.
Варианты схем:
Схема и созданный по ней индукционный нагреватель:
Как выбрать проточный водонагреватель электрический в квартиру, на душ
От правильного выбора водогрейного прибора будет зависеть не только обеспечение горячей водой в необходимом объёме, но и продолжительность эксплуатации устройства. При выборе проточного прибора для установки в квартиру или в частный дом необходимо руководствоваться следующими принципами:
- Мощность устройства не должна превышать максимально разрешённое значение тока. Если будет установлен слишком мощный прибор, то при открытии крана горячего водоснабжения, возможно аварийное выключение электричества. Если необходимо обеспечить горячей водой большой дом, то в этом случае рекомендуется выбрать трёхфазное устройство. Прежде чем приобретать такой прибор следует также убедиться в том, что существует возможность подключения трёхфазной электрической сети.
- Тип управления прибором также имеет существенное влияние на принятие окончательного решения в пользу покупки определённой модели проточного водонагревателя. Электронный вариант регулирования температуры воды позволяет осуществлять более точную установку этого параметра, а также производить изменения нагрева с помощью дистанционного пульта управления.
- Внешний вид устройства, а также качество лакокрасочного покрытия имеет не самое последнее значение при выборе проточного водонагревателя. При равных технических показателях предпочтение следует отдать модели, которая идеально впишется в дизайн помещения.
Идеально впишется в любой интерьер
Если водонагреватель приобретается для установки только в ванной комнате или на кухне, то достаточно приобрести устройство мощностью около 5 кВт. Стоимость проточного устройства, в этом случае, составит всего около 2500 рублей.
Чтобы водогрейное оборудование прослужило много лет, без каких-либо отклонений в работе, рекомендуется приобретать устройства известных производителей.
Принцип работы проточного водонагревателя
Водонагреватель проточного типа состоит из колбы, в которой расположен электронагревательный элемент (ТЭН), и блока автоматики.
Включение прибора происходит автоматически при открытии водопроводного крана. Мощный ТЭН начинает нагрев протекающей через колбу воды, при этом температура нагрева зависит от силы напора.
Разнообразие моделей проточных водонагревателей позволяет владельцу квартиры подобрать подходящую модель по дизайну и техническим характеристикам
Если пользователю необходима очень горячая вода, то следует уменьшить напор вытекающей струи. При закрытии крана происходит автоматическое отключение электронагревательного элемента. Несмотря на малые размеры, оборудование обладает большой мощностью.
В противном случае, оно было бы не способно к подогреву быстро протекающей воды. Блок автоматики ограничивает температуру нагрева, защищая прибор от перегрева.
В качестве нагревательного элемента в проточных водонагревателях помимо ТЭНа может использоваться неизолированная спираль или газовая горелка.
Подбор температурного режима
Процесс нагрева регулируется электронным или механическим тумблером. Независимо от типа управления срок службы нагревателя продлевается, если правильно выставлен температурный режим. Так, например, для душа выставляется нагрев до 40 градусов; для мытья посуды на кухне – до 45 градусов.
Если правильно выбрана температура нагрева, то существенно уменьшается расход электроэнергии.
Проточный водонагреватель относится к мощным приборам. Но затраты на горячее водоснабжение снижаются за счет короткого времени нагрева жидкости (или короткого промежутка работы этого нагревателя).
Выбор оборудования по расходу воды
Расход горячей воды зависит от количества человек, проживающих в квартире. Чтобы потребность жильцов в горячей воде полностью удовлетворялась, необходимо подобрать прибор с достаточной производительностью.
Данная техническая характеристика измеряется литрами в минуту и обязательно указывается в паспорте изделия. Средняя производительность «проточников» (3-8 кВт) составляет 2-6 л/мин. Нагрев указанного объема воды производится за 10-20 секунд.
Габариты и материал изготовления корпуса
Проточные водонагреватели небольшой мощности размещаются около водоразборной точки, поэтому необходимо найти место для установки оборудования.
Подобрать модель соответствующих габаритных размеров не составляет большого труда, так как в линейке производителей представлены разнообразные приборы. Средние размеры корпуса «проточников»: 150х300 мм.
Стоит обратить внимание на корпус изделия, который может быть:
- металлическим;
- пластиковым;
- комбинированным.
«Проточники», выпускаемые в металлическом корпусе, менее подвержены механическим повреждениям, а потому служат, как правило, намного дольше своих пластиковых аналогов.
Подвод воды
После того, как решен вопрос с электрикой, настало время подвести холодную воду к устройству.
Водонагреватели снабжаются тремя штуцерами:
- Подсоединение холодной воды.
- Подача горячей воды.
- Сброс воды.
С первых двух снимаются защитные колпачки и удаляются резиновые заглушки. Резьба уплотняется льном и наносится смазка. Затем на штуцер холодной воды устанавливается предохранительный клапан, идущий в комплекте к аппарату. На нем, как правило, указано направление движения воды. Нарисованная стрелка должна быть обращена к корпусу. Если же маркировки нет, то устанавливаем клапан таким образом, чтобы его носик смотрел вниз.
Рано или поздно, может возникнуть ситуация, при которой придется отсечь контур водоснабжения от водогрея. Для этого желательно установить запорный кран. Резьба уплотняется фум-лентой или льном. Далее следует смазка. Осталось затянуть резьбу при помощи ключей.
Подключение к системе смесителя производится гибким шлангом, идущим в комплекте. Собираем тройники и краны, подсоединяем их к системе.
Далее производится подключение аппарата к подающей трубе и выполняется разводка горячей воды.
Теперь устройство готово к работе. Осталось лишь проверить герметичность стыков. Облегчает задачу обычная бумажная салфетка или туалетная бумага. Если на импровизированном «тестере» обнаружена влага, то соединение подтягивается и снова проверяется до тех пор, пока тест не покажет «сухо».
Когда водонагреватель устанавливается в ванной комнате, можно подключить душ непосредственно к аппарату. Для этого нужно использовать душевую насадку, которая идет в комплекте с устройством. Дело в том, что в ней отверстия меньшего диаметра, нежели в стандартной душевой головке. При установке обычного душа, вода через нагреватель будет проходить с большей скоростью и не сможет хорошо прогреться.
При использовании водонагревателя нужно помнить о том, что его нельзя использовать без воды. Это приведет к перегреву ТЭНов и выходе их со строя. Поэтому при отключении устройства, сначала отключается электричество, а потом подача воды. Если ТЭН будет постоянно омываться водой, то прослужит верой и правдой долгое время.
А если еще на входе будет стоять фильтр, предотвращающий осаждение жестких солей, то будет вообще хорошо. Нагревательные элементы не так быстро обрастут «шубой», мешающей правильной теплопередаче.
Электрические бойлеры
Это самый распространенный вид аппаратов для ГВС, чаще всего применяющийся в квартирах и небольших частных домах. Причина такой популярности — относительно невысокая стоимость и простота установки, для которой не требуется никаких разрешительных документов. Аппараты довольно надежны в эксплуатации и удовлетворяют большинству требований пользователей. Чтобы понимать принцип действия водонагревателя, рассмотрим его устройство, показанное на рисунке:
Агрегат представляет собой бак, обычно – круглой или овальной формы, заключенный в слой теплоизоляционного материала (как правило – пенополиуретан), прикрытого декоративным кожухом. Сама емкость может быть сделана из таких материалов:
- сталь с эмалированным покрытием;
- нержавеющая сталь;
- пластик.
Электрический ТЭН, размещенный в нижней части бака, нагревает воду до температуры, ограничиваемой термостатом. Ее максимальное значение, принятое во всех электрических бойлерах, равно 75 ºС. Пока нет водоразбора, устройство электрического бойлера предусматривает поддержание установленной температуры в режиме автоматического включения и выключения ТЭНа. Последний имеет дополнительную защиту от перегрева и в нештатной ситуации автоматически отключится при достижении температуры воды 85 ºС.
Водоразбор происходит через трубку, выведенную в верхнюю зону бака, где вода самая горячая. В то же время подпитка холодной водой предусмотрена в нижнюю часть бойлера, где установлен ТЭН. Для защиты стальных баков от электрохимической коррозии устройство водонагревателя включает в себя магниевый анод. С течением времени он разрушается, а потому требует замены приблизительно 1 раз в 2—3 года.
Основные неполадки и способы их исправить
Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.
Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.
Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.
На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами
Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.
Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.
Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.
Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.
Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.
Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной
Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.
Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.
Типы электрических водонагревателей
Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.
- Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.
- Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.
Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.
Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.
Устройство и принцип работы электрического бойлера
Электрические водонагреватели считаются самыми востребованными у жильцов квартир и частных домов. Популярность обусловлена простотой монтажа и эксплуатации. На схеме в разрезе показано устройство накопительного водонагревателя. Давайте рассмотрим, как выглядит электрический бойлер изнутри:
- Рассматривать устройство накопительного электрического водонагревателя начнем с бака. Он бывает круглой или овальной формы. Заключен бак в декоративный кожух. Внутреннее пространство между двумя емкостями заполнено пенополиуретаном.
- Особенностью устройства электрического водонагревателя является наличие ТЭНа. Элемент установлен снизу бака бойлера на фланцевом соединении.
- Включением и выключением ТЭНа управляет термостат. Любой водонагреватель накопительный работает без превышения максимально допустимой температуры. У электрических бойлеров этот показатель равен 75оС.
- Водонагреватель имеет защиту. В случае выхода из строя термостата ТЭН будет обесточен при достижении критической температуры воды 85оС.
- Забор горячей воды осуществляется через трубку, конец которой выведен к верхней части бака бойлера. Для подпитки холодной воды снизу бака вмонтирован патрубок.
- Магниевый анод защищает корпус бака от коррозии. По истечении 2–3 лет элемент разрушается и его нужно менять.
- О работе водонагревателя сигнализирует индикаторная лампочка.
Зная, как устроен бойлер, можно разобраться с его работой. Холодная вода поступает внутрь бака бойлера через патрубок. Датчик посылает сигнал блоку управления, который с помощью термостата подает напряжение на ТЭН. Вода нагревается до заданной температуры. Датчик подает новый сигнал, и термостат прерывает подачу напряжения. После забора горячей воды цикл повторяется.
Разновидности ТЭНов
По принципу действия ТЭНы одинаковы. Нагревательным элементом выступает спираль. А вот по исполнению ТЭНы отличаются и делятся на два вида:
Мокрый ТЭН состоит из спирали, герметично запаянной внутри медной трубки. В качестве наполнителя используют кварцевый песок. Он играет роль изолятора и предотвращает прикасание спирали к внутренним стенкам медной трубки. Достоинство мокрого ТЭНа в низкой стоимости. Недостаток – большой размер и низкий показатель электробезопасности. При повреждении медной трубки или прикосновения к ней спирали возникает пробой. В результате человек, пользующийся горячей водой, получает удар током.
Cухой ТЭН по принципу работы аналогичен, но он не контактирует с водой. Спираль заключена внутрь диэлектрической колбы, имеющей оболочку. Последняя и соприкасается с водой. Диэлектрическая колба предотвращает контакт спирали с наружной оболочкой. Сухой ТЭН считается полностью безопасным в плане поражения человека электрическим током. Пробой невозможен. При выходе из строя ТЭНа просто сгорает спираль.
Накопительный водонагреватель с сухим ТЭНом стоит дороже, но он безопаснее и отличается длительным сроком эксплуатации. Компактные размеры позволяют вмонтировать в бойлер два нагревателя. Самым надежным считается сухой ТЭН, наборной корпус которого сделан из стеатита.
Как выбрать бойлер косвенного нагрева
Сделать правильный выбор подходящей модели бойлера косвенного нагрева – дело сложное для новичка. Однако непосильного здесь ничего нет, надо лишь учесть несколько важных нюансов:
Выбирая для квартиры или частного дома водонагреватель с косвенным нагревом, первым делом необходимо определить оптимальный объем накопительного бака. Чтобы горячей воды хватило всем членам семьи, рассчитывают с учетом примерного расхода 100 л за сутки одним человеком.
Экономически выгоден косвенный бойлер нагрева воды для семьи из четырех и более человек
При таком количестве людей примерный расход ГВС составляет 1,5 л/мин.
Обращая внимание на объем бака, учитывают время нагрева. Большая емкость дольше будет нагреваться
Возможно, стоит отдать предпочтение модели с двумя теплообменниками или с системой «бак в баке».
От состава теплоизоляции зависит, как долго вода останется горячей после выключения котла. Дешевые водонагреватели идут с поролоном. Пористый материал слабо удерживает тепло и быстро разлагается. Оптимальной теплоизоляцией служит минвата или вспененный полиэтилен.
Чтобы сделать правильный выбор, надо сопоставить мощность косвенного водонагревателя и отопительного котла. Если последний характеризуется слабыми параметрами, бойлер станет непосильной нагрузкой.
Покупая любую модель, обязательно обращают внимание на наличие термостата, клапана и других элементов защиты.
Когда со всеми важными нюансами вопрос решен, можно уделить внимание форме, дизайну, производителю и прочим мелочам
Расчет объема накопительного бака
Чтобы сделать примерный расчет объема накопительного бака, можно воспользоваться простым снятием показаний водяного счетчика. Когда в доме постоянно прибывает одинаковое количество людей, суточный расход будет иметь одни и те же данные.
Более точный расчет объема основан на подсчитывании водоразборных точек с учетом их предназначения и количества проживающих членов семьи. Чтобы не вдаваться в сложные формулы, расход горячей воды берут из таблицы.
Схемы подключения к отопительной системе
При выборе схемы подключения косвенного бойлера для нагрева воды учитывают месторасположение прибора в доме, а также особенности разводки системы отопления.
Простая и часто используемая схема основана на подсоединении косвенного прибора через трехходовой клапан. В итоге образуется два контура нагрева: отопительный и водогрейный. После котла перед клапаном врезается циркуляционный насос.
Если потребность в горячей воде небольшая, подходит схема системы с двумя насосами. Косвенный водогрейный прибор и отопительный котел образуют два параллельных контура нагрева. На каждой линии установлен свой насос. Схема подходит для загородных домов, где горячей водой редко пользуются.
Сложнее получается схема подключения, если в доме вместе с радиаторами установлена система «теплый пол». Для распределения давления по всем линиям, а вместе с косвенным бойлером их получатся три, устанавливают гидравлический распределитель. Узел нормализует циркуляцию воды через «теплый пол», водонагреватель и радиаторы. Без распределителя насосное оборудование выйдет из строя.
У косвенных водогрейных приборов с рециркуляцией из корпуса выходит три патрубка. Традиционно два выхода служат для подключения к системе отопления. От третьего патрубка ведут закольцованный контур.
Если косвенный прибор нагрева воды не имеет третьего патрубка, а рециркуляцию надо сделать, то контур возвратной линии подсоединяют к трубе ХВС и дополнительно врезают рециркуляционный насос.
Рециркуляция позволяет получить на выходе из крана горячую воду еще до полного нагрева жидкости в накопительном баке бойлера.
