Принцип работы дифференциального автоматического выключателя — разбираем детально

Основные параметры

Любой дифференциальный автомат располагает 8-ю клеммами для трёхфазной сети и 4-мя для однофазной. Само устройство является модульным и состоит из:

• Корпуса, изготовленного из негорючего тугоплавкого материала;
• Клемм с маркировкой, предназначенных для подключения проводников;
• Рычага включения-выключения. Количество зависит от модели конкретного устройства;
• Кнопки тестирования, позволяющей вручную проверить работоспособность дифференциального автомата;
• Сигнального огонька, информирующего о выбранном типе срабатывания (утечка или перегрузка).

При выборе дифференциального автомата со всей интересующей информацией можно ознакомиться непосредственно на самом корпусе устройства.

Выбор дифавтомата нужно производить исходя из множества параметров:

1. Номинальный ток – показывает, на какую нагрузку рассчитан дифавтомат. Эти значения стандартизированы и могут принимать следующие значения: 6, 10, 16, 20, 25, 32, 40, 50, 63А.
2. Время-токовая характеристика – значения могут быть равны B, C и D. Для простой сети с маломощным оборудованием (используется редко) подойдёт тип В, в городской квартире – С, на мощных производственных предприятиях – D. Например, при запуске двигателя ток резко возрастает на доли секунд, ведь необходимы определённые усилия для его раскрутки. Данный пусковой ток может в несколько раз превышать номинальный ток. После запуска потребляемый ток становится в несколько раз меньше. Для этого и нужен этот параметр. Характеристика B означает кратковременное превышение такого пускового тока в 3-5 раз, C – 5-10 раз, D – 10-20 раз.
3. Дифференциальный ток утечки – 10 или 30 мА. Первый тип подойдёт для линии с 1-2 потребителями, второй – с несколькими.
4. Класс дифференциальной защиты – определяет, на какие утечки будет реагировать дифавтомат. При выборе устройства для квартиры подойдут классы АС или А.
5. Отключающая способность – значение зависит от номинала автомата и должно быть выше 3 кА для автоматов до 25 А, 6 кА для автоматических выключателей на ток до 63 А и 10 кА для автоматических выключателей на ток до 125 А.
6. Класс токоограничения – показывает, как быстро будет отключена линия при возникновении критических токов. Существует 3 класса дифавтоматов с самого «медленного» — 1 к самому «быстрому» — 3 по срабатыванию соответственно. Чем выше класс, тем выше цена.
7. Условия использования – определяются исходя из потребностей.

Токовые расцепители

В дифференциальном автомате имеется три токовых расцепителя, действующих от превышения каких-либо значений тока, и механический, который осуществляет включение/отключение автомата за счет давления на внешний рычаг. Действие дифавтомата как раз и основывается на работе этих расцепителей.

Электромагнитный

Электромагнитный расцепитель по сути является соленоидом. Принцип действия заключается в следующем. Когда проходящий через катушку ток превышает определенное пороговое значение, магнитный сердечник втягивается, давит на рычаг, тот освобождает пружину, которая мгновенно разъединяет контакты.

Это пороговое значение называется током отсечки. Такой тип защиты мгновенного действия используется для предохранения от короткого замыкания.

По превышению отсечки в сравнении с номинальным током, дифференциальные автоматы делятся на несколько классов. Наиболее распространенные: В (3-5 кратное превышение от номинала), С (в 5-10 раз), D (в 10-20 раз больше номинала).

Тепловой

Тепловой расцепитель представляет собой биметаллическую пластину, обвитую изолированным проводом. При длительном превышении номинального тока провода греются, нагревают пластину.

При достижении определенной температуры пластина изгибается и давит на рычаг, который освобождает предохранительную планку. Та в свою очередь позволяет пружине разомкнуть контакты. Здесь проявляется тепловое действие тока.

Расцепитель настроен таким образом, что начинает срабатывать при превышении номинала в 1,2 раза. При таком превышении он может сработать, примерно, через час.

Если превышение больше, то срабатывание происходит значительно быстрее. Такая защита не позволяет отключаться автомату при запуске электродвигателя, когда кратковременные пусковые токи в несколько раз превышают номинальный. Ее еще называют защитой от перегрузок.

Дифференциальный

Расцепитель дифференциального типа срабатывает при различии тока, проходящего через нулевой и фазовый проводники свыше определенного значения, называемого током уставки или отключения.

Он состоит из измерительной части (трансформатора тока) и исполнительной (поляризационного реле).

Выводы вторичной обмотки подсоединяются к управляющим контактам поляризованного реле. При наведении в ней электродвижущей силы, реле размыкает контакты дифференциального автомата.

При отсутствии токов утечки суммарное поле будет равно нулю, и во вторичной обмотке ток не наведется. Если нарушается изоляция проводников или человек случайно касается оголенного провода находящегося под напряжением, возникает разность токов в фазном и нулевом проводниках.

Это приводит к наведению ЭДС во вторичной обмотке, которая посредством поляризованного реле размыкает контакты дифференциального автомата.

Для защиты человека от электротока применяется уставка 10 мА или 30 мА. Для предотвращения пожара от повреждения изоляции уставка обычно составляет 100 мА или 300 мА.

В дифавтомате все расцепители действуют на один и тот же рычаг сложной формы, только точки приложения разные. Рычаг освобождает планку, удерживающую размыкающую пружину.

Параметры

При установке дифавтомата следует учитывать три основных параметра:

• Напряжение питающей сети и количество фаз – 220В или 380В, 1 фаза или 3.
• Ток срабатывания. Данный параметр аналогичен таковому у автомата защиты.
• Ток утечки. Здесь все аналогично УЗО.

Есть еще несколько параметров, с которым знакомы не все:

• Номинальная отключающая способность. Ток короткого замыкания, который способно выдержать устройство без нарушения работоспособности.
• Время срабатывания дифференциальной защиты.
• Класс токоограничения. Показывает время гашения электрической дуги при коротком замыкании.
• Тип электромагнитного расцепителя, от которого зависит превышение тока срабатывания по сравнению с номинальным.

Тип электромагнитного расцепителя

Электромагнитный расцепитель в дифавтомате предназначен для мгновенного размыкания цепи при превышении номинального тока в указанное количество раз. Распространены следующие типы:

• В – ток срабатывания превышает номинальный в 3-5 раз.
• С – ток срабатывания превышает номинальный в 5-10 раз.
• D – ток срабатывания превышает номинальный в 10-20 раз.

Ток утечки (отключающий дифференциальный ток) и его класс

Порог чувствительности дифференциального трансформатора определяет ток утечки, который вызывает срабатывание защиты. Наибольшее распространение получили дифференциальные трансформаторы с чувствительностью 10 и 30 мА.

Кроме числового значения тока утечки, важное значение имеет форма. В соответствии с этим различают такие классы устройств защиты:

АС – контролируется синусоидальный ток утечки.
А – кроме синусоидального, учитывается пульсирующий постоянный, что важно при защите цифрового электронного оборудования.
В – к перечисленным токам добавляется сглаженный постоянный.
S – выдержка времени на отключение – 200-300 мс.
G – выдержка времени – 60-80 мс.

Номинальная отключающая способность и класс токоограничения

Данный параметр характеризует ток короткого замыкания, который в состоянии выдержать контактная группа автомата защиты без повреждения в течении времени отключения. Чем выше значение параметра, тем больше вероятность того, что после устранения повреждения в сети дифавтомат останется работоспособным. Типовой ряд значений таков:

• 3000 А;
• 4500 А – вместе с первым значением сегодня практически не используется;
• 6000 А – часто используемое значение;
• 10000 А – подходит к местам с близким расположением к питающей подстанции, но имеет высокую стоимость.

Класс токоограничения характеризует скорость отключения при протекании критического тока. Время выключения (скорость) включает время гашения дуги между размыкающими контактами. Меньшее время, то есть более высокая скорость выключения, гарантирует большую безопасность. Существует три класса: с первого по третий.

Электронный или электромеханический

По внутреннему оснащению различают электромеханические и электронные устройства. Электромеханические дифавтоматы считаются более надежными и не требуют для работы внешнего питания.

Электронные устройства имеют более стабильные параметры, но для нормальной работы требуется наличие стабильного питания на входе.

Принцип работы селективного типа

В разветвленных электрических сетях применяется двухуровневая система защиты. На первом уровне устанавливается дифференциальный автомат, который контролирует линию нагрузки полностью. На втором – дифавтоматы контролируют каждую выделенную цепь по отдельности.

Чтобы предотвратить одновременное срабатывание устройств защиты обоих уровней, первый дифавтомат должен обладать селективностью, которая определяется временем задержки на отключение. Для этих целей используют автоматы классов S или G.

Моменты, которые следует учитывать при выборе

Перед тем, как идти в магазин за покупкой дифференциального автомата, нужно уточнить тип сети и теххарактеристики защитных устройств. С учётом типа электросети можно подобрать одно- или трёхфазный дифавтомат.

Помимо этого, выбирая устройство, необходимо обратить внимание на:

• Расчётную величину силы тока, которую может выдержать данный элемент проводки.
• Номинал автомата по виду тока утечки.
• Параметры расцепителя.
• Вариант встроенного в устройство УЗО.
• Наличие/отсутствие механизма защиты.
• Марку производителя.

В заключение отметим, что дифавтоматы стоят того, чтобы их приобрести. Их применение предотвращает возгорание электропроводки.

Схемы подключения дифавтоматов

Схема подключения дифференциального автомата зависит от многих условий: количества фаз в сети, наличия заземления или его отсутствия, места монтажа дифавтомата и особенностей помещения, для защиты которого он предназначено. Все эти факторы влияют на выбор схемы подключения устройства, да и к тому же оно само может иметь разную конструкцию — двухполюсную или четырехполюсную, а также различные технические характеристики. Ниже мы рассмотрим наиболее распространенные схемы подключения дифавтомата к электрическим сетям.

1. Простая схема подключения к однофазной линии с заземлением. Этот вариант предусматривает защиту всей внутренней электропроводки помещения одним вводным дифавтоматом, установленном в распределительном щите после счетчика электроэнергии. Такая схема проста в реализации, но имеет довольно серьезный недостаток. При возникновении аварийной ситуации дифференциальный автомат обесточивает всю проводку полностью. В этом случае найти причину срабатывания защиты значительно труднее, чем при других схемах подключения дифавтоматов.
2. Надежная схема подключения к однофазной линии с заземлением. Эта схема подключения дифавтомата является усовершенствованным вариантом. В ней реализуется принцип разделения потребителей электроэнергии на группы, где для каждой из них устанавливается отдельный дифференциальный выключатель. Надежность такого подключения безусловно выше, да и определить где возникла утечка тока или перегрузка в сети намного проще, чем при первом варианте. Недостатком такого подключения дифавтомата является повышение материальных затрат на приобретения дополнительных устройств.
3. Схема подключения дифференциального автомата без заземления. Данная схема подключения дифавтомата используется в старых многоэтажных домах, частных домовладениях и на дачах, где используется двухпроводная сеть без заземляющего проводника. Такое подключение способно защитить электроприборы от перегрузок и КЗ. Отсутствие заземления повышает риск поражения людей электротоком, но дифференциальный автоматический выключатель и в этом случае способен обеспечить безопасность человеку, мгновенно обесточив сеть при возникновении тока утечки через его тело. И все-таки, следует заменить электрическую проводку на новую, с полноценным заземляющим контактом.
4. Селективная схема подключения дифавтомата для однофазной сети. Надежную защиту бытовой техники и человека в однофазной сети можно обеспечить используя селективный дифавтомат (имеет маркировку S) в комплексе с обычными устройствами. Селективная схема предназначена для подключения нескольких потребителей. В случае аварийной ситуации связка дифавтоматов отключит от сети только то помещение, где произошла перегрузка или утечка тока. Для других потребителей электроэнергии отключения от сети не произойдет.
5. Схема подключения для трехфазной сети с нейтральным проводником. Для реализации этой схемы следует использовать трехфазный дифференциальный автоматический выключатель. Сама схема подключения мало чем отличается от предыдущих если не учитывать то, что на входе и выходе из устройства будут применены по четыре токоведущих жилы. Такой вариант подключения дифавтомата чаще всего используется в коттеджах, гаражах и мастерских, где используется мощная техника и оборудование.

Любая схема с дифференциальным автоматическим выключателем — это отличная защита от КЗ и перегрузок для бытовых электроприборов и самой линии подачи электроэнергии, а также человека от поражения электротоком. Оптимально подобранная схема подключения способна выполнить все свои функции, конечно, если правильно выполнить монтаж дифавтомата.

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить

Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

• Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
• Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме – пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

{SOURCE}

Типичные ошибки при подключении дифференциальных автоматов

Имеет смысл обратить внимание читателей на те ошибки при установке дифавтоматов, которые допускаются довольно часто и приводят или к неработоспособности схемы, или даже к выходу прибора защиты из строя

Описание ошибки
Иллюстрация
Характерные симптомы
При подключении дифавтомата нарушено указанное расположение проводов ввода и выхода на нагрузку (если модель не отличается универсальностью в этом вопросе)

Оценка дифференциального тока проводится некорректно.
Бессистемное срабатывание, некорректная работа, отказ включаться.
Перепутано направление подключения проводов – фаза в одну сторону, ноль – в другую.

Вместо взаимной компенсации, магнитные потоки на сердечнике дифференциального трансформатора накладываются, и контрольная обмотка определяет дифференциальный ток даже тогда, когда его нет

Кнопка «тест» может работать нормально, но при включении нагрузки происходит мгновенное выключение АВДТ.
На каком-то участке схемы (неважно, каком) допущено объединение рабочего нуля с контуром заземления

Утечка тока заложена «по умолчанию». АДВТ вообще невозможно включить – сразу срабатывает защита.
Ноль на нагрузку пущен не из АВДТ, а с общей шины, расположенной по схеме выше дифавтомата

Оценка дифференциального тока некорректная

АДВТ включается, тест проходит нормально, но при включении нагрузки происходит моментальное срабатывание защиты.
После дифавтомата нулевой провод не идет непосредственно на нагрузку, а возвращается на общую нулевую шину. И только потом идет на линию нагрузки

Оценка дифференциального тока некорректная — по нулевому проводнику АВДТ ток практически не проходит.
Прибор включается, но тест не работает, а при попытке включить нагрузку мгновенно срабатывает защита
При использовании двух дифференциальных автоматов допущена ошибка – перепутаны нулевые провода разных линий

Оценка дифференциального тока на обеих линиях становится некорректной.
Дифавтоматы включаются, на прохождение теста реагируют нормально. Но любое подключение нагрузки хотя бы на одной линии приводит к срабатыванию защиты на обоих АВДТ.
Опять же при использовании двух (или более) дифференциальных автоматов – ниже по схеме допущено, ошибочно или намеренно, объединение нулей отдельных линий

Оценка дифференциального тока в обеих линиях выполняется некорректно.
АВДТ включаются, но при нажатии кнопки «тест» на любом из них – выключаются сразу оба. И при подключении нагрузки к любой линии сразу происходит срабатывание дифференциальной защиты на обоих приборах.

*  *  *  *  *  *  *

Итак, были рассмотрены устройство и классификация автоматических выключателей дифференциального тока, основные схемы их включения домашней или квартирной электросети, часто допускаемые ошибки при их коммутации.

Напоследок можно добавить, что дифавтоматы все же не пользуются особой любовью электриков. Многие мастера предпочитают обходиться установкой защиты, собираемой из УЗО и автоматических выключателей. Схема получается более гибкой и ремонтопригодной, а учитывая высокую стоимость АВДТ – еще и более рентабельной.

Подробнее об этом можно почитать в специальной статье нашего портала, которая так и называется – «Что лучше, УЗО или дифавтомат?»

3 главных принципа работы.

Прибор устанавливается в разрыв проводов (фазного и нулевого), для этого служат клеммы 1, а выходными или нагрузочными являются клеммы 2. При нажатии на кнопку 3 происходит замыкание контактов 4 и через прибор начинает протекать электрический ток. Чтобы поддерживать контакты замкнутыми после отпускания кнопки служит электромагнитная катушка 5.

Расцепитель прибора подключен к вторичной обмотке дифференциального трансформатора 6. В рабочем состоянии через фазный и нулевой проводники протекает одинаковый ток, который численно равен, но отличается по направлению магнитного потока. Эти 2 потока компенсируют друг друга, и в обмотке отсутствует ЭДС – прибор работает в штатном режиме.

Ток замыкания (ток на землю) приводит к смещению баланса токов, а соответственно и магнитных потоков и выводит систему из равновесия. Объяснить это можно так: через линейный провод протекает общий ток, а через нулевой провод общий ток за вычетом той части, которая уходит через человеческое тело в землю. То есть, ток линейного проводника будет всегда больше тока нулевого проводника, и система всегда будет выходить из равновесия.

При возникновении ЭДС во вторичной обмотке она тут же регистрируется следящим устройством 7 и отключает питание соленоида 5, что приводит к размыканию силовых контактов прибора 4.

Кнопка 8 «ТЕСТ» служит для проверки прибора и пропускает, при нажатии, небольшой ток через проверочный проводник 9, который проходит через сердечник трансформатора и приводит к разбалансировке прибора, а значит и его отключению.

Рис. 2. Устройство дифференциального автомата

Что дешевле: дифавтомат или УЗО с автоматическим выключателем – личное мнение

Этот вопрос интересует любого человека, ведь выкладывать лишние деньги никто не хочет. Я уже постарался показать, что по рабочим характеристикам защит при грамотном выборе разницы практически нет. Безопасность монтажа равнозначна.

По деньгам же за один дифавтомат придется выложить большую сумму, чем за два модуля: автомат + УЗО. Вроде как получается сэкономить, особенно если предстоит покупка десятка таких защит.

Однако я рекомендую обратить внимание на то, что автомат должен четко подбираться под условия эксплуатации и характеристики УЗО. Если это сделать не умело, то ждите фатальных последствий

Поэтому продумайте свои траты заранее:

• у дифавтомата совместимость обоих защит сбалансирована в заводских условиях. Поэтому он стоит дороже;
• подбор автоматического выключателя под УЗО вы осуществляете на свой страх и риск. Достаточно квалификации и ответственности – пользуйтесь. Не уверены в собственных силах – приобретайте дифавтомат.

За вас никто не станет решать этот вопрос, а советы от случайного дяди Васи электрика не дают вам никакой гарантии: сэкономив небольшую сумму при покупке, есть шанс лишиться всего имущества при аварийной ситуации. Выбор за вами.

Заканчиваю статью и рекомендую посмотреть видео владельца elektrik-sam “УЗО или дифавтомат? Что лучше для подключения?” Он понятно излагает свою точку зрения.

Я же расписал свою. Допускаю, что у вас может сформироваться несколько иное мнение или что-то осталось не понятным, требует разъяснения, заметили недостатки. В этом случае воспользуйтесь разделом комментариев сайта. Будем обсуждать вопрос и приходить к общему решению.

Напоследок предлагаю пройти один из опросов про дифференциальный выключатель и высказать личное мнение. Оно будет суммироваться с ответами других читателей и поможет объективнее оценить отношение людей к этому вопросу.

Какую защиту вы предпочитаете использовать?
УЗО + автоматический выключатель 39.58%

Дифференциальный выключатель 45.83%

Считаю, что это пустая трата денег 2.08%

Ничего не использовал, но теперь задумаюсь 12.5%
Проголосовало: 48

Если вы работаете по договору, то какую защиту рекомендуете устанавливать своим заказчикам?

УЗО + автоматический выключатель 35.29%

Дифференциальный выключатель 58.82%

Ничего не предлагаю 5.88%

Проголосовало: 34

( 21 оценка, среднее 4.95 из 5 )

Что выбрать?

Специалисты знают про принцип работы дифавтоматов и УЗО. Тут нельзя просто сравнивать, говоря о каком-то приборе в категориях больше, лучше и сильнее.

У них практически одинаковые характеристики, если у последнего еще предустановлен автомат. Это похоже на сравнение у автомобиля комплектов резины на зиму и лето, выбирая из них один единственный правильный вариант. Они нужны для одной цели, но условия использования заметно отличаются.

Сначала посмотрите за тем место, куда будет установлено оборудование. Там могут быть свои мелкие особенности. Например, щиток небольшого размера, недостатки при подключении, да и финансовый аспект никто не отменяет

Некоторыми критериями можно пренебрегать, а на каких-то заострить свое внимание

Читайте здесь! Моментный двигатель: принцип работы, основные характеристики и преимущества

Если необходима элементарная защита одного конечного покупателя или простой линии, то дифавтомат подойдет лучше всех.

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

1. значения номинальных токов;
2. принципиальная внутренняя электрическая схема;
3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

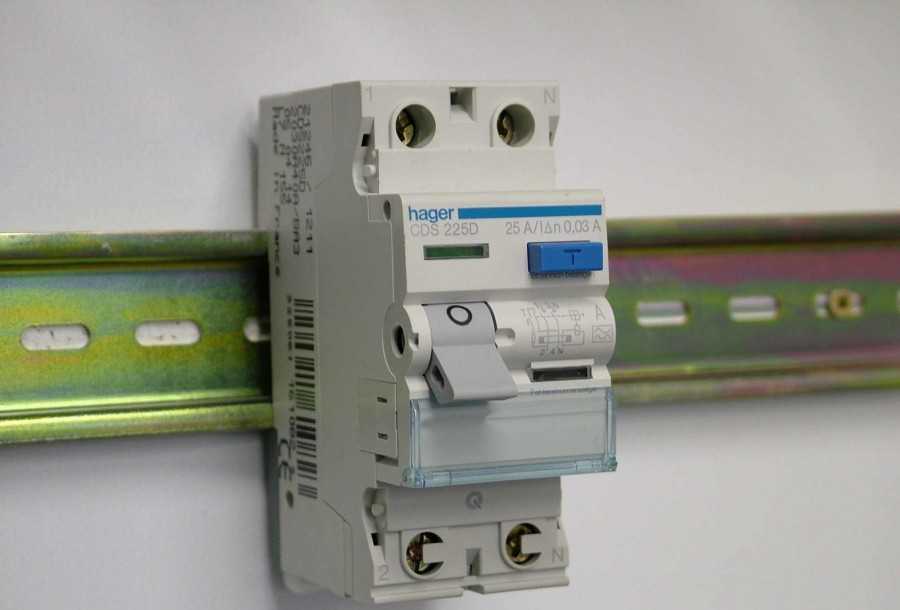

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А. Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Токи утечек обозначаются в миллиамперах.

Это позволяет оптимально использовать защиту с разным типом оборудования. Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период. Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16. Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

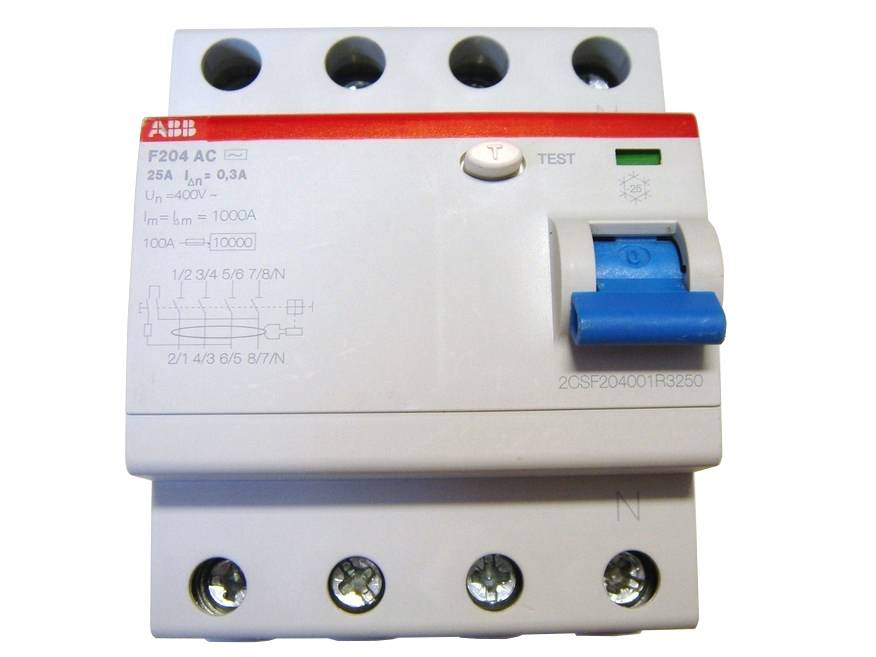

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами. Он подразумевает срабатывание модуля при возникновении утечек.

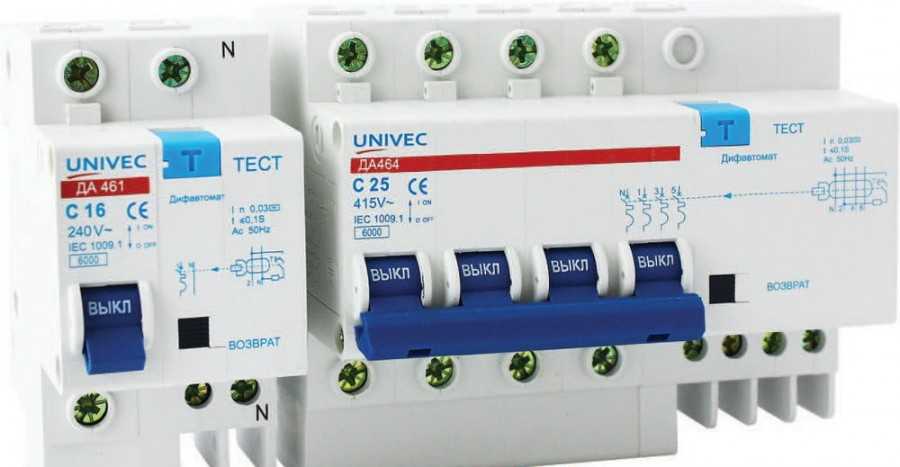

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

• t° (превышение температуры и перегрузка);
• I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения. Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Основные обозначения

Более подробно порядок маркировки дифавтомата (расположение его характеристик) рассмотрим на примере отечественного изделия марки «АВДТ32», используемого в цепях защиты промышленных и бытовых электросетей.

Для удобства систематизации излагаемой информации под графическим обозначением будет пониматься определённая маркировочная позиция.

На первой позиции указывается наименование и серия дифавтомата. Из этого обозначения следует, что он является АВ дифференциального типа со встроенной защитой от опасных токов утечки. Дифавтомат предназначен к использованию в электросетях однофазного переменного тока с номинальным напряжением 230 Вольт (50 Герц).

На месте, соответствующем позиции №3 (вверху), указывается такая характеристика, как значение номинального дифференциального тока короткого замыкания.

На той же позиции, но внизу приводится графическое обозначение типа встроенного автомата (в данном случае это тип «А», рассчитанный на работу с утечками пульсирующего постоянного и синусоидального переменного токов).

На месте 4-ой позиции можно увидеть модульную схему дифавтомата, на которой указываются входящие в его состав элементы, участвующие в реализации защитных функций. Для АВДТ32 на этой схеме условными знаками обозначаются следующие модули и узлы:

• электромагнитные и тепловые расцепители, обеспечивающие защиту линий от токов КЗ и перегрузки соответственно;
• специальная кнопка «Тест», необходимая для ручной проверки исправности автомата;
• усилительный электронный модуль;
• исполнительный узел (коммутирующее линию реле).

На позиции под номером семь на первом месте указывается связанная с быстродействием характеристика аварийного срабатывания электромагнитного расцепителя (для нашего примера – это «С»).

Сразу за ним следует показатель номинального тока, означающего величину этого параметра в рабочем режиме (в течение длительного времени).

Минимальный ток отключения (срабатывания) расцепителя электромагнитного типа для дифавтомата с характеристикой «С» обычно берётся равным примерно пяти номинальным токам. При данной величине токовой характеристики тепловой расцепитель срабатывает примерно через 1,5 секунды.

На восьмой позиции обычно стоит значок «дельта» с показателем номинального тока утечки, который отключает дифференциальное устройство в случае опасности. Это все основные электрические характеристики.

Выводы

Фото дифавтоматов всегда выглядят более респектабельнее. Все варианты имеют право на существование.  Но сейчас принято везде вводить экономию, поэтому и выбирают комбинированные электроприборы, где включено сразу же несколько функций.

Подороже обойдется УЗО для группы лиц, у которых есть розетки на кухне, ванные просторные, «стиралки», бойлеры, осветительные приборы. Все это требует отдельных выключателей. В итоге, проект обойдется со всеми вытекающими в размере 6-7 тысяч рублей.

Групповое потребление всегда ведет к дополнительным расходам. Сумма может доходить до 10 тысяч рублей. Разобравшись с электрооборудованием, можно смело уже заниматься другими вещами. Проводку можно не менять ближайшие 10-15 лет.
