Сэндвич дымоход своими руками — руководство по монтажу

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Понятие

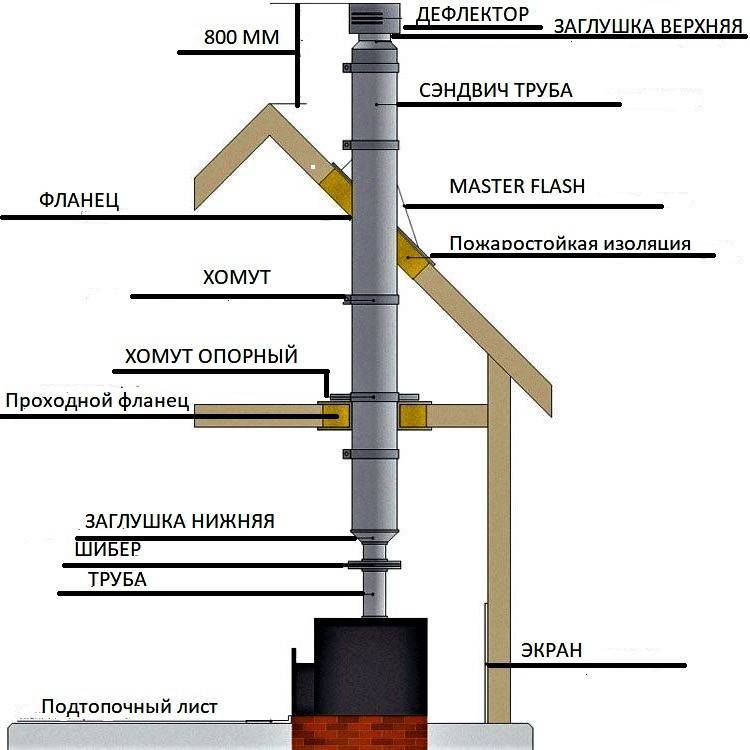

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ. С целью упрощения монтажа применяются различные вспомогательные детали:

• хомуты,
• отводы,
• прямые элементы,
• тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер. Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр. Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом. С целью прочного соединения деталей дымохода применяют хомуты.

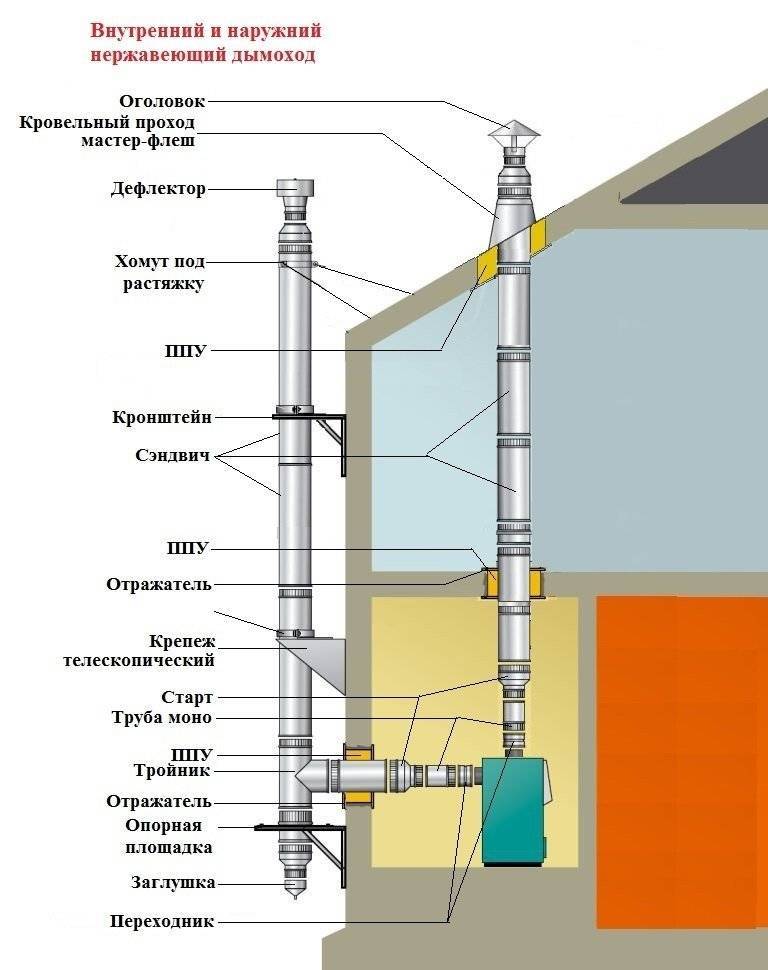

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.

Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов: • тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода; • стартовый адаптер служит для перехода с одностенной трубы в сэндвич; • шибер служит для регулировки тяги в трубе дымохода; • конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения; • проходной узел для потолка служит для прохода через потолочные перекрытия; • мастер-флеш служит для герметизации прохода дымохода через потолок и чердак; • оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Виды дымоходных труб из металла

Основными классифицирующими признаками металлических трубдля дымоходов являются материал изготовления и конструкция.

Материалом для дымоходов могут служить:

• черная стальоцинкованная стальнержавейка

По конструкции дымоходы из труб различаются на:

Основными тенденциями на рынке отопительных котлов, печей, каминов является повышение их КПД, уменьшение отхода тепла наружу через дымоход.К такому оборудованию относятся пиролизные котлы, буллерьяны. Температура отходящих газов у них ниже, чем в традиционных твердотопливных котлах, что ведет к повышенному конденсатообразованию.

Образующийся конденсат содержит серную кислоту и другие химически активные вещества, поэтому специалисты рекомендуют устанавливать на них трубы для дымохода из нержавеющей стали.Отзывы на металлические дымоходные трубы, полученные как от продавцов, так и от монтажников, информируют, что стальные и оцинкованные служат недолго.Учитывая, минимальную толщину стенки (около 0,40 мм), такие трубы уже через год-два могут выйти из строя. Для долгосрочной службы лучше купить трубы для дымохода из нержавейки. Их преимущества:устойчивость к высокой температуре, огнеустойчивость 100% (более 500 град.

С)исключительная коррозионная устойчивость к разрушению конденсатом из дымовых газовгладкая поверхность способствует большей дымовой тяге и меньшему осаждению сажибыстро прогреваютсяширокий выбор комплектующих позволяют быстро смонтировать дымоход нужного диаметра и конструкциилегко обслуживаютсясмотрятся более эстетично, чем стальныелегкиеДвухстенные дымоходы представляют собой трубу в трубе между которыми проложен слой базальтовой изоляции. Они намного удобнее в монтаже, надежнее в работе, долговечнее, но и цена их соответствующая. Дабы удешевить стоимость дымохода можно купить одностенную трубу и обмотать ее слоем базальтовой изоляции, затем теплоустойчивой фольгой или стекловолокном.Для устройства дымоходов применяются трубы из специальной, кислотоустойчивой нержавейки с повышенным содержанием молибдена (например, AISI310S, AISI321).

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

• Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
• Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
• Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
• Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
• Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
• Шаг 6. На выходе из дымохода из стены установите ревизию.
• Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
• Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
• Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Рекомендации по выбору

Перед выбором трехслойных труб должна быть нарисована схема монтажа дымохода. В идеале такие важные параметры, как диаметр и высота дымоотвода рассчитываются специалистами, но домовладельцы нечасто обращаются к ним за помощью, стараясь сэкономить и решить все вопросы самостоятельно. Чтобы максимально упростить им задачу, дадим несколько рекомендаций на этот счет.

Диаметр трубы для дымоходов можно подобрать по выходному патрубку котельной установки. Правило простое: проходное сечение сэндвича не должно быть меньше, чем у этого патрубка. Больше – допускается. Что касается высоты, то получить гарантированный результат можно, если принять ее значение не менее 6 м. Причем высота измеряется от колосниковой решетки твердотопливного котла до верхнего среза трубы.

Если же котел газовый, дизельный или пеллетный, то отмерять высоту дымохода надо от горелочного устройства. При этом надо, чтобы дымовая труба, а точнее, ее срез, не попал в зону ветрового подпора, иначе естественная тяга будет очень слаба. Чтобы этого избежать, при расчетах пользуются такой схемой:

С целью уменьшения сопротивления дымовых каналов не рекомендуется делать большое число поворотов, максимум – 3. И то, надо стремиться к тому, чтобы везде использовать колена под углом 45º, а не 90. Длина горизонтального участка до врезки – не более 1 м. Соблюдая эти рекомендации, надо прорисовать монтажную схему и отметить на ней места крепления газохода к строительным конструкциям.

Когда схема готова, можно спокойно подбирать сэндвичные дымоходы. Здесь есть несколько предостережений, связанных с качеством изделий и присутствием на рынке большого количества подделок. Момент первый: качественная нержавейка, легированная хромом, абсолютно не притягивает магнит. Данный факт надо всегда проверять, захватив с собой магнит, обернутый материей. Последняя нужна для того, чтобы при проверке не поцарапать блестящую поверхность металла и не создавать повод для конфликта с продавцом. Если магнит хоть немного притягивается, то перед вами некачественный продукт.

Обратите внимание на толщину стали, из которой изготовлен сэндвич для дымохода. Например, качественные изделия российского производства, продающиеся под брендом ВУЛКАН, делают из металла толщиной 0.5 мм

Когда вам попадется более тонкая нержавейка, знайте, что прогорит она столь же быстро, ориентируйтесь при выборе на толщину не менее 0.5 мм.

Ну и последнее. Внимательно изучите тройник, куда врезается горизонтальный участок. Для удобства попросите продавца присоединить к нему узел для сбора конденсата. Тогда противоположный конец тройника, куда присоединяется труба сэндвич для дымохода, должен иметь раструб, а не сужение. Если это не так, вам стоит отказаться от подобной покупки.

Монтаж сэндвич трубы

Установка сэндвич трубы может проходить следующими способами:

• через стену;
• через крышу;

Через стену. Такой способ проводится в случае, если нет возможности вывести сэндвич трубу через кровлю. В некоторых случаях хозяева попросту не хотят «дырявить» крышу и останавливаются на этом варианте. Кроме этого, вывод трубы через стену является более безопасным, так как большая часть конструкции располагается за пределами дома.

Если нет возможности вывести дымоход через кровлю, вполне реально сделать выход сквозь стену

Рассмотрим основные нюансы монтажа трубы через стену:

1. Дистанция от трубы до стены дома должна быть заполнена негорючим теплоизоляционным материалом, чтобы исключить возможность возгорания. Особенно это касается деревянных домов или бань.
2. Горизонтальный участок трубы должен иметь свой специальный тройник, в конструкцию которого входит заглушка.
3. Фиксаторы для трубы устанавливаются на внешней стороне стены через каждые 0,5 метра. Установка кронштейнов для дымохода своими руками должна соответствовать строительным нормативам, иначе они могут не выдержать вес трубы и она просто рухнет.
4. Сделанный дымоход необходимо защитить от попадания в него влаги.

Через крышу. Вывод трубы через крышу является наиболее распространённым способом и практикуется повсюду. Однако в некоторых случаях такой вариант установки проводится в связи с обстоятельствами, например, котёл может быть расположен в центре комнаты и прокладка трубы через стену становится попросту нецелесообразной.

Монтаж дымохода всегда начинается от печи и поэтапно проходит в вертикальном направлении. Кроме этого, при монтаже сэндвич трубы стоит учесть ряд важных нюансов:

1. Конструкция не должна иметь никаких выступов.
2. Температура внутри конструкции не должна превышать 500 °C.
3. Угол отвода трубы должен быть не больше, чем 30°.
4. Наклонные сегменты не должны иметь шероховатостей и инородных включений, которые могут препятствовать движению дыма в системе.
5. Диаметр наклонных участков конструкции не должен быть меньше, чем у вертикальных.

Если кровля состоит из материалов, которые имеют плохую пожароустойчивость или не имеют её вообще, то тогда потребуется монтаж дополнительных элементов — искроулавливателей. Такие элементы можно изготовить из обычной металлической сетки. Размеры ячеек должны соответствовать показателю 0,5 х 0,5 см.

Очень важным фактором является защита дымовой конструкции, которая выходит на крышу, от атмосферных осадков. Для этих целей на конец трубы устанавливают специальный зонт. При установке такого козырька нужно учитывать, что он не должен создавать никаких помех для нормального вывода дыма из системы.

Помимо этого, стоит запомнить, что контакт любой электрической проводки с дымоходом категорически запрещён. При несоблюдении строительных норм и правил (СНиП) возможна угроза возгорания, что впоследствии может стоить вам жизни.

Соединение деталей

При соединении элементов их внутренние трубы заводятся одна в другую. Если последующий по ходу движения дыма элемент вставляется в предыдущий, такое соединение называют «по конденсату». Оно позволяет влаге легко стекать вниз и исключает ее попадание через швы в теплоизолятор.

Если же наоборот – предыдущий в последующий, тип соединения называется «по дыму».

Оно максимально благоприятствует истечению продуктов горения.

Обычно до тройника, служащего для отвода конденсата, систему собирают «по дыму», а после него – «по конденсату». Наружная труба предыдущего элемента всегда заводится внутрь наружной трубы последующего.

Место соединения внутренних труб следует герметизировать при помощи термостойкого герметика, рассчитанного на температуры свыше 1000 градусов. Затем его стягивают хомутом из оцинкованной стали, который фиксируется болтами или проволокой.

После сборки элементы скрепляются один с другим посредством фланцев, байонетного соединения либо «холодового моста».

Что лучше, оцинкованное или нержавеющие дымовые трубы

Традиционно основным материалом для обустройства дымохода является огнеупорный кирпич. В настоящее время такие дымоходы отвода продуктов сгорания от дровяной печи каменки не потеряли актуальности и, вряд ли, когда потеряют. Ведь часто бывает так, что владелец русской бани желает иметь только кирпичную каменку, а вместе с ней и кирпичную дымовую трубу.

Но современная промышленность предлагает и альтернативные двустенные дымоходы-сэндвичи из нержавейки или оцинкованной стали. В связи с этим резонно встает вопрос о том, из какой стали его лучше делать.

Странный, казалось бы, вопрос. Ведь всем известно, что нержавеющая сталь имеет несравнимые преимущества перед обыкновенной сталью, в том числе и оцинкованной

Это и высокие свойства противодействовать коррозии, и высокой температуре, и внешний вид, что очень важно при обустройстве интерьера бани

Хотя оцинкованное покрытие и позволяет продлить срок службы стального дымохода, но не до такой степени, каким его имеют нержавеющие трубы. Любые механические повреждения (царапины, вмятины и т.п.) при монтаже отрицательно скажутся на долговечности самого оцинкованного дымохода. Поврежденные места станут источником распространения коррозии, со временем приведя всю трубу в полную негодность. А это уже первый шаг к возгоранию бани.

Но есть один недостаток нержавеющих дымовых труб и комплектующих – это их большая цена по сравнению с оцинкованной сталью. Например, согласно прайс-листу Новосибирского завода «Сибэнерготерм» цена метровой теплоизолированной сэндвич-трубы диаметром 115×175 мм (толщина утепления 30 мм) из нержавейки равна 1500 рублей, а из оцинкованной стали – 1000 рублей.

Ту же продукцию Воронежского предприятия „Феррум” можно купить по ценам, приведенным на этой картинке:

Как видим, что ценовая разница имеется. Но она не настолько значительна, чтобы отказаться от обустройства дымохода из нержавеющей стали. А учитывая еще и отличные эксплуатационные свойства изделий из нержавейки, следует отдать предпочтение именно ей.

Чтобы как-то сократить расходы, можно сделать комбинированный дымоход. Так в парилке с ее «экстремальными условиями» и повышенными требованиями к пожарной безопасности, а также для придания ей более респектабельного вида, можно использовать нержавеющие модульные элементы, а на чердаке или снаружи бани из оцинкованной стали.

Правда, при монтаже могут возникнуть трудности состыковки модулей из различных материалов. Поэтому при покупке следует обязательно проверить возможность их сборки. Дополнительную гарантию сборки даст и приобретение продукции только от одного производителя.

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

• Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
• Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
• Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

1. Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
2. Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
3. Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
4. Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
5. Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м3.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Кроме того, сэндвич-дымоходы имеют отличные технические характеристики:

• все элементы имеют круглое сечение, которое для дымоотводящего канала является идеальным. Если в углах прямоугольного профиля образуются вихри, препятствующие движению дыма, то в круглом подобные явления отсутствуют;
• стенки внутренней части являются очень гладкими, в силу чего они слабо зарастают сажей и не препятствуют стеканию конденсата;
• сталь не впитывает конденсат и, благодаря легирующим добавкам, проявляет стойкость к действию имеющихся в нём кислот;
• тонкая стальная труба быстро прогревается, что сводит объём образования конденсата в момент растопки к минимуму.

Теперь о недостатках. Потенциальному покупателю следует быть готовым к тому, что:

• сэндвич-дымоход стоит достаточно дорого;
• при этом ресурс у него совсем невпечатляющий: срок службы составляет всего 10–15 лет.

Расчёт размеров трубы для устройства сэндвич-дымохода

Чтобы произвести монтаж дымохода из сэндвич труб своими руками, нужно предварительно произвести расчеты для того, чтобы выяснить, какой именно материал следует приобрести. В первую очередь необходимо определиться с диаметром, а затем рассчитать требуемую высоту конструкции.

Как правильно рассчитать диаметр

Для выбора подходящего диаметра сэндвич трубы для дымохода, следует выяснить будущие условия эксплуатации. В первую очередь нужно узнать площадь отапливаемого помещения, а также предстоящий температурный диапазон, в котором будет работать печь или камин. От данных параметров зависит мощность устройства, которая обычно выбирается с расчетом 1 кВт на каждые 10 м2 площади комнаты.

То есть, для отопления помещения, площадью в 90 м2, следует приобрести (построить) печь, мощностью в 9 кВт. От последнего показателя нужно отталкиваться при выборе внешнего диаметра трубы для дымохода. Чем больше мощность печи, тем больший необходим диаметр.

Например, если вам нужно установить печь в комнату, площадью 5 м2, то можно отдать предпочтение устройству мощностью 2,5 кВт. Для такой печи будет достаточно дымоходной трубы с диаметром 158 мм. Она будет вполне в состоянии вывести из системы продукты горения.

А вот для более мощной печки с показателем, допустим, в 10 кВт, такой трубы будет недостаточно. Приобрести придется изделие диаметром в 220 мм

Помимо этого, при выборе трубы следует учитывать также температуру выходных газов. Ведь чем горячее она будет, тем интенсивнее будет нагреваться и труба. Температура газов в основном зависит от применяемого топлива. Самые низкие показатели характерны для газовых котлов (в среднем, 150 градусов), а самые высокие — для угольных (до 700 градусов).

Разнообразие ассортимента труб для дымоходов типа сэндвич и комплектующих

Выбор оптимальной высоты при монтаже дымохода через стену или кровлю

Монтаж сэндвич дымохода должен обеспечить безопасный вывод дыма за пределы жилого дома, поэтому при установке следует соблюсти нормы в отношении высоты.

Длина всей конструкции не должна быть меньше 5 м. В случае несоблюдения данного условия в процессе эксплуатации может образоваться обратная тяга, за счет чего жилая часть дома будет подвержена интенсивному задымлению.

Кроме общей длины, необходимо соблюдать и требования в отношении вывода трубы через кровлю:

• Если крыша скатная, то верхний край конструкции должен располагаться на расстоянии от конька, равном минимум 0,5 м. Но это актуально в случае, если середина трубы находится от конька примерно в полутора метрах и менее.
• При большей удаленности от дымохода (1,5 — 3 м) край конструкции должен располагаться на одном уровне в горизонтальной плоскости с вышеупомянутым элементом кровли.
• При удалении больше, чем на 3 м, верхний край должен находиться ниже конька на 10 градусов.

Допустимые размеры выступов при устройстве дымохода сэндвич

Если же дымоходная система из сэндвич труб выводятся на плоскую крышу, то общая длина конструкции не должна быть менее 5 м (включительно). При этом высота края может располагаться только в диапазоне 50-150 см от конька.

Необходимые комплектующие

В стандартный перечень входят:

1. Адаптер котла. Начальная секция трубы. Отвечает на необходимый разворот при установке. Подойдет при сборке по направлению конденсата.
2. Стартовый сэндвич. С его помощью выполняется переход с одностенной на сэндвичную (двустенную) конструкцию.
3. Шиберы поворотные. Задвижка или заслонка с несколькими отверстиями. Шибером перекрывают поток угарных газов.
4. Хомуты обжимные. Крепежные детали, под растяжку, изготовлены из стали. Фиксируют дымоходную систему в неподвижном состоянии, не дают соприкасаться с печью.
5. ППУ (потолочно-проходной узел) с минеритом. Используется в случаях, когда труба будет проходить через потолок, крышу. В состав входит изоляционный пожаробезопасный материал, за которым идет прослойка воздуха и место под крепеж слоя теплоизоляции.
6. Тройники под 45, 90 градусов. Изменяют направление выхода дымовых газов.
7. Колпак или оголовок. Выполняет функцию зонта, защищая внутреннюю полость дымохода от попадания осадков.
8. Секции сэндвичные. Прямые, 3-4 штуки. Длина от 25 до 100 см.
9. Кронштейны, саморезы. Ими будут соединяться детали конструкции.
10. Колена под 90, 45 градусов. Позволят крепить дымоход под нужным углом.
11. Торцевые заглушки.
12. Различные переходники, конденсатосборники.
13. Опорная площадка. Равномерно распределяет нагрузку.
14. Окошко для чистки дымохода.

Перечень элементов неполный, поскольку у каждой системы отопления свои особенности. Встречаются варианты прямых дымовых каналов с отводом конденсата, подставками.
