Чертежи самодельных тележек для сварки
Любой уважающий себя мастер обязательно что-то сделает по-своему. У тех, кто работает сваркой, имеется опыт самодельных конструкций, однако чертежи стандартных конструкций облегчат работу.
На данном эскизе представлены основные размеры простейшей тележки для перевозки газового баллона. Конечно, его можно корректировать при необходимости.

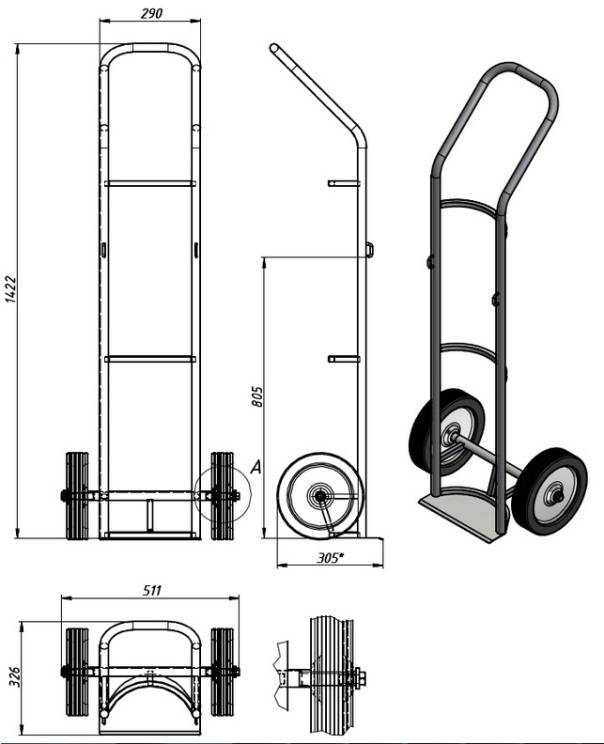

Эта конструкция чуть посложнее, и чертеж более полный. Над размером 305 стоит звездочка, то есть размер для справки.
В данном случае баллон надежно закреплен и защищен. Можно считать такую тележку профессиональным вариантом.

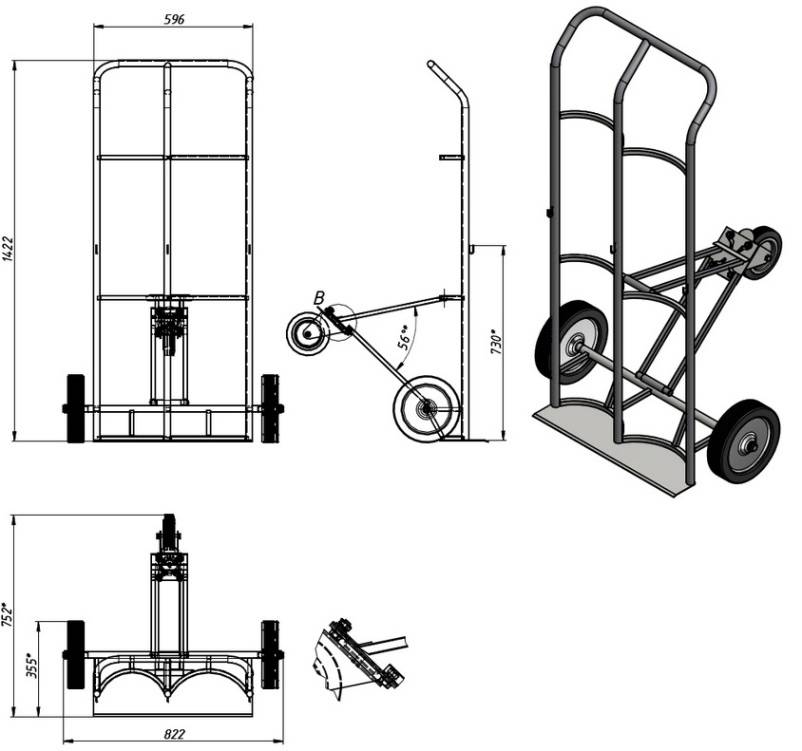

Бывает, что необходима перевозка одновременно двух баллонов, обычно кислородного и пропанового. Третье колесо имеет небольшой размер и работает в качестве упора в стационарном положении тележки, которую можно при этом передвигать.
Надеюсь, представленного материала достаточно, чтобы изготовить своими руками удобный в работе вариант сварочной тележки.
Что представляет собой жиклер (форсунка)
Практически все газовые плиты оборудованы таким образом, что способны работать как на природном газе, так и на пропане (от заменяемого баллона). При этом следует учесть, что при переходе на сжиженный газ требуется не только замена жиклеров, но и установка редуктора, который отвечает за выравнивание давления поступающего топлива.
Редуктор стабилизирует давление баллонного газа, обеспечивая нормальную работу плиты. Он автоматически поддерживает необходимые для функционирования оборудования параметры давления и предотвращает обратный ток среды
Форсунка (жиклер) представляет собой болт, в головке которого предусмотрено отверстие для подачи газ на конфорку. После поступления в конфорку газ смешивается с воздухом, и производится поджиг газо-воздушной смеси.
Форсунка обеспечивает поступление газа в конфорку в нужном объеме и при соответствующем давлении. Ее размер определяет объем газа, требующийся для нормального процесса горения
В зависимости от используемого топлива форсунки бывают двух видов: для поставки голубого горючего из магистрального трубопровода и для подачи газа из газгольдера либо баллона.
Жиклеры (форсунки) для природного газа в сравнении с жиклерами для сжиженного топлива, характеризуются:
- Укороченным телом болта;
- Меньшим количеством витков резьбы;
- Увеличенным диаметром отверстия.
В случае, когда наблюдается некорректная работа плиты, то лучше всего заменить не один жиклер, а сразу весь комплект целиком, а при переходе на баллонный газ – это вообще является необходимостью.
Зачем и почему требуется менять жиклер
Жиклеры для различных типов газа в значительной меры разнятся, поэтому при изменении типа газо-воздушной смеси замена форсунок просто необходима
Если обратить внимание на диаметр отверстия, то станет очевидным, что они не одинаковы. При этом диаметр отверстия зависит не только от типа используемого газа, но и от размера самой конфорки. Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты
Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты
Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой
Через время после замены могут появиться негативные факторы, свидетельствующие о неправильной работе плиты. Не спешите сразу менять жиклер, может быть удастся ограничиться его прочисткой
Каждая из конфорок газовой плиты отличается мощностью и размером, поэтому для стабильной работы оборудуется отдельной форсункой.
Диаметр выходного отверстия каждого жиклера рассчитывается на определенный объем газа, поставляемого из магистрали или газового резервуара
Чем мощнее конфорка, тем больший объем газа ей требуется для работы, поэтому и диаметр форсунки требуется больший.
Выбор жиклера для баллонного газа
Как уже упоминалось, жиклер под пропан имеет укороченное тело и меньший диаметр выходного отверстия. Не рекомендуется самостоятельно пытаться самостоятельно уменьшать отверстие, так как здесь важны даже доли миллиметров. На глаз можно только улучшить работу плиты, но не добиться ее идеальной эксплуатации.
Важно понимать, что стандартных жиклеров попросту не существует. Они предназначаются для каждой конкретной модели. Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане
Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане
Некоторые модели и вовсе производятся именно под баллонный газ
Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане. Некоторые модели и вовсе производятся именно под баллонный газ.
Набор форсунок для конкретной модели можно приобрести в специализированном магазине газового оборудования или непосредственно у представителя официального поставщика
Автонастройка оборудования
В данном случае нужно нажать на клавишу принудительной работы на бензине. После этого красная сигнальная лампа погаснет.
Чтобы совершить настройку работы газового оборудования, силовую установку нужно прогреть на бензине.
После запуска мотора, правильность совместимости программы с блоком управления можно еще раз проверить путем сравнения показателей бортового компьютера с показателями на экране ноутбука, поскольку туда выводиться информация о работе двигателя.
После достижения двигателем оптимальной рабочей температуры, можно начинать автокалибровку работы газового оборудования.
Делается это путем нажатия на окно с надписью «автонастройка» на экране ноутбука.
Суть данной настройки сводиться к следующему. После включения автокалибровки, электронный блок управления производит проверку основных параметров двигателя – рабочую температуру, давление и т.д., и, если они соответствуют требуемым параметрам для калибровки, приступает к подключению в работу одной из газовых форсунок.
Для этого он отключает рабочую форсунку и подключает газовую, обычно начинает это проделывать с первого цилиндра, подключение газовой форсунки можно отследить на мониторе ноутбука.
Но при подключении блок управления делает минимальную подачу топлива, что приводит к появлению вибрации двигателя, поскольку блок управления еще не успел подстроиться под работу штатного блока управления.
Далее блок управления начинает принимать информацию со штатного блока и обрабатывать ее, то есть, подстраиваться под его работу в результате он корректирует количество газа, которое эквивалентно по энергетическому выходу количеству бензина. При правильном подборе количества, вибрация силовой установки утихнет.
Далее блок управления проделывает ту же операцию, но с другой форсункой.
Причем блок управления для калибровки использует непоследовательность расположения цилиндров, а порядок их работы. Если, к примеру, порядок работы – 1-3-2-4, то следующим он калибровать будет форсунку третьего цилиндра.
Поскольку последовательность действий блока управления идентична с первым цилиндром, то при подключении в работу газовой форсунки третьего цилиндра, вибрация силовой установки снова появится, но она будет слабее.
Далее, при калибровке остальных форсунок, можно определить, было ли полностью правильно произведено подключение газового оборудования.
Дело в том, что после подключения в работу второй газовой форсунки при правильной установке, включение в работу остальных форсунок не будет проявляться в виде вибрации силового агрегата, поскольку подачи газа двух форсунок и одной бензиновой во время калибровки достаточно, чтобы двигатель работал без вибрации.
Если вибрация сохранилась и после калибровки второй форсунки, это является сигналом в нарушении правильной подачи газа на одной из электромагнитных форсунок.
Обеспечить нарушение в работе может, как разность длины патрубков от рампы к штуцерам, так и негерметичная посадка штуцера.
Программа, установленная на ноутбук, укажет на каком цилиндре произошло нарушение работы. Если данная неисправность имеет место, ее нужно устранить. Далее автокалибровки производиться по новой.

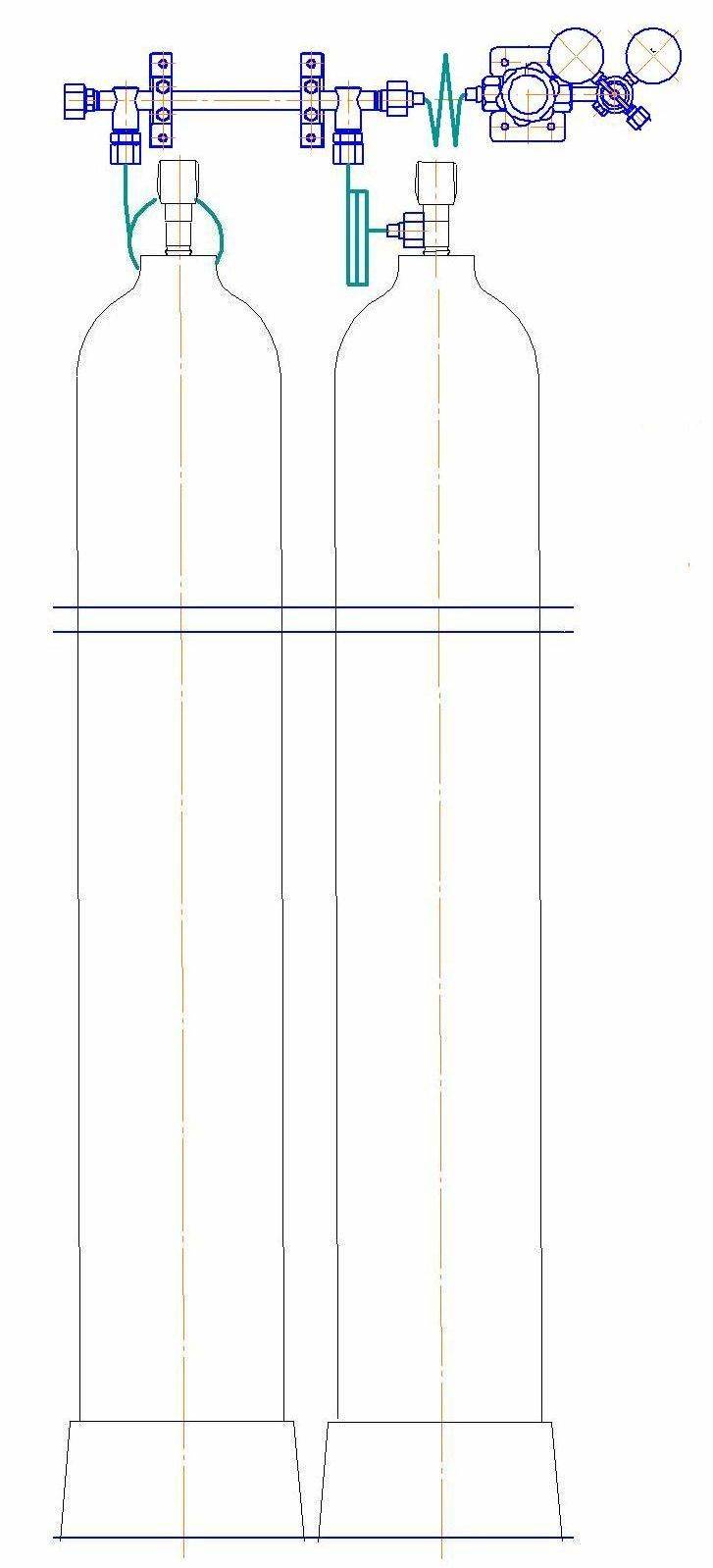

Всегда ли оправдано применение рампы?
По умолчанию в бытовых условиях практикуется создание прямых схем подключения труб климатического оборудования к газовым баллонам. Этот вариант хорош тем, что избавляет от выполнения ответственных монтажных работ с многоуровневыми подключениями, экономит ресурсы и, как ни странно, повышает безопасность эксплуатации оборудования, так как используется минимальное количество соединений. Но если нужно организовать разветвленную сеть снабжения, то прямое соединение будет неэффективным. К примеру, газовая рампа для горелки, обеспечиваемой топливом от баллона, может стать лишним технологическим компонентом. Но группа горелок или введение в сеть нескольких источников снабжения топливом непременно потребуют использование коллекторной распределяющей установки
Применение рампы в таких случаях важно не только как средство технической оптимизации, но и как инструмент удобного контроля нескольких газопроводных линий
Как работает редуктор для баллона:
1 Прямой редуктор
Обычный простой редукционный аппарат для газа, состоит из двух камер c областью повышенного и низкого давления разделенных между собой резиновой мембраной. Кроме того, “редукционник” оборудован входным и выходным штуцером. Современные приборы сконструированы так, что сильфонная подводка вкручивается прямо в редуктор. Все чаще можно встретить газовый редуктор с третьим штуцером, предназначенным для монтажа мономера.
После подачи газа по шлангу и далее через штуцер он поступает внутрь камеры. Создаваемое газовое давление стремится открыть клапан. С обратной стороны на клапан давит запорная пружина, возвращая его назад на специальное посадочное место, называемое в простонародье “седло”. Возвращаясь на свое место, клапан препятствует бесконтрольному поступлению газа высокого давления из баллона.
Мембрана
Вторая действующая сила внутри редуктора является резиновая мембрана, разделяющая устройство на область высокого и низкого давления. Мембрана выступает “помощником” высокому давлению и в свою очередь стремится приподнять клапан из седла, открывая проход. Таким образом, мембрана находится между двух противоборствующих сил. Одну поверхность поддавливает нажимная пружинка (не путайте с возвратной пружиной клапана), которая хочет открыть клапан, с другой стороны, на нее давит уже прошедший газ в зону низкого давления.
Нажимная пружина имеет ручную регулировку силы нажатия на клапан. Советуем газовый редуктор купить с посадочным местом под манометр, таким образом вам будет легче осуществлять регулировку нажатия пружины до нужных значений давления на выходе.
По мере выхода газа из редуктора к источнику потребления, давление в камере рабочего пространства понижается, давая возможность распрямиться нажимной пружинке. Она то и начинает выталкивать клапан из седла, снова позволяя наполнить прибор газом. Соответственно давление ползет вверх, надавливая на мембрану уменьшая размер нажимной пружинки. Клапан перемещается назад в седло суживая щель, уменьшая наполнение газом редуктор. Далее процесс повторяется до тех пор, пока давление не выравнивается до установленного значения.
Следует признать, что редукторы для газовых баллонов прямого типа ввиду сложной конструкции, не пользуются повышенным спросом, гораздо более широкое распространение нашли редукторы обратного типа, к слову сказать они считаются приборами с высокой степенью безопасности.
2 Обратный редуктор
Функционирование прибора, заключается в противоположном действии описанном выше. Сжиженное голубое топливо подается в камеру где создается высокое давление. Баллонный газ накапливается и мешает клапану открыться. Чтобы обеспечить поступление газа в бытовой прибор, требуется повернуть регулятор по направлению правой резьбы.
С обратной стороны ручки регулятора находится длинный винт, который накручиваясь надавливает на нажимную пружинку. Сжимаясь она начинает изгибать эластичную мембрану в верхнее положение. Таким образом, передаточный диск посредством штока, оказывает давление на обратную пружинку. Клапан приходит в движение, начинает приоткрываться, увеличивая зазор. Голубое топливо устремляется в щель и заполняет рабочую камеру с низким давлением.
В рабочей камере, в газовом шланге и в баллоне давление начинает возрастать. Под действием давления осуществляется распрямление мембраны, содействует ей в этом постоянно сжимающаяся пружинка. В результате, механических взаимодействий передаточный диск опускается ослабляя обратную пружину, которая стремится вернуть клапан на свое посадочное место. Закрывая зазор, естественно поступление газа из баллона в рабочую камеру ограничивается. Далее с понижением давления в сильфоновой подводке запускается обратный процесс.
Одним словом, в результате сдержек и противовесов, качели удается уравновесить и газовый редуктор поддерживает в автоматическом режиме сбалансированное давление, без резких скачков и перепадов.
Процесс запуска
Перед включением с помощью основного регулятора на запорной арматуре следует установить соотношение объемов подачи газ/воздух. Первый раз рекомендуется устанавливать минимальные значения для маленького пламени. Далее можно активировать рампу, параллельно запустив и функцию основного климатического оборудования. В случае успешной работы агрегата можно поэкспериментировать с максимальными значениями. Если используется котел с бойлерной станцией, то можно установить его автоматику на высокие показатели нагрева воды. В таком формате работы и газовая рампа обеспечит соответствующий объем поставки топлива. При этом достигать пиковых нагрузок выше 90% не стоит. И даже в первое время эксплуатации оборудования рекомендуется применять показатели не выше 60-70%, пока арматура не приработается. Только в рамках пусконаладочных мероприятий можно кратковременно использовать режимы с повышенными затратами ресурсов. В конечном итоге должен быть составлен отчет о расходах газа, показателях давления и температуры. Эти данные фиксируются с помощью встроенных измерительных приборов и проверяются на соответствие нормативным показателям.
главных ов при выборе и эксплуатации оборудования
- Наполнительная подойдёт для наполнения баллонов и последующего их использования, расходная — для процесса выработки газа, например, если вырабатывается кислород.
- При эксплуатации кислородной газовой рампы её необходимо тщательно обезжиривать, чтобы избежать возможного возгорания органических соединений.
- Обязательно учитываются масштабы производства — от этого зависит, например, то, будет ли система одноветвьевой или многоветвьевой.
- Чтобы грамотно подобрать редуктор давления, необходимо учесть требуемое давление до редуктора и после него, то есть, входное и выходное, где первое — давление в баллонах, а второе — необходимое для производства.
- Рамповые запорные механизмы (вентили) подбираются строго под диаметр трубы. Если диаметра не будет хватить, запор не сможет создать точное перекрытие и обеспечить требуемое давление.
Подбор газового оборудования для обеспечения медицинскими газами учреждения лучше доверить профессионалом — существует множество нюансов, от особенностей импортного и отечественного оборудования до наилучших материалов для газов определённого типа, которые требуется учитывать при подборе. Профессионал сможет гарантировать, что все нюансы учтены.
Как усовершенствовать мангал
Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:
- К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
- На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
- Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.
- Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.
Газовый редукторов для газового баллона, цена и виды
Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.
Бытовой газовый редуктор РДСГ для стабилизации пропана
Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость. Паспортные характеристики: — входное давление от 0,7 до 15,7 Bar; — выходное давление лежит в диапазоне регулировки от 30 до 32 mBar; — вес устройства 310 г.; — допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ; — характеристика пропускной способности газа — 1,2 м3/час. Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.
| Давление на входе | Давление на выходе | пропускная способность газа м3/час | Масса гр. | Цена руб. | |
| Редуктор М714 | 0 – 20 Bar | 30 mBar | 0,5 | 250 | до 500 |
| Редуктор N240 | 20 – 60 Bar | 18 mBar | 0,5 | 400 | до 2000 |
| Редуктор БПО-5 | 2,5 МПа | 0,3 МПа | 5 | 700 | до 1000 |
| Редуктор БКО-25 | 20 МПа | 0,8 МПа | 25 | 1200 | до 1200 |
| Редуктор БКО-50 | 20 МПа | 1,25 МПа | 50 | 1450 | до 1500 |
| Редуктор БВО-80 | 20 МПа | 1,25 МПа | 80 | 2100 | до 1700 |
| Редуктор РКЗ-250 | 20 МПа | 1,6 МПа | 250 | 6700 | до 17 000 |
| Редуктор РКЗ-500 | 20 МПа | 1,6 МПа | 500 | 8300 | до 23 000 |
Остается добавить, что газовый редуктор не является универсальным прибором. Каждая модель может работать только на одном определенном газовом топливе. Перед покупкой тщательно проверяйте документы и паспортные данные. У каждого редуктора есть свое назначение и одни из них рассчитаны на пропан, другие на метан , третьи на аргон и так далее. Взаимозаменяемости у них нет, так что будьте внимательны.
Соблюдение несложных правил техники безопасности сохранит вам имущество, здоровье и обеспечит устойчивую подачу газа из баллона к вашему прибору. В силу невысокой цены, на приборы бытового назначения, советуем вам отдавать предпочтение проверенным изготовителям, с репутацией надежного поставщика.
Не подключайте свое устройство “напрямую” результаты такого подключения скорее всего окажутся для вас неожиданной проблемой. С повышенным вниманием обращайтесь с баллонами внутри которых сжатый газ (закачивают его под под давлением 250 бар). Цена за «Лягушку» совсем не дорогая, чтобы на этом можно было сэкономить. Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы
Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы.
Предлагаем видео обзор устройства:
Виды газовых баллонов
Пропан в баллонах (точнее смесь пропана и бутана) большинство хозяев используют для работы газовых плит, на втором месте для отопительных систем. Бытовые емкости для перевозки и хранения газа отличаются по объему и весу:
- Объем 5 л — имеет массу 6 кг;
- Объем 12 л — имеет массу 11 кг;
- Объем 27 л — имеет массу 26 кг;
- Объем 50 л — имеет массу около 43 кг.
Производят 2 вида резервуаров для газа — с клапаном или вентилем. Лучше выбирать приборы имеющих вентиль, с них проще сливать конденсат, не используя постороннюю помощь.
Баллоны производства СССР
И сейчас экономные хозяева пользуются старыми металлическими емкостями, которые уже использовать опасно. Их держать в доме не стоит, и не только из-за непривлекательного внешнего вида. Металл страдает от коррозии, за надежность старой емкости поручится нельзя.
В некоторых государствах СНГ их применение запрещено, или они должны пройти проверку и получить соответствующий сертификат. Но лучше приобрести безопасные, современные изделия.
Современные стальные баллоны
Эти устройства немного лучше, но их металл так же страдает от коррозии. Для них опасны перепады температур. Емкости большого объема (свыше 50 л) запрещено размещать в жилом доме.
Устанавливают данные баллоны на улице, для этого подготавливают металлические шкафы монтируя их у стен дома, в защищенном от солнца месте. В жилье можно размещать небольшие емкости, но нужно придерживаться требований — минимальное пространство между баллоном и газовой плитой 1,5 м.
Кроме того, необходимо:
- Размещать емкости в помещении, где есть вентиляция, поддерживается стабильная температура, на расстоянии от нагревательных приборов;
- Своевременно проверять газовый баллон на пригодность к использованию.
Прокладку, установленную на горловине, меняют через определенный срок. Если она придет в негодность, то утечка газа в закрытом помещении представляет серьезную опасность.
Композитные газовые баллоны (Евробаллоны)
Эти изделия появились недавно, их допустимо устанавливать в жилых помещениях. Основной их плюс — повышенная безопасность. Такие емкости производят из стекловолокна и эпоксидной смолы. На заранее подготовленную форму наматывают особые нити после этого их пропитывают эпоксидкой. Баллон устанавливают в пластиковый кожух, его при повреждении несложно заменить.
Композитные, емкости имеют несколько положительных свойств, по сравнению с изделиями из металла, среди них:
- Разнообразие изготавливаемых моделей;
- Повышенная прочность;
- Изделия допустимо складировать в штабелях;
- Емкость предохранит газ от излишнего нагрева при температуре до 100 градусов;
- Малый вес резервуаров, вместе с защитным кожухом он весит в 2 раза меньше, чем баллоны из металла;
- Удобство использования, в моделях с прозрачными стенками, удобно контролировать количество жидкости;
- Установлен перепускной клапан, позволяющий при повышении внутреннего давления сбросить избыточное количество газа.
Поэтому баллоны из композитных материалов считают самой подходящей тарой для хранения природного газа в бытовых условиях, они безопасны, мало весят практичны и удобны. Минус у них один — высокая стоимость. Причина дороговизны в том, что их пока изготавливают только в Европе.
Характеристики и виды инжекционных горелок
От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.
Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.
Принцип действия горелок
В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.
В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.
Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.
Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента
Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.
При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.
Классификация горелок по основным признакам
Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.
Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.
Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала
Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.
При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.
Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.
