Правила монтажа трубы для камина
Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:
- Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
- Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
- Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
- Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
- Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
- Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
- Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.
Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.
Не ставьте на выходе дымохода дефлекторы и зонды
Правило четвертое. Не ставьте на выходе дымохода дефлекторы и зонды. Это ухудшает работу камина. Если помимо дымохода в трубе (оголовке) находятся еще и вентиляционные каналы, то можно накрыть эту трубу общим зонтом. Но тогда дымоход камина должен проходить зонд насквозь.
Если этого не сделать, то при недостаточном притоке воздуха, дым, выходящий под общий зонт, будет обратной тягой засасываться в помещение через вентиляционные каналы, которые выходят под этот же зонт, и запах от топки камина будет распространяться по помещениям дома. Дефлекторы предназначены для усиления тяги. Усиливают они тягу, если есть ветер. А значит, когда нет ветра, дефлектор является препятствием.
Тяга
Назначение каминного дымохода – эффективный вывод из топочной камеры продуктов сгорания с помощью тяги (создание необходимого разрежения или разности давлений помещение-атмосфера) и потока дымовых газов.
Параметры давления, направление и интенсивность движения дымовых газов и воздуха в каминной конструкции бывают разными, в зависимости от применяемого режима эксплуатации:
- Естественная тяга образуется, когда камин не топят. В этом случае через дымовой канал движется только воздух.
- Опрокидывание тяги или краткосрочное изменение направления главного потока на противоположное.
- При обратной тяге дымовые газы и/или воздух не выводятся в дымоход, а происходит их возврат из камина в помещение.
- При недостаточной или слабой тяге при разжигании или окончании эксплуатации камин может достаточно сильно дымить.
- Если в дымоходе сильная тяга – в этом случае увеличивается количество сжигаемых дров, однако тепловая эффективность камина уменьшается т.к. тепло уходит в трубу вместе с дымом.
- Если тяга отсутствует в дымовом канале, эксплуатировать такую каминную конструкцию не разрешается.
Особенности монтажа
Установка камина и будущий монтаж дымохода достаточно хлопотное дело для одного человека, позаботьтесь о помощниках. Рассмотрим некоторые особенности, которые идентичны для абсолютно любого типа канала, независимо печей или каминов.
Итак, важные аспекты установки:
- Расстояние от топочной части, до ближайшей стены не менее 150 мм.
- Рассчитывайте правильно угол наклона.
- Предусмотрите возможность регулировки топочного уровня, независимо от дымохода.
- Монтаж труб следует начинать только после измерения всех плоскостей.
- Не забывайте наносить двойной слой герметизирующей смеси.
- Запомните, верхний контур следующего отрезка трубы, должен входить в нижний. Только так достигается защита от попадания влаги.
- Используйте специальные хомуты и заклепки, для надежной фиксации соединений.
- Предусмотрите технологическое расширение от температуры, проще говоря, на нижней части, где труба входит в топку, нужен люфт. Это позволит избежать разгерметизации при нагреве. Использовать нужно специальный переходник.
Строительные нормативы
Дымоходы выполняются в соответствии с требованиями СНиП 41-01-2003.
Основные требования к установкам частных домов:
- в конструкции должно быть как можно меньше горизонтальных участков. Длина любого из них не должна превышать1000 мм;
- при плоской кровле высота трубы над уровнем покрытия должна быть не менее 1000 мм;
- при скатной кровле труба должна возвышаться над коньком – на 500 мм при расстоянии менее1500мм; быть вровень с коньком при расстоянии от 1500 до 3000 мм; при расстоянии более 3000 мм угол между горизонталью и линией, проходящей через верх трубы и конек, должен быть не более 10°;
- высота от колосниковой решетки до оголовка должна быть не менее 5 м.
Требования пожарной безопасности к дымоходам
Если крыша дома покрыта мягкой кровлей, ондулином, битумной черепицей, то дымоход должен оснащаться сетчатым искроуловителем.
Стены и перегородки из горючего материала защищают штукатуркой толщиной не менее 25 мм по сетке.
Расстояние между наружными стенами дымохода и конструкциями из горючих материалов для кирпича и «сэндвича» должно составлять не менее130 мм; для керамики не менее 250 мм.
Сила тяги
Сила тяги напрямую зависит от высоты дымохода, утепления, подвода свежего воздуха, состояния канала (очищен от сажи или нет).
Материалы
Анализ разнообразных материалов позволяет сделать правильный выбор, в ту или иную сторону. Рассмотрим четыре популярных вида каналов, у каждого из них, есть собственные преимущества и недостатки. Кроме того, во многом выбор, какой дымоход лучше для вашего камина зависит от нормативных и технологических требований к помещению.
Керамический
Для каминов популярны в последнее время керамические блоки, они представляют уже готовую к установке конструкцию. Однако, за счет внушительного веса, требуется дополнительное усиление. К основным преимуществам можно отнести:
- гладкая поверхность;
- теплоотдача;
- высокий порог температур;
- компактны;
- износостойкие (50 лет).
Кирпичный
Дымоход для камина, котла из кирпича – традиционный. За время существования подобных конструкций, придумано множество различных вариаций систем. Наиболее прагматичным и оптимальным, считается установка именно кирпичной трубы
Но, нужно обращать внимание на раствор, качество кирпича
Стальной
Дымоход для котла, камина из нержавеющей стали лучше использовать, если температура предполагается не более 450 градусов. Они легкие, для них не требуется конструировать отдельный фундамент, и они подходят практически под каждую конфигурацию камина.
Их можно использовать, даже применяя способ «гильзовки», то есть вставлять в кирпичные каналы. По-простому, такие конструкции разделяют на два типа:
- «Лысые».
- Сэндвич трубы.
Особое внимание уделяется утеплителю, если выбран первый вариант. Оптимально приобрести уже готовые сэндвич трубы

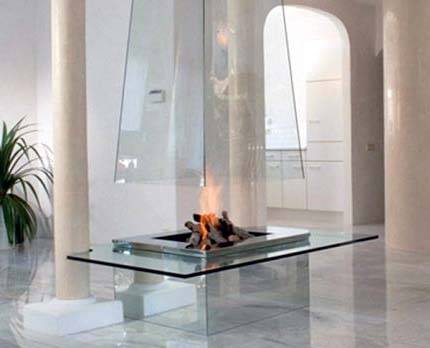

Стеклянный
Как сделать самостоятельно дымоход для камина – этот вопрос, явно не будет касаться подобных конструкций. Стекло в этой области стали использовать относительно недавно.
Гладкие стенки не позволяют образовываться в больших количествах сажи и копоти. Однако, особенная технология производства и сборки, требует мастерства, ведь соединить стекло в герметичную структуру достаточно сложно.
Монтаж
Монтаж конструкций всегда рассматривается в индивидуальном порядке. Это самый ответственный этап, чтобы установить дымоход для камина своими руками необходимо рассчитать его диаметр и месторасположение.
Подходящим местом для размещения дымохода камина считается место возле конька крыши. Это позволит выступающую часть трубы сделать меньше.
Высота должна быть минимум 4 метра. Расчет максимальных значений зависит от вашего здания.
Расчет диаметра трубы потребуется и для того, чтобы конструкция без затруднений прошла все перекрытия.
Особое внимание всегда уделяется установке оборудования в деревянных строениях. Такие здания больше всего подвержены пожарам
Для того чтобы избежать этого, необходимо использовать переходной патрубок, который будет не только защитой от пожаров, но и обеспечит качественную изоляцию между кровлей и дымоходом камина.
Для того чтобы сделать отверстие в крыше, необходимо помнить, что его размер должен быть чуть больше диаметра трубы.
Кроме этого, необходимо обратить внимание на возможные стыки. Они могут не только снизить эффективность отопительного прибора, но и ухудшить параметры безопасности
К тому же срок эксплуатации заметно уменьшится.

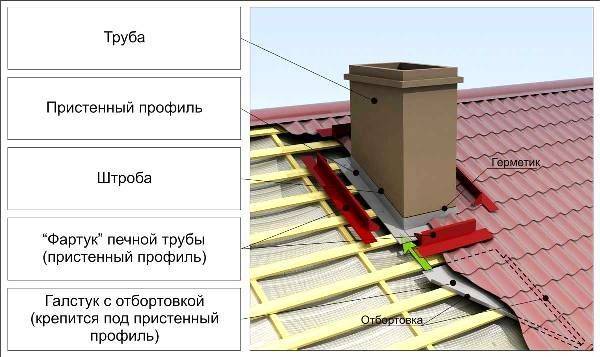

Труба дымохода на крыше в разрезе
Самым сложным этапом установки считается место прохождения через крышу
Главные параметры, на которые необходимо обратить внимание — это качество и безопасность
Для каждой конструкции есть основной набор требований, на которые необходимо обратить внимание. Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления
Схема зависимости вида отопительного прибора, температуры в дымоходе и материала его изготовления
Например, для строения из кирпича схема работ выглядит так:
- Фундамент.
- Раствор.
- Кладка.
- Швабровка.
- Оголовок.
- Дымник.
Для керамического устройства схема работ такая:
- фундамент,
- Закрепление модульных элементов.
Строительство и монтаж дымоходов для каминов выполняется с учетом расширения материала под воздействием тепла. Кроме этого, необходимо позаботиться о герметичности оборудования в процессе эксплуатации.
Правильно оборудованный дымоотвод прослужит достаточно долго.
Чем больше камин, тем больше дымоход для камина
Правило пятое. Чем больше камин, тем больше дымоход для камина. Чем больше дымоход для камина, тем больше шансов, что с ним могут возникнуть сложности. Большой дымоход для камина во время работы удаляет довольно внушительный объём воздуха. Это означает, что ровно такое же количество воздуха надо возместить, т.е. подать в помещение.
В тёплый период года это не проблема, можно просто приоткрыть окно. Но зимой такой фокус не пройдёт, можно получить сильнейший сквозняк. Поэтому приток для камина, важнейшая составляющая его нормального функционирования. Приток можно сделать общим или местным, т. е. подать в комнаты, или напрямую в камин.
Диаметр
Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:
- Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
- Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
- Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
- Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.
Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов
Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.
Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.
Требования к дымоходам
Каких-либо серьезных отличий в нормативных актах дымохода для камина, вы попросту не найдете. На сегодняшний день СНиПы регламентируют обустройство каналов по единым критериям, которые могут отличаться в конкретных случаях от типа конструкции, а также характеристик зданий.
Размер дымохода для вашего камина должен обязательно соответствовать общепринятым правилам, то есть не быть менее 4 метров, и при этом желательно не вздымать его на высоту более 6 метров.
Также особенное внимание уделяется диаметру дымохода для камина, он должен обязательно соответствовать топочной каминной топки, в противном случае, проблемы с тягой и плохим дымоотделением вам гарантированы
Безопасность превыше всего
Монтаж печи-камина — это легкий, но требующий тщательного подхода процесс, с которым сможет справится даже неопытный строитель. Однако, он требует работы со строительными материалами, и предполагает нахождение на крышах и отвесных стенах
Поэтому очень важно во время установки использовать страховочные тросы и защитные приспособления, такие как перчатки, шлем, строительную одежду — это поможет избавиться от лишних травм, и ранений
Установка камина-печи требует глубокого изучения инструкции и правил установки. Не стоит торопиться в процессе монтажа. Лучше перепроверить все расчеты и уточнить детали перед началом ремонтных работ — это убережет вас и ваш дом от непредвиденных последствий.
Особенности монтажа
Во время установки дымохода рекомендуется соблюдать ряд правил.
Основное правило — все предметы, окружающие трубу должна нагреваться не более, чем на 50 °С. Стальным свойственно нагреваться, потому при их установке рекомендуется прокладывать дополнительный слой теплоизоляции. Эту проблему можно решить с помощью уже готовых сэндвич-систем.
Дымоход должен проходить на безопасном расстоянии от электропроводки, газовой трубы и деревьев.
В тех местах, где труба проходит через стены или кровлю, между нею и соответствующим материалом должен быть толстый слой термостойкого герметика. Такой же герметик прокладывают между трубами в местах их стыков.
При соединении руководствуются ещё одним правилом: одна труба должна входить в другую на расстояние, которое равно радиусу наружного сечения труб.
При сборке конструкции стоит учитывать, что дымоход не должен иметь мест сужения, иначе пострадает аэродинамика трубы.
Горизонтальные участки не должны быть длиннее 100см.
В нижней части дымохода монтируют ревизионное окно — съёмную насадку. Верхняя часть заканчивается оголовком с искрогасителем и конусом.
Дымоход из кирпича
К недорогим конструкциям относятся кирпичные дымоходы, они прекрасно вписываются в архитектурное строение любого здания.
Кирпичный дымоотвод нужно построить таким образом, чтобы его можно было легко обслуживать.
Для устройства каминного дымохода требуется соблюдать соответствующие строительные нормы и правила при возведении вертикальных конструкций.
Дымоотвод каминной печи должен обеспечивать достаточный вывод продуктов горения. Конструкция, высотой в 5-6 метров улучшает тягу. Лучший вариант, когда дымоход находится выше уровня конька крыши на 50 сантиметров.
Следует помнить, что слишком широкий внутренний объём трубы сокращает работоспособность отопительного прибора, а слишком узкий – затрудняет вывод продуктов сгорания.
Если дымоход находится рядом с высоко стоящей стеной, тогда его наращивают материалами из нержавеющей стали, асбестовой или керамической трубой.
Дымоходный канал важно располагать вертикально, возможный угол отклонения: 300 , на отрезке не длиннее 2 метров.
Канал для соединения отопительного котла с дымоходом должен быть коротким, с малым количеством изгибов.
Для лучшей тяги, каналы должны иметь одинаковый диаметр.
Производить кладку дымоотвода следует аккуратно и нужно, чтобы швы между кирпичами были заполнены полностью.
Конструктивные особенности дымохода
Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги. Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.
Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.
У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы
При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 ºС. На разнице температур и строится создание тяги – горячий воздух замещается холодным. Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.
Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов
При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Чистку обычно проводят в период, когда камин простаивает. Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.
Расположение
Конструкции дымоходов бывают насадными (установленные сверху камина и продолжающие его вертикально), коренными, то есть стоящими отдельно, когда вертикальный канал дымохода со смещенным расположением от камина стоит на отдельном основании, и стенными, с каналом дымохода, проходящим внутри стены здания.
Случаи, когда дымоход может оказаться дороже самого камина:
если топка простая, а система дымоотвода – из самых современных и надёжных. Например, керамический дымоход и каминная топка «эконом» класса;
если камин – это буржуйка либо каминофен, а дымоход из нержавейки, да ещё и изоляции более 10 метров в высоту;
если старый канал дымохода переделывают под современную отопительную систему (гильзование или вообще новый дымоход);
если пытаются устроить камин в доме, где дымоход вообще не планировали;
если решено построить отдельностоящий современный дымоход с наружной стороны дома;
если камин решено построить в пентхаусе или на верхнем этаже многоэтажки.
Как правильно расположить дымовой канал
Дымовые трубы по типу расположения делятся на:
- насадные – устанавливаются над обогревательным прибором и фактически являются его вертикальным продолжением;
- отдельно стоящие (коренные) – дымовой канал располагается вертикально сбоку от агрегата, под него строится отдельный фундамент;
- стенные каналы – дымовая труба проектируется в стене дома.
Дымовую трубу можно вывести через стену, это возможно сделать даже в уже построенном здании
По отношению к зданию расположение дымовой трубы может быть таким:
- Наружное. Его преимущества: простота монтажа как в новом доме, так и в построенном ранее; доступность обслуживания.
Недостатки наружного расположения: дымоход нуждается в обязательном утеплении, организации герметичности места прохода через стену. Достаточно сложно придать эстетичный вид дымоходу при его наружном расположении; неизбежно его поднятие выше уровня ветрового подпора.
- Внутреннее. Преимущества: внутреннее расположение обеспечивает хорошую тягу, дымоход может находиться в максимально вертикальном положении.
Недостатки внутреннего расположения: дополнительные работы при проходе дымового канала через межэтажные и кровельные перекрытия, очень тщательное соблюдение противопожарных мер в этих участках. Такой дымоход также будет занимать полезную площадь помещения.
Монтаж сэндвич системы для отвода дыма
Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.
Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.
Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома
Схема монтажа сэндвич дымохода
Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.
Рисунок — Схема монтажа
Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.
Шаг 1 – сборка элементов дымоходной трубы
Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.
К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер
Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.
Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.
Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы
Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.
Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.
Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства
К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».
Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.
Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.
Шаг 2 – прохождение потолочных и стеновых перекрытий
Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).
Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.
Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой
Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.
Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.
Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации
Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.
При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.
Шаг 3 – прохождение системы через кровлю
При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.
Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.
Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек
Выбираем материал для сооружения дымохода
В настоящее время большинство дымоходов сооружают на основе металлической трубы из нержавеющей или оцинкованной стали. Изредка встречаются конструкции на основе кирпичной кладки, в основном, в старых домах.
В жилых зданиях новой постройки кирпичные дымоходы – это всего лишь имитация кладки: в их основе находится та же металлическая труба, просто облицованная кирпичом снаружи.
Если же собственники хотят получить аутентичный дымоход из кирпичной кладки, необходимо выбрать специальный тип материала.
Кроме металла, используются также керамические и стеклянные дымоходы. Керамика отличается долгим сроком службы – от 30 лет и выше, но стоимость такой конструкции в несколько раз выше. Стеклянные дымоходы – также дорогостоящий вариант, встречающийся, как правило, в дизайнерских каминах.
Рекомендуем ознакомиться: Установка дефлектора на дымоход своими руками
Вывод
Применение стальных дымоходов для печи, при грамотном расчете и монтаже, обеспечить эффективную роботу на все время эксплуатации любого отопительного прибора. Хорошие технические характеристики и высокая безопасность данного вида дымоходов, позволит чувствовать себя комфортно и надежно в доме.
Они имеют довольно демократическую цену, что очень радует. На сегодняшний день, они занимают одно из первых мест по применение в строительстве. Главное при покупке убедитесь в качестве и надежности, приобретаемых элементов дымохода. Экономия должна быть взвешенной и оправданной, ведь от этого зависит безопасность и здоровье.
