Из чего состоит душевая кабина: какие бывают кабинки

Общее устройство душевой кабины

Конструкция душевой кабины включает обязательные и дополнительные элементы. Первые есть в любом варианте. Дополнительные установлены не во всех моделях, увеличивают стоимость.

Основные элементы

К стандартным составляющим относят собственно детали кабинки и оборудование, обеспечивающее базовый функционал.

• Поддон – чаще всего акриловый, но встречается чугунный или стальной. Из его характеристик важна глубина, так как она определяет возможность использовать душевую как ванну.
• Стенки – боковые и задние. Выполняются из стекла или акрила. Достаточно толстые, чтобы предупредить чрезмерную передачу тепла.
• Крышка – или купол. Обычно из пластика.
• Смеситель, верхний душ и лейка – последняя может оборудоваться дополнительными насадками.
• Форсунки гидромассажа – монтируются на 1 или 2 стенках. Если в конструкции есть сиденье, форсунки ставят над ним.
• Полочки, зеркало.

Дополнительные элементы

Дорогие и комфортабельные модели оборудуются опциями:

• Парогенератор – для реализации режимов «баня», «сауна».
• Тропический душ: «дождь» идет из купола, а не лейки.
• Гидромассаж ног – вертикальный. В этом случае форсунки размещаются и на дне.
• Озонирование и обеззараживание – кабинку легко стерилизовать после использования.
• Ароматерапия – специальный контейнер, позволяющий добавлять в воздух или воду ароматические масла.
• Аэромассаж – подача воздушных струй.
• Гаджеты – телефон, плеер, радио, Wi-Fi, телевизор.
• Панель управления – электронная или сенсорная.

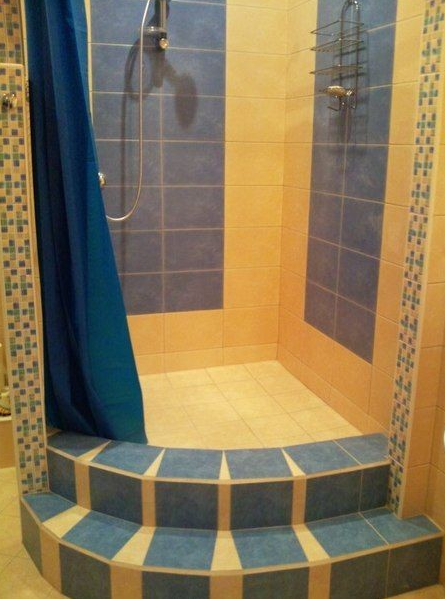

Что из себя представляет душевая кабина в строительном исполнении

Уголок из плитки, с поддоном из плитки или в готовом исполнении, со стоком в полу и часто небольшим бордюрчиком – это и есть душевая кабина в строительном исполнении, которую, кстати, можно сделать своими руками.

Рассмотрим, из чего состоит такое решение. Стены выполняются из влагостойких материалов, основание и стены снабжаются надежной гидроизоляцией, в стене помещаются трубы для подачи горячей и холодной воды, в полу – сливная система. Стены отделываются плиткой, а поддон – на выбор – готовый или тоже плитка. В зоне поддона устанавливается сифон для слива, а кабинка оборудуется душем со смесителем и ограждается дверцами или шторками при необходимости.

В такой, казалось бы, простой задаче, множество нюансов, поэтому если вам показалось, что соорудить такую кабинку проще простого – то это не совсем так. Как минимум, нужно учесть ряд деталей для каждого этапа, которые мы сейчас и рассмотрим.

Как выбрать?

Выбирая душевые кабины для санузлов, большинство пользователей считают, что существенно сэкономят полезную площадь санузлов.

При монтаже кабины надо принимать в расчет объем свободной площади, который нужен для различных гигиенических манипуляций как до процедуры мытья, так и после него. Возле кабинки должно оставаться не занятое ничем пространство в 70-75 см.

При этом стоит отметить, что существует ряд дополнительных рекомендаций.

Самое доступное решение — монтаж пристенной душевой кабинки, но она не годится для длинных и узких санузлов

Оптимальным выходом станет установка угловой кабины.
Существенная экономия полезной площади осуществляется за счет конструкции с раздвижными створками и закругленными краями.
Покупая душевую кабинку для малогабаритного помещения, стоит выбрать изделие со светлыми либо прозрачными дверцами, что позволит зрительно увеличить свободное пространство.
Если нужно добиться ощущения изолированности (это крайне важно в совмещенных санузлах, когда во время приема душа может зайти еще один человек), стоит использовать варианты с «морозным» стеклом. Другими словами, данное стекло предполагает легкую рифленую тонировку.
К внешним габаритам душевых кабин, которые относятся к закрытому или частично открытому типу необходимо добавлять величину зазора до стен, указанную в инструкции

Как правило, она не должна превышает трех сантиметров.
Размеры душевых кабин для узких ванных комнат не должны превышать 80х80 см, но при этом для большего комфорта допускаются размеры 110х85 см.

Очень важно перед совершением покупки сделать одну простую вещь — протестировать понравившуюся модель, если есть для этого возможность. Для этого нужно зайти в нее и произвести несколько рутинных действий:

• поднять обе руки;
• согнуться;
• повернуться;
• попробовать что-нибудь поднять с пола.

Подходящая душевая кабина должна не мешать выполнять все эти действия. Каждое движение должно быть максимально комфортным, а главное — человек не должен ни обо что удариться.

Подобный нехитрый тест поможет избежать неправильного выбора и связанного с ним дискомфорта в будущем.

Выбираем основание и систему слива

Основополагающее решение в деле самостоятельной сборки душевой кабины – это использование или неиспользование поддона. Именно с основания начинается вся работа по созданию гидротехнического сооружения.

• От выбора основания зависит и то, какая система слива будет установлена. Глубокий поддон, как самостоятельно сделанный, так и готовый, предусматривает прокладку труб без замуровывания.

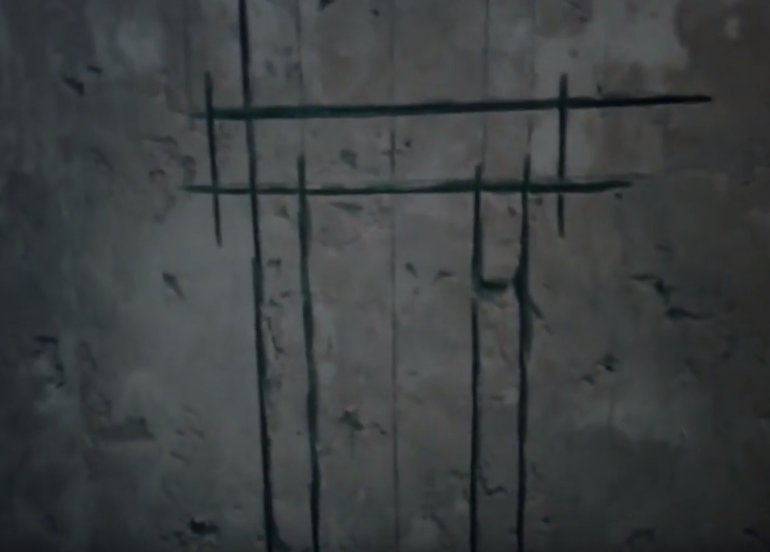

• Безподдонный вариант подразумевает отверстие в полу и проштробированный канал, в которое и будет уходить вода.
• Применение сифона является самым простым и доступным решением сбора и отвода воды. При использовании поддона главное – обеспечить возможность доступа к конструкции. Прокладка труб должна осуществляться под углом в 30-45 градусов. Наклон канализационных труб, который поможет избежать застоя воды, составляет два градуса на метр.
• Обустройство трапа считается более надежной системой отвода воды. Да и к тому же данная система занимает меньше места по высоте. При установке трапа также необходимо создать гидрозатвор, который обезопасит от обратного притока воды и стоков.

Самый простой трап состоит из нескольких частей: решетки, стакана и самого основания с отверстием для соединения конструкции с канализационной трубой. Благодаря такому строению сведены к минимуму возможности возникновения засора. За счет того, что решетка снимается, есть доступ к внутренним деталям устройства. Если производить своевременную очистку деталей, то и о засорах можно не думать. Душевая кабинка не такое помещение, где скапливается много мусора в стоке. Но если все же засор произошел, например, на входе в трубу, то его достаточно просто протолкнуть внутрь трубы. Когда она проложена правильно, то и засор пройдет сквозь нее.

Полноценное функционирование душевой кабины невозможно без специально оборудованного подвода воды. С эстетической точки зрения его лучше скрыть. Запорные вентили будут располагаться вдали от бокса в отдельной нише. Но все же замуровывать в стену трубы не стоит. Лучше всего сделать в стене штробу-нишу и, проложив в ней трубы, заполнить ее целлюлозным утеплителем (эковатой).

Если кабина находится далеко от канализационного стояка, то необходимо позаботиться о сточном насосе. Желательно установить насосы с магнитными клапанами.

Готовый поддон

Использование готового поддона значительно упрощает процесс сооружения бокса. Он может быть акриловым или эмалевым. Каждый из них обладает своими преимуществами и недостатками. Так, акриловый поддон по ощущениям теплее. Но зато эмалевый – не скользкий.

Главный недостаток любого поддона – его стандартность. Трудно подобрать готовое изделие по собственным индивидуальным размерам.

Установка готового поддона происходит следующим образом:

1. первым делом выравнивается основание, на которое будет поставлена емкость, и делается черновая стяжка;
2. прокладываются трубы и устанавливается сантехника (трап или сифон);
3. устанавливается и крепится готовое изделие.

Виды душевых кабин

По конструктивным особенностям они делятся на три основных вида:

• открытые;
• закрытые;
• комбинированные.

Открытые кабинки

Изделия такого вида интегрируются в помещение ванной комнаты. Это может быть угловое или пристенное размещение. Эти конструкции производятся сборными. Поддон кабинки устраивается над стоком канализации. Стенки устраиваются по его периметру, примыкая к контуру ванной комнаты. Наиболее часто для такого исполнения применяется органическое или упрочненное силикатное стекло.

Характерной особенностью открытых кабинок является отсутствие верхнего ограждения. По этой причине в них невозможно устроить тропический или каскадный душ. При помывке приходится пользоваться только стандартным гибким шлангом с лейкой. Функционально кабинка открытого типа используется только как средство для омовения тела.

Одним из способов установки таких устройств является отказ от использования поддона. Вместо него отливается чаша из высокопрочного бетона, которая отделывается нескользящей плиткой. Стеклянные стенки собираются в профиле из алюминия или нержавеющей стали и наглухо крепятся к стенам, облицованным керамической плиткой.

К преимуществам открытых конструкций можно отнести:

1. Невысокая стоимость, в пределах 8 – 20 тысяч рублей.
2. Возможность изготовить кабину в широком диапазоне размеров.
3. Простота конструкции, позволяющая легко смонтировать устройство собственноручно.

https://www.youtube.com/watch?v=R5KyTe_2Oq8

Недостатками можно считать следующие моменты:

• капитальное устройство конструктивных элементов;
• существенные затруднения при возникновении необходимости ремонта;
• отсутствие возможности устройства озонирования или парогенератора;
• неприменимость верхнего душа, каскадного или тропического;
• повышенная влажность в помещении при принятии водных процедур.

Кабинки закрытого типа

Они производятся в виде автономного бокса, который можно установить в любом месте, где имеется возможность подключения к коммуникациям. Кабинка состоит из поддона, боковых стенок и крышки. В состав оборудования входят самые различные устройства со специфическими функциями. Устройство легко демонтируется и может быть перевезено или просто снято на время ремонта.

В таких устройствах чаще всего для изготовления поддона используется акрил или нержавеющая сталь, но встречаются и чугунные основания, а также изделия из сантехнического фаянса. Несущая конструкция, как правило, металлическая из нержавейки или алюминия. Боковые стенки изготавливаются прозрачными или полупрозрачными из силикатного или органического стекла, применяется также монолитный поликарбонат, легко принимающий любые формы.

Закрытую кабинку можно приобрести за 30 – 40 тысяч рублей в зависимости от количества дополнительных функций. Но встречаются и экземпляры ценой до 150 тысяч.

К преимуществам кабинок закрытого типа можно отнести:

• быстрый монтаж на месте установки;
• большой набор дополнительных возможностей;
• широкий ассортимент моделей от различных производителей;
• звуконепроницаемость;
• закрытые кабинки изолированы и не оказывают влияния на микроклимат в помещении.

Комбинированные конструкции

Их особенностью является применение углубленного поддона, больше похожего на ванну. Материалом для него служит акрил, чугун или нержавеющая сталь. Боковые стенки изготавливаются из тех же материалов, что другие виды. Верхняя крышка может применяться или нет, это зависит от конструктивного решения производителя. Такая комбинация позволяет объединить в одном устройстве лучшие свойства других видов – устройство джакузи совмещается с возможностью принятия душа Шарко, каскадного или тропического варианта.

Вместе с тем, комбинированные устройства требуют для установки значительного пространства, что ограничивает их применение. Цены на такую сантехнику начинаются от 70000 рублей.

Эти устройства обладают следующими положительными качествами:

• возможностью использовать все преимущества ванной и душевой кабинки;
• большим выбором моделей;
• возможностью выбора закрытого или открытого варианта исполнения.

Элементы с поддоном

Закрытый душ имеет более сложную комплектацию, состоящую из поддона, боковых стен, дверок, крышки и душевой панели. Такой тип кабинки можно встретить практически повсеместно.

Каркас является основой такой конструкции. Чаще всего для него берется алюминий, который позволяет предать легкость всему устройству, но при этом сохранять высокие показатели по прочности.

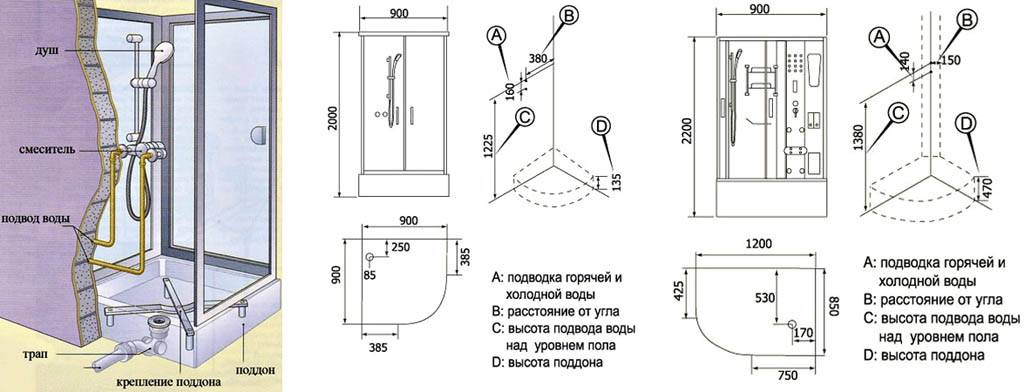

Схема душевого поддона.

К основанию монтируются остальные детали, такие как стенки, дверцы и крыша. Уже готовая конструкция монтируется на поддон. Специалисты рекомендует, перед тем как приступать к окончательному сбору, вначале попробовать собрать все детали воедино в свободном помещении. Таким образом, есть возможность запомнить всю последовательность действий, к тому же могут обнаружиться и неприятные моменты.

Например, нехватка каких-либо крепежей или брак (как заводской, так и производственный, к примеру, во время транспортировки треснул поддон или стекло дверцы). В таком случае следует сразу обратиться по вопросам замены к продавцу, будь то отдельная фирма или магазин сантехники.

Для изготовления одной из важных деталей конструкции душевой кабины, то есть поддона, используют следующие материалы:

• акрил;
• кварил;
• металл;
• сталь;
• фаянс;
• мраморная крошка.

В отдельных моделях есть и эмалированное покрытие. Очень часто можно увидеть модели, где стенки сделаны из полистирола, а сами открывающиеся дверцы – из стекла. Но есть варианты, когда оба элемента могут быть выполнены в одном материале.

Процесс установки душевой кабины

Сделать душевую кабину своими руками можно. Для этого нужен материал, инструмент и время. Это устройство экономит место в ванной и придает помещению совершенно новый внешний вид. Кабина бывает на поддоне и без него. В помещении с малой шириной вполне подойдет устройство со стеклянной дверкой без поддона.

Выглядит она довольно эстетично, но собрать ее бывает сложно. Дело в том, что нужно отводить использованную воду в канализацию. Для этого нужны трубы, расположенные ниже сливного отверстия. В современных квартирах это не всегда возможно. Тогда придется устанавливать поддон.

1. На перекрытии обязательно выполняется гидроизоляция для качественной защиты пола от влаги.
2. Стены из дерева после обработки гидроизолирующим составом следует выровнять водостойким гипсокартоном. От обычного облицовочного он отличается зеленым цветом.
3. Прокладываются пластиковые трубы, по которым использованная жидкость будет уходить в систему канализации.
4. Сверху все заделывается плиткой. Ее укладывают с небольшим наклоном в сторону сливного отверстия. По возможности эти работы выполняются внутри пола или непосредственно в основании поддона. После оборудования стока можно собрать душевую кабину своими руками.

Поддон можно приобрести в магазине в готовом виде. Для его установки не нужны особые знания и умения. Единственная трудность, которая может возникнуть при монтаже – это сооружение подиума. Сделать его проще всего из кирпича. После установки поддона место стыка оборудуется специальным бордюром. Такой поддон промышленного изготовления имеет свои преимущества:

• монтаж его производится легко и быстро;
• есть возможность регулировки высоты с помощью специальной конструкции ножек;
• отделочный бордюр идет в комплекте поставки;
• его можно монтировать прямо на деревянном основании, обработанном гидрозащитными средствами.

• поликарбоната;
• стекла;
• стеклопластика;
• пластмассы.

Для установки оборудования нужны некоторые инструменты:

• дрель или перфоратор;
• отвертка или шуруповерт;
• шурупы, шпатели;
• молоток, плоскогубцы;
• мастерок, плиткорез;
• емкость для смеси, уровень,
• отвес, рулетка, карандаш.

Для монтажа кабины понадобятся и некоторые материалы:

• цемент высокого качества;
• песок, кирпич;
• краны, смеситель;
• душевая головка;
• сантехнические прокладки;
• трубы, муфты.

https://youtube.com/watch?v=F0H52y4KKJs

Разработка ограждения и купола

После того, как готов поддон, можно приступать к монтажу ограждения – стен душевой кабины.

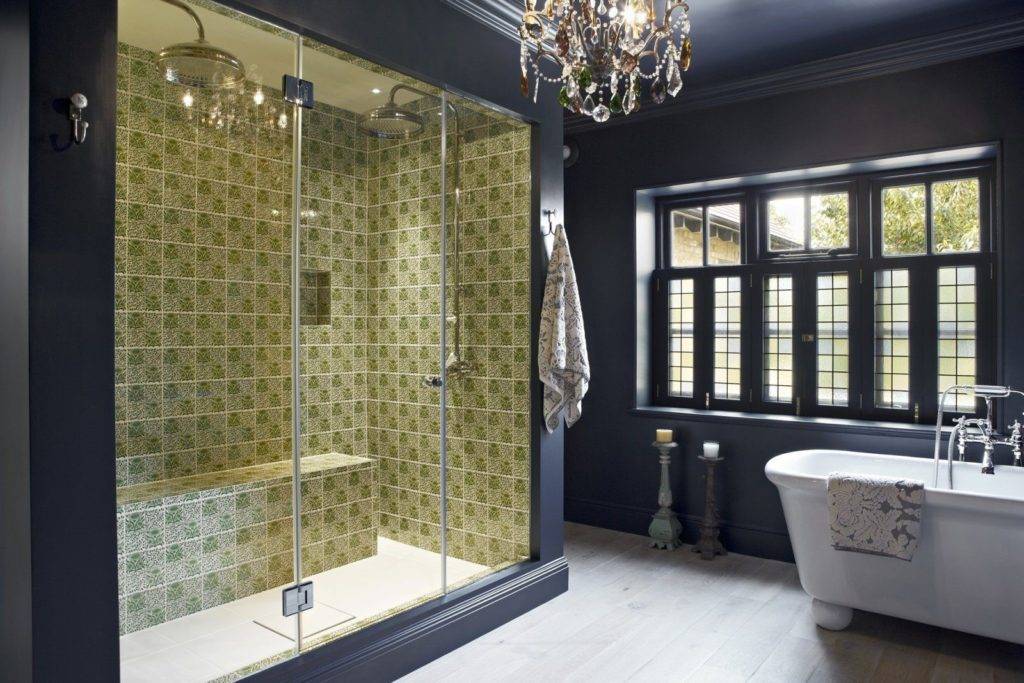

Стандартным материалом для ограждения душевых кабин считается закаленное ударопрочное стекло толщиной 5-8 мм. Ряд производителей для изготовления задней стенки используют армированный сантехнический акрил. Все это обеспечивает хорошие гигиенические и эстетические свойства кабины. Гораздо реже в качестве основного конструкционного материала применяется дерево (для задней стенки), алюминий.

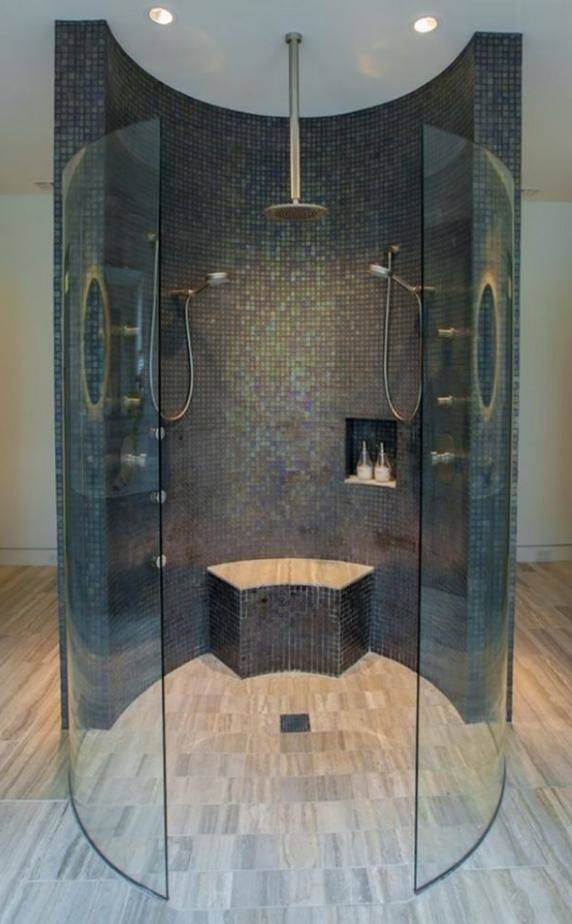

Стеклянное душевое ограждение мозаичной стены

Принцип монтажа ограждения прост: к стенкам поддона вертикально вверх крепятся алюминиевые полосы-профили с пазами в торцах, в которые с уплотнителем вставляются стёкла.

Вряд ли вы сами возьмётесь гнуть, резать, забивать в профили бронестекло. Но, как мы уже отмечали (см. статью «Штучные душевые кабины на заказ: что? Где? И почем?» на нашем сайте), в Москве и ее окрестностях есть несколько дизайнерских фирм (http://www.steklo9255193.ru/produktsiya/dushevie-kabini/), занимающихся художественным остеклением душевых кабин под заказ. И ваша задача сведётся при обращении к этим фирмам к раздаче ценных указаний: каким колером по какому фону пустить, нужно ли изображать на стекле мозаичных журавлей или достаточно пару фамильных вензелей и т.п.

Вам также предстоит определить, какая гарнитура должна быть внутри кабины, и как она будет крепиться. Достаточно ли одного только ручного душа? Или нужен верхний душ «тропический ливень», форсунки для гидромассажа, клапан для подключения парогенератора? Ручки, поручни, вешалки для полотенец, откидные скамейки? Все это надо будет предусмотреть заранее и указать на эскизе отверстия с полагающимися размерами для крепления этих гаджетов: стекло лучше сверлить до закалки; «просверлить» потом что-либо «по месту», тем более в собранной кабине, будет сложно.

Минимальная гарнитура: пилон для душа, полочка для мыла

Поэтому заранее, до обращения в стекольную фирму, закупите всю гарнитуру, внимательно изучите способы ее крепления и сделайте эскизы стенок ограждения с отверстиями под винты, шурупы, саморезы.

Еще одна задача: какие двери вам нужны? Бывают раздвижные (скользящие) и распашные. Раздвижные обеспечивают лучшую влагонепроницаемость и не занимают много места при раскрытии. Но они сложнее в изготовлении, а потому дороже и чаще ломаются.

Для раскрытия распашных дверей в малогабаритной ванной комнате может просто не хватить места. Но они дешевле и надёжнее. Согласитесь, если в вашей кабинке из душа вдруг стал шпарить кипяток, и при этом еще и заклинило скользящую дверь, то положение не из приятных!

У подрядчиков есть готовые проекты с использованием раздвижных и распашных дверей; вам надо ознакомиться с технической документацией и принять решение

Присмотритесь, из стали ли выполнены ролики, по которым ездит раздвижная дверь (материал детали указывается на чертеже в нижнем правом углу)? Или из алюминия или, паче того, пластмассы? Обратите внимание, есть ли магнитные накладки и уплотнение у распашных дверей?. Ролики, по которым катается раздвижная дверь душевой кабины, должны быть стальными!

Ролики, по которым катается раздвижная дверь душевой кабины, должны быть стальными!

В общем, вы — заказчик, смотрите в оба!

Также вас может заинтересовать статья — «О китайских душевых кабинах спорят не зря!».

Какие существуют варианты ремонта маленькой ванной и туалетной комнат хрущевского типа — смотрите здесь.

О евроремонте квартиры — что это за ноу-хау — читайте по адресу: http://remontspravka.com/euroremont/

Стенки и входные створки

Стенки кабины могут выглядеть продолжением основной стены ванной комнаты, с естественными угловыми переходами и с единым кафельным покрытием. Основу таких ограждающих плоскостей возводят из кирпича или из влагостойкого гипсокартона.

Если ограждения сделать из сотового поликарбоната, то получится полупрозрачная лёгкая конструкция. Рёбра жёсткости материала должны быть направлены вертикально. Если нужно, то так будет проще придать ограждению полукруглую форму. Кроме того, из вертикальных внутренних камер будет легче стекать конденсат. Верхний торец материала следует закрыть глухими заглушками против попадания воды в пустотные каналы.

Монолитный поликарбонат внешне напоминает стекло. Но он не бьётся, так как обладает определённой степенью гибкости.

Сборные составляющие стеклянной кабины можно заказать в мастерской. Там стекло не только раскроят по нужным размерам, но и обработают торцы. Там же могут высверлить все отверстия под крепёжные элементы. Те стекольные мастерские, что часто работают с мебельщиками обычно занимаются ещё и продажей специальной крепёжной и навесной фурнитуры. Для стеклянных створок можно купить специальную фурнитуру распашных и раздвижных систем открывания.

Без поддона

Конструкции без поддона являются более простым, но менее надежным в эксплуатации вариантом сантехнического устройства. Неоспоримые преимущества таких душевых кабин представлены:

• экономией средств;
• возможностью обустройства конструкции любой конфигурации и формы;
• простотой в эксплуатации;
• легкостью регулярного ухода.

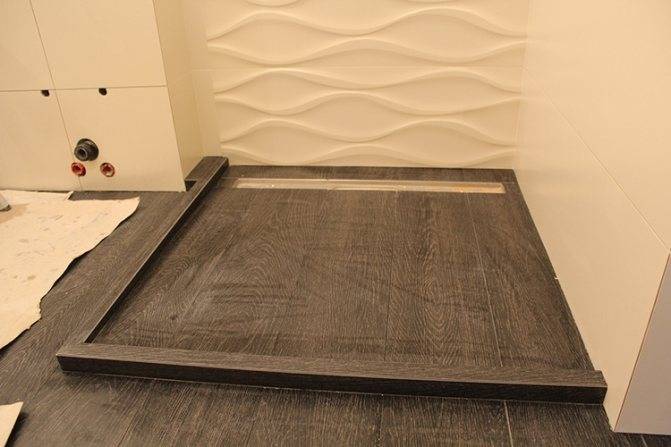

Обустройство душевой кабины без поддона

Минусы установки — риск застоя воды и образования луж, сопровождающихся неприятными запахами в ванной комнате. Кроме прочего, неправильное обустройство вызывает утечку воды и затопление расположенных ниже помещений.

Установка душевой кабины без поддона является разумным и очень экономным вариантом, который оптимален для небольших по площади сантехнических узлов.

Руководство по установке

Основные этапы установки уже перечислены

Осталось только рассмотреть их поподробнее и обратить особое внимание на мелкие, но важные детали

Установка поддона, подключение к канализации

Устанавливать душевые уголки своими руками нужно начинать именно с установки и . Мы рассмотрим оптимальный с точки зрения трудозатрат вариант – когда поддон приподнимается над полом и в образовавшемся промежутке размещаются трубы.

Инструкция по выполнению работ будет выглядеть следующим образом:

• сам поддон сперва примеряется, отмечается положение сливного отверстия;
• далее канализационная гофра присоединяется к канализационной трубе, другой ее конец с помощью накидной гайки крепится к сифону;
• после этого сифон крепится уже к самому поддону, установленному в угол. Проверяется уровнем горизонтальность поддона и при необходимости его положение регулируется с помощью ножек с резьбой;

На этом этапе основные проблемы чаще всего возникают с тем, как загерметизировать душевой уголок. Для этого подойдет и обычный силиконовый герметик, не стоит пытаться найти чудо-состав, главное, что нужно обеспечить – жесткость поддона, он не должен прогибаться ни на миллиметр.

Именно это чаще всего становится причиной отсыревания пространства под ним. Даже если прогиб составляет 1-2 мм, край поддона легко отклеивается от слоя застывшего герметика, а вода без проблем просачивается в образовавшуюся щель.

Если жесткости заводского каркаса недостаточно, то под поддон всегда можно подложить обычный кирпич (сверху положить кусок резины, чтобы не поцарапать сантехприбор).

Если, несмотря на все усилия по герметизации душевого угла в ванной все же ощущается сырость, затхлость и грибок никак не удается вывести, то причину следует искать в плохой вентиляции. Конечно, предварительно следует проверить герметичность стыков.

Установка стенок

Многое зависит от конструкции уголка:

• если ванная комната выложена плиткой, то в роли задней стенки могут выступать стенки самой ванной комнаты. В этом случае установка очень проста – достаточно только закрепить металлические профили и вставить в них стекло или пластик;
• а вот душевой уголок с задней стенкой потребует немного больше усилий, нужно будет установить еще и задние непрозрачные стенки.

Что касается того, как правильно установить душевой уголок, то порядок установки остается одним и тем же, в случае размещения у стенки нужно:

установить металлические профили на стену и на пол. Естественно, перед установкой проверяется вертикальность расположения, затем просто сверлятся отверстия и профиль на дюбели крепится к стене;

далее стеклянные стенки просто вставляются в профили. Формально резиновые прокладки, должна обеспечить достаточную герметичность, но не лишним будет подстраховаться и дополнительно промазать их силиконом. В таком случае вода точно не попадет в щель между стеклом и прокладкой;

также можно посоветовать поверху лист стекла дополнительно зафиксировать металлической перемычкой к противоположной стене, что позволит повысить жесткость конструкции. На этом вопрос, как собрать душевой уголок можно считать закрытым.

Для душевых углов, не примыкающих к стенам ванной комнаты, порядок действия остается таким же за исключением того, что профили не нужно крепить к стене. Просто собирается каркас, а затем монтируются стенки.

Душевая кабина: требования к стенам

Помывочная зона, где будет установлена кабина – это очень влажное место. Соответственно, на внутренние стены и углы будет большая нагрузка. Плесень, грибок, протечки (и, как следствие, затопление) – те беды, которые грозят владельцам самодельных душевых боксов, которые не позаботились о защите стен.

Одним из способов по защите стен является дополнительная обшивка их влагоустойчивым гипсокартоном. Конечно же, и дополнительная обработка влагоотталкивающими составами тоже не повредит.

Кроме того, хорошими влагоотталкивающими свойствами обладают:

• стены, выложенные кафелем (плиткой или мозаикой) и если они закреплены на соответствующие составы, устойчивые к высокой влажности;
• стены, обшитые панелями ПВХ;
• стены из стеклобоков, кирпича, камня.

Кроме того, необходимо позаботиться о потолке, системе вентиляции, электричестве. Верх можно зашить панелями или плиткой, покрыть штукатуркой, в составе которой есть защитные компоненты.

Электричество желательно проводить за пределами зоны, в которой повышенная влажность. Оптимальным решением станет установка светодиодных 12 Вт ламп. Они не сильно греются, экономичны, но при этом хорошо освещают пространство.

Гидроизоляция

Гидроизоляция – это защита от попадания воды в так называемых «мокрых зонах». Если вы делаете кабинку своими руками, отнеситесь к этому этапу особенно серьезно. Попадание влаги, застойные процессы, запах сырости, гниение, грибок – такие неприятные явления, что никакие положительные составляющие и дорогие комплектующие будут не в радость при наличии всего того, что может случиться при недостаточно эффективной изоляции.

Сначала определяем мокрые зоны. Это:

• Пол вне поддона. В случае отсутствие поддона и за пределами поддона при его наличии.
• Швы, соединяющие пол и стену.
• Фрагменты стены, на которую непосредственно будет попадать вода, нижние части стены по всему периметру.
• Стояки и трубы, на которых собирается конденсат.
• Врезы труб.

Стены и пол в этих участках необходимо изолировать с дополнительной защитой.

Важной в гидроизоляции без поддона является правильная установка устройства для отвода воды. Трап устанавливается на бетонное основание в выбранном месте, водоотвод подсоединяется к канализации, и вся эта конструкция заливается бетоном, оставляя только внешнюю часть, которая должна оказаться ниже уровня пола для возможности слива воды

Для слива в центре кабинки делают наклон со всех сторон в 3%, если в углу, то 2%. Между полом и выходом трапа щели тщательно заделываются эластичным профилем и водостойким клеем.

В стены прокладываются трубы для подачи холодной и горячей воды и прячут их под штукатурку. Для этого делают в стенах разметку:

Проделывают углубления и вмуровывают трубы.

Эти места следует обработать изоляцией.

Может применяться обмазочная или оклеечная изоляция. Предварительно выравнивают основание и производят цементную стяжку, после чего поверхность очищают и грунтуют.

Для обмазочной используют битумно-каучуковые или битумно-полимерные мастики, которые еще называют жидкой резиной. Наносят мастику по всему полу, а также обрабатывают стены по периметру на 20 см. Особо тщательно прорабатывают места, обозначенные как «мокрые зоны». Если это стены, значит, все стены.

Оклеечная изоляция предусматривает использование специальных рулонных изолирующих материалов. Ими покрывают поверхность с нахлестом в 15 см, обрабатывая стыки специальным клеем. Таким образом вся душевая кабина должна быть изолирована в тех местах, куда способна попасть вода.

Изолируют также все швы и стыки в ванной комнате, поскольку в этом помещении будет пар. В ванной также должна быть организована хорошая вентиляция.

Подготовка пола и коммуникаций

Чтобы душевая кабина без дверей и поддона могла нормально функционировать, нужно выполнить целый ряд действий, направленных на подготовку пола. Для полноценного отведения использованной воды напольное покрытие должно располагаться таким образом, чтобы в сторону принимающего устройства был небольшой уклон.

Обустраивая своими руками душ без поддона, нужно определиться с характером уклона, причем сделать выбор очень просто:

• Для круглых и квадратных трапов, расположенных в центре, необходимо сформировать уклон, направленный к той точке, где расположен слив;
• При использовании лотковых конструкций уклон направляется в их сторону.

Бетонную стяжку, на которой будет располагаться ограждение душевой кабины без поддона, необходимо предварительно очистить и покрыть составом или материалом, выполняющим функцию гидроизоляции. Обычно для этого используют влагостойкую мастику, которой покрывается пол ванной комнаты и стены помещения вокруг душевой кабины. Гидроизоляция позволяет защитить конструктивные элементы ванной от воздействия влаги.
