Устройство бензопилы: принцип работы общий и отдельных узлов

Обслуживание стартового узла бензопилы

Открутите корпус стартера и снимите его с цепной пилы.

Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.

Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.

Демонтаж катушки и шнура стартера.

Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.

Замена пружины перемотки.

Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.

Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.

Замена шнура стартера и настройка натяжения пружины перемотки.

Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.

Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.

Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.

Конструкция топливной системы бензопил

Топливная система бензопилы — это не только бензобак, в который заливается свежеприготовленная смесь, состоящая из бензина и специального масла. В устройство топливной системы входят следующие элементы:

Бензобак, объем которого составляет до пол литра
Топливный фильтр, располагающийся непосредственно внутри бензобака
Топливопровод или шланг, по которому осуществляется поступление бензино-масляной смеси в карбюратор
Крышка бензобака с сапуном. Мало кто знает о том, что такое сапун, однако это важная деталь в конструкции бензоинструмента, которая отвечает за уравновешивание давления внутри бака

Чем мощнее двигатель бензопилы, тем больше объем бензобака. Однако слишком большой объем бака способствует увеличению веса инструмента, поэтому бензопилы с объемом бака свыше 0,6-0,8 литра не выпускаются. В среднем полной заправки бака хватает на работу инструментом продолжительностью до 50 минут. Это среднее значение, так как все зависит не только от мощности двигателя, но еще и от размера распиливаемых бревен. Чем дольше бензопила эксплуатируется под максимальной нагрузкой, тем соответственно чаще понадобится совершать дозаправку.

Что такое сапун на бензопиле, и какое устройство он имеет? Сапуном называется уравнитель давления или обратный клапан, который исключает создание вакуума внутри бензобака. Вакуум или разрежение в баке создается при снижении количества топлива. Сапун представляет собой клапан, который пропускает воздух только в одном направлении. Этот клапан также не позволяет вытекать бензину из бака. Такой клапан применяется в конструкции бензобака пилы с мембранным карбюратором. Создаваемое разрежение в конструкции бензобака является препятствием для закачивания бензино-масляной смеси, поэтому наличие и исправность сапуна является обязательным.

Сапун может находиться в конструкции крышки бензобака (в виде маленького отверстия) или в устройстве самого бака. Где находится сапун на бензопиле, можно выяснить самостоятельно, осмотрев емкость инструмента. Если отверстие сапуна засоряется, то это способствует невозможности запуска двигателя бензопилы. Чтобы исправить ситуацию, необходимо очистить отверстие сапуна бензопилы.

В баке находится топливный фильтр, назначение которого известно всем. Он представлен в виде цилиндрического бочонка, подключенного к топливному шлангу. Проходя через фильтр, топливо поступает в шланг и направляется к карбюратору.

Для быстрого запуска двигателя бензопилы, в конструкции топливной системы определенных производителей устанавливаются ручные подсосы или праймеры предварительной подкачки. Этот элемент позволяет вручную закачать топливо в карбюратор, ускорив тем самым запуск мотора. Если на бензопиле праймера нет, то топливо в карбюратор закачивается путем дергания ручки стартера.

После остановки двигателя, топливо из трубки стекает обратно в бак. Зная конструкцию и принцип работы топливной системы бензопилы, не составит выявить поломки с последующим их самостоятельным устранением.

Сборка пилорамы

При строительстве домов и других построек из бревен часто приходится распускать их на брус. Пилорама из бензопилы позволяет делать это максимально эффективно с хорошей точностью реза. При этом сам инструмент не требует каких-либо переделок. Его просто закрепляют в раме сделанной, например, из металлических уголков либо профильных труб. Обрабатываемые бревна укладываются на направляющие. Вся конструкция представлена на схеме ниже.

В самодельной пилораме бревно не передвигают: движется каретка с пилой, фиксируемой на нужной высоте (в зависимости от толщины пиломатериала) четырьмя винтами. Из-за того, что рама движется точно, распиливание происходи аккуратно, рез получается ровным. Созданное приспособление (вариант его представлен на фото далее) позволяет также без проблем распиливать доски, заготавливать дрова.

Технология настройки

Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.

Мнение эксперта
Торсунов Павел Максимович

Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.

Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.

Пошаговая инструкция

Основные этапы настройки карбюратора:

регулировка на низких оборотах;
настройка правильной подачи топлива на максимальных оборотах;

точная настройка на холостом ходу;
проверка работы инструмента во всех режимах.

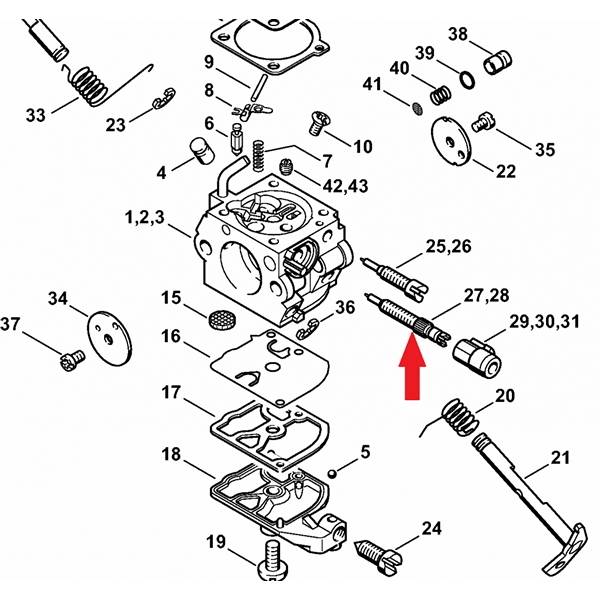

Для регулировки используются 3 винта:

Процесс настройки

Регулировка состоит из следующих действий:

Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
Запустите двигатель и немного прогрейте его.
Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных производителем.
Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
Если инструмент работает нормально, проверьте его под нагрузкой.
При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.

Некоторые нюансы

В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:

Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.

Цена до 10000 рублей

В этом ценовом диапазоне китайские мотопилы представлены наиболее широко. В числе первых в рейтинге популярности у соотечественников:

FGS 45-45 компании Forte с хорошей антивибрационной системой, возможностью работать при любом положении и распиливать средние по диаметру бревна. У нее:
- объем двигателя — 45 см³, мощность — 2,4 кВт;
- 45-сантиметровая шина;
- стоимость — от 2,3 тыс. рублей.

Бригадир Professional с увеличенной до 2,8 кВт мощностью силового агрегата. У последнего воздушное охлаждение, что исключает перегрев мотопилы при непрерывной и долгой работе. Агрегат комплектуется японским карбюратором Walbro, обеспечивающим повышение долговечности изделия. Стоит модель от 2,7 тыс. рублей.
Ростех БП-52 Профессионал. Купить ее можно за 1,85 тыс. рублей, хотя агрегат укомплектован мощным (3 кВт) мотором и может использоваться при валке леса, для строительных работ. Отличается:

корпусом, для изготовления которого применен ударопрочный пластик;
быстрой заводкой;
удобством использования;
наличием защиты рук;
внутренним хромированием цилиндров;
возможностью работать в разных положениях.

GoodLuck, позиционирующаяся производителем как профессиональная. Мотопила:

с низким расходом бензина;
с защитой рук работника;
с 2,8-киловаттным мотором, имеющим систему охлаждения;
с весом 5 кг;
с несложным обслуживанием;
с ценой от 2,75 тыс. рублей.

GreenTec, имеющая российскую маркировку БЦ-0112 и предлагаемая к продаже за цену от 3,2 тыс. рублей. Имеет возможность регулирования оборотов холостого хода и подачи топливной смеси. Укомплектована:

шиной длиной 45 см;
двигателем средней (1,8 кВт) мощности и объемом 45 см³;
топливным и масляным баком емкостью, соответственно, 600 и 400 мл.

В ценовом диапазоне 5-7 тыс. рублей китайскими производителями предлагаются бензопилы:

Titan ББЦП 25-25. Она портативная, с желтым корпусом, 18- и 20-дюймовой шиной, изготовленной из специальной стали, импортной (Steele) цепью, карбюратором с 5-летней гарантией. Поставляется с комплектом запасных частей. Стоит от 8 тыс. рублей.

Storm WT-0645. Модель компактная, полупрофессиональная. Имеет:

улучшенные характеристики;
2,4-киловаттный силовой агрегат объемом 56,5 см³;
бак для бензина (АИ 92) объемом 550 мл;
ручной запуск;
автоматическую смазку пильной гарнитуры;
защиту от аварийной остановки;
шину длиной 45 см.

Марки бензопил китайского производства в диапазоне цен 7-10 тыс. рублей представлены незначительно. В основном это лучшие подделки брендовых моделей. Среди таких Alpina A 3700, которая стоит на рыке от 9,4 тыс. рублей. Мотопила похожа на японскую Komatsu-Zenoah G3700, что является для нее неплохой рекомендацией.

У агрегата шина фирмы Oregon, что указывает на надежность гарнитуры. Но пластик, который ее защищает, низкого качества. Размер шины — 35 см, цепь с шагом зубьев 3/8″. Этого достаточно для несложных домашних работ.

В комплектации бензопилы:

2-тактный мотор с объемом чуть меньше 40 см³, мощностью 1,6 л. с., небольшим расходом бензина и масла;
ручка из жесткого пластика;
средняя виброзащита;
небольшой (300 мл) бензобак;
надежный тормоз цепи.

В минусах модели:

часто ненастроенный правильно карбюратор;
неудачный кожух, под которым постоянно собираются опилки.

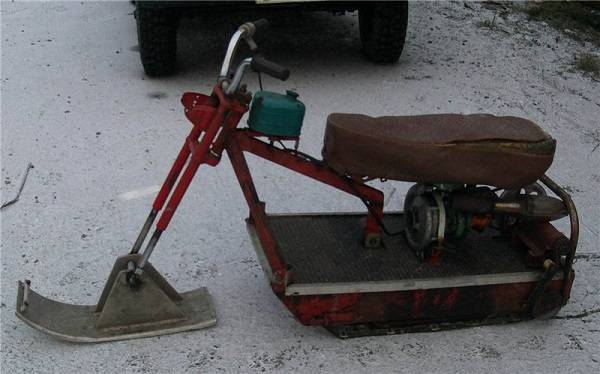

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

рамы;
двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
подвески, имеющей амортизатор;
руля;
пассажирского сиденья;
лыж либо гусениц;
системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

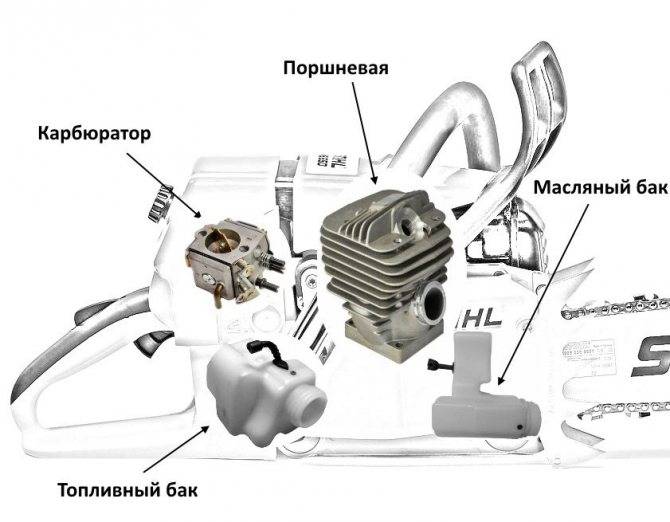

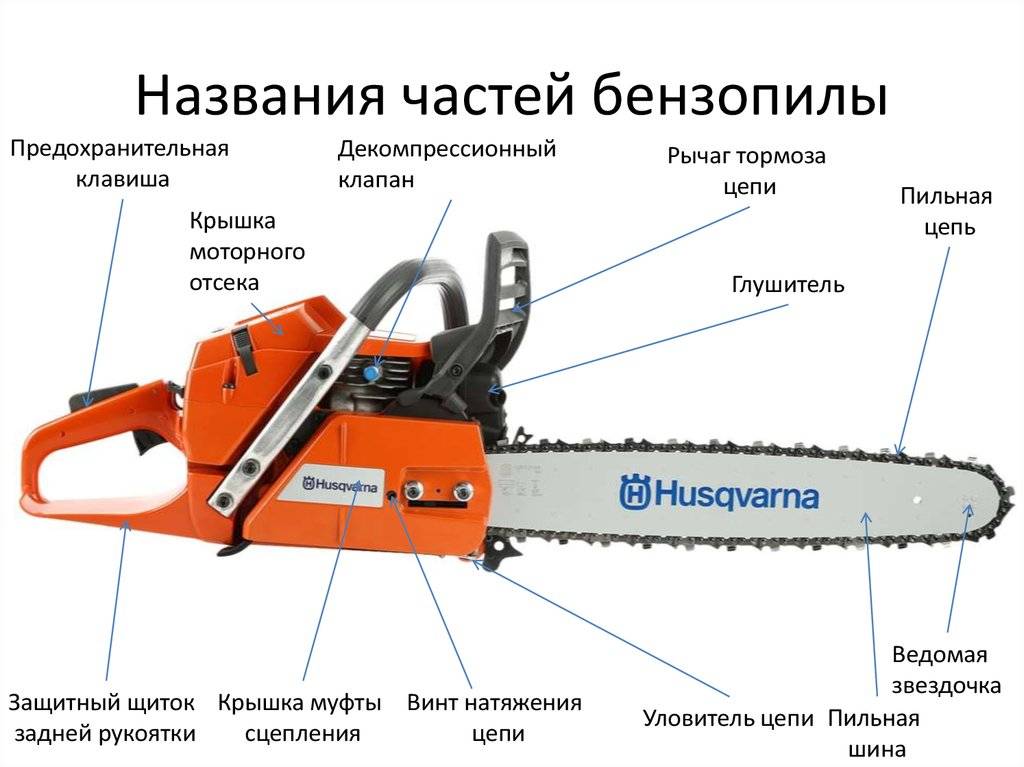

Общее устройство инструмента

Бензопилы или их второе название мотопилы применяются активно не только для заготовки дров, но еще и при выполнении строительных работ, а также с целью обрезки сада. Сегодня этот инструмент выпускается разными производителями — от известных, как например, Stihl, Husqvarna, Makita, Partner, Чемпион, и менее известных — Foresta, Старт, Limex и другие. Несмотря на отличия по названию, все эти инструменты имеют схожую конструкцию. Отличие лишь заключается в качестве деталей, из которых собираются отдельные и механизмы.

Чтобы разобраться с тем, как устроена бензопила внутри, нужно изначально узнать основные составляющие инструмента. Ниже представлена схема бензопилы, по которой можно узнать, какое устройство имеет этот инструмент.

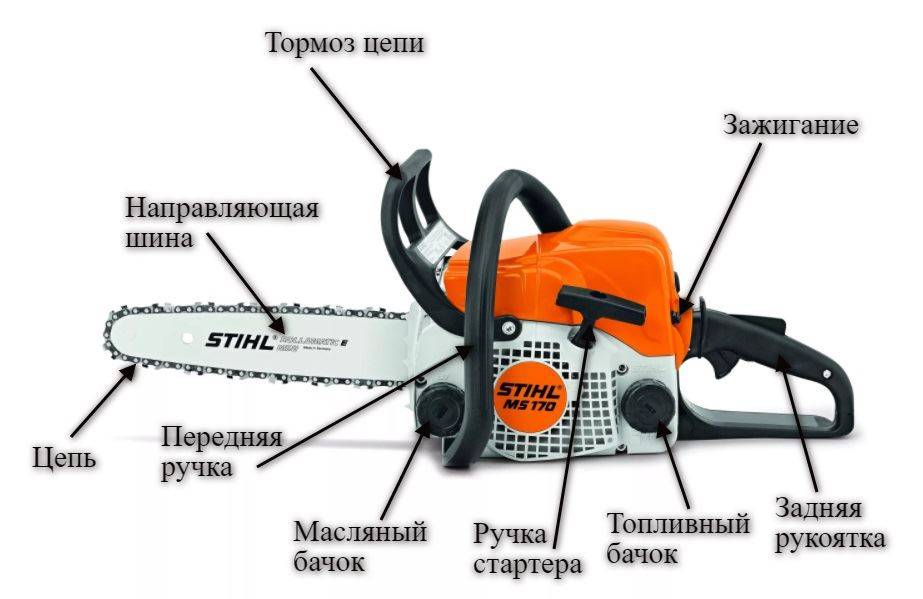

Коротко выясним, для чего нужны все составляющие детали бензоинструмента:

Задняя рукоятка — играет роль опоры для удерживания инструмента пильщиком. На этой рукоятке располагается курок газа, посредством которого происходит открытие дроссельной заслонки
Топливный бак — емкость, в которую заливается приготовленная смесь, состоящая из бензина с маслом. На такой смеси работают бензопилы, оснащенные двухтактным двигателем
Зажигание — механизм, отвечающий за подачу искры на свечу зажигания
Ручка стартера — служит для ручного запуска ДВС. Стартер соединен с коленчатым валом, который нужно прокрутить, чтобы запустить мотор
Масляный бак — это емкость, в которую заливается цепное масло. Это масло расходуется в процессе работы инструмента на смазку цепи, звездочки и шины
Передняя рукоятка — главная ручка, посредством которой удерживается инструмент при выполнении пильных манипуляций
Тормоз цепи — это блокиратор, который позволяет мгновенно осуществить остановку цепи в случае ее заедания в древесине или в случае возникновения опасности контакта человека с вращающейся частью инструмента
Направляющая шина — деталь, по которой происходит перемещение цепи бензопилы
Цепь — главный элемент, обеспечивающий распиливание древесины

Это основные составляющие рассматриваемого инструмента, с назначением которых нужно разобраться перед тем, как впервые приступать к работе. Если бензопила выходит из строя, то ее поломки преимущественно связаны с внутренними механизмами. Именно о том, как устроена бензопила внутри, и какой принцип работы она имеет, рассмотрим более детально.

Поломки стартера и способы их устранения

Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.

Распространенные поломки пускового механизма агрегатов и их устранение:

Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм

Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера

После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.

https://youtube.com/watch?v=neOtS0GGXhE%3F

Техобслуживание свечи зажигания

Отсоедините кабель свечи зажигания.

Выключите бензопилу и установите ее на ровную поверхность.Чтобы достать до свечи зажигания на изображенной модели, открутите крышку воздушного фильтра. Возьмитесь за кабель ботинка и снимите свечу зажигания. При необходимости проверьте и замените свечу зажигания. Чтобы снова подсоединить кабель, установите ботинок обратно на свечу зажигания. Установите на место крышку воздушного фильтра и любой другой снятый корпус.

Выверните свечу зажигания торцевым ключом.

Выверните свечу зажигания торцевым ключом из комплекта поставки бензопилы, а затем отвинтите ее вручную.

Очистите свечу зажигания и установите зазор между электродами. Для проверки свечи зажигания и других компонентов необходимо слить топливо из топливного бака. Вставьте свечу зажигания в ботинок и установите переключатель управления в исходное положение.

Надевая тяжелые резиновые перчатки, держите только ботинок и прикасайтесь резьбой свечи зажигания к открытой металлической части блока двигателя как можно дальше от отверстия свечи зажигания; на показанной модели винт корпуса. Потяните за стартовый шнур 2 или 3 раза.

Если появляется яркая щелчковая искра, свеча зажигания и другие компоненты системы зажигания исправны. В противном случае повторите тест с помощью новой свечи зажигания. Если по-прежнему отсутствует искра, диагностируйте выключатель, затем, при необходимости, ЭМЗ. Снимите с ботинка свечу зажигания, завинтите и затяните ее. Заправьте бензопилу и снова подсоедините кабель свечи зажигания.

Вставьте свечу зажигания в ботинок и установите переключатель управления в исходное положение.

Вопросы пользователей о работе бензопил

Бензопила Хускварна заводилась только на подсосе и потом глохла. Купил новый китайский карбюратор, внешне один в один, холостые стал держать ровненько и заводится без подсоса. Начинаешь пилить через 2 секунды глохнет. Если сделать перегазовку, то еще недолго пилит, но потом все равно высокие обороты не держит. В чем дело?

Для начала проверьте топливный фильтр. Если в порядке, выкрутите винт низких оборотов (L), пока не начнет нормально набирать обороты. Поскольку Х.Х увеличится, уменьшите его болтом (Т), который сверху.

Бензопила McCULLOCH MAC930 CC30 KW1,2 шина 35 см, сборка Италия 90-х годов. Поршневая, сальники в идеале. Не держит холостые обороты или не набирает, когда пытаешься разогнать ее, ощущение что захлебывается бензином. Из выхлопной льется бензин. В чем проблема и как исправить?

По описанным симптомам, плохо поступает бензин, наверное, от долгого бездействия высохла диафрагма. Можно заправить пилу бензином, прокачать вручную и оставить на некоторое время. От бензина все резинки должны отмокнуть и заработать. Если не поможет, то можно подобрать карбюратор от какой-нибудь современной китайской пилы схожей кубатуры (к примеру, от Штиля). После замены подогнать стык с цилиндром.

Если я заливаю в бензопилу Husqvarna масло Штиль или любое другое фирменное, то нужно соблюдать пропорции 1:25 как указано в инструкции?

Если заливается фирменное масло для двухтактных двигателей, то не важно, от какого оно производителя. Качественные ГСМ известных брендов взаимозаменяемы, а рекомендации производителя, что «наше масло- лучшее» только маркетинговый ход

Можно смело заливать в бензопилу Stihl масло Husqvarna и наоборот, соблюдая пропорции как для фирменных ГСМ.

Почему бензопила пилит криво, то есть ее уводит в сторону?

Повело шину из-за неравномерного износа. При работе не забывайте переворачивать ее! Если шина уже неравномерно изношена, поможет только замена.

Почему бензопила Тайга 245 работает только на подсосе и карбюратор не поддается регулировке?

Возможные варианты: пробита диафрагма карбюратора, не герметична прокладка между цилиндром и картером, карбюратором и цилиндром, пропускают сальники коленвала. В тайге 245 при подсасывании воздуха в картер извне нарушается работоспособность бензонасоса, встроенного в карбюратор, из-за отсутствия разряжения. При этом пила работать не будет. Подсосом закрывается доступ воздуха в карбюратор. Это подтверждает отсутствие герметичности в тех местах, что указаны выше.

Как снять сцепление на бензопиле?

Чтобы устранить любую из неисправностей барабана или ведущей звездочки, оператору потребуется снять сцепление с бензопилы.

Порядок действий должен быть следующим:

Вначале нужно ослабить цепь и снять всю пильную гарнитуру;
Далее оператор должен демонтировать воздушный фильтр и пластиковую крышку штатного корпуса сцепления;
После этого потребуется застопорить коленчатый вал – в результате он должен оставаться неподвижным в процессе демонтажа заводского сцепления. Чтобы заблокировать коленвал, можно вытащить крышку корпуса стартера и вставить 2 небольших металлических болта в ротор, предусмотренный в устройстве системы зажигания. Второй вариант – демонтаж свечи с последующим опусканием поршня и его блокировки. Чаще всего для этого используется моток тонкой веревки;
Затем можно переходить к демонтажу самого сцепления. Для этого инструментом из комплекта пилы или ключом для обслуживания болгарки нужно аккуратно открутить сцепление по ходу стрелки часов

При этом важно не сорвать механизм с резьбы;
Далее нужно демонтировать барабан и ведущую звезду;
На следующем этапе потребуется установить новое сцепление и закрутить его на резьбе против хода стрелки часов до упора. Для этого нужно еще раз заблокировать коленчатый вал

В противном случае появится риск поломки стартера, расположенного на противоположном конце коленвала;

После этого нужно собрать сцепление на бензопиле и окончательно затянуть его. Для этого потребуется передвинуть ручку инерционного тормоза от себя, произвести запуск ДВС бензопилы и быстро вернуть рычаг тормоза в обратное положение.

После замены механизма нужно дать ему время на притирку с другими узлами пилы. Для этого необходимо завести бензопилу и дать ей время поработать на холостом ходу. Спустя 5 минут нужно слегка надавить на рычаг газа. Выполнив 2–3 нажатия рычага с интервалом 1–1,5 минуты, можно переходить к дальнейшей эксплуатации садового бензоинструмента.
