Установка поверхностного насоса для дачи: правила подключения и эксплуатации

Схема как подключить своими руками

Установленное в техническом помещении дома оборудование включает:

  1. Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.
  • В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
  • Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.
  1. Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.
  • В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
  • Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
  • Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Лучшие вибрационные насосные станции

В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.

DAB E.sybox Mini 3 (800 Вт)

5

★★★★★оценка редакции

100% покупателей рекомендуют этот товар

Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.

Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.

Достоинства:

  • простота установки;
  • удобство использования;
  • производительность 4.8 м³/ч;
  • напор до 50 метров;
  • долговечность.

Недостатки:

высокая цена.

DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.

Metabo HWW 4000/25 G

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.

Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.

Достоинства:

  • простота обслуживания;
  • долговечность;
  • производительность до 4000 л/ч;
  • мощный двигатель;
  • отверстие для залива воды.

Недостатки:

короткий кабель.

Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.

ЗУБР НАС-Т5-1100-С

4.8

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.

Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.

Достоинства:

  • прочный корпус;
  • долговечность;
  • мощный двигатель;
  • высокая производительность;
  • обратный клапан.

Недостатки:

короткий сетевой кабель.

ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.

Акваробот М 5-10 (В)

4.8

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.

Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.

Достоинства:

  • компактность;
  • высокая производительность;
  • удобство обслуживания;
  • простота установки;
  • низкая цена.

Недостатки:

малая глубина всасывания.

Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.

Основные правила эксплуатации

После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.

Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.

Основные эксплуатационные особенности

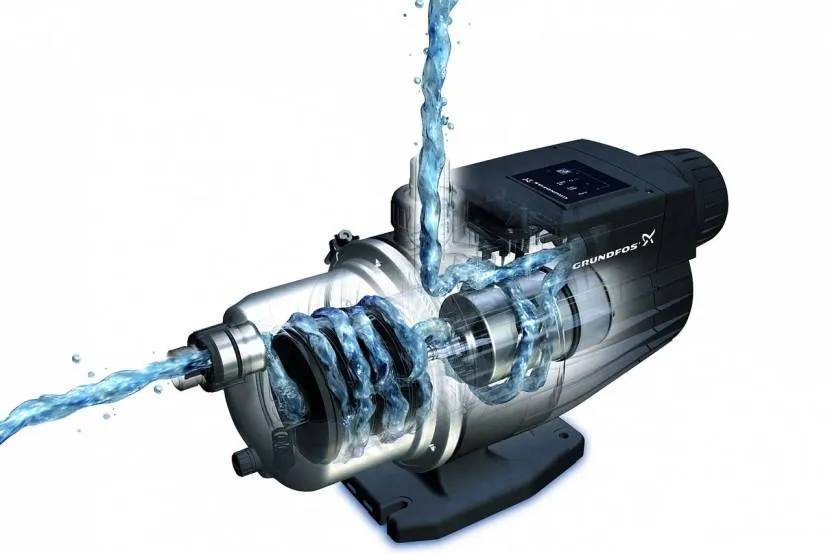

Насос называется поверхностным, потому что для перекачивания воды его не нужно погружать в водоисточник. Монтаж осуществляют на уровне земли или чуть выше. Такое устройство для перекачивания воды относится к недорогому, но надежному оборудованию. При этом с его помощью не удастся поднимать и подавать воду с глубоких, например, артезианских скважин.

Обычно насос поверхностного размещения способен подавать воду с глубины максимум 9 м. Причем такое оборудование должно быть оснащено эжектором. Другие его варианты обеспечивают перекачку воды с меньшей глубины.

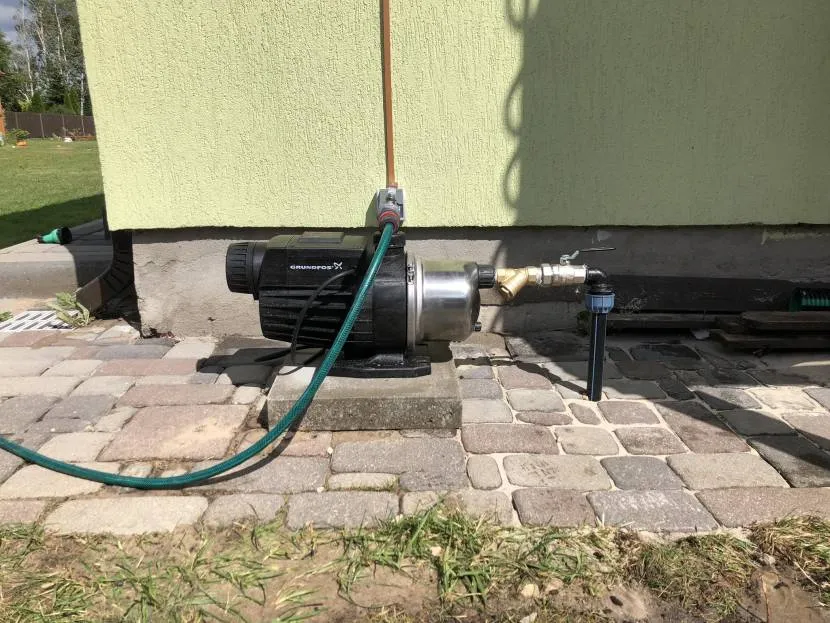

Вариант поверхностного насоса для неглубокой скважиныИсточник hummerplus.ru

Производители выпускают оборудование с небольшой мощностью. Доступны также устройства с более высокой производительностью. Широкий ассортимент поверхностных электронасосов позволяет выбрать модель под конкретные нужды. Маломощное оборудование обычно используют для полива растительности на частной территории, а более производительные модели применяют для бесперебойного обеспечения водой жилой постройки.

Итак, электронасосы поверхностного монтажа позволяют выполнить забор воды из следующих источников:

  • колодца;
  • неглубокой скважины;
  • бочки или другого резервуара;
  • искусственного или природного поверхностного водоема.

Независимо от вида водоисточника такое насосное оборудование работает по одному и тому же принципу. Устройство перекачивает воду, потому что на его всасе создается разрежение. Жидкость движется по водоводу из-за разного давления с двух сторон насоса.

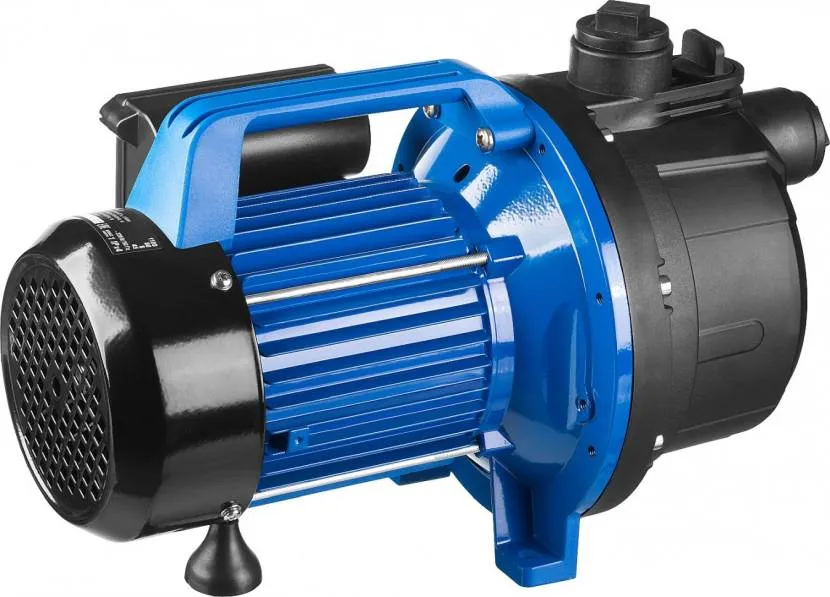

На всасе и выходе у поверхностного насоса разное давлениеИсточник prom.st

Перед тем как подключить насос к скважине или другому водоисточнику, точно определяют глубину, с которой будет подниматься вода. Ведь оборудование окажется бесполезным, если, например, скважина слишком глубокая.

На эту характеристику устройства оказывает влияние атмосферное давление, точное стандартное значение которого составляет 760 мм рт. ст. Именно такая максимальная величина может образоваться на всасе поверхностного насосного оборудования. Теоретически она не позволит перекачивающему устройству осуществить даже забор ртути при вакууме с глубины более 10,3 м. В реальности же перекачка выполняется воды, при движении которой по трубопроводу образуются гидравлические потери. Из-за них возможная глубина подъема уменьшается. Именно поэтому реальная характеристика практически никогда не превышает 9 м.


Чем меньше расстояние от насоса до водоисточника, тем эффективнее будет работать оборудованиеИсточник msreal.lv

Когда домовладелец обращается в специализированную компанию за помощью по обустройству автономного водопровода, ее специалисты обязательно порекомендуют автоматизированное управление для поверхностного насосного устройства. После монтажа такой системы оборудование станет автоматически отключаться, если в него перестанет поступать вода. Защита от сухого хода ощутимо увеличит срок эксплуатации устройства.

Автоматизированное управление также можно использовать для программирования времени отключения электронасоса. Это пригодится, когда он используется для полива растительности на участке или наполнения какой-либо емкости, например, гидравлического бака. Автоматизированное управление обеспечит постоянный доступ к воде и не даст насосу работать вхолостую.

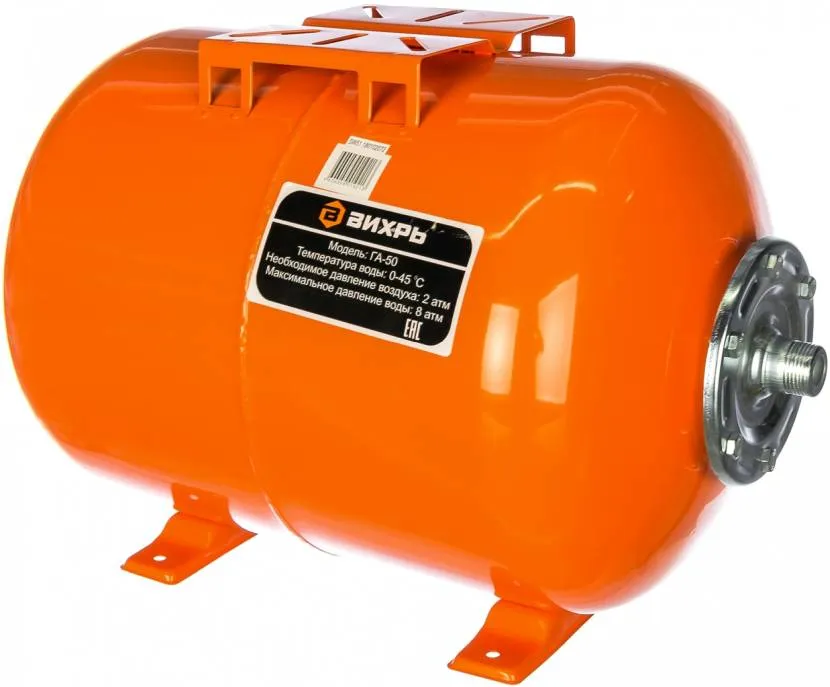

Гидробак для поверхностного насосаИсточник stblizko.ru

Специалисты также рекомендуют вместе с насосом поверхностного размещения использовать манометр. Его не придется отдельно приобретать, если решено в системе установить гидробак, который всегда комплектуется таким контрольно-измерительным прибором.

Гидробак – это резервуар с мембраной из прочной, но эластичной резины. Данный элемент растягивается, когда емкость заполняется водой. Мембрана обеспечивает необходимое давление в водопроводе. Она сжимается по мере расхода воды.

Как и из чего сделать насосную станцию своими руками?

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

  1. Целесообразность самостоятельной сборки
  2. Основные моменты сборки
  3. Конструкция автоматической насосной установки
  4. Варианты без гидравлического бака
  5. Как сделать насосную станцию с погружным (глубинным) насосом? (видео)
  6. Установка насосного агрегата
  7. Этапы установки
  8. Обслуживание автоматического насосного агрегата

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

Подключение оборудования

Итак, как следует правильно подключить домашнюю насосную станцию, чтобы в дальнейшем не столкнуться с техническими несостыковками? В первую очередь устанавливаем агрегат на специально подготовленное основание. Оно может быть кирпичным, бетонным или деревянным. Чтобы обеспечить устойчивость, привинчиваем ножки станции при помощи анкерных болтов.

Для монтажа насосной станции предусмотрены специальные ножки-подставки, тем не менее, для придания дополнительной устойчивости оборудование обязательно фиксируют с помощью болтов

Если под оборудование подложить резиновый коврик, можно погасить ненужные вибрации.

Для более удобного обслуживания насосную станцию устанавливают на основание высотой с обычный стол, сделанное из прочного материала – бетона, кирпича

Следующий шаг – подключение трубы, идущей от скважины. Чаще всего это полиэтиленовое изделие диаметром 32 мм. Для соединения потребуются муфта с наружной резьбой (1 дюйм), металлический уголок с наружной резьбой (1 дюйм), обратный клапан с аналогичным диаметром, прямой кран «американка». Все детали соединяем: трубу закрепляем муфтой, «американку» фиксируем при помощи резьбы.

Один из обратных клапанов находится в скважине, второй монтируется прямо к насосной станции. Оба клапана служат для защиты системы от гидроударов и обеспечивают правильное направление движения воды

Второй выход предназначен для сообщения с водопроводной сетью. Обычно он расположен в верхней части оборудования. Трубы соединения также выполнены из полиэтилена, так как это недорогой, пластичный, прочный материал. Фиксирование происходит похожим способом – при помощи «американки» и комбинированной муфты (1 дюйм, угол 90°) с наружной резьбой. Сначала «американку» прикручиваем к выходу станции, затем в кран монтируем муфту из пропилена, напоследок водопроводную трубу фиксируем в муфте методом спайки.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

После того, как вы подключили насосную станцию к системе водозабора и водопровода, необходимо проверить качество ее работы.

Для полной герметизации соединений необходимо их уплотнение. Традиционно используют обмотку из льна, поверх него наносят специальную уплотнительную пасту

Установка насосной станции на даче

Подключить на даче насосную станцию своими руками очень просто. Вооружитесь инструкцией по эксплуатации к насосной станции, парой разводных ключей и необходимым набором фитингов и запорной арматуры и следуйте нашей пошаговой инструкции по установке.

  1. Установите насосную станцию на предназначенное для нее место. С помощью болтов закрепите станцию на месте. Чем надежнее будет закреплена станция – тем меньше будет чувствоваться вибрация и слышен шум ее работы. Лучше производить установку на бетонную или кирпичную основу, так как деревянный настил со временем может прогнить. Рекомендуем также использовать резиновые прокладки между ножками станции и полом, чтобы дополнительно снизить вибрацию станции.
  2. Труба (или жесткий шланг), которая будет подавать воду в станцию должна иметь с одной из стороны обратный клапан. Если ваша насосная станция снабжена погружным насосом, тогда обратный клапан необходимо ставить непосредственно перед входным отверстием в станцию. В другом случае – обратный клапан должен располагаться на трубе со стороны источника, т.е. на ее “подводной” части.

Установка обратного клапана

  1. Для увеличения срока службы насосной станции – перед входным отверстием также устанавливают фильтр грубой или тонкой очистки, чтобы попадающая вода в станцию была уже отфильтрована.
  2. Подключите вводную трубу с установленными обратным клапаном и фильтром к станции, используя соединительные муфты (в комплект поставки станций обычно не входят).
  3. К выходу из станции (малое отверстие) подсоедините трубу или шланг вашего водопровода. Здесь также можно использовать фильтры грубой и тонкой очистки для улучшения качества потребляемой воды.
  4. Да, насосная станция подключена к системе водоснабжения вашей дачи вашими же руками. Давайте устроим системе тест-драйв! Не убирая далеко гаечные ключи, включайте насосную станцию в электросеть. При необходимости затяните сильнее элементы крепления станции и соединения труб.

Успешный запуск насосной станции на даче

Если насосная станция сразу не запускается, то скорее всего в системе много воздуха и мало воды для запуска, а самостоятельно с этим могут справиться только самовсасывающие насосы. В этом случае вам нужно найти сверху насосной станции металлический болт и, открутив его, используя тонкий шланг наполнить систему водой. Возможно вам понадобится повторить эту операцию несколько раз, чтобы насос запустился в штатном режиме.

Подключение скважинного насоса к электропитанию через реле давления

Экономные владельцы, стремящиеся снизить стоимость мероприятий по обустройству скважины, предпочитают обходиться без автоматики, выполняя подключение через реле давления. Защитный механизм предназначен для отключения насоса при достижении напором воды верхнего предела и возобновлении запуска при падении показателя до нижней границы. При использовании гидроаккумулятора обозначенные пороги измеряются в накопительном баке.

Принцип действия системы водоснабжения дома при подобном способе подключения следующий:

  • реле срабатывает при падении давления в системе, вызванном открытием крана или включением бытовой техники, использующей воду;
  • прибором отдается команда на запуск насосного агрегата, происходит наполнение расширительного бака, подключенного к водопроводной магистрали;
  • отключение помпы производится при достижении верхнего предела давления в накопительной емкости.

С помощью реле в системе поддерживается стабильный напор воды, оборудование эксплуатируется в щадящем режиме, включаясь при необходимости.

Схема подключения

Расширительный резервуар и реле давления относятся к автоматическим приборам первого поколения. Для такого варианта подключения помпы к системе электроснабжения потребуется установка дополнительных элементов, представленных манометром и датчиком сухого хода. Первое устройство позволяет контролировать работу насосного агрегата и настраивать систему, отслеживая изменения напора жидкости. Предназначением второго является остановка оборудования при прекращении подачи воды.

Шкаф управления

Наиболее совершенный автомат для контроля над работой насосного оборудования – это шкаф управления. В это устройство встроены все необходимые узлы и предохранительные блоки для управления погружным насосом.

С помощью такого шкафа можно решить множество задач:

  1. Оборудование обеспечивает безопасный плавный запуск двигателя.
  2. Осуществляется регулировка работы частотного преобразователя.
  3. Устройство отслеживает эксплуатационные параметры системы автономного водоснабжения, а именно давление, температуру жидкости, уровень воды в скважине.
  4. Автомат выравнивает характеристики тока, подающегося на клеммы двигателя, а также регулирует частоту вращения вала насосного оборудования.

Также есть шкафы управления, которые могут обслуживать несколько насосов. Эти изделия могут решать ещё больше задач:

  1. Они будут контролировать периодичность работы насосов, что позволит увеличить срок службы агрегатов, поскольку благодаря блоку управления может обеспечиваться равномерный износ механических частей.
  2. Специальные реле будут отслеживать непрерывную работу насосных изделий. При выходе из строя одного агрегата, работа будет перекладываться на второе изделие.
  3. Также система автоматики может самостоятельно контролировать исправность насосного оборудования. Во время длительного бездействия насосов будет предотвращаться их заиливание.

В стандартную комплектацию шкафа управления входят следующие узлы и элементы:

Автоматика для насосов системы водоснабжения

  • Корпус в виде стальной коробки с дверками.
  • На основе крышки корпуса изготавливается лицевая панель. В неё встроены кнопки пуска и остановки. На панели устанавливаются индикаторы работы насоса и датчиков, а также реле для выбора автоматического и ручного режима работы.
  • Возле входа в аппаратный отсек шкафа устанавливается устройство контроля фаз, которое состоит из 3-х датчиков. Этот блок отслеживает нагрузку по фазам.
  • Контактор – это изделие для подачи электрического тока на клеммы насоса и отключения агрегата от сети.
  • Предохранительное реле для защиты от короткого замыкания. В случае замыкания будет повреждён плавкий предохранитель, а не обмотка электродвигателя насоса или узлы и детали шкафа.
  • Для контроля над работой агрегата в шкафу стоит блок управления. Здесь есть датчики переполнения, запуска и остановки насоса. При этом клеммы этих датчиков выводятся в скважину или гидробак.
  • Для управления вращением вала электродвигателя используется частотный преобразователь. Он позволяет плавно сбрасывать и наращивать частоту вращения двигателя при запуске и остановке насосного оборудования.
  • Датчики температуры и давления присоединяются к контактору и предотвращают запуск насоса в неподходящих условиях.

Самостоятельное подключение

Как подключить скважину к насосу? Сделать это можно при помощи профессионалов или же самостоятельно. Услуга мастеров будет стоить не так уж и дешево, поэтому все чаще предпочтение отдается установке своими силами. Сделать это не так уж сложно, если предварительно изучить порядок действий.

Рассмотрим самую простую схему насоса, которая поможет как в подключении, так и при эксплуатации.

На выходной патрубок устанавливается особый переходник для труб. Чаще всего он продается сразу с агрегатом. Если нет, придется докупить его. На данный переходник прикручивается муфта.

Монтаж поверхностного насоса

Монтаж поверхностного насоса в скважину осуществляется либо в помещении, либо непосредственно над ней. Подключение поверхностного насоса к скважине начинается с того, что в земле следует выкопать место для прибора ниже уровня промерзания почвы – кессон.

Начинаем подключение поверхностного насоса:

  • к всасывающей части прикрепляем необходимый нам шланг;
  • в месте окончания шланга следует закрепить специальный клапан. Он препятствует обратному сливу воды в момент отключения прибора;
  • фильтрующий элемент прикрепляется на обратный клапан. Он чистит воду от грязи и частичек песка;
  • шланг погружается в отверстие на нужную глубину.

Установку насоса в скважину своими руками осуществить совсем несложно при наличии инструмента.

Схема подключения поверхностного прибора представлена на рисунке:

Схема 1

Монтаж погружного насоса

Для установки глубинного насоса в скважину, необходимо четко следовать инструкции. Погружной насос для скважин устанавливается прямо в отверстие. Причем должен быть выдержан определенный зазор между прибором и шахтой, иначе он попросту сгорит. В инструкции можно узнать минимальное расстояние между стенками. Как подключить погружной насос?

Инструкция по установке погружного насоса в скважину выглядит следующим образом:

  • на патрубок насоса монтируется обратный клапан. Он препятствует сливу воды трубой, когда прибор прекращает работу;
  • к всасывающей части прикрепляется особый клапан, фильтрующий воду;
  • на обратный клапан прикрепляется шланг, по которому вода будет подниматься вверх;
  • провод электропитания к глубинному насосу крепят к нагнетательному шлангу при помощи особых клипс или стяжек из полимерного материала;
  • в кронштейны верхней части корпуса прибора вводят шпагат. Именно на нем он будет висеть в скважине;
  • как опустить насос в скважину? Делать это нужно аккуратно и исключительно при помощи каната.

Установить глубинный насос – не такая уж и сложная задача, с которой можно справиться и самостоятельно.

Схема подключения агрегата погружного типа представлена на рисунке.

Схема подключения 2

После погружения на нужную глубину, канат необходимо зафиксировать специальными кронштейнами. На какую глубину нужно опускать насос? Обычно прибор фиксируют в метре от дна. Глубина монтажа глубинного насоса зависит и от свойств почвы и уровня грунтовых вод.

Типичные ошибки при подключении

При монтаже крайне важно избежать ошибок, которые впоследствии обязательно скажутся в будущем. Наиболее типичные из них при монтаже насоса в скважину следующие:

  • неверное определение высоты подвеса агрегата;
  • малое сечение питающего электрокабеля;
  • пренебрежение установкой защиты от нестабительности напряжения;
  • недостаточный диаметр трубы для подачи воды;
  • отсутствие в системе обратного клапана;
  • неверный подбор либо отсутствие КИП и управляющей автоматики.

Вот и все. Теперь вы знаете, как правильно установить насос в скважину. Как видим, делать самому это несложно, главное, вникнуть во все нюансы. Еще один совет – не экономьте на насосной станции. Лучше один раз потратиться и купить качественный прибор, чем потом постоянно чинить дешевый. И еще – перед тем как установить насос в скважину, просмотрите видеоролики, где подробно рассказывается обо всех нюансах.

Какая насосная станция лучше всего подходят для частного дома?

Ключевым критерием выбора чаще всего становится цена

Однако ориентироваться исключительно на стоимости агрегата не стоит, поскольку здесь важно подобрать модель насоса, которая будет выполнять поставленные задачи в индивидуальном случае.. Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м

Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Компактные насосные станции подходят для установки в скважины исключительно на глубину до 20 м. Если вы рассматриваете такой вариант для более глубоких источников, он себя не оправдает.

Если вы ищете насос для монтажа на глубину до 10 м, рассмотрите варианты однотрубных станций. Они стоят относительно недорого и просто устанавливается. От 10 до 20 м – это глубина, для которой лучше всего подходят двухтрубные модели

Здесь важно обеспечить, чтобы насос мог поднимать воду с указанной глубины. Ориентируйтесь на технические возможности конкретной модели или обратитесь к менеджеру за помощью в выборе наиболее оптимального насоса.



В продаже вы найдёте модели насосов, которые работают с относительно невысоким показателем шума. Их вы можете использовать даже в подвальных помещениях частного дома. Для установки на глубину свыше 20 м подходят только глубинные насосы. Они оснащены всеми необходимыми датчиками, конструктивными элементами для подъема воды с большой глубины.

Как правильно опустить

Установка насоса в скважину своими руками осуществляется после изучения инструкции с чертежами по монтажу помпы и получения практического опыта по видео-роликам ниже.

В соответствии с паспортными данными на выработку, глубиной погружения подбираются скважинный агрегат и материалы. При сборке конструкции и в монтажных работах участвуют два или три человека, последовательно, по шагам, выполняя операции:

  1. Проверяем комплектацию проекта и раскладываем для сборки погружной насос, напорный шланг, кабель управления, трос и крепёжные детали.
  2. Сборку начинаем с установки обратного клапана в выходное отверстие на помпе с помощью переходного фитинга. При этом учитываем направление движения жидкости, указанное стрелкой на корпусе.
  3. Обрезаем конец напорной трубы под углом 90 градусов к оси, надеваем на шланг пластиковую муфту с уплотнительным кольцом и вставляем в корпус переходного фитинга, вкрученного в клапан. Закручиваем гайку муфты, закрепляя соединение.
  4. С помощью термоусадочной муфты подсоединяем кабель управления к двигателю, а место входа проводов в корпус агрегата заливаем гидроизоляционным клеем.
  5. В проушины на корпусе устройства вставляем страховочный трос, продетый конец перегибаем в петлю и с помощью специального замка и прижимной шайбы соединяем с основной частью каната.
  6. Чтобы при опускании в шахту кабель и трос не задевали колонну, соединяем вместе со шлангом в единую плеть, используя пластиковые хомуты. В метре от помпы стяжки фиксируем через 20 см, а далее до верха обсадной – через метр.
  7. Отрезаем при помощи болгарки обсадную трубу до дна кессона и устанавливаем на конец оголовок. Крышка служит для защиты скважины от попадания мусора, и в ней выполнены отверстия под напорный шланг, кабель и страховочный трос.
  8. Продеваем в отверстия на оголовке шланг, кабель и трос. Напорную трубу отрезаем на уровне крышки и вставляем в нее угловой фитинг для соединения с водяной магистралью, уложенной в траншею к дому. Страховочный трос закрепляем на карабине обсадной колонны. Кабель укладываем в траншею и заводим в техническое помещение.
  9. Если скважина пробурена не далее 5–7 метров от дома, подключение упрощается, кессон не устанавливается. Напорная труба отрезается на уровне земли и вместе с кабелем, через оголовок заводится в техническое помещение в утепленном лотке. Чтобы зимой вода не замерзала, в магистральный шланг вставляют обогревательный провод, а обратный клапан на насосе не устанавливают. После закачки жидкость стекает обратно, а труба ПНД остается сухой.

При устройстве водовода в дом ниже точки промерзания земли до этого уровня прокапывается траншея. В обсадной трубе, у дна канавы, высверливается отверстие, в котором закрепляется адаптер. Через переходник, по траншее в дом заводится напорный шланг и кабель управления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
