Демонтаж водяного полотенцесушителя
Перед снятием водяного нагревательного устройства производится перекрытие подачи воды локально или во всем доме. В местах резьбовых соединений ключами откручивают крепления, предварительно подставив ведро для стока воды. Если сделать это невозможно из-за прикипания поверхностей, нагреватель срезают болгаркой так, чтобы оставался небольшой участок трубы, на котором можно нарезать новую резьбу. Затем полотенцесушитель снимают с кронштейна, а на его место устанавливают новый. Однако если трубы сильно проржавели, то их следует полностью заменить на новые металлопластиковые. Для этого их срезают до целого участка, а затем при помощи соединительных муфт создают соединение с новыми трубами.

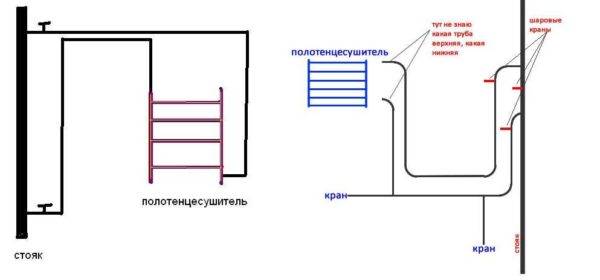

Нерабочие схемы врезки
По неопытности или учитыванию не всех факторов функционирования и установки полотенцесушителя может быть реализована схема врезки, которая не будет работоспособна (включая варианты, требующие слишком частых периодических работ по обслуживанию).
Установка слишком поднятого и гнутого «горба» на верхнем отводе приведет к скоплению в нем воздуха и остановке циркуляции теплоносителя. Ввиду того, что в горячей воде почти всегда есть пузырьки воздуха, они начнут собираться в этом месте. В результате образуется пробка, которая остановит теплоноситель.
Недопустимый «горб» отвода — верхний ряд рисунок первый слева
Нижний отвод может быть расположен не ниже точки врезки в сушилку, а выше нее, между нижней и верхней точками. Движение горячей воды по полотенцесушителю происходит по принципу естественной циркуляции, когда вода сама опускается по трубам под действием силы тяжести. Выходя из сушилки, вода будет продолжать остывать. Дойдя до верха перед точкой входа трубы в стояк, остынет еще больше и начнет стремиться обратно – навстречу поднимающейся более горячей. Эффективность циркуляции будет снижаться со временем, вероятна даже ее остановка. Признаком такого явления будет более горячий верх и более холодный низ сушилки.
Заниженность нижнего отвода
Схема нижнего подключения полотенцесушителей с отводами, располагаемыми над точками врезки в сушилку, похожа на предыдущую – но более некорректна. Тепловых ловушек здесь уже 2, поэтому прекращение циркуляции горячей воды будет еще быстрее.
Если есть предложение установить верхний отвод под натяжной потолок, а нижний – под плитку пола, сразу следует отказываться.
Неправильный монтаж отводов — верхний ряд рисунок по центру
Верхний изгиб трубы будет собирать воздух и превратится в воздушную пробку – горячая вода здесь проходить не будет. Нижний будет отдавать много тепла в пол и станет пробкой тепловой – выходить холодная вода не будет, даже проталкиваемая горячей. В результате случится превращение полотенцесушителя в обычное украшение ванной.
Установка байпаса (трубопровод, который соединяет отводы и работает как перемычка на случай отключения) не должна быть с большим смещением, а байпас — иметь меньшее сечение.
Неправильный монтаж байпаса
Проблема — в нижней точке его монтажа: при смещении давление там будет выше, чем в верхней. Поток будет стремиться больше через нижнюю точку, но навстречу ему будет идти остывающий. Возникает взаимное торможение, после которого всё зависит от циркуляционного насоса. При достаточной его мощности или удачном расположении создаваемый им правильный поток преодолеет естественное стремление жидкости, или будет неравномерный нагрев байпас и самого полотенцесушителя.
Корректный монтаж байпаса
Такая же ситуация возникнет при большом перепаде внутренних диаметров основной трубы и байпаса (сужение трубы приводит к изменению скорости движения в ней жидкости). Минимизировать сужение можно установкой переходников – критично резкое изменение диаметра.
Этот вариант еще осложняется тем, что в байпасе создается некий баланс давлений более холодной и горячей воды. При определенных ситуациях баланс нарушится, течение потоков разной температуры изменится, и вся сушилка станет менее нагретой, или охладится.
Большой перепад диаметра
Байпас смещенный и зауженный хорош при боковом монтаже полотенцесушителя при подаче теплоносителя исключительно сверху.
Шаг 1: Разметка и штробление стены
В ванную комнату приобретают один из двух видов полотенцесушителя: электрический или водяной. Первый вариант проще в монтаже, однако он требует больших энергозатрат. Поэтому чаще всего устанавливают водяной полотенцесушитель. Он подключается к общей отопительной системе или стояку горячей воды.
Подключение полотенцесушителя к отоплению – непрактично. Продолжительность отопительного сезона – 6 месяцев, поддерживать трубы в горячем состоянии круглый год будет невозможно, в отличие от подсоединения к стояку горячей воды. В этом варианте также возможны сложности. Вам потребуется получить разрешение на перекрытие воды во всем доме. В отопительный сезон это будет проблематично, возникает большая вероятность аварийной ситуации. Поэтому рекомендуем подключить полотенцесушитель к стояку ГВС.
Замена старого полотенцесушителя советского типа в ванной производится при помощи болгарки, вырезается змеевик вместе со стояком.
После демонтажа и перекрытия воды делаем разметку. Отмечаем карандашом места нижнего подключения и расположение труб для развода. При монтаже данной сантехники придерживаемся СНиП. Согласно нормативам, высота установки полотенцесушителя должна проводиться на расстоянии 1,2 м от уровня пола и располагаться не менее чем в 0,6 м от раковины, ванной и другого сантехнического оборудования.
Полотенцесушитель можно устанавливать над стиральной машиной, обеспечивая беспрепятственный доступ к технике. Сушилка типа лесенка, как в нашем случае, монтируется на такой высоте, чтобы человек со средним ростом мог свободно дотянуться до последней перекладины. При проведении разметки также учитывайте, что полотенцесушитель не должен располагаться на расстоянии более 2 м от стояка, в противном случае монтаж будет провоцировать большие теплопотери.
Дальше выдалбливаем в расчерченной части стены полости под трубы. Для проделывания штробы вы можете использовать специальный штроборез или обычную болгарку с дрелью. Во время штробления наденьте защитную маску и очки. Если вы оставляете трубы на виду, пропустите этот шаг. На концах стояка под вывод пластиковых труб устанавливаем шаровые краны, благодаря им вы в любой момент сможете перекрыть/возобновить подачу воды.
Демонтаж старого полотенцесушителя
Прежде всего, обратитесь в организацию, обслуживающую ваши сети водоснабжения и теплосети, чтобы они перекрыли подачу горячей воды на момент ваших работ по демонтажу. И лишь после этого начинайте снятие старой сушилки.
Кроме того, при снятии старого змеевика необходимо обратить внимание на износ того стояка, к которому он был присоединен. В случае если его состояние уже оставляет желать лучшего, то есть смысл заменить его частично, либо полностью
Будет нелишним так же спросить мнения соседей сверху, снизу. Вдруг они поддержат идею поменять стояк полностью. Даже когда будете выполнять замену лишь у себя, необходимо это делать с тем расчетом, чтобы древние трубы не оставались в перекрытиях, а места соединений с новыми участками были доступны и видны. Наметив требуемые места отрезки, срежьте часть стояка болгаркой вместе с сушилкой.
Нарезка резьбы на трубах
На срезанных концах труб необходимо еще нарезать резьбу. Для этого пригодиться специальный резьбонарезной станок. На специализированных рынках продают и дают данный инструмент напрокат. С торцов обрезанной трубы снимите фаски турбинкой, установите лерку требуемого калибра в гнездо инструмента и, хорошо закрепив на конце трубы, просто нарежьте резьбу.
Выбор наилучшего способа подключения
Водяные устройства можно подключить:
- к водопроводу горячего водоснабжения;
- к отопительной системе.
Популярнее первый способ, поскольку при таком раскладе обеспечивается нагрев круглые сутки весь год. Подключать же к системе отопления не рекомендуется, так как горячая вода будет доступна лишь в отопительный сезон. Тем более, это сопряжено с проблемой при потребности в замене зимой: никто не разрешит осуществить подобное — можно заморозить целый стояк.
При замене устаревшего полотенцесушителя советской модели необходимо найти прибор такого же диаметра, ориентированный на нижнее подключение. Если ремонт ванной привел к тому, что трубы «утонули» в стене, а на виду остались только выходы, то можно установить водяной агрегат с боковым подключением. Монтаж будет сложнее, зато выглядеть полотенцесушитель будет в разы привлекательнее.
Важно! При установке водяного прибора необходимо тщательно изолировать все соединения, иначе вы столкнетесь с серьезными трудностями: устранять протечки в трубах, спрятанных в стене, очень не просто
Пошаговая инструкция
Сначала нужно уточнить вид заменяемого устройства и тип его подключения. По способу подключения сушилки бывают водяные и электрические, а по конструкции — это панельные приборы в виде «змеевика» или «лесенки». При замене полотенцесушителя в ванной своими руками лучше менять его на аналогичную или похожую модель.
Водяные устройства подключают к трубам горячего водоснабжения или к системе отопления. Первый способ предпочтительней, потому что змеевик будет теплым всегда, когда есть горячая вода. Во втором случае он будет греться только в отопительный период.
Преимуществом электрического полотенцесушителя является независимость от энергосистем. Он работоспособен круглый год, и его можно устанавливать в любое место.
Подготовка к замене полотенцесушителя
Из числа устройств, предлагаемых торговой сетью, приобретем сушилку и монтажные элементы с учетом способа установки, диаметра подключаемых труб и поставленных задач. Заранее осмотрим заменяемую конструкцию и выясним способ ее подключения к коммуникациям. Измерим расстояние между вводом и выводом воды. Лучше всего, если у нового полотенцесушителя этот промежуток такой же, как у предыдущего. Иначе придется менять конструкцию сушилки и покупать дополнительные фитинги.
Сушилка может подсоединяться параллельно или последовательно по отношению к трубам стояка. Если она разрывает струю воды, то для замены нужно вызвать сантехника ЖЭУ и временно отключить стояк от системы ГВС. Делать это имеет право только представитель эксплуатирующей организации.
Установка полотенцесушителя параллельно снабжающей трубе с устройством перемычки не нарушает циркуляцию воды в стояке. В таком случае достаточно отсоединить сушилку от системы ГВС, перекрыв краны и направив поток воды в стояк.
Имеет значение чистовая отделка места подсоединения. Оно может происходить в штробе (более сложный вариант), либо снаружи. Возможно, для этого необходимо приобрести нужные средства, например, гипсокартон или плитку для маскировки места соединения.
Несовпадение диаметров легко решается. Для соединения таких труб применяют переходники.
Т.о., для решения задачи по замене полотенцесушителя в ванной своими руками необходимо предварительно выполнить следующее:
- приобрести полотенцесушитель нужной конструкции;
- собрать необходимые инструменты;
- продумать и начертить схему монтажа и чистовой отделки;
- подготовить материалы и комплектующие.
Демонтаж старой установки
Отрезая резьбу, нужно оставить отводы для возможности подсоединения к ним нового прибора. Место разреза должно быть расположено строго вертикально. Для этого используем строительный уровень. На оставленных концах труб сделаем небольшие фаски под углом 45°. Это позволит легче нарезать резьбу.
Старые крепления полотенцесушителя тоже обрежем болгаркой.
Подключение нового оборудования
Плашкой (леркой) нарезаем резьбу на сохраненных отводах, предварительно смазав их машинным маслом
Делать это следует осторожно, постепенно проворачивая лерку вполоборота, затем четверть оборота назад, и т.д. Наносим разметку в месте установки креплений полотенцесушителя, приложив его к стене. Перфоратором сверлим стену в намеченных точках
Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом
Перфоратором сверлим стену в намеченных точках. Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом.
Использование байпаса
Установка перемычки позволяет отключать прибор в автономном режиме. При выполнении ремонта из-за повреждения или неисправности сушилки для полотенец в стояке по-прежнему циркулирует теплоноситель через запасной канал — байпас. Разводка воды производится тройниками.
Между перемычкой и сушилкой устанавливают шаровый кран. На втором выходном конце ставят кран Маевского для спуска воздуха.
Как проверить качество подключения
После монтажа устройства для проверки герметичности соединений в него постепенно подают воду. Это надо делать медленно, чтобы избежать гидроудара.
Нижнее подключение
Вариант с нижним штатным подключением прибора имеет ограничения:
- Стабильно работает в системах с верхней разводкой или принудительной циркуляцией.
- Обратку прокладывают ниже подсоединения к лесенке.
- При нижней подаче верхний отвод стояка должен находиться ниже уровня прибора.
- Требует спуска воздуха при заполнении после отключения водоснабжения.
Учитывайте гидравлическое сопротивление подводящей, отводящей веток. При низком сетевом напоре рекомендуется устанавливать сушилку вблизи линии ГВС. Избегайте образования петель на трассе, сокращайте число поворотов.
Удовлетворительный водообмен обеспечивает подключение стальными трубами номинальным диаметром не менее DN 20 (Ду 20), полипропиленовыми – DN 25 (наружный диаметр). Для отключения полотенцесушителя применяют полнопроходные шаровые краны аналогичного типоразмера. Не допускаются «американки» с зауженным сечением фитинга под накидной гайкой.
При нижней подаче теплоносителя диаметр несмещенного байпаса уменьшают на один типоразмер против магистрали. Сечение смещенной перемычки идентично стояковому. Выдерживайте уклоны горизонтальных участков по ходу движения не менее 3 мм на метр.
Преимуществами варианта считают:
- Свободные стены ванной комнаты благодаря скрытым подводкам. Понадобятся низкие врезки, иначе за эстетику расплачиваются вредными петлями.
- Компактный монтаж линий с минимальным межосевым расстоянием.
- Компенсацию теплового удлинения пластиковых подводок поворотом трассы.
Монтаж нового полотенцесушителя
Как установить полотенцесушитель: стадии
Работы по установке и подключению выполняются в несколько стадий:
- Отсечение подачи воды.
- Снятие старого змеевика. Если он соединен резьбой со стояком — необходимо его открутить разводными ключами. В случае если сушилка приварена к стояку — просто срезаем ее вместе с трубой, применяя турбинку.
- Монтаж шаровых кранов, перемычки.
- Вкручивание крана Маевского в байпас для комфортного развоздушивания системы.
- Разметка на стене карандашом мест под будущие крепления. Выставка горизонтальных отметок при помощи указателя уровня.
- Высверливание отверстия по специальным отметкам и вбивание в них дюбеля.
Как установить самостоятельно новый полотенцесушитель
Выставив полотенцесушитель таким образом, чтобы отверстия совпадали, прикручиваем его обычной отверткой. Не забываем при этом выдержать необходимое расстояние от стены до труб. Регулируем его, в случае если есть кронштейн со шпилькой.
Для надежного соединения со штуцерами подачи, а также возврата воды применяем фитинги. Они бывают угловыми или прямыми
Важно уплотнять резьбы паклей, либо иной подмоткой. Можно применять фум для более надежного уплотнения конических резьб
Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм). Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу.
Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек.
Уплотнение резьбы
Правила подключения полотенцесушителя
- Приобретается прибор отечественных производителей. Он приспособлен к врезке в трубопровод с горячей водой, соответствует ГОСТам. Но с таким ограничением в выборе сталкиваются жильцы квартир. Хозяева домов могут проводить монтаж полотенцесушителя от зарубежных производителей.
- Чтобы избежать электролитической коррозии, не используются элементы из разных материалов в одной системе. Проявление этого явления спровоцирует быстрое разрушение прибора.
Допускается подсоединение любого материала сушилки к трубам из пластика.
- Если подсоединение идет к центральному отоплению, то эксплуатационный период ограничивается отопительным периодом. Круглый год работает электрическая модель или комбинированная сушка.
- Падает мощность сушилки на 10%, если подсоединение проводится к системным патрубкам в низу.
- Модель «лесенка» с межосевым расстоянием 0,5 м подключается по диагонали, проводится установка полотенцесушителя с боку или по вертикальной плоскости.
- Когда установка полотенцесушителя в ванной проводится в систему действующую на данный момент, то учитывается расстояние между отводами. Вопрос посадочного расстояния не подымается во время капитального ремонта комнаты или в новострое.
- Рекомендуется рассмотреть диаметр труб устройства и системы, где он будет врезаться. Трубы разного диаметра соединяются между собой переходниками. Избежать аварии от неправильного их подсоединения можно. Выбирается диаметр труб прибора так, чтобы они были не меньше, чем трубы системы. Иначе высокое давление жидкости в зауженных местах создаст аварийную ситуацию.
- «Американки» используются в качестве соединительного разъемного элемента между сушилкой и стояком. Тогда прибор быстро и легко снимается со своего места.
- Чтобы при аварии не приходилось останавливать жидкость в общем стояке, на него устанавливаются шаровые краны и байпас (перемычка). Это позволит отключать подачу жидкости только на полотенцесушитель, в остальной части квартиры остановки не будет.
- Нельзя запорную арматуру устанавливать на трубах до байпаса и на самой перемычке. Если условие не будет выполнено, то будут появляться проблемы в работе сушки. Начнет падать циркуляция жидкости по стояку, снижается ее температура. Главная проблема, с которой приходится сталкиваться – это снижение напора воды по линии ее подачи в квартирах соседей.
- Устройство монтируется согласно СНиП на высоте 1,2 м от уровня пола.
- Между облицовкой стен и прибором выдерживается расстояние, которое зависит от диаметра его труб. Так, например, для змеевика с сечением до 2,5 см – рекомендуемое расстояние 3,5 и 4 см. Для модели с сечением 2,5 см – расстояние от 5 до 7 см.
Изготовление устройства своими силами
Опытные специалисты отмечают, что самостоятельно сделать полотенцесушитель не составляет особого труда, поэтому следуя нашим рекомендациям, даже новичок сможет изготовить на первый взгляд сложный механизм.
Если вы желаете своими руками сделать радиатор для ванной комнаты, то мы рекомендуем выбрать комбинированную модель, которая будет вашим самым верным помощником в любых условиях.
Первый этап на подобных манипуляциях окончен. Далее, вам предстоит монтаж самостоятельно изготовленного устройства для сушки полотенец и белья.
Монтаж комбинированного полотенцесушителя:
Потребители отмечают, что самостоятельно изготовленные полотенцесушители ничуть не хуже заводских устройств как по качеству, так и по сроку службы. А вот стоимость их гораздо ниже.
Если вам нужен радиатор исключительно для обогрева помещения или вы попросту не беспокоитесь об эстетической стороне вопроса, вы можете самостоятельно сделать полотенцесушитель, а вернее, сварить его.
Своими руками проще всего сделать прибор в виде лестницы, для чего вам понадобятся лишь две горизонтальные трубы и несколько вертикальных, они будут служить перемычками.
Сварка полотенцесушителя своими руками:
Помните, трубы должны быть бесшовными, иначе существует риск протечки.
Изготовление устройства первым способом более простое и доступное, второй способ требует специфического инструмента и навыков работы с ним. Однако, оба варианта более доступны, нежели покупка заводского изделия.
Как установить полотенцесушитель своими руками
Если старый прибор был прикреплен правильно, тогда проблем нет: просто отсоедините старое оборудование. Если же старый полотенцесушитель был врезан в стояк, тогда его необходимо срезать. Не забудьте оставить отводы труб достаточной длины для нарезки резьбы.
Далее можно приступать к монтажу перемычки (байпаса). Перемычка — это кусок полипропиленовой трубы, для установки которой на точки подключения полотенцесушителя монтируют два шаровых крана. Обязательно шаровой кран устанавливается и на байпас.
Далее крепим к стене сам прибор при помощи кронштейнов (они чаще всего прилагаются к прибору). Для этого размечаем места отверстий, высверливаем их, вставляем дюбеля и крепим шурупами изделие.
Если ваша ванная комната облицована кафелем, пользуйтесь специальными сверлами для кафеля, иначе вы его повредите.
Существуют нормы расстояний от чистовой отделки стены до оси трубы прибора:
- для труб диаметром меньше 23 мм – 35 мм;
- для труб диаметром меньше 50 мм – 50 — 55 мм.
Теперь можно подключать прибор. Точки подключения соединяют с трубами сварочным аппаратом для полипропиленовых труб.
Монтаж водного полотенцесушителя
Также для соединения можно использовать и фитинги — угловые или прямые. Затягивать такие крепления необходимо медленно и аккуратно, чтобы не повредить резьбу. Обязательно уплотняйте льняной подмоткой все соединения.
Когда все работы по подключению закончены, начинаем проверку устройства. Для предотвращения гидроудара медленно заполняем систему водой. Тщательно осматриваем все соединения, они должны остаться сухими.
Если после изучения вышеизложенного материала вы не решитесь подключать полотенцесушитель самостоятельно, то проконтролировать работу мастера сможете наверняка.
Как нельзя делать
Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

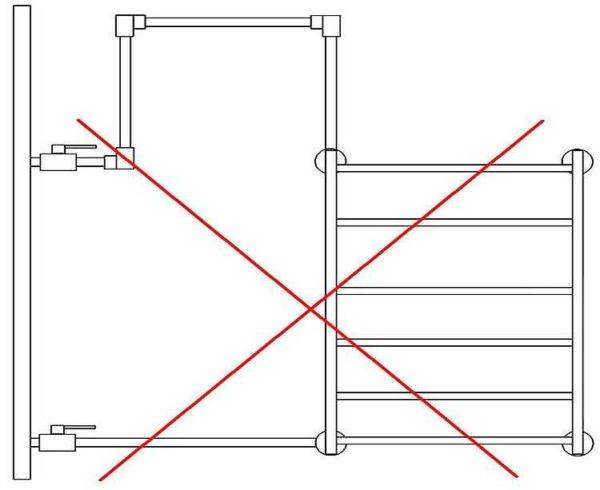

Эта схема не работает
На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:
- отводы сделаны уже чем межосевое расстояние полотенцесушителя;
- сделаны они металлопластиковой трубой с петлями.
Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.
Нестабильные схемы
Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.
Нестабильно работающие схемы подключения
При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.
Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.
С петлей сверху
Совсем неверно
На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.
Очень плохая идея
Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.
